В1
|
В2
|
…
|
Вn
|
Наименьший
выигрыш
|
Наибольший
выигрыш
|
Коэффициенты оптимизма
|
1
|
…
|
k
|
А1
|
C11
|
C12
|
…
|
C1n
|
a1
|
А`1
|
V11
|
…
|
V1k
|
А2
|
C21
|
C22
|
…
|
C2n
|
a 2
|
А`2
|
V21
|
…
|
V2k
|
…
|
…
|
…
|
…
|
…
|
…
|
…
|
…
|
…
|
…
|
Аm
|
Cm1
|
Cm2
|
…
|
Cmn
|
a m
|
А`m
|
Vm1
|
…
|
Vmk
|
Где j –
статистические коэффициенты оптимизации;
к – количество
оптимизмов;
Аj – стратегии игрока А;
Вj - стратегии игрока В;
Vij – расчетные условные выигрыши;
С учётом
коэффициентом оптимизма вычисляем условные выигрыши
Выбираем
решение о выборе стратегии, при , где 0 (для игрок
переходит к стратегии «азартного игрока»; для -
стратегия абсолютного оптимизма).
.
Основная теорема теории игр, состоит в следующем:
любая конечная игра имеет, по крайне мере, одно решение, возможно в области
смешанных стратегий. Применение оптимальной стратегии позволяет получить
выигрыш равный цене игры: , – цена игры.
Применение игроком А оптимальной стратегии должно
обеспечивать ему выигрыш при любых действиях игрока В, не меньше цены . Выполняется соотношение:
, - вероятность использования стратегии игрока А.
Аналогично, для игрока В оптимальная стратегия
должна обеспечить при любых стратегиях игрока А проигрыш, не более :
, - вероятность использования стратегии игрока В.
Задача имеет решение игры, если её матрицы не
содержит седловой точки ().
Расчет выигрышей производится по целевой функции:
Система ограничения:
Блок 1 - Начало программы
Блок 2 - Процедура ввод
статистических коэффициентов оптимизации
Блок 3 - Основная процедура расчета
по методу Гурвица
Блок 4 - Оператор вывода расчетных
таблиц
Блок 5 - Процедура вывода расчетной
таблицы и платежной матрицы игрока А
Блок 6 - Процедура вывода расчетной
таблицы и платежной матрицы игрока В
Блок 7 - Конец программы
Блок 1 - Вход в процедуру
Блок 2 - Начало цикла i от 1 до m
Блок 3 - Начало цикла j от 1 до n
Блок 4 - Преобразования символа
строки из ячейки таблицы C_S в
целое число матрицы C_a
Блок 5 - Конец цикла по j
Блок 6 - Конец цикла по I
Блок 7 - Начало цикла i от 1 до n
Блок 8 - Начало цикла j от 1 до m
Блок 9 - Преобразования символа
строки из ячейки таблицы C_S в
целое число матрицы С_b
Блок 10 -
Конец цикла по j
Блок 11 -
Конец цикла по I
Блок 12 -
Начало цикла i от 1 до m
Блок 13 -
Массиву a_m (наименьшие
выигрыши)присваивается первый элемент i строки матрицы
С_a (игрока А)
Блок 14 -
Массиву a_b (наибольшие
выигрыши)присваивается первый элемент i строки матрицы
С_a (игрока А)
Блок 15 -
Начало цикла j от 2 до n
Блок 16 -
Проверка условия на нахождения минимального элемента
Блок 17 -
Нахождения минимального элемента
Блок 18 -
Проверка условия на нахождения максимально элемента
Блок 19 -
Нахождения максимально элемента
Блок 20 -
Конец цикла по j
Блок 21 -
Начало цикла j от 1 до k
Блок 22 -
Расчет условно расчетных выигрышей (игрока А)
Блок 23 -
Конец цикла по j
Блок 24 -
Конец цикла по i
Блок 25 -
Максимальному выигрышу max_a
присваивается первый элемент первой строки матрицы условно расчетных
выигрышей (игрока А)
Блок 26 -
Оптимальной стратегии H_a
присваивается первая стратегия (игрока А)
Блок 27 -
Начало цикла i от 1 до m
Блок 28 -
Начало цикла j от 1 до k
Блок 29 -
Проверка условия на нахождения максимально выигрыша
Блок 30 -
Нахождения максимально выигрыша
Блок 31 -
Нахождения оптимальной стратегии
Блок 32 -
Конец цикла по j (игрока А)
Блок 33 -
Конец цикла по I (игрока А)
Блок 34 -
Начало цикла i от 1 до n
Блок 35 -
Массиву b_m (наименьшие
выигрыши)присваивается первый элемент i строки матрицы
С_b (игрока В)
Блок 36 -
Массиву b_b (наибольшие
выигрыши)присваивается первый элемент i строки матрицы
С_b (игрока В)
Блок 38 - Проверка условия на нахождения
минимального элемента
Блок 39 - Нахождения
минимального элемента
Блок 40 - Проверка условия на нахождения
максимально элемента
Блок 41 - Нахождения
максимально элемента
Блок 44 - Расчет условно расчетных выигрышей
(игрока В)
Блок 47 - Максимальному
выигрышу max_b присваивается
первый элемент первой строки матрицы условно расчетных выигрышей (игрока B)
Блок 48 - Оптимальной
стратегии H_b присваивается
первая стратегия (игрока B)
Блок 51 - Проверка условия на
нахождения максимально выигрыша
Блок 52 - Нахождения
максимально выигрыша
Блок 53 - Нахождения
оптимальной стратегии
Блок 56 - Проверка условия на
наличие седловых точек
Блок 58 - Проверка условия на
нахождения игрока, разрешающего конфликтную ситуацию
Блок 59 - Вывод игрока А
разрешивший конфликтную ситуацию
Блок 60 - Вывод игрока В
разрешивший конфликтную ситуацию
Блок 61 - Вывод оптимальной
стратегии и набольшего выигрыша игрока А
Блок 62 - Вывод оптимальной
стратегии и набольшего выигрыша игрока В
Блок 63 - Выход из процедуры
Программа написана на языке Object
Pascal. Она занимает 44,8 Кб оперативной памяти, место на жестком диске 498 Кб.
Программа была реализована на компьютере Intel Celeron 366 с помощью OC Windows’
98, в среде программирования Delphi версия 5.0.

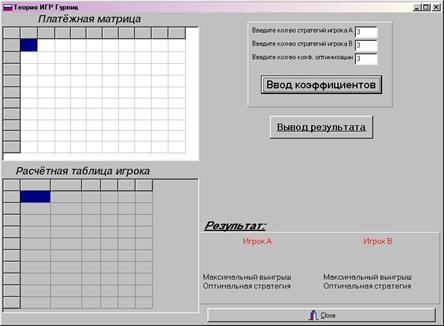

Выходными данными является
платёжная матрица, состоящая из вещественных чисел и коэффициенты оптимизма –
целые числа. Эти данные будут вводиться пользователем с клавиатуры и
идентифицироваться в окне на экране монитора.
Выходными данными будет расчетные
таблицы для игроков А и В, максимальный выигрыш, оптимальная стратегия каждого
из игроков, а также будет выведен игрок, разрешающий конфликтную ситуацию.
Под отладкой понимается процесс поиска и устранения
ошибок в программе. Ошибки, которые могут быть в программе, принято делить на
три группы: синтаксические ошибки; ошибки времени выполнения; алгоритмические
ошибки.
В среде Delphi
мощный встроенный отладчик, значительно упрощающий отладку программ.
Основными инструментами отладки
является точки контрольного останова и окно наблюдения за переменными. Если
программа запущена из среды Delphi, ее работу можно
прервать в любой момент или установив точку контрольного останова в той части
программы, которая выполняется в данный момент или будет выполнена.
После контрольного останова в
окне наблюдения отображаются текущие значения наблюдаемых объектов. Кроме того,
можно увидеть текущее значение любой переменной, если в окне редактора укажете
на нее мышью.
Для написания моей программы
использовался метод тестирования. Метод тестирования основан на обдумываний и
заключается в использования тестов. Существую два типа тестов: тесты для
тестирования целью которых является обнаруживания заранее не определенной
ошибки и тесты для отладки, цель которых обеспечить информации полезной для
выявления место нахождения подозреваемой ошибки.
Разрешить конфликтную ситуацию
двух игроков А и В заданную в неопределенных условиях с статистические
коэффициентами оптимизации =0,1; =0,2; =0,3.
Исходные
данные и решения задачи сводится в таблицу 2.8.1.
Таблица
2.8.1
|
В1
|
В2
|
В3
|
Наименьший
выигрыш
|
Наибольший
выигрыш
|
Коэффициенты оптимизма
|
0,1
|
0,2
|
0,3
|
А1
|
1
|
1
|
3
|
1
|
3
|
2,8
|
2,6
|
2,4
|
А2
|
5
|
6
|
8
|
5
|
8
|
7,7
|
7,4
|
7,1
|
А3
|
4
|
3
|
5
|
3
|
5
|
4,8
|
4,6
|
4,4
|
Найти игрока,
разрешающего конфликтную ситуацию.
Найдём условно расчётные выигрыши
игрока А по формуле:
V11=0,1*1+(1
– 0,1)*3=2,8
V12=0,2*1+(1
– 0,2)*3=2,6
V13=0,3*1+(1
– 0,3)*3=2,4
V21=0,1*5+(1
– 0,1)*8=7,7
V22=0,2*5+(1
– 0,2)*8=7,4
V23=0,3*5+(1
– 0,3)*8=7,1
V31=0,1*3+(1
– 0,1)*5=4,8
V32=0,2*3+(1
– 0,2)*5=4,6
V33=0,3*3+(1
– 0,3)*5=4,4
Среди найденных условных
расчётных выигрышей найдём максимальный. Он равен 7.7, значит оптимальная
стратегия игрока А будет А2.
Далее найдём оптимальная стратегия игрока В, для
этого транспонируем матрицу. Результаты заносим в таблицу 2.8.2.
Таблица 2.8.2
|
А1
|
А2
|
А3
|
Наименьший
выигрыш
|
Наибольший
выигрыш
|
Коэффициенты оптимизма
|
0,1
|
0,2
|
0,3
|
В1
|
1
|
5
|
4
|
1
|
5
|
4,6
|
4,2
|
3,8
|
В2
|
1
|
6
|
3
|
1
|
6
|
5,5
|
5
|
4,5
|
В3
|
3
|
8
|
5
|
3
|
8
|
7,5
|
7
|
6,5
|
Найдём условно расчётные выигрыши
игрока В
V11=0,1*1+(1
– 0,1)*5=4,6
V12=0,2*1+(1
– 0,2)*5=4,2
V13=0,3*1+(1
– 0,3)*5=3,8
V21=0,1*1+(1
– 0,1)*6=5,5
V22=0,2*1+(1
– 0,2)*6=5
V23=0,3*1+(1
– 0,3)*6=4,5
V31=0,1*3+(1
– 0,1)*8=7,5
V32=0,2*3+(1
– 0,2)*8=7
V33=0,3*3+(1
– 0,3)*8=6,5
Из 2-х оптимальных стратегий, находим наибольший
выигрыш, а именно 7,7>7,5; следовательно игрок А разрешит конфликтную
ситуацию с максимальным выигрышем равным 7,7, стратегия которого равна 2.
Результат решения задачи полностью соответствует
заданию курсового проекта. В сравнении результатов решения задачи ручным с
результатами автоматизированным методом, получил одинаковые результаты. Что
означает что программа работает верно. Преимущество автоматизированного метода
над ручным состоит в том, что автоматизированное время выполнения программы
меньше, чем ручным.
Данная курсовая работа включает в
себя два предмета: «Программирование» и «Компьютерное модулирование»
В курсовой работе были
рассмотрены следующие вопросы:
·
Рассмотрена характеристика «Теории игр» и следующие методы ее
решения: метод Гурвица, метод Сэвиджа, метод максимина.
·
Рассмотрен и дан алгоритм решения теории игры в условии
неопределенности методом Гурвица.
·
Дана краткая характеристика ПК, включая анализ средств
программирования, описания ОС MS-DOS
и MS Windows’
·
Рассмотрен выбор языка программирования.
·
Написана программа для решения данной задачи.
1.
Г. С. Малик «Основы экономики и математические методы в планировании».
2.
Кузнецов «Математическое программирование».
3.
В. В. Фаронов «Delphi 5. Учебный курс».
4.
Ю. П. Зайченко «Исследование операций в задачах, алгоритмах,
программах».
Medot_Gurwiwiza.dpr
program
Medot_Gurwiza;
{Курсовой
проект по предмету "Компьютерное модулирование" по теме "Теория
игр"
Принцип Гурвица Выполнил студент гр. П-00-1 Юшков Андрей 10.06.02}
uses
Forms,
osnowa in 'osnowa.pas' {form1},
Unit2 in 'Unit2.pas' {Form2};
{$R *.RES}
begin
Application.Initialize;
Application.CreateForm(Tform1, form1);
Application.CreateForm(TForm2, Form2);
Application.Run;
end.
unit osnowa;
interface
uses
Windows, Messages, SysUtils, Classes, Graphics,
Controls, Forms, Dialogs,
Grids, StdCtrls, ToolWin, ComCtrls, Buttons,
ActnList, StdActns, Menus,
Mask, ExtCtrls, jpeg;
type
Tform1 = class(TForm)
tabliza: TStringGrid;
Panel1: TPanel;
Button1: TButton;
Edit1: TEdit;
Edit2: TEdit;
Edit3: TEdit;
Label2: TLabel;
Label3: TLabel;
Label4: TLabel;
C_S: TStringGrid;
Panel2: TPanel;
Label5: TLabel;
Label6: TLabel;
Label7: TLabel;
Label8: TLabel;
Label9: TLabel;
Label10: TLabel;
Label11: TLabel;
Label12: TLabel;
Label13: TLabel;
Label14: TLabel;
Panel3: TPanel;
Panel4: TPanel;
Label17: TLabel;
Label18: TLabel;
Panel5: TPanel;
Label19: TLabel;
Label20: TLabel;
Label21: TLabel;
Label22: TLabel;
Label23: TLabel;
RadioButton7: TRadioButton;
RadioButton8: TRadioButton;
Button3: TButton;
Panel6: TPanel;
Label1: TLabel;
BitBtn1: TBitBtn;
Label15: TLabel;
procedure WWod_koef(Sender: TObject);
procedure W_Rezultat(Sender: TObject);
procedure W_tabliza_A(Sender: TObject);
procedure W_tabliza_B(Sender: TObject);
private
{ Private declarations }
public
{ Public declarations }
end;
var
form1: Tform1;
C_B,C_A:array [1..10,1..10] of integer; { платёжная матрица игрока А,В}
a_b,a_m,b_b,b_m:array[1..10] of integer; {наибольший
наименьший выигрыш иг. А,В}
al:array[1..10] of
real; {массив альфа}
V_A,V_B:array[1..10,1..10]of real; {Расчётные
выигрыши иг. А,В }
max_a:real; { Наибольший выигрыш игрока А}
max_b:real; { Наибольший выигрыш игрока В}
H_a:integer; { Оптимальная стратегия игрока А}
h_b:integer; { Оптимальная стратегия игрока В}
m:Integer; { Количество стратегий игрока А}
n:Integer; { Количество стратегий игрока В}
k:Integer; { Количество статистических
коэффициентов}
I,J:Integer;
implementation
uses Unit2;
{$R *.DFM}
{ вывод коэф., матрицы С_А}
procedure WW_A;
begin
form1.c_s.Colcount:=n+1;
form1.c_s.Rowcount:=m+1;
form1.tabliza.Rowcount:=m+1;
for i :=1 to m do
begin
form1.tabliza.Cells[0,i]:='A'+intToStr(i);
form1.C_S.Cells[0,i]:='A'+intToStr(i);
for j :=1 to n do
begin
form1.C_S.Cells[j,0]:='B'+intToStr(j);
form1.C_S.Cells[j,i]:=intToStr(C_A[i,j]);
end;
end;
with form1 do
begin
label23.caption:='A';
tabliza.cells[1,0]:='a_малая';tabliza.cells[2,0]:='a_большая';
end;
end;
{ Вывод наибольший, наименьший, расчётный выигрыш матрицы V_А}
procedure WW_A1;
begin
WW_A;
With form1.tabliza Do
begin
for j:=1 to n do
begin
cells[1,j]:=intToStr(a_m[j]);
cells[2,j]:=intToStr(a_b[j]);
end;
for i:=1 to m do
for j:=1 to k do
cells[j+2,i]:=floatToStr(V_a[i,j]);
end;
end;
{событие на нажатие кнопки 'Ввод коэф..'}
procedure TForm1.WWod_koef(Sender: TObject);
begin
try
m:=strToint(edit1.text);
n:=strToint(edit2.text);
k:=strToint(edit3.text);
except
showMessage('Ошибочная запись числа ');
end;
try
Form2 := TForm2.Create(self);
tabliza.Colcount:=3+k;
Form2.ShowModal;
finally
Form2.Close;
WW_a;
end;
end;
{событие на нажатие кнопки 'вывод результата'}
procedure Tform1.W_Rezultat(Sender: TObject);
begin
Panel6.Visible:=false;
panel3.Visible:=true;
{Вводим из
таблицы C_A в матрицу игрока А - C_A}
{ C_S[столбец,строка] }
for i :=1 to m
do {по столбцам m таблицы C_S}
for j :=1 to n do {по строкам n таблицы C_S}
C_a[i,j]:=StrToInt(C_S.Cells[j,i]);
{Создаём
матрицу C_B путём транспонирования матрицы игрока А}
for i :=1 to n do
for j :=1 to m do
C_b[i,j] :=StrToInt(C_S.Cells[i,j]);
{расчет наименьших и наибольших выигрышей игрока A}
for i:=1 to m do
begin
a_m[i]:=C_a[i,1]; {массив наименьшии выигрыш}
a_b[i]:=C_a[i,1]; {массив наибольшии выигрыш}
for j :=2 to n do
begin
if C_a[i,j]<a_m[i] then
a_m[i]:=C_a[i,j];
if C_a[i,j]>a_b[i] then
a_b[i]:=C_a[i,j];
end;
{вычисления расчетных выигрышей игрока A}
for j :=1 to
k do
V_a[i,j]:=al[j]*a_m[i]+(1-al[j])*a_b[i];
end;
{нахождения оптимальной стратегии и максимального выигрыша игрока A}
max_a:=V_a[1,1];
H_A:=1;
for i :=1 to m do
for j :=1 to k do
if V_a[i,j]>max_A then
begin
max_a:=V_a[i,j]; {
максимальный выигрыш игрока А}
H_a:=i
{ оптимальная стратегия игрока А}
end;
{расчет наименьших и наибольших выигрышей игрока В}
for i:=1 to n do
begin
b_m[i]:=C_b[i,1]; {массив наименьшии
выигрыш}
b_b[i]:=C_b[i,1]; {массив наибольшии выигрыш}
for j:=2 to m
do
begin
if C_b[i,j]<b_m[i] then
b_m[i]:=C_b[i,j];
if C_b[i,j]>b_b[i] then
b_b[i]:=C_b[i,j];
end;
{вычисления расчетных выигрышей игрока В}
for j:=1 to k
do
V_b[i,j]:=al[j]*b_m[i]+(1-al[j])*b_b[i];
end;
{нахождения оптимальной стратегии и максимального выигрыша игрока В}
max_b:=V_b[1,1];
H_b:=1;
for i:=1 to n do
for j:=1 to k do
if V_b[i,j]>max_b then
begin
max_b:=V_b[i,j]; { максимальный
выигрыш игрока B}
H_b:=i
{ оптимальная стратегия игрока B}
end;
{ нахождения наибольшего расчетного выигрыша одного из игроков }
if max_a=max_b then
Panel6.Visible:=true
else
if max_a>max_b then
begin
Panel4.Visible:=true;
panel5.Visible:=false
end
else
begin
panel5.Visible:=true;
Panel4.Visible:=false
end;
label11.Caption:=FloatToStr(max_a);
label12.Caption:=FloatToStr(H_a);
label14.Caption:=FloatToStr(max_b);
label13.Caption:=FloatToStr(H_b);
WW_A1;
end;
{просмотр для игрока А}
procedure Tform1.W_tabliza_A(Sender: TObject);
begin
WW_A1;
end;
{просмотр для игрока B}
procedure Tform1.W_tabliza_B(Sender: TObject);
begin
with form1 do
Begin
c_s.Colcount:=m+1;
c_s.Rowcount:=n+1;
tabliza.Rowcount:=n+1;
for i:=1 to n do
begin
form1.tabliza.Cells[0,i]:='B'+intToStr(i);
form1.C_S.Cells[0,i]:='B'+intToStr(i);
for j:=1 to m do
begin
form1.C_S.Cells[j,0]:='A'+intToStr(j);
form1.C_S.Cells[j,i]:=intToStr(C_B[i,j]);
end;
end;
label23.caption:='B';
tabliza.cells[1,0]:='b_малая';tabliza.cells[2,0]:='b_большая';
for j:=1 to n do
begin
tabliza.cells[1,j]:=intToStr(b_m[j]);
tabliza.cells[2,j]:=intToStr(b_b[j]);
end;
for i:=1 to n do
for j:=1 to k do
tabliza.cells[j+2,i]:=floatToStr(V_b[i,j]);
end;
end;
end.
unit Unit2;
interface
uses
Windows, Messages, SysUtils, Classes, Graphics,
Controls, Forms, Dialogs,
Grids, StdCtrls, ExtCtrls, Buttons, Menus;
type
TForm2 = class(TForm)
alpfa: TStringGrid;
Panel1: TPanel;
BitBtn1: TBitBtn;
BitBtn2: TBitBtn;
procedure FormShow(Sender: TObject);
procedure BitBtn2Click(Sender: TObject);
private
{ Private declarations }
public
{ Public declarations }
end;
var
Form2: TForm2;
i,j:integer;
implementation
uses osnowa;
{$R *.DFM}
{ Ввод козффициентов оптимизмов}
procedure TForm2.FormShow(Sender: TObject);
begin
j:=0;
form1.tabliza.Visible:=true;
alpfa.Colcount:=strToInt(form1.edit3.text);
for i:=0 to alpfa.Colcount do
begin
j:=j+1;
alpfa.Cells[i,0]:='Alpha'+intToStr(i+1);
alpfa.Cells[i,1]:=FloatToStr(al[j]);
end;
end;
procedure TForm2.BitBtn2Click(Sender: TObject);
begin
j:=0;
for i:=0 to alpfa.Colcount do
begin
j:=j+1;
try
al[j]:=strToFloat(trim(alpfa.Cells[i,1]));
form1.tabliza.Cells[3+i,0]:=alpfa.Cells[i,1];
except
showMessage('Ошибочная запись числа :
'+alpfa.Cells[i,1]);
end; end;
end;
end.
Приложение 2 Результат работы программы
