Геометрия и ходовые качества судна

Контрольная работа

Геометрия и ходовые качества судна

План

1.      Понятие о судне и его качествах

.        Плоскости судна и его очертания

.        Главные размерения судна и его коэффициенты полноты

.        Теоретический чертеж судна

.        Плавучесть и запас плавучести

.        Грузоподъемность и грузовместимость, судна

.        Способы определения центра величины и центра тяжести судна

Литература

. Понятие о судне и его качествах

Судно - единица флота, его составная часть.

Под судном понимается такое инженерное сооружение, которое способно плавать на воде, перемещаться по ней, нести на себе все необходимые грузы, оборудование и людей, обеспечивая их полную безопасность плавания.

Для соблюдения этих требований судно должно обладать целым рядом качеств. В зависимости от назначения судна и его типа к некоторым качествам судна предъявляются большие, к некоторым меньшие требования, однако целый ряд качеств является неотъемлемым для каждого судна как плавающего инженерного сооружения.

Требования, предъявляемые к качествам судна, подразделяются на навигационные и эксплуатационные.

Навигационным требованиям отвечают следующие качества:

-   плавучесть - способность судна плавать на воде в нормальном и поврежденном состоянии при определенной осадке;

-   остойчивость - способность судна после прекращения действия на него сил, вызвавших изменения нормального положения, вновь возвращаться в исходное положение;

-   непотопляемость - способность судна сохранять плавучесть и остойчивость при аварийном или поврежденном состоянии;

-   ходкость - способность судна перемещаться с заданной скоростью при определенной затрате мощности;

-   управляемость - способность судна удерживать заданное направление движения или изменять его в соответствии с действиями судоводителя;

-   устойчивость - способность судна сохранять заданный курс движения.

Эксплуатационным требованиям отвечают следующие качества:

-   грузоподъемность - способность судна при допустимой осадке нести на себе определенное количество полезной нагрузки;

-   грузовместимость - наличие необходимых объемов судна для размещения предназначенных для перевозки грузов;

-   автономность - способность судна находиться определенное время в плавании без пополнения судовых запасов;

-   скорость хода - путь, проходимый судном в единицу времени;

-   пассажировместимость, количество пассажирских мест;

-   прочность, способность противостоять силам, стремящимся разрушить судно;

-   маневренность - способность изменять направление и скорость движения судна.

. Плоскости судна и его очертания

Для изучения внешнего очертания обводов судна, влияющих как на ходкость, так и на другие его качества, судно принято рассекать плоскостями, параллельными трем взаимно перпендикулярным плоскостям, которые называются:

-   диаметральная плоскость (ДП) - вертикальная продольная плоскость, проведенная посередине ширины судна и делящая его на две симметричные части, изображение обвода судна в этой плоскости называется диаметралью;

-   плоскость мидель - шпангоута - вертикальная поперечная плоскость, проведенная через середину судна и делящая его, как правило, на две несимметричные части: носовую и кормовую, изображение обвода судна в этой плоскости называется мидель - шпангоутом, или миделем;

-   основная плоскость - плоскость, проходящая через внутреннюю кромку наружной обшивки горизонтального киля и перпендикулярная двум другим плоскостям.

Для деревянных судов эта плоскость считается проходящей через наружную кромку днища судна.

Если судно рассечь горизонтальной плоскостью, параллельной основной, то изображение обводов корпуса в этой плоскости будет называться ватерлинией.

Обводы судна, при полной осадке находящиеся в плоскости горизонта воды, образуют так называемую грузовую ватерлинию (ГВЛ), в частном случае она может оказаться параллельной основной плоскости.

Так как левые и правые борта судна симметричны относительно ДП, часто изображают очертания судна, соответствующие ГВТ, на один борт, и такое изображение называется полуширотой.

Сечение судна в трех основных плоскостях можно изобразить следующим образом (рисунок 1)

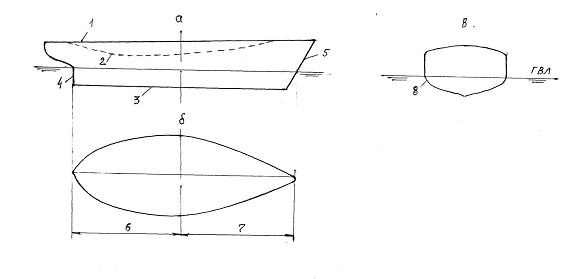

Рисунок 1- Сечение корпуса судна основными плоскостями

а - диаметральная плоскость; б - плоскость грузовой ватерлинии; в - плоскость мидель - шпангоута. 1 - Палубная линия; 2 - Бортовая линия; 3 - Киливая линия; 4 - Корма; 5 - Нос; 6 - Кормовая часть; 7 - Носовая часть; 8 - Скула. Переднюю оконечность судна в направлении движения называют носом судна, заднюю - кормой судна. Конечные грани этих оконечностей называются штевнями: носовая - форштевень, кормовая - ахтерштевень.

При рассечении судна ДП образуется замкнутый контур. Нижняя часть его называется килевой линией, верхняя - палубной линией.

Если смотреть вдоль судна с кормы, в направлении его носа, то борт справа называется правым, а противоположный - левым бортом. Переход днища в борт и борта в палубу образует скулы.

Форма очертания штевней в значительной степени определяется формой оконечностей и выбирается в зависимости от типа и назначения судна (рисунок 2, 3).

а - вертикальный; б- наклонный; в - подрезанный; г - ложкообразный

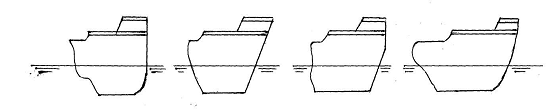

Рисунок 2 - Формы очертания носа судна

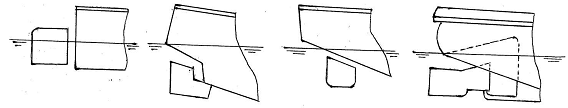

а - простая; б - крейсерская; в - транцевая; г - тоннельная

Рисунок 3 - Формы очертания кормы судна

Обыкновенный нос - вертикальный и наклонный имеют грузопассажирские судна

Подрезанный нос вертикальный в надводной части и со значительным подрезом в подводной.

Ложкообразный нос характерен для грузовых судов. Эта форма носа применяется на баржах. Простая корма без свеса над водой, т. е. без подзора, чаще всего бывает у деревянных несамоходных судов. Руль при этих обводах кормы не защищается. Крейсерская корма. Характерное наличие подзора, который утоплен в воду. Форма такой кормы применяется у большинства самоходных судов.

Транцевая корма имеет вертикальную или наклонную грань, подзор обычно начинается в надводной части. Такие очертания кормы обычно применяются у катеров для увеличения площади палубы в целях лучшего размещения различных агрегатов судна.

Тоннельная корма применяется у мелкосидящих катеров для удобного размещения гребного винта. Что касается очертания днища и бортов судна, то тут нужно иметь в виду следующее (рисунок 4):

-   грузовые суда имеют, как правило, прямолинейную килевую линию, параллельную основной плоскости судна;

-   килевая линия с дифферентом на нос характерна для быстроходных катеров. На больших скоростях хода вследствие подъемной силы, возникающей на днище, корпус катера дифферентируется на корму и наклон килевой линии в сторону носа относительно уровня воды исчезает;

-   у самых быстроходных судов применяется ломаная килевая линия, предназначенная для увеличения сил поддержания и уменьшения в связи с этим осадки, что в свою очередь приводит к снижению сопротивления воды движению и увеличению наибольшей скорости хода. Суда с такими днищами (реданами) глиссируют, т.е. как бы скользят по воде.

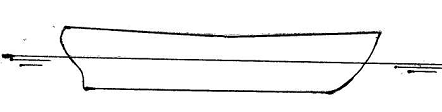

а - прямолинейный киль; б - киль с дифферентом на нос; в - ломаная килевая линия; г - прямые борта и днище; д - наклонное днище; е - криволинейное днище

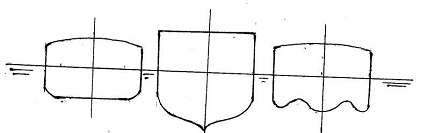

Рисунок 4- Формы очертания днища и бортов судна

Большую группу так называемых плоскодонных судов образуют суда, у которых днище и борта прямые. Суда с такими очертаниями чаще всего встречаются среди грузовых речных судов.

Наклонное днище характерно для большинства озерных и морских судов, суда с такими очертаниями днища составляют группу килевых.

У судов с тоннельной кормой обводы днища имеют криволинейные очертания. По форме очертания палубы суда бывают с плоскими и криволинейными (седловатыми) палубами. Криволинейная палуба обеспечивает сток воды как с носа и кормы, так и с палубы за борт.



Основными, или главными, геометрическими размерениями судна являются длина L, ширина В, высота борта Н, высота надводного борта F, осадка Т и габаритная высота судна с надстройками h, (рисунок 5). Соотношение этих размерений характеризует форму судна и его основные качества.

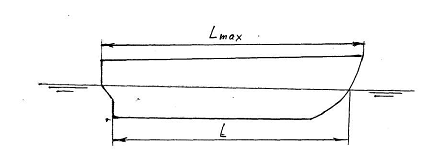

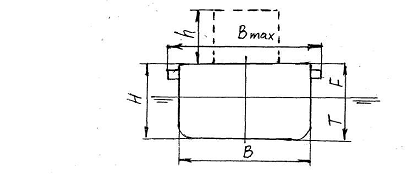

Рисунок 5 - Теоретические и габаритные размерения судна

Различают следующие главные размерения:

а) теоретические (расчетные), измеряемые по теоретическому чертежу без учета толщины наружной обшивки корпуса;

б) практические (конструктивные), измеряемые с учетом толщины обшивки;

в) габаритные (наибольшие), измеряемые между крайними несъемными выступающими частями судна.

Длина судна L измеряется в DП между перпендикулярами по ГВЛ, а при наличии крейсерской кормы - между носовым перпендикуляром и кормовым, проведенным по оси вращения руля. Различают наибольшую длину судна Lmax как наибольшее расстояние в диаметральной плоскости. Ширина судна В измеряется по грузовой ватерлинии в наиболее широком месте. Габаритная ширина Вmax измеряется в плоскости миделя между несъемными частями (включая привальные брусья).

Осадка судна Т измеряется в плоскости миделя как расстояние от основной плоскости до грузовой ватерлинии. Если судно имеет дифферент, то осадка Тср измеряется как полусумма осадок в носу ТН и в корме ТК

   (1)

Осадку в носу ТН и в корме Тк в свою очередь измеряют с обоих бортов судна и вычисляют по зависимостям

,(2)

.(3)

Осадка наибольшая Тмакс. есть габаритный размер по перпендикуляру от ГВЛ до выступающих внешних кромок днищевой обшивки или выступающих частей руля, движителя или их ограждений.

Высота борта Н есть расстояние по вертикали от основной плоскости до верхней линии борта, измеряемое в плоскости миделя. Высота надводного борта F есть расстояние от ГВЛ до верхней линии борта в плоскости миделя. Высота судна h есть габаритный размер от ГВЛ до наиболее высокой точки судна. Этот размер нужно знать при проходе судов под мостами. Для характеристики формы судна и его некоторых качеств большое значение имеют отношения перечисленных выше размеров судна друг к другу.

Отношение L/В влияет на ходкость судна. Чем оно больше, тем судно острее, тем будет меньше сопротивление движению. Чаще всего это отношение находится в пределах 4¸8.

Отношение L/Нвлияет на прочность судна. Чем оно больше, тем больший вес дополнительных материалов нужен для обеспечения желаемой прочности судна. У буксирных судов это отношение находится в пределах 8¸12, у грузовых- достигает 50.

Отношение В/Н влияет на остойчивость судна. С его увеличением начальная остойчивость возрастает.

Отношение В/Т влияет на остойчивость, ходкость и устойчивость на курсе. Чем больше В/Т , тем судно устойчивее; у буксирных судов В/Т = 2 ¸ 4, у грузовых до 12.

Отношение L/Т влияет на поворотливость судна; чем оно меньше, тем судно более маневренно (исключая водометные суда, где поворотливость обеспечивается выбросом воды через специальные бортовые насадки).

Отношение Н/Т влияет на остойчивость, прочность и вместимость судна. У мотокатеров оно колеблется от 1,2 до 3,6; у грузовых судов - от 1,05 до 1,6.

Для лучшего познания форм судна служат и безразмерные коэффициенты полноты, получаемые от сравнения характерных для судна площадей и объемов с правильными простейшими геометрическими площадями и объемами. Коэффициентами полноты пользуются в начальной стадии проектирования, а также при решении многих практических вопросов для быстрого и приближенного определения некоторых основных элементов судна. Для получения этих коэффициентов принято обозначать площадь ГВЛ через S (она характеризует полноту обводов судна в плане - в горизонтальном сечении); площадь миделя через θ (она характеризует полноту обводов судна в поперечном сечении); площадь диаметрали через А (она характеризует полноту обводов судна в продольном сечении); объем подводной части судна через V, что представляет собою объемное водоизмещение, характеризующее общую полноту обводов судна.

Отношения названных площадей и объемов к площадям и объемам геометрически правильных фигур с такими же габаритными размерами называются коэффициентами полноты подводной части судна.

Коэффициент полноты ГВЛ α есть отношение площади грузовой ватерлинии S к площади прямоугольника со сторонами L и B, т.е.

.(4)

навигационный судно плавучесть грузовместимость

Его значения для речных грузовых судов колеблются от 0,84 до 0,9.

Коэффициент полноты миделя β есть отношение площади мидель-шпангоута θ к площади прямоугольника со сторонами В и Т, т.е.

β=θ/ВТ.(5)

Его значения для речных грузовых судов 0,96 ÷ 0,99.

Коэффициент полноты диаметрали γ есть отношение площади диаметрали А к площади прямоугольника со сторонами L и T, т.е.

.(6)

Этот коэффициент в расчетной практике встречается редко.

Коэффициент полноты объемного водоизмещения δ есть отношение объема судна V к объему параллелепипеда со сторонами L,В и T, т.е.

.(7)

Его значения колеблются в пределах 0,85 ÷ 0,90.

Коэффициент продольной полноты водоизмещения φ есть отношение объемного водоизмещения судна V к объему призмы с основанием, равным площади миделя θ и высотой L, т.е.

.(8)

Коэффициент вертикальной полноты водоизмещения χ есть отношение объемного водоизмещения V к объему призмы с основанием, равным площади грузовой ватерлинии S и высотой Т, т.е.

.(9)

Коэффициент боковой полноты водоизмещения ψ есть отношение объемного водоизмещения судна V к объему призмы с основанием, равным площади диаметрали А и высотой В, т.е.

.(10)

Этот коэффициент в расчетной практике почти не встречается.

Таким образом, коэффициенты полноты α, β, γ и δ - основные, а φ, χ и ψ - производные.

. Теоретический чертеж судна

Обводы судна, отношения главных его размерений и различные коэффициенты полноты не дают исчерпывающей характеристики судна. Основанием при строительстве судна служит его чертеж, так называемый теоретический чертеж. На этом чертеже изображается поверхность судна, образованная наружными кромками конструктивных шпангоутов, т.е. без учета толщины листов наружной обшивки.

Метод изображения состоит в вычерчивании совокупности сечений, параллельных трем взаимно перпендикулярным плоскостям, о которых уже говорилось.

Сечения, параллельные DП, называются батоксами.

Сечения, параллельные миделю, - шпангоутами.

Сечения, параллельные основной плоскости, - ватерлиниями.

Совокупность проекций батоксов, шпангоутов и ватерлиний на DП называется боком; на мидель - корпусом и на основную плоскость - полуширотой.

Очевидно, что сечения судна будут проектироваться на одну из проекций без искажения, а на две другие - в виде прямых.

Вследствие симметрии судна относительно DП ограничиваются вычерчиванием ватерлиний и шпангоутов только для одной половины судна (отсюда название этой проекции - полуширота), причем на корпусе справа изображаются носовые шпангоуты, слева - кормовые.

Все перечисленные линии - батоксы, ватерлинии, шпангоуты- изображаются на чертеже и согласуются в каждой проекции по правилам начертательной геометрии.

Принимается следующая нумерация сечений: шпангоуты нумеруются арабскими цифрами - от носа к корме; ватерлинии нумеруются арабскими цифрами снизу вверх от основной плоскости; батоксы нумеруются от DП римскими цифрами, нулевой батокс не обозначается и представляет собою изображение в DП.

Все кривые на теоретическом чертеже должны быть плавными. Обычно вначале задаются изображением шпангоутов и увязывают их пересечение с ватерлиниями на широте или полушироте. Для этого с корпуса на полушироту переносятся координаты точек пересечения каждого шпангоута с каждой ватерлинией, измеряемые от DП. Затем приступают к увязке пересечений шпангоутов с батоксами. В этом случае точки пересечения шпангоутов с батоксами с корпуса переносятся на бок, координаты этих точек измеряются от основной плоскости.

После получения плавных линий на боке приступают к проверке пересечений ватерлиний с батоксами.

Для этого проверяют от ближайшего шпангоута расстояние пересечений на боке каждого батокса с каждой ватерлинией, которые должны быть равны расстояниям от соответствующего шпангоута на полушироте. Если все три построения между собою увязаны и дали очертания судна в виде плавных кривых, теоретический чертеж построен правильно и может служить основанием для последующих расчетов и для строительства судна. Теоретический чертеж обычно строится в масштабе 1:25, 1:50, 1:100, а при строительстве судна его построение ведут на полу специального закрытого помещения, называемого плазом, в масштабе 1:1. Этот чертеж называется плазовым чертежом.

С плазового чертежа снимаются шаблоны, по которым ведется изготовление всех деталей наборам корпуса и обшивки судна.

. Плавучесть и запас плавучести судна

Под плавучестью судна понимается его способность держаться на воде в нормальном и поврежденном состоянии, неся на себе все предназначенные по роду службы судна грузы при определенной осадке. Эта способность судна обеспечивается водонепроницаемостью его днищевой и бортовых обшивок и наличием водонепроницаемых внутренних переборок. Рассмотрим спокойно и нормально плавающее судно на тихой воде, когда на него не действуют скорости течения обтекающего потока, сила тяги буксировщика, волны и ветер (рисунок 6)

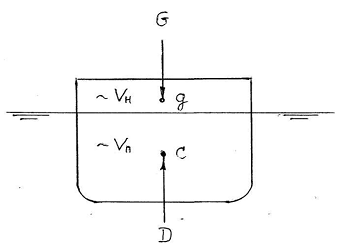

Рисунок 6 - Равновесие судна

На судно в этом случае будет действовать лишь сила тяжести, соответствующая весу судна G, и сила плавучести D, равная согласно закону Архимеда, весу вытесненного объема воды.

Вес этой вытесненной воды легко определить, если умножить объем подводной части судна Vп на объемный вес воды γ. Под действием этих сил судно находится в равновесии, оно не перемещается, не тонет, не всплывает и не наклоняется; следовательно, действующие на судно силы взаимно уравновешены. Сила тяжести G как сила веса представляет собой равнодействующую всех весовых статей судна и направлена по вертикали вниз. Линия действия ее проходит через точку g, называемой центром тяжести судна (ц.т.) Сила плавучести D для рассматриваемого случая равновесного плавания судна представляет собой равнодействующую сил поддержания воды, равную силе тяжести, но направленную снизу вверх и обязательно находящуюся на одной вертикальной прямой с силой тяжести, так как в противном случае судно было бы наклоненным.

Эта сила D приложена в центре тяжести подводного объема судна, который обозначается точкой с и называется центром величины (ц.в).

Из рассмотренного случая равновесного плавания судна вытекает основное уравнение равновесия или уравнение плавучести

.(11)

где D - весовое водоизмещение;п - объемное водоизмещение.

=Vп+Vн, (12)

Введем понятие об объемном весе судна γт, который определяется по формуле

.(13)

Отсюда вес судна:

ТV.(14)

Из вышеприведенного следует, что

.(15)

Решая это выражение относительно объема надводной части, получим

.(16)

При этом могут иметь место 3 случая.

Случай 1. γт<γ. У судна будет положительная плавучесть.

Случай 2. γт=γ. В этом случае судно не может плавать на поверхности воды: оно имеет нулевую плавучесть, и будет находиться в безразличном равновесии, аналогично тому, как это бывает с топляком на лесосплаве.

Случай 3. γт>γ. Vн<0. Судно не может плавать на поверхности воды, так как у него нет надводного объема, оно тонет или, как говорят, имеет отрицательную плавучесть.

. Грузоподъемность и грузовместимость судна

Грузоподъемность судна - его способность при допустимой осадке нести на себе определенное количество полезной нагрузки. Численное значение грузоподъемности судна Q определяется как разность между весовым водоизмещением судна в полном грузу Dс и порожнего судна Dо. Эту разность иногда называют полной грузоподъемностью, или дедвейтом, следовательно

.(17)

В этой формуле буквенные обозначения с индексом «с» относятся к судну с полным грузом до строительной осадки, а с индексом «о» относятся к судну порожнему. Учитывая, что коэффициент полноты объемного водоизмещения δ с изменением осадки меняется очень мало, с достаточной для практики точностью можно считать δс≈δо≈δ , тогда

.(18)

Полезная грузоподъемность судна, которую также называют чистой грузоподъемностью, всегда меньше дедвейта на величину веса топлива, смазки и судовых запасов. Из сказанного, а также из анализа зависимости для определения весового водоизмещения Dс и полной грузоподъемности Q вытекает, что эти величины слагаются из постоянных грузов (представляющих собою вес корпуса судна, его надстроек, оборудования, механизмов и судовых устройств, составляющих собственный вес судна порожнем), которые постоянно возятся на судне, в силу чего являются для судна мертвым весом, и переменных грузов (вес перевозимых грузов, пассажиров и их багажа, топлива, смазочных масел, запасов пресной воды, веса экипажа и т.п.), которые в своей основе представляют полезную нагрузку.

Мертвый вес судна удобнее всего характеризовать коэффициентом мертвого веса ξ и определять как отношение весового водоизмещения порожнего судна Dо к весовому водоизмещению при его регистровой (строительной) осадке Dс, т.е.

,(19)

где Тэ - эксплуатационная осадка.

Под грузовместимостью судна понимается его способность вмещать определенное количество груза по объему.

Полный внутренний объем судна по верхнюю палубу вместе с объемом надстроек на этой палубе называется валовой вместимостью судна. Валовая вместимость судна без надстроек определяется приближенной зависимостью

,(20)

а судна с надстройкой - формулой

,(21)

где l, b, h - длина, ширина, высота надстройки, м.

Чистая вместимость судна V нетто всегда меньше валовой и может быть определена путем исключения из валовой вместимости помещений, не используемых для перевозки грузов. Кроме того, в грузовых помещениях всегда следует предусматривать проходы и объемы, которые невозможно использовать по габаритам грузов. Таким образом, чистая вместимость определяется по формуле

нетто=kVвал.(22)

Коэффициент к зависит от рода судна и характера перевозимых грузов и может колебаться в пределах 0,9 - 0,7. Лесные грузы обычно перевозятся как в трюмах, так и на палубе, без использования надстроек, в силу чего грузовместимость судна оказывается зависящей лишь от грузоподъемности судна Q и веса единицы измерения перевозимых материалов q. Для практических расчетов, связанных с определением объема лесных материалов W, возможных к погрузке на судно при полном использовании его грузоподъемности Qс, может быть применена формула

,(23)

где ко=1,1 при погрузке древесины с воды.

. Способы определения центра величины (ц.в.) и центра тяжести (ц.т.) судна

Для определения положения любой точки на судне, в том числе ц. т. и ц. в., пользуются системой координатных осей, неподвижно связанных с корпусом судна.

За вертикальную ось OZ принимается линия пересечения DП с плоскостью мидель - шпангоута, за продольную - горизонтальную ось OX - линия пересечения DП с основной плоскостью и за поперечную - горизонтальную ось OY - линия пересечения мидель - шпангоута с основной плоскостью. При этом за положительное направление осей принимается направление оси OX - внос, OY - к правому борту, OZ - вверх. Положение интересующих нас точек g и с может быть найдено по приближенным и точным зависимостям. Приближенные способы определения координаты ц. в. Координата ц. в. по ширине судна ввиду симметрии судна относительно DП всегда должна быть в плоскости диаметрали, т.е. ус=0.

Если этого равенства нет, то судно будет накрененным.

Координата точки с по длине судна хс находится всегда близко к середине судна, если нет дифферента на нос или корму, и меняет свое положение от мидель - шпангоута в малых пределах. Обычно хс меняется от +0,02L до -0,035L, где L - длина судна.

Координата ц. в. по высоте судна может меняться в следующих пределах: для судов с прямоугольным поперечным сечением zс=0,5Т, где Т - осадка судна; для судов с треугольным поперечным сечением zс будет равна ⅔ Т от основной плоскости, т.е. zс=0,66Т, таким образом эта координата зависит от формы поперечного сечения, а следовательно и от соответствующих коэффициентов полноты.

Определение координаты центра величины (ц.в.) и центра тяжести (ц. т.) Центр тяжести (g) судна, находящегося без наклонения, т.е. плавающего в равновесном положении, всегда должен находиться на одной вертикали с центром величины (с). Это достигается соответствующим расположением грузов на судне, и в этом случае ус =0.

Положение точки g по высоте, т.е. ее аппликата zg, зависит от расположения грузов на судне относительно его высоты и может быть выражена в долях высоты борта судна Н зависимостью

,(24)

где к - опытный коэффициент, значение которого рекомендовано для порожних грузовых судов 0,35÷0,5, для буксирных винтовых 0,60÷0,70.

Для груженых грузовых судов, а также для пассажирских судов с высокими надпалубными надстройками значение zg может быть и более Н, т.е. к>1,0 .

Для точного определения значений координат центра тяжести - zg и xg судно разбивают на весовые статьи, определяют расстояния центров тяжести этих весовых статей от основной плоскости и плоскости мидель - шпангоута.

После того как все весовые нагрузки определены, найдены плечи их центра тяжести и вычислены моменты сил, координата центра тяжести по длине судна xg определится по формуле

,(25)

где ΣМн - сумма моментов всех сил весовых статей в носовой части судна относительно плоскости мидель - шпангоута;

ΣМк - сумма моментов всех сил весовых статей в кормовой части судна относительно плоскости мидель - шпангоута.

Знак (+) укажет, что абсцисса центра тяжести расположена в носовой части судна, а знак (-), что она расположена в кормовой части судна, так как здесь ось х имеет отрицательное значение.

Координата центра тяжести по высоте zg определится по формуле

, (26)

где ΣМ - сумма моментов всех сил относительно основной плоскости.

Правило трапеций, способы определения объемного водоизмещения судна и строевые

Объемное водоизмещение можно определить различными способами. Рассмотрим наиболее простой из них, обеспечивающий достаточную для практики степень точности, способ, основанный на использовании правила трапеций.

Первоначально применим правило трапеций для определения площадей фигур, ограниченных криволинейными линиями.

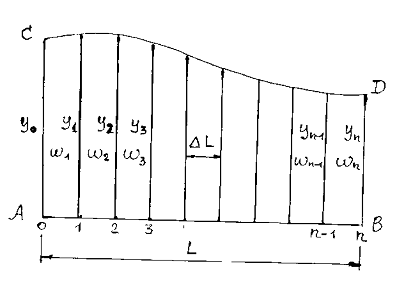

Разделим криволинейную фигуру (рисунок 7) на n равных частей. Длина каждой такой части будет , а площадь ωi каждой части можно определить как площади трапеций, стороны которых ординаты уi, а высоты Δl.

Рисунок 7 - Схема к расчету площади методом трапеций

Следовательно, S=ω12+…ωn-1n или

Подставляя в формулу значения для ω в виде площадей отдельных трапеций, получим

(27)

или

(28)

Это выражение называется формулой правила трапеций, в которой y0+y1+y2+y3+….+yn-1+yn - сумма ординат, обозначается ∑0;

 называется поправкой.

Вся величина в квадратных скобках - исправленная сумма и обозначается ∑испр., тогда выражение площади криволинейной фигуры может быть записано сокращенно в следующем виде

.(29)

Все вычисления удобнее всего вести в табличной форме (таблица 1).

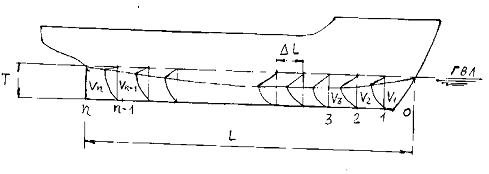

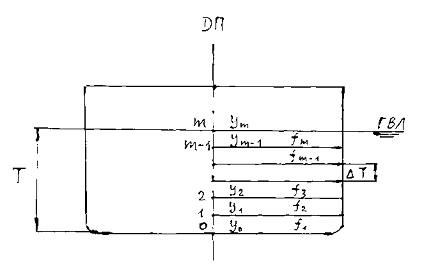

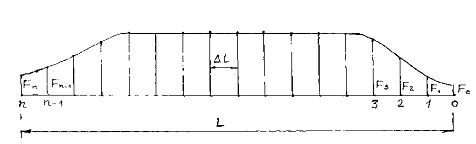

При вычислении объемного водоизмещения судна необходимо вычислить объем его подводной части, ограниченной поверхностью судна и плоскостью действующей ватерлинии.


Таблица 1 - Вычисление площади методом трапеций

Номер ординаты

Ордината

0 1 2 3 n-1 n

y0 y1 y2 y3 .yn-1 yn

Сумма ординат Поправка  Исправленная сумма  Площадь     ∑0


Рассмотрим случай, когда судно, имея длину по ватерлинии L, осадку Т, рассечено на n отсеков плоскостями, параллельными плоскости мидель - шпангоута, как это указано на рисунке 8 с расстоянием между отсеками.

Рисунок 8 - Сечение судна плоскостями параллельными плоскости мидельшпангоута

Обозначив объемы отсеков судна между нулевым и первым сечением через V1, между первым и вторым через V2 и т.д., запишем выражение для объема подводной части судна

=V1+V2+V3+…+Vn-1+Vn.(30)

Объемы выделенных отсеков судна можно определить как произведение полусуммы площадей шпангоутов на расстояние между ними ΔL, после чего уравнение примет вид

(31)

или по аналогии с предыдущим будем иметь

,(32)

где F0+F1+….+Fn - сумма площадей шпангоутов;

 - поправка;

выражение в квадратных скобках - исправленная сумма.

Для определения площадей шпангоутов Fi (рисунок 9) в силу симметрии судна относительно DП определяют лишь половину площади шпангоута, а затем результат удваивают. При этом осадку Т делят на m равных частей и через точки деления проводят ординаты у0, у1…., уm ограниченные этими орднатами площади будут f1, f2, ….,fm. Расстояния между ордигнатами

.(33)

Рисунок 9 - Схема к расчету площади шпангоута

По аналогии с предыдущим уравнение для определения площади шпангоута Fi будет иметь вид

.(34)

Или

,(35)

тогда

,(36)

где  - двойная исправленная сумма, получаемая путем первоначального суммирования ординат по шпангоутам, а затем шпангоутов по длине судна.

Объемное водоизмещение можно получить, рассекая судно равноотстоящими плоскостями, параллельными основной плоскости, а затем суммировать отсеки, образованные этими плоскостями (рисунок 10).

В этом случае осадку Т делят на m равных частей, в результате чего получают ряд площадей ватерлиний S, отстоящих друг от друга на расстоянии.

Рисунок 10 - Сечение судна плоскостями параллельными основной плоскости

Аналогично предыдущему выражение для определения объемного водоизмещения судна будет иметь вид

.(37)

Площадь каждой из ватерлиний S0, S1, ….Sm определится по зависимости

.(38)

,(39)

,(40)

где  - двойная исправленная сумма, получаемая путем первоначального суммирования ординат по ватерлиниям, а затем ватерлиний по осадке судна.

Нетрудно видеть, что результат определения объемного водоизмещения в двух случаях будет одинаков.

Вычисления объемного водоизмещения судна всегда ведутся в табличной форме (таблица 2).

В эту таблицу с теоретического чертежа судна заносят значения ординат у для каждой ватерлинии по каждому шпангоуту на один борт. Суммируют ординаты по горизонтали и по вертикали, для каждой суммы находят поправки как суммы крайних ординат, находят исправленные суммы ∑испр. В горизонтальных строках вычисляют площади каждого шпангоута, умножая значение ∑испр на ΔТ (расстояние между ватерлиниями), а в вертикальных столбцах вычисляют площади каждой ватерлинии, умножая соответствующие значения ∑испр на ΔL (расстояние между расчетными шпангоутами).

В правом нижнем углу таблицы получается исправленная сумма сумм колонки и одновременно исправленная сумма сумм строки ΣΣ. Эта величина должна быть одинаковой как по вертикали, так и по горизонтали, что является своеобразным контролем правильности вычисления объемного водоизмещения.

Таблица 2 - Вычисление площадей шпангоутов, ватерлиний и водоизмещения судна

№ расчетных шпангоутов

№ ватерлинии

Сумма ∑0

Поправка Исправленная сумма ∑у

Площадь шпангоута F=2ΔT∑y



0

I

II

III

IV







1

2

3

4

5

6

7

8

9

10



0 1









F0 F1



2 3 4 5 6 7 8 9 10

Сумма ∑0 Поправка

Исправленная сумма ∑у

Площадь ватерлинии=2ΔL∑y




0




I




II




III




IV





х





х



∑∑

хх

х

х

х











Вычислив значение двойной исправленной суммы ∑∑ , определяют величину объемного водоизмещения по формуле

.(41)

Пользуясь данными значений площадей шпангоутов, полученными в таблице, обычно строят кривую изменения этих площадей по длине судна. Такая кривая называется строевой по шпангоутам. Для этого в каком-либо масштабе откладывают длину судна L, на которой наносится положение всех равноотстоящих расчетных шпангоутов от F0 до Fn. На восстановленных ординатах в соответствующем масштабе откладываются величины погруженной площади соответствующих шпангоутов F. Кривая, соединяющая концы этих ординат, называется строевой по шпангоутам (рисунок 11).

Рисунок 11 - Строевая по шпангоутам

Эта строевая обладает следующими свойствами:

1.      Площадь фигуры, ограниченная линией L, крайними ординатами и строевой по шпангоутам, вычисленная по правилу трапеций, численно равна объемному водоизмещению судна;

. Абсцисса ц.т. этой площади выражает абсциссу ц.в. судна, т. е. Хс

. Коэффициент полноты площади строевой по шпангоутам есть ничто иное, как коэффициент продольной полноты объемного водоизмещения судна

;(42)

. Строевая по шпангоутам дает наглядное представление о характере распределения объемного водоизмещения по длине судна, что необходимо знать при расчетах прочности судна.

Аналогично строят кривую изменения площадей ватерлиний в зависимости от осадки судна (рисунок 12). Такая кривая называется строевой по ватерлиниям. Для этого в каком- либо масштабе откладывают осадку судна Т, на которой наносят положения всех равноотстоящих ватерлиний от S0 до Sm. В другом масштабе на каждой абсциссе, восстановленной от соответствующей ватерлинии, откладывают величину ее площади. Кривая, соединяющая концы этих абсцисс, называется строевой по ватерлиниям. Она обладает следующими свойствами:

1.      Площадь фигуры, ограниченная линией Т, крайними абсциссами и строевой по ватерлиниям, вычисленная по правилу трапеций, численно равна объемному водоизмещению судна;

Рисунок 12 - Строевая по ватерлиниям

.        Ордината центра тяжести площади равна ординате центра величины судна Zс .

.        Коэффициент полноты площади строевой по ватерлиниям есть коэффициент вертикальной полноты водоизмещения судна

.(43)

. Кривая дает наглядное представление о характере распределения объемного водоизмещения по высоте судна, что важно знать для характеристики плавности обводов судна.

1.      Остойчивость надводно - плавающего тела

.        Остойчивость надводно - плавающего тела

Надводно - плавающее тело под действием каких- либо внешних сил может наклонятся в ту или другую сторону. Способность тела возвращаться в первоначальное положение называется его остойчивостью.

Плавающее тело или судно имеет три характерные точки: центр тяжести g, центр величины с и метацентр m. Центр тяжести g сухогрузного судна не меняет своего положения при качке. Центр величины при наклонении судна перемещается в сторону наклонения, при этом линия действия архимедовой силы пересекает ось плавания «0 - 0» в точке, которая называется метацентром. Положение метацентра при наклонении судна не остается постоянным. Однако при углах, не превышающих θ = 15о , положение метацентра почти не меняется и его принимают неизменным. В этом случае центр величины с перемещается примерно по дуге окружности, описанной из точки m радиусом r и называется метацентрическим радиусом. Остойчивость судна зависит от относительного положения центров c,g,m.

Пусть мы имеем судно, получившее крен на угол θ < 15о (рисунок 13). Для надводно - плавающих тел Архимедова сила D всегда равна силе веса G. Эти две силы образуют пару сил, стремящуюся вернуть судно в первоначальное (нормальное) положение. Таким образом, рассматриваемый случай является случаем остойчивого положения судна.

Изобразим второй случай (рисунок 14), когда центр тяжести g будет находится на оси плавания выше центра величины с. В данном случае, образующийся момент при наклонении судна на угол θ стремится вернуть судно в нормальное положение, т.е. и в этом случае мы имеем остойчивое положение судна.

Рисунок 13 - Остойчивость судна при положении центра тяжести ниже центра величины.

Рисунок 14 - Остойчивость судна при положении центра тяжести ниже метацентра, но выше центра величины

Однако нетрудно заметить, что при равных условиях остойчивость во втором случае меньше остойчивости в первом случае, так как плечо пары сил, а следовательно, и восстанавливающий момент в первом случае будет больше.

И, наконец, рассмотрим третий случай, когда центр тяжести будет расположен выше метацентра m (рисунок 15). Образующаяся пара сил стремится еще сильнее наклонить судно. В данном случае нет сил, способных вернуть судну его нормальное положение. Мы имеем случай не остойчивого положения судна. Рассмотрев три случая с судном, имевшим разное положение центра тяжести, мы можем сказать, что чем выше центр тяжести судна, тем меньше его остойчивость. Следовательно, для увеличения остойчивости тел всегда нужно стремиться понизить их центр тяжести.

Рисунок 15 - Остойчивость судна при положении центра тяжести выше метацентра

Различное влияние пары сил на остойчивость плавающих тел зависит от взаимного положения центра тяжести g и метацентра m. При расположении метацентра выше центра тяжести тело остойчиво и при расположении метацентра ниже центра тяжести - не остойчиво. Это также можно охарактеризовать соотношением r и а, где а- расстояние между центром тяжести и центром величины. Принято считать, что положительное значение величины а соответствует такому взаимному положению центров с и g, когда центр с лежит на оси плавания ниже центра g.

Таким образом

при r>a- судно остойчиво (1 и 2 случаи),

при r<a- судно не остойчиво (3 случай).

Расстояние между центром тяжести и метацентром на оси плавания принято считать метацентрической высотой h. Между h,r и а существует следующая зависимость

=r-a.(44)

Если мы теперь снова обратим свое внимание на рассмотренные выше случаи положения судна, мы заметим, что для первого и второго случаев h>0, а для третьего метацентрическая высота h< 0. Следовательно, знак при h характеризует остойчивость судна. Положительное значение метацентрической высоты характеризует остойчивое положение судна, а отрицательное значение метацентрической высоты - неостойчивое.

И, наконец, когда метацентр m совпадает с центром тяжести судна при его наклонении на угол θ, т.е. когда h=0 или r= a, мы будем иметь случай неостойчивого положения судна, так как при этом линии действия архимедовой силы D и силы тяжести судна G совпадут и, следовательно, никакого восстанавливающего момента образоваться не может. Этот случай в теории плавания носит название безразличного состояния.

.        Поворотливость судна

В процессе эксплуатации судов бывает необходимо переходить от прямолинейного движения к движению по кривой и наоборот. Это возможно при условии, если к судну будут приложены внешние силы, моменты которых заставят судно отклониться от первоначального направления движения.

Способность судна изменять направление движения и двигаться по криволинейной траектории называется поворотливостью.

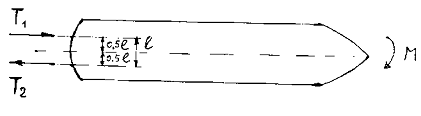

Изменение курса судна может быть достигнуто двояким способом - или с помощью движительных устройств, или с помощью специальных рулевых устройств. Первый способ может быть применен лишь на самоходных судах при наличии двух движителей. С помощью движительных устройств судно меняет курс, если упоры от движителя Т неодинаковы по величине или, если они направлены в противоположные стороны (рисунок 16)

Рисунок 16 - Поворотливость судна

В этом случае создается момент от пары сил, численное значение которого можно определить по формуле:

,(45)

где Т1 и Т2 - упоры левого и правого движителей;- расстояние между осями движителей.

Этот момент и заставляет судно менять свой курс.

В случае, если Т12, судно будет вращаться на месте не получая поступательного движения. Если Т12 , судно, кроме вращения под действием момента, будет иметь и поступательное движение вперед, а если Т12 судна, кроме вращения, будет иметь и поступательное движение назад.

Обычно для поворота судна используется рулевое устройство, которое представляет собой в самом общем случае вертикальную пластину (перо руля), находящуюся в потоке за кормою судна (рисунок 17). Перо руля может поворачиваться вокруг оси о. Пластина вместе с другими устройствами для ее крепления и поворота называется рулем.

Рисунок 17 - Силы, действующие на судно при повороте руля


,(46)



где Ра - давление воды на перо руля;площадь подводной части пера руля;скорости хода судна;

α - угол перекладки пера руля (угол отклонения от диаметрали);

кα - опытный коэффициент, зависящий от угла α, он представляет собой давление на 1 м2 площади пера руля при скорости хода судна 1 м/сек.

Значение кα определяется эмперической формулой

.(47)

Значение к рекомендуется принимать для одновинтовых судов 400 н/м3, а для двухвинтовых 225 н/м3. При перекладке руля на угол α на судно, кроме силы сопротивления R, упора Т, которые взаимно уравновешиваются (при равномерном движении), еще действуют следующие силы:

1.      Пара сил, образующая момент М. Численное значение этого момента определяется зависимостью

.(48)

В этой формуле величина  значительно меньше , в - длина пера руля, а l - длина судна, в силу чего значением  пренебрегают. После подстановки в уравнение (48) значения Ра видно, что если судно двигается с постоянной скоростью, величина момента зависит от произведения cosα sinα. Максимума это произведение достигает при α= 36о. Отсюда следует, что отклонять перо руля более чем на 35-36о нет смысла, так как момент вращения судна при этом не возрастает.

., сносящая судно в противоположную сторону поворота руля. Для того, чтобы убедиться в этом, приложим в точке g силы Ра, направленные в противоположные стороны. Равновесие судна от этого не нарушится. Одна сила Ра, приложенная в точке g вместе с силой Ра, действующей на перо руля, образует пару сил. разложим на составляющие  и .

Сила  увеличивает сопротивление движению судна из-за тормозящего действия пера руля, находящегося под некоторым углом α к направлению движения. Сила  вызывает боковой снос судна (дрейф), наличие которого обуславливает возникновение боковой силы сопротивления . является той силой, которая заставляет судно изменить свой первоначальный курс. Рассмотренная сложная схема взаимодействия возникающих сил в связи с перекладкой пера руля на угол α обуславливает и очень сложный путь движения судна. Принято рассматривать три периода движения судна.

Первый - маневренный, когда производится перекладка пера руля и когда под действием силы судно получает боковой снос.

Второй - эволюционный, который продолжается до тех пор, пока судно не начинает равномерно вращаться вокруг неподвижной оси.

Третий - установившийся, когда все силы, действующие на судно, и моменты их взаимно уравновешиваются и судно начинает двигаться по окружности.

Кривая, описываемая центром тяжести судна при его полном повороте, называется циркуляцией судна (рисунок 21), а ее диаметр - диаметром циркуляции. Время, в течение которого судно совершает полный оборот, называется периодом циркуляции. Чем меньше диаметр циркуляции, тем лучше поворотливость судна, следовательно, поворотливость является одним из важнейших качеств сплавных судов, которым приходится работать на лесосплавных рейдах в условиях акваторий, стесненных наплавными сооружениями.

Диаметр циркуляции может быть определен по формуле

,(49)

где S - площадь пера руля, м2 ;,T - длина и осадка судна, м;

ОВ - маневренный период, когда имеет место боковой снос, численно равный к;

ВС - эволюционный период.

Литература

Обработка результатов многократных измерений. Методические указания, 2006 Авторы: Фунтикова Е.В.

Общее устройство судов внутреннего и смешанного плавания. Учебное пособие, 2006 Авторы: Кеслер А. А., Фунтикова Е. В., Давыдова С. В.

Основы методологии проектирования. Учебное пособие, 2004 Авторы: Кеслер А. А.

Основы системы SEA SOLUTION. Методические указания, 2005 Авторы: Давыдова С.В.

Основы технической эксплуатации флота и судоремонт. Конспект лекций 2013 Авторы: Зяблов О.К.

Особенности проектирования толкаемых составов внутреннего плавания Методическое пособие, 2003 Авторы: Роннов Е. П., Любимов В. И.

Особенности проектирования буксиров и толкачей внутреннего плавания Учебно-методическое пособие , 2004 Авторы: Роннов Е. П., Любимов В. И.

Особенности проектирования подруливающих устройств. Учебное пособие, 2009 Авторы: Кеслер А. А., Фунтикова Е. В.

Похожие работы на - Геометрия и ходовые качества судна



Не нашли материал для своей работы?
Поможем написать уникальную работу
Без плагиата!
