Видеоадаптеры

Видеоадаптер

Видеоподсистема любого компьютера состоит из двух частей - видеоадаптера, вставляемого в разъем расширения на системной плате и дисплея, подключаемого к видеоадаптеру.

Видеоадаптер может быть оформлен в виде отдельной платы, вставляемой в слот расширения компьютера, или может быть расположен непосредственно на системной плате компьютера.

Видеоадаптер включает в себя видеопамять, в которой хранится изображение, отображаемое в данный момент на экране дисплея, постоянное запоминающее устройство, в котором записаны наборы шрифтов, отображаемые видеоадаптером в текстовых и графических режимах, а также функции BIOS для работы с видеоадаптером. Кроме того, видеоадаптер содержит сложное управляющее устройство, обеспечивающее обмен данными с компьютером, формирование изображения и некоторые другие действия.

Видеоадаптеры могут работать в различных текстовых и графических режимах, различающихся разрешением, количеством отображаемых цветов и некоторыми другими характеристиками.

Сам видеоадаптер не отображает данные. Для этого к видеоадаптеру необходимо подключить дисплей. Изображение, создаваемое компьютером, формируется видеоадаптером и передается на дисплей для предоставления ее конечному пользователю.

Видеоадаптер предназначен для хранения видеоинформации и ее отображения на экране монитора. Он непосредственно управляет монитором, а также процессом вывода информации на экран с помощью изменения сигналов строчной и кадровой развертки ЭЛТ монитора, яркости элементов изображения и параметров смешения цветов. Основными узлами современного видеоадаптера являются собственно видеоконтроллер (как правило, заказная БИС — ASIC), видео BIOS, видеопамять, специальный цифроаналоговый преобразователь RAMDAC (Random Access Memory Digital to Analog Converter), кварцевый генератор (один или несколько) и микросхемы интерфейса с системной шиной (ISA, VLB, PCI, AGP или другой). Важным элементом видеоподсистемы является собственная память. Для этой цели используется память видеоадаптера, которая часто также называется видеопамятью, или фрейм-буфером, или же часть оперативной памяти ПК (в архитектуре с разделяемой памятью UMA).

Все современные видеоподсистемы могут работать в одном из двух основных видеорежимов: текстовом или графическом. В текстовом режиме экран монитора разбивается на отдельные символьные позиции, в каждой из которых одновременно может выводиться только один символ. Для преобразования кодов символов, хранимых в видеопамяти адаптера, в точечные изображения на экране служит так называемый знакогенератор, который обычно представляет собой ПЗУ, где хранятся изображения символов, «разложенные» по строкам. При получении кода символа знакогенератор формирует на своем выходе соответствующий двоичный код, который затем преобразуется в видеосигнал. Текстовый режим в современных операционных системах используется только на этапе начальной загрузки.

Видеопамять.

Тут два вопроса: сколько, и какого типа? Что касается объема, то это – не менее двух мегабайт. Причем объем требуемой памяти напрямую связан с разрешением, с которым планируется работать, и глубиной представления цвета.

Разрешение. Количество пикселей, представленное битами в видеопамяти, или адресуемое разрешение. Видеопамять может организовываться соотношением пикселов (битов) по оси x (пикселы на строке) к числу пикселов по оси y (столбцы) и к размеру отводимой памяти на представление глубины цвета. Стандартная видеопамять VGA 640 пикселов на 480 пикселов и, обычно, с глубиной представления цвета 8 бит. Чем выше разрешение, тем более детально изображение, и тем больше нужно хранить о нем информации. Но не вся хранимая информация может быть отображена на дисплее.

Пиксель. Комбинированный термин, обозначающий элемент изображения, который является наименьшим элементом экрана монитора. Другое название - pel.

Изображение на экране состоит из сотен тысяч пикселей, объединенных для формирования изображения. Пиксель является минимальным сегментом растровой строки, которая дискретно управляется системой, образующей изображение. С другой стороны, это координата, используемая для определения горизонтальной пространственной позиции пикселя в пределах изображения. Пиксели на мониторе - это светящиеся точки яркого фосфора, являющиеся минимальным элементом цифрового изображения. Размер пикселя не может быть меньше точки, которую монитор может образовать. На цветном мониторе точки состоят из групп триад. Триады формируются тремя различными фосфорами: красным, зеленым и синим. Фосфоры располагаются вдоль сторон друг друга. Пиксели могут отличаться размерами и формой, в зависимости от монитора и графического режима. Количество точек на экране определяются физическим соотношением ширины к высоте трубки.

И вот почему:

Разреш.

16 цветов (4-х битный)

256 цветов (8 бит)

65К цветов (16 бит)

16.7 млн. цветов (24 бит)

640х480

512 Kb

512 Kb

1 Mb

1 Mb

800х600

512 Kb

1 Mb

2 Mb

2 Mb

1024х768

1 Mb

1 Mb

2 Mb

4 Mb

1280х1024

1 Mb

2 Mb

4 Mb

4 Mb

1600х1200

2 Mb

2 Mb

4 Mb

8 Mb

1800х1440

2 Mb

4 Mb

8 Mb

8 Mb

Что касается типа видеопамяти, то рекомендуется использовать видеоадаптеры с SGRAM, VRAM, WRAM или MDRAM..

Немного технических подробностей.

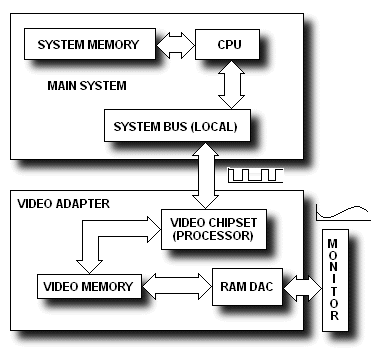

Прежде чем стать изображением на мониторе, двоичные цифровые данные обрабатываются центральным процессором, затем через шину данных направляются в видеоадаптер, где они обрабатываются и преобразуются в аналоговые данные и уже после этого направляются в монитор и формируют изображение. Сначала данные в цифровом виде из шины попадают в видеопроцессор, где они начинают обрабатываться. После этого обработанные цифровые данные направляются в видеопамять, где создается образ изображения, которое должно быть выведено на дисплее.
Затем, все еще в цифровом формате, данные, образующие образ, передаются в RAMDAC, где они конвертируются в аналоговый вид, после чего передаются в монитор, на котором выводится требуемое изображение.



Таким образом, почти на всем пути следования цифровых данных над ними производятся различные операции преобразования, сжатия и хранения. Оптимизируя эти операции, можно добиться повышения производительности всей видеоподсистемы. Лишь последний отрезок пути, от RAMDAC до монитора, когда данные имеют аналоговый вид, нельзя оптимизировать.

Рассмотрим подробнее этапы следования данных от центрального процессора системы до монитора.

1. Скорость обмен данными между CPU и графическим процессором напрямую зависит от частоты, на которой работает шина, через которую передаются данные. Рабочая частота шины зависит от чипсета материнской платы. Для видеоадаптеров оптимальными по скорости являются шина PCI и AGP. Чем выше рабочая частота шины, тем быстрее данные от центрального процессора системы дойдут до графического процессора видеоадаптера.

2. Ключевой момент, влияющий на производительность видеоподсистемы, вне зависимости от специфических функций различных графических процессоров - это передача цифровых данных, обработанных графическим процессором, в видеопамять, а оттуда в RAMDAC. Самое узкое место любой видеокарты - это видеопамять, которая непрерывно обслуживает два главных устройства видеоадаптера: графический процессор и RAMDAC, которые вечно перегружены работой. В любой момент, когда на экране монитора происходят изменения (иногда они происходят в непрерывном режиме, например, движение указателя мыши, мигание курсора в редакторе и т.д.), графический процессор обращается к видеопамяти. В то же время, RAMDAC должен непрерывно считывать данные из видеопамяти, чтобы изображение не пропадало с экрана монитора. Поэтому, чтобы увеличить производительность видеопамяти, производители применяют различные технические решения. Например, используют различные типы памяти с улучшенными свойствами и продвинутыми возможностями, например, VRAM, WRAM, MDRAM, SGRAM, или увеличивают ширину шины данных, по которой графический процессор или RAMDAC обмениваются информацией с видеопамятью, используя 32-разрядную, 64-разрядную или 128-разрядную видеошину.

Один из вариантов - использовать двухпортовую видеопамять.
Т.е. графический процессор осуществляет чтение из видеопамяти или запись в нее через один порт, а RAMDAC осуществляет чтение данных из видеопамяти, используя второй независимый порт. В результате графическому процессору больше не надо ожидать, пока RAMDAC завершит свои операции с видеопамятью, и наоборот, RAMDAC больше не требуется ожидать, пока графический процессор не завершит свою работу с видеопамятью.
Другим методом для увеличения производительности является увеличение разрядности шины, через которую графический процессор и RAMDAC обмениваются данными с видеопамятью.

Но самым распространенным на сегодняшний день методом оптимизации работы видеоадаптеров является применение повышенной тактовой частоты, на которой работает графический процессор, видеопамять и RAMDAC, что позволяет увеличить скорость обмена информацией между компонентами платы.

RAMDAC

принципы работы и параметры

RAMDAC имеет два режима работы. В первом режиме чипсет оперирует данными цветовой гаммы или палитры (palletized data). В этом режиме 8 битные данные конвертируются в RGB цвета. Каждому из 256 возможных значений цвета соответствует положение в цветовой палитре, которая размещается в DAC (цифро-аналоговый преобразователь). Цветовая палитра формируется и хранится в RAM (память с произвольной выборкой) - отсюда и название RAMDAC - и может быть загружена с любой комбинацией цветов. Каждый раз, когда новый пиксел передается в DAC для отображения на экране, значение передаваемых данных используется в качестве указателя на положение в палитре, информация из палитры, используется в качестве значения цвета для DAC. Палитра, хранящаяся в RAM, имеет 256 позиций, каждая из которых хранит 24 бита данных о цвете, по 8 бит для каждого из трех основных составляющих цветов Red, Green и Blue. Емкость RAM соответстует значению 256 х 24 = 6144 бит или 768 байт. Для RAM используется стандартная память, изготовленная по технологии DRAM и интегрированная вместе с графическим контроллером и DAC в одну микросхему, иначе говоря - в один силикон (кремний).

Кстати, технология включения RAM для DAC в графический чипсет не имеет никакого отношения к так называемой Embedded RAM (Встраиваемая память). Последняя используется в качестве локальной памяти (Local Memory), так же называемой буфером кадра.

Во втором режиме RAMDAC оперирует цветовыми данными. В этом режиме (при 16, 24 или 32 бит представлении цвета) данными является RGB цвет. Например, при 16 битном представлении цвета, 5 бит определяют красный (Red), 6 бит зеленый (Green) и 5 бит синий (Blue) цвета. Для зеленого цвета используется больше бит, так как человечиский глаз более чувствителен к зеленому. При 24 или 32 бит представлении цвета, для каждого из цветов используется по 8 бит данных. В этом режиме данные, определяющие цвет, передаются непосредственно в DAC без использования RAM, т.е. не используются загружаемые палитры и данные передаются напрямую из видеопамяти. Так как RAM не задействована, то нет и ограничения в 205 MHz для частоты, на которой работает DAC. Единственным ограничением является максимально возможная скорость работы DAC.

Выбор режима работы RAMDAC происходит так: операционная система Windows95/98/NT или приложение сообщает о требуемом режиме драйверу видеоадаптера, который и переводит RAMDAC в один или другой режим работы. Утилита управления режимами монитора (Display Control Panel) в Windows предоставляет возможность выбора между 8, 16 или 24/32 бит представлением цвета. Это и есть способ, с помощью которого Windows выбирает режим работы RAMDAC. Приложение, которое запускается на полный экран может устанавливать любой, требуемый ему режим, главное, чтобы этот режим поддерживался видеоадаптером.

Операционная система или драйвер делают запрос, чтобы определить разрешение, глубину цвета и частоту обновления экрана. Драйвер может либо реализовать полученный ответ, либо вернуть сообщение, о том, что запрошенный режим не поддерживается или невозможен. В этом случае операционная система или приложение должны попробовать запросить установки другого видеорежима.

Выбор режима работы RAMDAC никак не связан с типом используемой видеопамяти.

Выбор режима, в которм работает RAMDAC, зависит от количества возможных цветов. DAC имеет разрядность 8*8*8 бит, т.е. по 8 бит на каждый RGB цвет, что соответствует способности отображать 16777216 (16М) цветов. При 8 битном представлении цвета, для палитры может использоваться 256 из 16 миллионов возможных цветов. При использовании данных цветовой гаммы (палитры), активными являются только 256 цветов, которые могут отображаться на экране в любой произвольно выбранный момент времени. Впрочем, палитра может быть изменена приложением в любой момент. При 8 битной глубине представления цвета, за загрузку палитры отвечает каждое приложение. При 16 битном цвете, имеется фиксированный набор цветов и для отображения могут использоваться любые цвета из 65536 (64К) доступных. При 24 или 32 битном цвете, DAC может отображать любой из 16 миллионов (16М) возможных цветов.

Каждый пользователь может заметить, что при 8 битном цвете любое графическое изображение смотрится не так хорошо, как при 16 битном представлении цвета. Однако, большинство пользователей не могут заметить разницы при просмотре хорошо сделаного графического изображения в режиме 16 битного и 32 битного представления цвета. Фраза "хорошо сделанное графическое изображение" означает растрирование (dithering - дизеринг) -- процесс смешивания двух соседних цветов, для получения третьего с одновременным обеспечением плавных переходов между элементами изображения. В результате использования технологии растрирования получаются изображения, которые смотрятся практически одинакова в режимах с разной глубиной представления цвета.

Для 16 битного представления цвета требуется в два раза больше памяти, чем для 8 битного, а для 32 битного представления цвета требуется в два раза больше памяти, чем для 16 битного. В связи с тем, что графические адаптеры имеют ограниченные объемы памяти, экономия этого ресурса становится одной из приоритетных задач. Ко всему прочему, отображение 32 битных данных зачастую происходит дольше, чем отображение 16 битных данных. А это уже относится к проблеме производительности, о чем тоже не стоит забывать. Именно поэтому обычному поьзователю стоит использовать 16 битное представление цвета в Windows95/98/NT.

Пользователь или приложение выбирают тот режим представления цвета, который для них наиболее удобен. Текстовый процессор, электронная таблица и 2D игры могут прекрасно работать в режиме 8 битного представления цвета. Видеофильмы, 3D игры и 3D приложения обычно используют 16 битный режим представления цвета, в качестве компромисса между качеством изображения и производительностью. При использовании программ для просмотра высококачественных фотографий, их редактирования, а так же приложений для создания графики лучше всего использовать 24/32 битное представление цвета.

Пользователь может узнать, в каком режиме работает RAMDAC, проделав следующие действия: Найдите поверхность, в которой есть плавный переход от одного цвета к другому (как, например в небе у вас над головой). Если переход от одного цвета к другому выглядит так, будто состоит из перемежающихся точек, сильно отличающихся по цвету, значит ваше приложение работает в 8 битном режиме представления цвета. В противном случае, т.е. если переход от одного цвета к другому действительно плавный, ваше приложение работает с другой глубиной представления цвета. При этом, не лишне еще раз напомнить, что средний пользователь не может с уверенностью опредилить, с какой глубиной представления цвета он имеет дело, с 16 или 24/32 бит.

Удостовериться, что заявленные значения скорости работы RAMDAC правда - достаточно просто. Если известно, в каком разрешении вы работаете, например 1024х768, и с какой частотой происходит обновление изображения (refresh rate), например 75 Hz, значит можно узнать какова скорость работы DAC. Скорости в 220 MHz вполне достаточно для отображения в режимах 1280х1024 при 85 Hz и 1600х1200 при 75 Hz. Для режима 1600х1200 при 85 Hz требуется скорость в 250 MHz. Известно, что по Европейским стандартам во всех разрешениях должна поддерживаться частота обновления экрана в 85 Hz, однако лишь немногие модели современных мониторов могут работать в режиме 1600х1200 при 85 Hz.

Напомним известные факты: если частота обновления экрана слишком низкая, то пользователю будет заметно мерцание изображения, в следствии чего можно испортить зрение. Частота обновления экрана в 75 Hz уже достаточно быстрая, чтобы глаз человека мог заметить мерцание. Поэтому, гораздо более разумно сосредоточить внимание на значениях частоты обновления изображения, а не на скорости работы DAC, тем более, что эти значения взаимосвязаны.

Графические акселераторы (ускорители) — специализированные графические сопроцессоры, увеличивающие эффективность видеосистемы. Их применение освобождает центральный процессор от большого объёма операций с видеоданными, так как акселераторы самостоятельно вычисляют, какие пиксели отображать на экране и каковы их цвета. Видеоакселераторы

Изображение, которое мы видим на экране монитора, представляет собой выводимое специальным цифроаналоговым преобразователем RAMDAC (Random Access Memory Digital to Analog Converter) и устройством развертки содержимое видеопамяти. Это содержимое может изменяться как центральным процессором, так и графическим процессором видеокарты — ускорителем двухмерной графики (синонимы: 2D-ускоритель, 2D-акселератор, Windows-акселератор или GDI-акселератор). Современные оконные интерфейсы требуют быстрой (за десятые доли секунды) перерисовки содержимого экрана при открытии/закрытии окон, их перемещении и т. п., иначе пользователь будет чувствовать недостаточно быструю реакцию системы на его действия. Для этого процессор должен был бы обрабатывать данные и передавать их по шине со скоростью, всего в 2-3 раза меньшей, чем скорость работы RAMDAC, а это десятки и даже сотни мегабайт в секунду, что практически нереально даже по современным меркам. В свое время для повышения быстродействия системы были разработаны локальные шины, а позднее — 2D-ускорители, которые представляют собой специализированные графические процессоры, способные самостоятельно рисовать на экране курсор мыши, элементы окон и стандартные геометрические фигуры, предусмотренные GDI — графической библиотекой Windows. 2D-ускорители обмениваются данными с видеопамятью по своей собственной шине, не загружая системную шину процессора. По системной шине 2D-ускоритель получает только GDI-инструкции от центрального процессора, при этом объем передаваемых данных и загрузка процессора в сотни раз меньше.

Современные 2D-ускорители имеют 64- или 128-разрядную шину данных, причем для эффективного использования возможностей этой шины на видеокарте должно быть установлено 2 или 4             Мбайт видеопамяти соответственно, иначе данные будут передаваться по вдвое более узкой шине с соответствующей потерей в быстродействии.

Можно сказать, что к настоящему моменту 2D-ускорители достигли совершенства. Все они работают столь быстро, что несмотря на то, что их производительность на специальных тестах может отличаться от модели к модели на 10-15%, пользователь, скорее всего, не заметит этого различия. Поэтому при выборе 2D-ускорителя следует обратить внимание на другие факторы: качество изображения, наличие дополнительных функций, качество и функциональность драйверов, поддерживаемые частоты кадровой развертки, совместимость с VESA (для любителей DOS-игр) и т. п. Микросхемы 2D-ускорителей в настоящее время производят ATI, Cirrus Logic, Chips&Technologies, Matrox, Number Nine, S3, Trident, Tseng Labs и другие компании.

Под мультимедиа-акселераторами обычно понимают устройства, которые помимо ускорения обычных графических операций могут также выполнять ряд операций по обработке видеоданных от разных источников.

Прежде всего, это функции по ускорению вывода видео в форматах AVI, Indeo, MPEG-1 и других. Проблема в том, что видеофильм в формате NTSC идет со скоростью 30         кадров в секунду, PAL и SECAM — 25             кадр/с. Скорость смены кадров в цифровом видео перечисленных форматов также меньше или равна 30            кадр/с, однако разрешение изображения редко превышает 320   x          240 пикселов. При этих параметрах скорость поступления информации составляет порядка 6     Мбайт/с и процессор успевает выполнить ее декомпрессию и пересылку по шине в видеопамять. Однако такой размер изображения слишком мал для комфортного просмотра на экране, поэтому его обычно масштабируют на весь экран. В этом случае скорость потока данных возрастает до десятков и сотен мегабайт в секунду. Это обстоятельство привело к появлению видеоакселераторов, которые умеют самостоятельно масштабировать видео в форматах AVI и MPEG-1 на весь экран, а также выполнять сглаживание отмасштабированного изображения, чтобы оно не выглядело, как набор квадратиков. Подавляющее большинство современных 2D-ускорителей являются в то же время и видеоускорителями, а некоторые, например ATI Rage128, умеют воспроизводить и видео в формате MPEG-2 (т. е. с исходным разрешением 720         х          480).

К мультимедиа-функциям также относят аппаратную цифровую компрессию и декомпрессию видео (что почти не встречается на массовых видеокартах), наличие композитного видеовыхода, вывод TV-сигнала на монитор, низкочастотный видеовход и высокочастотный TV-вход, модуль для работы с телетекстом и другие функции.

Видеоакселераторы

3D-акселераторы

Когда в роли двигателя прогресса выступили компьютерные игры, 2D-ускорители (см. Видеоакселераторы) почти исчерпали свои возможности, и эволюция видеокарт пошла по пути наделения их все более мощными средствами ускорения трехмерной машинной графики. Видеоадаптеры, способные ускорять операции трехмерной графики, получили название 3D-ускорителей (синонимом является 3D-акселератор, а также часто встречаемое жаргонное «3Dfx» для обозначения всех 3D-ускорителей, а не только произведенных компанией 3Dfx Interactive). Вообще, 3D-ускорители существовали и раньше, но областью их применения было трехмерное моделирование и САПР, стоили они очень дорого (от 1 до 15 тыс. долларов) и были практически недоступны массовому пользователю.

Какие же действия ускоряет 3D-акселератор? В компьютере трехмерные объекты представляются с помощью геометрических моделей, состоящих из сотен и тысяч элементарных геометрических фигур, обычно треугольников. Задаются также пространственное положение источников света, отражательные свойства материала поверхности объекта, степень его прозрачности и т. п. При этом некоторые объекты могут частично загораживать друг друга, между ними может переотражаться свет; пространство может быть не абсолютно прозрачным, а затянутым туманом или дымкой. Для большего реализма необходимо учесть и эффект перспективы. Чтобы поверхность смоделированного объекта не выглядела искусственной, на нее наносится текстура — двухмерная картинка небольшого размера, передающая цвет и фактуру поверхности. Все перечисленные трехмерные объекты с учетом примененных к ним эффектов должны в конечном итоге быть преобразованы в плоское изображение. Эту операцию, называемую рендерингом, и выполняет 3D-ускоритель.

Перечислим наиболее распространенные операции, которые 3D-ускоритель выполняет на аппаратном уровне:

Удаление невидимых поверхностей. Обычно выполняется по методу Z-буфера, который заключается в том, что проекции всех точек трехмерной модели объекта на плоскость изображения сортируются в специальной памяти (Z-буфере) по расстоянию от плоскости изображения. В качестве цвета изображения в данной точке выбирается цвет той точки в Z-буфере, которая наиболее близка к плоскости изображения, а остальные точки считаются невидимыми (если не включен эффект прозрачности), так как они загорожены от нас самой первой точкой. Эта операция выполняется подавляющим большинством 3D-ускорителей. В большинстве современных ускорителей предусмотрены 16-разрядные Z-буферы, размещаемые в видеопамяти на плате.

Закрашивание (Shading) придает треугольникам, составляющим объект, определенный цвет, зависящий от освещенности. Бывает равномерным (Flat Shading), когда каждый треугольник закрашивается равномерно, что вызывает эффект не гладкой поверхности, а многогранника; по Гуро (Gouraud Shading), когда интерполируются значения цвета вдоль каждой грани, что придает криволинейным поверхностям более гладкий вид без видимых ребер; по Фонгу (Phong Shading), когда интерполируются векторы нормали к поверхности, что позволяет добиться максимальной реалистичности, однако требует больших вычислительных затрат и в массовых 3D-ускорителях пока не используется. Большинство 3D-ускорителей умеет выполнять закрашивание по Гуро.

Отсечение (Clipping) определяет часть объекта, видимую на экране, и обрезает все остальное, чтобы не выполнять лишних расчетов.

Расчет освещения. Для выполнения этой процедуры часто применяют метод трассировки лучей (Ray Tracing), позволяющий учесть переотражения света между объектами и их прозрачность. Эту операцию с разным качеством умеют выполнять все 3D-ускорители.

Наложение текстур (Texture Mapping), или наложение плоского растрового изображения на трехмерный объект с целью придания его поверхности большей реалистичности. Например, в результате такого наложения деревянная поверхность будет выглядеть именно как сделанная из дерева, а не из неизвестного однородного материала. Качественные текстуры обычно занимают много места. Для работы с ними применяют 3D-ускорители на шине AGP, которые поддерживают технологию сжатия текстур. Наиболее совершенные карты поддерживают мультитекстурирование — одновременное наложение двух текстур.

Фильтрация (Filtering) и сглаживание (Anti-aliasing). Под сглаживанием понимается уменьшение искажений текстурных изображений с помощью их интерполяции, особенно на границах, а под фильтрацией понимается способ уменьшения нежелательной «зернистости» при изменении масштаба текстуры при приближении к 3D-объекту или при удалении от него. Известна билинейная фильтрация (Bilinear Filtering), в которой цвет пиксела вычисляется путем линейной интерполяции цветов соседних пикселов, а также более качественная трилинейная фильтрация с использованием MIP-карт (Trilinear MIP Mapping). Под MIP-картами (от лат. Multum in Parvum — «многое в одном») понимается набор текстур с разными масштабами, что позволяет в процессе трилинейной фильтрации выполнять усреднение между соседними пикселами и между соседними MIP-картами. Трилинейная фильтрация дает особенный эффект при наложении текстур на протяженный объект, удаляющийся от наблюдателя. Современные платы поддерживают трилинейную фильтрацию.

Прозрачность, или альфа-канал изображения (Transparency, Alpha Blending) — это информация о прозрачности объекта, позволяющая строить такие прозрачные и полупрозрачные объекты, как вода, стекло, огонь, туман и дымка. Наложение тумана (Fogging) часто выделяется в отдельную функцию и вычисляется отдельно.

Смешение цветов, или дизеринг (Dithering) применяется при обработке двух- и трехмерных изображений с большим количеством цветов на устройстве с меньшим их количеством. Этот прием заключается в рисовании малым количеством цветов специального узора, создающего при удалении от него иллюзию использования большего количества цветов. Пример дизеринга — применяемый в полиграфии способ передачи градаций серого цвета за счет нанесения мелких черных точек с различной пространственной частотой. В 3D-ускорителях дизеринг используется для передачи 24-битного цвета в 8- или 16-битных режимах.

Для поддержки функций 3D-ускорителя в играх и других программах существует несколько интерфейсов прикладного программирования, или API (Application Program Interface), позволяющих приложению стандартным образом использовать возможности 3D-ускорителя. На сегодняшний день существует множество таких интерфейсов, среди которых наиболее известны Direct3D (Microsoft), OpenGL (Silicon Graphics), Glide (3Dfx), 3DR (Intel), Heidi (Autodesk), RenderGL (Intergraph).

Интерфейс Direct3D компании Microsoft стал фактическим стандартом для большинства компьютерных игр; и большинство 3D-ускорителей укомплектованы Direct3D-драйверами. Однако стоит иметь в виду, что Direct3D поддерживается только в среде Windows 95/98, а уже в Windows NT большинство плат не поддерживает аппаратных функций ускорения.

Разработанный компанией Silicon Graphics для своих графических станций Iris GL интерфейс прикладного программирования OpenGL стал общепринятым стандартом для программ трехмерного моделирования и САПР. Используемый в профессиональных 3D-ускорителях, он позволяет очень точно описывать параметры сцены. OpenGL в настоящее время является открытым стандартом, контролируемым ассоциацией OpenGL Architecture Review Board, в которую помимо Silicon Graphics входят Digital, IBM, Intel, Intergraph, Microsoft и др. Несмотря на это, существует множество диалектов OpenGL. По распространенности в области компьютерных игр OpenGL уступает Direct3D.

Драйвер 3D-ускорителя может поддерживать OpenGL в двух режимах: усеченном MCD (Mini Client Driver) и полном ICD (Installable Client Driver). Драйвер MCD реализует только базовый набор операций, ICD— высокооптимизированный драйвер, который обеспечивает максимальное быстродействие. К сожалению, многие производители 3D-ускорителей, заявив о своей полной поддержке OpenGL, не обеспечивают ее даже на уровне MCD-драйвера. Наличием стабильных ICD-драйверов могут похвастаться лишь немногие 3D-ускорители (в основном на базе чипсетов 3DPro, Glint, Permedia   2 и RivaTNT).

Интерфейс Glide разработан компанией 3Dfx Interactive для производимых ею ускорителей Voodoo. Glide снискал широкое распространение среди производителей компьютерных игр, хотя, в отличие от OpenGL, Glide не является универсальным 3D API и поддерживает только возможности Voodoo.

В настоящее время наиболее известны следующие 3D-ускорители: ATI 3D Rage Pro и 3D Rage 128; Intel i740; Number Nine Ticket to Ride IV; Mitsubishi 3DPro/2mp, Matrox G100 и G200; S3 Savage3D; Riva128 и RivaTNT; Rendition V2100 и V2200; 3Dlabs Permedia   2 и 3; 3Dfx Voodoo, Voodoo2 и Voodoo Banshee; NEC PowerVR PCX2. На базе этих чипсетов производятся собственно видеокарты, причем не только перечисленными компаниями, а и компаниями, не выпускающими собственные графические процесоры, например ASUSTek, Creative Labs или Diamond Multimedia. Современные 3D-видеокарты обладают и функциями ускорения двухмерной графики. Исключением являются ускорители на базе 3Dfx Voodoo и Voodoo2, которые подключаются к выходу обыкновенной видеокарты перед монитором специальным внешним соединительным кабелем. Такое решение ухудшает качество 2D-изображения, и к тому же невозможна работа в оконном режиме. В 3Dfx Voodoo Banshee от этой схемы отказались, и она представляет собой полноценный 2D/3D-ускоритель.
