Инфологическое моделирование базы данных
Дальневосточный Государственный
Технический Университет
Кафедра Технической Кибернетики и
Информатики
ОТЧЕТ
по летней практике
Тема: “Инфологическое моделирование
базы данных”
Студент группы Э-282:
Богдановский А. А.
Преподаватель:
Сухомлинов А. И.
Владивосток
1995
I.
Постановка
задачи
Составить
инфологическую модель базы данных (БД), необходимой для предоставления
информации программе расчета предельно-допустимых сбросов (ПДС) сточных вод
предприятий в прибрежную зону моря.
Эта
программа производит расчет максимально-допустимых концентраций загрязняющих
веществ в выпусках сточной воды
Предприятие,
для которого производится расчет ПДС может иметь несколько выпусков. Каждый
выпуск характеризуется своими техническими параметрами, которые учитываются в
расчетах. Каждый выпуск имеет свой набор загрязняющих веществ. Для каждого
выпуска существует свой контрольный створ (точка на море, отстоящая от места
выпуска на 50-500 м, в которой производится замер концентраций загрязняющих
веществ). Несколько выпусков могут иметь один и тот же контрольный створ, но не
наоборот.
Расчет
производится для каждого выпуска в отдельности в два этапа. Первый - это расчет
для каждого загрязняющего вещества индивидуального ПДС (без учета других
веществ) по специальной методике*. Для этого расчета требуются следующие
данные: фоновая концентрация вещества в контрольном створе, концентрация
вещества в сточных водах выпуска, диаметр выпускного отверстия, минимальная
скорость морского течения в месте выпуска, расход сточных вод, угол истечения
стоков относительно поверхности моря, расстояние от выпуска до поверхности
моря, до берега и до ближайшей границы водопользования (т. е. до контрольного
створа), коэффициент неконсервативности (КНК) вещества, предельно допустимая
концентрация (ПДК) вещества в контрольном створе.
Второй
этап - расчет ПДС для каждого вещества на основе индивидуального ПДС с учетом
других веществ, находящихся в одной группе с одинаковым лимитирующим фактором
вредности (ЛФВ) или в одной группе с одинаковым классом опасности.
Распределение веществ по группам ЛФВ и классам опасности происходит в
зависимости от типа водопользования предприятия, для которого считается ПДС.
Проектируемая
БД должна содержать информацию по всем предприятиям, для которых производился
расчет ПДС. Значения фоновых концентраций, концентраций в стоках и ПДК веществ
должны быть закреплены за датой.
Таким
образом, программе расчета ПДС требуются следующие данные:
·
наименование
и характеристики всех выпусков, для которых производится расчет ПДС;
·
список всех
контролируемых веществ для каждого выпуска с концентрациями этих веществ в
сточных водах;
·
ПДК, фоновая
концентрация и КНК веществ в контрольных створах для каждого выпуска;
·
таблица
соответствий веществ с ЛФВ в зависимости от типа водопользования предприятия,
для которого производится расчет.
II.
Типы
сущностей и атрибуты
Тип сущности
|
Атрибуты
|
Предприятие
|
Код, Наименование
|
Выпуск
|
Код, Наименование, <Технические
характеристики>
|
КонтрольныйСтвор
|
Код, Наименование
|
Вещество
|
Код, Наименование
|
ТипВодопользования
|
Код, Наименование
|
ЛФВ
|
Код, Наименование
|
КлассОпасности
|
Код, Наименование
|
III.
Типы
связей и атрибуты
Тип связи
|
Типы сущностей
|
Атрибуты
|
ИмеетВыпуск
|
Предприятие, Выпуск
|
—
|
ИмеетТипВодопользования
|
Предприятие, ТипВодопользования
|
—
|
ИмеетКонтрольныйСтвор
|
Выпуск, КонтрольныйСтвор
|
—
|
КонцентрацияСтока
|
Выпуск, Вещество
|
Концентрация, Дата
|
КонцентрацияФона
|
КонтрольныйСтвор, Вещество
|
Концентрация, Дата
|
КонцентрацияПД
|
КонтрольныйСтвор, Вещество
|
Концентрация, Дата
|
КНК
|
КонтрольныйСтвор, Вещество
|
Коэффициент, Дата
|
ГруппыПоЛФВ
|
ТипВодопользования, Вещество, ЛФВ
|
—
|
ГруппыПоКлассуОпасности
|
ТипВодопользования, Вещество, КлассОпасности
|
—
|
IV.
Ограничения
Ключи
Тип сущности/связи
|
Код
|
Предприятие
|
Код
|
Выпуск
|
Код
|
КонтрольныйСтвор
|
Код
|
Вещество
|
Код
|
ТипВодопользования
|
Код
|
ЛФВ
|
Код
|
КлассОпасности
|
Дата
|
КонцентрацияСтока
|
Дата
|
КонцентрацияФона
|
Дата
|
КонцентрацияПД
|
Дата
|
КНК
|
Виды связей
1. Один-к-одному
ИмеетТипВодопользования
2. Один-ко-многим
ИмеетВыпуск Предприятие Þ Выпуск
ИмеетКонтрольныйСтвор КонтрольныйСтвор Þ Выпуск
3. Многие-ко-многим
КонцентрацияСтока
КонцентрацияФона
КонцентрацияПД
КНК
Ограничения по существованию
ИмеетВыпуск
|
Предприятие
Þ Выпуск
|

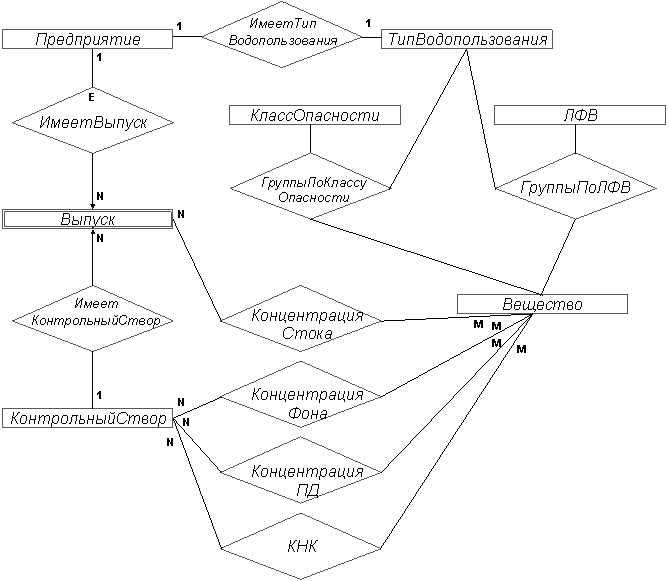

V.
Графическое
представление инфологической модели (ER-диаграмма)
* ВНИИВО, “Методика расчета ПДС веществ в
водные объекты со сточными водами”, Харьков 1990 г.
