Сетевые протоколы интернет и локальных вычислительных сетей
Федеральное
агентство по образованию
Государственное
образовательное учреждение высшего профессионального образования «Санкт -
Петербургский государственный университет экономики и финансов»
Лабораторная
работа по вычислительным системам, сетям и телекоммуникациям
на тему:
Сетевые протоколы интернет и локальных вычислительных сетей
Санкт-Петербург
г.
Цель работы
Цель работы - изучение протоколов сетей
Интеренет и локальных вычислительных сетей (ЛВС).
Необходимые ресурсы:
Компьютер типа IBM PC,
Программное обеспечение (Internet Explorer,
опеарционная система Windows),
Сети Интернет и ЛВС.
Задание 1. Просмотр сведений о сетевых
подключениях компьютера с помощью ОС Windows

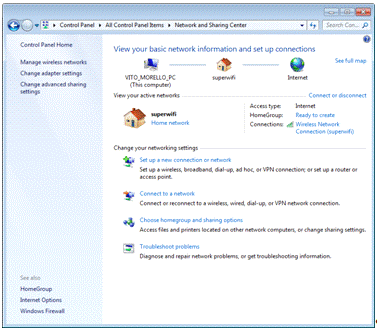

Рисунок 1 - Просмотр основных сведений
о сети и настройка подключений
Рисунок 2 - Общие сведения
Рисунок 3 - Детали подключения к
сети
Рисунок 4 - Свойства подключения
Рисунок 5 - Подключение к
беспроводной сети

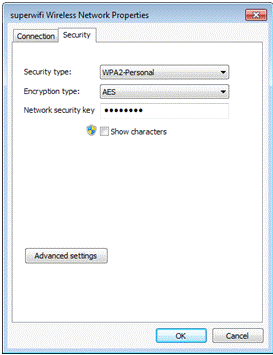

Рисунок 6 - Подключение к
беспроводной сети: безопасность
сетевой подключение
windows bios
Задание 2. Установление параметров
сетевых протоколов (команда ipconfig)
Результат выполнения команды
ipconfig /all:
C:\Users\Vito_Morello>ipconfig
/allIP ConfigurationName Vito_Morello_PCDns Suffix Type HybridRouting Enabled
NoProxy Enabled NoLAN adapter Wireless Network Connection:specific DNS
Suffix:802.11n Wireless LAN CardAddress 00-11-6B-1C-76-53Enabled YesEnabled
Yeslocal IPv6 Address fe80::e030:8fa3:c45c:c911%13(Preferred)Address
192.168.1.33(Preferred)Mask 255.255.255.0Obtained 25 ноября
2012 г.
20:18:48Expires 28 ноября
2012 г.
20:18:47Gateway 192.168.1.1Server 192.168.1.1IAID 251662699Client DUID
00-01-00-01-17-A5-EB-0D-00-18-F3-4F-1E-22Servers 192.168.1.1over Tcpip
Enabledadapter isatap.{DE6AF0B2-025C-4118-ACEF-3592CA139620}:State Media
disconnectedspecific DNS Suffix:Microsoft ISATAP AdapterAddress:
00-00-00-00-00-00-00-E0Enabled NoEnabled Yesadapter Local Area Connection*
12:specific DNS Suffix . :Teredo Tunneling Pseudo-InterfaceAddress
00-00-00-00-00-00-00-E0Enabled NoEnabled YesAddress
2001:0:5ef5:79fd:417:d51e:3c7c:3fc5(Preferred)local IPv6 Address
fe80::417:d51e:3c7c:3fc5%14(Preferred)Gateway over Tcpip Disabled
Результат выполнения команды
ipconfig /allcompartments:
C:\Users\Vito_Morello>ipconfig
/allcompartmentsIP ConfigurationInformation for Compartment 1 (ACTIVE)LAN
adapter Wireless Network Connection:specific DNS Suffixlocal IPv6 Address
fe80::e030:8fa3:c45c:c911%13Address 192.168.1.33Mask 255.255.255.0Gateway
192.168.1.1adapter isatap.{DE6AF0B2-025C-4118-ACEF-3592CA139620}:State Media
disconnectedspecific DNS Suffix adapter Local Area Connection* 12:specific DNS
Suffix Address 2001:0:5ef5:79fb:3c3b:25fa:3f57:fedelocal IPv6 Address
fe80::3c3b:25fa:3f57:fede%14
Default Gateway
Отчет об использовании команды
ipconfig
Имя компьютера - Vito_Morello_PC
Тип узла - Hybrid
Разрешение имен NetBIOS
Разрешение имени NetBIOS - это
процесс определения IP-адреса по имени NetBIOS. Имя NetBIOS представляет собой
16-байтовый адрес, используемый для идентификации в сети ресурса NetBIOS. Имя
NetBIOS может быть либо уникальным (эксклюзивным), либо групповым
(неэксклюзивным). Когда процесс NetBIOS соединяется с конкретным процессом на
конкретном компьютере, используется уникальное имя.
Когда процесс NetBIOS соединяется с
несколькими процессами на нескольких компьютерах, применяется групповое имя.
Примером процесса, использующего имя
NetBIOS, является служба доступа к файлам и принтерам сетей Microsoft,
работающая на компьютере с Windows XP Professional.. При запуске компьютера эта
служба регистрирует уникальное имя NetBIOS, основанное на имени компьютера. Имя
NetBIOS этой службы состоит из 15-символьного имени компьютера плюс 16-й символ
с кодом 0x20. Если имя компьютера имеет длину меньше 15 символов, оно
дополняется до этой длины пробелами.
При использовании имени компьютера
для установки соединения с ним для совместного использования файлов служба
доступа к файлам и принтерам для сетей Microsoft на указанном файловом сервере
будет иметь соответствующее имя NetBIOS. Например, при попытке подключиться к
компьютеру с именем CORPSERVER имя NetBIOS, соответствующее службе доступа к
файлам и принтерам сетей Microsoft этого компьютера, будет следующим:[20]
Заметьте, что имя компьютера
дополняется пробелами. Перед тем как будет установлено соединение для
совместного использования файлов и принтеров, должно быть создано
TCP-соединение.
Для создания TCP-соединения
необходимо разрешить NetBIOS-имя «CORPSERVER [20]» в IP-адрес. Процедура,
используемая для разрешения имен NetBIOS в IP-адреса, определяется типом узла
NetBIOS.
В документе RFC 1001 «Protocol
Standard for a NetBIOS Service on a TCP/UDP Transport: Concepts and Methods»
описаны типы узлов NetBIOS, перечисленные в следующей таблице.
Таблица 1 - Типы узлов NetBIOS
Тип
узла
|
Описание
|
B-узел
(broadcast - широковещание)
|
B-узел
использует широковещательные запросы на регистрацию и разрешение имен
NetBIOS. B-узел имеет два серьезных недостатка: (1) широковещательные запросы
загружают все узлы сети и (2) маршрутизаторы обычно не передают
широковещательные пакеты в другие сети, поэтому имена NetBIOS могут разрешаться
только в локальной сети.
|
P-узел
(peer-peer - равный с равным)
|
P-узел
использует для разрешения имен NetBIOS сервер имен NetBIOS (NBNS), например
WINS-сервер. P-узел не применяет широковещание; вместо этого он напрямую
запрашивает сервер имен.
|
M-узел
(mixed - смешанный)
|
M-узел
- это комбинация B-узла и P-узла. По умолчанию M-узел работает в режиме
B-узла. Если M-узел не может разрешить имя с помощью широковещательного
запроса, он запрашивает сервер NBNS в режиме P-узла.
|
H-узел
(hybrid - гибридный)
|
H-узел
- это комбинация P-узла и B-узла. По умолчанию H-узел работает в режиме
P-узла. Если H-узел не может разрешить имя с помощью сервера NBNS, он
использует широковещание.
|
Характеристики адаптера беспроводной локальной
сети:
Wireless LAN adapter Wireless Network
Connection:specific DNS Suffix 802.11n Wireless LAN CardAddress
00-11-6B-1C-76-53Enabled Yes
Параметры подключения по локальной сети
(IPv6-адрес канала, IPv4-адрес канала):
IPv6 - fe80::e030:8fa3:c45c:c911%13
IPv4 - 192.168.1.33
Маска подсети - 255.255.255.0
Основной шлюз и параметры DHCP- и DNS-серверов:
Основной шлюз - 192.168.1.1 (мой роутер)
Параметры DHCP:
DHCP Server 192.168.1.1IAID
251662699Client DUID 00-01-00-01-17-A5-EB-0D-00-18-F3-4F-1E-22
Параметры
DNS:specific DNS Suffix Address 2001:0:5ef5:79fb:3c3b:25fa:3f57:fedelocal IPv6
Address fe80::3c3b:25fa:3f57:fede%14Gateway
Состояние
NETBIOS через
TCP/IP - NetBIOS over Tcpip (включен)
Задание 3. Проверка IP-адресов
Запустить командную строку.
Выполнить команды:
Проверка наличия маршрута между локальным
компьютером и узлом сети: ping IP_адрес
Рисунок 7 - ping www.mail.ru
<#"656857.files/image008.gif">
Рисунок 8 - ping www.finec.ru
Рисунок 9 - ping www.yandex.ru
Проверить правильность настройки
TCP/IP на локальном компьютере:

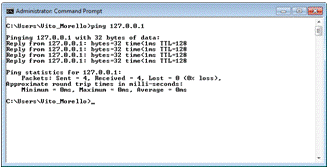

Рисунок 10 - ping 127.0.0.1
Проверить наличие в сети другого
компьютера, указав его IP-адрес

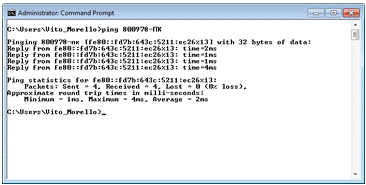

Рисунок 11 - ping 800978-ПК
Задать размер пакетов, число
отправляемых пакетов и срок жизни пакета (TTL), запись маршрута и установка
флага запрещающего фрагментацию пакетов: отправить 2 пакета по 1000 байт по
IP-адресу 85.142.33.19.

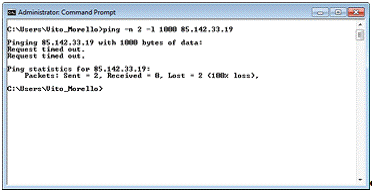

Рисунок 12 - ping -n 2 -l 1000
85.142.33.19

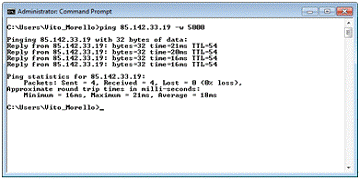

Задать большее время ожидания для
узла 85.142.33.19 - 5000 мс (5 сек):
Рисунок 13 - ping -n 2 -l 5000
85.142.33.19
Отправить точке назначения
www.google.com пять сообщений с эхо-запросом, каждое из которых имеет поле
данных из 1000 байт:
Рисунок 14 - ping
-n 5 -l 1000 www.google.com
Отправить точке назначения
www.google.com сообщение и записать маршрут из 4 переходов:

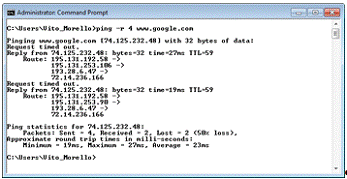

Рисунок 15 - ping
-r 4 www.google.com
Отправить сообщения точке назначения
10.0.99.221 и задания свободной маршрутизации для точек назначения
10.12.0.1-10.29.3.1-10.1.44.1:

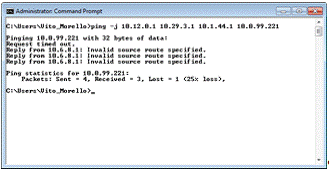

Рисунок 16 - ping -j 10.12.0.1
10.29.3.1 10.1.44.1 10.0.99.221
Задание 4. Трассировка маршрутов
Запустить командную строку.
Выполнить команды:
Показать маршрут от компьютера к
серверу www.microsoft.com
C:\Users\Vito_Morello>tracert
www.microsoft.comroute to lb1.www.ms.akadns.net [65.55.57.27]a maximum of 30
hops:
2 ms 1 ms 2
ms 192.168.1.1
* 16 ms 15
ms 10.6.8.1
34 ms 17 ms
20 ms 195.131.253.105
16 ms 15 ms
15 ms 93.153.129.85
* * *
Request timed out.
* * *
Request timed out.
17 ms 17 ms
17 ms 78.25.80.94
* * *
Request timed out.
120 ms 68 ms
69 ms msft-decix-01-fra.ntwk.msn.net [80.81.194.52]
79 ms 78 ms
81 ms xe-2-0-0-0.pra-96cbe-1b.ntwk.msn.net [207.46.42.146]
150 ms 151
ms 150 ms ge-1-3-0-0.ash-64cb-1b.ntwk.msn.net [207.46.43.40]
222 ms 223
ms 223 ms xe-0-0-1-0.co1-96c-1b.ntwk.msn.net [207.46.45.29]
218 ms 226
ms 225 ms xe-2-0-0-0.co1-96c-1a.ntwk.msn.net [207.46.33.180]
Trace complete.
Показать маршрут от компьютера к
серверу www.itec.finec.ru
C:\Users\Vito_Morello>tracert
www.itec.finec.ruroute to www.itec.finec.ru [82.179.79.253]a maximum of 30
hops:
2 ms 1 ms 2
ms 192.168.1.1
* 14 ms 14
ms 10.6.8.1
15 ms 18 ms
17 ms 195.131.253.110
16 ms 16 ms
16 ms 195.131.252.4
16 ms 15 ms
16 ms spb-ix.runnet.ru [194.226.100.36]
16 ms 15 ms
16 ms bm18-1-gw.spb.runnet.ru [194.85.40.166]
Trace complete.
Выполнить трассировку пути к узлу
www.itec.finec.ru и предотвратить разрешение каждого IP-адреса в имя:
C:\Users\Vito_Morello>tracert
-d www.itec.finec.ruroute to www.itec.finec.ru [82.179.79.253]a maximum of 30
hops:
6 ms 3 ms 2
ms 192.168.1.1
17 ms 15 ms
16 ms 10.6.8.1
18 ms 16 ms
16 ms 195.131.253.110
16 ms 16 ms
18 ms 195.131.252.4
73 ms 19 ms
120 ms 194.226.100.36
25 ms 40 ms
79 ms 194.85.40.166
Trace complete.
Выполнить трассировку пути к узлу
www.itec.finec.ru и использовать узлы 10.12.0.1-10.29.3.1-10.1.44.1 для
свободной маршрутизации:
C:\Users\Vito_Morello>tracert
-j 10.12.0.1 10.29.3.1 10.1.44.1 www.itec.finec.ruroute to www.itec.finec.ru
[82.179.79.253]a maximum of 30 hops:
2 ms 11 ms 1
ms 192.168.1.1
* 10.6.8.1
reports: Invalid source route specified.complete.
Задание 5. Команды
сети
NET
user:\Users\Vito_Morello>net
useraccounts for \\VITO_MORELLO_PC
------------------------------------------------------------------------------Guest
Vito_Morellocommand completed successfully.use:\Users\Vito_Morello>net
useconnections will be remembered.are no entries in the
list.staticstics:\Users\Vito_Morello>net statistics serverStatistics for
\\VITO_MORELLO_PCsince 25.11.2012 20:18:50accepted 1timed-out 0errored-out
0sent 0received 0response time (msec) 0errors 0violations 0violations 0accessed
0devices accessed 0jobs spooled 0buffers exhaustedbuffers 0buffers 0command
completed successfully.:\Users\Vito_Morello>net statistics
workstationStatistics for \\VITO_MORELLO_PCsince 25.11.2012 20:18:47received
0Message Blocks (SMBs) received 18transmitted 0Message Blocks (SMBs)
transmitted 0operations 0operations 0reads denied 0writes denied 0errors 0made
0made 0disconnects 0started 0sessions 0sessions 0operations 0count 0use count
0command completed successfully.
