MP,ex,1,76e9
|
!
Pa
|
MP,nuxy,1,.34
|
!
No units
|
MP,dens,1,2720
|
!
kg/m3
|
TB,PLAW,,,,3
|
|
TBDATA,1,1
|
! Hardening rule of 1 (yield
stress)
|
TBDATA,2,25e6
|
!
Tangent modulus (Pa)
|
TBDATA,3,145e6
|
!
Yield stress (Pa)
|
TBDATA,4,0.170
|
!
Barlat exponent, m
|
TBDATA,5,
.73
|
!
R00
|
TBDATA,6,.68
|
!
R45
|
TBDATA,7,.65
|
!
R90
|
TBDATA,8,0
|
!
CSID
|
.1.6. ПОСТРОЕНИЕ СЕТКИ КОНЕЧНЫХ ЭЛЕМЕНТОВ
В программе ANSYS предусмотрено несколько
способов генерации сетки: использование метода экструзии, создание
упорядоченной сетки и создание произвольной сетки.
Метод экструзии
Метод экструзии (выдавливания) используется для
превращения областей двумерной сетки в трехмерные объекты, состоящие из
параллелепипедов, клиновидных элементов или их комбинации. Процесс экструзии
осуществляется с помощью процедур смещения из плоскости, буксировки,
поступательного и вращательного перемещений.
Создание упорядоченной сетки
Построение упорядоченной сетки требует
предварительного разбиения модели на отдельные составные части с простой
геометрией, а затем - выбора таких атрибутов элемента и соответствующих команд
управления качеством сетки, чтобы можно было построить конечно-элементную
модель с упорядоченной сеткой. Создаваемая программой ANSYS упорядоченная сетка
может состоять из шестигранных, четырехугольных и треугольных элементов. Для
получения треугольной сетки программа выделяет области модели, предназначенные
для нанесения упорядоченной сетки, создает сначала четырехугольную сетку, а
затем превращает ее в сетку из треугольных элементов.
Создание произвольной сетки (автоматически)
Программа ANSYS имеет в своем составе генераторы
произвольной сетки, с помощью которых сетка может наноситься непосредственно на
модель достаточно сложной геометрии без необходимости строить сетку для
отдельных частей и затем собирать их в единую модель. Произвольную сетку можно
строить из треугольных, четырехугольных и четырехгранных элементов.
.1.7. ПРИЛОЖЕНИЕ НАГРУЗОК И ПОЛУЧЕНИЕ РЕШЕНИЯ
После того как при препроцессорной подготовке
построена расчетная модель, можно переходить к стадии решения задачи. Этот этап
включает в себя задание вида анализа и его опций, нагрузок, шага решения и
заканчивается запуском на счет конечно-элементной задачи.
Программа ANSYS/LS-DYNA
предусматривает два метода решения задач, связанных с расчетом конструкций (Structural
problems): h-метод и р-метод.
Первый из перечисленных методов может применяться при любом типе расчетов
(статический, динамический, тепловой и т. п.), в то время как второй метод
может использоваться только в линейном статическом анализе.
При прочих равных условиях, h-метод
требует более частой сетки, чем р-метод.
.2. ПОСТПРОЦЕССОРНАЯ ОБРАБОТКА
В программе ANSYS стадия постпроцессорной
обработки следует за стадиями препроцессорной подготовки и получения решения. С
помощью постпроцессорных средств программы имеется возможность обратиться к
результатам решения и интерпретировать их нужным образом.
Итогом работы программы на постпроцессорной
стадии является графическое и (или) табличное представление результатов.
Графическое изображение может быть выведено на монитор в интерактивном режиме
во время постпроцессорной обработки или преобразовано в твердую копию.
На стадии получения решения результаты
записываются в базу данных программы ANSYS и в так называемый «файл
результатов». Результаты, полученные на каждом дополнительном шаге решения,
накапливаются как наборы данных.
Количество и тип данных определяются видом
выполняемого анализа и выбором опций, установленных на стадии получения
решения. Для каждого шага по нагрузке пользователь указывает, сохранять ли
результаты для каждого дополнительного шага решения, для последнего из них или
для некоторого сочетания промежуточных и финального шагов. Кроме того, можно
указать перечень сохраняемых результатов, выбрав, например, перемещения,
напряжения силы реакции и т.п.
. МОДЕЛИРОВАНИЕ ПРОЦЕССА ВЫТЯЖКИ
ТОНКОЛИСТОВОГО МЕТАЛЛА В КОНЕЧНО-ЭЛЕМЕНТНОМ КОМПЛЕКСЕ ANSYS/LS-DYNA
5. штамповка заготовка вытяжка деформация
Рассмотрено пошаговое моделирование процесса
формообразования тонколистового металла в конечно-элементный комплекс ANSYS/LS-DYNA.
Моделируется операция вытяжки с прижимом и формовкой дна. Для моделирования
используется десятая версия ANSYS. Просмотр результатов моделирования
осуществляется в постпроцессоре ANSYS
[1, 3, 5, 6].
Подготовка задачи в ANSYS/LS-DYNA
в рассматриваемом примере осуществляется через меню программы
Анализ моделируемой задачи
При построении физической задачи необходимо
определиться со следующими параметрами:
технологические характеристики процесса (размеры
заготовки и инструмента, свойства материала заготовки и инструмента и т.д.);
тип и поведение кинематических нагрузок.
Основные этапы моделирования
Построение задачи листового формообразования в ANSYS
для последующего решения в LS-DYNA
будем осуществлять по следующим шагам.
Этап 1: Задание начальных параметров расчета.
Сюда входит: выбор типа и количество
математических элементов; при необходимости задание параметров выбранного типа
элемента; выбор типа и задание свойств используемых материалов.
Шаг 1 - Выбор типа расчета.
Шаг 2 - Выбор типа элемента.
Шаг 3 - Задание атрибутов элементов.
Шаг 4 - Задание свойств материала.
Этап 2: Построение геометрии.
Здесь следует отметить, что для построения
отдельных, «простых», геометрических элементов достаточно использовать
возможности ANSYS. Но в
некоторых случаях имеет смысл импортировать геометрию, предварительно
построенную в какой-либо CAD
системе.
Шаг 5 - Построение геометрии.
Этап 3: Создание сетки конечных элементов.

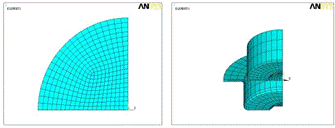

Шаг 6 - Построение сетки конечных элементов.
Шаг 7 - Создание частей.
Этап 4: Задание заключительных параметров
расчета.
В зависимости от вариации моделируемой задачи
задаются различные типы параметров. В общем случае это время расчета,
контактные пары и коэффициент трения, кинематические нагрузки и т.п.
Шаг 8 - Задание контактных пар и коэффициента
трения.
Шаг 9 - Задание граничных условий (для
симметричной задачи).
Шаг 10 - Задание кинематических нагрузок
(скорость, перемещение, усилие и т.д.).

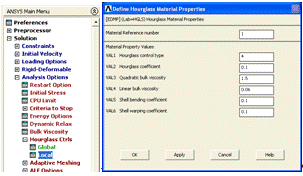

Шаг 11 - Ввод параметров для предотвращения
искажения координатной сетки.

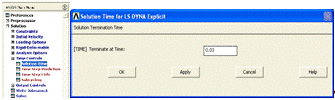

Шаг 12 - Задание времени расчета.

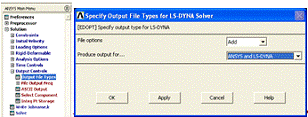

Шаг 13 - Выбор типа выходного файла.
Шаг 14 - Задание количества шагов расчета.
Шаг 15 -Выбор записи спецфайлов.

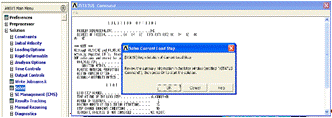

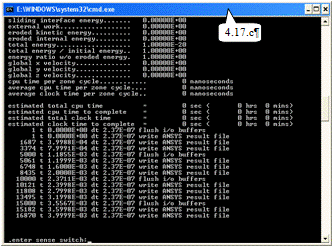

Шаг 16 -Запуск задачи на расчет.
Рассмотрим пошаговое построение задачи для
расчета процесса вытяжки.
.1. АНАЛИЗ МОДЕЛИРУЕМОЙ ЗАДАЧИ
Задача: Вытяжка цилиндрической детали с
формовкой дна.
Деталь осесемметричная.
Вытяжка осуществляется в один переход.
Для предотвращения гофр используется прижим.
Геометрические параметры заготовки:
Толщина заготовки - 1,5 мм.
Диаметр заготовки - 100 мм.
На рисунке 4 представлена схема оснастки, а
также заготовка и деталь для процесса вытяжки.
Рисунок 4 - Оснастка и заготовка для
процесса вытяжки
Для моделирования процесса вытяжки необходимо
задать геометрию заготовки и инструмента (то есть пуансона, матрицы и прижима).
Количество моделируемых в задаче геометрических
элементов равно четырем:
- заготовка;
- пуансон;
- матрица;
- прижим.
Задание номеров заготовки и оснастки необходимо
для дальнейшего построения задачи.
С целью сокращения количества задаваемых
конечных элементов и уменьшения времени расчета при геометрическом
моделировании следует учитывать плоскости геометрической симметрии. В
частности, при моделировании осесимметричной вытяжки достаточно использовать
одну четвертую часть оснастки и заготовки.
Для моделирования оснастки используются
поверхности оснастки, которые касаются заготовки в процессе формообразования.
На рисунке 5 представлена схема моделируемых поверхностей касания оснастки и
заготовка по срединной поверхности с координатами ключевых точек и ориентация
геометрии относительно декартовой системы координат.
Рисунок 5 - Эскиз моделируемых
поверхностей касания оснастки и заготовка
Для моделирования процесса используется тип
элемента - Thin Shell 163. Это оболочковый элемент с 12 степенями свободы.
Данный тип элемента используется как для моделирования заготовки, так и для
моделирования поверхности оснастки.
Для задания свойств материала используется
система единиц СИ [5, 6]:
плотность - кг/м3; длина - м; напряжение - Па;
время - с; сила - Н.
Модель материала - Bilinear
Kinematic.
Материал заготовка - стали 12Х18Н10Т.
Материал оснастки - стали У8.
Скорость перемещения пуансона относительно
матрицы - 1000 мм/с.
Используется два вида кинематических нагрузок:
Перемещение пуансона - пуансон перемещается на
40 мм.
Усилие прижима - усилие прижима постоянно и
составляет 10000 Н.
Следует учесть, что в данной задаче направление
приложенной нагрузки и перемещение должны совпадать с осью, определяющей
перемещение пуансона.
.2. СОЗДАНИЕ РАБОЧЕЙ ПАПКИ И ЗАПУСК ANSYS
На диске «С» создать папку с именем «Vit».. Через
меню «Пуск → Все программы» запустить «ANSYS
Product Launcher»
(рисунок 6).
Рисунок 6 - Запуск
ANSYS Product Launcher
B. Указать лицензию (рисунок 7).
License:
→
ANSYS LS-DYNA
C. Прописать в строке путь к выбранной
папке или выбрать путь, нажав «Browse…».
D. Запустить ANSYS,
нажав «Run».
Рисунок 7 - Запуск ANSYS
В результате запускается окно «ANSYS
LS_DYNA
Utility Menu»,
в котором выполняются основные действия по построению задачи и просмотр
результатов построения (рисунок 8).
Выделим шесть областей для работы (рисунок 8):
E. ANSYS LS_DYNA Utility Menu;
F. ANSYS
Main Menu;
G. Рабочее пространство;
H. Меню рабочих иконок;
I. Командная строка;
J. Меню иконок управления.
Рисунок 8 - Окно «ANSYS
LS_DYNA Utility Menu»
Далее представлено пошаговое моделирование
задачи.
.3. ВЫБОР РЕШАТЕЛЯ
A. Через
ANSYS Main Menu запустить
окно
«Preferences for GUI Filtering» (рисунок
9).
ANSYS Main Menu → Preferences.
B. В окне
«Preferences for GUI Filtering» поставить
галочку
напротив
Structural.
C. В этом же окне поставить точку напротив LS-DYNA
Explicit.. Для
подтверждения нажать «Ok».
Рисунок 9 - Выбор решателя
.4. ВЫБОР ТИПА ЭЛЕМЕНТА

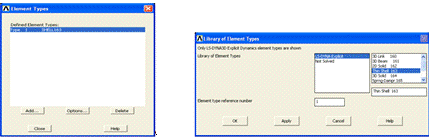

A. Через
ANSYS Main Menu запустить
окно
«Element Types» (рисунок
10).
ANSYS Main Menu → Preprocessor
→ Add/Edit/Delete.
B. В появившемся
окне
«Element Types» нажать
«Add…» и
запустить
окно
библиотеки
элементов
«Library of Element Types».
C. В окне
«Library of Element Types» выбирать
LS-DYNA Explicit.
D. Затем выбирать тип элемента Thin
Shell 163.. Для
подтверждения выбранного типа элемента нажать «Ok».. После
чего в окне «Element
Types» появится
выбранный тип элемента и его номер.. Для закрытия окна «Element
Types» нажать «Close».
Рисунок 10 - Выбор типа элемента
5.5.
ЗАДАНИЕ
КОНСТАНТ ДЛЯ ВЫБРАННОГО ТИПА ЭЛЕМЕНТА

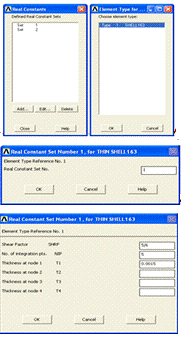

Необходимо задать константы для выбранного типа
элемента заготовки и оснастки. Задаем константы для заготовки (рисунок 11).
A. Через
ANSYS Main Menu запустить
окно
«Real Constants».
ANSYS Main Menu → Preprocessor
→ Real Constants
B. В появившемся
окне
«Real Constants» нажать
«Add…» и
запустить
окно
выбора
типов
элементов
для
реальных
констант
«Element Types for Real Constants».
C. В появившемся
окне
«Element Types for Real Constants» выделить
тип
элемента
«Thin Shell 163».
D. Для подтверждения выбранного типа
элемента нажать «Ok».. В
появившемся
окне
«Real Constants Set Number 1, for THIN SHELL 163» по
умолчанию
стоит
номер
Real Constants Set No. - 1.
F. Для подтверждения нажать «Ok».
В появившемся окне задать значения для типа
элемента Thin
Shell 163 №1:
G. Shear Factor
SHRF - 5/6
H. No. of integration pts. NIP
- 5. Thickness at node 1 T1 - 0.0015
J. Для подтверждения нажать «Ok».
Задаем константы для оснастки. Для этого
повторяем пункты с B по J.
При этом:
Пункт E. В
появившемся
окне
«Real Constants Set Number 2, for THIN SHELL 163» по
умолчанию
стоит
номер
Real Constants Set No. - 2.
Пункт H. No.
of integration pts. NIP - 3.
Пункт I. Thickness
at node 1 T1 - 0.001.
K. В результате в окне «Real
Constants» представлены два
вида заданных констант: Set
1 и Set 2.
L. На этом задание констант окончено.
Нажать «Close» для
закрытия окна «Real
Constants».
Рисунок 11 - Задание констант для
выбранного типа элемента
5.6. ВЫБОР МОДЕЛИ МАТЕРИАЛА И ЗАДАНИЕ СВОЙСТВ
МАТЕРИАЛОВ ЗАГОТОВКИ И ОСНАСТКИ
Задаем модель материала заготовки - Bilinear
Kinematic (рисунок 12).
A. Через
ANSYS Main Menu запустить
окно
«Define Material Models Behavior».
ANSYS Main Menu → Preprocessor
→ Material Props → Material Models
B. В левой
части
окна
«Define Material Models Behavior» в
меню
«Material Models Defined» по
умолчанию
создана
заготовка
материала
Material Model Number 1.
C. В правой
части
окна
«Define Material Models Behavior» в
меню
«Material Models Available» выбрать
(двойным
щелчком
левой
кнопки
мыши)
модель
материала
Bilinear Kinematic.
Окна «Define
Material Models Behavior» → Меню
«Material Models Available» → LS-DYNA → Nonlinear → Inelastic
→ Kinematic Hardening → Bilinear Kinematic
В появившемся
окне
Bilinear Kinematic Material Properties for Material Number 1 задать
свойства
стали
12Х18Н10Т:
D. DENS (плотность
- кг/м3) - 7900
E. EX
(модель упругости - Па) - 195e9
F. NUXY
(коэффициент Пуассона) - 0.3. Yield
Stress (предел текучести
- Па) - 210e6
H. Tangent
Modulus (Тангенциальный
модуль - Па) - 709e6. Для
подтверждения нажать «Ok».
Задать модель материала оснастки - Rigid
Material.
Задаем модель материала и свойства для элемента
оснастки - «Пуансон».
J. В окне «Define
Material
Models Behavior»
создать заготовку материала для оснастки.
Окно Define
Material Models Behavior → Utility Menu (строка
в
верхней
части
окна)
→ Material → New Model…
K. В появившемся окне «Define
Material
ID» в строке Define
Material
ID по умолчанию стоит
номер 2. Для подтверждения нажать «Ok».
L. В левой
части
окна
«Define Material Models Behavior» в
меню
«Material Models Defined» появилась
заготовка
материала
Material Model Number 2. Выделить ее (при условии если не
выделена).. В правой
части
окна
«Define Material Models Behavior» в
меню
«Material Models Available» выбрать
модель
материала
Rigid Material.
Окна «Define
Material Models Behavior» → Меню
«Material Models Available» → LS-DYNA → Rigid Material
В появившемся
окне
«Rigid
Material Properties for Material Number 2»
задать
свойства
стали
У8.
N. DENS -
7850
O. EX
- 210e9
P. NUXY
- 0.3
Q. В строке
Translational Constraint Parameter выбрать
X and Y disps.
R. В строке
Rotational Constraint Parameter выбрать
All rotations.
S. Для подтверждения нажать «Ok».
Задаем модель материала и свойства для элемента
оснастки - «Матрица».
Для этого повторяем пункты с J
по S. При этом:
Пункт K. В
появившемся окне «Define
Material
ID» в строке Define
Material
ID по умолчанию стоит
номер 3. Для подтверждения нажать «Ok».
Пункт L. В
левой части окна «Define
Material
Models Behavior»
в меню «Material
Models Defined»
появилась заготовка материала Material
Model Number
3. Выделить ее (при условии если не выделена).
В появившемся
окне
«Rigid Material Properties for Material Number 3» задать
свойства
стали
У8.
Пункт Q. В
строке
Translational Constraint Parameter выбрать
All disps.
Задаем модель материала и свойства для элемента
оснастки - «Прижим».
Для этого повторяем пункты с J
по S. При этом:
Пункт K. В
появившемся окне «Define
Material
ID» в строке Define
Material
ID по умолчанию стоит
номер 4. Для подтверждения нажать «Ok».
Пункт L. В
левой части окна «Define
Material
Models Behavior»
в меню «Material
Models Defined»
появилась заготовка материала Material
Model Number
4. Выделить ее (при условии если не выделена).
В появившемся окне «Rigid
Material
Properties
for Material
Number 4» задать свойства
стали У8. При этом для элемента оснастки «Прижим» последовательность действий
соответствует пунктам с N
по S без изменений.
T. На этом выбор модели материала и задание
свойств окончено. Закрываем окно
«Define Material Models Behavior».
Рисунок 12 - Выбор модели материала
и задание свойств материалов заготовки и оснастки
На этом этапе построения задачи следует
сохранить базу данных. Сохранить созданную базу данных под именем Vit1.
.6.1. СОХРАНЕНИЕ БАЗЫ ДАННЫХ
Ниже представлена последовательность,
необходимая для построения созданной базы данных (рисунок 13).
A. Через
Utility Menu ANSYS LS_DYNA запустить
окно
«Save DataBase».
ANSYS LS_DYNA Utility Menu →
File → Save as…
B. В строке «Save
Database
to» вместо «*.db»
написать имя базы данных - «Vit1.db».
C. Для подтверждения нажать «Ok».
Рисунок 13 - Сохранение базы данных
5.7.
СОЗДАНИЕ
ГЕОМЕТРИИ
Создавать геометрию заготовки и оснастки будем в
следующей последовательности:
Создать ключевые точки.
По ключевым точкам создать линии.
По линиям создать поверхности.
Перед созданием геометрических объектов
познакомимся с некоторыми приемами геометрической визуализации.
.7.1. ВИЗУАЛИЗАЦИЯ ГЕОМЕТРИЧЕСКИХ ПРИМИТИВОВ
В данном случае к визуализации геометрических
примитивов относим (рисунок 14):
Отображение точек, линий, поверхностей,
элементов, узлов
A. Для отображения точек необходимо через
меню программы ввести следующую команду:
ANSYS LS_DYNA Utility Menu →
Plot → Keypoints → Keypoints
B. Для отображения линий необходимо:
ANSYS LS_DYNA Utility Menu →
Plot → Lines
C. Для отображения поверхностей необходимо:
ANSYS LS_DYNA Utility Menu →
Plot → Areas
D. Для отображения элементов необходимо:
ANSYS LS_DYNA Utility Menu →
Plot → Elements
E. Для отображения узлов необходимо:
ANSYS LS_DYNA Utility Menu →
Plot → Nodes
Отображение номеров точек, линий, поверхностей
F. Через
Utility Menu ANSYS LS-DYNA запустить
окно
«Plot Numbering Controls».
ANSYS LS-DYNA Utility Menu →
PlotCtrls → Numbering…
G. Для отображения номеров точек необходимо
в окне «Plot
Numbering
Controls» поставить галочку
напротив KP
Keypoint
numbers.
H. Для отображения номеров линий необходимо
в окне «Plot
Numbering
Controls» поставить галочку
напротив LINE
Line numbers.. Для
отображения номеров поверхностей необходимо в окне «Plot
Numbering
Controls» поставить галочку
напротив AREA
Area numbers.. Для
подтверждения нажать «Ok».
Вращение, перемещение, увеличение или
уменьшение, позиционирование, а также вписывание в рабочее окно всех
отображенных геометрических объектов (примитивов)
K. Для вращения, перемещения, увеличения
или уменьшения геометрических объектов необходимо в меню иконок управления (справа
от рабочего окна) включить иконку с изображением компьютерной мыши. После чего:
для вращения - нажать и удерживать правую кнопку
мыши, после чего перемещать курсор в рабочей области до достижения желаемого
результата;
для перемещения - нажать и удерживать левую
кнопку мыши, после чего перемещать курсор в рабочей области до достижения
желаемого результата;
для увеличения или уменьшения - вращать колесо
мыши в рабочей области до достижения желаемого результата.
L. Для позиционирования относительно осей координат
использовать в меню иконок управления иконки с изображением параллелограмма с
подсвеченной гранью. При построении данной задачи использовать следующее
позиционирование:
Ось X
- вправо. Ось Y - от Вас. Ось Z
- вверх.
Для позиционирования нажать в меню рабочих
иконок иконку параллелограмма с подсвеченной нижней гранью.
M. Для вписывания в рабочее окно всех
отображенных геометрических объектов использовать в меню рабочих иконок иконку
с изображением увеличительного стекла с вписанным в него параллелограммом.
Следует отметить, что здесь описаны основные
(необходимые для дальнейшего построения задачи) приемы визуализации. Данные
приемы дублируются различными иконками и командами.
Рисунок 14 - Визуализация
геометрических примитивов
.7.2. СОЗДАНИЕ КЛЮЧЕВЫХ ТОЧЕК
Номера и координаты точек представлены в таблице
6. Всего должно быть задано пятнадцать точек (таблица 5).
Таблица 5. Номера и координаты
ключевых точек
Принадлежность
точек геометрическим элементам, заготовке и оснастке
|
Номер
точки
|
Значение
по оси X
|
Значение
по оси Y
|
Значение
по оси Z
|
Заготовка
|
1
|
0
|
0
|
0
|
|
2
|
-0.05
|
0
|
0
|
Пуансон
|
3
|
0
|
0
|
0.00525
|
|
4
|
-0.00883
|
0
|
0.00525
|
|
5
|
-0.001283
|
0
|
0.00125
|
|
6
|
-0.0355
|
0
|
0.00125
|
|
7
|
-0.0325
|
0
|
0.03475
|
Матрица
|
8
|
0
|
0
|
-0.02725
|
|
9
|
-0.00779
|
0
|
-0.02725
|
|
10
|
-0.01179
|
0
|
-0.03125
|
|
11
|
-0.0355
|
0
|
-0.03125
|
|
12
|
-0.0355
|
0
|
-0.00125
|
|
13
|
-0.054
|
0
|
-0.00125
|
Прижим
|
14
|
-0.035
|
0
|
0.00125
|
|
15
|
-0.054
|
0
|
0.00125
|

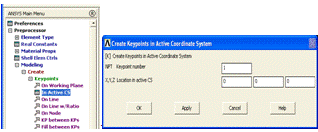

Для создания точек необходимо (рисунок 15):
A. Через
ANSYS Main Menu запустить
окно
«Create Keypoints in Active Coordinate System».
ANSYS Main Menu → Preprocessor
→ Modeling → Create → Keypoints → In Active CS
B. В окне
«Create Keypoints in Active Coordinate System» в
строке
NPT Keypoint number задать номер
точки
- 1.
C. В строке X,Y,Z,
Location
in active
CS в первом окне
задать значение координаты точки по оси X
- 0.. В строке X,Y,Z,
Location
in active
CS во втором окне
задать значение координаты точки по оси Y
- 0.. В строке X,Y,Z,
Location
in active
CS в третьем окне
задать значение координаты точки по оси Z
- 0.. Для подтверждения нажать «Apply».. Затем,
аналогичным образом, ввести значения еще для четырнадцати точек. После ввода
номера и координат последней точки нажать «Ok».
Отобразить построенные точки - пункт 4.7.1.a.
Отобразить номера точек - пункт 4.7.1.f
и пункт 4.7.1.g.
Выполнить позиционирование - пункт 4.7.1.l.
Вписать в рабочее окно построенные
геометрические примитивы (точки) - 2.7.1.m.
H. Для сравнения результаты построения
представлены в рабочем окне ANSYS.
Рисунок 15 - Создание ключевых точек
5.7.3. СОЗДАНИЕ ЛИНИЙ
Линии описывают заготовку и рабочие поверхности
оснастки. Для построения линий соединим ключевые точки, распределенные между
различными геометрическими элементами (рисунок 16):
Заготовка: Точка №1 → Точка №2.
Пуансон: Точка №3 → Точка №4, Точка №4 →
Точка №5; Точка №5 → Точка №6; Точка №6 → Точка №7.
Матрица: Точка №8 → Точка №9, Точка №9 →
Точка №10; Точка №10 → Точка №11; Точка №11 → Точка №12; Точка №12 →
Точка №13.
Прижим: Точка №14 → Точка №15.
A. Через
ANSYS Main Menu запустить
окно
«Create Straight Line».
ANSYS Main Menu → Preprocessor
→ Modeling → Create → Lines → Lines → Straight
Line
B. Для построения линии, описывающей
заготовку, нужно нажать левой кнопкой мыши на точке с номером 1, затем на точку
с номером 2 или ввести номера точек 1, 2 через запятую в строке окна «Create
Straight
Line».
C. Для подтверждения, после ввода номеров
точек в строке, нажать
«Apply».
Для построения линии, описывающей пуансон,
ввести номера точек 3, 4. Нажать «Apply».
Затем номера точек 4, 5. Нажать «Apply»
и т.д. до построения всех линий, относящихся к пуансону. Аналогичным образом
рисуем линии для матрицы и прижима.
D. После ввода последней линии нажать «Ok».
Отобразить построенные линии - пункт 2.7.1.b.
Отобразить номера линий - пункт 2.7.1.d
и пункт 2.7.1.f.
По необходимости выполнить позиционирование и
вписать в рабочее окно;
E. Для сравнения результаты построения представлены
в рабочем окне ANSYS.
Рисунок 16 - Создание линий
.7.4. СОЗДАНИЕ РАДИУСОВ СКРУГЛEНИЯ
Необходимо создать радиус закругления пуансона и
радиус закругления матрицы. Для этого скруглим углы, образованные линиями L4-L5
для пуансона и линиями L8-L9
и L9-L10
для матрицы (рисунок 17).
A. Через
ANSYS Main Menu запустить
окно
«Line Fillet».
ANSYS Main Menu → Preprocessor
→ Modeling → Create → Lines → Line Fillet
B. Для построения скругления пуансона нужно
нажать левой кнопкой мыши на линии с номером L4,
затем на линии с номером L5,
или ввести номера линий 4, 5 через запятую в строке окна «Line
Fillet».
C. Для подтверждения, после ввода номеров
линий в строке, нажать «Apply».. В

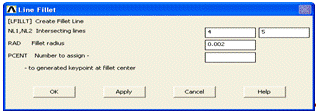

появившемся окне «Line
Fillet» в строке «RAD
Fillet radius»
ввести значения радиуса скругления пуансона - 0.002 (при вводе значений
десятичных цифр вместо запятой ставится точка).. Для подтверждения нажать
«Apply».
Аналогичным образом задать скругление матрицы. При
этом:
Пункт B. Для
верхней части матрицы ввести номера линий 9, 10 через запятую в строке окна «Line
Fillet».
В том случае, когда радиусы скругления пуансона
и матрицы не равны друг другу, следует в пункте D
(для матрицы) вводить соответствующее значение радиуса скругления.
Пункт B. Для
нижней части матрицы ввести номера линий 8, 9 через запятую в строке окна «Line
Fillet».
Пункт D. В
появившемся окне «Line
Fillet» в строке RAD
Fillet radius
ввести значения радиуса скругления для нижней части матрицы - 0.004
Пункты C
и E. Для
подтверждения нажать «Ok».
F. Для сравнения результаты построения
представлены в рабочем окне ANSYS.
G.
Рисунок 17 - Создание радиусов
скругления
5.7.5. СОЗДАНИЕ ПОВЕРХНОСТЕЙ
Для построения задачи достаточно 1/4 части
геометрии заготовки и оснастки. Вследствие этого, для построения поверхности
заготовки и формующих поверхностей оснастки, создадим поверхности поворотом
построенных линий на угол в 90 градусов. Для этого необходимо создать
вспомогательные точки вокруг которых будет осуществляться поворот. (С этой
целью необходимо выполнить последовательность, описанную в пунктах с 4.7.2.A
по 4.7.2.G). Номера и
координаты точек представлены в таблице 6.
Таблица 6. Номера и координаты
вспомогательных точек
Номер
точки
|
Значение
по оси X
|
Значение
по оси Y
|
Значение
по оси Z
|
101
|
0
|
0
|
0.04
|
102
|
0
|
0
|
-0.04
|
Для просмотра результатов построения выполнить
пункты 4.7.1.a, 4.7.1.f,
4.7.1.g; 4.7.1.l
и 4.7.1.m.
A. Для сравнения результаты построения
представлены в рабочем окне ANSYS
(рисунок 18).
Рисунок 18 - Построение
вспомогательных точек
Построение 1/4 поверхности заготовки и формующих
поверхностей оснастки.
Перед построением, для удобства, отобразить
линии и их номера, а также вписать в рабочее окно (рисунок 19).
B. Через
ANSYS Main Menu запустить
окно
«Sweep Lines about Axis».
ANSYS Main Menu → Preprocessor
→ Modeling → Operate → Extrude → Lines → About
Axis
C. Для построения 1/4 поверхности заготовки
нужно выделить линию с номером L1,
нажав на нее левой кнопкой мыши, или ввести номер линий - 1 в строке окна «Sweep
Lines about
Axis».
D. Для подтверждения нажать «Apply».. Выделить
последовательно вспомогательные точки или ввести номера точек через запятую в
строке окна «Sweep
Lines about
Axis» - 101,102.. Для
подтверждения нажать «Apply».. В
появившемся окне «Sweep
Lines about
Axis» в строке ARC
Arc length
in degrees
ввести значение поворота линии в градусах - 90.. Для подтверждения нажать «Apply».
Далее, для построения поверхности пуансона,
выполнить последовательность действий принятую для построения поверхности
заготовки (пункты с 4.7.5.B
по 4.7.5H).
Для построения 1/4 формующей поверхности
пуансона нужно выделить линии с номерами L2,
L3, L4,
L12 и L5,
нажав на них последовательно левой кнопкой мыши, или ввести номера линий -
2,3,4,12,5 через запятую в строке окна «Sweep
Lines about
Axis».
Построение 1/4 формующих поверхностей матрицы и
прижима аналогично построению пуансона и заготовки. При этом для матрицы
вводятся номера линий - L6,
L7, L8,
L14, L9,
L13, L10,
а для прижима - L11.
I. После всех построений, для закрытия окна «Sweep
Lines about
Axis», нажать «Ok».
Выключить номера линий и точек (для этого убрать
галочки, поставленные в пунктах 4.7.1.A
и 4.7.1.B). Отобразить
построенные поверхности и их номера (пункт 4.7.1.C
и 4.7.1.G), после чего, для
удобства, позиционировать и повернуть полученное изображение.
J. Для сравнения результаты построения представлены
в рабочем окне ANSYS.
Рисунок 19 - Построение 1/4
поверхности заготовки и формующих поверхностей оснастки
На этом этапе построения задачи следует
сохранить базу данных (пункт 4.6.1). Сохранить созданную базу данных под именем
Vit2.
5.8.
СОЗДАНИЕ
СЕТКИ КОНЕЧНЫХ ЭЛЕМЕНТОВ
Сетку конечных элементов строить с
использованием построенных поверхностей. Все построения сетки осуществлять
через окно «MeshTool».
Создавать сетку конечных элементов для заготовки
и оснастки будем в следующей последовательности:
разбить линии созданных поверхностей на
сегменты;
выбрать атрибуты для сетки (в данном случае тип
элемента, номер материала и номер констант типа элемента);
построить сетку.
.8.1. РАЗБИЕНИЕ ЛИНИЙ ПОСТРОЕННЫХ ПОВЕРХНОСТЕЙ
Для построения сетки разобьем линии построенных
поверхностей на определенное количество сегментов (рисунок 20):
Линии заготовки - на 20.
Линии поверхностей оснастки, лежащие в плоскости
X-Y
(за исключением линий формующего элемента), - на 10.
Линии поверхностей оснастки, лежащие в
плоскостях симметрии Z-X
и Z-Y
(за исключением линий формующего элемента), - на 3.
Линии формующего элемента - на 6.
Разбиение линий поверхности заготовки
A. Для удобства отобразить линии и их
номера (пункт 4.7.1.B и 4.7.1.H
соответственно). По необходимости позиционировать и вписать в рабочее окно.
B. Через ANSYS
Main Menu
запустить окно «MeshTool».
ANSYS Main Menu → Preprocessor
→ Meshing → MeshTool
C. Запустить окно «Element
Size on
Picked…» для выделения
линий.
Окно «Mesh Tool»
→ Раздел
«Size Controls:» → Lines → Set
D. В появившемся окне «Element
Size on
Picked…» в строке ввести
через запятую номера линии поверхности заготовки: L1,
L15, L16
- 1,15,16 (или нажать левой кнопкой мыши на линии с соответствующими номерами).
E. Для подтверждения нажать «Ok».. В
появившемся
окне
«Element Sizes on Picked Lines» в
строке
NDIV No. of element divisions ввести
количество
сегментов
- 20.
G. Для подтверждения нажать «Applye».
Разбиение линий поверхностей оснастки, лежащих в
плоскости X-Y
Для этого выполнить пункты с B
по G При этом:
Пункт D В
появившемся окне «Element
Size on
Picked…» в строке ввести
через запятую номера линий поверхностей оснастки, лежащих в плоскости X-Y
(за исключением линий формующего элемента): пуансон L37,
L38, L39,
L40, матрица L25,
L26, L27,
L28, L29,
L30, прижим L42,
L43;
все номера линий, вводимых в строке окна «Element
Size on
Picked…», -
37,38,39,40,25,26,27,28,29,30,42,43
Пункт F В
появившемся окне «Element
Sizes on
Picked Lines»
в строке NDIV
No. of
element divisions
ввести количество сегментов - 10
Разбиение линий поверхностей оснастки, лежащих в
плоскостях симметрии Z-X
и Z-Y
Для этого выполнить пункты с B
по G При этом:
Пункт D. В
появившемся окне «Element
Size on
Picked…» в строке ввести
через запятую номера линий поверхностей оснастки, лежащих в плоскостях
симметрии Z-X
и Z-Y
(за исключением линий формующего элемента):
плоскость симметрии Z-X:
пуансон L3, L4,
L12, L5,
матрица L7, L8,
L14, L9,
L13, L10,
прижим L11;
плоскость симметрии Z-Y:
пуансон L32, L33,
L34, L35,
матрица L18, L19,
L20, L21,
L22, L23,
прижим L41;
все номера линий, вводимых в строке окна «Element
Size on
Picked…», -
3,4,12,5,6,8,4,9,13,10,11,32,33,34,35,18,19,20,21,22,23,41
Пункт F. В
появившемся
окне
«Element Sizes on Picked Lines» в
строке
NDIV No. of element divisions ввести
количество
сегментов
- 3
Разбиение линий поверхностей формующего
элемента.
Для этого выполнить пункты с B.
по F. При этом:
Пункт D В
появившемся окне «Element
Size on
Picked…» в строке ввести
через запятую номера линий поверхностей формующих элементов оснастки:
пуансон L2,
L31, L36,
матрица L6, L17,
L24;
все номера линий, вводимых в строке окна «Element
Size on
Picked…», -
2,31,36,6,17,24
Пункт F В
появившемся окне «Element
Sizes on
Picked Lines»
в строке NDIV
No. of
element divisions
ввести количество сегментов - 6
H. Для подтверждения нажать «Ok».
I. Таким образом, разбиты все линии
построенных поверхностей оснастки и заготовки.
Рисунок 20 - Разбиение линий
построенных поверхностей
5.8.2. СОЗДАНИЕ СЕТКИ КОНЕЧНЫХ ЭЛЕМЕНТОВ
Для удобства отобразить построенные поверхности
и их номера (пункты 4.7.1.C
и 4.7.1.I).
Сетка конечных элементов для заготовки. Задать
атрибуты сетки для заготовки (рисунок 20).
Для этого открыть, если не открыто, окно «Mesh
Tool», пункт 4.8.1.B.
Окно «Mesh Tool»
→ Element Attributes: → Global → Set
B. В появившемся окне «Meshing
Attributes» в строке «[MAT]
Material
number» выбираем номер 1
(в общем случае первый номер стоит по умолчанию).
C. В строке «[REAL]
Real constant
set number»
выбираем номер 1(в общем случае первый номер стоит по умолчанию).. Для
подтверждения нажать «Ok».
Для определения геометрии сетки (рисунок 20):
E. Поставить точку перед «Quad».
Окно «Mesh Tool»
→ Shape: → Quad
F. Поставить точку перед «Mapped».
Окно «Mesh Tool»
→ Shape: → Mapped. Определить
геометрический примитив, на который будет накладываться сетка.
Окно «Mesh
Tool» → Mesh:
→ Areas (значение Areas
стоит в первой строке меню Mesh:
по умолчанию). Для выделения поверхности с целью построения на ней сетки
запустить окно «Mesh
Areas».
Окно «Mesh
Tool» → Раздел «Mesh:»
→ Mesh. Для
построения сетки нужно выделить поверхность заготовки - A1,
нажав на нее левой кнопкой мыши или ввести номер поверхности заготовки - 1 в
строке окна «Mesh
Areas» (рисунок 21).
J. Для подтверждения нажать «Ok».
Отобразить сетку конечных элементов заготовки
(пункт 4.7.1.D). Позиционировать
по необходимости.. Для сравнения результаты построения представлены в
рабочем окне ANSYS.
Сетка конечных элементов для пуансона
Для удобства отобразить построенные поверхности
(пункт 4.7.1.C).
Выполнить действия с 4.8.2.A
по 2.8.2.J. При этом:
Пункт B. В
появившемся окне «Meshing
Attributes» в строке «[MAT]
Material
numbe» выбираем номер 2.
Пункт C. В
строке
«[REAL] Real constant set number» выбираем
номер
2.
Пункт I. Для
построения сетки нужно последовательно выделить поверхности пуансона A2,
А4, А5, А6, А3.
При этом следует соблюдать следующий порядок
выделения:
выделить поверхности A2,
А4, А5, А6 или ввести номер поверхностей пуансона - 2,4,5,6 в строке окна «Mesh
Areas».. В
окне
«Mesh Areas» нажать «Apply»;
выделить поверхность перехода дна пуансона к
формующему элементу пуансона - A3
или ввести номер поверхностей пуансона - 3 в строке окна «Mesh
Areas».
Сетка конечных элементов для матрицы
Для удобства отобразить построенные поверхности
(пункт 4.7.1.C).
Выполнить действия с 4.8.2A
по 4.8.2.J. При этом:
Пункт B. В
появившемся окне «Meshing
Attributes» в строке «[MAT]
Material
number» выбираем номер 3.
Пункт C. В
строке
«[REAL] Real constant set number» выбираем
номер
2.
Пункт I. Для
построения сетки нужно последовательно выделить поверхности матрицы A7,
А9, А10, А11, А12, А13, А8.
При этом следует соблюдать следующий порядок
выделения:
выделить поверхности A7,
А9, А10, А11, А12, А13 или ввести номер поверхностей матрицы - 7,9,10,11,12,13
в строке окна «Mesh
Areas»;
в окне «Mesh
Areas» нажать «Apply»
(пункт 4.8.2.L);
выделить поверхность перехода дна матрицы к
формующему элементу матрицы - A8
или ввести номер поверхностей пуансона - 8 в строке окна «Mesh
Areas».
Сетка конечных элементов для прижима
Для удобства отобразить построенные поверхности
(пункт 4.7.1.C).
Выполнить действия с 4.8.2.A
по 2.8.J. При этом:
Пункт B. В
появившемся окне «Meshing
Attributes» в строке «[MAT]
Material
number» выбираем номер 4.
Пункт C. В
строке
«[REAL] Real constant set number» выбираем
номер
2.
Пункт I. Для
построения сетки нужно нажать левой кнопкой мыши на поверхность прижима A14
или ввести номер поверхности прижима - 14 в строке окна «Mesh
Areas».
Отобразить сетку конечных элементов заготовки
(пункт 4.7.1.D). Позиционировать
по необходимости.. Для сравнения результаты построения представлены в
рабочем окне ANSYS.
Рисунок 21 - Создание сетки конечных
элементов
5.9.
СОЗДАНИЕ
ИДЕНТИФИКАЦИОННЫХ ЧАСТЕЙ
Создание частей необходимо для идентификации
элементов (рисунок 22).
Создание части на заготовку
Для создания части на заготовку необходимо
выделить все элементы заготовки.
A. Через
Utility Menu ANSYS LS_DYNA запустить
окно
«Select Entities».
ANSYS LS_DYNA Utility Menu →
Select → Entities...
B. В первой строчке окна «Select
Entities» выбрать Elements.
C. Во второй строчке окна «Select
Entities» выбрать By
Attributes (внешний вид окна
«Select Entities»
изменится).. В третьей строке ввести номер 1 (обозначение номера материала
заготовки).. Для подтверждения нажать «Ok».
Отобразить сетку конечных элементов заготовки
(пункт 4.7.1.D). При этом в
рабочем окне останутся элементы, относящиеся к заготовке (точнее, к материалу
заготовки).
F. Через
ANSYS Main Menu запустить
окно
«Parts Data Written for LS-DYNA».
ANSYS Main Menu → Preprocessor
→ LS-DYNA Options → Parts Options
G. В окне «Parts
Data Written
for LS-DYNA»
поставить точку напротив «Add Part».
H. Для подтверждения нажать «Ok».. В
появившемся окне «Parts
Data Written
for LS-DYNA»
в строке «Part
ID Number»
ввести номер 1 (номер-имя создаваемой части).. Для подтверждения нажать «Ok».. В
появившемся окне «EDPART
Command» прописаны номер и
данные созданной части.. Закрыть окно «EDPART
Command».
Создание части на пуансон
Для создания части на пуансон выполнить действия
с пункта 4.9.A по пункт 4.9.L.
При этом:
Пункт D. В
третьей строке ввести номер 2.
Пункт I. В
появившемся окне «Parts
Data Written
for LS-DYNA»
в строке «Part
ID Number»
ввести номер 2.
Создание части на матрицу
Для создания части на матрицу выполнить действия
с пункта 4.9.A по пункт 4.9.L.
При этом:
Пункт D. В
третьей строке ввести номер 3.
Пункт I. В
появившемся окне «Parts
Data Written
for LS-DYNA»
в строке «Part
ID Number»
ввести номер 3.
Создание части на прижим
Для создания части на прижим выполнить действия
с пункта 4.9.A по пункт 4.9.L.
При этом:
Пункт D. В
третьей строке ввести номер 4.
Пункт I. В
появившемся окне «Parts
Data Written
for LS-DYNA»
в строке «Part
ID Number»
ввести номер 4.
«Фиксация» созданных частей
M. Через Utility
Menu ANSYS
LS_DYNA
отобразить сетку конечных элементов всех объектов (отобразить все элементы).
ANSYS LS_DYNA Utility Menu →
Select → Everything
Выполнить пункт
4.9.F.
N. В окне
«Parts Data Written for LS-DYNA» поставить
точку
напротив
«Create all parts». Для подтверждения нажать «Ok»
(пункт 4.9.H).
O. В появившемся окне «EDPART
Command» прописаны номер и
данные всех созданных частей.. Закрыть окно «EDPART
Command».
Рисунок 22 - Создание
идентификационных частей
На этом этапе построения задачи следует
сохранить базу данных (пункт 4.6.1). Сохранить созданную базу данных под именем
Vit3.
.10. ЗАДАНИЕ КОНТАКТНЫХ ПАР И КОЭФФИЦИЕНТА
ТРЕНИЯ
В процессе формообразования происходит контакт
между заготовкой и неподвижной или подвижной поверхностью инструмента или даже
между элементами листа друг с другом. Математическая модель контакта включает в
себя определение контакта-проникновения и наложение ограничений для
предотвращения проникновения.
Задать тип контакта «поверхность о поверхность»
- «автоматический» (рисунок 23).. Через
ANSYS Main Menu запустить
окно
«Contact Parameter Definitions».Main Menu → Preprocessor → LS-DYNA
Options → Contact → Define Contact
B. В появившемся
окне
«Contact Parameter Definitions» в
разделе
«Contact Type» в левом
окне
выбрать
«Surface to Surf».
C. В разделе «Contact
Type» в правом окне
выбрать «Automatic
(ASTS)».. В строке «Static
Friction
Coefficient» задать
коэффициент трения - 0.12.. Для выбора контактной пары с заданными
параметрами нажать «Ok».
Задать контактную пару заготовка-пуансон.. В
появившемся окне «Contact Options»
в строке «Contact Component or Part no.»
выбрать часть под номером - 1.. В строке «Target
Component
or Part
no. » выбрать часть
под
номером - 2.. Для подтверждения нажать «Apply».
Аналогичным образом задать контактные пары
заготовка-матрица, заготовка-прижим и прижим-матрица. Для этого выполнить
пункты с E по H.
При этом:
для контактной пары заготовка-матрица в пункте G
ставить - 3.
для контактной пары заготовка-прижим в пункте G
ставить - 4.
для контактной пары прижим-матрица в пункте F
ставить - 4, а в пункте G
ставить - 3.. В заключение для подтверждения нажать «Ok».
(Следует отметить, в некоторых случаях помимо
коэффициента трения задаются коэффициент вязкостного трения и коэффициент
демпфирования вязкости, а также учет изменения толщины в контактном алгоритме.)
Рисунок 23 - Задание контактных пар
и коэффициента трения
5.11.
ЗАДАНИЕ
ГРАНИЧНЫХ УСЛОВИЙ
Граничные условия задаются на узлы заготовки,
лежащие в плоскости симметрии. В данном случае необходимо задать граничные
условия для плоскости симметрии Z-X
и для плоскости симметрии Z-Y
(рисунок 24).. Через ANSYS Main Menu запустить
окно
«Apply U ,ROT on Nodes».Main Menu → Preprocessor → LS-DYNA Options →
Constraints → Apply → On Nodes
Задать граничные условия для плоскости симметрии
Z-X. После
появления окна «Apply
U ,ROT
on Nodes»
выбрать периодическим нажатием левой кнопки мыши все узлы заготовки, лежащие
вдоль оси X.
Для удобства выделения позиционировать
построенную сетку (пункт 4.7.1).. В окне «Apply
U ,ROT
on Nodes»
для подтверждения нажать «Ok».. В
появившемся окне «Apply
U ,ROT
on Nodes»
в окне строки «Lab2
DOFs to
be constrained»
выделить UY, ROTX,
ROTZ.. Для
подтверждения нажать «Apply».. В
результате на выделенных узлах высветятся стрелки, отображающие запрет на
перемещение и вращение вдоль и вокруг заданных в пункте D
осей координат.
Задать граничные условия для плоскости симметрии
Z-Y
Для этого выполнить пункты с B
по E. При этом:
в пункте B
выбрать периодическим нажатием левой кнопки мыши все узлы заготовки, лежащие
вдоль оси Y;
в пункте
D в
окне
строки
«Lab2 DOFs to be constrained» выделить
UX, ROTY, ROTZ.
G. В заключение для подтверждения нажать «Ok».. В
результате выделены узлы всех плоскостей симметрии.
5.12. ЗАДАНИЕ КИНЕМАТИЧЕСКИХ НАГРУЗОК
Так как для реальных задач время процесса
относительно велико, то это требует очень большого количества шагов по времени
и возрастания вычислительных затрат. Для снижения времени счета скорость
движения пуансона в математической модели существенно завышается. Можно также
искусственно завысить плотность материала заготовки, что позволяет увеличить
шаг по времени и провести полный расчет за обозримое время.
В качестве кинематических нагрузок зададим
перемещение на пуансон и усилие на прижим. Для этого построить график
перемещения от времени и график усилия от времени (рисунок 25).
Для построения графиков необходимо рассчитать
время процесса формообразования. Пуансон переместится на 30 мм со скоростью
1000 мм/с, следовательно, время на перемещение составляет - 0.03 секунды.
Задание данных для времени, перемещения и усилия
Задать имя параметра для времени:. Через
Utility Menu ANSYS LS_DYNA запустить
окно
«Array Parameters».LS_DYNA Utility Menu → Parameters → Array Parameters
→ Define/Edit…
B. В окне
«Array Parameters» нажать
«Add…».
C. В появившемся
окне
«Add New Array Parameter» в строке
«Par Parameter name» задать имя
для
параметра
времени
- TIME.
D. Для подтверждения нажать «Ok».
Для задания имени параметра для перемещения
необходимо выполнить пункты с B
по D. При этом:
в пункте C
в строке Par
Parameter
name задать имя для
параметра перемещение - DISP.
Для задания имени параметра для усилия
необходимо выполнить пункты с B
по D. При этом:
в пункте C
в строке «Par
Parameter
name» задать имя для
параметра усилие - FORCE.
Задать табличные данные для времени:. В
окне
«Array Parameters» в разделе
«Currently Defined Array Parameters: (Arrays larger than 3D not shown)» выбрать,
выделив,
строку
с
именем
TIME.
F. В окне
«Array Parameters» нажать
« Edit…».
G. В появившемся окне «Array
Parameter
TIME» в разделе Selected:
NONE во второй строке
ставим значение времени - 0.03 (в первой строке оставляем 0 по умолчанию).. Для
подтверждения в окне «Array
Parameter
TIME» в меню «File»
выбрать
«Apple/Quit».
Для задания табличных данных для перемещения
необходимо выполнить пункты с E
по H. При этом:
пункт E, в
окне
«Array Parameters» в разделе
«Currently Defined Array Parameters: (Arrays larger than 3D not shown)» выбрать,
выделив,
строку
с
именем
DISP;
пункт G,
в окне «Array
Parameter
DISP» в разделе «Selected:
NONE» во второй строке
ставим значение перемещения - -0.03 (в первой строке оставляем 0 по умолчанию).
Для задания табличных данных для усилия
необходимо выполнить пункты с E
по H. При этом:
пункт E, в
окне
«Array Parameters» в разделе
«Currently Defined Array Parameters: (Arrays larger than 3D not shown)» выбрать,
выделив,
строку
с
именем
FORCE;
пункт G,
в окне «Array
Parameter
FORCE» в разделе «Selected:
NONE» в первой и во
второй строке ставим - -10000.. Завершив ввод данных, для закрытия окна
«Array Parameters»
нажать «Close».
Построение графиков перемещения и усилия. Для
построения графика перемещения через ANSYS
Main Menu
запустить окно «Specify
Loads for
LS-DYNA
Explicit».
ANSYS Main Menu → Preprocessor
→ LS-DYNA Options → Loading Options → Specify Loads
K. В появившемся
окне
«Specify Loads for LS-DYNA Explicit» в
окне
раздела
«Load Labels» выбрать RBUZ.
L. В строке
«Component name or PART number» выбрать
номер
пуансона
- 2.
M. В строке
«Parameter name for time values» выбрать
параметр
времени
- TIME.
N. В строке «Parameter
name for data values» выбрать
параметр перемещения - DISP.
O. Для подтверждения нажать «Apply».
Для построения графика усилия выполнить пункты с
J по N.
При этом:
пункт K,
в окне раздела «Load
Labels» выбрать RBFZ;
пункт L, в
строке
«Component name or PART number» выбрать
номер
прижима
- 4;
пункт N, в
строке
«Parameter name for data values» выбрать
параметр
усилия
- FORCE.
P. Для подтверждения нажать «Ok».
Рисунок 25 - Задание кинематических
нагрузок
.13. УЧЕТ HOURGLASS
Учет Hourglass
позволяет избежать искривления сетки в процессе расчета (рисунок 26).. Через
ANSYS Main Menu запустить
окно
«Define Hourglass Material Properties».Main Menu → Solution →
Analysis Options → Hourglass Ctrls → Local
B. В окне
«Define Hourglass Material Properties» в
строке
«Material Reference number» ставим
номер
материала
заготовки
- 1.
C. В разделе
«Material Property Values» в строке
«VAL1 Hourglass control type» ставим
рекомендуемый
коэффициент
- 4.
D. В строке
VAL5 Shell bending coefficient - 0.1
E. В строке «VAL6
Shell warping
coefficient»t
- 0.1 (в остальные строках оставляем значения, выставленные по умолчанию).
F. Для подтверждения нажать «Ok».
Рисунок 26 - Учет
hourglass
.14. ЗАДАНИЕ ВРЕМЕНИ ДЛИТЕЛЬНОСТИ ПРОЦЕССА
Время длительности процесса соответствует
времени, рассчитанному в пункте 2.12, и составляет - 0.03 с (рисунок 27).. Через
ANSYS Main Menu запустить
окно
«Solution Time for LS-DYNA Explicit».Main Menu → Solution → Time
Controls → Solution Time
B. В окне
«Solution Time for LS-DYNA Explicit» в
строке
[TIME] Terminate at Time: ставить
- 0.03
C. Для подтверждения нажать «Ok».
Рисунок 27 - Задание времени
длительности процесса
.15. ЗАДАНИЕ ФОРМАТА БАЗЫ ДАННЫХ РАСЧЕТА
При расчете могут быть записаны две базы данных.
Одна для просмотра результатов в ANSYS
(такой файл пишется под расширением *.rst.),
другая для просмотра результатов в LS_DYNA
(такой файл пишется под названием d3plot).
Задать запись в двух форматах (рисунок 28).. Через
ANSYS Main Menu запустить
окно
«Specify Output File Types for LS-DYNA Solver».Main Menu → Solution →
Output Controls → Output file Types
B. В окне
«Specify Output File Types for LS-DYNA Solver» в
строке
«Produce output for…» выбираем
«ANSYS and LS-DYNA».
C. Для подтверждения нажать «Ok».
Рисунок 28 - Задание формата базы
данных расчета
ЗАДАНИЕ КОЛИЧЕСТВА ШАГОВ РАСЧЕТА
Количество шагов примем равным - 100 (рисунок
29).. Через ANSYS Main Menu запустить
окно
«Specify File Output Frequency».Main Menu → Solution → Output
Controls → File Output Freq → Number of Steps
B. В окне
« Specify File Output Frequency » в
разделе
«[EDHTIME] Specify Time-History Output Interval:» в
строке
«Number of Output Steps» ввести количество
шагов
- 100.
C. Для подтверждения нажать «Ok».
Рисунок 29 - Задание количества
шагов расчета
На этом этапе построения задачи следует
сохранить базу данных (пункт 4.6.1). Сохранить созданную базу данных под именем
Vit4.
.16. ЗАПУСК ЗАДАЧИ НА РАСЧЕТ
Полученная база данных готова к расчету.
Запустить базу на расчет (рисунок 30):
A. ANSYS Main Menu →
Solution → Solve
Появилось два
окна:
«/STATUS Command» и
«Solve Current Load Step».
B. Для подтверждения в окне «Solve
Current Load
Step» нажать «Ok».. Далее
появляется окно решателя LS-DYNA
«C:\WINDOWS\system32\cmd.exe».
Основные элементы управления расчетом
Рассмотрим основные команды управления
расчетом.. Сочетание клавиш Ctrl
→
C приводит расчет в
режим ожидания. При этом появляется строка для ввода команды.
Команда в виде сочетания клавиш s
→
w →
2 позволяет определить время расчета.
Команда в виде сочетания клавиш s
→
w →
1 позволяет досрочно прервать расчет.. По окончании расчета появляется
окно с сообщением «Solution
is done!»,
подтверждающее окончание расчета.. Для закрытия
окна
«Solution is done!» нажать
«Close».
Рисунок 30 - Запуск задачи на расчет
На этом построение задачи и получение расчета
завершено.
.
ПРОСМОТР РЕЗУЛЬТАТОВ МОДЕЛИРОВАНИЯ В КОНЕЧНО- ЭЛЕМЕНТНОМ КОМПЛЕКСЕ ANSYS
Для просмотра результатов моделирования
воспользуемся постпроцессором конечно-элементным комплексом ANSYS.
.1. ГЕНЕРАЦИЯ ПОСТПРОЦЕССОРА ANSYS
Загрузить рассчитанную базу данных с разрешением
«*.rst.». Если после
решения задачи Вы вышли из ANSYS,
необходимо, перед загрузкой расчетной базы, загрузить ту базу, которая
запускалась на расчет. Это необходимо для отображения не только элементов
заготовки, но и элементов оснастки (рисунок 31).
Загрузка построенной базы данных. Через
меню рабочих иконок запустить окно «Open
ANSYS Files».. В
появившемся окне «Open
ANSYS Files»
выбрать последнюю, сохраненную при построении задачи, базу данных - «Vit4».. При
этом имя выбранной базы данных пропишется в строке «Имя файла:».. Для загрузки
выбранной базы данных нажать «Открыть».
Загрузка рассчитанной базы данных. Через
ANSYS Main Menu запустить
окно
«Data and File Options».Main Menu → General Postproc → Data &
File Options
F. В появившемся
окне
«Data and File Options» по умолчанию
в
окне
«Data to be read» выбрано
All items и в
строке
«Results file to be read» стоит
точка
напротив
«Read single result file» (если
нет,
привести
в
соответствие).
Нажать
многоточие.
G. В появившемся окне «Открыть» выбрать
рассчитанную базу данных с расширением *.rst
- Vit4.rst.. При
этом имя выбранной базы данных пропишется в строке «Имя файла:».. Для загрузки
выбранной базы данных нажать «Открыть».
Рисунок 31 - Генерация постпроцессора
ANSYS
.2. ПРОСМОТР РАССЧИТАННЫХ ШАГОВ
Для просмотра количества шагов и времени каждого
шага загрузить окно «SET.LIST
Command» (рисунок 32).. Через
ANSYS Main Menu запустить
окно
«SET.LIST Command».Main Menu → General Postproc → Results Summary
B. В появившемся окне «SET.LIST
Command» в первом столбце
«SET» прописано
количество шагов (было рассчитано 102 шага).. Во втором столбце «TIME/FREQ»
прописано время каждого шага.
Рисунок 32 - Просмотр рассчитанных
шагов
.3. ВЫБОР МАСШТАБА ОТОБРАЖЕНИЯ ГЕОМЕТРИИ
Для просмотра результатов необходимо установить
величину истинных перемещений. Для установки величины истинных перемещений
загрузить окно «Displacement
Display Scaling»
(рисунок 33).. Через Utility Menu ANSYS
LS_DYNA запустить
окно
«Displacement Display Scaling».LS_DYNA Utility Menu → PlotCtrls →
Style → Displacement Scaling …
B. В окне
«Displacement Display Scaling» в разделе
«DMULT Displacement scale factor» поставить
точки
напротив
«1.0 (true scale)».
C. Для подтверждения нажать «Ok».
Рисунок 33 - Выбор масштаба
отображения геометрии
6.4. ЗАГРУЗКА ВЫБРАННОГО ШАГА РАСЧЕТА
Для просмотра результатов необходимо прочитать
один из рассчитанных шагов загруженной расчетной базы. Загружать шаг выделением
нужного шага из списка вручную.
Загрузить 100-й шаг (рисунок 34).. Для
загрузки шага через ANSYS
Main Menu
запустить окно «Results
File: Vit4».
ANSYS Main Menu → General
Postproc → Read Results → By Pick
B. В окне «Results
File: Vit4»
выделить сотый шаг.. Для чтения выбранного шага нажать «Read».. Для
закрытия окна «Results File: Vit4»
нажать «Close».

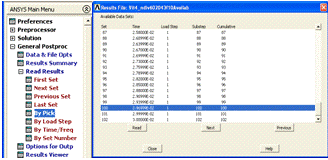

Рисунок 34 - Загрузка выбранного
шага
.5. ОТОБРАЖЕНИЕ ЗНАЧЕНИЙ НАПРЯЖЕНИЙ И
ДЕФОРМАЦИЙ
Для анализа результатов моделирования отобразить
значения интенсивности напряжений и деформаций (рисунок 35).
Отобразить значения напряжений. Через
ANSYS Main Menu запустить
окно
«Contour Nodal Solution Data».Main Menu → General Postproc → Plot
Results → Contour Plot → Nodal Solu
B. В окне
«Contour Nodal Solution Data» выделить
строку
напряжений
по
Мизесу
- «von Mises stress».
Окно «Contour
Nodal Solution Data» → Nodal Solution → Stress → von Mises
stress
C. Для подтверждения нажать «Ok».
Отобразить значения деформаций
Выполнить пункты с A
по
C.
Пункт B. В
окне «Contour
Nodal Solution
Data» выделить строку
деформаций по Мизесу -« von
Mises plastic
strain».
Окно «Contour
Nodal Solution Data» → Nodal Solution → Plastic Strain → von
Mises plastic strain
D. Для сравнения эпюры распределения интенсивности
напряжений представлены в рабочем окне ANSYS.. Для
сравнения эпюры распределения интенсивности деформаций представлены в рабочем
окне ANSYS.
Аналогичным образом осуществляется отображение
эпюр распределения напряжений и деформаций по осям координат.
Рисунок 35 - Отображение значений
напряжений и деформаций
Следует отметить, что расчет дает возможность
для визуализации и анализа большего количества данных, и приведенные эпюры лишь
часть из них.
.6. ЗАВЕРШЕНИЕ РАБОТЫ В КОНЕЧНО-ЭЛЕМЕНТНОМ
КОМПЛЕКСЕ ANSYS
Выход из программы должен выполняться в
следующей последовательности (рисунок 36):. Через Utility
Menu ANSYS
LS_DYNA
(или нажать на крест в правом верхнем углу окна ANSYS
LS_DYNA
Utility Menu)
запустить окно «Exit
from ANSYS».
ANSYS LS_DYNA Utility Menu →
File → Exit …
B. В появившемся окне «Exit
from ANSYS»
поставить точку напротив Quit
- No Save!
(в данном случае выходим из ANSYS
без сохранения).. Для подтверждения и выхода из программы нажать «Ok».
Рисунок 36 - Завершение работы в
конечно-элементном комплексе ANSYS
На этом этапе работа в конечно-элементном
комплексе ANSYS завершена.
ЗАКЛЮЧЕНИЕ
Рассмотрена методика анализа формоизменяющих
операций листовой штамповки с использованием программного комплекса ANSYS\LS-DYNA.
Описаны особенности каждого этапа решения
задачи, и показаны возможности программного комплекса в каждом из этапов.
Особое внимание уделено выбору моделей поведения
деформируемого металла, которые наиболее полно раскрывают возможности анализа и
корректны для операций штамповки из листа.
Показаны возможности постпроцессора программного
комплекса для анализа полученных результатов и приведены его возможности.
Использование программного комплекса ANSYS\LS-DYNA
показано на примере анализа операции осесимметричной вытяжки тонколистовой
заготовки.
СПИСОК ЛИТЕРАТУРЫ
1. Каплун,
А.Б. ANSYS в руках
инженера / А.Б.Каплун, Е.М.Морозов, М. А.Олферьева. - М.: Едиториал УРСС, 2003.
- 272 с.
2. Сегерлинд,
Л. Применение метода конечных элементов: пер. с англ. / Л.Сегерлинд. - М.: Мир,
1979. - 392 с.
. Скрипачев,
А.В. Инженерный анализ в листовой штамповке/ А.В.Скрипачев. Тольят. гос. ун-т.
- Тольятти, 2004. - 90 с.
. Чигарев,
А.В. ANSYS для
инженеров / А.В.Чигарев, А.С.Кравчук, А.Ю.Смалюк. - М.: Машиностроение-1, 2004.
- 512 с.
. Басов,
К.А. ANSYS в примерах
и задачах / К.А.Басов. - М.: КомпьютерПресс, 2002. - 224 с.
. Басов,
К.А. ANSYS: справочник
пользователя / К.А.Басов. - М.: ДМК Пресс, 2005. - 640 с.
. Бреббия,
К. Методы граничных элементов / К.Бреббия [и др.] - М.: Мир, 1987. - 524 с.
. Норри,
Д. Введение в метод конечных элементов / Д.Норри, Ж. де Фриз. - М.: Мир, 1981.
- 304 с.
. Матвеев,
С.А. Возможности конечно-элементного анализа при решении технологических задач
обработки металлов давлением // С.А.Матвеев, В.С.Мамутов, К.М.Иванов. Обработка
металлов давлением. - 2002. - № 8. - С.23-28.
. Бузлаев,
Д. В. Современные методы компьютерного моделирования процессов листовой
штамповки // Д.В.Бузлаев. САПР и графика. - 2002. - № 6.- С.25-30.
