Проектирование фасонного резца, долбяка, протяжки для обработки отверстий
Содержание:
1. Проектирование
фасонного резца
1.1 Общие
положения о фасонном резце
1.2 Расчет
профиля фасонного резца
.3 Расчет
круглого фасонного резца
2. Проектирование
долбяка
2.1 Расчет
долбяков для нарезания прямозубых колес внешнего зацепления:
2.1.1
Определить конструктивные размеры элементов долбяка
.1.2
Определение величины смещения выходного перереза
.1.3
Определение размеров зубца долбяка
.1.4
Определение габаритных размеров и размеров посадочных мест долбяка. Диаметр
круга выступов долбяка в выходном сечении
.1.5
Выбор геометрических параметров режущей части
.
Проектирование протяжки для обработки отверстий
.1
Общая схема расчета протяжки для отверстия
Литература
1. Проектирование фасонного резца
Дано: d1=100
мм, d2= 115e8
мм, d3=110 мм, d4=
105 мм, d5= 98 мм, l1=
10 мм,
l2=20 мм, l3=
55 мм, Материал, механические свойства - ЛС 59-1Т, НВ 110
.1 Общие положения о фасонном резце
Фасонные резцы применяются для обработки
поверхностей сложного профиля на станках токарной группы и реже па строгальных
(долбежных) станках в условиях серийного и массового производства. Как правило,
они являются специальными инструментами, предназначенными для обработки одной
детали. Преимущества фасонных резцов - строгая идентичность обработанных
деталей, большой срок службы, высокая общая и размерная стойкость, совмещение
предварительной и окончательной обработки, простота установки и наладки на
станке - делают их незаменимыми в автоматизированном производстве, особенно на
токарных автоматах.
Фасонные резцы классифицируют по нескольким
признакам:
по типу станка - токарные, автоматные,
строгальные (долбежные);
по форме тела резца - круглые (дисковые),
призматические, стержневые. Реже применяются винтовые и улиточные резцы;
по положению передней плоскости резца - с обычной
заточкой и с боковой заточкой;
по положению базовой поверхности резца (оси
посадочного отверстия у круглых или опорной плоскости у призматических)
относительно оси детали - резцы обычной установки и резцы особой установки.
Последние, в свою очередь, могут быть с базой, развернутой в горизонтальной
плоскости на угол ш, и с боковым наклоном корпуса (обычно призматические резцы)
- рис.3;
по виду обрабатываемой поверхности - наружные,
внутренние, торцовые. Последние могут бить как наружные с базой, развернутой на
угол ш = 90°;
по направлению подачи - с радиальной и
тангенциальной подачей (соответственно радиальные и тангенциальные резцы) -
тангенциальные резцы;
по конструкции, способу соединения режущей части
и корпуса, материалу режущей части: насадные и хвостовые (круглые); цельные,
сварные, паяные; быстрорежущие и твердосплавные.

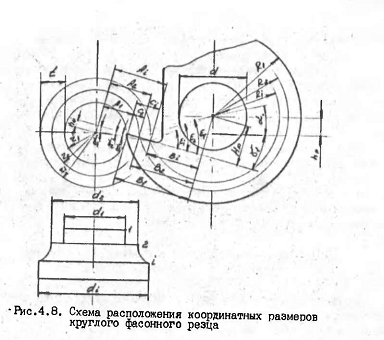

Рис. 1 Схема расположения координатных аразмеров
круглого фасонного резца
1.2 Расчет
профиля фасонного резца
1) hu= r1*sin
γ1= 50*0.2= 10;
2) A1= r1*cos γ1= 50*0.98= 49;
) ε1=
γ1+α1=12+0=12;
) Hp= R1*sin ε1= 50*0.2= 25;
) b1= R1*cos ε1= 50*0.98=49
) sin γ1= hu/ri;
sin γ1=10.19/50=0.2038γ2=10.19/57.3=0.177γ3=10.19/55=0.185γ4=10.19/52.5=0.194γ5=10.19/49=0.208
7) Ai=ri*cos
γi;
A1=r1*cos
γ1=50*0.98=49=r2*cos γ2=57.5*0.98=56.35=r3*cos
γ3=55*0.98=53.9=r4*cos
γ4=52.5-0.98=51.45=r5*cos
γ5=49*0.98=48.02
)
Ci==Ai-A1;==A1-A1=49-49=0;==A2-A1=56.35-49=7.35==A3-A1=53.9-49=4.9==A4-A1=51.45-49=2.45==A5-A1=48.02-49=1.02
) Bi=B1-Ci;=B1-C1=49-0=49=B1-C2=49-7.35=41.65=B1-C2=49-4.9=44.1=B1-C2=49-2.45=46.55=B1-C2=49-1.02=47.98
) tg εi=Hp/Bi;ε1=Hp/B1=25/49=0.51ε2=Hp/B2=25/41.65=0.6ε3=Hp/B3=25/44.1=0.57ε4=Hp/B4=25/46.55=0.54ε5=Hp/B5=25/47.98=0.521
) Ri=Hp/sin εi;=Hp/sin
ε1=25/0.2=50=Hp/sin
ε2=25/0.217=46.1=Hp/sin
ε3=25/0.21=47.62=Hp/sin
ε4=25/0.206=48.54=Hp/sin
ε5=25/0.202=49.5
) ti=R1-Ri;=R1-R1=50-50=0=R1-R2=50-46.1=3.9=R1-R3=50-47.62=2.38=R1-R4=50-48.54=1.46=R1-R5=50-49.5=0.5
1.3 Расчет
круглого фасонного резца
№
|
r1
|
hu
|
sin γi= hu/ri
|
cos γi
|
Ai=ri*cos γi
|
A1
|
Ci=Ai-A1
|
Bi
|
Bi=B1-Ci
|
Hp
|
tg εi=Hp/Bi
|
sin εi
|
Ri=Hp/sin
εi
|
ti=R1-Ri
|
1
|
50
|
10
|
0.2038
|
0.98
|
49
|
49
|
0
|
49
|
25
|
0.51
|
0.2
|
50
|
0
|
2
|
57.5
|
|
0.177
|
|
56.35
|
|
7.35
|
|
41.65
|
|
0.6
|
0.217
|
46.1
|
3.9
|
3
|
55
|
|
0.185
|
|
53.9
|
|
4.9
|
|
44.1
|
|
0.57
|
0.21
|
47.62
|
2.38
|
4
|
52.5
|
|
0.194
|
|
51.45
|
|
2.45
|
|
46.55
|
|
0.54
|
0.206
|
48.54
|
1.46
|
5
|
49
|
|
0.208
|
|
48.02
|
|
1.02
|
|
47.98
|
|
0.521
|
0.202
|
49.5
|
0.5
|
2. Проектирование долбяка
Долбяк - металлорежущий инструмент для нарезания
зубьев прямозубых и косозубых зубчатых колёс наружного и внутреннего зацепления,
зубчатых венцов шевронных колёс с канавкой и без неё, зубчатых колёс блоков,
зубчатых колёс с выступающими фланцами, ограничивающими свободный выход
инструмента и зубчатых реек. Д. имеет вид зубчатого колеса, снабжённого
режущими элементами с соответствующей заточкой; изготовляется из быстрорежущей

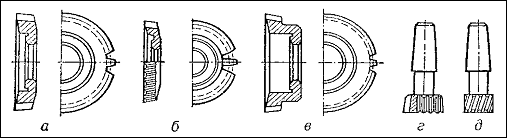

стали. Д. бывают 5 типов (рис.).
Д. делятся на три класса: АА предназначается для
обработки зубчатых колёс 6-й степени точности, А - 7-й и Б - 8-й. При нарезании
зубьев Д. и обрабатываемая заготовка обкатываются по начальным окружностям без
скольжения. Кроме вращения, Д. движется возвратно-поступательно вдоль оси
заготовки, а также поступательно в радиальном направлении на величину высоты
зуба (или её части) нарезаемого колеса. Срезание стружки происходит при движении
Д. вниз (рабочий ход); обратный ход холостой.
<#"655530.files/image003.gif">
Рис. 3 Припуски на протягивание отверстий
Примером избыточного слоя, или как его иногда
называют «избытком», является та часть металла, которая остается после
сверления в канавках шлицевого (рис. 3, б) и квадратного (рис. 3, в) отверстий.
Поскольку как собственно припуск так избыточный
слой металла удаляется при протягивании, то в дальнейшем будет применятся
только один термин - припуск на протягивание.
При обработке отверстий вообще и при
протягивании их, в частности, наряду с припуском на обрабатываемую поверхность
или припуском «на сторону», который будет в дальнейшем обозначать буквой А
(рис. 3), пользуются также термином «припуск на диаметр», обозначаемый буквой
Ао. Очевидно, что
Ао=2А=1,2.
Наименьший диаметр предварительного отверстия
Do=D-Ao=50-1.2=48.8
мм,
где D
- диаметр окончательного отверстия в детали(принимается по своему минимуму для
отверстия 7 и 8-го квалитета точности и по максимальному значению для отверстий
II-го и более грубых
квалитетов).
Номинальный диаметр сверла или зенкера подсчитывается
по формуле:
dин= Do+ак=48.8+0.2=49
мм
где dин
- номинальный диаметр сверла или зенкера;
Do -
наименьший диаметр предварительного отверстия;
ак - допуск, учитывающий уменьшение диаметра
сверла или зенкера при переточках в следствии наличия обратного конуса по
наружному диаметру;
Диаметр последнего режущего зуба, равный
диаметру калибрующих зубьев, определяется по формуле:
dn=Dk=Dмакс±δ=50.012-0.016=49.996
мм,
где Dk
- диаметр калибрующих зубьев;
δ - остаточная
деформация отверстия (при протягивании толстостенных деталей отверстия
«разбиваются», в этом случае δ = 0.005+0.01 мм
берется со знаком минусом, протягивание тонкостенных деталей сопровождаются
«усадкой» отверстия, где перед δ ставится
знак плюс).
Суммарный подъем зубьев протяжки:
∑⌂d=dn-Do=49.996-48.8=1.196
мм
Подача на зуб Sz
выбирается по табл.
Sz=0.03-0.08
T = (1.25-1.5)√l=10.75
для одинарной,
где l
- длинна протягиваемого отверстия.
Полученное значение t
необходимо округлить до кратного 0.5.
Наибольшее количество одновременно работающих
зубьев
Zi=l/t+1=74/10.75+1≈8
Zi - должно
быть не менее 3. Берется целая часть результата, т.е. если результат получится
5.65, то необходимо принимать 5.
Наименьший шаг при выбранном Zi:
t`=l/
Zi-0.1=74/8-0.1=9.4
Полученное значение t`
необходимо округлить до ближайшего числа, кратного 0.5, это будет окончательно
принятый шаг t.
Форма стружечной канавки выбирается по табл. 2
для принятого окончательного шага

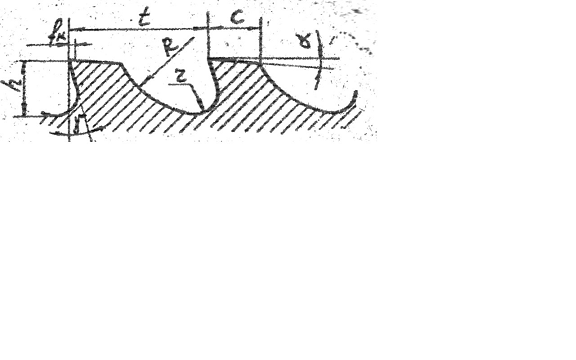

Рис. 4. Профиль зубьев протяжки
Коэффициент заполнения стружечной канавки
K≤Fa/Fc=12.6/5.18=2.24
где Fa
- активная часть площади канавки протяжки
Fc=Szl=0.07*74=5.18
- площадь продольного сечения срезаемого слоя.
Величина переднего угла выбирается в зависимости
от обрабатываемого материала:
Чугун св. НВ>150; бронза, свинцовая латунь -
передний угол γ=5º
Задний угол α на
черновых зубьях принимается равный 3º
Выбираем размеры хвостовика
Тип хвостовика принимается по ГОСТ 4044-81. Dx
- диаметр хвостовика принимается по ближайшему меньшему значению,
предварительно обработанному отверстию Do.
Протяжка может быть изготовлена с двумя хвостовиками.
Наибольшая величина силы протягивания
определяется по следующей формуле:
Рмакс=Ср*Sz*D*Zi*Kγ*Ku*Kc=
300*0.08*50*8*1.1*1*1=10560
где D
- диаметр протягиваемого отверстия;
Ср - постоянная, зависящая от обрабатываемого
материала и формы протяжки;
Sz - подача на
зуб или подъем зубцов на сторону в мм;
Zi -
наибольшее количество одновременно работающих зубцов;
Kγ,Ku,Kc
- поправочные коэффициенты, характеризующие влияние переднего угла, состава
смазочно-охлаждающей жидкости и степени износа зубцов протяжки, посредством
которых корректируется значение Рмакс в тех случаях, когда условия протягивания
отличны от условий, при которых были определены значения Ср.
Определяется площадь поперечного сечения по
первой стружечной канавке F1,
по формуле:
F1=π(d1-2ho)2/4=3.13(49.996-8)2/4=3.13*41.96/4=1384.5,
где d1
- диаметр первого зуба.
Проверка протяжки на прочность производится по
наименьшему сечению протяжки (желательно, что бы наименьшее поперечное сечение
приходилось на хвостовик Fx)
по уравнению:
σ = Рмакс/Fмин≤[
σ ]
σ = 10560/1384,5=7.63≤[
σ ]
где Рмакс - наибольшее усилие резания при протягивании,
которое не должно превышать тягового усилия протяжного станка;
[σ] - допустимое
напряжение в материале протяжки хвостовика 25 кгс/мм2 (250 МН/м2), а на режущей
части 300 - 350 МН/м2.
Количество режущих зубьев:
Zp = ∑⌂d/2Sz+(2-3)=1.196/2*0.03+2=22
где 2+3 - учитывает первый и переходные зубья;
∑⌂d
- суммарный подъем протяжки, определяемый зависимостью
Полученное значение округляется до ближайшего
целого числа.
Длина режущей части:
l5=tp*Zp=9.4*22=206
мм
Количество и размеры стружко-делительных канавок
(рис. 5.) принимаются по табл.

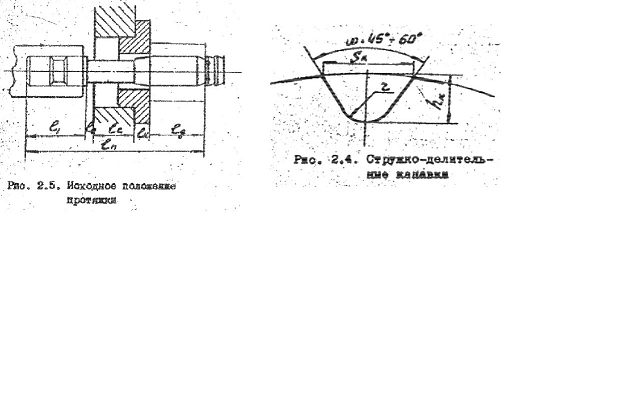

Рис. 5 Стружко-делительные канавки
hk=24,
Sk=1-1.2,
hk=0.7-0.8,
Z=0.3-0.4
Шаг калибрующих зубьев:
tk=(0.6-0.7)tp=0.6*9.4=5.64
У протяжек, предназначенных для обработки отверстий
II квалитетов и более
грубых квалитетов, а также в том случае, когда Zi<
3 принимается шаг калибрующих зубьев равным шагу режущих, тогда : tk=
tp.
Передний угол на калибрующей части γк
выбирается такой же, как и у режущих зубьев, а задний угол -1º-30`.
Цилиндрическая ленточка на вершинах калибрующих
зубьев: fk=0.2мм.
Длина калибрующей части :
lk=tk*Zk=5.64*8=45
мм
Допуск на калибрующие зубья принимаются равным
1/3-1/5 допуска на протягиваемое отверстие (со знаком минус).
Диаметр передней направляющей части D4=Dk
отклонением посадки е8.
Длина передней направляющей части l
(но не менее 40 мм)
l4=l1=40
мм,
где l
- длинна детали.
Диаметр заднего направления D7=Dk
с отклонением посадки 8е
l7=(0.5-0.7)*l=0.5*40=20
мм
Диаметр переходного конуса (меньший)
D3=Dx,
где Dx
- диаметр хвостовика
Длина переходного конуса l3=10-25
мм.

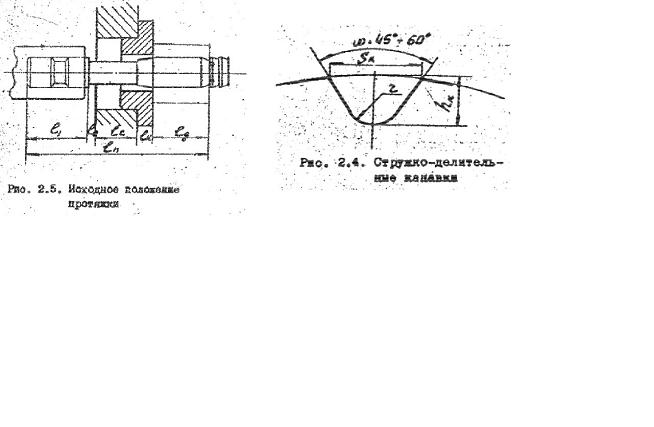

Рис. 6. Исходное положение протяжки
ln=l1+l2+lc+lk+lg=40+10+90+40=180,
где l1
- длинна хвостовика в мм;
l2 - зазор
между патроном и стенкой стола протяжного станка принимается 10-15 мм;
lc - толщина
стола протяжного станка в мм;
lk - толщина
фланцапланшайбы в мм;
lg - длина
детали в мм;
lc и lk
- принимаются по паспорту станка.
Сумма lc
и lk приблизительно
равна:
для горизонтально-протяжных станков 90-120 мм;
для вертикально-протяжных станков 140-150 мм;
Общая длинна протяжки
Ln=ln+l5+lk+l7=180+206+45+20=491
мм
Ln - не должна
превышать допустимой длинны.
Литература:
1.
Нефедов Н.А., Осипов К.А.. Сборник задач и примеров по резанию металлов и
режущему инструменту. - М.: Машиностроение, 1990.
.
Cправочник технолога-машиностроителя Т.2 / под ред. А.Н. Малова
.
Аршинов В.А., Алексеев Г.А. Резание металлов и режущий инструмент. М.:
Машиностроение, 1968. - 500с.
.
Гапонкин В.А., Лукашев Л.К., Суворова Т.Г. Обработка резанием, металлорежущий
инструмент и станки. М.: Машиностроение, 1990. - 448 с.
.
Родин П.Р. Проектирование и производство режущего инструмента -Киев.: Техника,
1968.-358с.
.
Палей М.М. "Технология и автоматизация инструментального
производства". - Волгоград, 1995. - 488с.
.
Алексеев Г.А., Аршинов В.А., Кричевская P.M. "Конструирование
инструментов" 1979.
.
Анурьев В.И. Справочник конструктора-машиностроителя. В 3х томах. Издание 8-е
переработанное и дополненное. Под редакцией Жестковой И.Е.- М.: Машиностроение,
2001
.
Баранчиков В.П., Боровский Г.В. и др. "Справочник
конструктора-инструментальщика". 1994 .
.
Баранчиков В.И. и др. "Прогрессивные режущие инструменты и режимы резания
металлов". Справочник. - М.: Машиностроение, 1990.
.
Иноземцев Г.Г. "Проектирование металлорежущих инструментов". - М.:
Машиностроение, 1984.
.
Кирсанов Г.Н. и др. "Руководство по курсовому проектированию
металлорежущих инструментов". - М.: Машиностроение, 1986.
.
Косилова А.Г., Р.К. Мещерякова. "Справочник технолога
машиностроителя", том 1, 2. -М.: Машиностроение, 1985.
