Исследование конструкций спиральных сверл














Лабораторная работа

Тема: «Исследование конструкций спиральных сверл»

Цель работы:

1.   Изучить конструкцию и геометрию спирального сверла.

2.  Приобрести навыки измерения конструктивных элементов и основных углов сверла.

Оборудование и объекты измерения:

Различные конструкции свёрл, штангенциркули, угломеры, ключи крепёжные, прихват фрезерный, индикаторная стойка.

Ход работы:

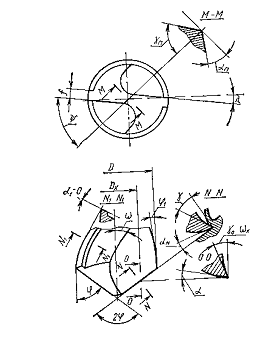

Рис.1 - Геометрические параметры и элементы сверла

- Рабочая часть; 2 - режущая часть; 3 - шейка; 4 - хвостовик; 5 - лапка; 6 - зуб; 7 - поперечная кромка; 8 - поводок; 9 - стружечная канавка; 10 - задняя поверхность; 11 - режущие кромки; 12 - ленточка; 13 - кромка ленточки; 14 - передняя поверхность; 15 - спинка зуба; 16 - сердцевина.

Метод подточки по передней поверхности

Более высокие результаты получают при подточке передней поверхности сверла вдоль всей длины режущих кромок. В этом случае углы вблизи поперечной кромки становятся положительными.

Рис.2 - Подточка по передней поверхности

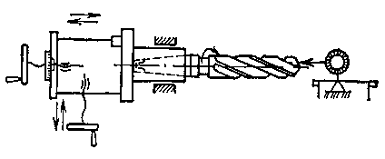

Рис. 3 - Схема измерения заднего угла сверла координатным методом.

Таблица 1. Результаты обмера спирального сверла.

Диаметр, мм

Длина, мм

Диаметр сердцевины, мм

D

D1

L

Lp

dc

d`c

27,6

27,4

298

190

4

4,6

Углы сверла

2φ, °

ω, °

Ψ, °

φ1, °

θi, °

hi, мм

α, °

γ, °

116

30

58

0,036

10

44

0,94

13,76

13,86



15

48

1,3

11,69

20,3



20

52

11,16

26,26



25

60

2,39

10,35

31,66

Измерение конструктивных элементов и углов резца:

Определение угла φ1:

Угол наклона винтовой канавки ω измеряют по отпечатку, полученному при прокатывании сверла по листу бумаги:


Длина дуги l1:

;

Задний угол сверла:

;

;

;

;

.

Передний угол γ в различных точках лезвия:

;

;

;

;

.

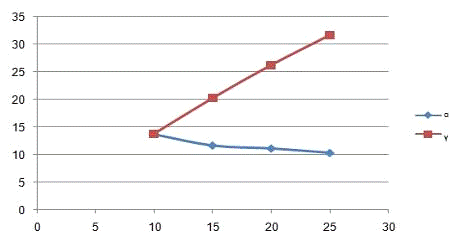

График зависимости переменных углов α и γ от положения точки измерения:

спиральный сверло резец лезвие

Вывод

Изучил конструкцию и геометрию спирального сверла. Изучил метод подточки ленточек. Приобрёл навыки измерения конструктивных элементов и основных узлов сверла.
