Изучение схемного эмулятора МПИ в режиме чтения информации от внешнего устройства

Федеральное государственное бюджетное учреждение

высшего профессионального образования

«Омский государственный технический университет»

Кафедра «Автоматизация и робототехника»






Лабораторная работа №1

по дисциплине : "Схемотехника систем управления"

Тема: Изучение схемного эмулятора МПИ в режиме чтения информации от внешнего устройства





Выполнил

студент гр. ЗА-519

Кужелев С.А.

Принял

Тоцкая И.В.


Омск 2013

Цель работы: исследование работы схемного эмулятора МПИ в режиме чтения информации от внешнего устройства

1. Перед тем, как непосредственно начать работу по изучению режимов обмена в интерфейсе МПИ вводим адрес внешнего устройства (1111111000000), с которым предстоит работать процессору, и записываем его. (Рис.1)

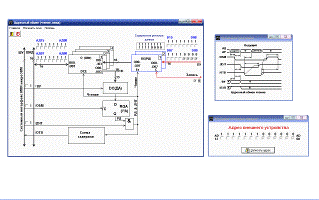

Рис. 1 Ввод адрес внешнего устройства

. Выставляем адрес на линии АД15-АД00 (1111111111110000) для передачи информации по шине адреса/данных, и производим его запись. (Рис.2)

Рис. 2 Запись адреса

3.Вводим адрес внешнего устройства в линию АD15-AD00 и включаем ВУ.

Этот адрес проходит через шинные формирователи (ШФ) всех устройств, подключённых к интерфейсу, и поступает на дешифраторы адреса (ДА). В исходном состоянии ШФ включены на вывод информации. На ДА поступает также и сигнал /ВУ, разрешающий дешифрацию адреса. На выходе ДА устройства, в котором адрес, выставленный ведущим, совпал с адресом, заданным для данного устройства, формируется сигнал активного уровня (на схеме - РД). Устанавливаем сигнал /ОБМ, по которому адрес устройства в виде сигнала РД записывается в регистр адреса (РА). (Рис.3)

Рис. 3 Установка сигнала ОБМ

. Сбрасываем сигнал/ВУ и адрес в линии AD15-AD00. Активный уровень сигнала РД на выходе Q регистра адреса открывает схему & и назначает ведомым данное устройство. (Рис.4)

Рис. 4 Открытие схемы &

5. Устанавливаем сигнал /ДЧТ, который проходит через схему &, схему задержки, формируя сигнал ответа периферийного устройства /ОТВ. Одновременно сигнал с выхода схемы & поступает на входы DCE шинных формирователей ШФ и переключает их на ввод данных. Данные, записанные в регистре данных РД, проходят через ШФ и поступают на линии АД15-АД00.(Рис.5).

Рис. 5 Запись данных в РД

. Как только ведущий принимает данные, сбрасываем сигнал /ДЧТ. Сброс сигнала /ДЧТ приводит к снятию сигнала /ОТВ и переключению ШФ в исходное состояние. После снятия сигнала /ОТВ сбрасываем сигнал /ОБМ, завершая процедуру чтения информации из регистра данных.

Рис. 6 Завершающая процедура чтения информации

Вывод: Была исследована работа схемного эмулятора МПИ в режиме чтения информации от внешнего устройства.
