Задача № 1

Для перевозки груза в железнодорожном контейнере используется транспортный пакет с наружными расчетными размерами a, b и c.

Требуется: 1. Обосновать и назначить геометрические размеры транспортного пакета для перевозки груза на основе рядов предпочтительных чисел, R_a5, R_a10, R_a20 и R_a40 (ГОСТ 8032-84).

. Указать оптимальную (т.е. наиболее целесообразную) схему размещения транспортного пакета в контейнере (по экономическим показателям).

Исходные данные:

Расчетные минимальные геометрические размеры транспортного пакета для перевозки груза равны:

a = 515 мм,

b = 835 мм,

c = 650 мм

Используемый контейнер - УК-5

Решение:

Транспортным пакетом называется укрупненное грузовое место, сформированное из отдельных мест груза в таре (например, ящиках, мешках, бочках, специализированных контейнерах) или без тары, скрепленных между собой с помощью универсальных, специальных разового использования или многооборотных пакетирующих средств, на поддонах или без них.

Размеры и конструкция тары должны обеспечивать наилучшее использование грузоподъемности и вместимости вагонов (контейнеров).

На основе рядов предпочтительных чисел R_a5, R_a10, R_a20 и R_a40 проведем обоснование геометрических размеров транспортного пакета для перевозки груза. При изготовлении транспортного пакета по ряду предпочтительных чисел R_a5 размеры транспортного пакета будут равны:

a = 630 мм,

b = 1000 мм,

c = 1000 мм

При изготовлении транспортного пакета по ряду предпочтительных чисел R_a10 размеры транспортного пакета будут равны:

a = 630 мм,

b = 1000 мм,

c = 800 мм

При изготовлении транспортного пакета по ряду предпочтительных чисел R_a20 размеры транспортного пакета будут равны:

a = 560 мм,

b = 900 мм,

c = 710 мм

При изготовлении транспортного пакета по ряду предпочтительных чисел R_a40 размеры транспортного пакета будут равны:

a = 530 мм,

b = 850 мм,

c = 670 мм

По заданию используется контейнер УК-5, для которого длина равна 2050 мм, ширина 2504 мм и высота 2128 мм.

При изготовлении по ряду R_a5 данных пакетов поместится:

в длину 2050/630 = 3,254 ≈ 3 пакета

в ширину 2504/1000 = 2,504 ≈ 2 пакета

в высоту 2128/1000 = 2,128 ≈ 2 яруса

Итого при изготовлении транспортных пакетов по ряду R_a5 их общее количество будет равно: 3*2*2=12 пакетов.

При изготовлении по ряду R_a10 данных пакетов поместится:

в длину 2050/630 = 3,254 ≈ 3 пакета

в ширину 2504/1000 = 2,504 ≈ 2 пакета

в высоту 2128/800 = 2,66 ≈ 2 яруса

Итого при изготовлении транспортных пакетов по ряду R_a10 их общее количество будет равно:

*2*2=12 пакетов.

При изготовлении по ряду R_a20 данных пакетов поместится:

в длину 2050/560 = 3,661 ≈ 3 пакета

в ширину 2504/900 = 2,782 ≈ 2 пакета

в высоту 2128/710 = 2,997 ≈ 2 яруса

Итого при изготовлении транспортных пакетов по ряду R_a20 их общее количество будет равно: 3*2*2=12 пакетов.

При изготовлении по ряду R_a40 данных пакетов поместится:

в длину 2050/530 = 3,868 ≈ 3 пакета

в ширину 2504/850 = 2,946 ≈ 2 пакета

в высоту 2128/670 = 3,176 ≈ 3 яруса

Итого при изготовлении транспортных пакетов по ряду R_a40 их общее количество будет равно: 3*2*3=18 пакетов

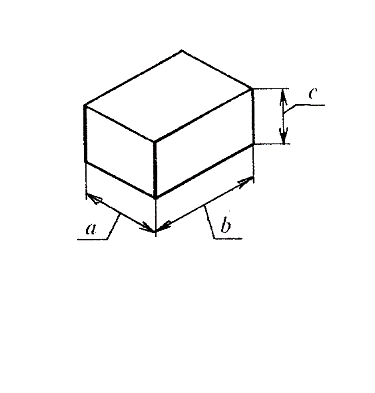

Транспортный пакет

Схема расположения транспортных пакетов в контейнере

Задача № 2

Система сертификации определяется как система, располагающая собственными правилами процедуры и управления для проведения сертификации соответствия. Федеральный закон "О техническом регулировании" определяет ее как совокупность правил выполнения работ по сертификации, ее участников и правил функционирования системы сертификации в целом. Таким образом, становится ясным, что проведение сертификации возможно только в рамках системы сертификации, которая должна быть признанна всеми ее участниками, и зарегистрирована в установленном порядке. В Российской Федерации регистрацию системы сертификации осуществляет госстандарт, являющийся национальным органом по сертификации. В его задачу входит проверка соответствия правил самостоятельных систем сертификации российскому законодательству и нормативным документам и ведения реестра зарегистрированных систем.

Наиболее распространенной в области обязательной сертификации является система сертификации ГОСТ Р. Основная цель систем обязательной сертификации - защита потребителей (физических и юридических лиц) от приобретения (использования) товаров, работ и услуг, которые опасны для их жизни, здоровья и имущества, а также для окружающей среды. Другие цели, для которых создается система обязательной и добровольной сертификации, заключаются в улучшении качества продукции и услуги, повышении конкурентоспособности на внутреннем рынке и содействие экспорту, если система признана за рубежом.

Система сертификации должна предусматривать свободный доступ изготовителям, потребителям, общественным организациям, органам по сертификации, испытательным лабораториям, а также всем другим заинтересованным предприятиям, организациям и отдельным лицам к информации о её деятельности, в том числе правилах, участниках результатах аккредитации, составляющей коммерческую тайну.

Схема сертификации.

Сертификация проводится по установленным в системе сертификации схемам. Схема сертификации - это состав и последовательность действий третьей стороны при оценке соответствия продукции, услуги, системы качества и персонала. Как правило, система сертификации предусматривает несколько схем. При выборе схемы должны учитываться особенности производства, испытании, поставки и использования конкретной продукции, требуемый уровень доказательности, возможные затраты заявителя. Схема сертификации должна обеспечивать необходимую доказательность сертификации.

Задача № 3

При производстве детали необходимо контролировать качество её изготовления.

Требуется:

Определить погрешность измерения размера детали от температурной деформации , если температура средства измерения и температура воздуха в цехе , а деталь измеряется сразу после финишной операции. Коэффициент линейного расширения материала измерительного средства  (легированная сталь).

Решение:

Погрешность измерения от температурной деформации  находится по формуле:

 м, где

-измеряемый размер, м;

-поправка на температуру детали:

,

-поправка на температуру средства измерения:

,

С учётом этого, поправка  ,

Погрешность измерения:

 мкм.

Задача № 4

В результате работы пункта технического осмотра (ПТО) грузовых вагонов были получены выборки и выявлены вероятности появления дефектов ходовых частей, подчиняющиеся нормальному закону распределения. Выборки имеют различные показатели для смен, работающих в ночное и дневное время, и характеризуются их средними арифметическими значениями , а также среднеквадратическими отклонениями . При этом накопленные данные для представленных выборок были получены за разное количество смен n.

Требуется:

Используя двух выборочный t-критерий Стьюдента определить возможность статистического сравнения данных выборок и объединения их в одну общую выборку для получения обобщённых статистических данных за сутки.

Решение:

В результате работы пункта технического осмотра (ПТО) грузовых вагонов были получены выборки и выявлены вероятности появления дефектов ходовых частей, подчиняющиеся нормальному закону распределения.

При этом выборка для смен, работающих в ночное время, была получена за  смен, и характеризуется она средним арифметическим значением вероятности обнаружения дефектов , а также среднеквадратическим отклонением .

Данные для полученной выборки работы дневной смены характеризуются средним арифметическим значением вероятности обнаружения дефектов , среднеквадратическим отклонением , и накоплены они за  смен.

Двух выборочный t-критерий Стьюдента используется в случае, когда сравниваемые выборки подчиняются нормальному закону распределения и при этом обеспечивается условие равенства их дисперсий. Гипотеза о равенстве дисперсий в выборках проверяется сравнением частных несмещённых значений генеральной совокупности, следующим образом:

, где

-степень свободы для значения в числителе;

 - степень свободы для значения в знаменателе;

-критическая область значимости для исследуемого распределения.

В нашем случае для  смен и  смен по таблице F-распределения найдём значение:

Соответственно,

Условие  соблюдается, что свидетельствует о том, что существенной разницы между дисперсиями в исследуемых выборках нет и их можно сравнивать, используя двух выборочный t-критерий Стьюдента.

Нахождение t-критерия является наиболее часто используемым методом обнаружения сходства между средними значениями двух выборок. Значение данного критерия находится из условия:

, где

-сравнительный показатель, который зависит от условия значимости .

:

Из приложения

Тогда значение t-критерия Стьюдента:

Поскольку условие t=1,7751 соблюдается, то сравниваемые выборки равны, и разница между ними случайна, и причины её не существенны. Соответственно, статистическое сравнение данных выборок работы пункта технического осмотра (ПТО) в ночную и дневную смены возможно. Также возможно объединение накопленных данных в одну общую выборку, которая позволит получить достоверные данные о вероятности обнаружения дефектов ходовых частей грузовых вагонов в процессе работы ПТО в течение суток.

сертификация контроль качество деталь

Задача № 5

Две детали (отверстие и вал) соединяются друг с другом по посадке, характер которой определяется назначением и конструктивными особенностями деталей.

Требуется:

.        Определить предельные (наибольший и наименьший) размеры отверстия и вала;

2.      Определить характер соединения двух деталей (с зазором, с натягом или переходный);

.        Определить вероятные предельные зазоры и натяги;

4.      Вычислить процент соединений с зазором, исходя из нормального закона распределения размеров деталей при их изготовлении. После рассеяния для отверстия и вала принять полю допуска (, ).

.        Выполнить чертёж соединения вала и отверстия в масштабе.

Исходные данные:

ES = +0,018мм

ЕI = 0мм

еs = +0,009мм

ei = - 0,009мм

Решение:

Рассчитаем предельные размеры диаметров отверстия и вала.

Определяем допуски размеров диаметров отверстия и вала.

Рассчитаем значения наибольшего зазора  и наибольшего натяга .

,

Так как  мм, то в соединении будет посадка с зазором.

Определяем допуск посадки

Вычисляем процент соединений с зазором, исходя из нормального закона распределения размеров деталей при их изготовлении. После рассеяния для отверстия и вала принять равным полю допуска (, ).

Нормированная формула Лапласа

,

По таблице значения функции Лапласа:

Ф (2,14) = 0,4838 мм

Ф (3) = 0,49865

Относительное число соединений с зазором будет равно

Относительное число соединений с натягом будет равно

Процент соединения с зазором будет равен

Процент соединения с натягом будет равен

Найдём вероятные предельные зазоры и натяги:
