Изучение геологических разрезов скважин Северо-Вахского месторождения
Содержание
Введение
. Литолого-геофизическая характеристика средне-верхнеюрских
отложений Ю12 участка Северо-Вахского месторождения
. Корреляция разрезов скважин
. Геологическая история формирования циклита Ю12
. Характеристика коллекторов циклита Ю12
Заключение
Список литературы
Введение
Дисциплина “Геологическая интерпретация геофизических данных” является
научно-прикладным разделом нефтяной геологии, предназначенным для изучения
литологических комплексов осадочной толщи геофизическими методами исследования
скважин. Лабораторный практикум “Практическое руководство для выполнения
лабораторных работ” происходит с целью определения состава пород по комплексу
каротажных диаграмм, правила корреляции, методы картирования осадочных толщ и
выводы о геолого-историческом развитии территории, а также приемы типизации
коллекторов и установления распространения различных их типов по площади.
Задачи данной работы включают в себя: изучение литологических комплексов
осадочной толщи геофизическими методами, сопоставление (корреляция) разрезов
скважин, расчет данных для построения карт (структурной,
палеогеоморфологической), изменения мощности заданного циклита, построение
карты палеорельефа, построение структурной карты, построение карты изопахит,
расчет данных для построения карт распространения песчаных тел - коллекторов,
построение карты коэффициента песчанистости, построение карты распространения
коллекторов.
Исходным материалом для выполнения работ служат комплексы каротажных
диаграмм, схемы расположения скважин определенных участков нефтегазоносных
площадей, справочные таблицы, стратиграфические колонки по скважинам
Северо-Вахского месторождения.
1.
Литолого-геофизическая характеристика средне-верхнеюрских отложений Ю12
участка Северо-Вахского месторождения
. Скважина 1208
На каротажных диаграммах выделяются несколько прослои пород, имеющих
четкую однозначную характеристику на комплексе каротажных кривых:
· В Баженовской свите - битуминозные аргиллиты имеют высокое
удельное электрическое сопротивление (КС), достигающее 100 Ом*м.
· В барабинской пачке - известковистые с пиритом песчаники
отмечаются очень высоким значениям ИК.
· В Ю11 и начале Ю12 представлено
среднезернистыми песчаниками - значение ПС средняя отрицательная аномалия
(25-50мВ), НКТ высокое.
· В Ю12 наблюдали мелкозернистыми
песчаниками, значение ПС слабо отрицательное.
· В У1 уголь - низкое значение на кривых ГК и НКТ,
высокое значение КС.
· В начале Ю31В представлена глина с
низкой мощностью. Отрицательная аномалия отсутствует. Потом наблюдаем алевролит.
Значение ПС в интервале (0-25мВ).
· В начале Ю13С встречается уголь (ГК и
НКТ низкие). Потом отложение сложено чередованием среднезернистых песчаников и
алевролитов. Значение ПС изменяется от 10 мВ до 30 мВ.
· В Ю13Н с глубины 2532 м до 2534 м
наблюдали глину с низким значением ПС. Потом с глубины 2534м до 2548 м
отложение представляет собой среднезернистые песчаники и карбонатизированные
песчаники. В карбонатизированных песчаниках НКТ высокий а ГК низкий.
· В начале Ю14 обнаружен слой глины с
мощностью 1-2 м. Потом пошел среднезернистый песчаник. И с глубины 2050м-2053м
опять встречаются глины.
· В Н/В отмечается глина однородная, которая отмечается
минимальное значение на диаграммах ПС.
· В Ю15 с глубины 2556 м до 2559 м
встречаются среднезернистые песчаники. Потом пошел глина с небольшой мощностью
· В У2 представлено углями - низкое значение на
кривых ГК и НКТ, высокое значение КС.

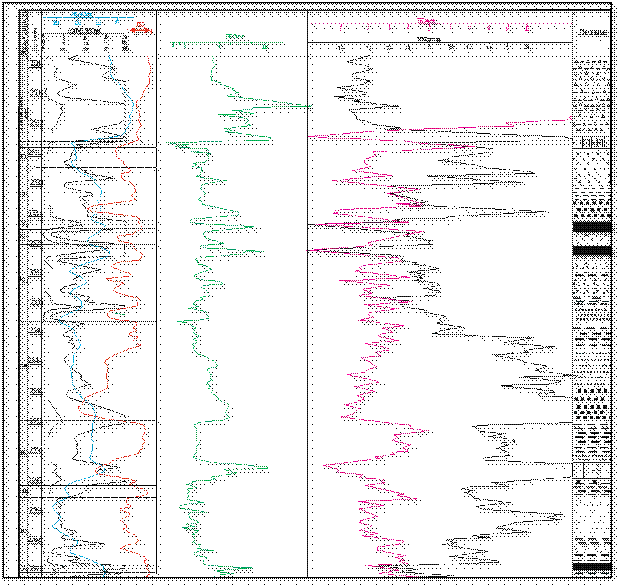

Рис 1. Литолого-геофизический разрез по скважине №1208
2. Скважина 1209
На каротажных диаграммах выделяются несколько прослои пород, имеющих
четкую однозначную характеристику на комплексе каротажных кривых:
· В Баженовской свите - битуминозные аргиллиты имеют высокое
удельное электрическое сопротивление (КС), достигающее 100 Ом*м.
· В барабинской пачке - известковистые с пиритом песчаники
отмечаются очень высоким значениям ИК.
· В Ю11 и Ю12 представлено
крупнозернистыми песчаниками - значение ПС глубокая отрицательная аномалия
(50-75мВ), НКТ высокое.
· В У1 уголь - низкое значение на кривых ГК и НКТ,
высокое значение КС.
· В Ю31В представлена глина с мощностью 4
м.
· В начале Ю13С встречается уголь (ГК и
НКТ низкие). Потом наблюдаем чередование крупно-среднезернистых песчаников и
глин.
· В Ю13Н с глубины 2615 м до 2619 м
встречается чередование пропластов глин и мелкозернистых песчаников. Потом с
глубины 2623-2630: крупнозернистые песчаники и карбонатизированные песчаники.
Значение НКТ очень высокое.
· В начале Ю14 продолжается слой
карбонатизированных песчаников. И с глубины 2631,5 м - 2636 м: крупнозернистые
песчаники. Значение ПС 50 мВ.
· В Н/В отмечается глина однородная, которая отмечается
минимальное значение на диаграммах ПС.
· В Ю15 с глубины 2640 м до 2642 м
встречаются среднезернистые песчаники. Потом пошел алевролит и крупнозернистые
песчаники
· В У2 представлено углями - низкое значение на
кривых ГК и НКТ, высокое значение КС.
Рис 2. Литолого-геофизический разрез по скважине №1209
3. Скважина 1247
На каротажных диаграммах выделяются несколько прослои пород, имеющих
четкую однозначную характеристику на комплексе каротажных кривых:
· В Баженовской свите - битуминозные аргиллиты имеют высокое
удельное электрическое сопротивление (КС), достигающее 125 Ом*м. Значение НКТ
высокое.
· В барабинской пачке - известковистые с пиритом песчаники
отмечаются очень высоким значениям ИК.
· В Ю11: Мелкозернистые песчаники.
Значение ПС изменяется в интервале (0-25 мВ)
· В Ю12: в начале глина с мощностью 0,5
м. Потом крупнозернистые песчаники. ПС максимальный 75 мВ. Глубокая
отрицательная аномалия. После песчаников наблюдаем опять глина с небольшой
мощностью.
· В У1 уголь - низкое значение на кривых ГК и НКТ,
высокое значение КС.
· В Ю13В: Чередование глины и
мелкозернистого песчаника.
· В начале Ю13С встречается уголь (ГК и
НКТ низкие). Мощность угля 1,5- 2 м. Потом чередование среднезернистых
песчаников и глин.
· В Ю13Н Крупнозернистые песчаники.
Кривая ПС глубокая отрицательная. КС высокий. Еще наблюдали 2 слоя
карбонатизированных песчаника на глубинах 2497 м и 2508 м с небольшой
мощностью.
· В Н/В отмечается глина однородная, которая отмечается
минимальное значение на диаграммах ПС.
· В Ю15 с глубины 2512 м до 2515 м
встречаются среднезернистые песчаники. Потом пошел алевролит и крупнозернистые
песчаники
· В У2 представлено углями - низкое значение на
кривых ГК и НКТ, высокое значение КС.
4. Скважина 1259
На каротажных диаграммах выделяются несколько прослои пород, имеющих
четкую однозначную характеристику на комплексе каротажных кривых:
· В Баженовской свите - битуминозные аргиллиты имеют высокое
удельное электрическое сопротивление (КС), достигающее 125 Ом*м. Значение НКТ
высокое.
· В барабинской пачке - известковистые с пиритом песчаники
отмечаются очень высоким значениям ИК.
· В Ю11 Среднезернистые песчаники.
Значение ПС чуть больше 25 мВ
· В Ю12 С глубины 2518 м до 2520 м
мелкозернистые песчаники. Потом 2 м слой глин. Наконец отложение сложено
крупнозернистыми песчаниками.
Рис 3. Литолого-геофизический разрез по скважине №1247
· В У1 уголь - низкое значение на кривых ГК и НКТ,
высокое значение КС.
· В Ю13В: Среднезернистые песчаники.
· В Ю13 С: В начале Ю13С
встречается уголь (ГК и НКТ низкие). Мощность угля 0,5 - 1 м. Потом чередование
среднезернистых песчаников и глин.
· В Ю13Н: В начале Ю13Н
отложение представляет собой большая мощность глин (около 4 м). Потом с глубины
2543 м встречаются песчаники от среднезернистых до крупнозернистых.
· В Ю14: В верхнем отложении встречается
глина с большой мощностью 4 м. В нижней части среднезернистые и
карбонатизированные песчаники.
·
В Н/В отмечается глина однородная, которая отмечается минимальное значение на
диаграммах ПС.
· В Ю15 чередование мелкозернистых
песчаников и глин.
· В У2 представлено углями - низкое значение на
кривых ГК и НКТ, высокое значение КС.

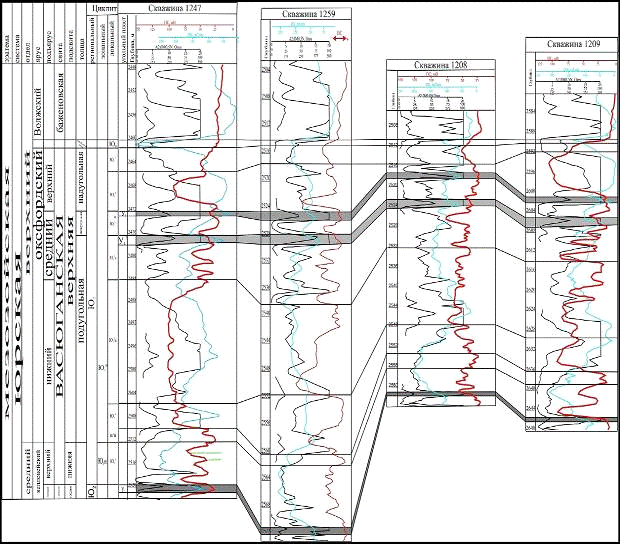

2. Корреляция разрезов скважин
месторождение скважина циклит коллектор
Описание изменения в заданном направлении состава и мощности
циклитов (по порядку скважин №1247, №1259, №1208, №1209).
Была произведена корреляция отложений по скважинам 1247, 1259, 1208 и
1209 Северо-Вахского месторождения. Эта корреляция проводилась по результатам
геофизических исследований КС, ПС, которые достаточно хорошо отражают изменение
литологического характера пород разреза. Баженовская свита представлена
битуминозными аргиллитам.
Баженовская свита является основным репером для сопоставления отложений.
Она имеет однозначные геофизические характеристики (резкое изменение формы
кривых на границе подошвы баженовской свиты).
В юрском отложении Ю11 мощность циклита
соответствующих скважин составляет 3,8м; 2,9м; 4,1 м и 2,0м с изменением
литологического состава от среднезернистых (скв. 1247, 1259 и 1208) до
крупнозернистых песчаников (скв.1209).
В циклите Ю12 мощность циклита соответствующих
скважин составляет 4,3м; 3,2м; 4,7м и 4,6м с изменением литологического состава
от крупнозернистых (скв. 1247, 1259) до мелкозернистых песчаников (скв.1208). В
скважине 1209 наблюдаем большой слой крупнозернистых песчаников. В скважине
1259 встречаем глину, чередующую с песчаниками
Циклиты У1,У2 представлены углями, они выделены на
схеме серым светом. От циклита У1 до циклита У2 при
увеличении глубины, мощность уменьшается. Эти отложения имеют ярко выраженную
промыслово-геофизическую характеристику и прослеживаются по всей территории.
Мощности варьируются 1-2м.
Пласт Ю13В сложен среднезернистыми (скв.1259),
глинами (скв.1247, 1209). В скважине 1208 пласт представлен глинистыми
алевролитами. Мощность соответствующих скважин составляет 3,2м; 2,0м; 4,0 м;
3,0м.
Циклит Ю13С сложен разными песчаниками и глинистыми
алевролитами и углями. Мощность соответствующих скважин составляет 6,0 м; 9,2м;
7,8м; 7,0м.
В циклите Ю13Н мощность циклита соответствующих
скважин составляет 21,8 м; 11,2 м; 19,8 м; 18,5м. В скважинах 1247, 1209, 1208
появились известковистые песчаники. В скважине 1209, 1208, 1259 пласт сложен
еще однородной глиной. Во всех скважинах изменение литологического состава от
крупнозернистых до среднезернистых песчаников и глинистых алевролитов.
Циклит Ю14 также сложен крупно и среднезернистыми
песчаниками и глинистыми алевролитами. Только в скважине 1259 пласт представлен
еще глинами
Пласт Н/В во всех скважинах сложен однородной глиной. Мощность
варьируется от 2-3 м
Циклит Ю15 также представлен чередованием прослоев
песчаника от мелкозернистых до крупнозернистых, глинистыми алевролитами.
По разрезу прослеживается Барабинская пачка, представленная
известковистым песчаником с пиритом, мощность варьируется от 1-2м.
3. Геологическая история формирования циклита Ю12
Данные для построения карт палеорельефа, структурной и изопахит циклита Ю12
участка Северо-Вахского месторождения.
1. Палеорельеф поверхности начального этапа формирования
циклита Ю12

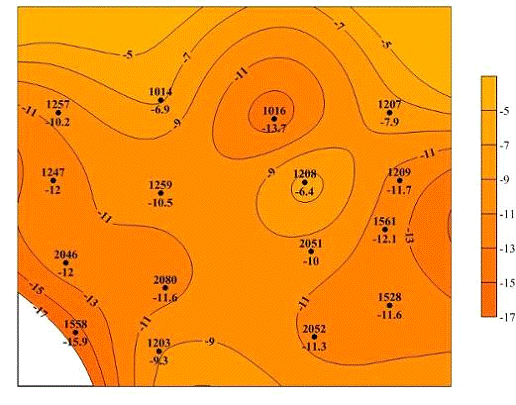

Рис 5. Карта палеорельефа по подошве циклита Ю12
участка Северо-Вахского месторождения
Из карты палеорельефа мы отметили, что гипсометрическая отметка
изменяется от -15,9 м до - 6,4 м, самая минимальная гипсометрическая отметка
-15,9 м в скважине 1558, и здесь определит местоположение впадины. Самая
максимальная гипсометрическая отметка - -6,4 м в скважине 1208. На
юго-восточной, северной и западной части в палеорельефе наблюдаются три
поднятия.
2. Изменение расположения палеоподнятий и палеовпадин на
структурной карта по подошве циклита Ю12 участка
Северо-Вахского месторождения.
Рис 6. Структурная карта по подошве циклита Ю12
участка Северо-Вахского месторождения
На рис.6. мы видим, что рельеф участка Северо-Вахского месторождения
неравномерный. В скважине №1561 самая низкая отметка -2189,3м и можно
определиться здесь местоположения впадины. А самая высокая отметка -2131,6м;
-2138,7м на севере и юге участка в скважинах №1014, 1203 определить здесь
местоположение поднятия. В западной части абсолютная отметка увеличивается
слева направо. А в восточной части наоборот, слева направо отметка уменьшается.
3. Изменение
мощности циклита
Ю12 участка Северо-Вахского месторождения.
Карты изопахит дают наглядное представление о распределении мощности,
показывают ее площадное распространение. Самая максимальная мощность достигает
10,8 м в скважине №1016 и следует, что здесь обусловлено барами, которые
сложены песчаниками. А самая минимальная мощность - 2,1м в скважинах №1014 и
1208. Зоны накопления осадков централизовались на северной, северо-восточной и
юго-западной частях участка.

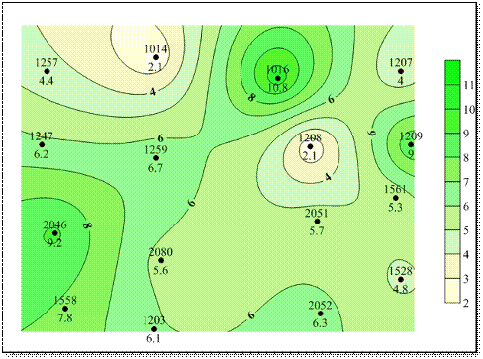

Рис 7. Карта изопахит циклита Ю12 участка
Северо-Вахского месторождения
Зависимость мощности отложений от условий осадконакопления обладает:
· Сокращением мощности отложений в своде и увеличением ее на
крыльях поднятий обусловлено размывом этой возвышенности и заполнением впадин
продуктами разрушения
· Увеличением мощности отложений на палеоподнятиях указывает на
накопление осадков в зоне мелководья при волновой деятельности.
4. Характеристика коллекторов циклита Ю12
Данные для построения карт коэффициента песчанистости и распределения
коллекторов циклита Ю12 участка Северо-Вахского
месторождения.
|
№ скв.
|
Х
|
У
|
макс αПС
|
общая H
|
А 1-0,8
|
Б 0,8-0,6
|
В 0,6-0,4
|
Песчаников α ПС
|
Песчанистость
|
кластичность
|
αПС 0,8
|
|
2046
|
1
|
5.8
|
0.7
|
9.2
|
|
3.6
|
|
5
|
54
|
0
|
0
|
|
2080
|
7.2
|
4.2
|
0.7
|
5.6
|
|
1.3
|
1.6
|
29
|
0
|
0
|
|
2051
|
16.3
|
6.5
|
0.34
|
5.7
|
|
|
|
0
|
0
|
0
|
0
|
|
1561
|
20.9
|
7.9
|
0.2
|
5.3
|
|
|
|
0
|
0
|
0
|
0
|
|
1257
|
0.5
|
15.3
|
0.2
|
4.4
|
|
|
|
0
|
0
|
0
|
0
|
|
1014
|
6.9
|
16.1
|
0.05
|
2.1
|
|
|
|
0
|
0
|
0
|
0
|
|
1016
|
14
|
14.9
|
0.78
|
10.8
|
|
4.2
|
|
4.8
|
44
|
0
|
0
|
|
1207
|
21.2
|
15.3
|
0.5
|
4
|
|
1
|
0
|
0
|
0
|
0
|
|
1558
|
1.6
|
1.4
|
0.64
|
7.8
|
|
0.7
|
|
1.3
|
17
|
0
|
0
|
|
1203
|
6.8
|
0.2
|
0.65
|
6.1
|
|
0.9
|
|
1.8
|
30
|
0
|
0
|
|
2052
|
16.5
|
1.1
|
0.52
|
6.3
|
|
|
2.9
|
2
|
32
|
0
|
0
|
|
1528
|
21.2
|
3.1
|
0.25
|
4.8
|
|
|
|
0
|
0
|
0
|
0
|
|
1247
|
0.2
|
11
|
0.78
|
6.2
|
|
3.2
|
|
3.9
|
63
|
0
|
0
|
|
1259
|
6.9
|
10.2
|
0.77
|
6.7
|
0.9
|
|
1.2
|
18
|
0
|
0
|
|
1208
|
15.9
|
10.9
|
0.1
|
2.1
|
|
|
|
0
|
0
|
0
|
0
|
|
1209
|
21.8
|
11
|
1
|
9
|
6
|
|
|
7.8
|
87
|
77
|
6
|
1. Пространственное размещение песчаников

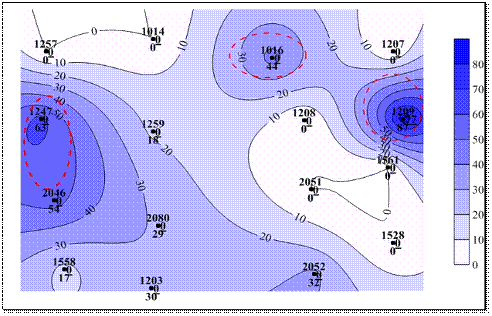

Рис 8. Карта
коэффициентов песчанистости и кластичности циклита Ю31Н
участка Северо-Вахского месторождения.
На карте мы видим, что зона высокого распространения песчаных тел
находится в скважинах 1209; 1016 и 2046 со средней мощностью 5,9м. Максимальное
значение коэффициента песчанистости находится в скважине 1209 и соответствует
87%. Осевая зона песчаных тел находится на северной, восточной и западной
частях карты. Максимальное значение коэффициента кластичности наблюдается в
скважине 1209 (77%). Уменьшение коэффициента песчанистости на своде и
увеличение его на склонах и у подножья поднятий обусловлено деятельностью
потоков, размывающих возвышенность и образующих конусы выноса продуктов размыва
2. Зоны распространения и оценка качества коллекторов
На этой карте наблюдается распространение коллекторов типа А (значение ПС
в интервале 1-0,8) в зоне скважины №1209. Зона распространения коллекторов типа
В (значение ПС в интервале 0,6-0,4) в скважинах 1207, 2052. Зона распространения
коллекторов типа Б (0,6-0,8) в скважинах 1247, 1259, 2046, 2080, 1558,1203,
1016
Рис 9. Карта распространения коллекторов циклита Ю12
участка Северо-Вахского месторождения.
Заключение
Изучение геологических разрезов скважин производится с использованием
электрических, радиоактивных, термических, акустических и др. методов.
Применение их основано на изучении физических естественных и искусственных
полей различной природы. Интенсивность того или иного поля определяется разными
факторами, в первую очередь физическими свойствами пород. Физические свойства
находятся в тесной связи с литологической, емкостно-фильтрационной,
продуктивной и другими характеристиками.
В ходе выполнения работы были получены следующие результаты: хороший
проницаемый коллектор в скважине 1209, находящийся на северо-восточной части
участка. Слабопроницаемый коллектор в скважинах 1207, 2052 на северо-восточной
и южной части. Проницаемый коллектор в скважинах 1247, 1259, 2046, 2080,
1558,1203, 1016.
Предложения о направлении дальнейших работ на изученной территории:
) Приводить разработку и эксплуатацию скважин на этой территории в
площадях зон А и Б.
) Продолжать бурить исследуемые скважины на данной территории, особенно
на зонах, находящихся рядом с линиями границы зоны А, чтобы определить точную
зону хороших коллекторов.
) Наблюдать изменения ФЕС коллекторов, чтобы рационально прогнозировать и
регулировать рационально.
Список
литературы
1. Ежова
А.В. Геологическая интерпретация геофизических данных. Томск, 2007 - 111с.
2. Ежова
А.В. Литология: учебное пособие. - Томск: Издательство ТПУ, 2005. - 353с.
