Геолого-технологические исследования Булатовского месторождения Самарской области

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

. ГЕОЛОГО-ГЕОФИЗИЧЕСКАЯ ХАРАКТЕРИСТИКА РАЙОНА РАБОТ

. МЕТОДИКА РАБОТ И АППАРАТУРА

. ПРЕДВАРИТЕЛЬНЫЕ РЕЗУЛЬТАТЫ

ЗАКЛЮЧЕНИЕ

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

ВВЕДЕНИЕ

Исследования проводились на Булатовском месторождении Самарской области.

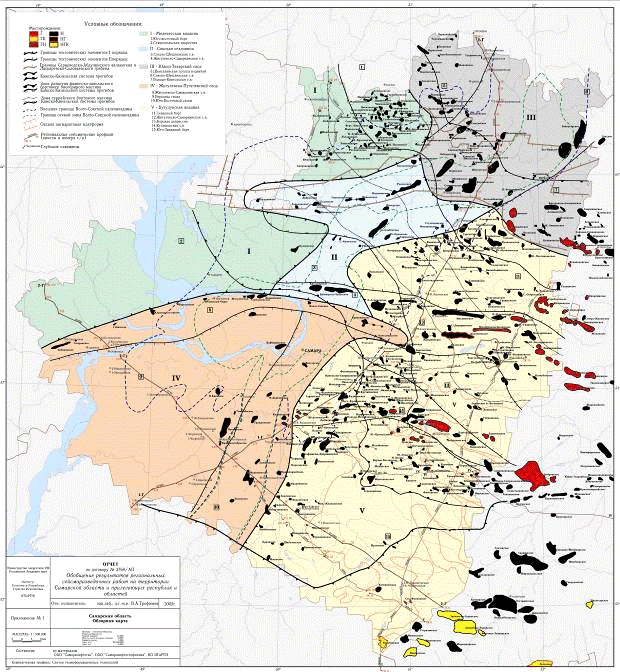

Рис. 1. Обзорная карта месторождений и структур углеводородного сырья Самарской области

Цели и геологические задачи работ ГТИ заключались в следующем:

1.Построение в процессе бурения фактического литологического разреза скважины.

.Проведение литолого-стратиграфического расчленения разреза.

.Оперативного выделения пластов-коллекторов.

.Определения характера насыщения коллекторов.

5.Оценки фильтрационно-емкостных свойств пластов-коллекторов.

Основной проблемой при проведении работ ГТИ получение достоверной информации в процессе бурения с целью предупреждения аварий и осложнений.

1. ГЕОЛОГО-ГЕОФИЗИЧЕСКАЯ ХАРАКТЕРИСТИКА РАЙОНА РАБОТ

Рассматриваемый участок расположен в Самарской области Булатовских месторождений, которое располагается на водоразделе рек Кондурча и Кармала, протекающих в субширотном направлении. Река Кондурча ограничивает участок, включающий все месторождения с востока, а р.Кармала, являясь естественной границей с Ульяновской областью, огибает участок с запада. В административном отношении он находится в Кошкинском районе. Районный центр - с. Кошки - удалён к северу от рассматриваемых месторождений на расстоянии 10-20 км. Областной центр - г.Самара располагается в 90 -100 км к югу. В 4-5 км севернее с. Кошки проходит железная дорога Ульяновск- Нурлат - Бугульма. Ближайшая станция Погрузная, располагается в 4-5 км к северу-западу от с. Кошки и в 17-20 км от Булатовской группы месторождений.

Водораздельное пространство представляет собой холмистую равнину, плавно понижающуюся к западу и востоку, к долинам выше названных рек. В центре водораздела абс. отм. рельефа достигают +160-170 м, к долине р. Кондурчи они понижаются до +60-70 м, а к долине р. Кармала - до +120-130 м. Склоны водоразделов изрезаны небольшими речками и оврагами. Небольшие речки, притоки вышеназванных рек, в основном имеют непостоянный водоток. Овраги характеризуются относительно крутыми задернованными склонами. Ширина их долин составляет около 100 м, протяженность достигает 5-8 км.

Основной водной артерией является р. Кондурча, протекающая в восточной части участка с севера на юг. Русло ее извилистое, с многочисленными меандрами, старицами и озерами. Ширина русла составляет 40-45 м, глубина -4-5 м и более. Пойма реки широкая (до 4-5 км), заросшая мелким кустарником и лесом.

Река Кармала протекает с юга на север-северо-запад, где она (за пределами участка) впадает в р. Б.Черемшан. Русло р. Кармалы в пределах участка месторождений отсутствует. Отмечается лишь узкая надпойменная терраса, имеющая крутые склоны.

Участок, объединяющий Булатовскую группу месторождений, почти лишен лесов. Отмечаются небольшие лесные массивы лишь в верховьях некоторых оврагов и узкие лесополосы на полях. (Рис. 2).

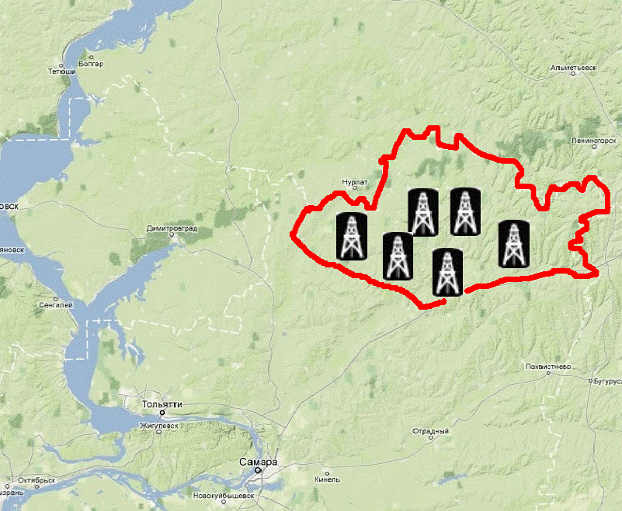

Рис. 2. Обзорная карта района работ

Стратиграфия и литология

В геологическом литолого-стратиграфическом расчленении принимают участие отложения пермской, каменноугольной, девонской системы и кристаллические породы архейско-верхнепротерозойского фундамента, залегающего на глубине свыше 2000м, представлены гранито-гнейсами.

Литолого-стратиграфическое расчленение разреза даётся по результатам промыслово-геофизических исследований пробуренных скважин, с учетом решений Межведомственного регионального стратиграфического совещания по среднему и верхнему палеозою Русской платформы (ВСЕГЕИ, 1990 г.). Общая мощность осадочной толщи пределах - 3100-3300м.

Палеозойская эратема - PZ

Девонская система - D

Представлена: средним D2 и верхним D3 отделами.2

Средний девон сложен глинами, алевролитами и песчаниками живетского (D2zv) яруса. Мощность пород 100-150 м.3

Верхний девон в составе: франского (D3f) и фаменского (D3fm) ярусов.ложен песчаниками, доломитами, известняками, алевролитами, мергелями и глинами. Мощность отложений составляет от 330 до 530 м.3fm

Выявлены промышленные залежи нефти.

Каменноугольная система(C)

Представлена тремя отделами.

Нижний отдел состоит:

турнейский (C1t), визейский(C1v) и серпуховский (C1s) ярус.

Сложен известняками и доломитами с прослоями глин и песчаников.

Мощность толщи от 500 до 680 м.

Бобриковский горизонт. C1v

Выявлены промышленные залежи нефти.

Средний карбон представлен: башкирским (C2b) и московским (C2m) ярусами.

Сложен известняками, с прослоями доломитов, реже глин и мергелей.

Мощность отложений среднего карбона достигает 530 м.

С3

Верхний карбон (С3) представлен доломитами, известняками и ангидритами. Мощность отложений от 220 до 250 м.

Пермская система (Р)

Отложения представлены: нижним (Р1) и верхним (Р2) отделами.

Р1

Нижнепермские отложения снизу вверх выражены загипсованными доломитами ассельского (Р) яруса, сульфатно-карбонатными породами (доломиты, ангидриты, каменная соль) сакмарского яруса (Р1s). Мощность нижнепермских отложений достигает 190 м.

Р2

Отложения верхней перми представлены казанским (Р2kz) и татарским (Р2t) ярусами.

Казанский ярус, мощностью до 260 м, подразделяется на нижний и верхний подъярусы:

Нижний подъярус (P2kz1)

Представлен в нижней части мергелями и глинами серыми тонкослоистыми, выше - известняками серыми, органогенными, с прослоями доломитов, мергелей и глин. мощностью от 65 до 90м

Верхний подъярус (Р2kz2)ложен известняками и доломитами серыми, светло-серыми, преимущественно органогенно-обломочными, с прослоями мергелей, глин, гипсов и ангидритов в верхней части разреза. мощностью от 80 до 150м.

Татарский ярус (P2t),

Включает в себя отложения нижнеустьинской свиты (P2nu), сухонской свиты (P2sh) и северодвинского горизонта (P2sd). Разрез представлен пестроцветными глинами и алевролитами с прослоями песчаников, мергелей и известняков. Мощность яруса в районе месторождения составляет 40 м и возрастает к востоку и юго-востоку до 300м.

Тектоника

В региональном тектоническом плане рассматриваемый участок располагается в Мелекесской впадине, осевая зона которой картируется за западной границей Самарской области, т.е. на территории Ульяновской области (Рис. 3).

Юго-восточный борт Мелекесской впадины, к которому и приурочен рассматриваемый участок, характеризуется региональным погружением основных горизонтов осадочной толщи и поверхности кристаллического фундамента в западном-юго-западном направлении.

На фоне этого погружения четко выделяется группа локальных выступов фундамента: это Булатовский, Еркульский, Юганский, Смородинский. Вершины всех локальных выступов фундамента имеют форму, близкую к изометричной. Наиболее четким и выразительным является Булатовский выступ фундамента, размеры которого составляют 2,3х1,8 км, а амплитуда около 150 м. Почти все выступы ограничиваются прогибами, глубина которых достигает 60-70 м. Прогибы имеют субмеридиональное и северо-западное направление, которое, по-видимому, совпадает с простиранием и местоположением дизъюнктивных нарушений.

Рис. 3. Тектоническая схема района работ



Нефтегазоносность

В пределах площади исследования и в непосредственной близости от неё открыты, Ново - Киевское, Богородское месторождения нефти. На Ново-Киевском и Богородском месторождениях промышленно-нефтеносными являются терригенные отложения бобриковского горизонта (пласт Б2).

При бурение скважины на площади, перспективным горизонтом являлся бобриковский горизонт визейского яруса нижней каменноугольной системы. Пласт С1(Б2) залегает на глубине 1740 м. В составе горизонта выделяется пачка проницаемых песчаников, внутри которых выделяется пласт с явными признаками нефтенасыщения, он представлен средне- и мелкозернистым песчаником. Коллектором нефти служат песчаники кварцевые мелко- и разнозернистые. Учитывая, что каменный материал исследован в небольшом объеме по пласту С1(Б2), а по другим пластам керна вообще нет, то для обоснования пористости, а также начальной нефтенасыщенности, использовались данные, полученные по ГИС, которые здесь являются более информативными. При этом использовалась общепринятая методика выделения коллекторов по качественным признакам отрицательная аномалия ПС ;сужение диаметра скважины по сравнению с номинальным; наличие положительных приращений на диаграммах микрозондов ρк, низкие или средние значения интенсивности вторичного гамма-излучения (НГК) при низкой естественной радиоактивности.

месторождение скважина шлам коллектор

1.Фракционный анализ шлама - основан на изучении размеров частиц, составляющих пробы шлама. Получаемая информация используется для литологического расчленения разреза, выделения зон аномально высоких пластовых давлений (АВПД), Привязка отбираемого шлама по глубине обеспечивается тем, что расчет отставания производится для всех фракций шлама, а исследования физико-химических свойств шлама проводятся с одной фракцией. Это необходимо потому, что при подъеме выбуренного шлама с забоя скважины происходит его оседание в буровом растворе под действием гравитационных сил, причем скорость перемещения частиц шлама различных фракций неодинакова и прямо пропорциональна их габаритам.

.Макро- и микроскопия пород - макро- и микроскопические исследования являются визуальными методами определения литологического состава и других особенностей пород по шламу и керну. Шлам исследуется с применением бинокулярного стереоскопического микроскопа керн - с помощью лупы с 6-12 кратным увеличением (см. рис. 4)

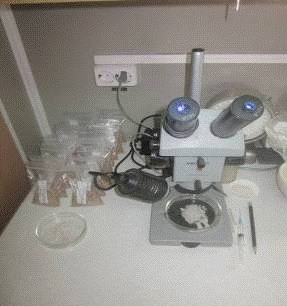

Рис 4. Бинокулярный микроскоп

.Карбонатометрия шлама - Проба карбонатосодержащих материалов перетирается в ступке, просеивается через сито для отбора дисперсионной фракции частиц, равной 1мм. При наличии битумоидов, последние экстрагируются и очищенная просушенная часть берется для проведения анализа. Выбор навески ограничен 0,4 граммами, по которым откалиброван прибор.(рис. 4)

.Люминисцентно-битуминологические исследования (ЛБА) - Основан на свойстве битумоидов при их облучении УФ - лучами испускать «холодное» свечение, интенсивность и цвет которого позволяют визуально оценить наличие и качественный состав битумоида в исследуемой породе.

Обнаружение, первичная диагностика и выяснение характера распределения битуминозных веществ в горной породе включает:

·        Визуальный просмотр шлама (керна) на присутствие битумоидов;

·        Капельно-люминисцентный анализ для определения качественного состава и количественного содержания битумоидов в шламе (керне).

Для визуального просмотра из пробы шлама отираются сухие частицы основной породы, не загрязненные буровым раствором, и просматриваются под люминесцентным осветителем. Присутствие битумоидов обнаруживается по свечению углеводородов, находящихся в порах и трещинах горных пород, вызванному облучением УФ - лучами. Прим добавках в буровой раствор нефти или других люминесцирующих веществ частицы шлама или кусочки керна разламываются и просматриваются в свежем изломе под люминесцентным осветителем при 7 - 10 кратном увеличении. При визуальном просмотре отмечаются цвет, размер и интенсивность люминесценции битуминозных веществ, а также взаимное расположение битуминозных компонентов между собой. Цвета люминесценции, наблюдаемые при визуальном просмотре, обычно отличаются меньшим разнообразием (голубые, синие, беловато - голубые, беловато - желтые), чем при проведении капельно-люминесцентного анализа. Для анализа берется навеска пробы 1.0 г. Она помещается в виде конуса на предварительно обработанным хлороформом лист фильтровальной бумаги. На вершину конуса наносятся из пипетки 20 капель хлороформа, который, вымывая из породы битумоиды, образует на поверхности бумаги пятно диаметром 1 - 3 см. После испарения растворителя (8 - 10 мин) порошок с бумаги удаляется и в УФ - лучах оценивается интенсивность свечения пятна и цвет люминесценции:

Таблица 1. Классификация битумоидов по люминесцентной характеристике капиллярных вытяжек

Группа

Цвет люминесценции капиллярных вытяжек

Состав битумоида

Тип битумоида

1

Беловато - голубые тона разной интенсивности

Углеводородные флюиды, не содержащие смол и асфальтенов

Легкий битумоид (ЛБ)

2

Белый, голубовато - желтый, беловато - желтый

Нефть и битумоиды с низким содержанием смол, с незначительным содержанием или отсутствием асфальтенов

Маслянистый битумоид (МБ)

3

Желтый, оранжево - желтый до светло - коричневого

Нефти и битумоиды с содержанием масел более 60%, асфальтенов 1 - 2%

Маслянисто - смолистый битумоид (МСБ)

4

Оранжево - коричневый, светло - коричневый, коричневый

Битумоид и нефти с повышенным содержанием асфальтенов (3-20%)

Смолистый битумоид (СБ)

5

Темно - коричневый, зеленовато - коричневый, красно - коричневый, черно - коричневый, черный

Битумоид с содержанием асфальтенов более 20%

Смолисто - асфальтеновый битумоид (САБ)


Таблица 2. Количественная оценка образцов (ЛБА)

Форма люминесцирующего участка

Характеристика Люминесцирующего участка

Балл


 Точки

1


 Тонкое рваное кольцо

2


 Тонкое сплошное кольцо

3


 Неровное пятно, толстое кольцо

4


 Ровное пятно

5

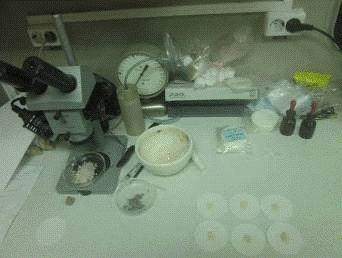

Рис 5. Карбонатометрия шлама

6. Постоянный компонентный хромотографический анализ газа

Газовый анализатор "Хромопласт" предназначен для экспресс-анализа покомпонентного состава углеводородов в газовых смесях. В состав определяемых углеводородов входят метан, этан, пропан, бутан и пентан. Возможно также расширение диапазона до гексана. Отбор анализируемого газа происходит автоматически по заданному циклу не более 80 сек, что особенно важно при проведении газового каротажа в процессе бурения скважин на нефть и газ в полевых условиях.

Области применения: в ГТИ в процессе бурения, при газовом каротаже скважин в исследовании шлама в экологических исследованиях и при анализе природного газа. Время выхода прибора на режим работы, 15 мин.не более. Хроматограф состоит из 3 составных частей: аналитического блока, блока подготовки газа и программного обеспечения прибора.

Принцип действия его основан на методе газожидкостной хроматографии. Разделенная на компоненты газовая смесь воздействует на термокаталитический детектор. Сигнал с детектора передается и обсчитывается Далее данные о процентном содержании компонент могут быть переданы в другие программы-клиенты.

Следует отметить, что прибор не требует для своей работы расходных материалов, таких как водород, азот или аргон. Воздух, используемый не только в качестве газа носителя, но и для управления краном-дозатором, забирается прямо из атмосферы специальным блоком подготовки, в котором проходит необходимую очистку, осушку и сжимается до необходимого давления.

Рис 6. Хроматограф прибор газового каротажа

. ПРЕДВАРИТЕЛЬНЫЕ РЕЗУЛЬТАТЫ

Предварительная обработка полевых материалов выполнялась по мере поступления данных которые обеспечивают следующую информацию в процессе бурения фактического литологического разреза скважины:

-выделения пластов-коллекторов;

определения характера насыщения коллекторов;

проведения литолого-стратиграфического расчленения разреза.

Все окончательные результаты обработки передавались в виде таблиц и графических материалов в согласованных с Заказчиком форматах вместе с материалами.

Другие копии записей с комплектом полевой документации рапорта геологов и технологов и др. на бумаге. В иных случаях период предоставления материалов уменьшался.

Полевые материалы сопровождались информацией (PDF-файлы), а также карты и таблицы показателей нефтенасыщения и газопоказания

В результате проведенных работ получены

. Оценка фильтрационно-емкостных свойств пластов-коллекторов

2. Литолого-стратиграфическая колонка.

В качестве примера полученного результата приведено Сводный планшет ГТИ-ГИС. Приведён иллюстрационный предварительный результат работ, на нём показано с левой стороны геолого-технологические исследования, а с правой геологические исследования Булатовского месторождения.

Полученные при этом данные определения фильтрационно-ёмкостные свойства по керну приведены в таблице 3.

Таблица 3. Результаты определения ФЕС по керну

Пласт

Пористость

Проницаемость


Количество скважин

Количество определений

Среднее, %

Количество скважин

Количество определений

Среднее, мкм2

С1(Б2)

1

6

23,9

1

3

1,1455

ЗАКЛЮЧЕНИЕ
