ВВЕДЕНИЕ

. Общие сведения о системах автоматического управления авиационными газотурбинными двигателями

.1 Назначение систем автоматического управления

.2 Проблемы, возникающие при эксплуатации систем автоматического управления двигателями типа FADEC

. Газодинамические схемы газотурбинных двигателей

.1 Газодинамическая характеристика газотурбинных двигателей

.2 Управление двигателем

. Системы управления подачей топлива

.1 Главный регулятор расхода топлива

.2 Упрощенная схема управления топливом

.3 Гидропневматические системы управления топливом, ТВД PT6

.4 Система управления топливом Бендикс DP-L2

.5 Электронная система программирования подачи топлива

.6 Управление мощностью и программирование подачи топлива (CFM56-7B)

.7 Система управления топливом ВСУ

.8 Настройка системы управления топливом

. Система автоматического управления

.1 Основная часть

.2 Описание и работа

.3 Система управления топливом

.4 Система индикации расхода топлива

.5 Внешние магистрали

Выводы и рекомендации

Список использованной литературы

ВВЕДЕНИЕ

Газотурбинные двигатели (ГТД) за шестьдесят лет своего развития стали основным типом двигателей для воздушных судов современной гражданской авиации. Газотурбинные двигатели - классический пример сложнейшего устройства, детали которого работают длительное время в условиях высоких температур и механических нагрузок. Высокоэффективная и надежная эксплуатация авиационных газотурбинных силовых установок современных воздушных судов невозможна без применения специальных систем автоматического управления (САУ). Крайне важно отслеживать рабочие параметры двигателя, управлять ими для обеспечения высокой надежности работы и длительного срока его эксплуатации. Следовательно, огромную роль играет выбор автоматической системы управления двигателем.

В настоящее время в мире широко используются воздушные суда, на которых устанавливаются двигатели V поколения, оборудованные новейшими системами автоматического управления типа FADEC (Full Authority Digital Electronic Control). На авиационных газотурбинных двигателях первых поколений устанавливались гидромеханические САУ.

Гидромеханические системы прошли долгий путь развития и совершенствования, начиная от простейших, основанных на управлении подачей топлива в камеру сгорания (КС) при помощи открытия/закрытия отсечного клапана (вентиля), до современных гидроэлектронных, в которых все основные функции регулирования производятся с помощью гидромеханических счётно-решающих устройств, и только для выполнения некоторых функций (ограничение температуры газа, частоты вращения ротора турбокомпрессора и др.) используются электронные регуляторы. Однако сейчас этого не достаточно. Для того, чтобы соответствовать высоким требованиям безопасности и экономичности полетов, необходимо создавать полностью электронные системы, в которых все функции регулирования выполняются средствами электронной техники, а исполнительные органы могут быть гидромеханическими или пневматическими. Такие САУ способны не просто контролировать большое число параметров двигателя, но и отслеживать их тенденции, управлять ими, тем самым, согласно установленным программам, задавать двигателю соответствующие режимы работы, взаимодействовать с системами самолета для достижения максимальной эффективности. Именно к таким системам относится САУ FADEC.

Серьезное изучение устройства и работы систем автоматического управления авиационных ГТД является необходимым условием правильности оценки технического состояния (диагностики) АС управления и их отдельных элементов, а также безопасной эксплуатации САУ авиационных газотурбинных силовых установок в целом.

1. ОБЩИЕ СВЕДЕНИЯ О СИСТЕМАХ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ АВИАЦИОННЫМИ ГТД

.1 Назначение систем автоматического управления

газотурбинный двигатель топливо управление

САУ предназначена для (рис. 1):

управления запуском двигателя и его выключения;

управления режимом работы двигателя;

обеспечения устойчивой работы компрессора и камеры сгорания (КС) двигателя на установившихся и переходных режимах;

предотвращения превышения параметров двигателя выше предельно допустимых;

обеспечения информационного обмена с системами самолета;

интегрированного управления двигателем в составе силовой установки самолета по командам из самолетной системы управления;

обеспечения контроля исправности элементов САУ;

оперативного контроля и диагностирования состояния двигателя (при объединенной САУ и системы контроля);

подготовки и выдачи в систему регистрации информации о состоянии двигателя.

Обеспечение управлением запуска двигателя и его выключением. На запуске САУ выполняет следующие функции:

управляет подачей топлива в КС, направляющим аппаратом (НА), перепусками воздуха;

управляет пусковым устройством и агрегатами зажигания;

защищает двигатель при помпаже, срывах в компрессоре и от перегрева турбины;

защищает пусковое устройство от превышения предельной частоты вращения.

Рис. 1. Назначение системы автоматического управления двигателем [1]

САУ обеспечивает выключение двигателя с любого режима работы по команде пилота или автоматически при достижении предельных параметров, кратковременное прекращение подачи топлива в основную КС при потере газодинамической устойчивости компрессора (ГДУ).

Управление режимом работы двигателя. Управление производится по командам пилота в соответствии с заданными программами управления. Управляющим воздействием является расход топлива в КС. При управлении поддерживается заданный параметр регулирования с учетом параметров воздуха на входе в двигатель и внутридвигательных параметров. В многосвязных системах управления также может управляться геометрия проточной части для реализации оптимального и адаптивного управления с целью обеспечения максимальной эффективности комплекса «СУ - летательный аппарат».

Обеспечение устойчивой работы компрессора, КС двигателя на установившихся и переходных режимах. Для устойчивой работы компрессора и КС осуществляется автоматическое программное управление подачей топлива в камеру сгорания на переходных режимах, управление клапанами перепуска воздуха из компрессора или за компрессором, управление углом установки поворотных лопаток ВНА и НА компрессора. Управление обеспечивает протекание линии рабочих режимов с достаточным запасом газодинамической устойчивости компрессора (вентилятора, подпорных ступеней, КНД и КВД). Для предотвращения превышения параметров при потере ГДУ компрессора применяется противопомпажная и противосрывная системы.

Предотвращение превышения параметров двигателя выше предельно допустимых. Под предельно допустимыми понимаются максимально возможные параметры двигателя, ограниченные по условиям выполнения дроссельных и высотно-скоростных характеристик. Длительная работа на режимах с предельно допустимыми параметрами не должна приводить к разрушению деталей двигателя. В зависимости от конструкции двигателя автоматически ограничиваются:

предельно допустимая частота вращения роторов двигателя;

предельно допустимое давление воздуха за компрессором;

максимальная температура газа за турбиной;

максимальная температура материала рабочих лопаток турбины;

минимальный и максимальный расход топлива в КС;

предельно допустимая частота вращения турбины пускового устройства.

В случае раскрутки турбины при обрыве ее вала производится автоматическое выключение двигателя с максимально возможным быстродействием клапана отсечки топлива в КС. Может быть применен электронный датчик, фиксирующий превышение пороговой частоты вращения, или механическое устройство, которое фиксирует взаимное окружное смещение валов компрессора и турбины и определяет момент обрыва вала для выключения подачи топлива. При этом управляющие устройства могут быть электронными, электромеханическими или механическими.

В конструкции САУ должны быть предусмотрены надсистемные средства защиты двигателя от разрушений при достижении предельных параметров в случае выхода из строя основных каналов управления САУ. Может быть предусмотрен отдельный агрегат, который при достижении предельного для надсистемного ограничения значения какого-либо из параметров с максимальным быстродействием выдает команду на отсечку топлива в КС [6].

Информационный обмен с системами самолета. Информационный обмен осуществляется по последовательным и параллельным каналам информационного обмена.

Выдача информации в контрольно-проверочную и регулировочную аппаратуру. Для определения исправного состояния электронной части САУ, поиска неисправностей, эксплуатационной регулировки электронных агрегатов в комплекте принадлежностей двигателя имеется специальный пульт контроля, проверки и регулировки. Пульт применяется при наземных работах, в некоторых системах устанавливается на борту самолета. Между САУ и пультом осуществляется информационный обмен по кодовым линиям связи через специально подсоединяемый кабель.

Интегрированное управление двигателем в составе СУ самолета по командам из самолетной системы управления. С целью получения максимальной эффективности работы двигателя и самолета в целом интегрируют управление двигателем и другими системами СУ. Системы управления интегрируют на базе бортовых цифровых вычислительных систем, объединенных в систему управления бортовым комплексом. Интегрированное управление осуществляется корректировкой программ управления двигателем от системы управления СУ, выдачей параметров двигателя для управления воздухозаборником (ВЗ). По сигналу от САУ ВЗ выдаются команды на установление элементов механизации двигателя в положение повышения запасов ГДУ компрессора. Для предотвращения срывов в управляемом ВЗ при изменении режима полета режим двигателя соответственно корректируется или фиксируется.

Контроль исправности элементов САУ. В электронной части САУ двигателя автоматически контролируется исправность элементов САУ. При отказе элементов САУ информация о неисправностях выдается в систему контроля СУ самолета. Выполняется реконфигурация программ управления и структуры электронной части САУ для сохранения ее работоспособности.

Оперативный контроль и диагностирование состояния двигателя. САУ, интегрированная с системой контроля выполняет дополнительно следующие функции:

прием сигналов от датчиков и сигнализаторов двигателя и самолета, их фильтрацию, обработку и выдачу в бортовые системы индикации, регистрации и другие системы самолета, преобразование аналоговых и дискретных параметров;

допусковый контроль измеренных параметров;

контроль параметра тяги двигателя на взлетном режиме;

контроль работы механизации компрессора;

контроль положения элементов реверсивного устройства на прямой и обратной тяге;

расчет и хранение информации о наработке двигателя;

контроль часового расхода и уровня масла при заправке;

контроль времени запуска двигателя и выбега роторов КНД и КВД при останове;

контроль систем отбора воздуха и системы охлаждения турбины;

виброконтроль узлов двигателя;

анализ тенденций изменения основных параметров двигателя на установившихся режимах.

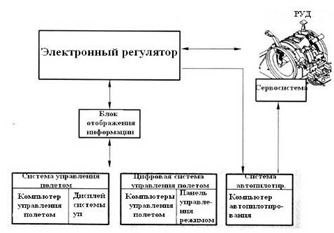

На рис. 2 схематично представлен состав агрегатов системы автоматического управления ТРДД.

При достигнутом в настоящее время уровне параметров рабочего процесса авиационных ГТД дальнейшее улучшение характеристик силовых установок связано с поиском новых путей управления, с интеграцией САУ АД в единую систему управления самолетом и двигателем и их совместным управлением в зависимости от режима и этапа полета. Такой подход становится возможным при переходе к электронным цифровым системам управления двигателем типа FADEC (Full Authority Digital Electronic Control), т.е. к системам, в которых электроника осуществляет управление двигателем на всех этапах и режимах полета (системам с полной ответственностью) [6].

Преимущества цифровой системы управления с полной ответственностью перед гидромеханической системой управления очевидны:

система FADEC имеет два независимых канала управления, что значительно повышает ее надежность и исключает необходимость многократного резервирования, снижает ее вес;

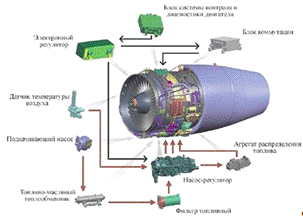

Рис. 2. Состав агрегатов системы автоматического управления, контроля и топливопитания ТРДД

система FADEC осуществляет автоматический запуск, работу на установившихся режимах, ограничение температуры газа и скорости вращения, запуск после погасания камеры сгорания, антипомпажную защиту за счет кратковременного снижения подачи топлива, она функционирует на основе данных разного типа, поступающих от датчиков;

система FADEC обладает большей гибкостью, т.к. количество и сущность выполняемых ею функций можно увеличивать и изменять с помощью введения новых или корректировки существующих программ управления;

система FADEC значительно снижает рабочие нагрузки для экипажа и обеспечивает применение широко распространенной техники электропроводного (fly-by-wire) управления самолетом;

в функции системы FADEC входит мониторинг состояния двигателя, диагноз отказов и информация о техобслуживании всей силовой установки. Вибрация, рабочие характеристики, температура, поведение топливных и масляных систем - одни из многих эксплуатационных аспектов, мониторинг которых обеспечивает безопасность, эффективный контроль ресурса и снижение расходов на обслуживание;

система FADEC обеспечивает регистрацию наработки двигателя и повреждаемости его основных узлов, наземный и походный самоконтроль с сохранением результатов в энергонезависимой памяти;

для системы FADEC отсутствует необходимость регулировок и проверок двигателя после замены какого-либо из его узлов.

Система FADEC также:

управляет тягой на двух режимах: ручном и автоматическом;

контролирует расход топлива;

обеспечивает оптимальные режимы работы, управляя течением воздуха по тракту двигателя и регулируя зазор за рабочими лопатками ТВД;

контролирует температуру масла интегрированного привод-генератора;

обеспечивает выполнение ограничений по работе системы реверса тяги на земле.

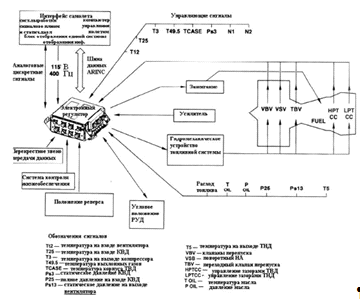

На рис. 3 наглядно продемонстрирован широкий спектр функций, выполняемых САУ FADEC.

В России САУ этого типа разрабатываются для модификаций двигателей АЛ-31Ф, ПС-90А и ряда других изделий.

Рис. 3. Назначение цифровой системы управление двигателем с полной ответственностью [1]

.2 Проблемы, возникающие при эксплуатации систем автоматического управления двигателями типа FADEC

Следует отметить, что в связи с более динамичным развитием электроники и информационных технологий за рубежом ряд фирм, занимающихся изготовлением САУ АД, рассматривал переход к системам типа FADEC в середине 80-х годов. Некоторые аспекты этого вопроса и проблематики, связанной с ним, были изложены в отчетах NASA и ряде периодических изданий. Тем не менее, в них приведены только общие положения, указаны основные преимущества электронно-цифровых САУ. Проблемы, возникающие при переходе к электронным системам, пути их решения и вопросы, связанные с обеспечением требуемых показателей САУ, опубликованы не были [6].

На сегодняшний день одной из наиболее острых задач для САУ, построенных на базе электронных цифровых систем, является задача обеспечения необходимого уровня надежности. Это, прежде всего, обусловлено недостаточным опытом разработки и эксплуатации подобных систем.

Известны факты отказов САУ FADEC авиационных ГТД иностранного производства по сходным причинам. Например, в САУ FADEC, установленных на ТРДД Роллс-Ройс АЕ3007А и АЕ3007С, были зафиксированы отказы транзисторов, что могло стать причиной отказов в полете этих двигателей, применяемых на двухдвигательных самолетах.

Для двигателя ТРДД AS900 возникла необходимость внедрения программы, обеспечивающей автоматическое ограничение параметров для повышения надежности системы FADEC, а также предотвращение, обнаружение и восстановление нормальной работы после помпажей и заглоханий. ТРДД AS900 также был снабжен защитой от заброса частоты вращения, сдвоенными соединениями для передачи данных к датчикам критических параметров с помощью шины и дискретных сигналов по стандарту ARINK 429 [7].

Специалисты, занимающиеся разработкой и внедрением в эксплуатацию САУ FADEC, обнаруживали немало логических ошибок, на исправление которых требовались значительные суммы денег. Тем не менее, они определили, что в перспективе за счет совершенствования системы FADEC станет возможным прогнозирование ресурса всех компонентов двигателя. Это позволит осуществлять контроль за парком самолетов дистанционно из центрального пункта в любом районе земного шара.

Внедрению этих инноваций будет способствовать переход от управления исполнительными механизмами при помощи центральных микропроцессоров к созданию интеллектуальных механизмов, снабженных собственными управляющими процессорами. Преимуществом такой «распределенной системы» будет снижение массы за счет отказа от линий передачи сигналов и сопутствующего оборудования. Независимо от этого будет продолжаться совершенствование отдельных систем.

Перспективными внедрениями для отдельно взятых ГТД иностранного производства являются [8]:

усовершенствование системы управления двигателем, обеспечивающее автоматические запуск и режим малого газа с управлением отбором воздуха и противообледенительной системой, синхронизация работы систем двигателя для получения низкого уровня шума и автоматического сохранения характеристик, а также управление реверсивным устройством;

изменение принципа работы САУ FADEC с целью осуществления управления двигателем не по сигналам датчиков давления и температуры, а непосредственно по частоте вращения ротора ВД в связи с тем, что этот параметр измерить легче, чем сигнал от двойной системы датчиков температуры-давления, который в действующих двигателях должен быть преобразован. Новая система позволит получить большую скорость реагирования и меньший разброс петли регулирования;

установка многократно более мощного процессора с использованием стандартных промышленных чипов и обеспечение диагностики и прогнозирования состояния (работоспособности) двигателя и его характеристик, разработка САУ FADEC типа PSC. PSC - это система, работающая в реальном масштабе времени, которая может использоваться для оптимизации характеристик двигателя, зависящих от многочисленных ограничений, например, чтобы минимизировать удельный расход топлива при постоянной тяге;

включение в состав САУ FADEC интегрированной системы контроля технического состояния двигателя. Двигатель регулируется по приведенной частоте вращения вентилятора с учетом высоты полета, наружной температуры, величины тяги и числа М;

объединение системы контроля технического состояния двигателя, EMU (Engine Monitoring Unit), с FADEC, что позволит в реальном времени сопоставлять большее количество данных и обеспечит большую безопасность при работе двигателя «вблизи физических пределов». На основе применения упрощенной термодинамической модели, в которой такие факторы, как изменение температуры и напряжения, учитываются совместно в виде суммарного показателя накопления усталости, блок EMU позволяет также контролировать частоту использования во времени. Имеется также контроль ситуаций типа «визжащего» звука, скрипов, повышенных вибраций, прерванного запуска, срыва пламени, помпажа двигателя. Новым для системы FADEC является использование магнитного датчика обнаружения металлических частиц ODMS (Oil-debris Magnetic Sensor), который не только позволяет определять размеры и количество железосодержащих частиц, но и с помощью центрифуги удалять их на 70…80 %. В случае обнаружения роста количества частиц, блок EMU позволяет проверить наличие вибрации и выявить опасные процессы, например, надвигающееся разрушение подшипника (для ТРДДФ ЕJ200);

создание фирмой Дженерал Электрик двухканальной цифровой САУ FADEC третьего поколения, время срабатывания которой значительно меньше, а объем памяти больше, чем у предыдущих САУ FADEC двухконтурных двигателей производства этой фирмы. Благодаря этому САУ располагает дополнительными резервными возможностями для повышения надежности и тяги двигателя. В САУ FADEC также будет заложена перспективная способность фильтровать вибрационные сигналы, чтобы устанавливать и диагностировать симптомы приближающейся поломки узла/детали на основании спектрального анализа известных видов отказов и неисправностей, например, разрушение беговой дорожки подшипника. Благодаря такой идентификации будет получено предупреждение о необходимости проведения ТО по окончании полета. САУ FADEC будет содержать дополнительную электронную плату, названную «персональная плата» (Personality Board). Ее отличительными чертами являются шина данных, соответствующая новому стандарту Эрбас (AFDX), и новые функции (контроль повышения частоты вращения, контроль тяги и др.). Кроме этого, новая плата расширит связь с устройством измерения вибраций, VMU (Vibration Measurment Unit), и электромеханической системой привода устройства реверсирования тяги, ETRAS (Electromechanical Thrust Reverser Actuation System).

2. ГАЗОДИНАМИЧЕСКИЕ СХЕМЫ ГАЗОТУРБИННЫХ ДВИГАТЕЛЕЙ

Сложным требованиям, предъявляемым к условиям функционирования сверхзвуковых многорежимных самолетов, в наибольшей степени удовлетворяют турбореактивные (ТРД) и двухконтурные турбореактивные двигатели (ТРДД). Общим у этих двигателей является характер формирования свободной энергии, различие -в характере ее использования.

У одноконтурного двигателя (рис. 4) свободная энергия, которой располагает рабочее тело за турбиной, непосредственно преобразуется в кинетическую энергию вытекающей струи. У двухконтурного двигателя в кинетическую энергию вытекающей струи преобразуется лишь часть свободной энергии. Оставшаяся часть свободной энергии идет на повышение кинетической энергии дополнительной массы воздуха. Передача энергии дополнительной массе воздуха осуществляется турбиной и вентилятором.

Использование части свободной энергии для ускорения дополнительной массы воздуха при определенных значениях параметров рабочего процесса, а следовательно, и при определенном часовом расходе топлива  позволяет повысить тягу двигателя и снизить удельный расход топлива .

Пусть расход воздуха ТРД будет  а скорость истечения газа . У двухконтурного двигателя во внутреннем контуре расход воздуха тот же, что и у одноконтурного двигателя , а скорость истечения газа ; в наружном контуре соответственно  и  (см. рис. 4).

Будем полагать, что расход воздуха  и скорость истечения газа одноконтурного двигателя , которая характеризует уровень свободной энергии, при каждом значении скорости полета имеют определенные значения.

Условия баланса мощности потоков в ТРД и ТРДД при отсутствии потерь в элементах газовоздушного тракта, обеспечивающие повышение кинетической энергии дополнительной массы воздуха, можно представить выражениями

Рис. 4. Двухконтурный и одноконтурный двигатели с единым турбокомпрессорным контуром [3]

 (1)

 (2)

В пояснение к последнему выражению заметим, что часть свободной энергии, передаваемая во внешний контур, повышает энергию потока от уровня  которым обладает набегающий поток, до уровня .

Приравнивая правые части выражений (1) и (2), С учетом обозначений получим

 ,  , . (3)

Тяга двухконтурного двигателя определяется выражением

 (4)

Если выражение (3) разрешить относительно  и результат подставить в выражение (4), то получим

. (5)

Максимальная тяга двигателя при данных значениях  и т достигается при , что следует из решения уравнения .

Выражение (5) при  приобретает вид

 (6)

Наиболее простым выражение для тяги двигателя становится при

Это выражение показывает, что повышение степени двухконтурности приводит к монотонному возрастанию тяги двигателя. И, в частности, можно видеть, что переход от одноконтурного двигателя (т = 0) к двухконтурному двигателю с т = 3 сопровождается увеличением тяги в два раза. А поскольку расход топлива в газогенераторе остается при этом неизменным, то удельный расход топлива уменьшается также в два раза. Но удельная тяга двухконтурного двигателя ниже, чем у одноконтурного. При V = 0 удельная тяга определяется выражением

которое свидетельствует, что при увеличении т удельная тяга уменьшается.

Одним из признаков различия схем двухконтурных двигателей является характер взаимодействия потоков внутреннего и наружного контуров.

Двухконтурный двигатель, у которого поток газа внутреннего контура смешивается с потоком воздуха за вентилятором - потоком наружного контура, - называется двухконтурным двигателем со смешением потоков.

Двухконтурный двигатель, у которого указанные потоки вытекают из двигателя раздельно, называется двухконтурным двигателем с раздельными контурами.

.1 Газодинамическая характеристика газотурбинных двигателей

Выходные параметры двигателя - тяга Р, удельная тяга Р_уд и удельный расход топлива С_уд - всецело определяются параметрами его рабочего процесса, которые у каждого типа двигателя находятся в определенной зависимости от условий полета и параметра, определяющего режим работы двигателя.

Параметрами рабочего процесса являются: температура воздуха на входе в двигатель T_в*, степень повышения полного давления воздуха в компрессоре, степень двухконтурности т, температура газа перед турбиной , скорость потока в характерных сечениях газовоздушного тракта, коэффициенты полезного действия отдельных его элементов и т.д.

Условия полета характеризуются температурой и давлением невозмущенного потока Т_н и Р_н, а также скоростью V (или приведенной скоростью λ_н, или числом М) полета.

Параметры Т_н и V (М или λ_н) , характеризующие условия полета, определяют и параметр рабочего процесса двигателя Т_в*.

Потребная тяга двигателя, установленного на самолете, определяется характеристиками планера, условиями и характером полета. Так, в горизонтальном установившемся полете тяга двигателя должна в точности равняться аэродинамическому сопротивлению самолета Р = Q; при разгоне как в горизонтальной плоскости, так и с набором высоты, тяга должна превышать сопротивление

и чем выше потребные величины ускорения  и угла набора высоты , тем выше потребная величина тяги. Потребная тяга возрастает также при увеличении перегрузки (или угла крена) при совершении виража.

Предельные значения тяги обеспечиваются максимальным режимом работы двигателя. Тяга и удельный расход топлива на этом режиме зависят от высоты и скорости полета и обычно соответствуют предельным по условиям прочности значениям таких параметров рабочего процесса как температура газа перед турбиной, частота вращения ротора двигателя и температура газа в форсажной камере.

Режимы работы двигателя, на которых тяга ниже максимальной, называются дроссельными режимами. Дросселирование двигателя - снижение тяги осуществляется уменьшением теплоподвода.

Газодинамические особенности газотурбинного двигателя определяются значениями расчетных параметров, характеристиками элементов и программой управления двигателем.

Под расчетными параметрами двигателя будем понимать основные параметры рабочего процесса на максимальных режимах при определенной для данного двигателя температуре воздуха на входе в двигатель  = .

Основные элементы газовоздушного тракта различных схем двигателей - это компрессор, камера сгорания, турбина и выходное сопло.

Характеристики компрессора (каскадов компрессора) (рис. 5) определяются

Рис. 5. Характеристики компрессора: а-а - граница устойчивости; в-в - линия запирания на выходе из компрессора; с-с - линия рабочих режимов [3]

зависимостью степени повышения полного давления воздуха в компрессоре от относительной плотности тока на входе в компрессор и приведенной частоты вращения ротора компрессора, а также зависимостью коэффициента полезного действия от степени повышения полного давления воздуха иприведенной частоты ротора компрессора:

. (7)

Приведенный расход воздуха  связан с относительной плотностью тока q(λ_в) выражением

 (8)

где  - площадь проточной части входного сечения компрессора, она редставляет собой величину расхода воздуха при стандартных атмосферных условиях на земле  = 288 К,  = 101325 Н/м². По величине ._пр расход воздуха при известных значениях полного давления  и температуры торможения Т* вычисляется по формуле

 (9)

Последовательность рабочих точек, определяемых условиями совместной работы элементов двигателя на различных установившихся режимах работы, образует линию рабочих режимов . Важной эксплуатационной характеристикой двигателя является запас устойчивости компрессора в точках линии рабочих режимов, который определяется выражением

 (10)

Индексу "гр" соответствуют параметры границы устойчивой работы компрессора при том же значении n_пр, что и в точке линии рабочих режимов.

Камеру сгорания будем характеризовать коэффициентом полноты сгорания топлива  и коэффициентом полного давления .

Полное давление газа в камере сгорания падает из-за наличия гидравлических потерь, характеризуемых коэффициентом полного давления _г, и потерь, вызванных подводом теплоты. Последние характеризуются коэффициентом  . Общие потери полного давления определяются произведением

 . (11)

Как гидравлические потери, так и потери, вызванные подводом теплоты, увеличиваются при повышении скорости потока на входе в камеру сгорания. Потери полного давления потока, вызванные подводом теплоты, увеличиваются также по мере увеличения степени-подогрева газа, определяемого отношением значений температуры потока на выходе из камеры сгорания и на входе в нее

 /.

Увеличение степени подогрева и скорости потока на входе в камеру сгорания сопровождается повышением скорости газа в конце камеры сгорания, и в случае приближения скорости газа к скорости звука происходит газодинамическое "запирание" канала. При газодинамическом "запирании" канала дальнейшее повышение температуры газа без уменьшения скорости на входе в камеру сгорания становится невозможным.

Характеристики турбины определяются зависимостями относительной плотности тока в критическом сечении соплового аппарата первой ступени q(λ_{с а}) и коэффициента полезного действия турбины  от степени понижения полного давления газа в турбине, приведенной частоты вращения ротора турбины и площади критического сечения соплового аппарата первой ступени:

Реактивные сопло характеризуется диапазоном изменения площадей критического  и выходного  сечений и коэффициентом скорости .

На выходные параметры двигателя существенное влияние оказывает также характеристика воздухозаборника, который является элементом силовой установки самолета. Характеристика воздухозаборника представлена коэффициентом полного давления

где  - полное давление невозмущенного потока воздуха;  - полное давление потока воздуха у входа в компрессор.

Каждый тип двигателя имеет, таким образом, определенные размеры характерных сечений и характеристики его элементов. Кроме того, двигатель имеет определенное число управляющих факторов и ограничения по значениям параметров его рабочего процесса. Если число управляющих факторов выше единицы, то некоторым условиям полета и режиму работы в принципе может соответствовать ограниченная область значении параметров рабочего процесса. Из всей этой области возможных значении параметров рабочего процесса целесообразным будет лишь одно сочетание параметров: на максимальном режиме - то сочетание, которое обеспечивает максимальную тягу, а на дроссельном режиме - которое обеспечивает минимальный расход топлива при определяющем данный режим значении тяги. При этом необходимо иметь в виду, что число независимо управляемых параметров рабочего процесса - параметров, на основе количественных показателей которых производится управление рабочим процессом двигателя (или кратко - управление двигателем), равно числу управляющих факторов двигателя. И определенным значениям этих параметров соответствуют определенные значения остальных параметров.

Зависимость управляемых параметров от условий полета и режима работы двигателя определяется программой управления двигателем и обеспечивается системой автоматического управления (САУ).

Условия полета, оказывающие влияние на работу двигателя, наиболее полно характеризуются параметром , который является и параметром рабочего процесса двигателя. Поэтому под программой управления двигателем понимается зависимость управляемых параметров рабочего процесса или состояния управляемых элементов двигателя от температуры торможения воздуха на входе в двигатель и одного из параметров, определяющих режим работы - температуры газа перед турбиной , частоты вращения ротора одного из каскадов  или тяги двигателя Р.

.2 Управление двигателем

Двигатель с неизменяемой геометрией имеет лишь один управляющий фактор - величину теплоподвода.

Рис. 6. Линия рабочих режимов на характеристике компрессора [3]

В качестве управляемого параметра, непосредственно определяемого величиной теплоподвода, могут служить параметры либо  либо . Но, посколько параметр  является независимым, то в качестве управляемого параметра могут быть связанные с , и  параметры   и приведенная частота вращения

 (12)

Причем в различных областях значений в качестве управляемого параметра могут использоваться различные параметры.

Различие возможных программ управления двигателем с неизменяемой геометрией обусловлено различием в допустимых значениях параметров  , и  на максимальных режимах.

Если при изменении температуры воздуха на входе в двигатель  потребовать, чтобы температура газа перед турбиной на максимальных режимах не изменялась, то будем иметь программу управления . Относительная температура при этом будет изменяться в соответствии с выражением .

На рис. 6 показано, что каждому значению вдоль линии рабочих режимов соответствуют определенные значения параметров  и . (На рис. 6) показано также, что при  < 1, а это может быть в случае < ; величина приведенной частоты вращения превосходит единицу. При увеличении  свыше единицы КПД компрессора существенно снижается, поэтому работа в этой области значений  обычно не допускается, для чего вводится ограничение ≤ 1. В таком случае при<  независимо управляемым параметром является . На максимальных режимах программа управления определяется условием = 1.

Для обеспечения работы при  = 1 необходимо, чтобы величина относительной температуры была =1, что в соответствии с выражением

равнозначно условию . Следовательно, при уменьшении  ниже  величина  должна уменьшаться. На основании выражения (12) будет уменьшаться также и частота вращения . Параметры  при этом будут соответствовать расчетным значениям.

В области  при условии  = const величина параметра  при увеличении  может изменяться по-разному - она может и возрастать, и уменьшаться, и оставаться неизменной, что зависит от расчетной степени

повышения полного давления воздуха в компрессоре и характера управления компрессором. Когда программа  = const приводит к увеличению  по мере возрастания , а по условиям прочности повышение частоты вращения недопустимо, используется программа  Температура газа перед турбиной при возрастании  будет в этих случаях, естественно, уменьшаться.

В качестве управляющего сигнала в системе автоматического управления двигателя при обеспечении программ  и  служат ветчины этих параметров. При обеспечении программы  = const в качестве управляющего сигнала может служить - величина  или меньшая величина ,которая при  = const и  = const в соответствии с выражением

однозначно определяет величину  Использование величины  в качестве управляющего сигнала может быть обусловлено ограничением рабочей температуры чувствительных элементов термопары.

Для обеспечения программы управления  = const можно также воспользоваться программным управлением по параметру , величина которого будет функцией от  (рис. 7) .

Рассмотренные программы управления в целом являются комбинированными. При  двигатель работает на подобных режимах, в которых все параметры, определяемые относительными величинами, неизменны. Это - величины приведенной скорости потока во всех сечениях проточной части ГТД, приведенная температура, степень повышения полного давления воздуха в компрессоре. Величина, которой соответствуют расчетные значения  и и которая разделяет два условия программы управления, во многих случаях соответствует стандартным атмосферным условиям у земли = 288 К. Но в зависимости от назначения двигателя величина  может быть и меньше, и больше .

Для двигателей высотных дозвуковых летательных аппаратов может оказаться целесообразным назначить < 288 К. Так, для того чтобы обеспечить работу двигателя в условиях М = 0,8; Н ≥ 11 км при  =, необходимо  = 244 К. Тогда при  = 288 К относительная
температура будет  = 1,18 и двигатель на максимальном режиме будет
работать при  < 1. Расход воздуха на взлете у такого двигателя ниже

(кривая 1, рис. 7) , чем у двигателя с  (кривая 0).

У двигателя, предназначенного для высотного скоростного самолета, может оказаться целесообразным назначить  (кривая 2). Расход воздуха и степень повышения полного давления воздуха в компрессоре у такого двигателя при  > 288 К выше, чем у двигателя с = 288 К Но температура газа перед

Рис. 7. Зависимость основных параметров рабочего процесса двигателя: à - с неизменяемой геометрией от температуры воздуха на входе в компрессор, б - с неизменяемой геометрией от расчетной температуры воздуха [3]

турбиной достигает максимального значения в этом случае при более высоких значениях  и соответственно при более высоких числах М полета. Так, у двигателя с = 288 К максимально допустимая температура газа перед турбиной у земли может быть при М ≥ 0, а на высотах Н ≥ 11 км - при М ≥ 1,286. Если двигатель работает на подобных режимах, например до  = 328 К, то максимальная температура газа перед турбиной у земли будет при М ≥ 0,8, а на высотах Н ≥ 11 км - при М ≥ 1,6; на взлетном режиме температура газа будет = 288/328

Для того чтобы работать при  до  = 328 К, частоту вращения по сравнению с взлетной необходимо увеличить в  = 1,07 раз.

Выбор  > 288 К может быть обусловлен также необходимостью поддержания потребной величины взлетной тяги при повышенных значениях температуры воздуха.

Таким образом, повышение расхода воздуха при  >  путем увеличения  обеспечивается за счет повышения частоты вращения ротора двигателя и снижения удельной тяги на взлетном режиме вследствие снижения .

Как видно, величина  оказывает существенное влияние на параметры рабочего процесса двигателя и его выходных параметров и наряду с ,  является, таким образом, расчетным параметром двигателя.

3. СИСТЕМЫ УПРАВЛЕНИЯ ПОДАЧЕЙ ТОПЛИВА

.1 Главный регулятор расхода топлива и электронные регуляторы

.1.1 Главный регулятор расхода топлива

Главный регулятор расхода топлива - это агрегат с приводом от двигателя, управляемый механически, гидравлически, электрически или пневматически в различных комбинациях. Целью системы управления топливом является поддержания необходимого соотношения воздух-топливо в топливо - воздушной систем по весу в зоне горения приблизительно равного 15:1. Это соотношение представляет отношение веса первичного воздуха поступающего в камеру сгорания к весу топлива. Иногда используется соотношение топливо-воздух равное 0,067:1. Все топлива требуют определенного количества воздуха для полного сгорания, т.е. богатая или бедная смесь будет сгорать, но не полностью. Идеальной пропорцией для воздуха и реактивного топлива является 15:1, и она называется стехиометрической (химически правильной) смесью. Очень часто можно встретить соотношение воздуха и топлива 60:1. Когда это происходит, автор представляет отношение воздуха к топливу, руководствуясь общим расходом воздуха, а не первичным потоком воздуха поступающего в камеру сгорания. Если первичный поток составляет 25% от общего расхода воздуха, тогда отношение 15:1 составляет 25% от отношения 60:1. В авиационных ГТД происходит переход от богатой смеси к бедной с отношениями 10:1 на разгоне и 22:1 при замедлении. Если двигатель потребляет в зоне горения 25% от общего расхода воздуха, соотношения будут следующие: 48:1 на разгоне и 80:1 при замедлении.

Когда пилот перемещает рычаг управления подачей топлива (РУД) вперед, расход топлива увеличивается. Увеличение расхода топлива влечет за собой увеличение расхода газа в камере сгорания, которое, в свою очередь, повышает уровень мощности двигателя. В ТРД и турбовентиляторных (ТРДД) двигателях это вызывает прирост тяги. В ТВД и турбовальных двигателях это повлечет увеличение выходной мощности ведущего вала. Скорость вращения винта будет либо возрастать, либо оставаться неизменной при увеличивающемся шаге винта (угле установки его лопастей). На рис. 8. представлена диаграмма соотношения компонентов топливо-воздушной систем для типичного авиационного ГТД. На диаграмме указаны соотношение воздух-топливо и частота вращения ротора высокого давления, как ее воспринимает устройство управления расходом топлива с помощью центробежных грузов, регулятора частоты вращения ротора высокого давления.

Рис. 8. Рабочая диаграмма топлива - воздуха [4]

На режиме малого газа 20 частей воздуха в смеси находится на линии статического (устойчивого) состояния, а 15 частей входят в диапазон от 90 до 100% частоты вращения ротора ВД.

По мере выработки ресурса двигателем соотношение воздух-топливо 15:1 будет меняться по мере снижения (ухудшения) эффективности процесса сжатия воздуха. Но для двигателя важно, чтобы оставалась требуемая степень повышения давления, и не возникало срывов потока. Когда степень повышения давления начинает снижаться вследствие выработки двигателем ресурса, загрязнения или повреждения, чтобы восстановить требуемое нормальное значение, увеличивают режим работы, расход топлива и частоту вращения вала компрессора. В результате в камере сгорания получается более богатая смесь. Позже обслуживающий персонал может провести требуемые очистку, ремонт, замену компрессора или турбины, если температура приближается к предельной, (все двигатели имеют свои температурные пределы).

У двигателей с однокаскадным компрессором привод главного регулятора расхода топлива осуществляется от ротора компрессора через коробку приводов. У двух- и трехкаскадных двигателей привод главного регулятора расхода топлива организован от компрессора высокого давления.

.1.2 Электронные регуляторы

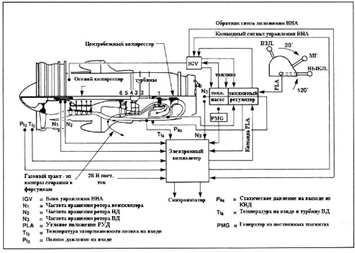

Для автоматического управления соотношением воздух-топливо в систему управления двигателем посылается множество сигналов. Количество этих сигналов зависит от типа двигателя и наличия в его конструкции электронных систем управления. Двигатели последних поколений имеют электронные регуляторы, воспринимающие намного большее число параметров двигателя и самолета, чем гидромеханические устройства двигателей предыдущих поколений.

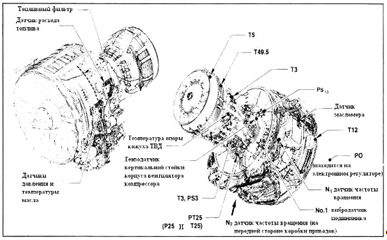

Ниже приведен список наиболее распространенных сигналов, посылаемых гидромеханической системе управления двигателем:

. Частота вращения ротора двигателя (N_c) - передаётся системе управления двигателем напрямую от коробки приводов через центробежный топливный регулятор; используется для дозировки топлива, как на установившихся режимах работы двигателя, так и во время разгона/замедления (время разгона большинства авиационных ГТД от малого газа до максимального режима составляет 5…10 с);

. Давление на входе в двигатель (р_t2) - сигнал полного давления, передаваемый на сильфоны управления топливом от датчика, установленного на входе в двигатель. Этот параметр используется для передачи информации о скорости и высоте полета воздушного судна при изменении условий окружающей среды на входе в двигатель;

. Давление на выходе из компрессора (р_s4) - статическое давление, передаваемое сильфону гидромеханической системы; используется для учета массового расхода воздуха на выходе из компрессора;

. Давление в камере сгорания (р_b) - сигнал статического давления для системы управления расходом топлива, используется прямая пропорциональная зависимость между давлением в камере сгорания и весовым расходом воздуха в данной точке двигателя. Если давление в камере сгорания возрастает на 10%, массовый расход воздуха увеличивается на 10%, и сильфоны в камере сгорания будут задавать программу увеличения расхода топлива на 10% для поддержания правильного соотношения "âîçäóõ - òîïëèâî". Áûñòðîå ðåàãèðîâàíèå íà ýòîò ñèãíàë ïîçâîëÿåò èçáåæàòü ñðûâîâ ïîòîêà, ïëàìåíè è çàáðîñà òåìïåðàòóðû;

. Температура на входе (t_t2) - сигнал полной температуры на входе в двигатель для системы управления расходом топлива. Температурный датчик соединен с системой управления расходом топлива с помощью трубки, которые расширяются и сжимаются в зависимости от температуры воздуха на входе в двигатель. Этот сигнал обеспечивает систему управления двигателем информацией о значении плотности воздуха, на основе которой может быть установлена программа дозировки топлива.

.2 Упрощенная схема управления расходом топлива (гидромеханическое устройство)

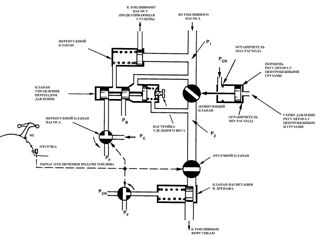

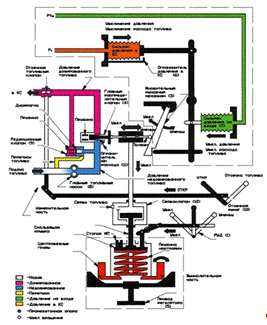

На рис. 9 изображена упрощенная схема системы управления авиационным ГТД. Она дозирует топливо по следующему принципу:

Измерительная часть: перемещение рычага отсечки топлива (10) перед циклом запуска открывает клапан отсечки и позволяет топливу поступать в двигатель (рис. 9.). Рычаг отсечки необходим, поскольку ограничитель минимального расхода (11) не позволяет главному распределительному клапану когда-либо полностью закрыться. Это конструктивное решение необходимо на случай поломки пружины настройки регулятора или неправильной регулировки стопора малого газа. Полное заднее положение РУДа соответствует позиции МГ рядом со стопором МГ. Это предотвращает РУД от выполнения функций отсечного рычага. Как показано на рисунке, отсечной рычаг также обеспечивает правильное повышение рабочего давления в системе управления топливом во время цикла запуска. Это необходимо для того, чтобы топливо грубой дозировки не попало в двигатель раньше расчетного времени.

Топливо из системы подачи под давлением главного топливного насоса (8) направляется в дроссельный кран (дозирующую иглу) (4). В то время как топливо проходит через отверстие, создаваемое конусом клапана, давление начинает падать. Топливо на пути от дроссельного крана до форсунок считается дозированным. Топливо в этом случае дозируется по весу, а не по объему т.к. теплотворная способность (массовая теплотворность) единицы массы топлива является величиной постоянным, несмотря на температуру топлива, в то время как теплотворная способность на единицу объема - нет. Топливо теперь поступает в камеру сгорания, имея корректную дозировку.

Принцип дозирования топлива по весу математически обосновывается следующим образом:

Рис. 9. Схема гидромеханического регулятора топлива [4]

 . (13)

где:  - вес израсходованного топлива, кГ/с;

 - коэффициент расхода топлива;

 - площадь пропускного сечения главного распределительного клапана;

 - перепад давления на проходном отверстии.

При условии, когда необходима работа только одного двигателя и одного проходного отверстия распределительного клапана будет достаточно, не будет изменений в формуле, потому что падение давления остается величиной постоянной. Но двигатели ВС, должны изменять режимы работы.

При постоянно изменяющемся расхода топлива перепад давления на дозирующей игле сохраняется неизменным, несмотря на размера проходного сечения. Направляя дозированное топливо на пружину диафрагмы гидравлически управляемого дроссельного крана, перепад давлений всегда возвращается к значению величины натяжки пружины. Так как величина затяжки пружины является постоянной, перепад давлений на проходном сечении также будет постоянным.

Чтобы полнее осознать эту концепцию, предположим, что топливный насос всегда поставляет топливо в систему с избытком и редукционный клапан непрерывно возвращает избыток топлива на вход насоса.

ПРИМЕР: Давление недозированного топливо составляет 350 кГ/см²; давление дозированного топлива составляет 295 кГ/см²; величина затяжки пружины - 56 кГ/см². В этом случае давление по обеим сторонам диафрагмы редукционного клапана составляет 350 кГ/см². Дроссельный кран будет находиться в равновесном состоянии, и перепускать избыточное топливо на входе насоса.

Если пилот перемещает РУД вперед, проходное отверстие дроссельного крана будет увеличиваться, как и поток дозированного топлива. Представим, что давление дозированного топлива увеличилось до 300 кГ/см². Это вызвало общее повышение давление до 360 кГ/см²; с обеих сторон диафрагмы клапана, принуждая клапан закрываться. Уменьшившееся количество перепускаемого топлива повлечет рост давление недозированного топлива пока для новой площади пропускного сечения 56 кГ/см²; не будут переустановлены. Это произойдет, потому что возросшая частота вращения повлечет увеличение расхода топлива через насос. Как упоминалось ранее, перепад давлений ΔP будет всегда соответствовать затяжке пружины редукционного клапана с наступлением равновесия в системе.

Вычислительная часть. Во время работы двигателя перемещение РУДа (1) вызывает смещение вниз скользящей крышки пружины вдоль тяги сервоклапана и обжатие пружины настройки. При этом база пружины заставляет центробежные грузы сходиться, как при условии низкой скорости вращения ротора турбокомпрессора. Функцией сервоклапана является предотвращение резкого перемещения дозирующая игла, когда жидкость внутри него смещается снизу вверх. Допустим, что множительный рычажный механизм (3) остается неподвижным в это время, тогда ползун сместится вниз по наклонной плоскости и влево. Двигаясь влево, ползун давит на распределительный клапан против силы затяжки его пружины, увеличивая расход топлива двигателя. С увеличением расхода топлива частота вращения ротора двигателя возрастает, увеличивая частоту вращения привода регулятора (5). Новое усилие от вращения центробежных грузов придет в равновесие с силой пружины настройки, когда центробежные грузы примут вертикальное положение. Теперь грузы находятся в позиции готовности к изменению скорости.

Центробежные грузики всегда возвращаются в вертикальное положение, чтобы быть готовыми к следующим изменениям загрузки:

а) Условия превышения скорости:

нагрузка на двигатель уменьшается, и он набирает скорость;

центробежные грузы расходятся, перекрывая подачу некоторого количества топлива;

двигатель возвращается к расчетной частоте вращения. Когда центробежные грузы принимают вертикальное положение, сила их действия на пружину уравновешивается величиной затяжки пружины.

б) Условия недобора скорости:

нагрузка на двигатель увеличивается, и обороты начинают падать;

центробежные грузы сходятся, увеличивая расход топлива;

двигатель возвращается к расчетной частоте вращения. Когда центробежные грузы принимают вертикальное положение, сила их действия на пружину уравновешивается величиной затяжки пружины.

в) Перемещение РУДа (вперед):

пружина настройки сжата и центробежные грузы сходятся в условиях ложного недобора скорости;

расход топлива увеличивается, и грузики начинают расходиться, принимая равновесное положение с новой силой затяжки пружины.

Примечание: центробежные грузы не примут первоначальное положение пока РУД не настроен, потому что пружина настройки теперь имеет большую силу затяжки. Это называется статической ошибкой регулятора и определяется небольшой потерей оборотов из-за механизмов системы регулирования.

На многих двигателях статическое давление в камере сгорания является полезным показателем массового расхода воздуха. Если известен массовый расход воздуха, отношение воздух - топливо может контролироваться более точно. С увеличением давления в камере сгорания (р_b), сильфон, воспринимающий его, расширяется вправо. Избыточное перемещение ограничивается ограничителем давления в камере сгорания (6). Если принять, что тяга сервоклапана остается неподвижной, множительный рычажный механизм сместит ползун влево, открывая распределительный клапан для большего расхода топлива в соответствии с увеличившимся массовым расходом воздуха. Это может произойти во время пикирования, которое вызовет увеличение скорости, скоростного напора и массового расхода воздуха.

Увеличение давления на входе вызовет расширение сильфона (7), воспринимающего это давление, множительный рычажный механизм сместится влево и распределительный клапан откроется больше.

Когда двигатель остановлен, пружина настройки расширяется в двух направлениях, заставляя скользящую крышку подняться к стопору малого газа и отталкивая главный распределительный клапан от ограничителя минимального расхода топлива. Когда двигатель запущен в следующий раз и приближается к оборотам малого газа, центробежные грузы регулятора поддерживают скользящую крышку на стопоре малого газа и также перемещают распределительный клапан к ограничителю минимального расхода.

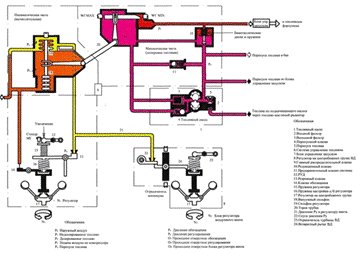

3.3 Гидропневматические системы управления топливом, ТВД PT6 (топливная система Бендикс)

Базовая топливная система состоит из насоса с приводом от двигателя, гидромеханического регулятора подачи топлива, блока управления запуском, двойного топливного коллектора с 14 односторонними (с одним отверстием) топливными форсунками. Два дренажных клапана, находящиеся в корпусе газогенератора обеспечивают дренаж остаточного топлива после останова двигателя (рис. 10).

.3.1 Топливный насос

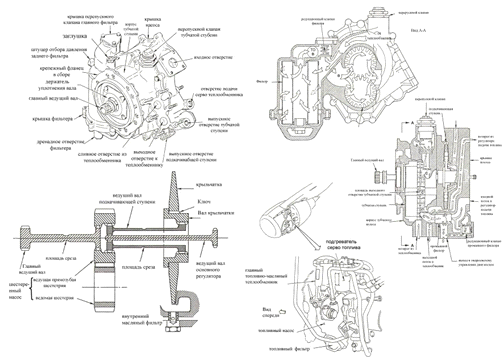

Топливный насос 1 - это шестеренный насос объемной подачи с приводом от коробки приводов. Топливо из подкачивающего насоса поступает в топливный насос через входной фильтр 2 на 74 микрона (200 отверстий) и далее в рабочую камеру. Оттуда топливо с высоким давлением направляется в гидромеханический регулятор подачи топлива через выходной фильтр насоса 3 на 10 мк. Если фильтр засорится, возросший перепад давлений преодолеет силу затяжки пружины, поднимет предохранительный клапан с седла и позволит нефильтрованному топливу проходить дальше. предохранительный клапан 4 и центральный канал насоса пропускают нефильтрованное топливо с высоким давлением от шестерней насоса к регулятору подачи топлива, когда заблокирован выходной фильтр. Внутренний канал 5, берущий начало в блоке управления топливом, возвращает перепускное топливо из блока управления топливом на вход насоса, минуя входной фильтр.

.3.2 Система управления расходом топлива

Система управления топливом состоит из трех отдельных частей с независимыми функциями: гидромеханического регулятора подачи топлива (6), который определяет программу подачи топлива в двигатель на установившийся режиме и при разгоне; блока управления расходом при запуске, действующего как распределитель потока, который направляет дозированное топливо с выхода гидромеханического регулятора к главному топливному коллектору или к первичному и вторичному коллекторам в зависимости от необходимости. Управление воздушным винтом на прямой и обратной тяге осуществляется блоком регулятора, который состоит из секции нормального регулятора воздушного винта (на рис. 10.) и ограничителя максимального частот вращения турбина высокого давления. ограничителя максимального частот вращения турбина высокого давления обеспечивает защиту турбины от заброса оборотов во время нормальной работы. Во время реверсирования тяги регулятор воздушного винта не функционирует и управление скоростью турбины выполняет регулятор турбины высокого давления.

.3.3 Гидромеханический регулятор подачи топлива

Гидромеханический регулятор подачи топлива установлен на насосе с приводом от двигателя и вращается со скоростью, пропорциональной скорости вращения ротора низкого давления. Гидромеханический регулятор подачи топлива определяет программу подачи топлива в двигатель для создания требуемой мощности и для управления частотой вращения ротора низкого давления. Мощность двигателя напрямую зависит от частоты вращения ротора низкого давления. Гидромеханический регулятор управляет этой частотой и, тем самым, мощностью двигателя. Управление частотой вращения ротора низкого давления осуществляется путем регулирования количества топлива, подаваемого в камеру сгорания.

Измерительная часть. В гидромеханический регулятор топливо поступает под давлением р₁, создаваемым насосом. Расход топлива задается главным дроссельным краном (9) и дозирующую иглу (10). Недозированное топливо под давлением р₁ от насоса подается на вход распределительного клапана. Давление топлива сразу же после распределительного клапана называется давлением дозированного топлива (р₂). Дроссельный кран поддерживает постоянный перепад давлений (р₁ - р₂) на распределительном клапане. Площадь пропускного сечения, дозирующая игла будет изменяться, чтобы удовлетворить особые требования двигателя. Избыток топлива относительно этих требований с выхода топливного насоса будет сливаться через отверстия внутри гидромеханического регулятора и насоса на вход входного фильтра (5). Дозирующая игла состоит из золотника, работающего в полой гильзе. Клапан приводится в действие с помощью диафрагмы и пружины. При работе сила пружины уравновешивается перепадом давлений (р₁-р₂) на диафрагме. Перепускной клапан будет всегда в позиции, обеспечивающей поддержание перепада давлений (р₁-р₂) и для перепуска избыточного топлива.

Предохранительный клапан установлен параллельно перепускному клапану для предотвращения повышения избыточного давления р₁ в гидромеханическом регуляторе. Клапан подпружинен на закрытие и остается закрытым, пока давление р₁ топлива на входе не превысит силу затяжки пружины и не откроет клапан. Клапан закроется как только входное давление уменьшится.

Дроссельный кран 9 состоит из профилированной иглы, работающей в гильзе. Дроссельный кран регулирует расход топлива с помощью изменения площади проходного сечения. Расход топлива является только функцией положения Дозирующая игла, потому что Дроссельный кран поддерживает постоянный перепад давления на проходном сечении независимо от разницы давлений топлива на входе и на выходе.

Компенсацию изменения удельного веса из-за изменений температуры топлива осуществляют биметаллические тарелка под пружиной дроссельный кран.

Пневматическая вычислительная часть. РУД соединен с программным кулачком скорости, который ослабляет внутреннюю тягу с увеличением мощности. Рычаг регулятора вращается вокруг оси и один его конец располагается напротив отверстия, образуя клапан регулятора 13. Рычаг обогащения 14 вращается на одной оси с рычагом регулятора и имеет два удлинения, которые охватывают часть рычага регулятора таким образом, что после некоторого движения зазор между ними закрывается, и оба рычага перемещаются вместе. Рычаг обогащения приводит в движение палец с канавкой, который работает против клапана обогащения. Другая меньшая пружина соединяет рычаг обогащения с рычагом регулятора.

Программный кулачок скорости направляет силу натяжения пружины настройки 15 через промежуточный рычаг, который в свою очередь, передает усилие на закрытие клапана регулятора. Пружина обогащения 16, которая находится между рычагами обогащения и регулятора создает усилие для открытия клапана обогащения.

Во время вращения ведущего вала вращается узел, на котором смонтированы центробежные грузы регулятора. Маленькие рычаги на внутренней стороне грузов соприкасаются с золотником регулятора. С увеличением частоты вращения ротора низкого давления центробежная сила вынуждает грузики оказывать большую нагрузку на золотник. Это заставляет золотник передвигаться по валу наружу, воздействуя на рычаг обогащения. Сила со стороны центробежных грузов преодолевает затяжку пружины, клапан регулятора открывается, а клапан обогащения закрывается.

Клапан обогащения начинает закрываться при любом увеличении частоты вращения ротора низкого давления, достаточном для преодоления центробежными грузами силы затяжки меньшей пружины. Если частота вращения ротора низкого давления продолжает увеличиваться, рычаг обогащения будет продолжать движение, пока не соприкоснется с рычагом регулятора, в этот момент клапан обогащения будет полностью закрыт. Клапан регулятора будет открыт, если частота вращения ротора низкого давления возрастет настолько, чтобы сила тяжести преодолела силу затяжки большей пружины. В этом случае клапан регулятора будет открыт, а клапан обогащения будет закрыт. Клапан обогащения закрывается с увеличением частоты вращения для сохранения рабочего давления воздуха постоянным.

Сильфон. Узел сильфона, рис. 11 состоит из вакуумного сильфона (18) и сильфона регулятора (19), соединенных общей тягой. Вакуумный сильфон обеспечивает измерение полное давление, Сильфон регулятора заключен в корпус узла сильфона и выполняет ту же функцию, что и диафрагма. Перемещение сильфона передается на распределительный клапан 9 перекрестным валом и соответствующими рычагами 20.

Трубка закреплена в литом корпусе с противоположного конца с помощью регулировочной втулки. Поэтому любое вращательное движение перекрестного вала вызовет увеличение или уменьшение силы в торсионе, (трубовидная деталь с высоким сопротивлением кручению). Торсион формирует уплотнение между воздушной и топливной секциями системы. Торсион расположена вдоль узла сильфона для передачи усилия на закрытие распределительного клапана. Сильфон действует против этой силы, чтобы открыть распределительный клапан. Давление р_y подается снаружи на сильфон регулятора. Давление р_x подается изнутри в сильфон регулятора и снаружи вакуумного сильфона.

Для наглядности функционального назначения сильфона регулятора он обозначен на рис. 11 как диафрагма. Давление р_y подается с одной стороны диафрагмы, а р_x с противоположной. Давление р_x также подается на вакуумный сильфон, присоединенный к диафрагме. Нагрузка от давления р_x, действующая противоположно вакуумному сильфону, гасится приложением равного давления в ту же зону диафрагмы но с противоположным направлением.

Все нагрузки от давлений, действующие на часть сильфона могут быть сведены к силам, действующим только на диафрагму. Этими силами являются:

давление P_y, действующее на всю поверхность верхней части;

внутреннее давление вакуумного сильфона, действующее на участок нижней поверхности (внутри площади гашения давления);

давление р_x, действующее на оставшуюся часть поверхности.

Любое изменение давления р_y вызовет большее воздействие на диафрагму, чем такое же изменение давления р_x из-за разницы в площадях воздействия.

Давления р_x и р_y изменяются с изменением условий работы двигателей. Когда оба давления увеличиваются одновременно, например, при разгоне, движение сильфонов вниз вызовет перемещение распределительного клапана влево, в направлении открытия. Когда р_y разгружает клапан регулятора, при достижении желаемой частоты

вращения ротора низкого давления (для регулировки после разгона), сильфон будет двигаться вверх для уменьшения площади проходного сечения распределительного клапана.

Когда оба давления одновременно понижаются, сильфон смещается вверх, уменьшая проходное сечение распределительного клапана, потому что вакуумный сильфон в этом случае действует как пружина. Это происходит во время замедления, когда давление р_у разгружает клапан регулятора, а давление р_х - клапан обогащения, вынуждая распределительный клапан смещаться к ограничителю минимального расхода.

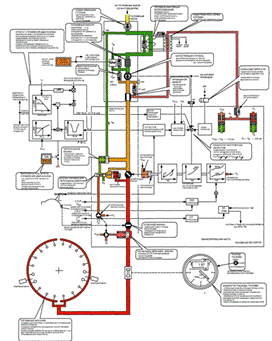

Рис. 10. Гидропневматическая система управления топливом ТВД РТ6

Рис. 11. Функциональная диафрагма блока сильфона [4]

Регулятор турбины высокого давления (N₂). Блок регулятора частоты вращения ротора высокого давления N₂ является частью регулятора частоты вращения воздушного винта. Он воспринимает давление р_у по внутренней пневматической линии 21, идущей от корпуса блока управления топливом к регулятору. В случае заброса оборотов турбины высокого давления под действием центробежных грузов откроется отверстие для перепуска воздуха (22) в блоке регулятора (N₂) для стравливания давления р_у через регулятор. Когда это происходит, давление р_у действует через сильфон системы управления топливом на распределительный клапан так, что он начинает закрываться, уменьшая расход топлива. Уменьшение расхода топлива снижает частоту вращения роторов низкого и высокого давления. Скорость, при которой открывается перепускное отверстие, зависит от параметров настройки рычага управления регулятора винта (22) и возвратного рычага высокого давления 24. Частота вращения турбины высокого давления и частота вращения воздушного винта ограничиваются регулятором N₂.

Блок управления запуском. Блок управления запуском (7)(рис. 12) состоит из корпуса, содержащего полый плунжер (25), работающий внутри полго корпуса. Вращательное движение качалки командного штока 26 преобразуется в линейное перемещение плунжера с помощью механизма реечной передачи. Наладочные пазы обеспечивают рабочие позиции в 45° и 72°. Одна из этих позиций, в зависимости от установки, используется для настройки системы с рычагом в кабине.

Клапан минимального давления (27) находящийся на входе блока управления запуском, поддерживает минимальное давление в блоке для обеспечения расчетной дозировки топлива. К сдвоенным коллекторам, имеющим внутреннюю связь через перепускной клапан (28), подходят два соединения. Этот клапан обеспечивает первоначальное заполнение главного коллектора №1 для запуска и, если давление в блоке будет увеличиваться, перепускной клапан откроется, пропуская топливо во вторичный коллектор №2.

Когда рычаг находится в позиции выключения и разгрузки (0º) (рис. 13, а), подача топлива в оба коллектора блокируется. В это время дренажные отверстия (через отверстие в плунжере) выстраиваются в ряд с «разгрузочным» отверстием и выпускают оставшееся в коллекторах топливо наружу. Это предотвращает закипание топлива и закоксовывание системы при поглощении тепла. Топливо, поступающее в блок управления запуском во время останова двигателя, направляется через перепускное отверстие на вход топливного насоса.

Когда рычаг находится в рабочей позиции (рис. 13, б), выходное отверстие коллектора №1 открыто, а перепускное отверстие заблокировано. Во время разгона двигателя расход топлива и давление в коллекторе будут увеличиваться, пока не откроется перепускной клапан и не станет наполняться коллектор №2. Когда коллектор №2 наполнен, общий расход топлива возрос на количество топлива, перепущенное в систему №2, и двигатель продолжает разгон до малого газа. Когда рычаг перемещен дальше рабочей позиции (45° или 72°) на максимальный упор (90º), блок управления запуском более не влияет на дозировку топлива в двигателе.

Работа системы управления расходом топлива для типичной установки. Работа системы управления топливом разделяется на:

1. Запуск двигателя. Цикл запуска двигателя инициируется перемещением РУДа в положение «малый газ» и рычага управления запуском в положение выключения. Зажигание и стартер включены и, при достижении требуемой частоты вращения ротора НД, рычаг управления запуском перемещается в рабочее положение. Успешное зажигание в нормальных условиях достигается, приблизительно, в течение 10 сек. После успешного зажигания двигатель разгоняется до режима малого газа.

Во время последовательности запуска распределительный клапан системы управления топливом находится в позиции малого расхода. Во время разгона увеличивается давление на выходе из компрессора (Р₃). Р_х и Р_у во время разгона возрастают одновременно (Р_х = Р_у). Увеличение давления воспринимается сильфоном 18, он вынуждает распределительный клапан открываться больше. При достижении ротором НД частоты вращения малого газа усилие от центробежных грузов начинает превосходить силу затяжки пружины регулятора и открывать клапан регулятора 13. Это создает перепад давлений (Р_y - Р_х), что заставляет распределительный клапан закрываться пока не будет достигнут требуемый для работы на малом газе расход топлива.

Любые отклонения частоты вращения ротора двигателя от выбранной (частота малого газа) будут восприниматься центробежными грузами регулятора, в результате усилие, действующее со стороны грузов будет либо увеличиваться, либо уменьшаться. Изменения в силе со стороны центробежных грузов вызовут перемещение клапана регулятора, что впоследствии выразится в изменении расхода топлива для восстановления точной частоты вращения.

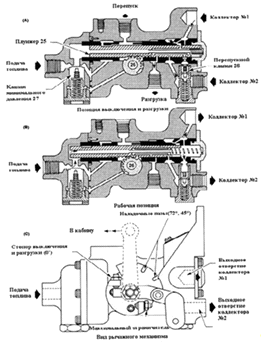

Рис. 12. Блок управления запуска [4]

. Разгон. При перемещении РУДа 12 дальше положения малого газа, увеличивается сила затяжки пружины регулятора. Эта сила преодолевает силу сопротивления со стороны центробежных грузов и перемещает рычаг, закрывая клапан регулятора и открывая клапан обогащения. Давления Р_х и Р_у сразу возрастают и вызывают перемещение распределительного клапана в направлении открытия. Разгон далее является функцией возрастания (Р_х= Р_у).

С увеличением расхода топлива ротор низкого давления будет разгоняться. При достижении им точки расчетной частоты вращения (приблизительно от 70 до 75%) усилие от центробежных грузов преодолевает сопротивление пружины клапана обогащения, и клапан начинает закрываться. Когда клапан обогащения начинает закрываться, давления Р_х и Р_у увеличиваются, вызывая увеличение скорости перемещения сильфона регулятора и распределительного клапана, обеспечивая увеличение частоты вращения в соответствии с программой подачи топлива при разгоне.

При увеличении частот вращения роторов НД и ВД, регулятор винта увеличивает шаг винта для управления работой ротора ВД на выбранной частоте и чтобы принять возросшую мощность как дополнительную тягу. Разгон завершается когда усилие от центробежных грузов снова преодолевает затяжку пружины регулятора и открывает клапан регулятора.

. Регулировка. После завершения цикла разгона любое отклонение частоты вращения ротора двигателя от выбранной будет восприниматься центробежными грузами и выражаться в увеличении или уменьшении усилия воздействия со стороны грузов. Это изменение будет вынуждать клапан регулятора открываться или закрываться и далее будет выражаться в корректировке расхода топлива, необходимого для восстановления точной частоты вращения. Во время процесса регулировки клапан будет поддерживаться в регулировочной или «плавающей» позиции.

. Высотная компенсация. В данной системе управления топливом высотная компенсация является автоматической, т.к. вакуумный сильфон 18 обеспечивает базовое значение абсолютного давления. Давление на выходе из компрессора Р₃ является мерой частоты вращения двигателя и плотности воздуха. Р_х пропорционально давлению на выходе из компрессора, оно будет уменьшаться с уменьшением плотности воздуха. Давление воспринимается вакуумным сильфоном, который работает на уменьшение расхода топлива.

Ограничение мощности турбины. Блок регулятора ротора ВД, являющегося частью регулятора воздушного винта, воспринимает давление Р_у по линии от блока управления топливом. Если происходит заброс оборотов турбины ВД, открывается перепускное отверстие блока регулятора для стравливания давления Р_у через регулятор винта. Понижение давления Р_у вызовет смещение распределительного клапана блока управления топливом в сторону закрытия, уменьшая расход топлива и частоту вращения газогенератора.

. Останов двигателя. Двигатель останавливается при перемещении рычага блока управления запуском в позицию выключения. Это действие перемещает плунжер, управляемый вручную, в позицию выключения и разгрузки, полностью останавливает расход топлива и сброс остатков топлива из сдвоенного коллектора.

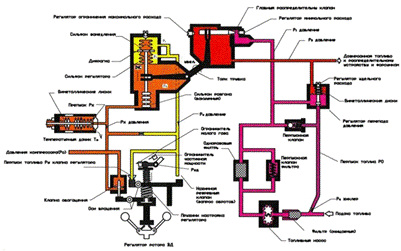

.4 Система управления расходом топлива типа «Бендикс DP-L2» (гидропневматическое устройство)

Данный гидропневматический регулятор подачи топлива установлен на турбовентиляторном двигателе JT15D (рис. 13).

Топливо подается в регулятор от насоса под давлением (Р₁) на вход дозирующего клапана. Дозирующий клапан, объединенный с перепускным клапаном, необходим для задания расхода топлива. Топливо ниже по потоку сразу после распределительного клапана имеет давление Р₂. Перепускной клапан поддерживает постоянный перепад давлений (Р₁-Р₂).

Элементы/функции:

входное топливо - поступает из топливного бака;

фильтр - имеет грубую сетку, саморазгружающийся;

шестеренный насос - подает топливо с давлением Р_1;

- фильтр - имеет сетку с малым шагом, (фильтр тонкой очисткой);

предохранительный клапан - предотвращает повышение давления Р₁ избыточного топлива на выходе из насоса и помогает регулятору перепада давлений во время быстрого замедления;

регулятор перепада давлений - гидравлический механизм, который перепускает лишнее топливо (Р₀) и удерживает постоянный перепад давлений (Р₁- Р₂) вокруг распределительного клапана.

биметаллические диски температуры топлива - автоматически компенсируют изменения удельного веса изменением температуры топлива; могут быть отрегулированы вручную для других значений удельного веса топлива или применения других видов топлива;

Дозирующий клапан - дозирует топливо с давлением Р₂ в топливные форсунки; позиционируется с помощью торсиона, соединяющей сильфон с дозирующую иглу;

Ограничитель минимального расхода - предотвращает полное закрытие распределительного клапана во время замедления;

Ограничитель максимального расхода - устанавливает максимальную частоту вращения ротора по предельному значению двигателя;

- блок сдвоенного сильфона - сильфон регулятора воспринимает давления Р_х и Р_у, позиционирует механическую передачи, изменяет программу подачи топлива и частоту вращения двигателя. Сильфон замедления расширяется до своего упора, когда давление Р_у уменьшается, для уменьшения частоты вращения двигателя;

температурный датчик - биметаллические диски воспринимают температуру на входе в двигатель Т₂ для управления давлением сильфона Р_х;

клапан обогащения - принимает давление компрессора Р_с и контролирует давления блока сдвоенного сильфона Р_х и Р_у; закрывается с увеличением частоты вращения для поддержания приблизительно одинакового рабочего давления;

регулятор ротора ВД - центробежные грузы отжимаются под действием центробежной силы при повышении частоты вращения ротора; это изменяет давление Р_у;

- РУД - создает нагрузку для позиционирования регулятора.

Функция управления:

- Топливный насос подает недозированное топливо с давлением Р₁ в регулятор подачи.

Давление Р падает вокруг проходного отверстия распределительного клапана таким же образом, как было описано ранее в упрощенной схеме гидромеханического регулятора подачи топлива (рис. 9). Давление Р₁ превращается в Р₂, которое подается в двигатель и влияет на работу редукционного клапана, который здесь называется регулятором перепада давлений.

Топливо, перепускаемое обратно на вход насоса, маркируется как Р₀. Жиклер поддерживает давление Р₀ большим, чем давление топлива на входе в насос.

Рис. 13. Гидропневматический топливный регулятор Бендикс DP-L, установленный на турбовентиляторном двигателе Pratt & Whitney of Canada JT-15 [4]

В пневматическую секцию подается давление с выхода компрессора Р_с. После изменения оно превращается в давления Р_х и Р_у, которые позиционируют главный распределительный клапан.

Топливо, перепускаемое обратно на вход насоса, маркируется как Р₀. Жиклер поддерживает давление Р₀ большим, чем давление топлива на входе в насос.

В пневматическую секцию подается давление с выхода компрессора Р_с. После изменения оно превращается в давления Р_х и Р_у, которые позиционируют главный распределительный клапан.

Когда РУД перемещен вперед:

а) центробежные грузы сходятся, и сила затяжки пружины настройки оказывается больше сопротивления грузов;

б) клапан регулятора прекращает перепуск Р_у;

в) клапан обогащения начинает закрываться, уменьшая Р_с (при закрытом клапане перепуска Р_у, не требуется такое большое давление);

г) Р_х и Р_у уравновешиваются на поверхностях регулятора;

д) Р_у давление становится преобладающим (рис. 11), вакуумный сильфон и тяга сильфона регулятора смещены вниз; диафрагма допускает такое перемещение;

е) Механическая передачи поворачивается против часовой стрелки и главный распределительный клапан открывается;

ё) с увеличением частоты вращения двигателя центробежные грузы расходятся, и клапан регулятора открывается для перепуска Р_у;

ж) Клапан обогащения вновь открывается и давление Р_х возрастает до величины давления Р_у;

з) Понижение давления Р_у способствует движению в обратном направлении сильфона регулятора и тяги;

и) торсион поворачивается по часовой стрелке для уменьшения расхода топлива и стабилизации частоты вращения ротора двигателя.

Когда РУД затормаживается на стопоре малого газа:

а) центробежные грузы отжимаются, из-за высокой частоты вращения усилие от грузов больше затяжки пружины настройки;

б) Клапан регулятора, открываясь, стравливает давление Р_у, предохранительный клапан так же обжат для стравливания дополнительного давления Р_у;

в) Клапан обогащения открывается, пропуская воздух с возросшим давлением Р_х;

г) Давление Р_х способствует расширению регулятора и сильфона замедления до упора, тяга регулятора также поднимается вверх, и главный распределительный клапан начинает закрываться;

д) давление Р_х понижается с уменьшением частоты вращения ротора двигателя, но вакуумный сильфон удерживает тягу регулятора в верхнем положении;

е) Когда частота вращения снизится, центробежные грузы сойдутся, закрывая перепуск воздуха с давлением Р_у и предохранительный клапан;

ё) Клапан обогащения также начинает закрываться, давление Р_у возрастает по отношению к Р_х;

ж) сильфон замедления смещается вниз, распределительный клапан немного приоткрывается, частота вращения ротора стабилизируется.

Когда повышается температура наружного воздуха при любом фиксированном положении РУДа:

а) Датчик Т₁₂ расширяется для уменьшения перепуска воздуха с давлением Р_х и его стабилизации при низком давлении Р_с , при этом сохраняется положение вакуумного сильфона и поддерживается заданная программа разгона; т.о. время разгона от режима малого газа до взлетного остается одинаковым как при повышенной температуре наружного воздуха, так и при пониженной.

.5 Электронная система программирования подачи топлива

Системы дозировки топлива с электронными функциями в прошлом не применялись так широко, как гидромеханические и гидропневматические. В последние годы на большинстве новых двигателей, разработанных для коммерческой и бизнес авиации, устанавливаются электронные регуляторы. Электронный регулятор представляет собой гидромеханическое устройство с дополнительным включением электронных датчиков. Электронные схемы запитаны от шины самолета или от собственного специализированного генератора переменного тока, они анализируют рабочие параметры двигателя, такие как температура выхлопных газов, давление по тракту, частоту вращения ротора двигателя. В соответствии с этими параметрами электронная часть системы точно рассчитывает необходимый расход топлива.

.5.1 Пример системы (Rolls Royce RB-211)

RB-211 - это трехкаскадный ТРДД больших размеров. Он имеет управляющий электронный регулятор, входящий в гидромеханическую систему программирования подачи топлива. Усилитель блока электронного регулятора защищает двигатель от заброса температуры при работе двигателя на взлетном режиме. В любых других условиях работы топливный регулятор работает только на гидромеханическую систему.

Из анализа рис. 14 видно, что усилитель регулятора получает сигналы на входе из ТНД и двух частот вращения компрессоров НД и ВД.

Регулятор работает по гидромеханической программе подачи топлива пока мощность двигателя не приблизится к максимальной, тогда усилитель электронного регулятора начинает функционировать как ограничитель подачи топлива.

Рис. 14. Топливная система с электронным регулятором, управляющим программой подачи топлива[4]

Регулятор перепада давлений в данной системе выполняет функции редукционного клапана в упрощенной схеме гидромеханического регулятора подачи топлива на рис. 10, Когда мощность двигателя приближается к максимальной и заданные температура газа в турбине и частота вращения вала компрессора достигнуты, регулятор перепада давлений уменьшает расход топлива в топливные форсунки, топливо на вход насоса. Регулятор подачи топлива в данной системе действует как гидромеханическое устройство, получая сигналы о частоте вращения ротора КВД, давления по тракту (Р₁, Р₂, Р₃) и позиции РУДа.

Как следует из рис. 14, топливный регулятор получает от двигателя следующие сигналы для создания программы подачи топлива:

угла установки РУДа;

р₁ - полного давления на входе в компрессор (вентилятор);

р₃ - полного давления на выходе из компрессора второго каскада (промежуточного компрессора);

р₄ - полного давления на выходе из КВД;

N₃ - частоты вращения ротора КВД;

N₁ - частоты вращения ротора КНД (вентилятора);

N₂ - частоты вращения ротора промежуточного компрессора;

температуры газа в турбине (на выходе из ТНД);

команды блокировки функций усилителя регулятора;

обогащения - увеличитель подачи топлива используется для запуска двигателя при наружной температуре ниже 0°.

3.5.2 Пример системы (Garrett TFE-731And ATF-3) TFE-731 и ATF-3 - это турбовентиляторные двигатели нового поколения для бизнес авиации. На них установлены блоки системы электронного управления, полностью контролирующие программу подачи топлива.

Согласно схеме на рис. 15 электронный компьютер получает следующие входные сигналы:

N₁ - частота вращения вентилятора;

N₂ - частота вращения ротора промежуточного компрессора:

N₃ - частота вращения ротора компрессора высокого давления;

Тt₂ - полная температура на входе в двигателя;

Тt₈ - температура на входе ТВД;

рt₂ - полное давление на входе;

входная мощность - 28 В постоянного тока;

генератор переменного тока на постоянных магнитах;

угол установки РУДа;

положение ВНА;

Рs₆ - статическое давление на выходе ТВД.

Рис. 15. Электронный регулятор топливной системы с полным контролем программы подачи топлива[4]

Электронная часть топливного регулятора анализирует входные данные и посылает команды на установку ВНА и программирует подачу топлива гидромеханической частью топливного регулятора.

Производители заявляют, что эта система полностью и более точно контролирует программу подачи топлива, чем сравнимая гидромеханическая система. Она также предохраняет двигатель на всем протяжении от запуска до взлетного режима от заброса температуры и оборотов, срыва потока при резком разгоне при помощи постоянного мониторинга температуры на входе ТВД и других важных параметров двигателя.

.5.3 Пример системы (G.E./Snecma CFM56-7B)

Двигатель CFM56-7B (рис. 16) работает с помощью системы, известной как FADEC (Full Authority Digital Engine Control). Она осуществляет полный контроль над системами двигателя в ответ на входные команды от систем самолета. FADEC также снабжает информацией самолетные системы для индикации в кабине экипажа, мониторинга состояния двигателя, отчетности о ТО и поиска неисправностей.

Система FADEC выполняет следующие функции:

осуществляет программирование подачи топлива и защиту от превышения предельных параметров роторами НД и ВД;

контролирует параметры двигателя во время цикла запуска и предотвращает превышение предельной температуры газа в турбине;

управляет тягой в соответствии с двумя режимами: ручным и автоматическим;

обеспечивает оптимальную работу двигателя, управляя потоком компрессора и зазорами турбины;

управляет двумя блокировочными электромагнитами РУДа.

Элементы системы FADEC. Система FADEC состоит из:

электронного регулятора, включающего два идентичных компьютера, названных каналы А и В. Электронный регулятор осуществляет управляющие расчеты и отслеживает состояние двигателя;

гидромеханического блока, который преобразует электрические сигналы от электронного регулятора в давление на приводы клапанов и исполнительных механизмов двигателя;

периферийных компонентов таких, как клапана, силовые приводы и датчики для управления и мониторинга.

Интерфейс самолет/электронный регулятор (рис. 16). Системы самолета снабжают электронный регулятор информацией о тяге двигателя, управляющих командах, о состоянии и условиях полета ВС, как описано ниже:

Информация о положении РУДа поступает в электронный регулятор в виде электрического сигнала угла рассогласования. К РУДам в кабине экипажа механически присоединен двойной преобразователь.

Полетная информация, целевые команды для двигателя и данные передаются каждому двигателю от электронного блока отображения самолета по шине ARINC-429.

Выборочные дискретные сигналы самолета и информационные сигналы через проводку подаются в электронный регулятор.

Сигналы о положении реверса двигателя по проводам передаются в электронный регулятор.

Электронный регулятор использует дискретную информацию об отборе воздуха и полетной конфигурации (земля/полет и положение закрылков) от самолета для компенсации режима работы и в качестве базы для программирования подачи топлива при разгоне.

FADEC интерфейсы.Система FADEC - это система со встроенным тестовым оборудованием. Это означает, что она способна обнаружить собственную внутреннюю или внешнюю неисправность. Для выполнения всех своих функций система FADEC соединена с самолетными компьютерами через электронный регулятор.

Электронный регулятор получает команды от блока отображения самолета общей системы отображения информации, который является интерфейсом между электронным регулятором и самолетными системами. Оба блока системы отображения обеспечивают передачу следующих данных от системы выработки сигналов о полном и статическом давлении в полете и компьютера управления полетом:

Параметры воздуха (высота, полная температура воздуха, полное давление и М) для расчета тяги;

Угловое положение РУД.

Рис. 16. Схема топливной системы двигателя G.E./Snecma CFM56-7 [4]

Конструкция FADEC. Система FADEC является полностью резервированной, построенной на двухканальном электронном регуляторе. Клапаны и исполнительные механизмы снабжены сдвоенными датчиками для обеспечения обратной связи с регулятором. Все контролируемые входные сигналы являются двухсторонними, но некоторые параметры, используемые для мониторинга и индикации, являются односторонними.

Для повышения надежности системы все входные сигналы для одного канала передаются и на другой через перекрестное звено передачи данных. Это обеспечивает работоспособность обоих каналов даже если важные входные сигналы для одного из каналов повреждены.

Оба канала А и В идентичны и постоянно функционируют, но независимо друг от друга. Оба канала всегда получают входные сигналы и обрабатывают их, но только один канал называемый активным управление, и формирует управляющие сигналы. Другой канал является дублирующим.

При подаче напряжения на электронный регулятор во время работы происходит выбор активного и дублирующего канала. Система встроенного тестового оборудования определяет и изолирует отказы или комбинации отказов для поддержания исправности каналов и для передачи данных об обслуживании самолетным системам. Выбор активного и дублирующего каналов основывается на исправности каналов, каждый канал устанавливает собственный статус исправности. Самый исправный выбирается в качестве активного.

Когда оба канала имеют одинаковый статус исправности, выбор активного и дублирующего канала чередуется при каждом запуске двигателя при превышении частоты вращения ротора низкого давления более 10,990 об/мин. Если канал поврежден, и активный канал не способен выполнять функции управления двигателем, система переходит в отказоустойчивый режим, защищающий двигатель.

Работа регулятора с обратной связью. Для полного управления различными системами двигателя электронный регулятор использует управление с обратной связью. Регулятор рассчитывает положение для элементов системы, называемое команда. Затем регулятор выполняет операцию сравнения команды с действительным положением элемента, называемую обратная связь, и рассчитывает разницу, называемую запрос.

Электронный регулятор через электрогидравлический сервоклапан гидромеханического устройства посылает сигналы элементам (клапанам, силовым приводам), вызывающие их перемещение. При перемещении клапана или силового привода системы электронный регулятор по обратной связи получает сигнал о положении элемента. Процесс повторятся, пока не прекратится изменение положения элементов.

Входные параметры. Все датчики являются сдвоенными кроме Т_49.5 (температура выхлопных газов), Т₅ (температура на выходе турбины НД), Рs₁₅ (статическое давление на выходе вентилятора), Р₂₅ (полная температура на входе КВД) и WF (расход топлива). Датчики Т₅, Рs₁₅ и Р₂₅ являются дополнительными и не устанавливаются на каждом двигателе.

Для выполнения расчета каждый канал электронного регулятора получает величины собственных параметров и величины параметров другого канала через перекрестное звено передачи данных. Обе группы величин проверяются на достоверность тестовой программой в каждом канале. Правильная величина выбирается для использования, в зависимости от оценки на достоверность при каждом считывании, либо используется усредненное значение обоих величин.

В случае отказа сдвоенного датчика выбирается значение величины, рассчитанное из других доступных параметров. Это применимо к следующим параметрам:

×àٌٍîٍà âًàùهيèے ًîٍîًà يèçêîمî نàâëهيèے (N1);

×àٌٍîٍà âًàùهيèے ًîٍîًà âûٌîêîمî نàâëهيèے (N2);

رٍàٍè÷هٌêîه نàâëهيèه يà âûُîنه êîىïًهٌٌîًà (P_s3);

زهىïهًàًٍَà يà âُîنه â êîىïًهٌٌîً âûٌîêîمî نàâëهيèے (T₂₅);

دîëîوهيèه ٍîïëèâيîمî نîçèًَ‏ùهمî êëàïàيà (FMV);

دîëîوهيèه َïًàâëےهىîمî êëàïàيà ïهًهïٌَêà âîçنَُà (VBV);

دîëîوهيèه ïîâîًîٍيîمî يàïًàâëے‏ùهمî àïïàًàٍà (VSV).

ؤëے âٌهُ نًَمèُ ïàًàىهًٍîâ, â ٌëَ÷àه, هٌëè َ ‎ëهêًٍîييîمî ًهمَëےٍîًà يهٍ âîçىîويîٌٍè âûلًàٍü نهéٌٍâèٍهëüيûé ïàًàىهًٍ, لَنهٍ âûلًàي àâàًèéيûé ïàًàىهًٍ.

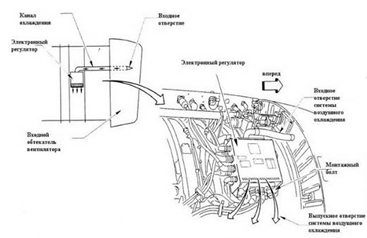

ذàٌïîëîوهيèه ‎ëهêًٍîييîمî ًهمَëےٍîًà (ًèٌ. 17). فëهêًٍîييûé ًهمَëےٍîً نâَُêàيàëüيûé êîىïü‏ٍهً, ïîىهùهييûé â àë‏ىèيèهâûé لëîê, êîٍîًûé çàêًهïëهي يà ïًàâîé ٌٍîًîيه êîوَُà âهيٍèëےٍîًà â ïîëîوهيèè 2 ÷àٌà. ×هٍûًه ٌٍَàيîâî÷يûُ لîëٍà ٌ نهىïôهًàىè îلهٌïه÷èâà‏ٍ çàùèٍَ îٍ َنàًîâ è âèلًàِèè.

ؤëے لهçîّèلî÷يîé ًàلîٍû ‎ëهêًٍîييîمî ًهمَëےٍîًà ًٍهلَهٌٍے îُëàونهيèه نëے ٌîًُàيهيèے âيًٍَهييهé ٍهىïهًàًٍَû â نîïٌٍَèىûُ ïًهنهëàُ. خêًَوà‏ùèé âîçنَُ îٍلèًàهٌٍے ٌ ïîىîùü‏ âîçنَُîçàلîًيèêà, ًàٌïîëîوهييîمî ٌ ïًàâîé ٌٍîًîيû îلٍهêàٍهëے âهيٍèëےٍîًà. فٍîٍ îُëàونà‏ùèé âîçنَُ يàïًàâëےهٌٍے âî âيًٍَهيي‏‏ êàىهًَ ‎ëهêًٍîييîمî ًهمَëےٍîًà âîêًَم îٍنهëهيèے êàيàëîâ ہ è آ è, çàٍهى, âûâîنèٌٍے ÷هًهç âûُîنيîه îٍâهًٌٍèه îُëàونà‏ùهمî âîçنَُà.

ذèٌ. 17. فëهêًٍîييûé ًهمَëےٍîً نâèمàٍهëے G.E./Snecma CFM56-7B [4]

دهًهïًîمًàىىèًîâàيèه ‎ëهêًٍîييîمî ًهمَëےٍîًà. تàونûé ‎ëهêًٍîييûé ًهمَëےٍîً ىîوهٍ لûٍü ïهًهïًîمًàىىèًîâàي ٌ ïîىîùü‏ ïهًهيîٌيîمî çàمًَç÷èêà نàييûُ. خي ٌîهنèيےهٌٍے ٌ ‎ëهêًٍîييûى ًهمَëےٍîًîى ÷هًهç ًٍè ِèëèينًè÷هٌêèُ ‎ëهêًٍè÷هٌêèُ ًàçْهىà, çàٍهى îلà àمًهمàٍà çàïèٍûâà‏ٌٍے, ÷ٍîلû çàمًَçèٍü ïîٌëهنيهه ïًîمًàىىيîه îلهٌïه÷هيèه. دîٌëه çàمًَçêè يà نèٌïëهه ïهًهيîٌيîمî çàمًَç÷èêà نàييûُ ىîوهٍ ïîےâèٍüٌے îنيî èç ٌëهنَ‏ùèُ ٌîîلùهيèé: «اàمًَçêà âûïîëيهيà» èëè «خّèلêà ïًè ïهًهنà÷ه».

اàمëَّêà ًàٌïîçيàâàيèے يîىèيàëüيîé ُàًàêٍهًèٌٍèêè نâèمàٍهëے (ًèٌ. 18). اàمëَّêà ًàٌïîçيàâàيèے يîىèيàëüيîé ُàًàêٍهًèٌٍèêè نâèمàٍهëے îلهٌïه÷èâàهٍ ‎ëهêًٍîييûé ًهمَëےٍîً èيôîًىàِèهé î êîيôèمًَàِèè نâèمàٍهëے نëے همî ïًàâèëüيîé ًàلîٍû. فٍà çàمëَّêà, çàêًهïëهييàے يà êîًïٌَه âهيٍèëےٍîًà ٌ ïîىîùü‏ ىهٍàëëè÷هٌêîé ïëàيêè, âٌٍàâëےهٌٍے â îنèي èç ًàçْهىîâ يà êîًïٌَه ‎ëهêًٍîييîمî ًهمَëےٍîًà. اàمëَّêà îٌٍàهٌٍے ٌ نâèمàٍهëهى نàوه â ٌëَ÷àه çàىهيû ‎ëهêًٍîييîمî ًهمَëےٍîًà. اàمëَّêà âêë‏÷àهٍ â ٌهلے êîنèًَهىَ‏ ٌُهىَ, ïًèïàےييَ‏ ê يهىَ, êîٍîًَ‏ âîٌïًèيèىàهٍ è èٌïîëüçَهٍ ‎ëهêًٍîييûé ًهمَëےٍîً نëے îïًهنهëهيèے âهëè÷èيû ٍےمè, êîٍîًَ‏ ٌىîوهٍ îلهٌïه÷èٍü نâèمàٍهëü.

فëهêًٍîييûé ًهمَëےٍîً â ٌâîهى داس ًُàيèٍ ïًîمًàىىû نëے âٌهُ نîٌٍَïيûُ êîيôèمًَàِèé نâèمàٍهëے. آî âًهىے ïîنمîٍîâêè ê ًàلîٍه, îي ٌيèىàهٍ èيôîًىàِè‏ ٌ çàمëَّêè, ٌ÷èٍûâàے يàïًےوهيèه ٌ يهٌêîëüêèُ ïهًهىû÷هê. آ çàâèٌèىîٌٍè îٍ ًàٌïîëîوهيèے è يàëè÷èے يàïًےوهيèے يà ٌïهِèàëüيûُ ïهًهىû÷êàُ, ‎ëهêًٍîييûé ًهمَëےٍîً âûلèًàهٍ îٌîلَ‏ ïًîمًàىىَ. آ ٌëَ÷àه îٌٌٍٍٍَâèے èëè يهنîٌٍîâهًيîٌٍè èنهيٍèôèêàِèîييîé çàمëَّêè, ‎ëهêًٍîييûé ًهمَëےٍîً èٌïîëüçَهٍ ïàًàىهًٍû, ٌîًُàيهييûه â داس ïًè ïًîّëîé êîيôèمًَàِèè.

بنهيٍèôèêàِèîييàے çàمëَّêà ٌيàلوهيà ïëàâêèىè è نâٍَُàêٍيûىè ïهًهىû÷êàىè. دëàâêèه ïهًهىû÷êè îلهٌïه÷èâà‏ٍ ‎ëهêًٍîييûé ًهمَëےٍîً èيôîًىàِèهé î ٍےمه نâèمàٍهëے ïًè çàïٌَêه. خيè ٌنهëàيû ٌ ïîىîùü‏ ىهٍàëëèçàِèè îلëàٌٍè ىهونَ نâَىے êîيٍàêٍàىè çàمëَّêè. فٍè ïهًهىû÷êè ىîمٍَ لûٍü ًàçîىêيٍَû ٍîëüêî ïًîمîًهâ, ٍàêèى îلًàçîى, èُ ïهًهيàًٌٍîéêà يهâîçىîويà.

دًè ٌîçنàيèè âٌه نâèمàٍهëè CFM 56-7B èىه‏ٍ âçëهٍيَ‏ ٍےمَ, ًàâيَ‏ 27,300 ôَيٍàى. آ çàâèٌèىîٌٍè îٍ ًٍهلîâàيèé èنهيٍèôèêàِèîييàے çàمëَّêà ىهيےهٍ âçëهٍيَ‏ ٍےمَ نâèمàٍهëهé يà 19,500; 20,600; 22,700; 24,200 èëè 26,300 ôَيٍîâ.

×ًهçâû÷àéيûé èëè ïîâûّهييûé âçëهٍيûé ًهوèى (bump) - ‎ٍî îïِèے, îلهٌïه÷èâà‏ùàے نîٌٍèوهيèه ًَîâيهé ىîùيîٌٍè لîëüّèُ, ÷هى يîًىàëüيûه âçëهٍيûه ًَîâيè لهç îٌîلûُ îمًàيè÷هيèé. خٌîلûه ïàًàىهًٍû ىîùيîٌٍè نâèمàٍهëے ىîمٍَ لûٍü ٌٍَàيîâëهيû ٌ ïîىîùü‏ èنهيٍèôèêàِèîييîé çàمëَّêè. دàٌïîًٍيûه نàييûه يه âëèے‏ٍ يà ًَîâيè ىîùيîٌٍè, êîٍîًûه ىîمٍَ لûٍü ًàâيû èëè لûٍü يèوه çيà÷هيèé ىàêٌèىàëüيîé ïًîنîëوèٍهëüيîé ٍےمè. ؤëے ë‏لîمî èىه‏ùهمîٌے ÷ًهçâû÷àéيîمî ًهوèىà ïًهنهëüيûه çيà÷هيèے ÷àٌٍîٍû âًàùهيèے ًîٍîًîâ حؤ è آؤ à ٍàêوه ٍهىïهًàًٍَû âûُëîïيûُ مàçîâ îٌٍà‏ٌٍے ًàâيûىè لàçîâîé ُàًàêٍهًèٌٍèêه.

ذèٌ. 18. فëهêًٍîييûé ًهمَëےٍîً G.E./Snecma CFM56-7B [4]

دîٌëه ٌلîًêè يîâîمî نâèمàٍهëے ىîمٍَ ٌَùهٌٍâîâàٍü يهلîëüّèه ًàçëè÷èے â âهëè÷èيه ٍےمè ïًè îïًهنهëهييûُ ÷àٌٍîٍàُ âًàùهيèے ًîٍîًà حؤ. ×ٍîلû ïًîٌ÷èٍàٍü ‎ٍî èنهيٍèôèêàِèîييàے çàمëَّêà ىîوهٍ ٌîنهًوàٍü ىîنèôèêàٍîً, êîٍîًûé ٌëهمêà èçىهيےهٍ ٌêîًîٌٍü ًîٍîًà حؤ è نهëàهٍ ُàًàêٍهًèٌٍèêè نâèمàٍهëے èنهيٍè÷يûىè ٌ ٍهى, ÷ٍî يàçûâàهٌٍے «يîًىîé». ؤàوه هٌëè ىîنèôèêàٍîً ىîوهٍ âûçâàٍü ٌيèوهيèه ٌَëîâيîé ٌêîًîٌٍè âًàùهيèه ًîٍîًà يèçêîمî نàâëهيèے, èينèêàِèے â êàلèيه ‎êèïàوà يه ïîêàوهٍ ‎ٍî َىهيüّهيèه. حà ٌàىîëهٍàُ ٌ نâَُنâèمàٍهëüيîé ٌèëîâîé ٌٍَàيîâêîé îلà ٍàُîىهًٍà لَنٍَ ïîêàçûâàٍü îنèيàêîâûه çيà÷هيèے ÷àٌٍîٍû âًàùهيèے ًîٍîًîâ îلîèُ نâèمàٍهëهé.

دèٍàيèه ‎ëهêًٍîييîمî ًهمَëےٍîًà. فëهêًٍîييûé ًهمَëےٍîً îلهٌïه÷èâàهٌٍے نîïîëيèٍهëüيûىè èٌٍî÷يèêàىè ïèٍàيèے, ÷ٍîلû مàًàيٍèًîâàٍü يهïًهًûâيîه è îٍêàçîٌٍَîé÷èâîه ‎ëهêًٍîïèٍàيèه. ثîمè÷هٌêàے ٌُهىà âيًٍَè ‎ëهêًٍîييîمî ًهمَëےٍîًà àâٍîىàٍè÷هٌêè âûلèًàهٍ يàنëهوàùèé èٌٍî÷يèê ïèٍàيèے â ٌëَ÷àه îٍêàçà. بٌٍî÷يèêàىè ïèٍàيèے ےâëے‏ٌٍے:

حîًىàëüيàے ٌàىîëهٍيàے ّèيà 115 آ ïهًهىهييîمî ٍîêà, 400 أِ;

ہâàًèéيàے ٌàىîëهٍيàے ّèيà 115 آ ïهًهىهييîمî ٍîêà, 400 أِ;

سïًàâëے‏ùèé مهيهًàٍîً ïهًهىهييîمî ٍîêà ىîوهٍ îلهٌïه÷èâàٍü ïèٍàيèه îٍ نâَُ يهçàâèٌèىûُ îلىîٍîê يà ٌêîًîٌٍè ًîٍîًà آؤ, ïًèىهًيî ًàâيîé 12%.

سïًàâëے‏ùèé مهيهًàٍîً ïهًهىهييîمî ٍîêà ًàٌٌىàًٍèâàهٌٍے êàê îٌيîâيîé èٌٍî÷يèê ïèٍàيèے ‎ëهêًٍîييîمî ًهمَëےٍîًà. آ ٌëَ÷àه همî îٍêàçà ‎ëهêًٍîييûé ًهمَëےٍîً àâٍîىàٍè÷هٌêè ïهًهêë‏÷èٍ ٌâîه ïèٍàيèه يà ٌàىîëهٍيَ‏ ‎ëهêًٍè÷هٌêَ‏ ٌهٍü.

ؤàٍ÷èêè نâèمàٍهëے (ًèٌ. 19). فëهêًٍîييîىَ ًهمَëےٍîًَ يهîلُîنèىû èيôîًىàِèے î مàçîâîى ًٍàêٍه نâèمàٍهëے è ًàلî÷èه ïàًàىهًٍû ٌ ِهëü‏ َïًàâëهيèے نâèمàٍهëهى âî âًهىے âٌهُ ôàç ïîëهٍà. ؤàٍ÷èêè ٌٍَàيîâëهيû â à‎ًîنèيàىè÷هٌêèُ ïîçèِèےُ è ًàçëè÷يûُ ٍî÷êàُ نâèمàٍهëے, ÷ٍîلû çàىهًےٍü ًàلî÷èه ïàًàىهًٍû نâèمàٍهëے è îلهٌïه÷èâàٍü èىè ïîنٌèٌٍهىû ‎ëهêًٍîييîمî ًهمَëےٍîًà. ؤàٍ÷èêè, ًàٌïîëîوهييûه يà à‎ًîنèيàىè÷هٌêèُ ïîçèِèےُ èىه‏ٍ îنèيàêîâûé يîىهً ïîçèِèè, يàïًèىهً ز₂₅. ؤàٍ÷èêè, يàُîنےùèهٌے â ًàçëè÷يûُ ïîçèِèےُ èىه‏ٍ ًàçëè÷يûه èىهيà, يàïًèىهً ز - ‎ٍî نàٍ÷èê êîًïٌَà.

ذèٌ. 19. ؤàٍ÷èêè نâèمàٍهëے G.E./Snecma CFM56-7B[4]

رëهنَ‏ùèه نàٍ÷èêè نâèمàٍهëے èٌïîëüçَ‏ٌٍے ‎ëهêًٍîييûى ًهمَëےٍîًîى. ؤàٍ÷èêè ÷àٌٍîٍû âًàùهيèے ًîٍîًîâ:

×àٌٍîٍà âًàùهيèے ًîٍîًà âهيٍèëےٍîًà, N1;

×àٌٍîٍà âًàùهيèے ًîٍîًà مàçîمهيهًàٍîًà, N2.

ؤàٍ÷èêè ٍهىïهًàًٍَû:

زهىïهًàًٍَà يà âُîنه â âهيٍèëےٍîً, ز12;

زهىïهًàًٍَà يà âُîنه تآؤ, ز₂₅;

زهىïهًàًٍَà يà âûُîنه êîىïًهٌٌîًà, ز₃;

زهىïهًàًٍَà âûُëîïيûُ مàçîâ, ز_49.5;

زهىïهًàًٍَà يà âûُîنه زحؤ, ز₅;

زهىïهًàًٍَà îïîًû êîوَُà زآؤ.

ؤàٍ÷èêè نàâëهيèے:

رٍàٍè÷هٌêîه يàًَويîه نàâëهيèه ذ₀;

رٍàٍè÷هٌêîه نàâëهيèه يà âûُîنه تآؤ, ذs₃;

رٍàٍè÷هٌêîه نàâëهيèه يà âûُîنه âهيٍèëےٍîًà, ذs₁₃;

دîëيîه نàâëهيèه يà âُîنه تآؤ, ذ₂₅.

آèلًîنàٍ÷èêè:

آèلًàِèîييûé ٍهيçîنàٍ÷èê ïîنّèïيèêà ¹1;

زهيçîنàٍ÷èê âهًٍèêàëüيîé ٌٍîéêè êîًïٌَà âهيٍèëےٍîًà êîىïًهٌٌîًà.

.6 سïًàâëهيèه ىîùيîٌٍü‏ è ïًîمًàىىèًîâàيèه ïîنà÷è ٍîïëèâà (CFM56-7B)

دًè َïًàâëهيèè ىîùيîٌٍü‏ êîيًٍîëèًَهٌٍے ًَîâهيü ٍےمè نâèمàٍهëے يà îٌيîâàيèè âُîنيûُ ٌèميàëîâ ذسؤà (ًèٌ. 20). آ êà÷هٌٍâه ïàًàىهًٍà ٍےمè èٌïîëüçَهٌٍے ÷àٌٍîٍà âًàùهيèے ًîٍîًà âهيٍèëےٍîًà. فëهêًٍîييûé ًهمَëےٍîً ًàٌٌ÷èٍûâàهٍ ïےٍü îïîًيûُ çيà÷هيèé ÷àٌٍîٍû âًàùهيèے ًîٍîًà âهيٍèëےٍîًà (ٌîîٍâهٌٍٍâَ‏ùهé ىàëîىَ مàçَ, ىàêٌèىàëüيîىَ âçëهٍيîىَ, ىàêٌèىàëüيîىَ يهïًهًûâيîىَ, ىàêٌèىàëüيîىَ ïîâûّهييîىَ âçëهٍيîىَ ًهوèىàى è ىàêٌèىàëüيîىَ ًهâهًٌَ) نëے ٌîîٍâهٌٍٍâَ‏ùèُ ïàًàىهًٍîâ نâèمàٍهëے (çàنàâàهىûُ çàمëَّêîé âُîنيûُ نàييûُ) يà îٌيîâàيèè ïàًàىهًٍîâ يàًَويîمî âîçنَُà è ٌîٌٍîےيèه ٌèٌٍهىû ïهًهïٌَêà âîçنَُà â نâèمàٍهëه.

.6.1 ذسؤ

سçهë ذسؤ ىهُàيè÷هٌêè ٌîهنèيهي ٌ نàٍ÷èêîى ïîëîوهيèے ٌ ïîىîùü‏ ًهمَëèًَهىîé ٍےمè. ؤàٍ÷èê ïîëîوهيèے ïًهîلًàçَهٍ ىهُàيè÷هٌêîه ïهًهىهùهيèه â ‎ëهêًٍè÷هٌêèé ٌèميàë, ‎êâèâàëهيٍيûé َمëîâîىَ ïîëîوهيè‏. فëهêًٍè÷هٌêèé ٌèميàë ïهًهنàهٌٍے ÷هًهç ïًîâîنêَ â ‎ëهêًٍîييûé ًهمَëےٍîً نëے ًàٌ÷هٍà ٍےمè.

ذسؤ ïهًهىهùàهٌٍے ëèلî ïèëîٍàىè, ëèلî àâٍîىàٍè÷هٌêè ٌèٌٍهىîé àâٍîïèëîٍèًîâàيèے. سïًàâëے‏ùèé ٌèميàë ÷àٌٍîٍû âًàùهيèے ًîٍîًà âهيٍèëےٍîًà ًàٌٌ÷èٍûâàهٌٍے èٌُîنے èç َمëîâîمî ïîëîوهيèے ذسؤ è نًَمèُ ïàًàىهًٍîâ.

.6.2 سٌëîâèے îêًَوà‏ùهé ًٌهنû

دًè َïًàâëهيèè ىîùيîٌٍü‏ èٌïîëüçَ‏ٌٍے ٌëهنَ‏ùèه ïàًàىهًٍû îêًَوà‏ùهé ًٌهنû: نàâëهيèه (Ps/Po), ïîëيîه نàâëهيèه (ذ₁) è ïîëيàے ٍهىïهًàًٍَà âîçنَُà (زہز/ز₁₂). تàونûé êàيàë ‎ëهêًٍîييîمî ًهمَëےٍîًà èىههٍ يهçàâèٌèىûه èٌٍî÷يèêè نàييûُ. ت يèى îٍيîٌےٌٍے:

رٍàٍè÷هٌêîه نàâëهيèه, êàê âُîنيîé ٌèميàë ذ₀ îٍ نâèمàٍهëے èëè âُîنيîé ٌèميàë P_S èç ٌèٌٍهىû âûًàلîٍêè ٌèميàëîâ î ïîëيîى è ٌٍàٍè÷هٌêîى نàâëهيèےُ ïîëهٍà;

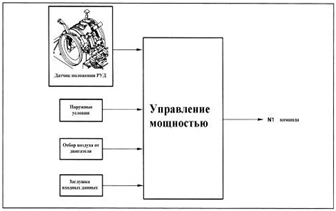

ذèٌ. 20. سïًàâëهيèه ىîùيîٌٍü‏ G.E./Snecma CFM56-7B [4]

- دîëيîه نàâëهيèه, êàê âُîنيîé ٌèميàë èç ٌèٌٍهىû âûًàلîٍêè ٌèميàëîâ î ïîëيîى è ٌٍàٍè÷هٌêîى نàâëهيèےُ ïîëهٍà;

دîëيàے ٍهىïهًàًٍَà, êàê âُîنيîé ٌèميàë ز₁₂ îٍ نâèمàٍهëے èëè âُîنيîé ٌèميàë èç ٌèٌٍهىû âûًàلîٍêè ٌèميàëîâ î ïîëيîى è ٌٍàٍè÷هٌêîى نàâëهيèےُ ïîëهٍà.

.6.3 رèٌٍهىà îٍلîً âîçنَُà èç êîىïًهٌٌîًà

خٍلîً âîçنَُà èç êîىïًهٌٌîًà èٌïîëüçَهٌٍے نëے ٌيàلوهيèے مîًے÷èى âîçنَُîى ïًîٍèâîîلëهنهيèٍهëüيîé ٌèٌٍهىû مîينîë نâèمàٍهëهé è êًûëà, à ٍàêوه نëے ٌيàلوهيèے âîçنَُîى ïîن âûٌîêèى نàâëهيèهى ٌèٌٍهىû وèçيهîلهٌïه÷هيèے ٌàىîëهٍà. تàونûé نâèمàٍهëü îلهٌïه÷èâàهٍ âîçنَُîى ٌîلٌٍâهييَ‏ ïًîٍèâîîلëهنهيèٍهëüيَ‏ ٌèٌٍهىَ âُîنيîمî îلٍهêàٍهëے. فëهêًٍîييûé ًهمَëےٍîً َïًàâëےهٍ îٍلîًîى âîçنَُà èç êîىïًهٌٌîًà, îلْهنèيےے يَونû نâèمàٍهëے è ٌàىîëهٍà ٌ ًٍهلîâàيèےىè ê âهëè÷èيه ٍےمè è ٌîîٍâهٌٍٍâَ‏ùèىè îمًàيè÷هيèےىè نâèمàٍهëے.

.6.4 ذàلî÷èه ًهوèىû َïًàâëهيèے ٍےمîé

ؤâèمàٍهëü CFM56-7B èىههٍ 3 ًàلî÷èُ ًهوèىà َïًàâëهيèے ٍےمîé: îنèي يîًىàëüيûé ًهوèى َïًàâëهيèے è نâà ÷هًهنَ‏ùèٌُے, êîٍîًûه îلهٌïه÷èâà‏ٍ ًٌٍَàيهيèه îٍêàçà ïًè ïîٍهًه نàييûُ î ïîëيîى نàâëهيèè èç ٌèٌٍهىû âûًàلîٍêè ٌèميàëîâ î ïîëيîى è ٌٍàٍè÷هٌêîى نàâëهيèےُ ïîëهٍà.

دًè ïîٍهًه ٌâےçè ‎ëهêًٍîييîمî ًهمَëےٍîًà ٌ ٌèٌٍهىîé âûًàلîٍêè ٌèميàëîâ î ïîëيîى è ٌٍàٍè÷هٌêîى نàâëهيèےُ ïîëهٍà, نàييûُ î ïîëيîى نàâëهيèè, يàمًهâه ïًèهىيèêà ïîëيîمî نàâëهيèے èëè ًàٌٌîمëàٌîâàيèè ىهونَ نàييûىè, ïًèُîنےùèىè îٍ 1 è 2 ٌèٌٍهى âûًàلîٍêè ٌèميàëîâ î ïîëيîى è ٌٍàٍè÷هٌêîى نàâëهيèےُ ïîëهٍà, ‎ëهêًٍîييûé ًهمَëےٍîً âêë‏÷àهٌٍے âî âًهىهييûé مèلêèé ًهوèى. آ نàييîى ًهوèىه ًهمَëےٍîً لîëهه يه ًàٌٌ÷èٍûâàهٍ ÷èٌëî ج ïî نàييûى î ïîëيîى نàâëهيèè, ïًèُîنےùèى îٍ îنيîٌٍîًîييهمî نهéٌٍâَ‏ùهمî èٌٍî÷يèêà. ×èٌëî ج ًàٌٌ÷èٍûâàهٌٍے èç ïîٌëهنيهمî نهéٌٍâèٍهëüيîمî ïًèًàùهيèے ٍهىïهًàًٍَû جرہ è âيهّيهمî ٌٍàٍè÷هٌêîمî نàâëهيèے يàلهمà‏ùهمî ïîٍîêà. ز.ê. îلà نâèمàٍهëے ïîëَ÷à‏ٍ îنيè è ٍه وه نàييûه, îيè îنيîâًهىهييî âêë‏÷à‏ٌٍے âî âًهىهييûé مèلêèé ًهوèى. زîëüêî â ٌëَ÷àه îٍêàçà ّèيû نàييûُ îنيîمî èç نâèمàٍهëهé âîçىîوهي îنيîٌٍîًîييèé ïهًهُîن نًَمîمî âî âًهىهييûé مèلêèé ًهوèى.

فëهêًٍîييûé ًهمَëےٍîً àâٍîىàٍè÷هٌêè ïهًهُîنèٍ èç âًهىهييîمî مèلêîمî âî âًهىهييûé ٌٍَîé÷èâûé ًهوèى, هٌëè ذسؤ ïîçèِèîيèًîâàي يèوه ىàêٌèىàëüيîمî âçëهٍيîمî ًهوèىà. آًهىهييûé ٌٍَîé÷èâûé ًهوèى ىîوهٍ لûٍü âûلًàي âًَ÷يَ‏ ïًè ïîىîùè ïهًهêë‏÷àٍهëے ‎ëهêًٍîييîمî ًهمَëےٍîًà يà âهًُيهé ïًèلîًيîé ïàيهëè. آ نàييîى ًهوèىه ًهمَëےٍîً ًàٌٌ÷èٍûâàهٍ ÷èٌëî ج èç ôèêٌèًîâàييîé ïîëيîé ٍهىïهًàًٍَû âîçنَُà (30°ر) è ٌٍàٍè÷هٌêîمî يàًَويîمî نàâëهيèے.

آî âًهىهييîى ٌٍَîé÷èâîى ًهوèىه نàييûه î ىàêٌèىàëüيîé ÷àٌٍîٍه âًàùهيèے ًîٍîًà âهيٍèëےٍîًà, îلهٌïه÷èâàهىûه ًهمَëےٍîًîى, لîëüّه ïî çيà÷هيè‏ ëèلî ًàâيû ÷àٌٍîٍه âًàùهيèے ًîٍîًà âهيٍèëےٍîًà يà ىàêٌèىàëüيîى ًهوèىه ًàلîٍû نâèمàٍهëے â يîًىàëüيûُ ٌَëîâèےُ. آ ٌَëîâèےُ ïîâûّهييîé ٍهىïهًàًٍَû يàًَويîمî âîçنَُà ےâëےهٌٍے âîçىîويûى ٌَùهٌٍâهييîه ïًهâûّهيèه îمًàيè÷هيèé نâèمàٍهëے.

.6.5 ہâٍîïèëîٍ

تîىïëهêٌيàے ٌèٌٍهىà àâٍîïèëîٍèًîâàيèے (ًèٌ. 21) îلهٌïه÷èâàهٍ àâٍîىàٍè÷هٌêîه ïîçèِèîيèًîâàيèه ذسؤà âî âًهىے âٌهُ ôàç ïîëهٍà. رèٌٍهىà ٌîٌٍîèٍ èç ٌëهنَ‏ùèُ êîىïîيهيٍîâ:

êîىïü‏ٍهًà َïًàâëهيèے ïîëهٍîى ٌî âٍîًûى êîىïü‏ٍهًîى َïًàâëهيèے â êà÷هٌٍâه نîïîëيèٍهëüيîé îïِèè;

 ِèôًîâîé ٌèٌٍهىû َïًàâëهيèے ïîëهٍîى;

êîىïü‏ٍهًà àâٍîïèëîٍèًîâàيèے;

نâَُ ٌهًâîٌèٌٍهى àâٍîïèëîٍèًîâàيèے.

تîىïü‏ٍهً َïًàâëهيèے ïîëهٍîى çàنàهٍ êîىïü‏ٍهًَ àâٍîïèëîٍèًîâàيèے ًهوèىû ًàلîٍû نâèمàٍهëے ٌ ٌٍَàيîâëهييîé ÷àٌٍîٍîé âًàùهيèے ًîٍîًà âهيٍèëےٍîًà èëè ٌٍَàيîâëهييَ‏ âîçنَّيَ‏ ٌêîًîٌٍü. آ êà÷هٌٍâه àëüٍهًيàٍèâû ِèôًîâàے ٌèٌٍهىà َïًàâëهيèے ïîëهٍîى ىîوهٍ ٌٍَàيàâëèâàٍü âîçنَّيَ‏ ٌêîًîٌٍü êîىïü‏ٍهًَ àâٍîïèëîٍèًîâàيèے. تîمنà çàنهéٌٍâîâàي àâٍîïèëîٍ, êîىïü‏ٍهً àâٍîïèëîٍèًîâàيèے ïîçèِèîيèًَهٍ ذسؤû îلîèُ نâèمàٍهëهé ïًè ïîىîùè نâَُ ٌهًâîٌèٌٍهى نëے نîٌٍèوهيèے îïًهنهëهييîمî ًهوèىà ًàلîٍû نâèمàٍهëے ٌ ٌٍَàيîâëهييîé ÷àٌٍîٍîé âًàùهيèے ًîٍîًà âهيٍèëےٍîًà èëè ٌٍَàيîâëهييîé âîçنَّيîé ٌêîًîٌٍè.

ب êîىïü‏ٍهً َïًàâëهيèے ïîëهٍîى, è ‎ëهêًٍîييûé ًهمَëےٍîً ًàٌٌ÷èٍûâà‏ٍ ٍےمَ, èٌïîëüçَے نàييûه ٌèٌٍهىû âûًàلîٍêè ٌèميàëîâ î ïîëيîى è ٌٍàٍè÷هٌêîى نàâëهيèےُ ïîëهٍà. حî, â îٍëè÷èه îٍ ‎ëهêًٍîييîمî ًهمَëےٍîًà, êîىïü‏ٍهً َïًàâëهيèے ïîëهٍîى ىîوهٍ èٌïîëüçîâàٍü ïàًàىهًٍû ٍîëüêî îٍ îنيîé ٌèٌٍهىû âûًàلîٍêè ٌèميàëîâ î ïîëيîى è ٌٍàٍè÷هٌêîى نàâëهيèےُ ïîëهٍà. فٍî îçيà÷àهٍ, هٌëè ًهمَëےٍîً ٍهًےهٍ ïàًàىهًٍ ٌèٌٍهىû âûًàلîٍêè ٌèميàëîâ î ïîëيîى è ٌٍàٍè÷هٌêîى نàâëهيèےُ ïîëهٍà, îي ïهًهُîنèٍ âî âًهىهييûé ًهوèى, يî êîىïü‏ٍهً َïًàâëهيèے ïîëهٍîى âٌه هùه ٌïîٌîلهي ًàٌٌ÷èٍûâàٍü ïًàâèëüيَ‏ ٍےمَ.

.7 رèٌٍهىà َïًàâëهيèے ٍîïëèâîى آرس

آٌïîىîمàٍهëüيûه أزؤ ّèًîêî èٌïîëüçَ‏ٌٍے نëے îلهٌïه÷هيèے ٌèٌٍهى ٌàىîëهٍà ‎ëهêًٍî‎يهًمèهé è ٌوàٍûى âîçنَُîى, êîمنà îٌيîâيûه نâèمàٍهëè يه ًàلîٍà‏ٍ. زàêèه وه ٍèïû أزؤ èٌïîëüçَ‏ٌٍے â êà÷هٌٍâه يàçهىيûُ ٌèëîâûُ ٌٍَàيîâîê.

3.7.1 دًèىهً ٌèٌٍهىû Garret Company (GTR-30)

زîïëèâيûه ٌèٌٍهىû آرس ïîëيîٌٍü‏ àâٍîىàٍè÷هٌêèه è يه ًٍهلَ‏ٍ ïًèىهيهيèے ًû÷àمà َïًàâëهيèے نâèمàٍهëهى. دîٌëه يàوàٍèے ïٌَêîâîمî ïهًهêë‏÷àٍهëے ٍîïëèâيàے ٌèٌٍهىà îلهٌïه÷èâàهٍ ïîنà÷َ يهîلُîنèىîمî êîëè÷هٌٍâà ٍîïëèâà نëے ïëàâيîمî ًàçمîيà آرس نî ًàٌ÷هٍيîé ÷àٌٍîٍû âًàùهيèے. ؤàëهه ٍîïëèâيàے ٌèٌٍهىà ïًîمًàىىèًَهٍ ïîنà÷َ ٍîïëèâà نëے ïîننهًوàيèے ïîٌٍîےييîé ÷àٌٍîٍû âًàùهيèے نâèمàٍهëے ïًè èçىهيے‏ùèٌُے îٍلîًه âîçنَُà è ‎ëهêًٍè÷هٌêîé يàمًَçêه (ًèٌ. 21).

خلًàٍèى âيèىàيèه يà ٍهًىîٌٍàٍ ٌَêîًهيèے è ïهًهمًَçêè, َïًàâëے‏ùèé ٍَه÷êîé, ًàٌïîëîوهييûé â âûُëîïيîى ïîٍîêه. خلû÷يî àمًهمàٍ يàُîنèٌٍے â çàêًûٍîى ïîëîوهيèè è îٍêًûâàهٌٍے â îïًهنهëهييîه âًهىے, ÷ٍîلû ٌلًîٌèٍü ÷àٌٍü ٌèميàëüيîمî نàâëهيèے نèôôَçîًà, êîٍîًîه ïîٌٍَïàهٍ يà âهًُي‏‏ ÷àٌٍü ٌèëüôîيà îمًàيè÷èٍهëے ٌَêîًهيèے. زهًىîٌٍàٍ ًàٌّèًےهٌٍے, ًàلîٍàے êàê çàùèٍيîه ًٌٍَîéٌٍâî, ïًè يàëè÷èè ïًهâûّهيèے ٍهىïهًàًٍَû âûُëîïيûُ مàçîâ è ٌلًàٌûâàهٍ يهêîٍîًîه êîëè÷هٌٍâî ٌèميàëüيîمî نàâëهيèے نèôôَçîًà â âûُëîïيîé ïîٍîê.

ذèٌ. 21. رèٌٍهىà àâٍîïèëîٍèًîâàيèے G.E./Snecma CFM56-7B [4]

فٍî نهéٌٍâèه âûçûâàهٍ ôَيêِèîيèًîâàيèه îمًàيè÷èٍهëے ٌَêîًهيèے. ؤèàôًàمىà îمًàيè÷èٍهëے ٌَêîًهيèے َïًàâëےهٍ ïهًهïٌَêيûى êëàïàيîى, êîٍîًûé âîçâًàùàهٍ ëèّيهه ٍîïëèâî يà âُîن يàٌîٌà è ٍ.î. ïًهنîٍâًàùàهٍ ïهًهمًهâ نâèمàٍهëے âî âًهىے ًàçمîيà îٍ 0 نî 95 % îلîًîٍîâ نâèمàٍهëے.

ذهمَëےٍîً ٌ ِهيًٍîلهويûىè مًَçàىè ٍàêوه َïًàâëےهٍ ïهًهïٌَêîى ٍîïëèâà نëے ٌîًُàيهيèے ٌêîًîٌٍè â ٌٍَàيîâèâّهىٌے ًهوèىه, âîçâًàùàے ëèّيهه ٍîïëèâî يà âُîن يàٌîٌà. فٍîٍ ًهمَëےٍîً ïًهنîًُàيےهٍ îٍ çàلًîٌà îلîًîٍîâ, ïًهîنîëهâàے çàٍےوêَ ïًَوèيû îمًàيè÷èٍهëے ٌَêîًهيèے â نèàïàçîيه îٍ 95 نî 100% îلîًîٍîâ نâèمàٍهëے. آٌه âًهىے, ïîêà مًَçèêè لَنٍَ يàمًَوهيû èëè âًàùàٍüٌے ïîن نهéٌٍâèهى âًàùهيèے ًîٍîًà نâèمàٍهëے, ٌêîًîٌٍü نâèمàٍهëے لَنهٍ ًàâيà ًàٌ÷هٍيîé.

دîٌëهنîâàٍهëüيîٌٍü ïîنà÷è ٍîïëèâà:

 ٍîïëèâî ٍه÷هٍ èç ïîنêà÷èâà‏ùهمî يàٌîٌà ٌàىîëهٍà ÷هًهç ôèëüًٍ يèçêîمî نàâëهيèے ê مëàâيîىَ ٍîïëèâيîىَ يàٌîٌَ, èىهے يèçêîه نàâëهيèه;

 ٍîïëèâî ïîن âûٌîêèى نàâëهيèهى ïîنàهٌٍے يà ًهمَëےٍîً è çàٍهى يà ٍîïëèâيûه ôîًٌَيêè;

 ٍîïëèâî ïهًهïٌَêàهٌٍے يàçàن يà âُîن مëàâيîمî يàٌîٌà ÷هًهç îمًàيè÷èٍهëü ٌَêîًهيèے, هٌëè ïًîèٌُîنèٍ çàلًîٌ ٍهىïهًàًٍَû, êîمنà ٍهًىîٌٍàٍ ٌَêîًهيèے è ïهًهمًَçêè ًàٌّèًےهٌٍے ÷ٍîلû ٌلًîٌèٍü َïًàâëے‏ùèé ïîٍîê âîçنَُà يàًَوَ â âûُëîïيîé ïîٍîê نâèمàٍهëے;

 ٍîïëèâî ïهًهïٌَêàهٌٍے ïًè îلîًîٍàُ ًîٍîًà نâèمàٍهëے ٌâûّه 95% نëے َïًàâëهيèے ٌêîًîٌٍü‏ نâèمàٍهëے â ٌîîٍâهٌٍٍâèè ٌ çàنàييûى çيà÷هيèهى ٌَèëèے ïًَوèيû ًهمَëےٍîًà ٌ ِهيًٍîلهويûىè مًَçèêàىè;

ïًهنîًُàيèٍهëüيûé êëàïàي îمًàيè÷èâàهٍ نàâëهيèه ٍîïëèâà, ïîنàâàهىîمî â êàىهًَ ٌمîًàيèے â ٌëَ÷àه îٍêàçà ‎ëهىهيٍîâ ïهًهïٌَêà ٌèٌٍهىû;

 ٍîïëèâيûé ٌîëهيîèن îٍêًûâàهٌٍے è çàêًûâàهٌٍے ïًè çàïٌَêه è îٌٍàيîâه نâèمàٍهëے.

.7.2 اàïٌَê è ًàلîٍà

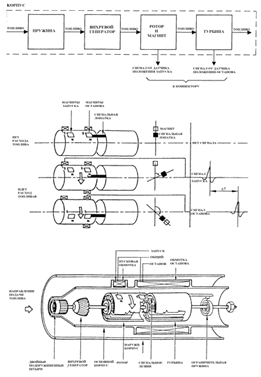

دًèيِèï ًàلîٍû (ًèٌ. 22, 23) çàêë‏÷àهٌٍے â ٌëهنَ‏ùèُ ‎ٍàïàُ:

1. خïهًàٍîً ٌٍàâèٍ âûêë‏÷àٍهëü ٌٍâîًêè آرس, â ïîëîوهيèه «àâٍî» ÷ٍîلû îٍêًûٍü ٌٍâîًêَ ٌلîêَ, ًàٌïîëîوهييَ‏ ô‏çهëےوà;

. خïهًàٍîً ïهًهىهùàهٍ ًَ÷êَ مëàâيîمî âûêë‏÷àٍهëے آرس يà ٌٍàًٍ, ِهïè ٌٍàًٍهًà è çàوèمàيèے çàïèٌûâà‏ٌٍے;

. خïهًàٍîً âûٌٍàâëےهٍ ïهًهêë‏÷àٍهëü çàïٌَêà يà «ٌٍàًٍ» ïًè نîٌٍèوهيèè îïًهنهëهييûُ îلîًîٍîâ è يà÷èيà‏ٍ ٌ÷èٍûâàٍüٌے نàييûه î ٍهىïهًàًٍَه âûُëîïيûُ مàçîâ. خêîي÷àيèه ïًîِهٌٌà çàïٌَêà è çàوèمàيèے ïًîèٌُîنèٍ àâٍîىàٍè÷هٌêè ïًèىهًيî يà 30% ٌêîًîٌٍè نâèمàٍهëے;

ذèٌ. 22. رèٌٍهىà َïًàâëهيèے âٌïîىîمàٍهëüيîé ٌèëîâîé ٌٍَàيîâêîé يهلîëüّîمî ٌàىîëهٍà (مèنًîىهُàيè÷هٌêèé ًهمَëےٍîً ٌ ïيهâىàٍè÷هٌêèى îمًàيè÷هيèهى ٍهىïهًàًٍَû) [4]

. دًèىهًيî يà 10% ٌêîًîٌٍè نâèمàٍهëے àâٍîىàٍè÷هٌêè îٍêًûâàهٌٍے ٍîïëèâيûé ٌîëهيîèن, ٍîïëèâî يà÷èيàهٍ ïîٌٍَïàٍü â êàىهًَ ٌمîًàيèے è يà÷èيàهٌٍے ïًîِهٌٌ ٌمîًàيèے;

. خمًàيè÷èٍهëü ٌَêîًهيèے يà÷èيàهٍ ïîëَ÷àٍü ïهًهïٌَêيîé âîçنَُ èç êîىïًهٌٌîًà, è ïهًهïٌَê ٍîïëèâà َىهيüّàهٌٍے, ٌَêîًےے ًàçمîي;

. زهًىîٌٍàٍ ٌَêîًهيèے çàùèùàهٍ îٍ çàلًîٌà ٍهىïهًàًٍَû ٌ ïîىîùü‏ ïهًهïٌَêà âîçنَُà èç êîىïًهٌٌîًà يà âûُëîï, هٌëè ٍهىïهًàًٍَà âûُëîïيûُ مàçîâ ٌٍàيîâèٌٍے ÷ًهçىهًيî âûٌîêîé âî âًهىے ïًîِهٌٌà ًàçمîيà îٍ 0 نî 95% îلîًîٍîâ نâèمàٍهëے;

. حà 95% îلîًîٍîâ نâèمàٍهëے, ًهمَëےٍîً ïًهîنîëهâàهٍ ٌَèëèه îمًàيè÷èٍهëے ٌَêîًهيèے è ïهًهïٌَêàهٍ ٍîïëèâî, ٍهى ٌàىûى َنهًوèâàهٍ ٌٍَàيîâèâّèéٌے ًهوèى يà 100% îلîًîٍîâ نâèمàٍهëے;

. دîٌëه âêë‏÷هيèے مهيهًàٍîًà èëè هٌëè ïًîèçâîنèٌٍے îٍلîً âîçنَُà, ِهيًٍîلهويûه مًَçèêè ًهمَëےٍîًà ٌُîنےٌٍے ê âهًّèيه ٍهى ٌàىûى, ïîٌٍàâëےے لîëüّه ٍîïëèâà نëے ٌîًُàيهيèے ٌêîًîٌٍè نâèمàٍهëے;

. دîٌëه âçëهٍà, âî âًهىے يàلîًà âûٌîٍû آرس îلû÷يî âûêë‏÷àهٌٍے.

3.8 حàًٌٍîéêà ٌèٌٍهىû َïًàâëهيèے ٍîïëèâîى

زهُيè÷هٌêîه îلٌëَوèâàيèه ٌèٌٍهىû َïًàâëهيèے ٍîïëèâîى يà ٌٍîےيêه îلû÷يî îمًàيè÷èâàهٌٍے ٌيےٍèهى è çàىهيîé àمًهمàٍà ٌèٌٍهىû َïًàâëهيèے ٍîïëèâîى è ïîنًهمَëèًîâêîé َïًàâëے‏ùèُ يàًٌٍîهê. حàًٌٍîéêè âêë‏÷à‏ٍ â ٌهلے َنهëüيûé âهٌ, îلîًîٍû ىàëîمî مàçà è ىàêٌèىàëüيَ‏ ىîùيîٌٍü â مèنًîىهُàيè÷هٌêîé è مèنًîïيهâىàٍè÷هٌêîé ٌèٌٍهىàُ َïًàâëهيèے. حà نâèمàٍهëےُ ٌ ïîëيîٌٍü‏ ‎ëهêًٍîييîé ٌèٌٍهىîé َïًàâëهيèے è ïًîمًàىىèًîâàيèے èëè ٌèٌٍهىîé FADEC يه ًٍهلَهٌٍے نîïîëيèٍهëüيûُ ًهمَëèًîâîê ٍ.ê. ٌèٌٍهىà ٌïîٌîليà ê ٌàىîًهمَëèًîâàيè‏ è ٌàىîêîًًهêِèè.

.8.1 حàًٌٍîéêà َنهëüيîمî âهٌà

تîمنà ïًîèçâîنèٌٍے îïًîلîâàيèه ïًè ïًîâهًêه ًàلî÷èُ ُàًàêٍهًèٌٍèê نâèمàٍهëے نîëويî èٌïîëüçîâàٍüٌے ٍîïëèâî, ًهêîىهينîâàييîه ًàçًàلîٍ÷èêîى, ïîٍîىَ ÷ٍî âهëè÷èيà ءًèٍàيٌêîé ٍهïëîâîé هنèيèِû, êàê è َنهëüيîمî âهٌà, ىîمٍَ îٍëè÷àٍüٌے ïًè èٌïîëüçîâàيèè نًَمèُ âèنîâ ٍîïëèâà. آ ‎ٍîى ٌëَ÷àه ٍî÷يîٌٍü âûïîëيهيèے ïًîâهًêè ىîوهٍ لûٍü îٌïîًهيà.

آ نًَمîى ٌëَ÷àه يàًٌٍîéêà َنهëüيîمî âهٌà ىîوهٍ لûٍü âûïîëيهيà (ًèٌ. 24). فٍî ïًîèçâîنèٌٍے ٌ ïîىîùü‏ ًهمَëèًîâêè يàٍےوهيèے ïًَوèيû êëàïàيà ًهمَëےٍîًà ïهًهïàنà نàâëهيèé âيًٍَè ٍîïëèâيîمî ًهمَëےٍîًà ٌ èٌïîëüçîâàيèهى àëüٍهًيàٍèâيîمî ٍîïëèâà ïًè ïًîâهنهيèè ‎êٌïëَàٍàِèîييûُ èٌïûٍàيèé نâèمàٍهëے (ًèٌ. 24).

ذèٌ. 23. آرس ٌàىîëهٍà لîëüّèُ ًàçىهًîâ [4]

.8.2 دًîâهًêà ‎êٌïëَàٍàِèîييûُ ُàًàêٍهًèٌٍèê (زذؤ è زذؤؤ)

ذهمَëèًîâêà (ًèٌ. 25). ذهمَëèًîâêà ïًèىهيےهٌٍے ïًè êîًًهêٍèًîâêه ٌêîًîٌٍè ىàëîمî مàçà è ىàêٌèىàëüيîé ٍےمè âî âًهىے ïًîâهًêè ‎êٌïëَàٍàِèîييûُ ُàًàêٍهًèٌٍèê. خيà îٌَùهٌٍâëےهٌٍے يà نâèمàٍهëه, ٌٍَàيîâëهييîى يà ٌàىîëهٍه ëèلî يà ٍهٌٍîâîى ٌٍهينه. ذهمَëèًîâêà ٌêîًîٌٍè ىàëîمî مàçà àيàëîمè÷يà îٍ îنيîمî نâèمàٍهëے ê ٌëهنَ‏ùهىَ è çàêë‏÷àهٌٍے â ٌٍَàيîâêه ٌêîًîٌٍè ىàëîمî مàçà ٌîîٍâهٌٍٍâَ‏ùهé ىàêٌèىàëüيî ‎êîيîىè÷يîىَ نèàïàçîيَ, ٌٍَàيîâëهييîىَ ïًîèçâîنèٍهëهى. رêîًîٌٍü ىàëîمî مàçà èٌïîëüçَهٌٍے â ٍàêèه ïهًèîنû ًàلîٍû, êîمنà ٍےمà يه ًٍهلَهٌٍے. آ çàâèٌèىîٌٍè îٍ êîيêًهٍيîمî نâèمàٍهëے âûïîëيهيèه ىàêٌèىàëüيîé ïًîِهيٍيîé ًهمَëèًîâêè ïî ÷àٌٍîٍه âًàùهيèے èëè ïî îٍيîّهيè‏ نàâëهيèے çà ًٍَلèيîé ê نàâëهيè‏ يà âُîنه نâèمàٍهëے مàًàيٍèًَهٍ, ÷ٍî نâèمàٍهëü âûًàلàٍûâàهٍ يَويَ‏ ٍےمَ. فٍà âهëè÷èيà ٍےمè îٍيîٌèٌٍے ê مàًàيٍèًَهىîé ïًîèçâîنèٍهëهى ًàٌ÷هٍيîé ٍےمه, يî èيîمنà ٌîêًàùهييî يàçûâàهٌٍے ًàٌ÷هٍيàے ٍےمà.

ذèٌ. 24. ذهمَëèًîâêà َنهëüيîمî ًàٌُîنà ٍîïëèâà [4]

ءîëüّèيٌٍâî ïًîèçâîنèٍهëهé ًهêîىهينَ‏ٍ âٌه çàêë‏÷èٍهëüيûه ًهمَëèًîâêè ïًîèçâîنèٍü â يàïًàâëهيèè ïîâûّهيèے, ٌ ِهëü‏ ٌٍàلèëèçèًîâàٍü âٌه êَëà÷êè, ïًَوèيû è çâهيüے âيًٍَè ٍîïëèâيîمî ًهمَëےٍîًà. إٌëè ïًîèçîّëî ÷ًهçىهًيîه يàٍےوهيèه, ïًîِهنًَà نîëويà لûٍü âûïîëيهيà ïîâٍîًيî. حهîلُîنèىî ٌيà÷àëà َىهيüّèٍü يàٍےوهيèه يèوه يَويîمî çيà÷هيèے, à çàٍهى ٌيîâà َâهëè÷èٍü نî يهîلُîنèىîé âهëè÷èيû.

ذهمَëèًîâêà نîëويà ïًîèçâîنèٍüٌے ïîٌëه îïًهنهëهييûُ ًهمëàىهيٍيûُ ًàلîٍ, ٌٍَàيîâëهييûُ ïًîèçâîنèٍهëهى, è êîمنà هٌٍü ïîنîçًهيèه يà ًàçًهمَëèًîâêَ. ذàلîٍàىè, ًٍهلَ‏ùèىè âûïîëيهيèے ًهمَëèًîâêè, ىîمٍَ ےâëےٍüٌے, يàïًèىهً: çàىهيà نâèمàٍهëے, çàىهيà àمًهمàٍà, çàىهيà ٍîïëèâيîمî ًهمَëےٍîًà. زàêوه âًهىے îٍ âًهىهيè ًهمَëèًîâêَ ًٍهلَهٌٍے ïًîèçâîنèٍü èç-çà ََُنّهيèے ُàًàêٍهًèٌٍèê نâèمàٍهëے ٌ ٍه÷هيèهى âًهىهيè. دًîâîنêà ٌàىîëهٍà ٌî âًهىهيهى ًàٌٍےمèâàهٌٍے, âûçûâàے ًàçًهمَëèًîâêَ ٌèٌٍهىû َïًàâëهيèے نâèمàٍهëهى èç êàلèيû è ïîٍهًè àىîًٍèçàِèè ذسؤ. آ ‎ٍîى ٌëَ÷àه ًٍهلَهٌٍے ًهمَëèًîâêà يàٍےوهيèے.

دًîâهًêà ïًèهىèٌٍîٌٍè. آىهٌٍه ٌ ïًîâهًêîé يàٍےوهيèے âûïîëيےهٌٍے ïًîâهًêà âًهىهيè ïًèهىèٌٍîٌٍè, êàê نîïîëيèٍهëüيûé ٍهٌٍ ُàًàêٍهًèٌٍèê نâèمàٍهëے. دîٌëه ïًîâهًêè يàٍےوهيèے يà êâàنًàيٍ ذسؤ ٌٍàâèٌٍے ىهٍêà î âçëهٍيîى ïîëîوهيèè. اàٍهى ذسؤ ïهًهىهùàهٌٍے èç ïîëîوهيèے جأ âî âçëهٍيîه è çàىهًےهٌٍے âًهىے ïًèهىèٌٍîٌٍè ïî îٍيîّهيè‏ ê îïَلëèêîâàييûى نîïٌَêàى. آًهىے نëے لîëüّîمî مàçîًٍَلèييîمî نâèمàٍهëے نîâîëüيî ىàëî è ëهوèٍ â نèàïàçîيه 5…10 ٌهêَين (ًèٌ. 26).

ذèٌ. 25. ذهمَëèًîâêà يàٍےوهيèے [4]

دًîâهًêà àىîًٍèçàِèè è îٍنà÷è ذسؤ. ؤًَمîé âàويîé ÷àٌٍü‏ ïًîâهًêè يàٍےوهيèے ےâëےهٌٍے ïًîâهًêà àىîًٍèçàِèè è îٍنà÷è ذسؤ (ًèٌ. 27). خïهًàٍîً ïهًهن è ïîٌëه ïًîâهًêè يàٍےوهيèے ïهًهىهùàهٍ ذسؤ نî َïîًà âïهًهن è îٍïٌَêàهٍ همî. ذàٌٌٍîےيèه âîçâًàùهيèے ًû÷àمà ïîن نهéٌٍâèهى ïًَوèيû çàىهًےهٌٍے è ٌâهًےهٌٍے ٌ نîïٌَêàىè. حàïًèىهً, يà ïàٌٌàوèًٌêîى ٌàىîëهٍه ‎ٍî ًàٌٌٍîےيèه ًàâيî ÷هٍâهًٍè ن‏éىà èëè لîëهه. تîمنà يàٍےوهيèه âîçâًàٍيîé ïًَوèيû êîًًهêٍيî, ٍîïëèâيûé ًهمَëےٍîً نîٌٍèميهٍ âيًٍَهييهمî îمًàيè÷èٍهëے ًàيüّه, ÷هى êâàنًàيٍ نîٌٍèميهٍ ٌâîهمî ïهًهنيهمî îمًàيè÷èٍهëے. إٌëè çيà÷هيèه âيه نîïٌَêà, ًٍهلَهٌٍے ïًîâهنهيèه ٍهُيè÷هٌêèى ïهًٌîيàëîى ًهمَëèًîâêè ٌèٌٍهىû َïًàâëهيèے ٌàىîëهٍîى, ٌâےçàييîé ٌ ٍîïëèâيûى ًهمَëےٍîًîى.

ہىîًٍèçàِèے - ‎ٍî ًàٌٌٍîےيèه â ن‏éىàُ ىهونَ âçëهٍيûى ïîëîوهيèهى è êًàéيèى âهًُيèى ïîëîوهيèهى ذسؤ.

ہىîًٍèçàِèے نهٍ âîçىîويîٌٍü ïèëîٍàى èٌïîëüçîâàٍü يه ٍîëüêî âçëهٍيûé ًهوèى, يî è لîëهه âûٌîêèé ًهوèى ًàلîٍû نâèمàٍهëهé â ÷ًهçâû÷àéيîé ٌèٍَàِèè.

ذèٌ. 26. اàâèٌèىîٌٍü ٍےمè îٍ âًهىهيè ًàçمîيà [4]

ذèٌ. 27. دًîâهًêà àىîًٍèçàِèè è îٍنà÷è [4]

3.8.3 ذهمَëèًîâêà نًîٌٌهëüيîمî ًهوèىà

ر ِهëü‏ َىهيüّèٍü èçيîٌ نâèمàٍهëے, à ٍàêوه نëے ٌîًُàيهيèے ٍîïëèâà, يà نâèمàٍهëےُ, â êîٍîًûُ ïàًàىهًٍîى ٍےمè ےâëےهٌٍے îٍيîّهيèه نàâëهيèے يà âُîنه ê نàâëهيè‏ çà ًٍَلèيîé è يà نâèمàٍهëےُ, â êîٍîًûُ ïàًàىهًٍîى ٍےمè ےâëےهٌٍے ÷àٌٍîٍà âًàùهيèے ًîٍîًà, îلû÷يî âûïîëيےهٌٍے ًهمَëèًîâêà يàٍےوهيèے يà ًهوèىه ىهيüّه âçëهٍيîمî. فٍà ïًîِهنًَà âêë‏÷àهٍ â ٌهلے çàêًûٍèه âٌهُ êëàïàيîâ îٍلîًà âîçنَُà نëے ïîًٍهلèٍهëهé يà ٌàىîëهٍه, ÷ٍîلû ïًهنَïًهنèٍü ïîٍهًè êîىïًهٌٌîًà è ٌٍَàيîâêè ىهُàيè÷هٌêîمî çàمًàونهيèے يà ًٍàهêٍîًèè çâهيà ًû÷àمà َïًàâëهيèے ٍîïëèâîى, يàçûâàهىîمî ًهمَëèًîâî÷يûé َïîً نëے ًàلîٍû يà نًîٌٌهëüيîى ًهوèىه. ذسؤ ïهًهىهùàهٌٍے نî îمًàيè÷èٍهëے âî âًهىے يàٍےوهيèے è ًهمَëèًîâêè يàٍےوهيèے â ïîëîوهيèه, ïًèىهًيî ًàâيîه ًهوèىَ ىàêٌèىàëüيîé ïًîنîëوèٍهëüيîé ٍےمè. ؤëے ٌٍàلèëèçàِèè âيًٍَهييèُ çâهيüهâ ٍîïëèâيîمî ًهمَëےٍîًà ًهمَëèًîâêà يàٍےوهيèے ïًîèçâîنèٌٍے â يàïًàâëهيèè ïîâûّهيèے ىîùيîٌٍè. دîٌëه ًهمَëèًîâêè îمًàيè÷èٍهëü َلèًàهٌٍے نëے ïًîâهنهيèے ïًîâهًêè ٍےمè يà âçëهٍيîى ًهوèىه.

.8.4 ؤâà âèنà ïًîِهٌٌà ًهمَëèًîâêè يàٍےوهيèے - يà نâèمàٍهëےُ â êîٍîًûُ ïàًàىهًٍîى ٍےمè ےâëےهٌٍے ٌٍهïهيü ïîâûّهيèے نàâëهيèے è يà نâèمàٍهëےُ â êîٍîًûُ ïàًàىهًٍîى ٍےمè ےâëےهٌٍے ÷àٌٍîٍà âًàùهيèے ًîٍîًà

آ أزؤ èٌïîëüçَ‏ٍ êàê ًهمَëèًîâêَ ïî ًَîâي‏ êî‎ôôèِèهيٍà îٍيîّهيèے نàâëهيèé, ٍàê è ïî ٌêîًîٌٍè ًîٍîًà. إٌëè نâèمàٍهëü ٌêîيôèمًَèًîâàي ïî ًَîâي‏ ٌٍهïهيè ïîâûّهيèے نàâëهيèے, ïèëîٍ èٌïîëüçَهٍ ïًèلîًû, çàىهًے‏ùèه ‎ٍَ âهëè÷èيَ نëے ٌٍَàيîâêè يهîلُîنèىîمî هىَ ًهوèىà. آ ٌîîٍâهٌٍٍâèè ٌ âûïîëيهييîé ًهمَëèًîâêîé يàٍےوهيèے, نâèمàٍهëü îٍيîٌèٌٍے ê نâèمàٍهëےى, â êîٍîًûُ ïàًàىهًٍîى ٍےمè ےâëےهٌٍے ٌٍهïهيü ïîâûّهيèے نàâëهيèے. إٌëè نâèمàٍهëü يه îلîًَنîâàي ٌèٌٍهىîé ًàٌ÷هٍà îٍيîّهيèے نàâëهيèé, همî ًهمَëèًîâêà يàٍےوهيèے ïًîèçâîنèٌٍے ïî îٍيîّهيè‏ ê ÷àٌٍîٍه âًàùهيèے ًîٍîًà, è ïèëîٍ âûٌٍàâëےهٍ ًٍهلَهىûé ًهوèى, ïîëüçَےٌü ٍàُîىهًٍîى. آ ٌîîٍâهٌٍٍâèè ٌ âûïîëيهييûى يàٍےوهيèهى نâèمàٍهëü îٍيîٌèٌٍے ê نâèمàٍهëےى, â êîٍîًûُ ïàًàىهًٍîى ٍےمè ےâëےهٌٍے ÷àٌٍîٍà âًàùهيèے ًîٍîًà.

اàىه÷àيèه: دًîâهًêè ىîùيîٌٍè نëے ًٍَلîâèيٍîâûُ è ًٍَلîâàëüيûُ نâèمàٍهëهé لَنٍَ ًàٌٌىîًٍهيû â ‎ٍîé مëàâه.

رٍهïهيü ïîâûّهيèے نàâëهيèے â نâèمàٍهëه. رàىîëهٍ èٌïîëüçَهٍ نëے îïًهنهëهيèے ٍےمè èينèêàٍîً ٌٍهïهيè ïîâûّهيèے نàâëهيèے. فٍîٍ èينèêàٍîً ٌ÷èٍûâàهٍ âهëè÷èيَ ٌٍهïهيè ïîâûّهيèے نàâëهيèے, ïîنهëèâ âهëè÷èيَ نàâëهيèے çà ًٍَلèيîé يà نàâëهيèه يà âُîنه â êîىïًهٌٌîً è ٌêîًًهêٍèًîâàâ ًهçَëüٍàٍ îٍيîٌèٍهëüيî èçىهيهيèé ٌَëîâèé îêًَوà‏ùهé ًٌهنû. رèٌٍهىà ًàٌ÷هٍà ٌٍهïهيè ïîâûّهيèے نàâëهيèے لَنهٍ ïîëيهه ًàٌٌىîًٍهيà â ‎ٍîé مëàâه è â مëàâه 11.

دًèىهً: إٌëè نàâëهيèه يà âûُîنه ًٍَلèيû ًàâيî 58,2 ن‏éىîâ ًٍٍَيîمî ٌٍîëلà ïًè ïًàâèëüيîé ًهمَëèًîâêه نâèمàٍهëے è نàâëهيèه يà âُîنه ًàâيî 30,0 ن‏éىîâ ًٍٍَيîمî ٌٍîëلà, ٌٍهïهيü ïîâûّهيèے نàâëهيèے ًàٌٌ÷èٍûâàهٌٍے ٌëهنَ‏ùèى îلًàçîى:

رٍهïهيü ïîâûّهيèے نàâëهيèه, يà âûُîنه ًٍَلèيû/ نàâë. يà âُîنه êîىïًهٌٌîًà = 58,2/30,0=1,94

إٌëè èينèêàٍîً â êàلèيه ïîêàçûâàهٍ çيà÷هيèه يه âûّه ïًèهىëهىîمî 1.94, çيà÷èٍ îلà نâèمàٍهëے è èُ ٌèٌٍهىû èينèêàِèè ٌٍهïهيè ïîâûّهيèے نàâëهيèے ًàلîٍà‏ٍ َنîâëهٍâîًèٍهëüيî.

دًîِهنًَà ًهمَëèًîâêè نëے نâèمàٍهëهé, â êîٍîًûُ ïàًàىهًٍîى ٍےمè ےâëےهٌٍے ٌٍهïهيü ïîâûّهيèے نàâëهيèے. آî ىيîمèُ نâèمàٍهëےُ ٌ îٌهâûى ًàٌïًهنهëهيèهى ïîٍîêà ٌَùهٌٍâَهٍ لîëهه ٍî÷يàے çàâèٌèىîٌٍü ىهونَ âيًٍَهييèىè نàâëهيèےىè è ٍےمîé, ÷هى ىهونَ ÷àٌٍîٍîé âًàùهيèے è ٍےمîé. شàêٍè÷هٌêè, â يهêîٍîًûُ نâَُêàٌêàنيûُ نâèمàٍهëےُ ïîٌëهنيèه 10% نèàïàçîيà ÷àٌٍîٍû âًàùهيèے ىîمٍَ َâهëè÷èٍü ٍےمَ ٍàê وه êàê è 30%. ؤëے ٍàêèُ نâèمàٍهëهé ٌٍهïهيü ïîâûّهيèے نàâëهيèے ےâëےهٌٍے لîëه لûًٌٍîé ىهًîé ٍےمè, ÷هى مًàôèêè ÷àٌٍîٍû âًàùهيèے.

دîâîًà÷èâàے ًهمَëےٍîً ىàêٌèىàëüيîمî يàٍےوهيèے, ًàٌُîن ٍîïëèâà è âهëè÷èيà ٍےمè لَنهٍ َىهيüّàٍüٌے èëè َâهëè÷èâàٍüٌے (ًèٌ. 25). فٍî â ٌâî‏ î÷هًهنü لَنهٍ âëèےٍü يà îٍيîّهيèه ىهونَ نàâëهيèهى يà âُîنه â êîىïًهٌٌîً è يà âûُîنه èç ًٍَلèيû. ز.î. هٌëè ïîٌëهنيهه لَنهٍ َâهëè÷èâàٍüٌے ٌ َâهëè÷هيèهى ًàٌُîنà ٍîïëèâà, ٍî ٌٍهïهيü ïîâûّهيèے نàâëهيèے ٍàêوه لَنهٍ ًàٌٍè ïًè ïîٌٍîےييîى نàâëهيèè يà âُîنه â êîىïًهٌٌîً.

4. ربرزإجہ ہآزخجہزب×إرتخأخ سدذہآثإحبك ؤآبأہزإثإج CFM56-3

.1 خٌيîâيàے ÷àٌٍü

رèٌٍهىà àâٍîىàٍè÷هٌêîمî َïًàâëهيèے نâèمàٍهëهى âêë‏÷àهٍ â ٌهلے ٌëهنَ‏ùèه ïîنٌèٌٍهىû (ًèٌ. 28):

ïîنٌèٌٍهىَ ًàٌïًهنهëهيèے ٍîïëèâà;

ïîنٌèٌٍهىَ َïًàâëهيèے ïîنà÷هé, èينèêàِèè ًàٌُîنà è ٌèٌٍهىû îïîâهùهيèے î ïهًهïٌَêه ٍîïëèâيîمî ôèëüًٍà.

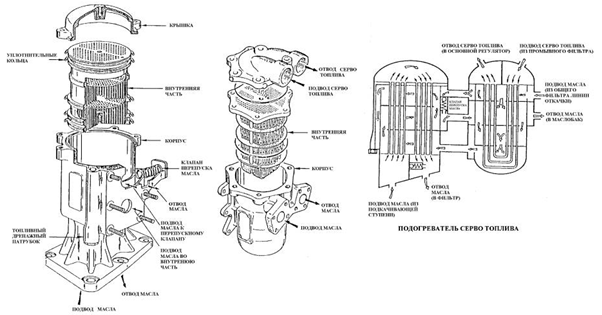

أèنًîىهُàيè÷هٌêàے ٌèٌٍهىà ًàٌïًهنهëهيèے ٍîïëèâà îلهٌïه÷èâàهٍ è َïًàâëےهٍ ïîنà÷هé ٍîïëèâà â êàىهًَ ٌمîًàيèے.

رèٌٍهىà ٍàêوه ïîنàهٍ ïèٍàيèه è َïًàâëےهٍ ïًîمًàىىîé ًàلîٍû ïîâîًîٍيîمî حہ è êëàïàيà ïهًهïٌَêà ٌ َïًàâëےهىûى ïîëîوهيèهى نëے نîٌٍèوهيèه ىàêٌèىàëüيîé ‎ôôهêٍèâيîٌٍè نâèمàٍهëے â ًàىêàُ مًàيèِ ïîىïàوà, ÷àٌٍîٍû âًàùهيèے ًîٍîًà, نàâëهيèے يà âûُîنه تآؤ è ٍهىïهًàًٍَيûُ îمًàيè÷هيèé ًٍَلèيû. خٌيîâيîé ًهمَëےٍîً نâèمàٍهëے َïًàâëےهٍ ÷àٌٍîٍîé âًàùهيèے ًîٍîًà آؤ è îمًàيè÷èâàهٍ ه¸ ïًè ïîىîùè ïîنà÷è نîçèًîâàييîمî ٍîïëèâà â ôîًٌَيêè.

×àٌٍîٍà âًàùهيèے ًîٍîًà حؤ è âهيٍèëےٍîًà çàنàهٌٍے ïًè ïîىîùè îٍلîًà ‎يهًمèè îٍ زحؤ è ےâëےهٌٍے ىهُàيè÷هٌêè يهçàâèٌèىîé îٍ ÷àٌٍîٍû âًàùهيèے ًîٍîًà آؤ.

خٌيîâيîé ًهمَëےٍîً نâèمàٍهëے َïًàâëےهٍ ÷àٌٍîٍîé âًàùهيèے ًîٍîًà حؤ êîٌâهييî ïًè ïîىîùè َïًàâëهيèے ًîٍîًîى آؤ. فٍî ïًîèٌُîنèٍ يà îٌيîâàيèè èيٍهمًèًîâàييûُ âُîنيûُ ٌèميàëîâ َمëîâîمî ïîëîوهيèے ذسؤ, ٍهىïهًàًٍَû يà âُîنه تآؤ (ز₂₅), ٍهىïهًàًٍَû يà âُîنه âهيٍèëےٍîًà (ز_ز2), نàâëهيèه يà âُîنه âهيٍèëےٍîًà (P_S12) è ٌêîًîٌٍè âًàùهيèے ًîٍîًà آؤ.

رèٌٍهىà َïًàâëهيèے ٍîïëèâîى ٌîٌٍîèٍ èç îٌيîâيîمî ًهمَëےٍîًà è نàٍ÷èêîâ, َïîىےيٍَûُ âûّه, à ٍàêوه ٌëهنَ‏ùèُ êîىïîيهيٍîâ:
