Назначение, принцип работы и характеристика основного оборудования теплоэлектроцентрали

Министерство образования и науки Российской Федерации

Федеральное агентство по образованию

Государственное образовательное учреждение высшего профессионального образования

Уфимский государственный авиационный технический университет

Кафедра авиационной теплотехники и теплоэнергетики

Отчет

по теплоэнергетической практике

Студент Мусаварова И.Р.

Руководитель практики от УГАТУ Бикмухаметов В.Д.

Уфа-2011

Содержание

1. Общее описание структуры ТЭЦ

.1 Общее описание структуры Уфимской ТЭЦ-4

.2 Тепловая схема ТЭЦ

.3 Оборудование турбинного цеха

.4Оборудование котельного цеха

.5 Оборудование цеха подготовки воды

.6 Отборники проб воды и пара

.7 Основные объекты топливного хозяйства ТЭЦ

. Режимы работы предприятия по отпуску электроэнергии и теплоты в течение последнего года (январь 2011г)

. Описание конкретного вида оборудования

.1 Описание турбоагрегата ПТ-60 - 130/13 и тепловой схемы энергоблока

.1.1 Тепловая схема энергоблока на базе турбоустановки ПТ-60 - 130/13 ЛМЗ

.1.2 Конденсационная установка

.1.3 Масляная система

.1.4 Система регулирования

.1.5 Нормативная энергетическая характеристика турбины К-45-1,6. Расход пара на турбину и удельный расход тепла «брутто»

.2 Характеристика котла Е-250/100 ГМ (Е-230/100 ГМ)

.2.1 Топка котла и топочное устройство

.2.2 Схема питания котла и циркуляции

.2.3 Предвключённый барабан

.2.4 Основной барабан

.2.5 Пароперегреватель

.2.6 Отбор проб воды и пара

.2.7 Воздухоподогреватель

.2.8 Защита котельной установки

.2.9 Критерии и пределы безопасного состояния и режимов работы котлоагрегата

Приложение. Характеристики оборудования Уфимской ТЭЦ-4

Список литературы и документации

1. Общее описание структуры ТЭЦ

1.1 Общее описание структуры Уфимской ТЭЦ-4

Общая характеристика предприятия

Наименование предприятия:

Уфимская ТЭЦ-4 - филиал общества с ограниченной ответственностью «Башкирская генерирующая компания».

Основной вид деятельности предприятия:

Выработка электрической и тепловой энергии.

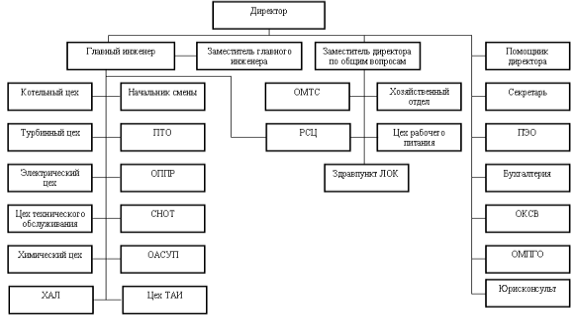

Структура предприятия:

управление;

котельный цех;

турбинный цех;

электрический цех;

химический цех;

цех тепловой автоматики и измерений;

цех технического обслуживания;

ремонтно-строительный цех;

химико-аналитическая лаборатория;

цех рабочего питания.

ТЭЦ - теплоэлектроцентраль, предназначена для комбинированного производства электрической и тепловой энергии за счет использования химической энергии сжигаемого органического топлива. Особенностью работы электрических станций является то, что общее количество электрической энергии, вырабатываемой ими в каждый момент времени, почти полностью соответствует потребляемой энергии.

Основными тепловыми агрегатами паротурбинной ТЭС являются паровой котел и паровая турбина. Паровой котел представляет собой системы поверхностей нагрева для производства пара из непрерывно поступающей в него воды путем использования теплоты, выделяющейся при сжигании топлива, которое подается в топку вместе с необходимым для горения воздухом. Поступающую в паровой котел воду называют питательной водой. Питательная вода подогревается до температуры насыщения, испаряется, а выделившийся из кипящей (котловой) воды насыщенный пар перегревается.

При сжигании топлива образуются продукты сгорания - теплоноситель, который в поверхностях нагрева отдает теплоту воде и пару, называемый рабочим телом. После поверхностей нагрева продукты сгорания при относительно низкой температуре удаляются из котла через дымовую трубу в атмосферу. На ТЭЦ-4 установлены 3 дымовые трубы, 1 труба высотой 180 м, 2 трубы по 120 м.

Полученный в котле перегретый пар поступает в турбину, где его тепловая энергия превращается в механическую, передаваемую валу турбины. С последним связан электрический генератор, в котором механическая энергия превращается в электрическую. Отработавший пар из турбины направляют в конденсатор - устройство, в котором пар охлаждается водой из природного (река Белая) или искусственного (градирня) источника и конденсируется.

Конденсатным насосом конденсат перекачивают через подогреватели низкого давления (ПНД) в деаэратор. При доведении конденсата до кипения происходит освобождение его от кислорода и углекислоты, вызывающих коррозию оборудования. Из деаэратора вода питательным насосом через подогреватели высокого давления (ПВД) подается в паровой котел. Подогрев конденсата в ПНД и питательной воды в ПВД производится паром, отбираемым из турбины, - регенеративный подогрев. Регенеративный подогрев воды также повышает к.п.д. паротурбинной установки, уменьшая потери теплоты в конденсаторе.

Таким образом, паровой котел питается конденсатом производимого им пара. Часть конденсата теряется в системе электростанции и составляет потери. На ТЭЦ часть пара, кроме того, отводится на технологические нужды промышленных предприятий и для подогрева сетевой воды на отопление и горячее водоснабжение. На ТЭЦ-4 потери пара и конденсата составляют около 3% от общего расхода пара, и для их восполнения требуется добавка воды, предварительно обрабатываемой в водоподготовительной установке.

Добавочная вода и турбинный конденсат содержат некоторые примеси, главным образом растворенные в воде соли, окислы металлов и газы. Эти примеси вместе с питательной водой поступают в котел. В процессе парообразования в воде повышается концентрация примесей, и в определенных условиях возможно их выпадение на рабочих поверхностях котла в виде слоя отложений, ухудшающего передачу через них теплоты. В процессе парообразования, кроме того, примеси воды частично переходят в пар, однако чистота пара должна быть очень высокой во избежание отложения примесей в проточной части турбины. По обеим причинам нельзя допускать большого загрязнения питательной воды; допустимое загрязнение питательной воды и вырабатываемого пара регламентируется специальными нормами.

В число устройств и механизмов, обеспечивающих работу парового котла, входят: топливо приготовительные устройства; питательные насосы, подающие в котел питательную воду; дутьевые вентиляторы, подающие воздух для горения; дымососы, служащие для отвода продуктов сгорания через дымовую трубу в атмосферу, и другое вспомогательное оборудование. Паровой котел и весь комплекс перечисленного оборудования составляют котельную установку. Современная мощная котельная установка представляет собой сложное техническое сооружение для производства пара, в котором все рабочие процессы полностью механизированы и автоматизированы; для повышения надежности работы ее оснащают автоматической защитой от аварий.

.2 Тепловая схема ТЭЦ

Тепловая схема ТЭЦ выполнена с поперечными связями по перегретому пару и питательной воде (см. Приложение №1)

На первой очереди /1 блок/ ТЭЦ установлены барабанные котлы типа ПК-10 /ст. № 1-5/, ПК-10-2 /ст.№ 6,7/ и турбины ПТ-30-90 /10 /ст. № 1, 2/, Р-20-90 /ст. № 3/ и ПТ-60-90/13 /ст.№ 5/.

Вторая очередь /2 блок/ ТЭЦ включает котлы типа БКЗ-210/140 Ф /ст.№ 8/, ТГМ-84 /ст.№ 11-13/, ТГМ-84Б /ст.№ 14-16/ и турбины ПТ-60-130/13 /ст.№ 7 /, №6 ПТ 65/75-130/13, Р-50-130/13 /ст.№ 9,10/, ПТ 65/75-130/13 (ст.№8).

(Количество и параметры котлов и турбин приведены в Приложении №1).

Тепловая схема ТЭЦ делится на два блока.

К первому блоку относится следующее оборудование: турбоагрегаты № 1-5; Д-0,6МПа № 1-7; Д-0,12 №1-3, 12МПа; РНП 2ст. № 1-3; ПСВ №1-3; ОБ №1-4; ПБ № 1-2; БПХОВ № 1-2; БНТ 1-го блока, ПЭН № 1-7. (см. Прил. №1).

Ко второму блоку относятся: турбоагрегаты № 6-10, Д-0,6МПа; № 8-16; Д-0,12МПа № 4-6,7,8; РНП 2ст. № 4,5; БНТ 2-го блока № 2,3. (см. Прил. №1)

Описание тепловой схемы 1-го блока

Острый пар котлов 1-го блока с Ро=9,0 МПа и То=500^о С подводится к турбинам 1-го блока ст. № 1-5. Пройдя турбины пар за исключением части пара отводимого в отборы/ конденсируется в конденсаторах турбин за исключением турбин Р-20-90 ст.№ 3, где весь пар с выхлопов турбин направляется на производство с Р = 1,5+0,08 МПа. Конденсат турбин конденсатными насосами подается в регенеративную установку, которая включает в себя для турбины ПТ-30-90/10 - подогреватель сальниковый /ПС-50/, основные эжекторы /ОЭ/, ПНД № 1,2,3; для турбины ПТ-60-90/13 ПС-50, ОЭ № 1,2, ПНД № 1,2,3,4.

После ПНД конденсат поступает в Д-0,6 МПа № 1-7, предназначенные для удаления растворимых газов из конденсата.

В Д-0,6 МПа направляются следующие потоки:

конденсат турбин;

конденсат греющего пара ПВД;

конденсат ОБ № 1-4, ПБ № 1,2;

конденсат ПСВ № 1-3;

химочищенная вода , с Д-0,12 МПа подогретая до Т= 104^оС.

В Д-0,12 МПа направлены следующие потоки:

химочищенная вода с ХВО /смесь очищенного производственного конденсата и умягченной воды, и обессоленной/;

конденсат БНТ 1 и 2 блока очищенный;

конденсат греющего пара ПНД ТГ-1 и 2;

конденсат калориферов котлов 1 блока и отопления;

конденсат ПСВ № 1,2,3,4,5;

Из Д-0,6 МПа питательными насосами через ПВД турбин /ст.№ 1-5/ где подогревается до 215^о С подается в водяной экономайзер котлов.

Питательной водой 1-го блока станции является суммарный поток, состоящий из:

основного конденсата турбин;

конденсат греющего пара ПВД и ПНД;

конденсата ПСВ;

конденсата греющего пара бойлеров;

конденсата калориферов котлов и отопления;

химочищенной воды из ХВО.

Описание тепловой схемы 2-го блока

Острый пар котлов с Р= 14,0 МПа и Т= 555 С^о подводится к турбинам /ст.№ 6-10/. Пройдя турбины, пар, за исключением части пара отводимой в отборы 0,1-0,16 МПа, конденсируется в конденсаторах турбин, за исключением турбин Р-50-130 /ст.№ 9-10/, где весь пар с выхлопа турбины направляется в производственный отбор с Р= 1,5 + 0,08 МПа.

Конденсат турбин конденсатными насосами направляется в регенеративную установку, которая включает в себя для турбин ПТ-60-130/13-ПС-50, ОЭ № 1 и 2, ПНД № 1,2,3,4, после ПНД конденсат турбин поступает в Д-0,6 МПа № 8-18.

В Д-0,6 МПа направлены следующие потоки:

конденсат турбин;

конденсат греющего пара ПВД;

обессоленная вода с Д-0,12 МПа;

конденсат БУ №3, конденсат ПОВ № 1,2;

В Д-0,12 МПа направлены следующие потоки:

обессоленная вода из ХВО;

конденсат греющего пара БПОВ № 3,4,

конденсат калориферов котлов 2-го блока и отопления.

Из Д-0,6 МПа вода /через ПВД турбин ст.№ 6-10/ подается питательными насосами в водяной экономайзер котлов 2-го блока.

Питательной водой 2-го блока является суммарный поток, состоящий из:

основного конденсата турбин 2-го блока;

конденсата греющего пара ПВД;

обессоленной воды из ХВО.

Величина потоков, составляющих питательную воду, не является постоянной и зависит от работы оборудования.

Восполнение пароводяных потерь в цикле электростанции производится очищенным производственным конденсатом, химобессоленной и умягченной водой.

.3 Оборудование турбинного цеха

. Теплофикационная турбина ПТ-30-90/10 /ст.№ 1,2/ с двумя регулируемыми отборами пара /производственным и теплофикационным/, предназначенными для выработки электроэнергии и отпуска пара и тепла для нужд предприятия и отопления.

Турбина рассчитана для работы при следующих номинальных параметрах:

давление свежего пара - 9,0 Мпа;

температура свежего пара - 500^о С;

мощность турбины 30 МВт;

давление производственного отбора - 0,8-1,3 Мпа;

давление теплофикационного отбора - 0,12-0,25 МПа.

Турбина представляет собой одновальный, одноцилиндровый агрегат, состоящий из ЦВД, ЦСД и ЦНД. Свежий пар после котла поступает к стопорному клапану /АСК/ и по пароперепускным трубам поступает к регулирующим клапанам /РК/ турбин. В турбине пар расширяется в ЦВД от начального состояния до давления производственного отбора 0,8-1,3 МПа, проходит ЦСД и отбирается в трубопроводы 0,12 МПа, после чего проходят ЦНД и поступает в конденсатор.

. Турбина Р-25-90/18 /cт. № 3/ предназначена для выработки электрической и тепловой энергии.

Турбина рассчитана для работы на следующих номинальных параметрах:

мощность - 20 МВт

давление свежего пара - 9,0 МПа

температура свежего пара - 500^о С;

противодавление - 1,5 МПа.

Проточная часть турбины состоит из одной регулирующей ступени и 8 ступеней давления.

Острый пар от котлов проводится к регулирующим клапанам турбины /6 шт./. В турбине пар расширяется от начального состояния давления на выхлопе турбины равного 1,5 МПа и идет на производство.

. Турбина Р-50-130-18 /ст. № 9,10/ с противодавлением предназначена для выработки электрической энергии и отпуска пара потребителю.

Турбина рассчитана для работы при следующих параметрах:

давление свежего пара - 13,0 МПА;

температура свежего пара - 565^о С;

мощность турбины - 50 МВт;

противодавление - 1,5 МПа.

Свежий пар, расход которого регулируется 4 регулирующими и одним перегрузочным клапанами, подводится к четырем сопловым группам регулирующей ступени. В турбине пар расширяется от начального состояния до давления на выхлопе турбины 15 атм. и идет на производство.

. Турбина ПТ-60-90/13 /ст. № 5/ с двумя регулируемыми отопительными отборами пара предназначена для выработки электрической энергии и отпуска тепла для нужд отопления.

Турбина рассчитана для работы при следующих номинальных параметрах:

давление перегретого пара - 9,0 Мпа;

температура перегретого пара - 535^о С;

номинальная мощность турбины - 60 МВт.

. Турбина ПТ-60-130/13 /ст.№7/ и с регулируемым производственным и отопительными отборами пара предназначена для нужд производства и отопления. Турбина ПТ-60-130/13 (ст.№6,7) однотипные.

Турбина рассчитана для работы при следующих номинальных параметрах:

давление перегретого пара - 13 Мпа;

температура перегретого пара - 565^о С;

номинальная мощность турбины - 60 МВт.

Турбина представляет собой одновальный агрегат, состоящий из ЦВД и ЦНД.

Перегретый пар после котла поступает к стопорным клапанам и по перепускным трубам поступает к регулирующим клапанам ЦВД. Количество ступеней ЦВД - 15. Вышедший из ЦВД 0,13 МПа пар направляется в первый регулируемый отбор и к регулирующим клапанам ЦНД, состоящего из 13 ступеней. Второй регулируемый теплофикационный отбор 0,12 МПа пара организован за 9-ой ступенью ЦНД. Пар пройдя ЦНД поступает в конденсатор.

. Турбина ПТ 65/75-130/13 /ст.№6,№8/ с регулирующим производственным и отопительным отборами пара предназначена для выработки электрической энергии и отпуска пара, тепла для нужд производства и отопления.

Турбина рассчитана для работы при следующих номинальных параметрах:

давление перегретого пара - 13 Мпа;

температура перегретого пара - 565^о С;

номинальная мощность турбины 65 МВт.

турбина представляет собой одновальный агрегат, состоящий из ЦВД и ЦНД.

Перегретый пар после котла поступает к стопорным клапанам и по перепускным трубам поступает к регулирующим клапанам ЦВД. Вышедший из ЦВД пар направляется в регулируемый первый отбор и к регулирующим клапанам ЦНД, состоящего из 13 ступеней. Второй регулируемый отбор организован за 9-ой ступенью ЦНД. Давление производственного отбора 1,3 МПа, давление отопительного отбора 0,12 МПа. Пар, пройдя ЦНД, поступает в конденсатор.

1.4 Оборудование котельного цеха

Барабанные котлы ПК-10 /Е-230-100Гм/, ПК-10-2/Е-220-100 ГМ/, БКЗ/ Е-210-140ГМ/,ТГМ-84/ Е-420- 140 ГМ / предназначены для получения пара высокого давления при сжигании газа и мазута, они рассчитаны на следующие параметры:

. Котлы Е-230-100ГМ ст.№ 1-5, Е-220-100ГМ ст.№ 6,7:

давление в барабане - 11,0 Мпа;

давление перегретого пара - 10,0 Мпа;

температура перегретого пара - 520^о С / ст.№ 6,7/;

температура питательной воды - до 190^о С / ст.№ 1-5/;

температура питательной воды - 215^о С / ст.№ 6,7/;

номинальная.

Котел Е-230-100Гм / производительность котла - 220 /ст.№6,7/. т/ч - 250 /ст.№6,7/ ст. № 1-5, Е-220-100Гм /ст.№ 6,7,

Сечение топки - 7715х9900 мм;

Объем топки - 1210 м3.

Топка полностью экранирована трубами. Фронтовой и задний экраны образуют вверху наклонный потолок и разведенный в 4 ряда фестон, а внизу скаты холодной воронки.

Топка оборудована четырьмя газомазутными горелками. Котел вертикально-водотрубный, двухбарабанный, с естественной циркуляцией и двумя ступенями испарения.

Вся пароводяная смесь поступает после экранных труб в предвключенный барабан, расположенный на 1100 мм выше основного барабана. В предвключенном барабане происходит предварительная сепарация пара с помощью жалюзийных сепараторов.

Основной барабан служит для поддерживания уровня в котле, (разделен на три отсека только по воде, перегородки не сплошные), а также для сепарации и промывки получаемого пара.

. Котлы типа БКЗ 210-140 Ф /Е-210-140ГМ /ст.№ 8/:

давление - 14,5 Мпа;

температура перегретого пара - 560^о С;

температура питательной воды - 230^о С;

номинальная производительность - 210 т/ч /ст.№ 8/.

Котел БКЗ /Е-210-140 ГМ./

Котлы барабанные с естественной циркуляцией и двухступенчатым испарением. Чистым отсеком /1ступень испарения/ является барабан котла. Для устойчивости циркуляции барабан разделен на 14 самостоятельных контуров циркуляции. Контур циркуляции состоит из водоподводящих труб /опускных/, коллектора /нижний коллектор/, подъемных труб /экранов, коллектора /верхний коллектор/ и отводящих труб.

Вторая ступень испарения /соленые отсеки/ организована в выносных циклонах, которые питают средние панели боковых экранов. На котле установлены два блока циклонов, по два с левой и правой стороны котла.

. Котлы ТГМ-84 /ст.№ 11-13/ и ТГМ-84Б /ст.№ 14-16/. Барабанный котел ТГМ-84, ТГМ-84Б предназначен для получения пара высокого давления при сжигании газа и мазута и рассчитан на следующие параметры:

рабочее давление в барабане котла - 15,5 Мпа;

рабочее давление на выходе из котла - 14 Мпа;

температура перегретого пара - 560^о С;

температура питательной воды - 230^о С;

номинальная производительность - 420 т/ч.

Котел имеет П-образную компоновку и состоит из топочной камеры, поворотной камеры и опускной конвективной шахты, разделенной в области водяного экономайзера на два отдельных газохода. Стены топочной камеры экранированы испарительными трубами. В верхней части топки и в поворотной камере расположен радиационно-конвективный пароперегреватель. В опускной шахте размещены последовательно /по ходу газов/ конвективный пароперегреватель, экономайзер. Два регенеративных вращающихся воздухоподогревателя /РВВ-54/ установлены за конвективной шахтой.

Котел барабанный с естественной циркуляцией и двухступенчатым испарением. Чистым отсеком является барабан котла. Солеными отсеками служат выносные циклоны, расположенные по два с каждой стороны барабана.

.5 Оборудование цеха подготовки воды

Источником водоснабжения Уфимской ТЭЦ-4 является река Белая.

Вода с водозаборной станции Уфанефтехим подается в турбинный цех на подогреватели сырой воды /ПСВ 1-5/. Подогретая до температуры 30-1оС исходная вода по двум линиям поступает в хим.цех, где насосами НСВ /5-7/ подается в два осветлителя ВТИ-1000 № 1,2.

В осветлителях производится предварительная очистка воды (предочистка) путем известкования с коагуляцией сернокислым железом, при которой снижаются: жесткость, щелочность, окисляемость, сухой остаток, кремсодержание, содержание взвешенных веществ и железа.

Из осветлителей ВТИ-1000 вода самотеком поступает в баки известково-коагулированной воды /БИК № 1,2/ расположенных в ХВО-3 и четыре (из пяти) промбака /ПБ № 2,3,4,5/ расположенных в ХВО-1.

Из баков БИК и ПБ вода насосами ПНО /1-5/ ХВО-1 и ПНО /6-8/ ХВО-3 подаются на механические фильтры ХВО-1,2,3,загруженные дробленым антрацитом, где окончательно удаляются взвешенные вещества, оставшиеся после осветлителей. После механических фильтров осветленная вода поступает на обессоливающие установки ХВО-1,2,3 и двухступенчатое Nа-катионирование.

Двухступенчатые обессоливающие установки предназначены для получения воды высокого качества с удельной электрической проводимостью до 2,0 мкСм/см, содержанием кремнекислых соединений до 100 мкг/дм3, жесткостью воды не более 1 мкг-экв/дм³, содержанием соединений Nа не более 80 мкг/дм3. Она состоит из Н-катионитовых и анионитовых фильтров I и II ступеней.

Обессоленная вода после анионитовых фильтров II ступени поступает в баки обессоленной воды БОВ 1-5, оттуда насосами НОВ 1-6 подается в турбинный цех на Д-1,2 атм. II блока и используется для восполнения потерь конденсата котлов П блока (Р-140 кг/см²), обусловленного отпуском пара на производство.

Для связывания СО₂ на всос насосов обессоленной воды (НОВ 1-6) вводится аммиак. Обессоливание воды основано на способности некоторых практически нерастворимых в воде органических материалов ионитов (катионитов, анионитов) вступать в ионный обмен с растворимыми в воде солями.

Истощение ионитов происходит послойно: сначала отрабатываются верхние слои, затем нижние. Когда обменная емкость ионита исчерпана, все его активные группы замещены соответствующими ионами солей, ионит выводится на регенерацию. Регенерация ионита, т.е. обратное замещение его активных групп обменным ионом, достигается пропуском через ионит рег. раствора с высокой концентрацией ионов водорода (0,9-6,0 %-ная H₂SO₄) или гидроксила (3,5-4,0 % NаОН). Регенерация проводится до полного замещения всех активных групп обменным ионом.

Установка двухступенчатого Nа-катионирования предназначена для получения умягченной воды, которая в смеси с очищенным конденсатом используется для восполнения потерь конденсата котлов 1 блока (Р=100 кг/см²), обусловленного отпуском пара на производство.

Работа Nа-катионитовых фильтров, также, как и фильтров обессоливания основана на принципе ионного обмена.

Регенерация Na-катионитового фильтра проводится 8-10 % раствором NaCl.

Кроме умягченной воды, в качестве составляющей питательной воды котлов 1 блока используется конденсат, возвращаемый на ТЭЦ-4 с АО "Уфанефтехим", конденсат БНТ-1,2,3 турбинного цеха и пар с мазутонасосной.

Установка конденсатоочистки предназначена для очистки конденсата от нефтепродуктов окислов железа, солей жесткости.

Производственный конденсат АО "Уфанефтехим" поступает в хим.цех Уфимской ТЭЦ-4 по двум линиям и направляется в два бака замасленного конденсата (БЗК-1,2), туда же поступает конденсат из баков низких точек турбинного цеха.

Отработанный пар мазутонасосной котельного цеха поступает в БЗК-3, туда же сбрасывается конденсат с дренажного коллектора фильтров конденсатоочистки (мех. к/о ФАУ, Nа Пст. к/о).

Замасленный конденсат из БЗК (1-3), насосами НЗК (1-4) подается на механические фильтры конденсатоочистки ХВО-1,2 (загруженные малозольным дробленым антрацитом), где происходит удаление механических примесей и нефтепродуктов (до 60 %).

После механических фильтров конденсат поступает на фильтры активированного угля (ФАУ), где происходит почти полное удаление нефтепродуктов (до 90 % от исходного).

Далее конденсат поступает в бак обезмасленного конденсата (БОМК), оттуда насосами НОМК (1-3) на фильтры Н П ст. к/о (фаза обезжелезивания, удаление железа до 50 % от исходного).

После фильтров Н Пст. к/о конденсат поступает на фильтры Nа II ст. к/о для более глубокого умягчения конденсата. Очищенный конденсат после фильтров Nа II ст. к/о поступает в БОК (и БУВ).

Для предотвращения углекислотной коррозии оборудования и трубопроводов пароконденсатного тракта в линии подачи очищенного конденсата в БОК вводится аммиак.

Очищенный конденсат в смеси с умягченной водой (ХОВ) насосами умягченной воды (НУВ) подается в турбинный цех Д-1,2 атм. 1 блока.

.6 Отборники проб воды и пара

На всех контролируемых участках и пароводяного тракта должны быть установлены отборники проб воды и пара с холодильниками для охлаждения проб до 20-40^о С.

Пробоотборные линии и поверхности охлаждения холодильников должны быть выполнены из нержавеющей стали.

Конструкция пробоотборников должна соответствовать ОСТ 108.030.-04.80 "Устройства для отбора проб пара и воды паровых стационарных котлов".

Линия отбора проб должна быть выведена в специальное, имеющее вентиляцию, помещение, или в экспресс-лаборатории. Проба должна поступать непрерывно, не допускаются гидроудары. Район пароотборных точек должен быть хорошо освещен.

Для химического контроля за качеством воды и пара пароводяной тракт оборудован следующими отборниками проб воды и пара:

насыщенный пар из левой части барабана;

перегретый пар;

насыщенный пар из правой части барабана;

питательная воды котла - отбор перед водяным экономайзером;

котловая вода с чистого отсека;

котловая вода с соленого отсека левой части барабана;

котловая вода с соленого отсека правой части барабана;

котловая вода из выносных циклонов;

конденсат впрыска;

конденсат греющего пара бойлеров;

питательная вода после Д-0,12 МПа;

питательная вода после Д-0,6 МПа;

конденсат дренажных баков;

конденсат БНТ;

конденсат ПСВ;

конденсат с РНП;

конденсат ТГ N 1,2,5,6,7,8.

обессоленная вода I и II линии

умягченная вода (ХОВ) I и II линии.

.7 Основные объекты топливного хозяйства ТЭЦ

теплоэлектроцентраль турбина котёл

Мазутное хозяйство.

Мазутное хозяйство ТЭЦ состоит из технологического комплекса по приему, хранению, подготовке и подаче мазута к котлам.

Мазут является продуктом переработки нефти, на нефтеперерабатывающих заводах приготавливается в резервуарах путем компаундирования (смешивания) гудрона с газойлем. Мазут с завода закачивается, как правило, безводный, но в практике наблюдаются случаи приема обводненного мазута. Задача персонала состоит в том, чтобы постоянно контролировать качество принимаемого топлива и дальнейшей его подготовки.

Мазут - вязкая жидкость, вязкость мазута меряется в градусах Энглера и представляет собой отношение времени истечения 200мл испытываемого топлива из "вискозиметра Энглера" при определенной температуре (50, 75, 80, 100°С) ко времени истечения того же количества дистиллированной воды при 20°С. Вязкость мазута, подаваемого в котельную, не должна превышать 2,5°ВУ.

В процессе подготовки и подачи мазута к котлам его подогревают до температур, превышающих его температуру вспышки. Поэтому мазутное хозяйство относится к взрывоопасным производствам категории "В".

Температурой вспышки называют температуру, при которой пары мазута, нагреваемого в определенных условиях в смеси с окружающим воздухом, вспыхивают при поднесении к нему открытого огня.

С другой стороны, мазут имеет высокую температуру застывания (10-25°С), что требует особого внимания при эксплуатации мазутопроводов. Длительный останов перекачки и циркуляции может вызвать охлаждение мазута до температур застывания и вызовет "замораживание" мазутопроводов.

Температурой застывания жидкого топлива называется температура, при которой густота такая, что при наклоне пробирки, заполненной мазутом на 45 гр., уровень его в течение 1 минуты не возвращается в горизонтальное положение.

Токсичные свойства высокосернистых мазутов представляют собой опасность при вдыхании его паров. Надежная работа вентиляционных установок и соблюдение персоналом ПТБ позволяют исключить отравление.

Мазут - диэлектрическая жидкость и при перекачке по трубопроводам наводится статическое электричество, способное вызвать искру, поэтому мазутопровод должен быть правильно заземлен.

Оборудование мазутонасосной должно обеспечивать бесперебойную подачу подогретого и профильтрованного топлива в количестве, требуемой нагрузкой котлов, с давлением и вязкостью, необходимыми для нормальной работы форсунок. Параметры мазута в напорных мазутопроводах должны быть следующие:

температура: не ниже 125°С;

давление: 30 кгс/см² +/-1,0 кгс/см².

Мазут считается подготовленным и может быть подан к котлам, если вода из него удалена или равномерно перемешана в объеме резервуара. Исключение попадания (заброса) влаги в форсунки котлов должно обеспечиваться путем:

а) ежедневного контроля качества поступающего топлива;

б) использования автоматических влагомеров;

в) отстоя влаги в резервуарах и перекачки (дренирования) ее в отдельные емкости;

г) отбора проб и выполнения анализа на влажность;

д) категорического запрещения каких-либо операций по закачке или откачке мазута в расходный резервуар (кроме сброса мазута по обратному мазутопроводу).

Вязкость мазута, подаваемого в котельную, не должна превышать 2,5°ВУ для электростанций, применяющих механические и паромеханические форсунки.

Резервуары хранения мазута

На складе мазутного хозяйства установлены два металлических надземных резервуара емкостью 10000 м3 каждый, в которые производится закачка мазута с завода "Уфанефтехим". Они являются базисным складом мазута. Из этих резервуаров могут перекачивать мазут в резервуары емкостью 2000 м3 мазутонасосной, которые являются расходными резервуарами.

№ резервуара	диаметр, мм	высота, мм
Резервуар № 1	34200	11940
Резервуар № 2	34200	11940

Резервуары №№ 1, 2 оборудованы: дыхательными клапанами, предохранительными клапанами, световыми, замерными и лазовыми люками, уровне мерами и пятью термопарами, установленными по высоте бака, тремя пеногенераторами типа ГВП-2000 для пожаротушения (см. инструкцию по пенной станции № 1).

В резервуаре № 1 установлены две секции подогревателей для местного подогрева мазута. Подогреватели расположены в зоне всасывающих мазутопроводов. Циркуляционный разогрев мазута в резервуарах - периодический, осуществляется перекачивающими насосами типа 6НК-9х1 через четыре подогревателя мазута типа ПМ-100-120, установленных вне здания насосной.

Техническая карта эксплуатации резервуаров

Параметры	Единицы измерения	Резервуар № 1	Резервуар № 2
Максимальное заполнение	см	1050	1050
Максимальная температура в резервуаре	0С	не более 90	не более 90
Максимальная скорость заполнения	см/час	240	240
Отметка установки термопар на резервуарах	м	1 м, 3 м, 5 м, 7 м, 9 м
Температура закачки	0С	до 90

Замер уровня в резервуарах

Ошибка в замере уровня недопустима. При закачке ошибка в замере приводит к переливу резервуара, разливу мазута в обваловку, что повышает пожароопасность.

В мазутонасосной установлено три надземных металлических резервуара емкостью по 2000 куб.м каждый, в которые производится закачка мазута с завода АО "УФАНЕФТЕХИМ" по двум мазутопроводам Д-219 мм.

Характеристика резервуаров

Наименование	Диаметр (мм)	Высота (мм)	Зона мертвого остатка, мм
Резервуар № 1	14609	11805	400
Резервуар № 2	15145	11805	500
Резервуар № 3	15124	11805	400

Резервуары №№ 1, 2, 3 оборудованы вытяжной трубой, световым, замерочным и лазовым люками, уровнемерами и тремя термометрами, установленными по высоте бака, дыхательным клапаном оборудован резервуар № 3.

Резервуары оборудованы пеногенераторами, производительностью 1800-2000 л/сек, к которым подводятся пенопроводы от пенной станции № 1.

Всасывающие, закачивающие и напорные магистрали оборудованы паровыми спутниками (пароспутниками).

Насосы

В мазутонасосной установлено 8 насосов. Из них 6 центробежных с эл. приводами и 2 поршневых паровых.

Центробежные насосы типа 3НД 9х3 - 4 шт. Паровой поршневой насос типа НПН-10 предназначен для подачи мазута в котельную и рециркуляции резервуаров.

Паровой поршневой насос типа НДВ 25/20 предназначен для откачки воды из приямка и дренажного бака.

Центробежные насосы типа 5НГ 5-2 - 2 шт.предназначены для циркуляции мазута при работе ТЭЦ на газе (см. раздел "Эксплуатация мазута при работе ТЭЦ на газе") и для циркуляционного перемешивания и разогрева мазута в резервуарах.

Фильтры

Фильтры предназначены для очистки мазута от механических примесей. В мазутонасосной установлены фильтры двух типов:

а) "тонкие" фильтры - 2 шт.

б) "грубые" фильтры - 2 шт.

. Грубый фильтр длиной 2659 мм диаметром 820х9мм состоит из цилиндрического сварного корпуса. Грубые фильтры установлены до насосов. Производительность каждого фильтра - 290 м3/час.

. Тонкий фильтр длиной 3070мм диаметром 420х16мм состоит из цилиндрического сварного корпуса. Тонкие фильтры установлены после подогревателей мазута. Производительность каждого фильтра 290 м3/час. Грубые и тонкие фильтры расположены горизонтально. Фильтры включаются по ходу движения мазута

Подогреватели

В мазутонасосной установлены 8 подогревателей мазута с пережимными трубками, предназначенных для подогрева высоковязкого мазута марки 40, 100, поступающего в котельный цех.

Техническая характеристика подогревателя:

Давление мазута	32 кгс/см2
Наибольшая температура мазута	155 0С
Давление пара	15 ата
Наибольшая температура пара	250 0С
Поверхность нагрева	104,4 м2
Производительность	100 т/час
Емкость межтрубного пространства	2310 литров
Емкость трубного пространства

Мазут и пар в подогревателе движутся по принципу противотока. Конденсат после подогревателей мазута поступает в баки замасленного конд-та.

Газовое оборудование

Резервным видом топлива ТЭЦ-4 является природный газ.

Природный газ по магистральному трубопроводу Ду-500мм от газораспределительной станции с давлением 6-8 атм. подается к ГРП ТЭЦ-4.

ГРП (газорегуляторный пункт) служит для снижения давления газа и поддержания его на заданном уровне. Не допускается колебание давления газа на выходе из ГРП, превышающее 10% рабочего давления.

ГРП в зависимости от величины давления газа на входе в них, делятся на:

а) ГРП среднего давления, с давлением газа свыше 0,05 до 3кгс/см²;

б) ГРП высокого давления, с давлением газа свыше 3 до 12кгс/см², т.е. ГРП ТЭЦ-4 является высокого давления.

ГРП размещён в отдельно стоящем здании. Здание ГРП П степени огнестойкости с легким покрытием и взрывными клапанами на кровле. Сам ГРП и полы в нем выполнены из несгораемых материалов. В пристройке ГРП (операторной) расположены электрические сборки задвижек, КДУ регулирующих клапанов, газоанализаторы, манометры, измеряющие давление газа до ГРП и после регулирующих клапанов.

В ГРП газопровод разделяется на две нитки, с расходом через каждую 170000 м3/ч, на которых установлены основные регулирующие клапана. До клапана на каждой нитке установлены задвижки Ду-600мм (Г-2, Г-3), за клапаном задвижки Ду-800мм (Г-4, Г-5, Г-6). После ГРП на расстоянии 6,5м от здания на обеих нитках газопровода расположены магистральные отключающие задвижки (МГ-1,МГ-2).После задвижки МГ-2 врезан газопровод с ГРП-3 и установлена задвижка НГ-11.

После ГРП две нитки газопровода ДУ-800 мм идут в котельный цех на отм.30,0 м, где замыкаются между собой.

Характеристика природного газа подаваемого на ТЭЦ-4.

Метан (СН₄)	98,82%
Азот (N₂)	1,18%
Удельный вес газа	0,6748 кг/нм3
Теплотворная способность	7900 ккал/нм3
Относительный удельный вес	0,52
Температура воспламенения	645°С

Характеристика попутного нефтяного газа

Состав газа (% по объему)

Метан (СН₄)	61,51%
Этан (С₂Н₆)	22,97%
Пропан (С₃Н₈)	5,70%
Изо-бутан (С₄Н₁₀)	0,37%
Н-бутан (С₄Н₁₀)	0,68%
Изо-петан (С₅Н₁₂)	0,06%
Н-петан (С₅Н₁₂)	0,02%
Сумма гексанов (С₆Н₁₄)	0,11%
Кислород	1,69%

Плотность при 20°С и при 0,1013 МПа 0,9522.

Влажность при рабочих условиях 1,029 г/м³.

Содержание: Н₂S 19,82 г/100м³ - 0,014%; СО₂ - 1,4; N₂-5,48.

Теплотворная способность при 20°С и 0,1013МПа - 9727ккал/нм^3.

Температура воспламенения - 535°С.

Основные сокращения

БЗК - бак замасленного конденсата;

БИК - баки известково-коагулированной воды;

БНТ - бак низких точек;

БОВ - баки обессоленной воды;

БОК - бак очищенного конденсата;

БОМК - бак обезмасленного конденсата;

БПОВ - барьерный подогреватель обессоленной воды;

БПХОВ - барьерный подогреватель химочищенной воды;

БЧОВ - баки частично-обессоленной воды;

БУ - бойлерная установка;

БУВ - бак умягченной воды;

ВПУ - водоподготовительная установка;

ВХР - водно-химический режим;

КПП - конвективный пароперегреватель;

КЦ - котельный цех;

НЗК - насос замасленного конденсата;

НОВ - насосы обессоленной воды;

НОМК - насос обезмасленного конденсата;

НСВ - насос сырой воды

НУВ - насос умягченной воды.

НЧОВ - насосы частично-обессоленной воды;

ОЭ - основные эжекторы;

ПБ - пиковые бойлера;

ПБ (х.ц.) - пром бак;

ПВД - подогреватели высокого давления;

ПНД - подогреватели низкого давления;

ПНО - перекачивающий насос осветленной воды;

ПС-50 - подогреватель сальниковый;

ПСВ - подогреватели сырой воды;

ПОВ - подогреватель обессоленной воды;

ППП - потолочный пароперегреватель;

ПЭН - питательный электронасос;

РНП - расширитель непрерывной продувки;

ТГ - турбогенератор;

ТЦ - турбинный цех;

ХВО - химводоочистка;

ХОВ - химочищенная вода;

ХЦ - химический цех;

ЦВД - цилиндры высокого давления;

ЦНД - цилиндры низкого давления.

2. Режимы работы предприятия по отпуску электроэнергии и теплоты в течение последнего года (январь 2011г)

Предприятие:

ООО "Башкирская генерирующая компания"

Уфимская ТЭЦ-4

Адрес: 450045, г. Уфа, 45

ТЕХНИЧЕСКИЙ ОТЧЕТ

по эксплуатации тепловой электростанции за февраль 2011 года

Основные технико-экономические показатели работы Уфимской ТЭЦ-4 в феврале 2011 года:

выработка электроэнергии увеличилась на 3,67 % (на 4,07 млн. квтч) и составила в феврале 2011 г. 115,3 млн. квтч, против 111,2 млн. квтч февраля прошлого года;

отпуск тепла увеличился на 1,27 % (на 2,2 тыс. Гкал) и составил в феврале 2011 г. 177,7 тыс. Гкал, против 175,4 тыс. Гкал февраля прошлого года;

теплофикационная выработка увеличилась на 2,1 % и составила в феврале 2011 г. 51,8 %, против 49,7 % февраля прошлого года;

удельный расход топлива на отпуск электроэнергии снизился на 5,3 г/квтч и составил в феврале 2011 г. 340,0 г/квтч (при норме - 341,0 г/квтч), против 345,3 г/квтч февраля прошлого года;

удельный расход топлива на отпуск теплоэнергии снизился на 1,2 кг/Гкал и составил 143,5 кг/Гкал (при норме - 144,0 кг/Гкал), против 144,7 кг/Гкал февраля 2010 г.;

удельный расход топлива на отпуск электроэнергии по конденсационному циклу снизился на 5,07 г/квтч и составил в феврале 2011 г. - 404,9 г/квтч, против 410,01 г/квтч февраля 2010 г.;

потери пара и конденсата снизились на 7,8 тыс. тн по сравнению с февралем прошлого года и составили в феврале 2011 г. - 14,6 тыс. тн, что составляет в относительной величине - 2,1 % (при норме 3,4 %);

расход электроэнергии на собственные нужды в целом по станции снизился на 0,9 % и составил в феврале 2011 г. - 7,4 % (в феврале 2010 г. - 8,3 %);

удельный расход электроэнергии на собственные нужды:

на выработку электроэнергии уменьшился на 0,75 % и в феврале 2011 г. составил 4,4 % (в феврале 2010 г. - 5,16 %),

на отпуск теплоэнергии уменьшился на 0,9 квтч /Гкал и составил в феврале 2011 г. - 19,3 квтч/Гкал (в феврале 2010 г. - 20,2 квтч/Гкал).

ТЭП основных цехов.

Котельный цех.

температура уходящих газов на котлах увеличилась на 2°С и составила в феврале 2011 г. - 136 °С (при норме tух. = 140 °С), в феврале 2010 г. tух. = 134°С. Увеличение данного показателя произошло вследствие сжигания мазута на ПК ст. №№ 11, 13.

расход электроэнергии на ТДУ увеличился на 0,2 квтч/Гкал по сравнению с февралем прошлого года и составил 4,67 квтч/Гкал (при норме 4,89 квтч/Гкал), в феврале 2010 г. Этду = 4,47 квтч/Гкал, вследствие увеличения паровой нагрузки котлов;

величина присосов в феврале 2011 г. не изменилась по сравнению с аналогичным периодом прошлого года и составила 30 % (при норме 33 %);

расход электроэнергии на ПЭН снизился на 0,32 квтч/тпв и составил 6,51 квтч/тпв в феврале 2011 г. (при норме 6,69 квтч/тпв), в феврале 2010 г. - 6,83 квтч/тпв;

Турбинный цех.

вакуум на турбинах увеличился на 1,1 %, и составил в феврале 2011 г.- 94,7 % (при норме 95,1%), в феврале 2010 г. V = 93,6 %;

присосы в конденсаторы турбин уменьшились на 1 кг/ч и составили в феврале 2011 г. 12 кг/ч 9при норме 12 кг/ч), в феврале 2010 г. - 13 кг/ч;

температурные напоры снизились в январе 2011 г. на 2°С и составили 8 °С (при норме 8°С);

температура питательной воды повысилась на 5°С и составила в феврале 2011 г. - 236°С (при норме - 236°С°), в феврале 2010 г. tпв. = 231°С.

3. Описание конкретного вида оборудования

.1 Описание турбоагрегата ПТ-60 - 130/13 и тепловой схемы энергоблока

Турбина представляет собой одновальный агрегат, проточная часть которой выполнена в двух цилиндрах - цилиндр высокого давления (ЦВД) и цилиндр низкого давления (ЦНД).

Цилиндр высокого давления выполнен противоточным относительно цилиндра низкого давления. Ход пара в ЦВД осуществляется от среднего подшипника к переднему, а в ЦНД - от среднего к генератору.

Фикспункт турбины расположен на фундаментной раме ЦНД со стороны генератора. Цилиндр расширяется от фикспункта в сторону переднего и среднего подшипников по их фундаментным рамам.

В ЦВД размещается двухвенечное колесо скорости (регулирующая ступень) и 8 ступеней давления. В паровпускной части цилиндра низкого давления располагается 7 ступеней давления. В средней части одновенечная регулирующая ступень и 5 ступеней давления. В части низкого давления имеется одновенечная регулирующая ступень и одна ступень давления.

Парораспределение турбины сопловое. Пар к регулирующим клапанам турбины поступает от отдельно стоящего автоматического стопорного клапана (АСК) по четырем пароперепускным трубам.

Управление РК осуществляется при помощи кулачкового распределительного устройства, вал которого приводит во вращение поршневой сервомотор через зубчатый сектор.

Ротор ЦВД выполнен цельнокованым и имеет одну двухвенечную ступень скорости и 8 ступеней давления. К заднему концу ротора (передний подшипник) присоединяется вал насосной группы системы регулирования. Насадных втулок в местах концевых уплотнений ротор ВД не имеет, неподвижные гребни концевых уплотнений подходят к концевым канавкам и выступам, выточенным непосредственно на валу. Рабочие лопатки для уменьшения потерь имеют осевые уплотнения у корня и по бандажу, а также радиальные уплотнения по бандажу.

Ротор ЦНД имеет 7 дисков, выточенных заодно с валом, а остальные 8 дисков насадные. Насадных втулок в переднем концевом уплотнении ротор не имеет. Конструкция переднего концевого уплотнения аналогична конструкции концевых уплотнений ЦВД. В заднем концевом уплотнении на ротор насажена втулка, на которой выточены выступы и канавки. Рабочие лопатки малых и средних высот, для уменьшения потерь, имеют уплотнения у корня и по бандажу, а также радиальные уплотнения по бандажу лопаток.

Регенеративное устройство предназначено для подогрева питательной воды и основного конденсата турбины паром, отбираемым из промежуточных отсеков турбины и состоит из:

четырех поверхностных подогревателей низкого давления (ПНД), после которых конденсат турбины направляется в деаэраторы 6 атм.;

3-х подогревателей высокого давления (ПВД) для подогрева питательной воды;

сливного насоса производительностью 50 м³/час.

Каждый подогреватель низкого давления снабжается конденсатоотводчиком, открытие сливного клапана которого управляется поплавком, расположенным в паровом корпусе подогревателя.

Каждый конденсатоотводчик снабжен контактом, замыкающим и подающим сигнал на щит управления при переполнении водой парового пространства. Подогреватели также снабжаются водоуказательными стеклами (ВУС). Слив конденсата греющего пара из подогревателей № 4,3,2 - каскадный. Кроме этого конденсат из ПНД-2 откачивается сливным насосом в линию основного конденсата перед ПНД-2, а в случае отказа сливного насоса ПНД (СН ПНД) сливается через конденсатоотводчик в конденсатор. Конденсат ПНД-1 сливается только в конденсатор.

Подогреватели высокого давления находятся под полным давлением питательных насосов. ПВД снабжаются групповой защитой, с помощью которой ПВД отключаются и питательная вода направляется по обводу в котел. Слив конденсата греющего пара из ПВД - каскадный. Конденсат из ПВД-5 через регулирующий клапан направляется непосредственно в деаэратор 6 атм. или, при недостаточном давлении в ПВД-5, сливается в конденсатор. Конденсат из ПВД-6 в этом случае подается непосредственно на деаэратор 6 атм. Подогреватели снабжены водоуказательными колонками (ВУК). Кроме этого ПВД снабжены также предохранительными клапанами и отвод пара осуществляется в выхлоп от предохранительных клапанов БРОУ.

Отбор пара на производственные нужды осуществляется за 16 ступенью проточной части турбины. При номинальной мощности, номинальных параметрах свежего пара, расходе охлаждающей воды через конденсатор в количестве 7000 т/ч с температурой 20°С и полностью включенной регенерации максимальное количество отбираемого пара составляет 118 т/ч при давлении 7 атм. Максимальная величина производственного отбора при давлении 7 атм. при отопительных отборах, равных нулю, составляет 160 т/час. Допускается увеличение нагрузки производственного отбора до 200 т/ч при давлении 7 атм. и отключенном теплофикационном отборе с соответствующим снижением электрической нагрузки.

Подогрев сетевой воды выполнен по двухступенчатой схеме, в двух последовательно расположенных сетевых подогревателях. Пар к сетевым подогревателям подаётся из 6-го и 7-го отборов турбины, выполненных соответственно за 20-ой и 22-ой ступенями. Отбор пара за 20-ой ступенью носит название верхнего, за 22-ой - нижнего. Кроме того пар из теплофикационных отборов используется в регенеративных подогревателях, подогревателях хим. обессоленной и сырой воды, в деаэраторах 1,2 атм. Теплофикационные отборы выполнены регулируемыми, диапазон регулирования верхнего теплофикационного отбора 0,6-2,5 атм., нижнего - 0,5-2,0 атм.

Для восполнения потерь в схеме предусмотрен забор воды из реки. Вода, поступившая из реки, подогревается в подогревателе сырой воды до температуры 35 0С, затем, пройдя химическую очистку, поступает в деаэратор 0,12 МПа. Для обеспечения подогрева и деаэрации добавочной воды, используется пар из шестого отбора. Пар из этого отбора поступает в (ПСВ), а так же в деаэратор 0,12 МПа.

.1.1 Тепловая схема энергоблока на базе турбоустановки ПТ-60 - 130/13 ЛМЗ

Тепловая схема энергоблока на базе турбоустановки ПТ-60 - 130/13 ЛМЗ показана на рисунке 1.

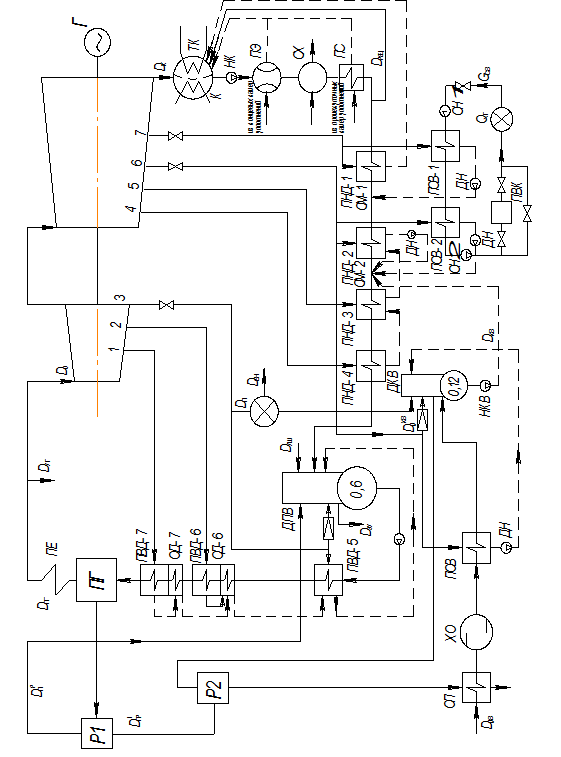

Рисунок 1. - Принципиальная тепловая схема ТЭЦ на базе ТУ ПТ-60-130

Продольный разрез турбины ПТ-60-130/13

Рисунок 2 - Продольный разрез турбины ПТ-60-130/13

.1.2 Конденсационная установка

Конденсационное устройство турбины состоит из конденсаторов, воздухудаляющего устройства, конденсатных насосов.

Корпус конденсатора, предназначен для работы на пресной воде, цельносварной из листовой углеродистой стали. В корпус вварены основные и промежуточные трубные доски. Водяные камеры образуют одно целое с корпусом и закрываются съемными крышками. Для уменьшения термических напряжений и предотвращения ослабления вальцовочных соединений трубок на корпусе конденсатора предусмотрены линзовые компенсаторы, обеспечивающие податливость основной трубной доски относительно корпуса конденсатора. Соединение конденсатора с выхлопным патрубком турбины сварное.

Конденсатор установлен на пружинные опоры, которые воспринимает вес конденсатора (без воды) и компенсирует тепловые расширения. Вес циркводы и конденсата в паровой части передается через опорные лапы ЦНД на фундамент. Перед заполнением паровой части конденсатора водой для определения плотности вакуумной системы должны быть установлены подставки, исключающие чрезмерную нагрузку на горловину конденсатора. После опорожнения паровой части до нормального уровня подставки должны быть убраны. Поверхность охлаждения конденсатора состоит из прямых трубок, развальцованных с обеих сторон в основных трубных досках.

Конденсатор двухходовой по циркуляционной воде и разделен на две половины, имеющие самостоятельный подвод и отвод циркуляционной воды. Это позволяет производить поочередное отключение обеих половин для чистки водяных камер и конденсаторных трубок от загрязнений.

Номинальный уровень конденсата в конденсатосборнике 300 мм ниже дна корпуса конденсатора и поддерживается регулирующим клапаном в пределах ±200 мм от номинального значения по сигналу электронного регулятора уровня в конденсаторе. Конденсатор имеет специальную камеру, встроенную в паровую часть, в которой устанавливается секция ПНД-1.

Воздухоудаляющее устройство состоит из двух основных трехступенчатых эжекторов, предназначенных для отсоса воздуха.

Нормально в работе находится один эжектор, второй резервный. Источником питания эжекторов служит выпар Д-6 атм. или пар 6 атм. из уравнительной. Избыточное давление пара перед эжекторами должно быть не менее 3,5 кгс/см² температура в пределах 150-2500 С. Расход пара на один эжектор (основной) составляет 700 кг/час. Охлаждающей средой служит конденсат турбины.

Тепло рабочего пара основных эжекторов используется для подогрева основного конденсата. Слив конденсата эжекторов производится в конденсатор. Оба эжектора по пару, воде и воздуху включены параллельно.

Для быстрого подъема вакуума до 0,4¸0,45 атм. установлен пусковой эжектор, работающий на тех же параметрах рабочего пара, что и основной эжектор. Расход пара на пусковой эжектор составляет 1100 кг/час.

Для удаления воздуха из верхних точек водяных камер конденсатора, при заполнении водой, установлены воздушники с обеих половин конденсатора.

Для срыва вакуума установлена задвижка на трубопроводе отсоса воздуха из конденсатора.

Суммарный расход охлаждающей воды на турбоустановку составляет около 8300 м³/час.

Для очистки охлаждающей воды от механических примесей перед маслоохладителями турбины установлены фильтры с сетками, позволяющими произвести промывку на ходу.

Для подачи конденсата из конденсатора через ПНД в деаэратор установлено два конденсатных насоса.

При конденсационном режиме работы с максимальным расходом основного конденсата в работе находится два конденсатных насоса.

Турбина снабжена системой подачи пара на уплотнения , служащей для исключения присосов воздуха в вакуумную систему через концевые уплотнения цилиндров при наборе вакуума и при работе турбины.

Регулятор подачи пара на уплотнения обеспечивает давление в коллекторе 1,1-1,2 кгс/см² абс.

.1.3 Масляная система

Масляная система предназначена для снабжения маслом системы регулирования и подшипников турбоагрегата. В системе применяется масло марки Тп-22.

Общая емкость масляной системы, включая маслопроводы, составляет около 16 м³.

Масляный бак, общий для системы смазки, системы регулирования, и системы маслоснабжения уплотнений генератора имеет емкость 14 м3 (до верхнего предельного уровня). Бак снабжен указателем уровня масла в чистом отсеке. Указатель уровня имеет контакты для подачи световых сигналов при минимальном и максимальном уровнях масла в баке. В масляном баке установлено два ряда сетчатых фильтров.

Во время работы турбины снабжение маслом системы смазки и системы регулирования обеспечивается центробежным масляным насосом (ГМН), установленным в корпусе переднего подшипника.

Вращение насоса производится от вала турбины (РВД), с которым насос соединен зубчатой муфтой. Муфта допускает осевые перемещения РВД при относительном удлинении или укорочении ротора. Производительность ГМН при частоте вращения 3000 об/мин составляет примерно 240 т/час при давлении 20 кгс/см².

Подача масла в систему смазки подшипников осуществляется с помощью двух инжекторов, питаемых силовым маслом с давлением 20 кгс/см² и включенных последовательно по инжектируемому маслу. Первый инжектор обеспечивает на всасывание ГМН подпор с давлением 1 кгс/см². Второй инжектор подает масло в систему смазки и обеспечивает давление до маслоохладителей около 3 кгс/см².

Давление масла после маслоохладителей на уровне оси подшипников 0,8 кгс/см² поддерживается редукционным клапаном.

Для обеспечения маслом турбоагрегата в период пуска и остановки масляная система имеет пусковой электронасос с двигателем переменного тока на 1000 об/мин - ПМН. Этот же масляный насос с эл. двигателем на 1500 об/мин создает в системе регулирования давление 40 кгс/см² для гидравлического испытания системы регулирования после монтажа или ревизии.

В системе смазки установлен маслонасос с двумя эл. двигателями.

При включении эл. двигателя переменного тока насос работает как резервный, а при включении эл. двигателя постоянного тока - как аварийный.

Для отсосов маслопаров из бака установлен специальный вентилятор (эксгаустер).

Турбоустановка имеет два маслоохладителя поверхностного типа. Допускается возможность отключения одного из маслоохладителей как по воде, так и по маслу при температуре охлаждающей воды не выше 300С. Давление масла в маслоохладителях всегда должно быть выше давления охлаждающей воды. Давление охлаждающей воды не должно превышать 1 кгс/см².

Система смазки турбины снабжена ЭКМ, установленными вблизи напорного коллектора смазки на уровне оси турбины. ЭКМ используются в схеме защиты, в схеме включения ЭД резервного и аварийного маслонасосов и в схеме отключения ВПУ.

.1.4 Система регулирования

Турбина снабжена гидравлической системой регулирования, которая обеспечивает необходимые воздействия на регулирующие клапаны и поворотную диафрагму турбины, а также устройствами автоматических защит, обеспечивающих предотвращение развития аварии, в случае возникновения на турбине аварийной ситуации.

Система регулирования поддерживает частоту вращения РТ с неравномерностью около 4%.

При работе турбины с регулируемой электрической нагрузкой и регулируемыми отборами пара неравномерность регулирования давления пара в камерах отборов составляет:

производственный отбор - около 3 кгс/см² при изменении расхода от 0 до 140т/час.

теплофикационный отбор - около 0,43 кгс/см² при изменении расхода от 0 до 115т/час.

При сбросе электрической нагрузки с отключением или без отключения генератора от сети, независимо от величины электрической и тепловой нагрузок, которые перед этим несла турбина, система регулирования обеспечивает удержание турбины на холостом ходу или нагрузке собственных нужд без срабатывания бойков регулятора безопасности.

Управление турбиной при пуске, синхронизации и работе под нагрузкой осуществляется с помощью механизма управления турбиной (МУТ) дистанционно со щита или вручную по месту. Маховик МУТ расположен на фасадной крышке переднего подшипника.

Регуляторы давления производственного и теплофикационного отборов, служат для поддержания заданного давления в камерах отборов . Заданное давление в камере отбора устанавливается натяжением пружины регулятора маховиком по месту или дистанционно с ЦТЩУ. Включение в работу и отключение РД производится маховиками натяжения пружин РД, расположенными на боковой стенке переднего подшипника.

Ограничитель мощности в нужных случаях ограничивает открытие РК регулятором скорости. Действует ОМ односторонне, не препятствуя закрытию РК. Маховик управления ОМ расположен на фасадной крышке переднего подшипника, рядом с МУТ.

Система регулирования обеспечивает закрытие АСК, РК и поворотной диафрагмы:

при повышении частоты вращения РТ на 11-12% сверх номинальной -от действия центробежных выключателей (бойков).

В случае отказа в работе центробежных выключателей при повышении частоты вращения, примерно на 14% сверх номинальной от действия дополнительной защиты.

Турбина может быть остановлена:

кнопкой вручную по месту;

дистанционно с щита управления ключом;

действием защит, которые воздействуют на электромагнитный выключатель, при возникновении следующих аварийных ситуаций:

недопустимом осевом сдвиге РТ как в сторону генератора, так и в сторону регулятора скорости;

недопустимом повышении давления в конденсаторе;

недопустимом падении давления масла на смазку подшипников;

недопустимом понижении температуры свежего пара перед турбиной;

срабатывании тепломеханических защит генератора.

.2 Характеристика котла Е-250/100 ГМ (Е-230/100 ГМ)

В котельном цехе Уфимской ТЭЦ-4 на первом блоке установлены: 5 котлоагрегатов типа ПК-10, предназначенных для выработки пара с давлением 100 атм. и температурой 510єС и два котлоагрегата типа ПК-10-2, предназначенных для выработки пара с давлением 100 атм. и температурой перегретого пара 520єС.

Описание котла:

Паропроизводительность - 230 т\час;

Давление в барабане - 110 кгс\см²;

Давление пара - 100 кгс\см²;

Температура перегретого пара - 510єС;

Температура питательной воды - 190єС;

Температура уходящих газов - 182єС;

Разрежение в верху топки - 2-3 мм. вод. ст.

Котёл вертикально-водотрубный "двухбарабанный" с естественной циркуляцией и двумя ступенями испарения служит для получения пара высокого давления при сжигании мазута и газа, котлы ст.№№ 1 - 5 типа ПК-10, котлы ст.№ 6, 7 типа ПК-10-2.

Котельный агрегат имеет П-образную компановку и состоит из топочной камеры и опускной конвективной шахты, которые связаны горизонтальным газоходом.

.2.1 Топка котла и топочное устройство

Топка прямоугольная сечением 7715 х 9900, объём 1210 м3, стены топочной камеры экранированы трубами диам.76х6 ст.20, фронтовой и задний экраны вверху образуют наклонный потолок и разведённый в четыре ряда фестон, а внизу - скаты холодной воронки. Обмуровка топки облегчённая, разгруженного типа, вся обмуровка держится на каркасе котла через промежуточные кронштейны и балки. Обмуровка выполнена в два слоя: слой, примыкающий к экранным трубам, выполнен огнеупорным шамотным кирпичом, наружный слой - теплоизоляционным диатомовым кирпичом. Общая толщина обмуровки 250 мм.

Уплотняется обмуровка обшивкой всей наружной поверхности котла железным листом толщиной S=2-3 мм, привариванием к специальной решётке из углового железа, сваренного с каркасом. Между обшивкой и диатомовым кирпичом укладываются теплоизоляционные совелитовые плиты толщиной 70 мм.

Для увеличения теплового напряжения топочной камеры холодная воронка отделена ложным подом, в котором имеются проёмы для рециркуляции газов. Под выложен огнеупорным кирпичом. В самой верхней части топки имеются два взрывных клапана.

Топка на всех котлах 1 блока оборудована 4-мя мощными газомазутными горелками мощностью по мазуту 4,4 т/час, по газу 5000 нм3/час. Использованы горелки двух типов: на котлах №№ 1 - 5 установлены горелки системы инженера Липинского Ф.А., на котлах №№ 6, 7 системы ХФ ЦКБ-ВТИ.

Горелки установлены на отметке 1150 мм под углом к горизонту и размещаются по углам топочной камеры.

.2.2 Схема питания котла и циркуляции

Схема питания котлов ст.№№ 1-5 двухниточная. Каждая нитка имеет самостоятельный подвод питательной воды от коллекторов с водомерной шайбой. Далее по ходу воды установлены: с левой стороны - нечётные, с правой стороны - чётные запорные задвижки В-5, В-6, В-7, В-8, регулирующие клапана, обратные клапана, запорные задвижки В-9, В-10. После этих задвижек обе нитки врезаются в полукольцо, подводящее воду к входным коллекторам ВЭК с левой и правой стороны котла. Перед регулирующими клапанами имеются отводы с запорной арматурой В-11, В-12, В-13, регулирующим и обратным клапаном на поверхностный пароохладитель. Сброс с пароохладителя осуществляется на вход ВЭК задвижками В-14, В-15 обе нитки питания разделены задвижкой В-16.

На котлах №№ 6, 7 схема питания однониточная. На линии питания по ходу воды имеются: запорная задвижка В-6, затем по основной линии питания задвижка В-7, основной регулирующий клапан, задвижка В-8, подпорный клапан, обратный клапан и запорная задвижка В-9, затем в полукольцо и в коллектора ВЭК.

По линии аварийного питания, которая врезана перед подпорным клапаном, имеется задвижка В-10 и аварийный клапан питания.

При растопке котла питание производится через линию "питание при пуске" через задвижку В-11 и клапан питания при пуске. В линию аварийного питания врезан отвод воды на поверхностный пароохладитель через задвижку В-13, регулирующий клапан и отвод на конденсатор впрыска через задвижку В-12 и регулирующий клапан. Сброс воды с пароохладителя и конденсатора производится на вход в ВЭК через задвижки В-14, В-15 и В-16, В-17.

Водяной экономайзер - двухступенчатый, состоит из двух секций, расположенных в общем газоходе котла. Н1 = 2597 м²; Н2 = 1738 м².

Секции первой ступени имеют по одному выходному коллектору диам. 273х20мм, ст.20, соединенных между собой 61 змеевиком диам.32х4мм. Змеевики расположены в шахматном порядке по 31 и 30 труб в ряду, образуя по высоте три пакета, на которых первый по ходу имеет 16 рядов, второй и третий - по 20 рядов. Выходные коллектора 1 ступени связаны между собой уравнительной трубой диам.108 х 8мм. Из выходных коллекторов 1 ступени вода по 8 трубам диам.108х8мм ( по четырем трубам из каждого) поступает в два выходных коллектора диам. 273х30мм из ст.20 второй ступени.

Змеевики второй ступени образуют 2 пакета, первый из которых имеет 14 рядов, второй - 10 рядов труб диам.32х4мм ст.20 по 31 и 32 трубы в ряду.

Из выходных коллекторов диам.273х30мм ст.20 по 5 трубам диам.108х8мм из каждого поступает в барабан котла.

В барабане котла поддерживается свободный уровень. Дальнейшее движение воды происходит за счет естественной циркуляции. При нагреве воды в экранных трубах удельный вес её уменьшается и за счёт разницы удельных весов в опускных и подъёмных трубах возникает движущий напор и происходит естественное движение по контору: барабан - опускные трубы - экранные трубы - барабан.

Для устойчивой циркуляции экраны разделены на 12 самостоятельных контуров циркуляции. Контур циркуляции состоит из водоподводящих труб (опускных) диам.108х8, коллектора диам.273х30мм и подъёмных труб (экранных) диам.76х6мм.

Фронтовой экран имеет два контура по 8 подводящих труб и 51 экранной трубе каждый.

Задний экран также имеет 2 контура по 8 подводящих труб и 51 экранной трубе каждый. В месте прохода газа из топки к пароперегревателю задний экран разведён в 4-х рядный пучок, называемый фестоном.

Боковые экраны состоят из 4-х контуров каждый, фронтовой первый - 3 водоподводящих, 13 экранных и 6 пароотводящих труб, второй - 7 водоотводящих, 35 экранных и 16 пароотводящих, третий - 3 водоподводящих, 13 экранных, 6 пароотводящих, четвертый - 3 водоподводящих, 16 экранных и 7 пароотводящих.

Схема испарения котла двухступенчатая, включает в себя двенадцать контуров циркуляции.

В первую ступень испарения включены фронтовой и задний экраны, а также две передние панели левого и правого боковых экранов. Во вторую ступень испарения включены по две задние панели боковых экранов.

Пароводяная эмульсия из экранных труб фронтового и заднего экранов поступает непосредственно в предвключённый барабан, а из боковых экранов - через промежуточные коллектора по отводящим трубам диам.76х6мм.

.2.3 Предвключённый барабан

Вся пароводяная смесь поступает в предвключённый барабан, расположенный на 1100мм выше основного барабана. Длина барабана - 12640 мм, диам.1030 х 65мм, сварной, по длине разделён на три части глухими перегородками, внутри по торцам соленые отсеки второй ступени испарения, куда поступает пароводяная смесь из двух задних боковых панелей с каждой стороны, в середине - чистый отсек, куда поступает пароводяная смесь из всех остальных экранов.

В предвключённом барабане происходит предварительная сепарация с помощью жалюзийных сепараторов. Чистый отсек предвключённого барабана связан с чистым отсеком основного барабана, 110-ю водоперепускными и 84 пароперепускными трубами, расположенными в 3 ряда. Соленые отсеки связаны с солеными отсеками основного барабана 50 водоперепускными трубами 18 пароперепускными трубами, диам.76 х 6мм. Уровень в предвключённом барабане не контролируется.

.2.4 Основной барабан

Длина 12900 мм, диам.1470 х 85мм, также разделён на три отсека, но только по воде, перегородки не сплошные.

Основной барабан служит для поддержания основного уровня в котле, а также для сепарации и промывки получаемого пара.

Питательная вода из ВЭК поступает по 10 трубам в чистый отсек барабана, где 50% воды идет прямо под уровень, 50% через уравнительные коллектора равномерно поступает на промывочный дырчатый лист, который служит для барботажной промывки пара питательной водой. Уровень воды на дырчатом листе держится 15-20 мм, остальная вода переливается через уголок, ограничивающий уровень. Вода из предвключенного барабана поступает в чистый отсек и соленые отсеки основного барабана под уровень, который поддерживается на 50 мм ниже оси барабана.

Пар, поступающий из предвключенного барабана, проходит через жалюзийные отбойные щиты, затем поступает под дырчатый лист, и, проходя через отверстия в нём, промывается в слое воды на промывочном листе.

Далее пар через уравнительный дырчатый лист поступает в трубки потолочного пароперегревателя.

Вода из барабана по опускным трубам поступает в нижние коллектора экранов - из соленого отсека в две задние панели бокового экрана, из чистого - во все остальные панели.

В основном барабане размещаются трубы подачи фосфата, аварийного сброса, подачи воды и пара на водомерные колонки, воды и пара на пробоотборные точки, вода из соленых отсеков на непрерывную продувку и из чистого отсека на циркуляцию с ВЭК.

В соленых отсеках смонтированы устройства для обогрева толстостенных днищ при ускоренной растопке котла. Они представляют собой два сопла, куда поступает подпиточная вода и омывает днище, обогревая его.

.2.5 Пароперегреватель

Из основного барабана пар по 102 трубам диам. 42х6 ст.20 потолочного пароперегревателя поступает в пароохладитель поверхностного типа. Из пароохладителя пар с пониженным теплосодержанием по 104 пакетам из двойных змеевиков диам.38 х 4,5 ст.20 поступает в пароперегреватель 1 ступени (Н1 = 881 м²), имеющий 4 петли противоточных и одну с движением пара параллельным движению газа. Нагретый пар поступает в выходную камеру 1 ступени диам.273 х 30 ст.20 откуда по перепускным трубам диам. 108 х 9 ст.20 перебрасывается справа налево и слева на право в две промежуточные камеры диам.273 х 30 ст.20, расположенные по краям газохода и являющимися входными коллекторами пароперегревателя 2 ступени.

Пароперегреватель 2 ступени (Н2 = 970 м²) выполнен двухходовым из 3-х секций. Первый ход из двух секций расположен по краям газоходов, второй ход - посередине газохода.

Пар из промежуточных камер по 56 пакетам из двойных змеевиков диам. 42 х 5, выполненных на котлах №№ 1, 2 ст.12ХМ, а на котлах №№ 3 - 5 ст.15ХМ с одной противоточной и двумя прямоточными петлями поступает в промежуточную камеру диам.325 х 40 ст.12ХМ и, направляясь по ней с концов оси котла, выходит в среднюю секцию второй ступени, состоящую из 48 змеевиков, расположенных в два ряда тремя прямоточными и одной противоточной петлями.

Далее пар выходит в паросборную камеру диам.325 х 40 ст.12ХМ (котлы №№ 1,2) и ст.15ХМ (котлы №№ 3-5) откуда направляется по коллектору в турбинный цех.

Пароперегреватель котлов №№ 6, 7 по схеме движения пара и конструктивным размерам не отличается от котлов №№ 1 - 5. Поверхность нагрева значительно больше: 1 ступень имеет поверхность 1160 м², увеличена за счёт двух дополнительных противоточных петель (ст.20). II ступень имеет поверхность 1190 м², увеличена за счёт одной дополнительной прямоточной петли (ст.12ХМФ). Паросборная камера выполнена из стали 12ХМФ, более жаростойкой.

Поверхностный пароохладитель

Из потолочного пароперегревателя пар по 102 трубам диам. 42х6 ст.20 поступает в пароохладитель поверхностного типа - горизонтальный коллектор диам.325 х 35, в который вставлено с каждого торца по двухходовому пакету змеевиков из труб диам.23 х 3.

Охлаждающая вода поступает в змеевики из линии питания и сливается во входные коллектора ВЭК. Пар, проходя между змеевиками, охлаждается на 30єС.

Установка собственного конденсата.

На котлах ст.№№ 6, 7 дополнительно к поверхностному пароохладителю осуществляется впрыск в промежуточный коллектор 2 ст. пароперегревателя собственного конденсата. Установка по приготовлению конденсата состоит из конденсатора, конденсатосборника и регулирующего клапана.

Конденсатор представляет собой камеру диам.273 х 30, в которую по 4 трубам диам.76 х 6 подведён пар из основного барабана котла. Внутрь коллектора вставлено по одному 2-х ходовому пакету змеевиков труб диам.23 х 3 с каждого торца. В змеевики подаётся питательная вода с узла питания и сбрасывается на вход экономайзера. Конденсат собирается в конденсатосборник, расположенный на боковой стене котла, а из конденсатосборника через клапан вводится в промежуточный коллектор 2 ст. пароперегревателя. Излишки конденсата сливаются из конденсатосборника в основной барабан котла.

.2.6 Отбор проб воды и пара

Для осуществления хим. контроля качества котловой воды и пара на котле имеются устройства для отбора проб. Отборы предусмотрены из следующих точек:

питательная вода до ВЭК - 190 - 215єС;

питательная вода после ВЭК - 316єС;

вода из левого солёного отсека - 316єС;

вода из чистого отсека - 316єС;

вода из правого солёного отсека - 316єС;

насыщенный пар из правого солёного отсека - 316єС;

насыщенный пар из левого солёного отсека - 316єС;

перегретый пар - 510єС.

Предохранительные клапана.

Главные предохранительные клапаны установлены на паросборной камере, на каждом котле установлено по два клапана. Производительность каждого клапана 110 т/час.

Клапана срабатывают от импульсных клапанов, импульсные клапана оборудованы электромагнитными соленоидами, которые позволяют дистанционно открывать и закрывать клапан от ключа.

Напряжение на катушку верхнего соленоида подаётся при замыкании контактов электроконтактного манометра при повышении давления в котле. Импульсный клапан открывается и пар от него попадает на демпфер основного клапана и толкает его вниз, открывая основной клапан. Пар от основного клапана выбрасывается в атмосферу. При понижении давления импульсный клапан закрывает нижний соленоид.

Описание горелки инженера Липинского Ф.А.

Горелка относительно высоконапорная ( Н гор. 250-300 мм в.ст ) с двухпоточным подводом воздуха. Отношение первичного воздуха к вторичному 0,25. Первичный воздух закручивается в неподвижных регистрах и подводится к корню факела. Вторичный воздух подводится по периферии факела.

Амбразура горелок выполнена сужающимся конусом. Скорость воздуха на выходе из амбразуры - первичного 80 м/сек, вторичного 90 м/сек. такой высокоскоростной поток позволяет очень хорошо приготовить топливно-воздушную массу и сжечь её с предельно малыми избытками воздуха, что, собственно, важно при работе на мазуте.

Мазут подаётся через форсунки механического распыливания. Газ подаётся по центру через щелевые отверстия.

Установка рециркуляции газов.

Выполнена на всех котлах ПК-10 для регулирования температуры перегретого пара за счёт изменения соотношения тепловосприятия пароперегревательных и испарительных поверхностей со стороны продуктов сгорания.

Дымовые газы на рециркуляцию отбираются в конвективном газоходе в районе 1 ступени экономайзера и подаются вентиляторами рециркуляции газов в топку котла - холодную воронку.

На котлах №№ 1-5 установлено по одному вентилятору рециркуляции, на котлах №№ 6, 7 - по два.

При подаче газов в нижнюю часть топки - холодную воронку: снижается паросъём, за счёт нагрева относительно холодных газов и увеличения количества дымовых газов, что приводит к увеличению t перегретого пара. Рециркуляция газов позволяет держать минимальные избытки воздуха.

.2.7 Воздухоподогреватель

Подогрев воздуха производится в двухступенчатом трубчатом воздухоподогревателе, выполненном в рассечку с водяным экономайзером. Первая ступень (Н1 - 10830 м²) расположена после первой ступени экономайзера, вторая ступень (Н2 - 5414 м²) - после второй ступени экономайзера по ходу газов.

Первая ступень двухходовая по воздуху, имеет 16 кубов, расположенных в два яруса по 8 кубов. Вторая ступень имеет 8 кубов. Каждый куб имеет 776 труб диам.51 х 1,5. По трубам проходят дымовые газы, между труб - воздух.

Для подогрева воздуха выполнена рециркуляция горячего воздуха со второй ступени на всас дутьевых вентиляторов, а на котлах № 1, 3, 4, 5, 7 и паровые калориферы.

Тягодутьевые механизмы.

Для отсоса дымовых газов из топки и газоходов в дымовую трубу котлоагрегаты оборудованы двумя дымососами. Дымососы установлены в отдельном помещении. Дымовые газы после воздухоподогревателя проходят по двум газоходам и поступают в дымососы. После дымососов по двум газоходам дымовые газы поступают в дымовую трубу.

Дымососы котлоагрегатов двухстороннего всасывания с уравновешенным рабочим колесом. Для регулирования производительности установлены шибера с приводом по месту и дистанционно со щита котла.

Для подачи воздуха в топку с целью обеспечения нормального топочного режима котлоагрегаты оборудованы двумя дутьевыми вентиляторами.

На всасывающем патрубке вентилятора установлен направляющий аппарат, который служит для регулирования подачи воздуха, посредством изменения сечения входа воздуха, изменяемого поворотом лопаток. Привод аппарата со щита и по месту. Забор холодного воздуха производится в верхней части котельной, предусмотрен также забор наружного воздуха. Переключение производится шибером "цех-улица".

Основные расчётные характеристики котлов при номинальной паропроизводительности.

№ п/п	Наименование характеристики.	Размерность	ПК 10 №№ 1-5
1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17.	Номинальная паропроизводительность. Давление в барабане. Давление перегретого пара после п/п. Температура перегретого пара за п/п. Объём топочной камеры. Полный водяной объём котла: а) водяной объём до нормального; б) паровой объём. Строительная поверхность экранов. Поверхность нагрева пароперегревателя: а) п/п 1 ст. б) п/п 2 ст. Поверхность нагрева ВЗП: а) 1 ст. б) 2 ст. Поверхность нагрева экономайзера: а) 1 ст. б) 2 ст. Температура горячего воздуха после ВЗП. Температура пит.воды на входе в ВЭК. Температура пит.воды после ВЭК. Температура уходящих газов. Температура дымовых газов по тракту: а) за п/п; б) за 2 ст. ВЭК; в) за 2 ст. ВЗП; г) за 1 ст. ВЭК; д) за 1 ст. ВЗП; Температура пара по ступеням п/п: а) после конв. 1 ст.; б) в пароперепускных трубах КПП; в) после 1 секции 2 ст.; г) после 2 секции 2 ст.; Максимальная температура металла змеевиков п/пер: а) КПП 1 ст.; б) КПП 2 ст.	тн/час кгс/см² кгс/см² °С м³ м³ м³м² м² м² м² м² м² м² °С °С °С °С °С °С °С °С °С °С °С °С °С °С °С	230 110 100 505 1210 55 45 2318 881 970 10830 5415 2597 1738 335 215 267 182 558 418 305 248 182 363 420 434 505 420 520

.2.8 Защита котельной установки

Система защит предназначена для предотвращения возникновения и развития аварий при отклонениях от нормального режима работы котлоагрегатов при сжигании мазута и природного газа. Уставки защит указаны в Карте уставок КЦ.

Технологической защитой формируется и выдается сигнал на останов котла:

При повышении уровня воды в барабане (2-й предел) до уставок защит.

При понижении уровня воды в барабане (упуск уровня) до уставок защит.

При понижении температуры перегретого пара за котлом, до 470°С.

При понижении давления газа за регулирующим клапаном до 0,05 кгс/см² при работе на этом топливе.

При понижении давления мазута за регулирующим клапаном до 5,0 кгс/см² при работе на этом топливе.

При одновременном понижении давления газа до 0,05 кгс/см² и мазута до 5,0 кгс/см² за регулирующими клапанами при совместном их сжигании.

При погасании факела в топке котла. В случае подтверждения погасания факела от двух датчиков факела;

При отключении двух ДС или при отключении одного, если второй не работает. Сигнал подается с контактов привода масляного выключателя электродвигателя.

При отключении двух ДВ или одного, если второй не работает. Сигнал подается с контактов привода масляного выключателя электродвигателя.

При растопке котла в случае невоспламенения (погасания факела) любой из растопочных горелок.

Отключение котла производится путем воздействия на закрытие газового и мазутного отсекателя, задвижки на отводе газопровода к котлу (Г-1), газовых задвижек к каждой горелке, мазута 100%.

После подтверждения закрытия отсекателей подается команда на закрытие главной паровой задвижки (П-1), открытия задвижки продувки пароперегревателя. В случае работы защиты при повышении или понижении уровня воды в барабане закрываются задвижки по воде В-7, В-8 на котлах ПК-10 и В-6 на котлах ПК-10-2.

При отключении 2-х ДВ или одного, если другой был уже отключен, дымососы остаются в работе, производится полное открытие направляющих аппаратов дутьевых вентиляторов.

При отключении 2-х ДС или одного, если другой был уже отключен, отключаются оба вентилятора, производится полное открытие направляющих аппаратов (шиберов) ДВ и ДС.

Защита от невоспламенения растопочных горелок вводится автоматически и действует только во время растопки котла. Выводится защита автоматически при вводе в действие защиты по погасанию общего факела в топке. В случае неуспешного розжига растопочных горелок или обрыва факела на любой растопочной горелке закрываются: СОГ, общая задвижка на подводе газа к котлу, газовые задвижки перед горелками, электромагнитные клапана подача газа на запальник и появляется запрет розжига горелок без вентиляции топки.

Технологической защитой формируется и выдается сигнал на разгруз до 50% номинальной нагрузки котла (но не менее 0,15кгс/см² для газа 8кгс/см² для мазута) при отключении:

одного из двух дымососов;

одного из двух дутьевых вентиляторов;

При отключении одного из 2-х работающих дымососов автоматически закрываются регулирующие клапаны по мазуту и газу до 50% номинальной нагрузки котла (но не менее 0,15кгс/см² для газа и 8кгс/см² для мазута) с одновременным отключением воздействия регулятора нагрузки на эти клапана. При отключении дымососа производится отключение дутьевого вентилятора по этой нитке с закрытием его направляющего аппарата.

При отключении одного из 2-х работающих дутьевых вентиляторов автоматически закрываются регулирующие клапаны по мазуту и газу до 50% номинальной нагрузки котла (но не менее 0,15кгс/см² для газа и 8кгс/см² для мазута) с одновременным отключением воздействия регулятора нагрузки на эти клапана. При отключении дутьевого вентилятора воздействия на дымосос не производится.

При отключении любого дымососа или дутьевого вентилятора производится автоматическое отключение воздействия соответствующего регулятора на направляющий аппарат остановившегося механизма и подается импульс на полное закрытие этого направляюще аппарата. При этом производится автоматическое переключение воздействия регулятора на направляющий аппарат оставшегося в работе механизма. При включении дымососа или дутьевого вентилятора, восстанавливается возможность воздействия регулятора на направляющий аппарат.

Защиты, выполняющие локальные операции.

При перепитке котла водой до 1 предела (повышении уровня воды в барабане до +80мм выше среднего) подается сигнал на одновременное открытие обеих задвижек на линии аварийного слива воды из барабана. После снижения уровня до +40мм подается сигнал на одновременное закрытие обеих задвижек.

При повышении давления пара на выходе из котла до 110 кгс/см² принудительно открываются импульсно - предохранительные устройства с импульсом от паросборной камеры.

При повышении давления пара в барабане до 119 кгс/см² принудительно открываются импульсно - предохранительные устройства с импульсом от барабана.

Блокировки котельной установки.

Котлы оснащены блокировками от неправильных действий обслуживающего персонала, запрещающими:

открытие задвижки «Газ-100%» при открытом положении хотя бы одной задвижки перед горелками;

включение ЗЗУ и подачу газа к горелкам без предварительной вентиляции топки, газоходов и воздуховодов в течение не менее 10 минут;

подачу газа в горелку в случае закрытия воздушного шибера перед горелкой;

подачу газа в горелку при отсутствии факела на её ЗЗУ;

открытие (закрытие) вентилей на свечах безопасности при открытом (закрытом) положении обоих запорных устройств перед горелкой, если эта арматура электрофицирована.

.2.9 Критерии и пределы безопасного состояния и режимов работы котлоагрегата

Предельно допустимая величина давления в барабане котла -110 кгс/см² .

Предельно допустимая величина давления в паропроводе котла -100 кгс/см2.

Допустимая величина температуры перегретого пара на выходе из котла типа ПК-10 не более 510єС, а для котла типа ПК-10-2 - не более 520єС (ограничена металлом главного паропровода).

Температура мазута в напорном мазутопроводе - не менее 120єС.

Давление газа после регулирующего клапана на котлах должно поддерживаться не менее 0,15 кгс\см².

Давление мазута после регулирующего клапана на котлах должно поддерживаться не менее 8 кгс\см².

Повышение температуры пара в пароперепускных трубах КПП выше 420°С запрещается.

Повышение температуры пара по тракту пароперегревателя выше указанной в п. 2.13 запрещается.

Повышение температуры металла змеевиков пароперегревателя выше указанной в п. 2.13 запрещается.

Заполнение неостывшего барабанного котла разрешается при температуре верха металла опорожненного барабана не выше 160єС, для гидроопрессовки не более 140єС.

Спуск воды из остановленного котла разрешается после понижения давления в котле до 10 кгс/см².

Давление пара за котлом, при включении должно быть равно давлению в общем паропроводе.

Разность температуры металла между верхней и нижней образующей барабана котла при пуске не должна превышать 60єС, при останове - 80°С.

Надзор за остановленным котлом оперативным персоналом осуществляется в течение 24 часов и до снятия напряжения с эл. двигателей ТДМ.

Безопасный режим работы котла находится в пределах от 115 т/час и не более 230 т/час.

Минимально допустимая нагрузка при сжигании газа - 115 т/ч, мазута - 160 т/час.

Скорость набора и снижения нагрузки - 5 - 6 т/мин.

Рисунок - Общий вид котла БКЗ320/140ГМ

Приложение. Характеристики оборудования Уфимской ТЭЦ-4

Характеристика оборудования турбинного цеха

№ турбины станционный	№ турбины заводской	Тип турбины	Завод-изготовитель	Год изготовления	Дата ввода в эксплуатацию	Расход пара на турбину, т/ч	Параметры пара		Расход пара через, т/ч			Мощность номинальная, МВт	Число оборотов	Число цилиндров
							Давление, атм.	Температура, 0С	ЧВД	ЧСД	ЧНД
1	24057	ПТ 30-90/13	ХТМЗ	1955	11/1956	240	90	500	240	110	90	30	3000	1
2	24082	ПТ 30-90/13	ХТМЗ	1956	3/1957	240	90	500	240	110	90	30	3000	1
3	0017	Р 20-90/18	ХТГЗ	1956	12/1956	273	90	500	273	-	-	25	3000	1
5	588	ПТ 60-90/13	ЛМЗ	1958	12/1958	397	90	535	397	220	170	60	3000	2
6	620	ПТ 65/75-130/13	ЛМЗ	1959	12/1959	396	130	555	386	213	160	65	3000	2
7	653	ПТ 60-130/13	ЛМЗ	1959	12/1960	386	130	565	386	213	160	60	3000	2
8	745	ПТ 65/75-130/13	ЛМЗ	1961	12/1962	396	130	555	386	213	160	65	3000	2
9	901	Р 50-130/13	ЛМЗ	1964	9/1965	417	130	565	417	-	-	50	3000	1
10	953	Р 50-130/13	ЛМЗ	1965	6/1966	417	130	565	417	-	-	50	3000	1

Конденсаторы

Ст. № турбины Конденсаторы	1, 2	3	5	6, 7	8	9, 10
Тип	25-КЦС-7	-	50-КЦС-4	50-КЦС-4	50-КЦС-4	-
Поверхность охлажд., м²	1750	-	3000	3000	3000	-
Число ходов	2	-	2	2	2	-
Кол-во охлажд.воды, м³/час	5000	-	8000	8000	8000	-
Трубки: вес, тн длина, мм диаметр, мм материал	15 6050 24/22 ЛО-70	-	25 6650 25/23 ЛО-70	25 6650 25/23 ЛО-70	25 6650 25/23 ЛО-70	-
Вес конденсатора: без воды/с водой	30,1/81,0	-	54,6/159,6	3,6	3,6	-
Гидравлическое сопротивление, м вод.ст.	3,5	-	3,6	54,6/159,6	54,6/159,6	-

Регенеративные подогреватели

Ст. № турбины Регенеративные подогреватели	1, 2	3	5	6, 7	8	9, 10
Подогреватели высокого давления
Тип	ПВСС-200	ПВСС-350	ПВ-350/230	ПВ-350/230	ПВ-350/230	ПВ-425/230 (2) ПВ-350/230 (2)
Количество на турбину	1	2	3	3	3	3
Поверхность, м2	200	350	350	350	350	425 (2) 350 (1)
Расход пара, т/час	11,4	12,3	15,4	14 14,5 11,0	14 14,5 11,0	18 20
Трубки: металл диаметр, мм	Ст. 20 32х25	Ст. 20 32х25	Ст. 20 32х25	Ст. 20 32х24	Ст. 20 32х24	Ст. 20 32х24
Подогреватели низкого давления
Тип	ПН-65-3 ПН-65-4 ПН-130-5А	-	ПН-110 (1) ПН-100-2 (1) ПН-130-6 (2)	ПН-110 (1) ПН-100-2 (1) ПН-130-6 (2)	ПН-110 (1) ПН-100-2 (1) ПН-130-6 (2)	-
Количество на турбину	3	-	4	4	4	-
Поверхность, м2	65 65 130	-	110 100 130	110 100 130	110 100 130	-
Расход пара, т/час	0,8 1,4 4,1	-	0,5 0,6 9,5	1,4 11,2 8,5	1,4 11,2 8,5	-
Трубки: металл диаметр, мм	Л-68 16х14,5	-	Л-68 16х14,5	Л-68 16х14,5	Л-68 16х14,5	-

Сальниковые подогреватели

Ст. № турбины Подогреватели	1, 2	3	5	6, 7	8	9, 10
Тип	ПС-36	-	ПС-50	ПС-50	ПС-50	-
Количество	2	-	2	1	1	-
Поверхность нагрева, м²	36	-	50	50	50	-

Эжекторы

Ст. № турбины Эжекторы	1, 2	3	5	6, 7	8	9, 10
Тип: пусковые Основные	ЭП-600-3 ЭП-2-400-3 (№1) ЭП-2-700-1 (№2)	- - -	ЭП-600-3А ЭП-3-600-4	ЭП-1-600-3А ЭП-3-600-4	ЭП-1-600-3А ЭП-3-600-4	-
Давление пара, атм.:	16 (№1) 3,5 (№2)	-	12	12	12	-
Расход пара, кг/час:	-	600	600	600	-
Трубки: материал диаметр	Л-68 19х17	-	Л-68 19х17	Л-68 19х17	Л-68 19х7	-

Маслосистема

Ст. № турбины Маслосистема	1, 2	3	5	6, 7	8	9, 10
Емкость, м3	20	18	22	22	22	20
Количество масло-насосов на турбину: основных резервных	1 2	1 2	1 2	1 2	1 2	1 2
Количество масло-охладителей	3	3	4	4	4	2
Тип маслоохладителей	МБ-25-37 МП-37	МП-21	МП-65	МП-65	МП-65	МП-65
Трубки: материал диаметр, мм	Л-68 14х16	Л-68 14х12	Л-68 17х19	Л-68 17х19	Л-68 17х19	Л-68 17х19
Давление масла, ата: на регулир. на подшипники	12 ± 3 0,4	12 1,75	20 0,8	20 0,8	20 0,8	20 0,8

Циркуляционные насосы и электродвигатели

Ст. № турбины Насосы, эл.двигатели	1, 2	3	5	6, 7	8	9, 10
Насосы
Тип	20НДН	-	32Д-19	32Д-19 (№6) 24НДН (№7)	24НДН	-
Количество на турбину	2	-	2	2	2	-
Производительность, м³	3420	-	4900	4900 (№6) 4700 (№7)	4700	-
Напор, м	32	-	22	22 (№6) 20 (№7)	20	-
Число оборотов, об/мин.	960	-	730	730	730	-
Электродвигатели
Тип	ДАМСО 14Л-8-6	-	ДАМСО 14Л-8-6	ДАМСО 15-8-8 (№6) А-123-8 (№7)	А-123-8	-
Мощность, кВт	310	-	380	380 (№6) 320 (№7)	320	-
Напряжение, В	6000	-	6000	6000	6000	-
Сила тока, А	39	-	47	48 (№6) 39 (№7)	39	-
Число оборотов, об/мин	985	-	740	740	740	-

Конденсатные насосы и электродвигатели

Ст. № турбины Насосы, эл.двигатели	1, 2	3	5	6, 7	8	9, 10
Насосы
Тип	8КсД-5х3	-	8КсД-5х3
Количество на турбину	2	-	2
Производительность, м3	119	-	119
Напор, м	125	-	125
Электродвигатели
Тип	А-92-4	-	А-92-4
Мощность, кВт	100	-	100
Напряжение, В	380	-	380

Маслонасосы турбогенераторов

Назначение насоса	Тип	Производительность, м3/час	Число оборотов, об/мин.	Давление, атм.	Мощность, кВт	Количество на один ТГ
Масляный насос водородн.уплотнений: ТГ № 1, 2, 3 ТГ № 5-10	МНВУ РЗ-7,5 МНЭНВУ РЗ-10	7,5 10	1460 1460	8,0 8,0	2,8 14	1 2
Аварийный масляный насос:ТГ № 1, 2, 3, 5-10	АМЭН 4НДВ	108	1460	3,0	20	1
Пусковой масляный насос: ТГ № 1, 2 ТГ № 3 ТГ № 5, 6 ТГ № 7, 9, 10 ТГ № 8	ПМЭН НТ-12/150 5НДВ АЯПЗ-150 6-МС-6 6-МС-7	150 150 150/240 150/240 150/240	4000 2900 1000/1500 1000/1500 1000/1500	12 9 20/40 20/40 20/40	108 30 100/320 100/320 100/320	1 1 1 1 1
Главный масляный насос: ТГ № 1, 2 ТГ № 3 ТГ № 5-10	ГМН ЦН ЦН ЦН	144 108 150	3000 3000 3000	12 11,5 20	- - -	1 1 1
Пусковой масляный насос ПЭН № 1-7 ПЭН № 8-13	ЭМН-32 ЭВН-25	3,6 25	2890 2900	4 4,5	7 14	1 на ПЭН 1 на ПЭН
Главный масляный насос: ПЭН № 1-7 ПЭН № 8-13	НМ-32 ЭВП-25	3,6 25	2970 2900	4 4,5	- 14	1 на ПЭН 1 на ПЭН
Насос грязного масла	4-К-6	60	1460	4	20	1

Градирни

№ п/п	Наименование	Ед. измерения	Значение
1.	Количество градирен	шт.	4
2.	Всасывающие трубопроводы	мм	2х2200
3.	Напорные трубопроводы	мм	2х1800
4.	Площадь орошения	м²	1600
5.	Производительность	м³/час	12000
6.	Высота градирни	м	50
7.	Глубина чаши	м	2,2
8.	Диаметр чаши	м	48,6
9.	Плотность орошения	м³/час м²	7,5
10.	Объем чаши	м³	3700
11.	Объем цирксистемы	м³	20000
12.	Содержание фосфатов в циркводе (ноорма)	мг/кг	1-2
13.	Коэффициент упаривания	КУП.	1,3

Коэффициент упаривания - отношение содержания хлоридов в циркуляционной воде к содержанию в исходной воде.

Насосы

Назначение насоса

Принятое обозначение

Тип насоса

Количество

Производительность, м3/час

Напор, атм.

Питательные насосы

ПЭН

5Ц-10 ПЭ-270 ПЭ-500/180

6 1 6

270 270 500

158 158 180

Сетевые насосы

СН

20-Д-6 20-Д-6 3В-200-2

2 1 1

1980 1750 290

10,7 8,8 10,5

Сливные насосы

СЛН

5КС-5х2 5КС-5х4

2 8

55 36

5,5 12,1

Перекачивающие насосы

ПНТ

3В-200х2

500

9,3

Насосы технической воды

НТВ

8НДВ

750

4,5

Насосы охлаждения генераторов

НОГ

8К12

220

Конденсатные насосы бойлеров

КНБ

8КСД-5х3

119

12,5

Дренажные насосы

ДН

5КС5х2

5,5

№ котла станционный	№ котла заводской	Тип котла		Завод-изготовитель	Год изготовления	Дата ввода в эксплуатацию	Производительность номинальная, т/ч		Параметры пара		Объем котла		Давление в барабане котла, атм.	Объем топочной камеры, м³	Габариты топки, мм
									Давление, атм.	Температура, 0С	водяной, м3	паровой, м3
1	53	Е-230/100 ГМ (ЗИО)		Подольский машиностр. з-д им. Орджоникидзе	IX. 1955	X. 1956	230		100	505	55	45	110	1210	7715*9900
2	55	Е-230/100 ГМ (ЗИО)		Подольский машиностр. з-д им. Орджоникидзе	XII. 1955	XI. 1956	230		100	505	55	45	110	1210	7715*9900
3	60	Е-230/100 ГМ (ЗИО)		Подольский машиностр. з-д им. Орджоникидзе	VI. 1956	VI. 1957	230		100	505	55	45	110	1210	7715*9900
4	61	Е-230/100 ГМ (ЗИО)		Подольский машиностр. з-д им. Орджоникидзе	XI. 1956	XI. 1957	230		100	505	55	45	110	1210	7715*9900
5	63	Е-230/100 ГМ (ЗИО)		Подольский машиностр. з-д им. Орджоникидзе	1957	V. 1958	230		100	505	55	45	110	1210	7715*9900
6	49	Е-220/100 ГМ (ЗИО)		Подольский машиностр. з-д им. Орджоникидзе	VII. 1966	I. 1968	220		100	520	55	45	110	1210	7715*9900
7	47	Е-220/100 ГМ (ЗИО)		Подольский машиностр. з-д им. Орджоникидзе	IV. 1966	II. 1967	220		100	520	55	45	110	1210	7715*9900
8	318	Е-240/140Ф ГМ (БКЗ)		Барнаульский кот.завод	IV. 1959	XII. 1969	210		140	560	64	34	157	992	9536*6656
11	41	ТГМ-84		Таганрогский кот.завод	I. 1962	I. 1963	420		140	560	93	44	155	1560	6016*14070
12	94	ТГМ-84		Таганрогский кот.завод	IV. 1964	XII. 1964	420		140	560	93	44	155	1560	6016*14070
13	100	ТГМ-84		Таганрогский кот.завод	XII. 1964	XII. 1965	420		140	560	93	44	155	1560	6016*14070
14	320	ТГМ-84Б		Таганрогский кот.завод	III. 1977	XII. 1980	420		140	560	75	94	155	1557	6016*14080
15	349	ТГМ-84Б		Таганрогский кот.завод	IV. 1980	IX. 1985	420		140	560	75	94	155	1557	6016*14080
16	355	ТГМ-84Б		Таганрогский кот.завод	VIII. 1981	XII. 1987	420		140	560	75	94	155	1557	6016*14080
Гкал
1	3175	ПТВМ-100	Белгородский кот. завод		IV. 1977	VII. 1978		100						245
2	3707	ПТВМ-100	Белгородский кот. завод		I. 1980	IX. 1980		100						245

Котлоагрегаты I блока-100 атм.

котел наименование	Е-230/100 ГМ (ЗИО) ст. № 1	Е-230/100 ГМ (ЗИО) ст. № 2	Е-230/100 ГМ (ЗИО) ст. № 3	Е-230/100 ГМ (ЗИО) ст. № 4	Е-230/100 ГМ (ЗИО) ст. № 5	Е-220/100 ГМ (ЗИО) ст. № 6	Е-220/100 ГМ (ЗИО) ст. № 7
1. ЭКРАНЫ
Поверхность нагрева, м²	658	658	658	658	658	658	658
Диаметр экран. труб., мм	70*6	70*6	70*6	70*6	70*6	70*6	70*6
Материал	Сталь 20	Сталь 20	Сталь 20	Сталь 20	Сталь 20	Сталь 20	Сталь 20
2. ЭКОНОМАЙЗЕР
Поверхность нагрева, м²: 1ст. 2ст.	2597 1738	2597 1738	2597 1738	2597 1738	2597 1738	2597 1738	2597 1738
Трубки: диаметр, мм материал	32*4 Сталь 20	32*4 Сталь 20	32*4 Сталь 20	32*4 Сталь 20	32*4 Сталь 20	32*4 Сталь 20	32*4 Сталь 20
3. ПАРОПЕРЕГРЕВАТЕЛЬ
Тип	радиационно-конвективный	радиационно-конвективный	радиационно-конвективный	радиационно-конвективный	радиационно-конвективный	радиационно-конвективный	радиационно-конвективный
Поверхность нагрева, м²: 1ст. 2ст.	881 970	881 970	881 970	881 970	881 970	1160 1190	1160 1190
Трубки: диаметр, мм 1ст. 2ст. материал 1ст. 2ст.	384,5 425 Сталь 20 Сталь 12ХМ	384,5 425 Сталь 20 Сталь 12ХМ	384,5 425 Сталь 20 Сталь 15ХМ	384,5 425 Сталь 20 Сталь 15ХМ	384,5 425 Сталь 20 Сталь 15ХМ	384,5 425 Сталь 20 Сталь 12ХМ	384,5 425 Сталь 20 Сталь 12ХМ
4. ПАРООХЛАДИТЕЛЬ	поверхностный при входе в п/п	поверхностный при входе в п/п	поверхностный при входе в п/п	поверхностный при входе в п/п	поверхностный при входе в п/п	впрыскивающ. в рассечку конвект. п/п после крайних змеевиков	впрыскивающ. в рассечку конвект. п/п после крайних змеевиков
5. БАРАБАН
Большой: d мм l мм материал	1470*85 12900 Сталь 22К	1470*85 12900 Сталь 22К	1470*85 12900 Сталь 22К	1470*85 12900 Сталь 22К	1470*85 12900 Сталь 22К	1470*85 12900 Сталь 22К	1470*85 12900 Сталь 22К
Малый: d мм l мм материал	1030*65 12640 Сталь 22К	1030*65 12640 Сталь 22К	1030*65 12640 Сталь 22К	1030*65 12640 Сталь 22К	1030*65 12640 Сталь 22К	1030*65 12640 Сталь 22К	1030*65 12640 Сталь 22К
6. ВОЗДУХОПОДОГРЕВАТЕЛЬ
I СТУПЕНЬ: поверхность, м² диаметр, мм кол-во кубов материал	10830 51*1,5 16 Сталь 3	10830 51*1,5 16 Сталь 3	10830 51*1,5 16 Сталь 3	10830 51*1,5 16 Сталь 3	10830 51*1,5 16 Сталь 3	10830 51*1,5 16 Сталь 3	10830 51*1,5 16 Сталь 3
II СТУПЕНЬ: поверхность, м² диаметр, мм кол-во кубов материал	5414 51*1,5 8 Сталь 3	5414 51*1,5 8 Сталь 3	5414 51*1,5 8 Сталь 3	5414 51*1,5 8 Сталь 3	5414 51*1,5 8 Сталь 3	5414 51*1,5 8 Сталь 3	5414 51*1,5 8 Сталь 3
7. ДЫМОСОС
Тип	Д-20*2	Д-20*2	Д-20*2	Д-20*2	Д-20*2	Д-20*2
Кол-во на котел	2	2	2	2	2	2	2
Производительность, м³/час	198000	198000	198000	198000	198000	198000	198000
Напор, мм вод.ст.	218	218	218	218	218	218	218
Число оборотов в мин.	585	585	585	585	585	585	585
Электродвигатель
Тип	ДАМСО15Л-8	ДА30-4	ДАС015-8	ДА30-4	ДАМСО15-8	ДАМСО15-8	ДАМСО15Л
Напряжение, В	6000	6000	6000	6000	6000	6000	6000
Сила тока, А	40	41	40	41	40	40	40
Мощность, кВт	310	315	310	315	310	310	310
8. ВЕНТИЛЯТОР
Тип	ВД-20	ВД-20	ВД-20	ВД-20	ВД-20	ВД-20	ВД-20
Кол-во на котел	2	2	2	2	2	2	2
Производительность, м³/час	112500	112500	112500	112500	112500	112500	112500
Напор, мм вод.ст.	382	382	382	382	382	382	382
Число оборотов в мин.	730	730	730	730	730	730	730
Электродвигатель
Тип	ДА30-4	ДА30-4	ДАМСО15-8	ДА30-4	ДАМСО15-8	ДАМСО15-8	ДАМСО15-88
Напряжение, В	6000	6000	6000	6000	6000	6000	6000
Сила тока, А	50,5	50,5	47	50,5	47	47	47
Мощность, кВт	400	400	380	400	380	380	380
9. ВЕНТИЛЯТОР РЕЦИРКУЛЯЦИИ ГАЗОВ
Тип	ВГД-15,5	ВГД-15,5	ВИ-50/1000-25	ВИ-50/1000-25	ВГД-15,5	ВГД-13,5	ВГД-13,5
Кол-во на котел	2	2	2	2	2	2	2
Производительность, м³/час	67200	67200	61000	61000	67200	67200	67200
Напор, мм вод.ст.	210	210	206	206	210	297	297
Число оборотов в мин.	1000	1000	970	970	1000	1000	1000
Электродвигатели ВРГ
Тип
Напряжение, В
Мощность, кВт
10. ГОРЕЛКИ
Тип	инженера Липинского	инженера Липинского	инженера Липинского	инженера Липинского	инженера Липинского	инженера Липинского	инженера Липинского
Кол-во на котел	4	4	4	4	4	4	4
Производительность: по мазуту, т/час по газу, нм³/час	4,4 5000	4,4 5000	4,4 5000	4,4 5000	4,4 5000	4,4 5000	4,4 5000

Котлоагрегаты II блока-140 атм.

котел наименование	Е-240/140Ф ГМ (БКЗ) ст. № 8	ТГМ-84 ст. № 11	ТГМ-84 ст. № 12	ТГМ-84 ст. № 13	ТГМ-84Б ст. № 14	ТГМ-84Б ст. № 15	ТГМ-84Б ст. №16
1. ЭКРАНЫ
Поверхность нагрева, м²	655	906	970	1028	970	970	970
Диаметр экранных труб, мм	60*6	60*6	60*6	60*6	60*6	60*6	60*6
Материал	Сталь 20	Сталь 20	Сталь 20	Сталь 20	Сталь 20	Сталь 20	Сталь 20
2. ЭКОНОМАЙЗЕР
Поверхность нагрева, м²: 1ст. 2ст.	1000 1140	5750	5750	5750	5480	5480	5480
Трубки: диаметр, мм материал	34*4 Сталь 20	32*3,5 Сталь 20	32*3,5 Сталь 20	32*3,5 Сталь 20	25*3,5 Сталь 20	25*3,5 Сталь 20	25*3,5 Сталь 20
3. ПАРОПЕРЕГРЕВАТЕЛЬ
Общая поверхность, м²	2631	3078	2975	2791	3977	3977	3977
Настенный п/п, м² : диаметр труб, мм материал	32*4 Сталь 12ХМФ	42*5,5 Сталь 12ХМФ	42*5,5 Сталь 12ХМФ	42*5,5 Сталь 12ХМФ	42*5 Сталь 12Х1МФ	42*5 Сталь 12Х1МФ	42*5 Сталь 12Х1МФ
Потолочный п/п, м² : диаметр труб, мм материал	32*4 Сталь 12ХМФ	32*4 Сталь 12ХМФ	32*4 Сталь 12ХМФ	32*4 Сталь 12ХМФ	32*5 Сталь 12Х1МФ	32*4 Сталь 12Х1МФ	32*4 Сталь 12Х1МФ
Ширмовый п/п, м² : диаметр труб, мм материал кол-во ширм	32*4 Сталь 20 16	32*4 Сталь 12ХМФ 40	32*4 Сталь 12ХМФ 40	32*4 Сталь 12ХМФ 40	32*4 Сталь 12Х1МФ 60	32*5 Сталь 12Х1МФ 28	32*5 Сталь 12Х1МФ 28
Конвективный п/п, м² : диаметр труб, мм материал	324 325 Сталь 20 Сталь 12ХМФ	38*6 Сталь 12ХМФ	38*6 Сталь 12ХМФ	38*6 Сталь 12ХМФ	38*6 Сталь 12Х1МФ	38*6 Сталь 12Х1МФ	38*6 Сталь 12Х1МФ
4. ПАРООХЛАДИТЕЛЬ	впрыскивающий	впрыскивающий	впрыскивающий	впрыскивающий	впрыскивающий	впрыскивающий	впрыскивающий
5. БАРАБАН
Диаметр, мм	1600*90	1800*89	1800*89	1800*89	1600*115	1600*112	1600*112
Длина, мм	14170	16200	16200	16200	17500	17990	17990
Материал	Сталь 16ГНМ	Сталь 16ГНМ	Сталь 16ГНМ	Сталь 16ГНМ	Сталь 16ГНМА	Сталь 16ГНМА	Сталь 16ГНМА
6. ВОЗДУХОПОДОГРЕВАТЕЛЬ
I СТУПЕНЬ: поверхность, м² диаметр, мм кол-во кубов материал	1000 40*1,5 1 Сталь 3
II СТУПЕНЬ: поверхность, м² диаметр, мм кол-во кубов материал	5160 40*1,5 3 Сталь 3
7. ДЫМОСОС
Тип	Д-18*2	Д-21,5*2	Д-21,5*2	Д-21,5*2	ДН-26*2-0,62	ДН-26*2-0,62
Кол-во на котел	2	2	2	2	2	2	2
Производительность, м³/час	203000	346000	346000	346000	382/477*1000	382/477*1000	382/477*1000
Напор, мм вод.ст.	155	290	290	290	295/461	295/461	295/461
Число оборотов в мин.	600	495/735	495/735	495/735	600/750	600/750	600/750
Электродвигатель
Тип	ДАМСО 15-7-10	ДАЗО 2-17-69	ДАЗО 15-69	ДАЗО 15-69	ДАЗО 2	ДАЗО 2	ДАЗО 2
Напряжение, В	6000	6000	6000	6000	6000	6000	6000
Сила тока, А	35	64/118	52/94	52/94	64/118,5	64/118,5	64/118,5
Мощность, кВт	260	500/1000	400/800	400/800	500/1000	500/1000	500/1000
8. ВЕНТИЛЯТОР
Тип	ВД-20	ВДН-24	ВДН-24	ВДН-26ПУ	ВДН-26ПУ	ВДН-26ПУ	ВДН-26ПУ
Кол-во на котел	2	2	2	2	2	2	2
Производительность, м³/час	112000	250000	250000	500000	500000	500000	500000
Напор, мм вод.ст.	344	310	310
Число оборотов в мин.	585	598/746	598/746	600/750	600/750	600/750	600/750
Электродвигатель
Тип	ДАМСО 15-7-10	ДАЗО 17-09	ДАЗО 17-09	ДАЗО 2	ДАЗО 2	ДАЗО 2	ДАЗО 4
Напряжение, В	6000	6000	6000	6000	6000	6000	6000
Сила тока, А	35	27,5/40,5	27,5/40,5	44/76,5	35/61,5	35/61,5	35/61,5
Мощность, кВт	260	150/300	150/300	350/630	250/500	250/500	250/500
9. ГОРЕЛКИ
Тип	инженера Липинского	ХФ-ЦКБ-ВТИ	«Промэнергогаз	«Промэнергогаз	ТКЗ-ВТИ	ТКЗ-ВТИ	ТКЗ-ВТИ
Кол-во на котел	6	6	8	8	8	8	8
Производительность: по мазуту, т/час по газу, нм³/час	4,4 5000	4,4 5000

Дымовые трубы

Станционный номер трубы	Высота, м	Диаметр устья, м	Станционные номера подключенных котлов
1			1,2,3,4
2			5,6,7,8
3			11,12,13,14,15,16

Мазутное хозяйство

Расходные резервуары

Наименование	Тип	Год ввода	Размеры		Емкость, м3	Макс. накопление, см	Зона мертвого остатка, мм
			высота, мм	диаметр, мм
Резервуар № 1	надземные металлические	1960	11805	14609	2000	1000	400
Резервуар № 2	надземные металлические	1960	11805	15145	2000	1000	500
Резервуар № 3	надземные металлические	1960	11805	15124	2000	1000	400

Резервуары хранения мазута

Наименование	Тип	Год ввода	Размеры		Емкость, м3	Макс. заполнение, см	Температура закачки, 0С
			высота, мм	диаметр, мм
Резервуар № 1	надземные металлические	1969	11940	34200	10000	1050	до 90
Резервуар № 2	надземные металлические	1969	11940	34200	10000	1050	до 90

Подогреватели

Основные
Тип	с пережимными трубками
Количество	7
Давление мазута, кгс/см2	32
Максимальная температура мазута, 0С	155
Давление пара, ата	15
Поверхность нагрева, м2	104,4
Производительность, т/час	100
Склад мазута
Назначение	рециркуляционный разогрев
Тип	«Башкирия»
Количество	2
Поверхность нагрева, м2	94,5
Производительность, т/час	120
Давление пара, ата	10
Максимальная температура мазута, 0С	140

Насосы

а) центробежные

№ п/п	Характеристика	Ед.измерения	3НД-9*3	5НГ-5*2	6НК-9*1
НАСОС
1.	Количество	-	4	2	3
2.	Производительность	м3/час	290	40-100	120
3.	Напор	м вод.ст.	20	-	65
4.	Количество оборотов	об/мин.	2950	2950	2950
ЭЛЕКТРОДВИГАТЕЛЬ
1.	Тип		А-113-2		АО-83-2
2.	Мощность	кВт	320	90	55
3.	Напряжение	В	6000	380	380

Назначение центробежных насосов:

НД-9*3 - предназначен для подачи мазута в котельный цех;

НГ-5*2 - предназначен для циркуляции мазута при работе на газе;

НК-9*1 - предназначен для циркуляционного разогрева и подачи мазута в резервуары V = 2000 м3.

б) паровые поршневые

№ п/п

Характеристика

Ед. измерения

НПН-10

НДВ 25/20

Количество

Производительность

м3/час

56/112

Давление нагнетания

кгс/см2

Давление пара

кгс/см2

Расход пара

кг/час

5600

830

Противодавление

ата

до 4

НПН-10 - предназначен для подачи мазута в котельный цех и рециркуляции резервуаров;

НДВ 25/20 - предназначен для откачки воды из приямка и дренажного бака.

Компрессоры

№ п/п	Характеристика	Ед. измерения	200В-10/8	160В-20/8
1.	Количество	-	2	2
2.	Производительность	м3/час	20	20
3.	Конечное давление	кг/см2	8	8
4.	Ход поршня	мм	200	160
Электродвигатель
1.	Тип		А101-8-М	ДАМСО-147-8
2.	Мощность	кВт	75	200
3.	Напряжение	В	880	6000

Фосфатные насосы

№ п/п	Характеристика	Ед. измерения	НД 40/160
1.	Производительность	л/час	25/40
2.	Рабочее давление	МПа	25/16
3.	Напряжение	В	220/380
4.	Мощность	кВт	1,1

Вакуумные насосы

Тип	Кол-во	Производительность, м³/мин при вакууме										Максимальный вакуум, %	Тип эл. двигателя
		0 %		40 %		60 %		80 %			90 %
РМК-4	6	27,0		17,6		11,0		5,0			2,0	98	АК-102-8М
Тип	Кол-во	Производительность, м3/мин при вакууме										Максимальный вакуум, %	Тип эл. двигателя
		0 %	60 %		70 %		80 %		90 %	95 %
ВВН-50	2	27,0	17,6		11,0		5,0		2,0	0		95	А-11, 3-12

Характеристика эл. двигателей вакуумных насосов

Тип	Мощность, кВт	Число оборотов, об/мин.	Напряжение, В	Ампер. нагрузка, А
АК-102-8М	75	725	380	260
А-11, 3-12	1000	480	380	299

Пиковые водогрейные котлы

№ п/п	Характеристика	Единицы измерения	Параметры котлов
1	2	3	4
1.	Тип котла		ПТВМ-100
2.	Завод-изготовитель		Белгородский котельный завод им. Б. Хмельницкого
3.	Тепловая производительность	Гкал/час	100
4.	Рабочее давление	атм	10-20
5.	Температура воды в основном режиме	0С	70-150
6.	Расход воды в основном режиме: Дmin при 2-х ходовой схеме Дmin при 4-х ходовой схеме	т/ч т/ч	2135 800 1400
7.	Гидравлическое сопротивление при основном режиме	кг/см2	2,15-2,7
8.	Лучевоспринимающая поверхность экранов	м2	224
9.	Поверхность конвективной части	м2	2960
10.	Объем топочной камеры	м3	245
ГОРЕЛКИ
11.	Тип
13.	Количество на котел	шт.	16
14.	Производительность: по мазуту по газу	кг/час кг/час	800 730
ВЕНТИЛЯТОР
15.	Тип		ЭВР-66/0
16.	Количество на котел	шт.	16
17.	Поизводительность	м3/час	10000
18.	Напор	мм вод.ст.	30
19.	Число оборотов	об/мин	1000
20.	Мощность электродвигателя	кВт	7,0

Характеристика оборудования электрического цеха

Генераторы

Ст. № турбин	Тип	Завод-изготовитель	Номинальная мощность, тыс. кВт	cos φ	Давление водорода, атм.	Напряжение, В
1	ТГВ-25	ХЭТЗ	30	0,8	0,8	6300
2	ТВ-2-30-2	НГЗ-20	30	0,8	0,8	6300
3	ТГВ-25	ХЭТЗ	30	0,8	0,8	6300
4	ТВС-30	НГЗ-20	30	0,8	0,8	6300
5	ТВ-60-2	п/я 240	60	0,8	1,0	10500
6	ТВ-60-2	НГЗ-20	60	0,8	1,0	10500
7	ТВ-60-2	НГЗ-20	60	0,8	1,0	10500
8	ТВ-60-2	п/я 240	60	0,8	1,0	6300
9	ТВФ-60-2	НТГЗ	60	0,8	2,0	10500
10	ТВФ-60-2	НТГЗ	60	0,8	2,0	6300

Трансформаторы

Станционная маркировка Наименование		1Т	2Т	4ГТ	5ГТ	6ГТ	7ГТ	8ГТ	9ГТ	10ГТ	1ТР
Тип		ТДТНГ 31500/110		ТД 31500/35	ТДНТ 80000/110	ТДТНГ 75000/110	ТДГ 75000/110			ТДЦ 80000/35	ТРДН 25000/110
Завод-изготовитель		ЗТЗ
Заводской номер		6330	7485	9490	18922	18922	24460	41176	12812	871550	13751
Схема и группа соединения		трехфазный трех-обмоточный Y0/Y0/∆ 12-11		трехфазный двух-обмоточный Y0/∆ - 11	трехфазный трех-обмоточный Y0/Y0/∆ 12-11		трехфазный двух-обмоточный Y0/∆ 11				трехфазный двух-обмоточный Y0/∆-∆-11-11
Номинальное напряжение по обмоткам, кВА	ВН СН НН	115000± (4х2,5%) 38500± (2х2,5%) 6300		38500± (2х2,5%) 6300	115000± (4х2,5%) 38500± (2х2,5%) 10500		121± 2х2,5%			38500±5%	115000± (4х2,5%)
							10500	6300	10500	6300	6300
Напряжение короткого замыкания, %		ВН-СН-16,9 ВН-НН-10,3 СН-НН-6,1	ВН-СН-16,9 ВН-НН-10,3 СН-НН-6,1	8	ВН-СН-18,7 ВН-НН-11,0 СН-НН-6,22	ВН-СН-19,5 ВН-НН-11,5 СН-НН-7,4	11,6	11,9	11,34	9,3	10,62

Характеристика оборудования химического цеха

Предочистка

Количество	Ст. №№	Тип	Диаметр, м	Характеристика загрузки				Давление в аппар., кгс/см²
					Материал	Вес, тн		Высота, м
ОСВЕТЛИТЕЛИ
2	1,2	ВТИ-1000	500-1000	18,0
Механические фильтры ХВО-1
14	1-14	Однокамерные	35-70	3,0	Антрацит 0,8-1,5 мм	13,0		2,0	6,0
Механические фильтры ХВО-2
4	1-4	Однокамерные	50-90	3,0	Антрацит 0,8-1,5 мм	13,0		2,0	6,0
Механические фильтры ХВО-3
6	1-6	Однокамерные	50-90	3,0	Антрацит 0,8-1,5 мм	13,0		2,0	6,0
Производительность - 420 м3/час
УМЯГЧЕНИЕ
Nа-катионитовые фильтры I ст.
6	№ 5,6 (2 шт.)	Прямоточные	70-120	3,0	Пьюролайт, Зеролит	10,0		2,0	6,0
	№ 1-4 (4 шт.)	Прямоточные	70-120	3,0	Пустые, на консервации
Nа-катионитовые фильтры II ст.
4	№ 5 (1 шт.)	Прямоточные	70-120	3,0	«Амберлайт», «Диаион»	5,5		1,5	6,0
	№ 6-8 (3 шт.)	Прямоточные	70-120	3,0	Пустые, на консервации
Производительность - 700 м3/час
ОБЕССОЛИВАНИЕ ХВО-1
Н-катионитовые фильтры I ст.
15	4 11	Предвключен. Прямоточные	50-140	3,0	КУ-2-8, КРS Тульсион	10 10		2,0 2,0	6,0 6,0
Анионитовые фильтры I ст.
11	0, 1-10	Прямоточные	50-100	3,0	«Амберлайт», Пьюролайт, Леватит, АН-31, АД-41	5		2,0	6,0
Н-катионитовые фильтры II ст.
6	1-6	Прямоточные	50-210	3,0	КУ-2-8 Амберлайт Дауэкс	7,7		2,0	6,0
Анионитовые фильтры II ст.
9	1-9	Прямоточные	50-115	3,0	Варион, Вафо-тит, Дауэкс, АВ-17-8,Дуалит	5,0		2,0	6,0
Производительность - 250 м3/час
ОБЕССОЛИВАНИЕ ХВО-2
Н-катионитовые фильтры I ст.
8	4 4	Предвключен. Прямоточные	50-140	3,0	КУ-2-8, КРS, Амберлайт Дауэкс	10		2,0	6,0
Анионитовые фильтры I ст.
4	1-4	Прямоточные	40-80	2,6	АН-31, АД-41 Леватит, Пьюролайт,	5		2,0	6,0
Н-катионитовые фильтры II ст.
3	1-3	Прямоточные	100-200	2,6	На консерва-ции, пустые	-		-	6,0
Анионитовые фильтры II ст.
4	1-4	Прямоточные	50-100	2,6	На консерва-ции, пустые	-		-	6,0
Производительность - 350 м3/час
ОБЕССОЛИВАНИЕ ХВО-3
Н-катионитовые фильтры I ст.
5	1-5	Прямоточные	50-130	3,4	КУ-2-8,Диаион, Леватит	10		1,8-2,0	6,0
Анионитовые фильтры I ст.
5	1-5	Прямоточные	50-130	3,4	Пьюролайт, Релит МG-1, АН-31,	10		1,4-1,6	6,0
Н-катионитовые фильтры II ст.
5	1-5	Прямоточные	50-130	3,0	КУ-2-8, КРS, Дауэкс	10		1,0	6,0
Анионитовые фильтры II ст.
5	1-5	Прямоточные	50-130	3,0	АВ-178, Варион, АТ-660	10		0,8	6,0
Производительность - 720 м3/час
КОНДЕНСАТООЧИСТКА
Механические фильтры
6 4	№ 1-6 (ХВО-1) № 1-4 (ХВО-2)	Прямоточные Прямоточные	35-70	3,0	Антрацит Антрацит		10 7,1	1,5 1,0	6,0 6,0
Фильтры активированного угля
8	№ 4-5 (ХВО-1) № 1-3 (ХВО-2)	Прямоточные	60-75	3,00	ДАК		14,2	2,0	6,0
Nа-катионитовые фильтры
8	№ 1,2,3,7,8	Прямоточные	50-140	3,00	КУ-28		5	1,5	6,0
	№ 4,5,6	На консервац.	50-140	3,00
Н-катионитовые фильтры II ст.
4	№ 1,2,3	Прямоточные	50-160	3,00	КУ-28		3,5	0,8-1,0	6,0
	№ 4	На консервац.	50-160	3,00
Производительность - 300 т/час

Баковое хозяйство

Наименование	Количество	Объем, м³	Ш, мм	Н, мм	S, м²
Баки замасленного конденсата	4	220	8542	6943	230
Баки обезмасленного конденсата	1	300	8542	6943	230
Баки очищенного конденсата	2	300	8542	6943	230
Баки умягченной воды	2	300	8542	6943	230
Промежуточные баки	5	220	6690	8923	150
Баки обессоленной воды ХВО-1	3	300	8542	6943	230
Баки-нейтрализаторы	3	280	6690	6943	150
Баки щелочи ХВО-1	2	70	гусен.	8923	-
Баки щёлочи ХВО-2	2	150
Пром. бак щёлочи	1	1,45
Бак кислоты	2	150
Пром. бак кислоты	1	1,45
Бак непрерывных продувок	1	30
Бак отмывочных вод механических фильтров	1	150
Баки сброса взрыхленных вод	4	450
Бак повторного использования	1	24
Баки частично обессоленной воды	3	300
Бак шламовых вод	1	100
Промбаки	5	220
Баки регенеративных вод (Н, Ан)	4	100-300
Бак сброса отмывочных вод	1	680
Бак отмывочных вод механических фильтров ХВО-3	1	250
Баки известково-коагул. воды	2
Баки обессоленной воды	2	400
Баки частично обессоленной воды с декарбонизаторами	5	25
Монжус едкого натра	2	30
Монжус серной кислоты	2	15

Насосы

Назначение насоса	Принятое обозначение	Тип насоса	Производительность, м3/час	Мощность эл. двигателя, кВт/час	Число об./мин	Место подключения
Насос сырой воды	НСВ-1 НСВ-4	8 НДВ 12 НДС	540 900	55 75	960 960	62 62
Перекачивающий насос осветленной воды	ПНО-1 ПНО-2 ПНО-3 ПНО-4 ПНО-5	НД 300 8 НДВ 300 Д60 12 НДС НД 300	900 540 900 900 900	200 160 250 250 200	960 1470 1480 1480 960	6 кВ 63 6 кВ 63 63
Насос умягченной воды	НУВ-1 НУВ-2 НУВ-3 НУВ-4	12 НДС 8 НДВ 12 НДС 8 НДВ	900 540 900 540	250 75 250 75	1480 1470 1480 1480	6 кВ 63 6 кВ 63 63
Насос частично обессоленной воды	НЧОВ-1 НЧОВ-2 НЧОВ-3 НЧОВ-4 НЧОВ-5 НЧОВ-6	8 НДВ 6 НДС 200 Д60 8 НДВ НД-320/50 НД-320/50	540 350 540 540 320 320	160 160 160 160 75 75	1475 1960 1470 1470 1500 1500	63 63 62 62 65 65
Насос замасленного конденсата	НЗК-1 НЗК-2 НЗК-3 НЗК-4	8 НДВ НДВ 6 НДВ 4к-8х12	540 540 360 180	160 160 55 40	1460 1460 1460 1460	62 62 63 62
Пожарный насос	НПЖ-2	ЦН-400-105	400	160	1460	62
Насос известкового молока	НИМ-1 НИМ-2 НИМ-3	4 Нф 4 Нф 4 Нф	90 90 90	20 20 20	1460 1460 1460	62 62 62
Насос перекачки извести	НПИ-2 НПИ-3 НПИ-4	Х-160/49-2 Х-160/49-2 Х-160/49-2	160 160 160	55 55 55	1460 1460 1460	62 62 62
Насос повторно-использованных вод	НПИВ-1 НПИВ-2	ПБ-100-16 ПБ-100-16	100 100	20 20	1460 1460	62 62
Насос технических нужд	НТН-1 НТН-2 НТН-3	ЦН-400-109 ЦН-400-109 КСМ 4	100 400 90	55 100 50	2950 1460 2950	62 62 63
Насос отмывочных вод механических фильтров	НОМФ-1 НОМФ-2	АР-100 АР-100	90 90	17 30	1450 1450	62 62
Насос перекачки натриевых вод	НПН-1 НПН-2	АР-100 АР-100	90 90	30 30	1450 1450
Дренажный насос	ДН	К 45/30	45	5,5	2850
Насос перекачки щелочи	НПЩ-1 НПЩ-2 НПЩ-3	К 60/45 4 Нф К 45/30	60 90 45	11 20 11	2910 1460 2910
Насос перекачки кислоты	НПК-1 НПК-2 НПК-3	4К 60/45 4К 60/45 Х-80-50	90 90 90	30 30 30	2900 2900 2900
Насос раствора коагулянта	НРК-1 НРК-2 НРК-3	К 45/30 4х12Д 3х9Д	45 90 45	11 40 30	2910 2960 2960	62 62
Насос раствора соли	НРС-1 НРС-2 НРС-3	К 60/45 АР-100 К 60/45	60 90 60	17 30 17	1450 1450 1450
Насос дозатор соли	НДС	К 45/30	45	11	2910
Насос непрерывных продувок	ННП-1 ННП-2	4 Нф АР-100	90 90	20 20	1450 1450	62 62
Насос дозировки аммиака	НДА-1 НДА-2 НДА-3	НД-1000/100 1к-1700/10 НД-1000/10	1,0 1,0 1,0	2,2 2,2 2,2	1450 1450 1450	62 62 62
Насос дозировки кислоты	НДК-1 НДК-2 НДК-3		2500 2500 2500	3 3 3	1410 1410 1410
Насос дозировки щелочи	НДЩ-1 НДЩ-2		2500 2500	3 3	1410 1410
Насос обессоленной воды	НОВ-1 НОВ-2 НОВ-3 НОВ-4	НД-200 НД-200 НД-200 НД-200	540 540 540 540	160 160 160 160	1500 1500 1500 1500	65 65 65 65
Насос обезмасленного конденсата	НОМК-1 НОМК-2 НОМК-3	НД-320-50 НД-320-50 НД-320-50	320 320 320	75 75 75	1500 1500 1500	65 65 65
Насос дозировки щелочи	НДЩ-4 НДЩ-5 НДЩ-6 НДЩ-7	НД-1600/10 НД-1600/10 НД-1600/10 НД-1600/10	1,6 1,6 1,6 1,6	3,0 3,0 3,0 3,0	1450 1450 1450 1450
Насос дозировки кислоты	НДК-4 НДК-5 НДК-9 НДК-10 НДК-11		2500 2500 2500 2500 2500	3,0 3,0 3,0 3,0 3,0	1410 1410 1410 1410 1410
Насос перекачки отмывочных вод Ан-фильтров	НПАФ-1 НПАФ-2	4х12к	90	40	2910
Насос перекачки кислых вод Н-фильтров	НПКФ	Х90/336-СД	90	75	2910
Насос сырой воды	НСВ-5 НСВ-6 НСВ-7	Д 500-65 Д 500-65 Д 500-65	500 500 500	132 132 132	1500 1500 1500	66 66 67
Перекачивающий насос известково-коагулированной воды	ПНО-6 ПНО-7 ПНО-8	Д 500-65 Д 500-65 Д 500-65	500 500 500	100 100 100	1500 1500 1500	66 67 67
Насос промывки механических фильтров	НПМФ-1 НПМФ-2	200 Д-60S 200 Д-60S	400 400	55 55	980 980	67 67
Насос непрерывных продувок	ННП-3 ННП-4	АР-100 4 Нф	90 90	30 20	1500 1460	67 68
Насос регенеративных вод механических фильтров	НР-1 НР-2	К 100/80-160 К 45/30	100/45	30 17	2900 2900	67
Насос перекачки отмывочных вод Ан-фильтров	НПАФ-3 НПАФ-4	3к-45/55 3к-45/55	45 45	17 17	2900 2900	66 67
Насос перекачки кислых вод Н-фильтров	НПКФ-2 НПКФ-3	Х-100-80-160Е СД-У2 К 100/65	100 100	30 30	2825 2825	67 66
Насос частично обессоленной воды	НЧОВ-7 НЧОВ-8 НЧОВ-9 НЧОВ-10 НЧОВ-11	Х-160/49/2	119-198	55	3000	67 67 66 66 67
Насос откачки подземных вод	НПО-1 НПО-2	Х-160/49/2 Х-160/49/2	119-198 119-198	40 40	1500 1500	67 66
Насосы дозаторы известкового молока	НДИ-1 НДИ-2 НДИ-3 НДИ-4 НДИ-5 НДИ-6	НД 1000/10 НД 1000/10 НД 1000/10 НД 1000/10 НД 1000/10 НД 1000/10
Циркуляционный насос известкового молока	ЦНИМ-1 ЦНИМ-2	ПБ-160/40 ПБ-160/40	160 160	55 55	1470 1470	66 67
Насос обессоленной воды	НОВ-5 НОВ-6	Д-200/60 Д-200/60	500 500	200 200	1470 1470	66 67
Насос дозировки аммиака	НДА-4 НДА-5 НДА-6	НД-2,5-100-10	К-14	100	1410 1410 1410
Насос раствора коагулянта	НРК-4 НРК-5 НРК-6 НРК-7		1000 1000 1000 1000	3 3 3 3	1410 1410 1410 1410
Насос откачки воды с голубого озера	1 2	ФГ-144-46 АР-100	144 90	40 30	1450 1500

Характеристика деаэрационных установок

Ст. №	Тип	Производительность	Бак-аккумулятор
Д-1,2 атм. ст.№ 1-7	ДСА-300	225	70
Д-6 атм. ст.№ 8-16	ДСП-225	225	70
Д-6 атм. ст.№ 18	ДСП-500	1000	100

Список литературы и документации

1. Паспорт турбины ПТ 60-130/13.

. Инструкции по эксплуатации турбогенераторов по эксплуатации турбогенераторов ст. №№ 9 и 10.

. Паспорт парогенератора Е-250/100 ГМ (Е-230/100 ГМ).

. Инструкция по ведению водно-химического режима теплоэнергетического оборудования Уфимской ТЭЦ-4.

. Тепловая схема ТЭЦ.

. Схемы мазутного и газового хозяйства.

. Правила технической эксплуатации электрических станций и сетей Российской Федерации РД 34.20.501 - 95.

Назначение, принцип работы и характеристика основного оборудования теплоэлектроцентрали

Назначение, принцип работы и характеристика основного оборудования теплоэлектроцентрали

Похожие работы на - Назначение, принцип работы и характеристика основного оборудования теплоэлектроцентрали
