Структурные особенности массивов скальных пород и их
влияние на устойчивость карьерных откосов
Дунаев В.А., Серый С.С., ФГУП ВИОГЕМ
Устойчивость
карьерных откосов в массивах скальных пород обусловливается главным образом
наличием в них поверхностей ослабления (трещин, разрывных нарушений, плоскостей
напластования или слоистости, прослоев пород со слабым сопротивлением сдвигу),
их ориентировкой относительно друг друга и плоскости откоса.
Массивы
скальных пород по виду и характеру проявления геолого-структурных факторов,
влияющих на устойчивость откосов, целесообразно разделить на два контрастных
структурных типа: неслоистые и слоистые.
Неслоистые
массивы представлены, как правило, магматическими породами, в которых на
фоновую прототектоническую трещиноватость накладывается собственно
тектоническая в виде трещинно-разломных систем линейного или
радиально-кольцевого типа, которые создают наиболее опасные плоскости
ослабления. В неслоистых массивах по условиям возникновения и форме обрушений
(оползней) пород в уступах (бортах) карьеров можно выделить четыре типа
структурных обстановок.
Первый
тип – квазиоднородный массив с относительно равномерной интенсивной
трещиноватостью. Опасной считается интенсивность трещиноватости при размере
образованных ею элементарных блоков менее 0,3 м и слабом сцеплении между ними.
Такие условия характерны для крупных зон разломов, особенно участков их
сочленения. Обрушение карьерных откосов в неслоистом квазиоднородном массиве
происходит по круглоцилиндрической поверхности скольжения (рис. 1,а), радиус
которой зависит от прочности породы в образце и степени структурного ослабления
горного массива. При наличии в массиве системной трещиноватости поверхность
скольжения вписывается в плоскости ослабления, созданные трещинами систем,
простирающихся вдоль уступа и падающими в сторону выемки (рис. 1,б).

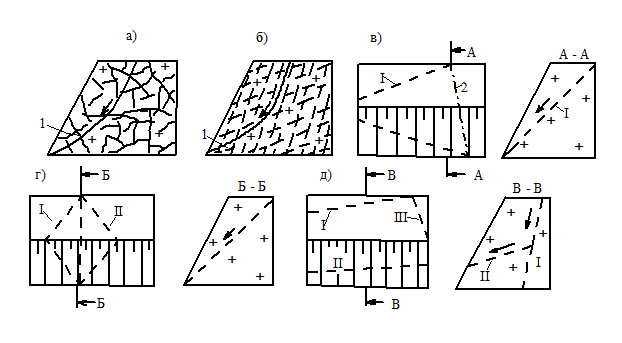

Рис.
1. Основные типы геологоструктурных обстановок, вызывающих деформации откосов
карьеров в массивах скальных неслоистых горных пород
1
– круглоцилиндрическая поверхность скольжения; 2 – плоскость отрыва породного
блока; I, II, III – разрывные нарушения (крупные трещины); стрелками показано
направление движения породного блока.
Второй
тип – поверхность ослабления в массиве (сплошная протяженная трещина или
разрывное нарушение) падает в сторону выемки под углом 25-55° и в плане
ориентирована вдоль или диагонально к простиранию уступов карьера (рис. 1,в).
Сверху она выходит на берму или за контур карьера под рыхлые отложения,
перекрывающие скальный массив. При подрезании поверхности ослабления карьерным
откосом в том случае, когда угол ее наклона превышает угол трения по этой
поверхности, происходит обрушение (оползание) породного блока. Боковые
поверхности обрушения ограничиваются обычно трещинами, поперечными к уступам
карьера. Граничное значение угла падения поверхности ослабления, равное 25°,
достаточно условно. В том случае, если она представлена увлажненным глинистым
материалом, скольжение вышележащего породного блока возможно и при меньших
значениях этого угла.
Третий
тип – две плоскости ослабления, представленные кососекущими относительно
уступов карьера трещинами, падают навстречу друг другу, образуя при своем
пересечении (сочленении) ребро, наклоненное в сторону выемки. В такой ситуации
породный блок клинообразной формы скользит вдоль ребра по лотку (желобу),
стенками которого являются указанные плоскости ослабления (рис. 1,г).
Четвертый
тип – сочетание разноориентированных сплошных трещин, падающих в сторону
выемки. Призма обрушения в данном случае ограничивается полигональной
поверхностью скольжения, образованной этими трещинами (рис. 1,д).
Наиболее
распространенными и в той или иной мере проявленными на любом достаточно
крупном карьере, разрабатывающем неслоистый горный массив, являются деформации
откосов, связанные со вторым и особенно третьим типом структурных обстановок.
Слоистые
массивы сложены осадочными (вулканогенно-осадочными) и метаморфическими
породами. В них также развиты трещины и разрывные нарушения, но главной их
особенностью является наличие слоистости и слабых прослоев (в осадочных породах
– глинистых, углисто-глинистых, в метаморфических – хлоритовых, серицитовых и
талькосодержащих сланцев). Для чехла платформы характерны массивы с
субгоризонтальным и пологонаклонным залеганием слоев, а для складчатых областей
– массивы, представленные моноклиналью, анти- или синклинальной складкой, ансамблем
складок.
Если
слоистость пород субгоризонтальна или падает от карьерной выемки, она не
участвует в формировании потенциальной поверхности скольжения, а основную роль
в этом играют трещины и разрывные нарушения. В этих случаях все рассмотренные
выше для неслоистых массивов структурные обстановки, провоцирующие деформации
карьерных откосов имеют место и в слоистых массивах. Однако для слоистых
массивов более характерны структурные обстановки, обусловленные исключительной
или основной ролью в возникновении деформаций карьерных откосов границ раздела
слоев и слабых прослоев. Следует выделить 5 главных типов таких обстановок.
Первый
тип – субгоризонтальнозалегающая (0¸5°)
слоистая толща осадочных пород относительно небольшой прочности со слабым
контактом или прослоем пород в основании борта карьера (рис. 2,а). В указанной
ситуации возможно формирование в прибортовом массиве клина давления, а затем
хрупкое разрушение пород призмы упора с вовлечением в процессе оползания больших
(до нескольких десятков миллионов кубометров) объемов пород. Такие деформации
обычно начинаются оползнем неустойчивого массива, а завершаются его обрушением.
Механизм подобных оползней-обрушений и примеры их проявления на карьерах,
разрабатывающих угольные месторождения, изложены в работе Э.Л. Галустьяна [2].

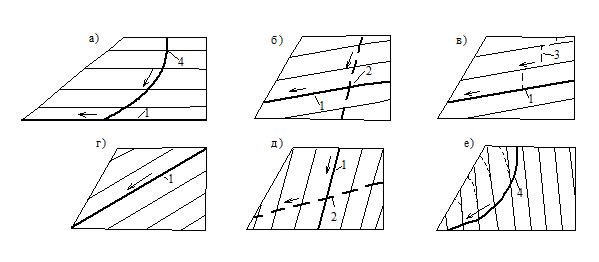

Рис.
2. Основные типы геологоструктурных обстановок, вызывающих деформации откосов
карьеров в массивах скальных слоистых
горных
пород
1
– слабый контакт или прослой; 2 – разрывное нарушение (крупная трещина); 3 –
плоскость отрыва породного блока; 4 – круглоцилиндрическая поверхность
скольжения; стрелками показано направление движения породного блока.
Наиболее
известные примеры деформаций в описанной ситуации связаны с массивами
карбонатных пород (известняков и доломитов). В частности, за время эксплуатации
карьеров Донбасса, разрабатывающих флюсово-карбонатное сырье, при пологом (до
10-12°) залегании продуктивной толщи зафиксированы десятки оползней объемом до
0,5-1 млн. м3 [4]. Неоднократно оползни объемом до 0,3 млн. м3 происходили на
участке "Западный отрог" карьера Коршуновского ГОКа, сложенном
известняками, падающими под углом 15-20° в сторону выемки.
Третий
тип – слоистость пород падает в сторону выемки под углом 25-60° и подрезается
более крутыми карьерными откосами (рис.2,г). Это самая распространенная при
открытой разработке складчато-слоистых горных массивов ситуация, приводящая к
обрушениям одного или нескольких уступов.
Четвертый
тип – в массиве крутопадающих слоистых пород имеется пологонаклонная плоскость
ослабления (разрывное нарушение), причем слоистость и это нарушение падают в
карьер, простираясь вдоль его уступов. При подрезании нарушения карьерным
откосом породный блок может оторваться от массива по границе раздела слоев и
скользить по плоскости разрывного нарушения (рис.2,д).
Пятый
тип – массив сложен яснослоистыми породами субвертикального (90 ±5-10°) залегания. Разрушение
карьерного откоса в данном случае происходит за счет изгиба, межслоевых
подвижек, разворота и опрокидывания слоев осадочных, реже метаморфических
пород. Собственно изгиб слоев, т.е. их преимущественно пластическая деформация,
наблюдается только в массивах осадочных пород относительно невысокой прочности;
в частности, на угольных месторождениях. Например, участок северо-восточного
борта разреза "Северный" (Экибастузское месторождение), сложенный
слоями с отклонениями от вертикального падения ±5°,
неоднократно деформировался при угле наклона 14¸16°,
тогда как из расчета прочности пород вкрест наслоения он должен быть устойчивым
при угле 60° с нормативной величиной коэффициента запаса устойчивости, равной
1,3 [3]. Слои крепких осадочных и особенно метаморфических пород
"изгибаются" по ломаной линии, расчленяясь на плитчатые блоки.
Локальные обрушения, вызванные субвертикальным залеганием пластов железистых
кварцитов, наблюдаются в карьерах Лебединского (западный борт), Ингулецкого
(восточный борт) и Полтавского (западный борт) горно-обогатительных комбинатов.
Следует
особо сказать о сложноскладчатых массивах метаморфических пород в фундаменте
древних платформ (месторождения железистых кварцитов). Нередко они
характеризуются изменчивым залеганием слоистости пород. Обычно эта изменчивость
не устанавливается по данным детальной разведки месторождений полезных
ископаемых, на основе которых проектируются и отстраиваются борта карьеров, что
приводит к локальным подрезаниям слоев пород карьерными откосами и их
деформациям. Наиболее распространенные причины изменчивости залегания
слоистости пород: осложнение крыльев складок флексурными изгибами и другими
пликативными нарушениями высоких порядков, ундуляции (поднятие и погружение
шарниров складок). Пликативные осложнения крыльев складок могут вызвать
деформации уступов борта карьера, ориентированного по простиранию пород, а
ундуляции создают опасную обстановку в торцевых частях карьера.
Первичная
структура скального массива любого типа (неслоистого или слоистого) существенно
усложняется его гипергенной разгрузкой за счет эрозии лежащей когда-то выше
современной дневной поверхности толщи пород и процессами выветривания. При
оценке устойчивости карьерных откосов обычно учитывается только верхняя зона дезинтегрированных
и выветрелых с существенным преобразованием первичного минерального состава
пород, которая фиксируется детальной разведкой месторождения. Нижняя зона, в
границах которой гипергенные преобразования в массе горных пород слабо заметны,
практически не изучается и не учитывается в расчетах устойчивости массива.
Мощность нижней зоны может достигать ста и более метров. При кажущейся свежести
и высоких прочностных характеристиках пород средний размер блока в ней меньше,
чем в совершенно неизмененном массиве, а по трещинам наблюдаются следы
проникновения воды и выщелачивания заполнителя. Все это снижает сцепление по
трещинам между породными блоками и в целом устойчивость массива, что
фиксируется отсутствием гладкого откола при формировании стационарных уступов
карьера в нижней зоне способом предварительного щелеобразования. Указанные
явления наблюдались авторами в карьере Ковдорского ГОКа.
Геометрия
границ зон интенсивного и слабо проявленного гипергенеза в горном массиве
подчиняется литолого-структурному контролю. По крутопадающим разрывным
нарушениям и в меньшей степени по телам пород, наиболее склонных к гипергенным
изменениям, эти зоны, обычно обводненные, уходят на большую глубину, образуя в
неизмененном массиве линейные полосы и клинья, аналогичные по своему влиянию на
устойчивость карьерных откосов прослоям слабых пород. Такие полосы и клинья
широко распространены на Михайловском месторождении КМА, причем глубина их
проникновения в массив железистых кварцитов достигает 400 м.
В
заключение следует сказать, что охарактеризованные здесь те или иные опасные с
точки зрения устойчивости карьерных откосов геологоструктурные обстановки на
каждом эксплуатируемом месторождении, где они могут проявиться, имеют свое
конкретное воплощение. Для предотвращения опасных деформаций карьерных откосов
необходимо знать структуру разрабатываемого массива в прибортовой зоне карьера.
Как правило материалов детальной разведки месторождения для этого явно
недостаточно из-за редкой сети скважин по вмещающим полезное ископаемое породам
и низкой представительности геолого-структурных данных по керну скважин.
Наиболее эффективным способом получения достаточно полной и достоверной
информации о структуре массива является детальное геологоструктурное
картирование карьерного поля и создание на базе его результатов компьютерной
модели структуры массива, позволяющей в оперативном режиме оценивать
устойчивость карьерных откосов при различных вариантах их ориентировки и
конструкции [1].
Выводы
В
неслоистых массивах главным фактором устойчивости карьерных откосов являются
трещинно-разломные системы. По условиям возникновения деформаций откосов в них
следует различать 4 основных типа структурных обстановок (квазиоднородная
среда; трещина, падающая в сторону выемки и в плане ориентированная вдоль
карьерного откоса; две кососекущие трещины, падающие навстречу друг другу и
образующие желобообразную поверхность скольжения, наклоненную в карьер;
сочетание нескольких трещин, следующих вдоль уступов карьера и имеющих разные
углы падения).
В
слоистых массивах могут иметь место все отмеченные выше структурные обстановки,
но главную роль в деформациях откосов играют границы раздела слоев и слабые
прослои. Наиболее опасные структурные обстановки при открытой разработке
слоистых массивов – субгоризонтальное залегание пород относительно небольшой
прочности со слабым контактом или прослоем в основании борта карьера; пологое
(10-25°) залегание достаточно прочных, но трещиноватых, пород с прослоями
глинистого состава (эта ситуация особо опасна, когда массив за контуром карьера
пересекается следующим вдоль него разрывным нарушением); толща пород с падением
слоистости в сторону выемки под углом 25-60° подрезается более крутыми откосами
(характерная ситуация для складчато-слоистых массивов с пликативными осложнениями
крыльев складок и ундуляциями); крутопадающая слоистая толща нарушена
пологопадающей трещиной, причем слоистость пород и эта трещина падают в карьер;
субвертикальное залегание яснослоистых пород, простирающихся вдоль уступов
карьера.
Первичная
структура скальных горных массивов существенно усложняется вертикальной
гипергенной зональностью. С точки зрения устойчивости карьерных откосов особое
внимание следует уделять нижней зоне гипергенеза, наименее изученной при
проведении детальной разведки месторождений полезных ископаемых и линейным
осложнениям коры выветривания, проникающим на большую глубину в массив
неизмененных пород.
Основным
способом получения надежных геологоструктурных данных в прибортовой зоне
карьера и оценки устойчивости его откосов на предельном контуре является
детальное геологоструктурное картирование карьерного поля и создание на его
основе компьютерной модели структуры разрабатываемого массива горных пород.
Список литературы
Дунаев
В.А., Серый С.С. Методика натурного изучения, геотехнического районирования и
моделирования структуры скальных горных массивов в условиях открытой разработки
месторождения. – "Горная промышленность", 1999, №1.
Галустьян
Э.Л. Крупномасштабные деформации бортов карьеров в слоистых породах. –
"Горный журнал", 1990, №5.
Пушкарев
В.И. К вопросу напряженно-деформированного состояния и расчета оптимальных
параметров откосов в массиве с крутопадающей слоистостью. –
"Физико-технические проблемы разработки полезных ископаемых", 1988,
№5.
Соболев
Е.Г. Исследование причин оползней пород бортов карьеров геофизическими
методами. - "Горный журнал", 1986, №11.
Для
подготовки данной работы были использованы материалы с сайта http://geomix.ru/
