Разработка технологии ремонта и регулировки модуля кадровой и строчной развертки телевизора 'Thomson'

Содержание

Введение

1. Принцип действия устройства

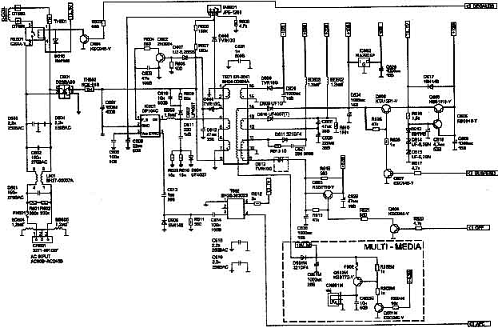

2. Принципиальная схема модуля кадровой и строчной разверток

3. Описание схемы электрической принципиальной устройства. Выходной каскад строчной развертки

4. Описание конструкции устройства

5. Поиск неисправностей и ремонт устройства

6. Послеремонтная регулировка и контроль устройства

7. Техника безопасности и производственная гигиена

Заключение

Используемая литература

Введение


В 1908 году Алан Арчибальд Кэмпбелл-Свинтон, член Королевского общества (Великобритания), опубликовал письмо в научном журнале Nature, в которой он описал, как "далекие электрического видения" может быть достигнута с помощью электронно-лучевой трубки (или "Браун" труба, в честь ее изобретателя, Карл Браун) и как передающего и приемного устройств, по-видимому первой итерации метода электронного телевидения, которая будет доминировать на поле до недавнего времени. Он расширил свое видение в своей речи в Лондоне в 1911 году, сообщается в TheTimes и журнал Рентген общества. В письме к природе опубликован в октябре 1926 года, Кемпбелл-Суинтон также объявил о Результаты некоторых "не очень успешные эксперименты", которые он провел с GM Минчин и JCM Stanton. Они пытались генерировать электрический сигнал, проецируя изображение на селен покрытые металлической пластине, которая была одновременно сканируется пучком лучей катода. Эти эксперименты проводились до марта 1914 года, когда умер Минчин, но они были позже повторены две разные команды в 1937 году, Г. Миллер и JW Странные от EMI, и Г. Iams и А. Роуз из RCA. Обе команды преуспели в передаче "очень слабые" изображения с оригинальным селен покрытием пластины Кэмпбелл-Суинтон. Хотя другие экспериментировали с использованием электронно-лучевую трубку в качестве приемника, концепцию с помощью одного как передатчик был роман. К концу 1920-х годов, когда электромеханического телевидения по-прежнему внедряется несколько изобретатели уже работают отдельно по версиям Всеэлектронных передающих трубок, в том числе Филона Фарнсворт и Владимир Зворыкин в Соединенных Штатах, и Кальман Tihanyi в Венгрии.

декабря 1926 года, KenjiroTakayanagi продемонстрировала телевизионную систему с 40-линия резолюцию, которая используется ЭЛТ-монитор на Hamamatsu Промышленные средней школы в Японии. Этот прототип еще на выставке в Takayanagi мемориальный музей в Shizuoka университета, Hamamatsu Campus. Его исследования в создание производства модели были остановлены в США после того, как Япония проиграла второй мировой войны. Это был первый рабочий пример полностью электронный телевизионный приемник.

сентября 1927 года, Фарнсворта изображения Dissector камеры трубки переданы первые изображения, просто прямую линию, в его лаборатории на 202 Грин-стрит в Сан-Франциско. К 3 сентября 1928 года Фарнсворт была разработана система достаточно на проведение демонстрации для прессы.

В 1929 году система была улучшена за счет устранения двигателя-генератора, так что его телевизионной системы в настоящее время не имели механических частей. В том же году, Фарнсворт переданы первые живые человеческие образы с его системой, в том числе три с половиной дюйма образ жены Elma ("Pem") с закрытыми глазами (возможно, из-за яркого освещения не требуется).

Между тем, Владимир Зворыкин был также экспериментировать с электронно-лучевой трубки для создания и отображения изображений. Во время работы в Westinghouse Electric Corporation в 1923 году, он начал развивать электронные трубки камеру. Но в 1925 году демонстрацию, изображение было тусклым, имели низкую контрастность и неточное определение, и была неподвижной. изображение трубки Зворыкин никогда не получила за пределы лаборатории этапа. Но RCA, которая приобрела патент Westinghouse, утверждает, что патент за 1927 диссекторе изображение Фарнсворт был написан настолько широко, что было бы исключить любое другое электронное устройство обработки изображений. Таким образом, RCA, на основе 1923 года заявка на патент Зворыкин, поданному патент вмешательства иск против Фарнсворт. Патентное ведомство США эксперт не согласился в 1935 решением, находя приоритет изобретения для Фарнсвортпротив Зворыкин. Профессор утверждает, что система 1923 Зворыкин был бы не в состоянии производить электрическую изображения типа оспорить его патента. Зворыкин получил патент в 1928 году для версии цвет передаче его 1923 патента, он также разделил свое оригинальное приложение в 1931 году. Зворыкин был не в состоянии или не желают представить доказательства рабочую модель своего трубы, которая была основана наего 1923 патента. В сентябре 1939 года, после потери обращение в суд и решил идти вперед с коммерческим производством телевизионной техники, RCA согласился заплатить Фарнсворт US $ 1 млн. (эквивалент $ 13,8 млн. в 2006 году) в течение десятилетнего периода, в Помимо лицензионных платежей, на использование патентов Фарнсворта.

Проблема низкой чувствительностью к свету приводит к снижению электрической мощности от передачи или "Камера" трубы будет решена начале Tihanyi в 1924 году. Его решение было камере трубы, которая накапливается и хранится электрические заряды ("фотоэлектронов") в трубке в течение каждого цикла сканирования. Устройство было впервые описано в заявке на патент он подал в Венгрии марта 1926 по телевизионной системы он назвал "Radioskop". После дальнейших уточнений включен в 1928 патентной заявке, Tihanyi был удостоен патента на камеру трубы во Франции и Великобритании в 1928 году, и обратился за патентами в США в июне следующего года. Хотя его прорыва, будут включены в проект RCA Система " иконоскопа "в 1931 году, патент США на передачу трубы Tihanyi не будет предоставлено до мая 1939 года. Патент на его приемной трубки были предоставлены в октябре прошлого года. Оба патента были куплены RCA до их утверждения. Идея заряда и хранения (с различными и очень разные технологические решения) по-прежнему остается в качестве основного требования для всех типов современных датчиков изображения до сего дня.

Развитие продолжается по всему миру. На шоу Берлинского радио в августе 1931 года Манфред фон Арденне дал публичную демонстрацию телевизионного системы с использованием ЭЛТ для передачи и приема. Тем не менее, Ardenne не разработали камеру трубки, используя CRT, а не как летающий месте сканер для сканирования слайдов и пленок. Фило Фарнсворт дал первую публичную демонстрацию в мире все электронные системы телевидения, с использованием живой камеры, в институте Франклина в Филадельфии 25 августа 1934 года, и в течение десяти дней после этого.

В 1933 году RCA представила улучшенные трубки камеру, которая полагалась по обвинению принцип хранения Tihanyi в. Дублированный иконоскопа по Зворыкин, новая трубка была чувствительность к свету около 75000 люкс, и, таким образом утверждается, гораздо более чувствительны, чем изображение диссекторе Фарнсворта. [править] Однако, Фарнсворт преодолел свои проблемы власти с его изображением Dissector благодаря изобретению совершенно уникальный "мультипакторного" устройство, которое он начал работу над в 1930 году, и продемонстрировали в 1931 году. Эта небольшая трубка может усиливать сигнал сообщению, 60-й властью или лучше и показал большие перспективы во всех областях электроники. Проблема с мультипакторного, к сожалению, было то, что он носил при неудовлетворительной скорости.

В Британии EMI команда инженеров под руководством Исаака Шенберга применяться в 1932 году на выдачу патента на новое устройство, которое они назвали "Emitron", которые легли в центре камеры, которые предназначены для BBC.2 ноября 1936 года, 405-трансляция службы использовании Emitron начал в студии в AlexandraPalace, и передается из специально построенных мачта на вершине одной из башен викторианском здании. Это чередовать в течение короткого времени с механической системой Бэрда в соседней студии, но был более надежным и заметно выше. Это была первая регулярная в мире телевидения высокой четкости службы.

Оригинальное американское иконоскопа был шумным, имел высокое соотношение сигнал помехи, и в конечном итоге дало неутешительные результаты, особенно по сравнению с высоким разрешением механических систем сканирования, то становятся доступными. EMI команда под руководством Исаака Шенберг проанализировали, как иконоскопа (или Emitron) производит электронный сигнал и пришли к выводу, что его реальная эффективность только около 5% от теоретического максимума. Они решили эту проблему путем разработки и патентования в 1934 году два новых труб камера название Супер-Emitron и CPS Emitron. супер-Emitron было десять-пятнадцать раз более чувствительный, чем оригинальный Emitron и иконоскопа трубы и, в некоторых случаях это соотношение было значительно больше. Он был использован для вещания за пределами на BBC, в первый раз, на День перемирия 1937 года, когда широкая общественность могла наблюдать в телевизоре, как король возложит венок Cenotaph. [59] Это был первый раз, когда кто может транслировать живые сцены улице от камер, установленных на крыше здания соседа, потому что ни Фарнсворт, ни RCA могли сделать то же самое перед Fair 1939 в Нью-Йорке мира.

модуль развертка кадровая строчная

1. Принцип действия устройства


Задачей блоков развертки является создание растра на экране кинескопа, выполнение всех необходимых корректировок геометрии, а также подвод к кинескопу всех необходимых напряжений. В модели ICC19 не предусмотрен блок динамической коррекции четкости изображения. Коррекция искажений растра, вызванных влиянием поля Земли, выполняется специальным отдельным модулем и только тогда, когда это необходимо. Блок модуляции скорости выборки SVM (интенсивности потока в кинескопе) помещен на плате ЭЛТ (электронно-лучевой трубки) кинескопа. В версии 50 Гц блок четкости является частью платы ЭЛТ кинескопа. Для версии 100 Гц была разработана специальная плата блока развертки (SFB 4000 00), которая крепится отдельно к жесткому основанию. В обеих версиях блок развертки подразделяется на следующие функциональные подблоки:

контроллер развертки (для 50 Гц: часть интегральной схемы STV2161, а для 100 Гц - часть интегральной схемы STV2162)  - строчная развертка - блок управления строчной разверткой - источник высокого напряжения - трансумножительHV - корректор искажений растра, вызванных влиянием магнитных полей в направлении восток-запад; диодный модулятор - кадровая развертка - система защиты Основной частью блока развертки является управляемый магистралью I2C-Bus микроконтроллер изображения STV2161/2. Все настройки по корректировке контуров развертки и кинескопа выполняются магистралью I2C-Bus.

В версии 50 Гц контроллер полностью выполняет преобразования видеосигнала изображения, осуществляет синхронизацию и выборку изображения. Этот прибор также влияет на работу импульсного преобразователя SMPS.

В версии 100 Гц преобразование сигнала изображения и операцию строчного сканирования 2H выполняет контроллер STV2162. Интегральная схема STV2162 содержит внутренний генератор для фазы Start-Up (запуск). Частота строк без импульсов синхронизации строк на входе H_Input контроллера развертки непосредственно зависит от частоты таймера. Блок управления строчной разверткой генерирует основные токи для управления импульсным транзистором. Он работает в режиме преобразования заднего фронта импульса развертки для того, чтобы дать возможность применить управляющий трансформатор малых габаритов (см. решение в модели ICC10/11).

Трансформатор строк подает следующие токи питания:

анодный ток EHT · ток статической фокусировки FOCUS

ток питания усилителей изображения напряжением +200В

ток обратного горизонтального хода луча H +UVFB · ток напряжением 13 В

ток питания накаливания кинескопа.

Контур диодного модулятора имеет параболическую характеристику для корректировки подушкообразных искажений растра кинескопа. Диодный модулятор также содержит дроссель корректировки линейности и, если это необходимо, выполняет динамическую корректировку для удвоенной частоты строк. Усилитель кадровой развертки TDA8177F управляется пилообразным напряжением от интегральной схемы STV2161/2. Сигнал обратной связи генерируется пропорционально падению напряжения на измерительном резисторе контура усилителя. Таким образом формируется замкнутый контур кадровой развертки с большой температурной стабильностью. Система защиты контролирует все выходные токи развертки. Она также реагирует на разрывы в строчной и кадровой развертке, на замыкания в отклоняющих системах и на появление слишком большого тока EHT, который может повредить кинескоп. Но эта система защиты не предохраняет от слишком большого излучения. Информация системы защиты (SAFE), поступающая от системы развертки, скапливается в одной точке накопления, куда также поступает информация от импульсного блока питания SMPS. Если поступила информация системы защиты, то величина напряжения тока на выводе 28 интегральной схемы STV2161/2 (BREATHING) понижается внешним транзистором до 0 В. Интегральная схема STV2161/2 реагирует на это, переключая устройство в режим выключения OFF (через STANDBY), и пытается дважды выполнить повторный запуск телевизора. Если это не даст положительного результата, то интегральная схема STV2161/2 установит внутренний бит Power-fail (сбой питания). Микроконтроллер прочтет этот бит.

Подробное описание контуров

Процессор развертки STV2161 - процессор для 50 Гц

Интегральная схема STV2161 заменила STV2160, которая применялась ранее в модели ICC9.

Данная схема:

позволяет управлять при помощи магистрали IIC блоком корректировки геометрии растра по направлению East-West (амплитуда E-W, ширина горизонтальная, установка H, форма E-W, наклон E-W);

содержит интегральный генератор пилообразного тока кадровой развертки с контуром управления амплитудой;

позволяет осуществлять управляемую через магистраль межстрочную выборку;

обеспечивает вертикальную корректировку величины (BREATHING);

позволяет устанавливать через магистраль параметры кадровой развертки (амплитуда, положение, корректировка S);

осуществляет панорамирование кадровой развертки и устанавливает постоянные точки для корректировки S;

выполняет вертикальное гашение;

осуществляет корректировку угловых зон экрана по направлению E-W.

В режиме STANDBY питается лишь часть магистрали I2C-Bus. В результате действия бита S_ON-bit, генерированного программой, интегральная схема STV2161 начинает мягкий запуск контуров регулировок импульсного преобразователя SMPS и блока управления H. Ток SMPS управляет транзистором, включающим трансформатор LP070, который регулирует работу блока импульсного питания (со стороны первичной обмотки трансформатора). Мягкий запуск осуществляется зарядкой внешнего конденсатора на выводе CSOFT/ST2161. Ток зарядки присутствует во время мягкого запуска и во время нормальной работы в режиме ON. Ток разрядки присутствует в режиме перезарядки для того, чтобы был возможен повторный запуск после полной разрядки конденсатора. Быстрая разрядка совершается в случае переключения телевизора в режим OFF (обычно через S_ON-bit=0). Интегральная схема STV2161 содержит петлю Ф1 для контуров выборки изображений, а также петлю Ф2 для корректировки времени запоминания состояния выходного транзистора строчной развертки. Для того, чтобы замкнуть петлю Ф2, подводится плюсовая часть графика обратного хода H от индуктивного делителя, который через два последовательно соединенных резистора подсоединяется к компаратору тока с высоким импедансом на выходе33/STV2161. Положительным выравнивающим по горизонтали напряжением является уровень 2,8 В, а отрицательным выравнивающим по горизонтали напряжением является уровень 1,2 В. Уровень порога определяет VCC/4 и составляет 2 В. Если STV2161 не получит сигнала H_REF, то после некоторого времени он самостоятельно отключит телевизор. Интегральная схема STV2161 генерирует избыточный горизонтальный сигнал гашения (Blanking), отнесенный к сигналу H_REF. Сигнал Blanking до встречи с сигналом H_REF носит название OBR - избыточный правый сигнал гашения, а после - OBL - избыточный левый сигнал гашения. Длительность обеих частей сигнала гашения можно симметрично (но не независимо друг от друга) устанавливать шагами по 4 бита в диапазоне от 0 по 8,5 мкс. Внутренний релаксационный генератор (заряжает/разряжает внутренний конденсатор) работает с частотой 2 МГц. Частоту горизонтального генератора VCO можно точно настраивать при помощи магистрали в диапазоне от 15500 Гц до 15750 Гц шагами по 125 Гц. Петля Ф1 помещается внутри контура сигнала H_REF, используя внутренний опорный сигнал Ф1_REF. Управляющий сигнал кадровой развертки, называемый FRAME_DR, вырабатывается одновременно источником тока. Этот источник вырабатывает выходной ток в диапазоне - 100 мкА-+100 мкА при выходном напряжении, изменяющемся в диапазоне 1 В-5 В. Это позволяет управлять группой интегральных схем, которые содержат выходные блоки мощности кадровой развертки и которые имеют разные базовые напряжения. Информация трансумножителя DST об интенсивности потока кинескопа используется для выполнения вертикальных корректировок BREATHING. Функция BREATHING модулирует вертикально отклоняющий пилообразный ток информацией о токе кинескопа. Корректировка растра по направлению East-West (восток-запад) реализуется в результате использования усилителя ошибки и источника тока. Источник тока управляет транзистором в схеме Дарлингтона. Сигнал обратной связи, поступающий с коллектора этого транзистора к массе и VCC1, разделяется тремя резисторами диапазонов. Это необходимо для того, чтобы правильно установить диапазоны работы блока корректировки E-W.

STV2162 - процессор для 100 Гц

Контур, содержащий STV2162 и образующий все необходимые для системы развертки сигналы, находится на главной плате вблизи разъема модуля видео. Такое конструкционное решение выбрано для минимизации расстояния между таймером, подающим сигнал 27 МГц, и его потребителями. Функции выборки изображения и управления блоком импульсного питания SMPS почти такие же, как описано выше для STV2161. Разница заключается лишь в функционировании вертикальной амплитуды в режиме Zoom. В решении STV2162 первый обратный вертикальный ход луча стартует точно в момент окончания выборки. Далее создается ток на уровне минус 20%, и второй обратный вертикальный ход луча генерируется в момент до старта последующего рабочего кадра. Таким образом образуется постоянное межпиковое напряжение для управления вертикальным рабочим ходом луча во всех режимах, в том числе в Zoom, хотя в них имеются различные значения шага (наклона).

Усилитель кадровой развертки

Катушка кадровой развертки включается между источником постоянного тока +13 В и выводом интегральной схемы TDA8177F для сохранения отрицательного напряжения выходного блока кадровой развертки. Полная выходная мощность, необходимая для отклонения луча по вертикали (рабочего следа луча), поступает на интегральную схему TDA8177F от шины +UVERT. Для обратного хода луча питание берется из специального тока возврата +UVFB. Ток +UVFB формируется трансумножителем DST (от срабатывания по заднему фронту при втором такте работы трансформатора). Применение интегральной схемы с отдельным внешним питанием для обратного хода луча имеет тот плюс, что можно использовать необходимые напряжения для формирования рабочего и обратного хода луча, независимые друг от друга, для более точного подбора к любому типу кинескопа. Это необходимо для 100 Гц-варианта из-за сложностей с поддержанием постоянной температуры интегральной схемы TDA8177F.

Основной принцип действия

Во время первой половины периода выборки (верхняя половина изображения) ток отклонения поступает от сети питания 26 В через катушку отклонения по вертикали BF001 к конденсатору CF015, который на данный момент выступает в качестве источника тока. Во второй половине периода выборки ток поступает в обратном направлении от конденсатора CF015 (который в этом случае является источником питания) через отклоняющую катушку кадровой развертки к выходу из блока питания кадровой развертки и далее к массе. Примечание. Шина напряжения 13 В не потребляет ток кадровой развертки до тех пор, пока ток от конденсатора CF015 остается достаточно большим. Для некоторых кинескопов требуется незначительный постоянный ток, который необходим для центровки кадровой развертки. Лишь этот постоянный ток (DC меньше 40 мА) будет отбираться от источника напряжения 13 В или поступать к нему в зависимости от направления вертикального смещения.

Вертикальная корректировка S

Чем более плоскими становятся экраны кинескопов, тем более важным становится соответствующее формирование тока кадровой развертки. Чтобы получить хорошую вертикальную линейность изображения, следует иметь пилообразный ток отклонения V, который образуется 'S'-образной параметрической характеристикой. Управляющий пилообразный ток должен подвергнуться предварительной корректировке типа 'S' для компенсации искривления плоскости экрана кинескопа. Вместо корректировки типа 'S' часто говорят о корректировке тангенциальной ошибки, т.к. для определения параметров компонентов, необходимых в управляющем контуре, используются касательные к отдельным токам кривой типа 'S'. Чтобы скорректировать линейный график нарастания напряжения пилообразного тока, необходимо наложить на него напряжение параболической формы. Этого можно добиться, применив внешнюю RC-цепочку (как в модели TX91). Однако для версии Zoom нужно было бы каждый раз адаптировать этот блок отдельно к каждому из режимов Zoom. Схема STV2161/2 имеет внутреннюю встроенную 'S'-корректировку и возможность регулировки ее амплитуды. 'S'-корректировка начинается в момент прохождения пилообразного тока через верхний порог напряжения А и кончается, когда пилообразный ток проходит через нижний порог напряжения В. Напряжения порогов связываются непосредственно с гашением по вертикали (Blanking) неиспользуемой части изображения и регулируются магистралью. Примечание. Вертикальная стабилизация амплитуды зависит главным образом от температурного коэффициента Rsens. Rsens в нижеуказанной схеме в виде блока состоит из четырех резисторов (RF012, RF023, RF024, RF025) мостовой схемы, и его задачей является компенсация температуры по изменению сопротивления Rsens.

Строчная развертка

Блок управления

Трансформаторный блок управления транзистором высокого напряжения строчной развертки работает в режиме "вперед" (т.е. срабатывает по заднему фронту импульса). Положительное напряжение зависит от цикла управляющего тока и появляется на конденсаторе CL005, который образует т. н. "виртуальную заземляющую массу". Входное напряжение первичной обмотки импульсно изменяется, на нем появляется положительное или отрицательное напряжение относительно виртуальной массы. Применение указанного режима работы потребует увеличения габаритов управляющего трансформатора, т.к. ферритовый сердечник намагничивается симметрично. Это позволяет стабилизировать ток базы путем регулировки входного напряжения. Нет необходимости включать резистор последовательно с базой транзистора, т.к. ток базы измеряется на резисторе RL013 со стороны первичной обмотки. Изменения напряжения питания или напряжения база-эмиттер регулируются линейным действием характеристики транзистора TL002. Этот транзистор имеет обратную связь с эмиттером, что обеспечивает независимую от температуры регулировку тока базы. Компоненты RL012 и CL003 создают оптимальную форму изменения тока базы транзистора L030 для минимизации потерь от насыщения. Транзистор TL001 менее насыщен, когда транзистор TL030 заблокирован и замкнут на коллектор регулирующего транзистора TL002. В этом случае отключение выходного транзистора не будет подвергаться влиянию модуляции внешними помехами в регулировочной петле. Если TL001 заблокирован низким уровнем тока H_DRIVE, напряжение на коллекторах транзисторов TL001 и TL002 регулируется оптимальным током базы для установки рабочего режима выходного транзистора TL030.

Диодный модулятор

Диодный модулятор применяется для модулирования тока строчной развертки с минимальным влиянием на величину высокого напряжения. Этого можно добиться только тогда, когда на ток, протекающий через первичную обмотку, не влияют изменения тока внутри контура развертки. Диодный модулятор является переходным соединением двух контуров с одинаковой резонансной частотой. Одну ветвь переходника составляет катушка индуктивности LL029 вместе с индуктивностью CL032, соединенной последовательно c CL029, а вторая ветвь состоит из отклоняющей катушки вместе с конденсатором возврата CL031, соединенных последовательно с CL037. Компоненты LC обоих контуров, таким образом, одинаковы. Индуктивный делитель CL031, CL032 подает управляющее интенсивностью луча напряжение на конденсатор CL032. Результирующее напряжение можно увидеть на конденсаторе CL029, если диодный модулятор не будет нагружен. В этом случае остается минимальная величина переменного напряжения на отклоняющей катушке, а также поступает минимальный ток отклонения. Напряжение питания для отклоняющей катушки строчной развертки уменьшается до уровня напряжения на конденсаторе CL029. При включении CL029 в цепь появляется полное напряжение на отклоняющей катушке, и ток отклонения становится максимальным. Ток во время рабочего хода луча поступает из индуктивности CL029, так что энергия, накопленная в индуктивности LL029, становится меньше к началу следующего обратного хода луча. Результатом этого является уменьшение напряжения на CL032. Поэтому контур управления обратным ходом луча можно охарактеризовать как два контура отклонения, соединенные последовательно, которые работают на одинаковой частоте. В случае модели 100 Гц индуктивности LL030 и LL032 гасят переходные состояния неопределенных токов и таким образом исключают появление высокочастотных помех. Катушка CL030 подбирается вместе с индуктивностью первичной обмотки трансумножителя DST таким образом, чтобы не менять частоту во время возврата в "нижней" фазе работы диодного модулятора. Без конденсатора CL030, диод DL030 мог бы включиться к концу обратного хода луча, в зависимости от амплитуды кадровой развертки изображения. Компоненты LL034 и CL033 образуют резонансный контур динамической "S"-корректировки. Для корректировки линейности строчной развертки этот контур настраивается на удвоенную DL034, DL036, RL036 и CL036, образует гасящий контур для гашения колебаний (в конденсаторе "S"-корректировки CL037), которые возникают вследствие быстрого изменения тока луча кинескопа.

Корректировка искажений геометрии по направлению Восток-Запад (E-W)

Корректировка по направлению E-W выполняется с помощью усилителя ошибки совместно с источником тока. Источник тока управляет работой транзистора в схеме Дарлингтона. Сигнал обратной связи поступает от коллектора этого транзистора и распределяется на массу и VCC1 тремя резисторами. Это сделано для правильного выбора диапазона работы схемы корректировки В-З. Можно минимизировать потребление энергии на строчную развертку в состоянии BREATHING путем подвода некоторой информации о токе луча через компоненты RL022, RL021, RL023, DL023 и CL023 на вход обратной связи В-З. Такое решение реализовано в модели ICC9.

Динамическая "S"-корректировка (корректировка 2Н)

Кинескопы с плоским экраном характеризуются своеобразной деформацией геометрии растра. Корректировка этих деформаций называется "динамической корректировкой S" или "корректировкой 2Н". Корректировка 2Н осуществляется группой контуров, состоящих из автотрансформатора и конденсатора. Резонансная частота составляет 76 кГц для модели 100 Гц и 38 кГц для модели 50 Гц. Ток от этих групп контуров добавляется к току отклонения.

Контур защиты

Контур защиты отслеживает все выходные напряжения, идущие от системы развертки. Реагирует он также на размыкание контура развертки (строчной и кадровой) и замыкание контуров развертки. Информация защиты систем развертки (т. н., "SAFE") скапливается в некоей точке накопления, как и сигналы некоторых информационных линий блока питания SMPS. Если появится сигнал защиты, вывод BREATHING схемы STV2161/2 переключится на массу через внешний транзистор TP170 или TL062. Интегральная схема STV2161/2 среагирует на это отключением питания (quasi STANDBY), потом дважды попытается включить приемник. Микроконтроллер получает информацию об отключении систем отклонения, которое произошло из-за слишком низкого напряжения электросети и информацию о появлении состояния BREATHING на проверяемой линии тока +BV. Если информация о событии BREATHING является причиной появления сигнала Power-fail, то наступает повторный запуск систем отклонения, организованный STV2161/2. Это означает, что линия тока 13 В получит снова высокое состояние. Только после третьего раза ввод BREATHING будет переключен на шину заземления GND через внешний контур, после чего STV2161/2 установит внутренний бит сбоя питания POWER-FAIL. Этот бит будет прочтен микроконтроллером. Программа отреагирует на это высвечиванием кода ошибки посредством светодиода STANDBY-LED. Действие BREATHING зависит от двух транзисторов, из которых: * Транзистор TP170 реагирует на исчезновение тока в электросети, поэтому его действие задерживается на время, за которое должны установиться все токи. Реализуют это две цепи задержки. Первая, которая является активной лишь в фазе запуска отклонения, состоит из резистора RP179 и конденсатора CP179. Когда CP179 заряжается через резистор RP179, транзистор TP175 пропускает ток. Результатом этого является то, что напряжение на конденсаторе CP171 поддерживается на уровне около VCC1 * (RP172/ (RP172+RP175)). Когда емкость CP179зарядится, транзистор TP172 перейдет в состояние высокого импеданса. После этого включается вторая цепь задержки, состоящая из компонентов RP172 и CP171. Зарядка емкости CP171 прерывается переключением коллектора TP175 на массу при помощи сигнала SAFE, но до того напряжение на CP171 становится достаточно большим, и BREATHING срабатывает через TP170. Вышеупомянутое действие имеет место только тогда, когда во время запуска отклонения все идет нормально. Применение двух цепей задержки позволяет воспользоваться более длительным временем задержки (задержка 1 плюс задержка 2) при запуске систем отклонения, плюс короткое время реакции (только задержка 2) в случае повреждения, которое может возникнуть во время работы телевизора. Конденсатор CP179 будет быстро разряжен через диод DP179, если будет отключена развертка (VCC1 обретает уровень 0 В). * Транзистор TL062 срабатывает непосредственно без цепи задержки при выводе BREATHING. Это возможно, т.к. транзистор TL062 начинает проводить в тот момент, когда уровень на прямом входе (вывод 3) операционного усилителя IL062 выше опорного уровня VCC1 на инверсном входе (вывод 2). Источником сигнала для вывода 3/IL062 является выпрямленное напряжение Uprot от обмотки трансумножителя DST (4 витка). Этот сигнал является зеркальным отражением высокого напряжения EHT. Когда величина высокого напряжения EHT станет слишком большой (более 30-40 кВ, в зависимости от чувствительности), действие систем отклонения прекратится. Сигнал 9VREG, управляющий линией напряжения +13 В, контролируется контуром, который состоит из компонентов DL072 и RL072. Если напряжение линии 9VREG будет ниже 3 В, сигнал SAFE будет снижен до слишком низкого значения, чтобы транзистор TP175 включился. Сигнал SAFE подключается к линии источника +5 В блока импульсного питания SMPS через диод DP170. Дополнительная информация о токе луча на выводе 1 трансумножителя DST может перевести сигнал SAFE в низкое состояние (при помощи компонентов DL070, RL070). Если ток луча из-за какого-либо дефекта возрастет до 3 мА, сигнал Beam станет настолько низким, что SAFE перейдет в низкое состояние. В модели 100 Гц, в которой дроссель цепи накала имеет небольшую индуктивность (13,5 мкГн), существует особая часть контура защиты, которая реагирует на замыкание накала. Выпрямленный ток накала (RL146, DL147, CL146 и RL147) подводится через компоненты DL148 и RL149 до появления сигнала SAFE. Центральная точка диодного модулятора и сигнал MODULATOR проверяется на наличие чрезмерно высокого напряжения. Если напряжение в этой точке превысит опорный уровень, задаваемый делителем, который состоит из RL069, RL068, RL067, RL066 (CL067 в случае диодного модулятора с внутренней корректировкой подушкообразных деформаций) и диода DL067, сигнал SAFE переключается на низкое состояние уровня через транзистор TL063 и резистор RL073. Транзистор TL063 может управляться также выводом 7 интегральной схемы IL062 (высокое состояние), если сигнал на инверсном входе (вывод 6) будет ниже опорного сигнала на прямом входе (VCC1 на выводе 5). Это происходит при разрыве контура развертки. Микроконтроллер может создать сигнал BREATHING путем доведения сигнала SAFE до массы через транзистор TR102. Это единственная возможность реакции микроконтроллера, когда заблокирована магистраль I2C BUS.

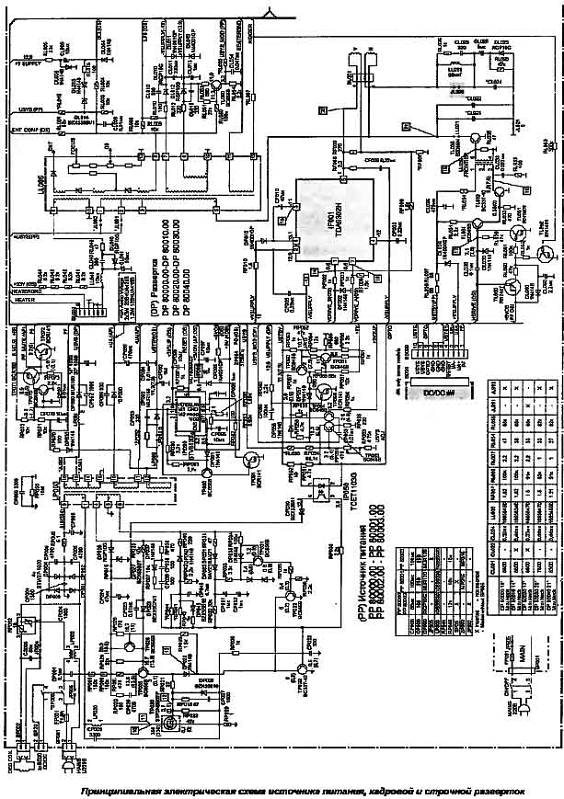

2. Принципиальная схема модуля кадровой и строчной разверток



3. Описание схемы электрической принципиальной устройства. Выходной каскад строчной развертки


Выходной каскад строчной развертки состоит из предварительного усилителя, собственно выходного каскада, усилителя схемы коррекции геометрических искажений растра. Предварительный усилитель выполнен по бестрансформаторной схеме на транзисторах TL60. TL63. Предварительный усилитель формирует управляющий ток базы транзистора выходного каскада TL19 необходимой формы, обеспечивая его оптимальное открывание и закрывание.

Импульсы запуска строчной развертки с вывода 32 микросхемы IV01 через защитный резистор RL48 и делитель на резисторах RL68 RL69 поступают на вход предварительного усилителя (база транзистора TL63). Транзистор TL63 управляет двухтактным усилительным каскадом на транзисторах TL61 и TL62. В момент прохождения импульса за счет базового тока транзистор TL63 открывается, а транзистор TL60 закрывается. Это приводит к тому, что ток, протекающий от проводника питания VCC1 через резистор RL67 (диод DL65 заперт) и базу транзистора TL62 - открывает его. Транзистор TL61 закрывается, так как закрыт транзистор TL60. При этом за счет разряда конденсатора CL63 через дроссель LL63 и открытый транзистор TL62 в базе транзистора TL19 протекает обратный ток, закрывающий этот транзистор.

После окончания импульса запуска транзистор TL63 закрывается, что приводит к открыванию транзистора TL60. В этот момент за счет протекания тока от проводника питания через резистор RL61, открытый транзистор TL60 и диод DL65 закрывается транзистор TL62 и током через резистор RL63 открывается транзистор TL61. При этом транзистор TL19 открывается за счет протекания тока в его базовой цепи от источника питания через дроссель LL61, открытый транзистор TL61, дроссель LL63 и резистор RL60, диоды DL64, DL66. DL70, резистор RL65 и переход база - эмиттер транзистора TL19. На осциллограммах L-1 и L-2 показана форма сигналов импульсов запуска в соответствующих точках схемы.

Для блокировки предварительного усилителя в дежурном режиме напряжение в базовую цепь транзистора TL60 через резистор RL67 подается от источника питания (VCC1) микросхемы IV01. В нормальном режиме питание предварительного усилителя осуществляется напряжением 7.5 В, формируемым в выходном каскаде строчной развертки. В дежурном режиме предварительный усилитель записывается напряжением 10 В, поступающим от источника питания. Это напряжение подается через ключевой каскад на транзисторах TL64, TL65. В нормальном режиме этот ключевой каскад запирается напряжением 13 В, также формируемым в выходном каскаде строчной развертки. Схема защиты по напряжению (от превышения напряжением питания порогового уровня) реализована на элементах DL63, DL60, RL59, CL62. Пороговый уровень схемы защиты определяется номиналами резистора RL59 и резистора RP97 источника питания.

Мощный транзистор выходного каскада TL19 и демпферные диоды DL21, DL22 образуют двусторонний электронный ключ. Напряжение на который подается от источника питания (USYS) через первичную обмотку строчного трансформатора LL05 (выводы 3 - 2), фильтр на элементах LL23 CL23 RL23 и помехоподавляющую индуктивность, образованную надетой на вывод транзистора ферритовой трубкой. Нагрузкой двустороннего электронного ключа является строчная отклоняющая система кинескопа, подключенная через контакты 1 и 3 соединителя BL01 последовательно с корректирующей цепью из LL26 RL26, контакты 3 и 2 соединителя BL02 (при отсутствии модуля ZOOM), DL28 CL40 CL27, CL24, диод DL22. Строчная отклоняющая система подключается к контактам 1 и 3 соединителя BL01 через модуль SUB 2Н (рис.5.7) и при установке сверхплоского кинескопа - через модуль NS. При подключении к контактам соединителя BL02 модуля ZOOM на плате базового шасси дополнительно устанавливаются элементы CL25, DL25, RL25. Номиналы элементов фильтра LL23 CL23 RL23 зависят от конкретного типа применяемого строчного трансформатора.коррекция отклоняющего тока осуществляется конденсатором CL24, а также цепью CL27 CL40 RL30 DL28. Регулятор линейности строк реализован на элементах LL26 и RL26. Индуктивность LL08 определяет номинальный размер строк по горизонтали.

В этот момент ток через строчные отклоняющие катушки протекает по цепи: строчные отклоняющие катушки, корректирующий контур модуля SUB 2Н или NS, контакт 1 соединителя BL01, регулятор линейности строк LL26 RL26, контакты 3, 2 соединителя BL02 (модуль ZOOM не установлен), корректирующая цепь CL27 CL40 RL30, конденсатор CL24, диод DL21, контакт 3 соединителя BL01, строчные отклоняющие катушки.

Когда ток отклонения уменьшается до нуля, лучи приходят к середине растра. В этот момент на базу транзистора TL19 поступает положительный импульс, открывающий этот транзистор. С этого момента начинается формирование тока отклонения второй половины прямого хода, перемещающего лучи кинескопа от середины растра до его правого края. Этот ток протекает по цепи: строчные отклоняющие катушки, проводник модуля SUB 2Н или NS, контакт 3 соединителя BL01, открытый транзистор TL19, корпус, диод DL22, конденсатор CL24, корректирующая цепь CL27 CL40 DL28, регулятор линейности строк LL26 RL26, контакт 1 соединителя BL01, корректирующий контур модуля SUB 2Н или NS, строчные отклоняющие катушки.

В момент прихода лучей к правому краю растра транзистор TL19 закрывается. На коллекторе транзистора при этом возникает положительный синусоидальный импульс напряжения, длительность которого определяется колебательным процессом в контуре, образованном индуктивностью строчных катушек, регулятора линейности строк и емкостью конденсаторов S-коррекции. Импульс на этом контуре вызывает изменение полярности отклоняющего тока в строчных катушках, что, в свою очередь, обуславливает быстрое перемещение луча от правого края растра к левому, т.е. их обратный ход. Длительность импульса обратного хода определяется суммарной емкостью конденсаторов CL21 и CL22.

Для коррекции геометрических искажений растра в выходном каскаде строчной развертки применяется схема диодного модулятора на диодах DL21, DL22, зашунтированных конденсаторами CL21, CL22. Изменение величины тока отклонения осуществляется за счет формирования тока разряда конденсатора CL22 через индуктивность LL08 усилителем схемы коррекции геометрических искажений растра на транзисторе TL40. Корректирующий сигнал на вход усилителя поступает с вывода 27 микросхемы IV01. При этом сигнал обратной связи снимается с конденсатора CL42 и через делитель RL40 RL42 подается на вывод 25. Импульсы, поступающие на вход усилителя, на выходе усилителя интегрируются цепью RL45 CL42. Форма сигнала на конденсаторе CL22 показана на осциллограмме L-3,Во вторичных цепях строчного трансформатора формируется ряд напряжений. Из напряжения, снимаемого с обмотки 11-9 трансформатора LL05 с помощью выпрямителя DL12 CL12 CL15 и стабилизатора TL51, формируются напряжения 7,5 В для питания предварительного усилителя и 5 В для питания узлов базового шасси. Напряжение 13 В для питания узлов шасси получается за счет выпрямления напряжения обмотки 10 - 9 трансформатора выпрямителем DL13 CL13 CL14. Напряжение накала кинескопа снимается с обмотки 8 - 7 строчного трансформатора и через дроссель LL30 и контакты соединителя BL05 подается на плату кинескопа. Через этот же соединитель на плату кинескопа подается напряжение питания видеоусилителей 200 В, которое формируется выпрямителем DL11 CL11 из напряжения обмотки 9 - 12. Это же напряжение через резистор RL14 поступает в цепь формирования напряжения питания варикапов селектора каналов. Сигнал обратного хода строчной развертки снимается с вывода 7 строчного трансформатора.

Трансформатор LL05 формирует, кроме этого, напряжения анода ЕНТ и фокусировки. Умножитель напряжения, входящий в состав трансформатора LL05, подключен к корпусу (вывод 4) через токоограничивающие резисторы RL08 и RL06, а также конденсатор CL07. Напряжение, выделенное на этом конденсаторе, пропорциональное току лучей кинескопа, снимается в схему ограничения тока лучей видеопроцессора, схему коррекции амплитуды кадровой пилы, схему защиты источника питания. Опорное напряжение на этом конденсаторе определяется номиналом резистора RL09, подключенного к напряжению питания выходного каскада СР. Форма сигнала в этой точке представлена на осциллограмме L-4.

Выходной каскад кадровой развертки

Выходной каскад кадровой развертки, служащий для усиления сигнала кадровой частоты и формирования импульса обратного хода, реализован на микросхеме IF01 (TDA8172). Структурные схемы этой микросхемы и узла кадровой развертки синхропроцессора IV01 показаны на рис.5.8 Сигнал кадровой частоты формируется из сигнала генератора строчной развертки путем подсчета импульсов строк в формирователе сигнала кадровой развертки микросхемы IV01. Сигнал кадровой пилы, получаемый из сигнала кадровой развертки, подвергается усилению и S-коррекции. Для стабилизации амплитуды пилы (размера по вертикали) применяется регулируемый усилитель, усиление которого зависит от величины тока лучей кинескопа и регулируется сигналом, поступающим на вывод 19 микросхемы IV01. После S-коррекции сигнал подвергается регулировке и поступает на один вход предварительного усилителя. На другой вход предварительного усилителя микросхемы IV01 поступает регулируемый опорный постоянный уровень, определяющий нулевой уровень выходного сигнала. Сформированный таким образом сигнал кадровой развертки подается через вывод 16 микросхемы IV01 на выходной Каскад кадровой развертки.

В состав микросхемы выходного каскада IF01 входят: усилитель мощности и формирователь импульса обратного хода. Сигнал кадровой развертки поступает на инвертирующий вход усилителя мощности (вывод 1 микросхемы). На его прямом входе формируется делителем DF07 RF07 RF03 опорный уровень постоянного напряжения, определяющий режим усилителя по постоянному току. Для защиты усилителя его вход зашунтирован диодами DF01, DF02, ограничивающими амплитуду входных импульсов.



Питание усилителя мощности выходного каскада кадровой развертки осуществляется напряжением 26 В, формируемым источником питания. Во время обратного хода кадровой развертки (для сокращения времени) питание усилителя осуществляется напряжением вольт добавки, которое получается за счет заряда конденсатора CF30 во время прямого хода лучей и подключения напряжения на конденсаторе последовательно с напряжением питания во время обратного хода. Форма питающего напряжения на выводе 6 микросхемы показана на осциллограмме F-1. Импульсы обратного хода снимаются с вывода 6 микросхемы и через токоограничивающий резистор RF27 и диод DF32 поступают в схему защиты источника питания.

Нагрузкой усилителя мощности микросхемы являются кадровые катушки отклонения, подключенные через соединитель BF01. Кадровые катушки зашунтированы корректирующей цепью RF20 RF21 CF21. Цепь RF11, CF11 предотвращает самовозбуждение усилителя мощности на высоких частотах. Диоды DF30, DF11 служат для защиты выходного каскада микросхемы от выбросов напряжения в кадровых катушках. Усилитель мощности охвачен отрицательной обратной связью с помощью элементов RF24 RF04 CF06 - по постоянному току, а с помощью RF23 RF09 CF05 - по переменному. Сигналы обратной связи поступают на микросхему IV01. Эти же сигналы снимаются в модуль NS телевизора.

В первую половину прямого хода (от верхнего края до середины растра) кадровый ток отклонения протекает по цепи: источник напряжения 26 В, диод DF31, вывод 6 микросхемы, верхнее

плечо усилителя мощности, вывод 5, контакт соединителя BF01, кадровые отклоняющие катушки, другой контакт соединителя BF01, резистор RF12, конденсатор CF15. При этом конденсатор CF15 заряжается. Во время прямого хода кадровой развертки от середины до нижнего края растра конденсатор CF15 разряжается по цепи: плюсовая обкладка конденсатора, резистор RF12, контакт соединителя BF01, кадровые катушки, контакт соединителя BF01, вывод 5 микросхемы, нижнее плечо усилителя мощности, корпус, минусовая обкладка конденсатора CF15. Эпюры напряжений на кадровой катушке отклоняющей системы показаны на осциллограммах F-1, F-2

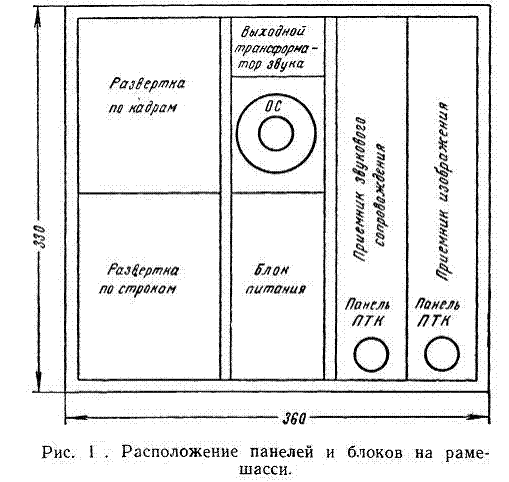

4. Описание конструкции устройства



В телевизоре использованы маска, передняя панель и футляр. Ручки управления блоков ПТК выведены на переднюю панель, к которой прикреплен динамический громкоговоритель 1ГД9. Ручки управления приемников звука и изображения выведены на боковые стенки футляра. Для этой цели переменные сопротивления R38, R39, R47, R62 и R82 типа СПО устанавливают на отдельной панели, укрепленной на раме против окна в правой боковой стенке футляра Ось переключателя Я4, установленного на панели блока строчной развертки, удлиняют и также выводят через это окно.

В левой боковой стенке футляра выпиливают окно, через которое выведены удлиненные оси переключателей П1, П3 и П1, установленных па панелях приемников изображения и звука Против этого окна на раме укреплена панель с переменными сопротивлениями R27 и R32 типа СПО, ручки которых выходят в окно Каждое из окон па боковых стенках футляра прикрыто двумя пластмассовыми наличниками. У каждого наличника нужно отпилить одну закругленную часть и соединить оба наличника опиленными поверхностями так, чтобы один был продолжением другого.

Кинескоп прикреплен к передней панели и к маске или при помощи комплекта крепежных деталей. Отклоняющая система прикреплена между двумя вертикальными стойками на раме шасси при помощи хомута из металлической ленты На горловину кинескопа вплотную к отклоняющей системе надевают центрирующий магнит Магнит ионной ловушки располагают на горловине кинескопа в 30-35 мм от цоколя Проводники, соединяющие между собой все панели, укладывают в жгуты, проходящие вдоль стоек рамы Антенные вводы блоков ПТК нужно соединить параллельно и присоединить к общим антенным гнездам

5. Поиск неисправностей и ремонт устройства


Оборудование, инструмент и материалы.

Оборудование и инструменты:

-        паяльник электрический мощностью до 40 Вт;

-        набор отвёрток с различной длиной лезвия и шириной жала для отворачивания разных винтов, имеющих шлицевые головки.

         набор гаечных ключей с размерами под ключ от 6 до 14 мм. Плоскогубцы и круглогубцы для формования выводов радиодеталей перед их установкой на монтажную плату, а также для изгиба монтажных проводов под прямым углом или с закруглением.

         Кусачки-бокорезы для откусывания монтажных проводов и излишних концов выводов радиодеталей, для откусывания шелковых, хлопчатобумажных или синтетических ниток, которыми обмотаны монтажные провода под полихлорвиниловой оболочкой.

         Два молотка: один массой 100 г, другой массой 400 г.

         Ручная или электрическая дрель с патроном сверла 6 мм и набор разных свёрл.

Материалы:

-        полотняная шкурка

-        машинное масло

         технический вазелин или смазка ЦИАТИМ-221

         припой ПОС-61. В процессе пайки должен использоваться флюс, который предназначен для изоляции расплавленного припоя от кислорода воздуха во избежание окисления. Для пайки стальных изделий нужен кислотный флюс, который готовится растворением металлического цинка в соляной кислоте. Необходимы монтажные провода разных марок и сечения, а также обмоточный провод марки ПЭЛ или ПЭВ разного диаметра для перемотки трансформаторов, дросселей и катушек индуктивности.

Средства измерения и контроля.

Осциллограф-прибор, предназначенный для исследования (наблюдения <https://ru.wikipedia.org/wiki/%D0%9D%D0%B0%D0%B1%D0%BB%D1%8E%D0%B4%D0%B5%D0%BD%D0%B8%D0%B5>, записи <https://ru.wikipedia.org/wiki/%D0%97%D0%B0%D0%BF%D0%B8%D1%81%D1%8C>; измерения <https://ru.wikipedia.org/wiki/%D0%98%D0%B7%D0%BC%D0%B5%D1%80%D0%B5%D0%BD%D0%B8%D0%B5>) амплитудных <https://ru.wikipedia.org/wiki/%D0%90%D0%BC%D0%BF%D0%BB%D0%B8%D1%82%D1%83%D0%B4%D0%B0> и временных <https://ru.wikipedia.org/wiki/%D0%92%D1%80%D0%B5%D0%BC%D1%8F> параметров электрического сигнала <https://ru.wikipedia.org/wiki/%D0%AD%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%B8%D1%87%D0%B5%D1%81%D0%BA%D0%B8%D0%B9_%D1%81%D0%B8%D0%B3%D0%BD%D0%B0%D0%BB>, подаваемого на его вход, либо непосредственно на экране, либо записываемого на фотоленте <https://ru.wikipedia.org/w/index.php?title=%D0%A4%D0%BE%D1%82%D0%BE%D0%BB%D0%B5%D0%BD%D1%82%D0%B0&action=edit&redlink=1>.

Вольтметр - измерительный прибор <http://ru.wikipedia.org/wiki/%D0%98%D0%B7%D0%BC%D0%B5%D1%80%D0%B8%D1%82%D0%B5%D0%BB%D1%8C%D0%BD%D1%8B%D0%B9_%D0%BF%D1%80%D0%B8%D0%B1%D0%BE%D1%80> непосредственного отсчёта для определения напряжения или ЭДС <http://ru.wikipedia.org/wiki/%D0%AD%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%BE%D0%B4%D0%B2%D0%B8%D0%B6%D1%83%D1%89%D0%B0%D1%8F_%D1%81%D0%B8%D0%BB%D0%B0> в электрических цепях. Подключается параллельно нагрузке или источнику электрической энергии.

Управление развертками

Имеются значительные отличия в аналоговых и цифровых осциллографах. В цифровых осциллографах, строго говоря, не требуется синхронизация, так как при частоте обновления 1 сек и менее изображение на экране вполне читаемо визуально.

Режимы развертки:

·              автоматический;

·              ждущий;

·              автоколебательный;

·              однократный.

После любого ремонта в блоках кадровой развёртки проводят операции контроля и установки наиболее важных сигналов и параметров: напряжения на втором аноде кинескопа, которое не должно превышать паспортных значений а данный кинескоп, в противном случае это приведёт к досрочному выходу его из строя; импульсов обратного хода на выводах строчного трансформатора, используемых для питания некоторых важных схем телевизора (питание накальной обмотки кинескопа, выходных каскадов видеоусилителей, выходного каскада кадров, схемы АРУ); формы кадрового отклоняющего тока и его размаха; напряжения отрицательной обратной связи кадрового отклоняющего тока, используемого для схем коррекции; напряжения схемы ограничения тока лучей кинескопа.

После ремонта могут проявиться побочные явления: весь экран засвечен белым и через него слабо просматривается изображение или его совсем не видно. Это связано с изменением параметров напряжения фокусировки или ускоряющих электродов (имеет место при использовании ТДКС). Как правило, такая неисправность устраняется путём регулировки резисторами Skreen и Fokus, установленными на корпусе ТДКС; имеет сжатие изображения по горизонтали.

При этом никакими регулировками этот дефект не удаётся устранить. Необходимо проверить исправность диодного модулятора, но в первую очередь, если при этом изображение по краям экрана не имеет подушкообразных искажений, необходимо подобрать величину емкости обратного хода и проверить её на утечку.

Неисправности блока строчной развертки

. При включении из дежурного режима индикатор STAND BY гаснет, но телевизор не включается

·        неисправен тракт ТСИ

Проверить такт выв 17 IL01, TL02, LL05, TL01

·        неисправны элементы TL01, LL04

Проверить наличие напряжения +101В на коллекторе транзистора TL01. Если его нет - проверить обмотку 2-5 LL04

2. Нет изображения, звук есть

·        Отсутствует одно из напряжений: Uнах, Uуск, Uвыс,+180В

Проверить наличие указанных напряжений (все напряжения формируются блоком строчной развертки, определить отсутствующие и устранить причину.

3. Изображение воспроизводится с малой яркостью, расфокусировано

·        Большая нагрузка выпрямителей ТДКС LL04

Омметром определить перегруженный канал +180В, +25В, +13В, +7В. Устранить причину перегрузки.

·        Неисправен ТДКС LL04

Проверить методом замены ТДКС LL04.

4. Нет строчной синхронизации

·        Неисправна микросхема задающего генератора IL01, ее внешние элементы

Проверить исправность элементов RL04, RL02, PL02, CL02, CL04, RL05, CL05. Если они исправны - заменить микросхему IL1.

5. На экране вертикальная полоса

·        Неисправна строчная ОС, цепь ее подключения

Проверить цепь: TL01, строчная ОС, LL03, CL26, CL23, CL24, DL04,RL24. Если элементы цепи исправны - заменить строчную ОС.

Неисправности блока кадровой развертки

. На экране горизонтальная полоса

·        Обрыв цепей кадровой ОС

Проверить цепь: DL01, RL01, BL01, CL07, RL09.

·        Нет питания на выв.3 IL01

2. Нет кадровой синхронизации

Если неисправность не устраняется регулятором PL01 (V-FREQ) - заменить микросхему IL01. Неисправность проявляется, если мала амплитуда сигнала CVBS на выв. 19IL01.

3. Мал размер изображения по вертикали

Установить регулятором PL103 нужному размеру изображения по вертикали. Проверить транзистор TL05. Заменить микросхему IL01.

4. Искажения изображения по вертикали, нарушена линейность

Проверить конденсаторы CL07, CL08. Заменить микросхему IL01.



6. Послеремонтная регулировка и контроль устройства



1. Составить маршрутную карту поиска неисправности. Убедиться во внешних признаках неисправности выходного каскада при включённом телевизоре.

. Вскрыть телевизор. Поставить плату телевизора в ремонтное положение. Провести необходимые измерения с использованием оборудования при включённом телевизоре в соответствии с маршрутной картой. Убедиться в неисправности микросхемы выходного каскада.

. Отсоединить микросхему TDA8350 от других телевизионных блоков. Отсоединить встроенный радиатор микросхемы от внешнего радиатора. Проверить экран, плату, контакты на наличие механических повреждений.

. Освободить выводы микросхемы от олова и с помощью паяльника от остатков канифоли кисточкой смоченной в спирте. Проверить чистоту выводов.

. Подготовка к замене микросхемы. Экстрактором или пинцетом вынуть неисправную микросхему. Очистить отверстия в плате для установки новой микросхемы. Лупой проверить состояние отверстий, отсутствие отслоения проводников, подводимым к выводам микросхемы от платы, отсутствие коротких замыканий и обрывов.

. Замена микросхемы. Пинцетом выправить ножки микросхемы для установки в отверстия в плате. Проверить правильность установки микросхемы по ключу. Без усилия установить микросхему в отверстия. Подсоединить экран микросхемы к внешнему экрану. Убедиться, что все выводы вошли в свои отверстия. Ещё раз проверить правильность установки микросхемы по её ключу и принципиальной схеме.

. Пайка микросхемы. Смочить жало паяльника флюсом и обмакнуть в припой. Прогреть паяльником выводы микросхемы в течение не более 5 с. Через 10 с после пайки последнего вывода проконтролировать с помощью лупы качество пайки и, если потребуется, провести повторную пайку. Дождаться охлаждения паяных соединений и с помощью кисточки, смоченной в спирте убрать лишнюю канифоль с платы. Убедиться, что пайка всех выводов имеет блестящий цвет, нет разрывов и отслоений.

. Сборка платы и подключение к схеме телевизора. Провести сборочные операции. Подключить все разъёмные соединения. Проверить качество неразъёмных соединений. Поставить плату в ремонтное положение. Произвести проверку правильности подключения проводников в соответствии с принципиальной схемой.

. Проверка исправности микросхемы. Включить телевизор, подать на его антенный вход сигнал от генератора испытательных сигналов и убедиться в правильности воспроизведения картинки <<Сетчатое поле>>. Убедиться в правильности воспроизведения картинки на экране. Если вместо изображения на экране появляется горизонтальная полоса, произвести проверку микросхемы и повторить все предыдущие операции. Если на экране изображение есть, но его параметры не соответствуют стандартным, перейти к операциям настройки.

. Ремонт платы телевизора. Пропаять сомнительные места на плате, заменить оборванные проводники новыми. Проконтролировать качество паяных соединений, а также омическое сопротивление заменённых или восстановленных соединений.

7. Техника безопасности и производственная гигиена



Общие требования безопасности К работе с электронной аппаратурой допускаются лица прошедшие инструктаж по правилам их безопасной эксплуатации.

Работник должен знать инструкцию по эксплуатации каждого прибора.

Травмоопасность:

при включении электронной аппаратуры в сеть - при выключении их из электросети - при работе с неисправными приборами при несоблюдении инструкции по их эксплуатации.

Соблюдать личную гигиену и чистоту рабочего места.

Требования безопасности перед работой Проверить исправность гибкого электрошнура, вилки, подводящих кабелей Очистить прибор от пыли сухой чистой тканью.

Проверить исправность электрической розетки.

Требования безопасности во время работы Аппаратуру установить на неподвижную подставку.

Не устанавливать вблизи радиаторов водяного отопления.

На экран телевизора не должны падать прямые солнечные лучи.

Вытереть насухо руки, включить прибор в сеть.

Не оставлять включенный прибор без присмотра.

Не допускать к работе с электронной аппаратурой посторонних лиц.

Требования безопасности в аварийных ситуациях.

В случае возгорания, короткого замыкания отключить сухими руками прибор из электросети, сообщить об этом администрации.

О случаях травматизма сообщить администрации.

При пожаре сообщить администрации и службе 01, принять меры к его тушению.

Требования безопасности по окончании работы

Отключить прибор от электросети, не дергать за электрошнур.

Произвести очистку прибора чистой тканью.

Не допускать падения приборов электронной аппаратуры.

Не допускать воздействия на подводящие кабели, электрошнуры горячих жидкостей, падения тяжёлых предметов.

О всех недостатках, отмеченных в работе электронных приборов, сообщить администрации.

Заключение


Темой данного курсового проекта была "Разработка технологии ремонта и регулировки модуля кадровой и строчной развертки телевизора "Thomson"

В курсовом проекте было описано устройство и принцип действия телевизора "Thomson", его главные характеристики, описана конструкция и внешний вид телевизора, назначение вех его блоков. Основной акцент был направлен на рассмотрение принципа построения и работы модулей кадровой и строчной разверток в телевизоре, а так же на его ремонт при отказах и послеремонтной регулировки.

В данном курсовом проекте рассмотрены основные и часто встречающиеся неисправности, способы их обнаружения и устранения, а так же технология всего процесса ремонта. В пунктах 5.1 и 5.2 описаны инструмент, необходимый для ремонта устройства, и перечень контрольно-измерительного оборудования для проведения работ по ремонту и регулировке.

В разделе 7 были описаны правила техники безопасности при ремонте телеаппаратуры.

Рассмотренный в курсовом проекте телевизор относится к третьему поколению и несмотря на огромные темпы развития телевизионной техники он по прежнему пользуется спросом у потребителей. Поэтому данный курсовой проект является актуальным и подлежит к рассмотрению, так как в нем отражены все аспекты ремонта и послеремонтной регулировки блока разверток. Методика ремонта, послеремонтной регулировки, рассмотренные в данном курсовом проекте могут использоваться при ремонте телевизоров типа Thomson.

Используемая литература


1. "Ремонт импортных телевизоров" А.В. Родин

. "Телевизионные приемники" К.Ф. Ибрагим

. "Телевизоры зарубежных фирм" А.Е. Пескин
