Работа звукорежиссера в условиях записи чистового звука к фильму формата HDCAM-SR с использованием звукового hard-disk рекордера

ВВЕДЕНИЕ

Цель данной курсовой работы - показать работу звукорежиссёра в условиях записи чистового звука к фильму формата HDCAM-SR с использованием звукового hard-disk рекордера.

Для этого будет выбрано 2 эпизода из рассказов А.П. Чехова для съемки. Будут составлены их звуковые экспликации. Далее будет проведён обзор оборудования используемого при съёмке с учётом задания на данную курсовую работу. Будут представлены схемы расположения оборудования на площадке и схемы соединения данного оборудования

В заключении, автор попытается сделать вывод, насколько целесообразна съёмка с использованием данных форматов и возможна ли она на практике.

1. ЭКСПЛИКАЦИЯ ВЫБРАННЫХ ДВУХ ЭПИЗОДОВ

1.1 Звуковая экспликация рассказа А.П. Чехова «Смерть Чиновника»

1.2 Звуковая экспликация рассказа А.П. Чехова «Казак»

2. ОБЗОР ОСОБЕННОСТЕЙ РАБОТЫ В УСЛОВИЯХ УКАЗАННОЙ ТЕХНОЛОГИИ

2.1 Выбор видео аппаратуры

HDCAM SR - формат профессиональной цифровой видеозаписи высокой четкости семейства Betacam <#"599383.files/image001.gif">

Рис. 3.1

1.   Червяков - Актер 1

2.      Жена Червякова - Актер 2

.        Мик. 1 и мик. 2 - Sennheiser МКН 60-1

.        Мик. 3 - AKG C 414 LTD

5.      К1 и К2 - Sony SRW-9000

В данной сцене использованы два кардиоидных микрофона для снятия диалога. Один рядом с Червяковым, второй рядом с женой. Эти микрофоны подвешены на журавле. Третий микрофон круговой направленности для снятия окружающей атмосферы комнаты и шумов. Тоже подвешен. Снимают эпизод две камеры. Одна держит крупный план, другая общий.

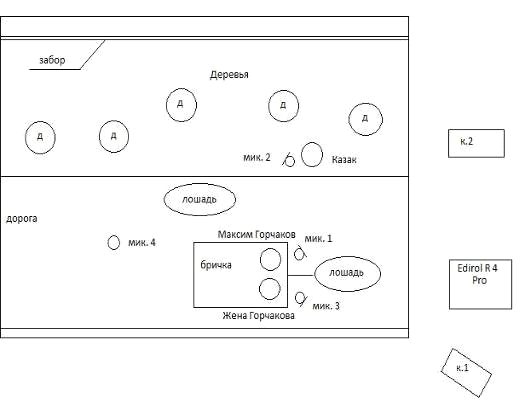

Схема расположения съемочного и звукового оборудования на площадке для эпизода 2.

Рис. 3.2

1.     Максим Горчаков - Актер 1

2.      Казак - Актер 2

.        Жена - Актер 3

.        Мик. 1, мик. 2, мик. 3 - Sennheizer МКН 60-1

.        Мик. 3 - AKG C 414 LTD

.        К. 1, к. 2 - Sony SRW-9000

В данной сцене задействованы три актера. Двое располагаются рядом, их снимают два кардиоидных микрофона. Третий кардиоидный находится рядом с актером, который играет казака. Четвертый микрофон круговой направленности снимает атмосферу села, различные природные шумы. Все задействованные микрофоны подвешены на журавлях. Снимают эпизод две камеры. Камера 1 снимает крупным планом Горчакова и его жену. Камера 2 снимает общий план.

видео аудио синхросигнал микрофон

4. СТРУКТУРНАЯ СХЕМА СОЕДИНЕНИЯ ОБОРУДОВАНИЯ НА ПЛОЩАДКЕ С УЧЕТОМ ВИДЕО, ЗВУКОВОГО СИГНАЛА И СИГНАЛА СИНХРОНИЗАЦИИ ДЛЯ КАЖДОЙ ИЗ СЦЕН

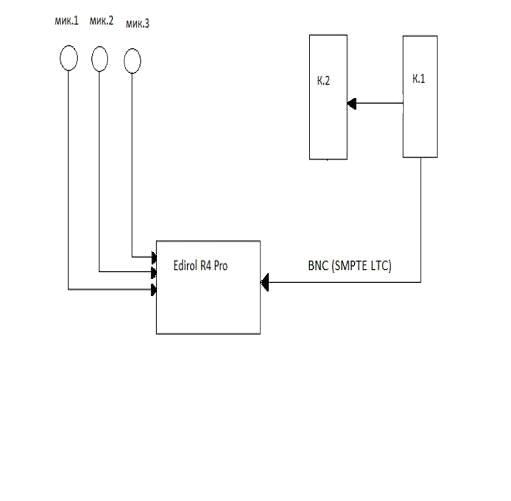

Схема соединения оборудования на площадке. Эпизод 1.

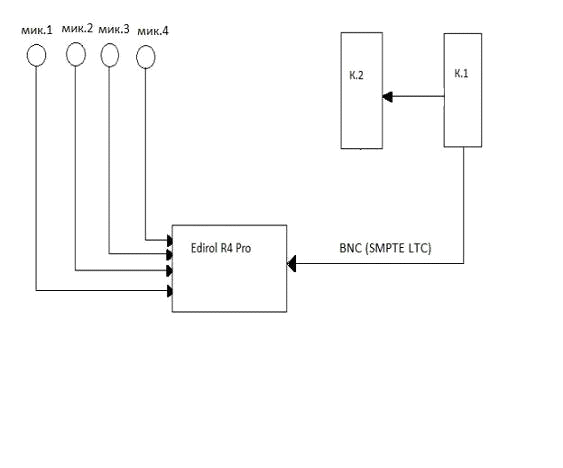

Схема соединения оборудования на площадке. Эпизод 2.

5. ОБОСНОВАНИЕ ВЫБОРА МИКРОФОНОВ, ИХ ХАРАКТЕРИСТИКИ, НАЗНАЧЕНИЕ В ВЫБРАННЫХ ЭПИЗОДАХ

Sennheiser MKH 60-1.

Микрофон типа "пушка". Выбран был для записи голоса. Он универсален и несложен в работе, а его надёжность и превосходная способность подавлять звуки вне оси направленности в областях применения, как внестудийное производство фильмов, как раз для записи сцены из рассказа «Казак». Выраженная направленность этого микрофона гарантирует высокое качество звукопередачи отдалённого источника. МКН 60-1 обладает высокой чувствительностью и имеет переключаемые фильтры компенсации затухания высоких частот на расстоянии и фильтр подъема низких частот при приближении к источнику звука. Также имеется переключаемый аттенюатор -10 дБ.

Технические характеристики:

Направленность - гиперкардиоидная

Тип - конденсаторный

Диапазон частот - 50 - 20000 Гц

Чувствительность - 40 мВ/Па

Эквивалентный уровень шума - 6 (14) дБ (А)

Макс. уровень звукового давления (на 1 КГц) - 125 дБ

Питание - фантомное 48 ± 4 В

Номинальное сопротивление - 150 Ом

Минимальное оконечное сопротивление - 1000 Ом

Габариты - 25 х 280 мм

Вес - 150 г

AKG C 414 LTD

Этот микрофон был выбран для записи атмосферных шумов. Микрофон специально покрыт классическим медно-никелевым напылением и базируется на одном из самых известных микрофонов в истории звукозаписи. Эта серия выпускается только в 2007 - юбилейном году компании AKG. C 414 LTD сочетает в себе точно подобранные компоненты и сложные инженерные решения, которые гарантируют непревзойденную передачу звука в любой, даже самой сложной рабочей ситуации. Возможность выбора пяти диаграмм направленности, высокая чувствительность и чрезвычайно низкий уровень собственного шума обеспечивают непревзойденную гибкость в использовании и безукоризненное качество звучания.

Особенности:

Возможность переключения диаграммы направленности, позволяющая использовать микрофон для записи различных источников звука с любого расстояния.

Наличие двуцветных светодиодных индикаторов, отображающих выбранную диаграмму направленности и наличие перегрузки на выходе микрофона.

Бестрансформаторный выходной каскад, обеспечивающий передачу низких частот без искажений.

Ручная сборка и подбор деталей, что обеспечивает оптимальную передачу звука с минимальными искажениями.

Технические характеристики:

 Тип: Конденсаторный микрофон с 1-дюймовой диафрагмой.

 Направленность: круговая, широкая кардиоида, кардиоида, гиперкардиоида, восьмерка

 Частотный диапазон: 20 Гц - 20 кГц

 Чувствительность: 23 мВ/Па

 Соотношение сигнал/шум: 88 дБ

 Сопротивление: <=200 Ом

 Фантомное питание: 48 В

 Разъем: XLR

 Отделка: никель/латунь

 Размеры: 50×38×160 мм

 Вес: 300 г.

5.3 Слуховой контроль

Sennheiser HD 205 II East

Закрытые динамические стереонаушники HD 205 обеспечивают превосходное качество звука и великолепную защиту от внешних шумов. Шарнирное крепление чашки наушников и витой кабель с одной точкой крепления делают их идеальным выбором для мобильного, гастролирующего ди-джея. В комплект поставки входит удобный чехол для хранения и переноски.

Особенности

·        Мощный стереозвук

·              Подходят для портативных устройств воспроизведения (32 Ом)

·              Исключительная комфортность при длительном прослушивании

·              Великолепная защита от внешних шумов

·              Шарнирное крепление чашки для мониторинга одним ухом

·              Высокая комфортность даже при длительном прослушивании

·              Удобный защитный чехол в комплекте поставки

·              Кабель с одной точкой крепления

·              Удобные оголовье и подушки амбушюров (пара)

·              Позолоченный разъем джек 3,5 мм, адаптер-переходник на джек 6,3 мм

Технические характеристики

Тип . . . . . закрытые, динамические

Амбушюры . . . . . Circum-aural

Диапазон частот . . . . . 14 - 20000 Гц

Сопротивление . . . . . 32 Ом(1 кГц, 1 Вт RMS) . . . . . 112 дБ

КНИ . . . . . < 0,5 %

Разъем . . . . . джек 3,5 мм, адаптер на джек 6,3 мм

Длина кабеля . . . . . 3 м

Вес (без кабеля) . . . . . 206 г

ЗАКЛЮЧЕНИЕ

Несмотря на то, что очень трудно было подобрать рекордер для камеры Sony SRW-9000, данные аппараты могут работать друг с другом. И в итоге получится неплохой материал. Но стоит ли это того? Есть множество других форматов для синхронизации камеры и рекордера. Формат HDCAM SR изобретен компанией Sony и был использован в небольшом ряду камер данной фирмы. Другие компании не использовали этот формат. Рекордеры с жестким диском тоже изжили себя. Сейчас большинство рекордеров используют Flash в качестве носителя, т.к. они более надежные и удобны при транспортировке.

СПИСОК ИСПОЛЬЗОВАНЫХ ИСТОЧНИКОВ И ЛИТЕРАТУРЫ

1.     <http://www.avblog.net/44/o-formatakh-hdcam-i-hdcam-sr> - о форматах HDCAM и HDCAM SR А. Василенко

.       <http://www.sennheiser.ru/> <http://www.microphone.ru/> - выбор микрофонов

.       <http://www.bhphotovideo.com/find/newsLetter/Field-Production.jsp> - выбор записывающего устройства

.       <http://www.sony.ru/biz/product/hdcamsrcamcorders/srw-9000/overview> - выбор видеокамеры

.       Динов В. Микрофонный приём. Издательство «Книголюб», 1974 г, М, тираж 5500 экз.

.       Трахтенберг Л.С. Мастерство звукооператора. Издательство «Искусство», 1962 г, М, Тираж 15 000 экз.

.       Козюренко Ю.И. Звукозапись с микрофона. Издательство «Радио и связь», 1988 г, М, 10000 экз.
