Введение

информационная система автоматизация алгоритм

Основные понятия

Предметная область - это совокупность объектов, процессов и связей между ними (банк, завод, склад).

Семантика - это смысловая сторона информации.

Информационный объект - это любая реальная или абстрактная сущность, о которой накапливается информация.

Сущность можно определить как некоторое описание какого-либо объекта. Сведения о сущностях могут поступать из различных сообщений и документов. Каждая сущность характеризуется набором реквизитов.

Реквизиты - это свойства, которыми обладает данная сущность.

Сущность может иметь минимальный набор реквизитов, например:

•        код

•        наименование

Конкретные значения реквизитов в одной строке таблицы называются экземпляром сущности

Ключи

Реквизиты, которые однозначно определяют каждый экземпляр сущности, являются ключевыми.

Ключ может быть простым или составным.

Связи могут быть

•        одно - однозначные (1:1),

•        одно - многозначные (1 :М),

•        много - многозначные (М:N).

На основании выявленных связей строится ИНФОРМАЦИОННО-ЛОГИЧЕСКАЯ МОДЕЛЬ (ИЛМ).

ИЛМ - это модель данных, отображающая предметную область в виде совокупности информационных объектов и структурных связей между ними.

1        Описание и анализ предметной области задачи

1.1     Предметная область задачи

1.1.1  Описание предметной области

Имеется сеть магазинов бытовой техники. Весь их товар хранится на одном складе. При поступлении товара, он сразу же отгружается на склад до его отправки в какой-либо из магазинов. На складе ведется учет поступающего и отгружаемого товаров, контролируется наличие товаров.

Предметной областью автоматизации являются отдел поставок и отгрузок склада бытовой техники:

•        учет поступившего товара от поставщиков;

•        учет отгруженного товара приемщику;

•        анализ текущих запасов на складах;

Автоматизация указанных задач позволит оперативно производить документирование фактов ввоза/вывоза товаров на складе, вести учет имеющегося на складе товара и оперативно предоставлять информацию о наличие товаров магазинам.

1.1.2  Ограничения предметной области

«Деятельность налоговой инспекции»:

·   Количество поставщиков - не более 10

·        Количество магазинов - не более 5

·        Каждый магазин может потребовать любой видов товаров

·        Каждый поставщик может поставлять только определенный ограниченный набор товаров

·        Каждый магазин имеет свой идентификатор

·        Каждый поставщик имеет свой идентификатор

·        Номер документа по факту поставки/отгрузки товара уникален для каждой операции

·        В одной поставке от одного предприятия может быть любое количество наименований товаров.

.2       Анализ предметной области

.2.2    Выделение объектов предметной области

·        Код товара

·        Наименование товара

·        Остаток товара на складе

·        Код поставщика

·        Наименование поставщика

·        Код магазина

·        Наименование магазина

·        Код поставки

·        Объем поставки

·        Дата поставки

·        Код отгрузки

·        Объем отгрузки

·        Дата отгрузки

.2.3    Выделение первичных (входных) документов

Учет поступившего товара от поставщиков:

Учет отгруженного товара в магазины:

Анализ текущих запасов на складах

Таким образом, для решения выбранных задач необходимы первичные документы:

·   Список товаров

·        Список поставщиков

·        Список магазинов

·        Акты поставки

·        Акты отгрузки

.2.4    Выделение основных бизнес-процессов

1.       Учет поступившего товара от поставщиков:

·   Изучение списка поступивших товаров

·        Добавление товаров в список имеющихся товаров

·        Составления акта поставки

2.       Учет отгруженного товара в магазины:

·   Изучение списка отгружаемых товаров

·        Удаление товаров из списка имеющихся товаров

·        Составления акта отгрузки

3.       Анализ текущих запасов на складах:

·   Составление запроса

·        Извлечение информации из списка имеющихся товаров

·        Извлечение информации из актов поставки/отгрузки

·        Вывод требуемой информации

1.3     Модели предметной области

1.3.1  Построение функциональной модели

1.4
Входная и выходная информация

1.4.1  Реквизиты входных документов

.4.2    Описание и анализ выходной информации


Построение информационной модели

2.1     Концептуальная модель

2.1.1  Определение информационных объектов

2.1.2  Определение связей между объектами

2.2

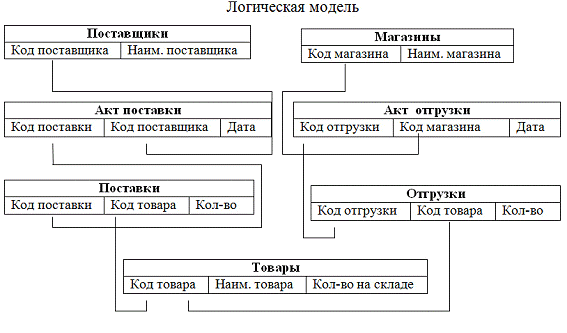

Логическая модель

.3       Физическая структура


Разработка данных контрольного примера и алгоритма решения задачи

Задача: составить акт поставки на склад партии новых стиральных машин и плит от Поставщика №1 (10 плит, 12 стиральных машин).

.1       Данные таблиц

.2       Алгоритм решения

Составляется акт поставки и добавляется новая запись в таблицу Акт поставки, код поставки генерируется автоматически:

Код поставки

Код поставщика

Дата

00112

010

18.12.2006

…

…

…

В таблицу Поставки добавляются записи поставки каждого товара:

В таблицу Товары в поле количество на складе добавляются 10 к плитам и 12 к стиральным машинам:

Заключение

Комплексная информационная система - это совокупность технических и программных средств предприятия, реализующих идеи и методы автоматизации. Комплексная автоматизация подразумевает перевод в плоскость компьютерных технологий всех основных деловых процессов организации. И использование специальных программных средств, обеспечивающих информационную поддержку бизнес-процессов, в качестве основы представляется наиболее оправданным и эффективным. Современные системы управления деловыми процессами позволяют интегрировать вокруг себя различное программное обеспечение, формируя единую информационную систему. Тем самым решаются проблемы координации деятельности сотрудников и подразделений, обеспечения их необходимой информацией и контроля исполнительской дисциплины, а руководство получает своевременный доступ к достоверным данным о ходе производственного процесса и имеет средства для оперативного принятия и воплощения в жизнь своих решений. И, что самое главное, полученный автоматизированный комплекс представляет собой гибкую открытую структуру, которую можно перестраивать на лету и дополнять новыми модулями или внешним программным обеспечением.

Информационная система может строиться с применением послойного принципа. Так, в отдельные слои можно выделить специализированное программное обеспечение (офисное, прикладное), непосредственно workflow, систему управления документами, программы поточного ввода документов, а также вспомогательное программное обеспечение для связи с внешним миром и обеспечения доступа к функционалу системы через коммуникационные средства (e-mail, Internet/intranet). Среди преимуществ такого подхода следует отметить возможность внесения изменений в отдельные программные компоненты, расположенные в одном слое, без необходимости коренных переделок на других слоях, обеспечить формальную спецификацию интерфейсов между слоями, поддерживающих независимое развитие информационных технологий и реализующих их программных средств. Причем применение открытых стандартов позволит безболезненно осуществлять переход с программных модулей одного производителя на программы другого. Кроме того, послойный подход позволит повысить надежность и устойчивость к сбоям системы в целом.

В результате данной работы была смоделирована информационная система, автоматизирующая работу отдела поставок и отгрузок склада бытовой техники.
