ВВЕДЕНИЕ
В последние годы все больший интерес проявляется
к бинарным парогазовым установкам, где в качестве рабочего тела паросилового
цикла используются низкокипящие рабочие тела (НРТ). Технологии, лежащие в их
основе, позволяют утилизировать «бросовое» низкопотенциальное тепло
теплоэнергетики, металлургии, химических и нефтеперерабатывающих производств.
Это приведет нас к эффективному использованию энергоресурсов -
энергосбережению. Именно это направление развития энергетики определено
приоритетным в «Стратегии развития энергетики до 2020 г». [1]
Поэтому в России в различных областях энергетики
увеличивается применение низкокипящих рабочих тел. Специалистами ВНИИАМ
выполняются проработки схем и оборудования бинарной АЭС с использованием НРТ в
нижней ступени паротурбинного цикла. Перспективными представляются разработки
установок, утилизирующих тепло отработанных газов приводных двигателей
газоперекачивающих агрегатов, а также использование тепла геотермальных вод на
Камчатке и Северном Кавказе. [2].
В настоящее время все большее распространение
получают электрические станции, использующие тепло с температурой 90...300 °C
как источник энергии. Рабочими телами таких станций являются НРТ, которые имеют
низкие температуры кипения при атмосферном давлении. Их особенности влияют на
теплоэнергетические и массогабаритные характеристики оборудования станций[3].
В качестве НРТ применяют фреоны, водный раствор
аммиака, пентан, изопентан, бутан, изобутан и др.
При выборе НРТ необходимо учитывать ряд,
предъявляемых к ним требований:
• дешевизна;
• хорошие теплофизические свойства;
• нетоксичность;
• отсутствие экологического воздействия на
окружающую среду (озоновый слой, парниковый эффект);
• замерзание при достаточно низких отрицательных
температурах, что важно для климатических условий северных регионов [4].
ОБЩАЯ ХАРАКТЕРИСТИКА ЭЛЕКТРОСТАНЦИЙ НА НРТ
Электрические станции на НРТ (т.е. станции, у
которой в одном или нескольких контурах тепловой схемы работу совершает НРТ)
могут быть простого типа (одноконтурные схемы) и комбинированного (бинарные,
тринарные схемы).
Принцип действия одноконтурной электростанции
заключается в следующем (рис. 1): греющая среда в теплообменном
аппарате-испарителе 1 отдает тепло НРТ, находящемуся в замкнутом контуре.
Низкокипящее рабочее тело превращается в пар (перегретый или сухой насыщенный),
который расширяется в турбине 2, совершая работу. Отработавший в турбине пар
НРТ конденсируется в конденсаторе 3, отдавая тепло конденсации циркулирующей
среде. Перемещение рабочего тела по замкнутому контуру осуществляется
питательным насосом 4.
Первый в мире опытный образец энергоблока на НРТ
был введен в эксплуатацию в составе Паратунской ГеоТЭС в 1967 г. В качестве
рабочего тела был использован фреон-12. Установленная электрическая мощность
энергоблока составляла 750 кВт.
Для справки - в Японии первая ЭО мощностью 1
МВт, работающая на фреоне-114, была построена в 1975 г., а в США первая ЭС с
НРТ (изобутаном) была запущена только в 1979 г. В Китае в 70-х годах делались
попытки создания энергоблоков мощностью от 50 до 300 кВт, работающих на изобутане,
фреоне-11; греющая среда имела начальную температуру 67 °C. Сводная информация
по экспериментальным «пилотным» установкам представлена в табл. 1 [2].
Таблица 1. Сводная информация по «пилотным»
установкам с НРТ в мире [2]
Страна,
название электростанции
|
Год
создания
|
Мощность,
МВт
|
СССР:
Паратунская ГеоТЭС
|
1965-1967
|
0,750
|
|
Китай
|
1970
|
0,935
|
|
Япония:
|
|
|
Otake
|
1975-1979
|
1,000
|
Nigorikawa
|
1975
|
1,000
|
Takigami
|
1997
|
0,490
|
|
США:
|
|
|
Мс
Cabe
|
1979
|
1,000
|
Lakeview
|
1981
|
0,900
|
Raft river
|
1982
|
4,200
|
|
Румыния:
Экспериментальные установки университета Oradea
|
1984-1988
|
0,100
+ 0,500 + 1,000
|
КОМБИНИРОВАННАЯ ЭНЕРГЕТИЧЕСКАЯ УСТАНОВКА С
БУТАНОВЫМ КОНТУРОМ
Принцип действия и характеристики
комбинированной энергетической установки с бутановым контуром таковы:
Преобразование низкопотенциальной тепловой
энергии в механическую и далее в электрическую происходит в замкнутом бутановом
контуре, который включает в свой состав парогенератор (испаритель) бутана,
бутановую турбину с электрогенератором, конденсатор бутана, насосное и
вспомогательное оборудование (рис. 2). Для уменьшения затрат электроэнергии на
сжатие жидкого бутана применено многоступенчатое сжатие: в конденсатном насосе
и в одном или двух струйных термонасосах (инжекторах).
Благодаря применению бутана в качестве рабочего
тела позволяет турбина получается малогабаритной, так как объемный расход пара
через последнюю ступень в случае применения бутана уменьшается на два порядка.
Так при температуре конденсации 30 °C, удельный объем водяного пара составляет
32,89 м3/кг при давлении 0,0425 бар, в то время как у бутана (R 600) - 0,141 м3/кг
при давлении 2,81 бар. В результате в бутановом контуре отсутствует вакуумная
система удаления воздуха из конденсатора со всеми её эксплуатационными
проблемами. Это позволяет создавать конструкции минимальных габаритов из
обычных материалов (низкий уровень температур, минимальные окружные скорости и
напряжения). Турбинная часть установок на бутане или пентане представляет собой
газовую турбину, работающую с низкими параметрами газа и поэтому достаточно
надёжную. Аналогом таких турбин являются турбодетандеры, преобразующие энергию
в процессе понижения давления природного газа при его подаче из магистрального
газопровода к потребителю.
Производство пара НРТ происходит в
парогенераторе. Он представляет собой кожухотрубный теплообменник, в котором
греющий теплоноситель проходит внутри трубной системы, расположенной в объёме

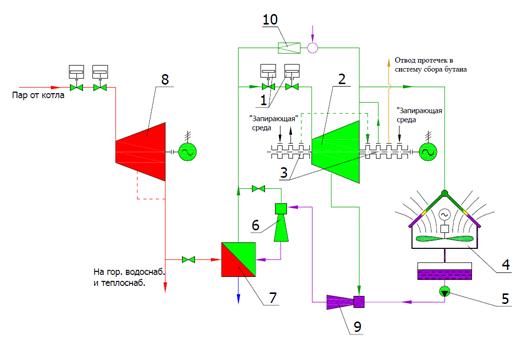

НРТ (рис.2). Пар, полученный в процессе испарения, сепарируется и направляется
в турбину.
Конденсация пара НРТ после турбины производится
в конденсаторе. Если в районе расположения мини-ТЭЦ имеется достаточное
количество воды, то можно применять конденсатор с водяным охлаждением, в
противном случае - с воздушным охлаждением.
Агрегаты бутанового контура скомпонованы в
герметичном контейнере. В соответствии с правилами обслуживания помещений с
взрывоопасными газами кратность принудительной циркуляции воздуха в контейнере
с оборудованием равна пяти.
Масса бутана в контуре составляет приблизительно
1500 кг. Бутан не токсичен и не является коррозионно-активным рабочим телом,
поэтому турбина, трубопроводы, арматура и вспомогательное оборудование
выполняются из углеродистых сталей. [4]
ВАРИАНТЫ ТЕПЛОВЫХ СХЕМ ЭНЕРГЕТИЧЕСКИХ УСТАНОВОК
С ПРИМЕНЕНИЕМ НРТ
. Совмещение контура с НРТ с
противодавленческими турбинами малой мощности
Выработка электроэнергии на тепловом потреблении
наиболее эффективна, поэтому на многих промышленных и муниципальных паровых
котельных устанавливают противодавленческне турбины, имеющие минимальные
габариты, простые в эксплуатации, дешевые и не требующие сложного сервиса.
Основной недостаток варианта надстройки
котельных паровыми противодавленческими турбинами состоит в том, что они могут
работать только при наличии тепловой нагрузки.
Летом, когда тепловая нагрузка горячего
водоснабжения составляет только 15% от номинальной, турбина не сможет работать,
если не будет дополнительной нагрузки, связанной с потреблением пара низких параметров
на технологические нужды. В результате коэффициент использования установленной
мощности в среднем за год может составлять 0,5 и ниже.
Наиболее эффективно подстраивать к выхлопу
противодавленческих турбин контур, работающий на бутане, так как уровень
температур греющего пара составляет 130-150 °C. В этом случае любая недогрузка
противодавленческой турбины по тепловой мощности передаётся в дополнительный

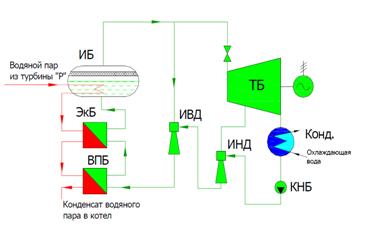

контур (рис.3).
Совместная работа парового и бутанового контуров
может обеспечить коэффициент использования установленной мощности паровой
турбины, равный 1, независимо от тепловой нагрузки.
При создании комбинированной установки,
состоящей из противодавленческой турбины и бутанового контура, годовая
выработка электроэнергии удваивается. Это происходит за счёт того, что даже в
периоды отсутствия тепловых нагрузок противодавленческая турбина работает на
номинальной мощности, и, кроме того, в эти периоды электроэнергия дополнительно
вырабатывается в бутановом контуре. [4]
. Создание автономных источников тепла и
электроэнергии, работающих на местных видах топлива и на сбросном тепле
промышленных предприятий
Еще одной важной особенностью применения
пентанового или бутанового контуров является независимость их структуры от типа
первичного источника тепла. Например, их можно интегрировать с водогрейными
котлами, которые нашли массовое применение благодаря простоте эксплуатации и
отсутствию проблем с водоподготовкой, необходимой для паровых котлов.
По аналогичной схеме контур с НРТ может быть
совмещен с котлами для сжигания промышленных и бытовых отходов.
Применение контура с НРТ позволяет простыми
техническими средствами утилизировать тепло технологических процессов даже в
тех случаях, когда традиционные методы неэффективны или невозможны. Рабочие
тела различных технологических процессов, сбрасываемые обычно в окружающую
среду, имеют различный химический состав и температуру. Отвод теплоты от этих
рабочих тел можно производить с помощью простых по конструкции водяных
котлов-утилизаторов, выпускаемых промышленностью. Далее нагретая вода подаётся
в бутановый парогенератор, в котором происходит передача теплоты от воды в
бутановый контур.
В итоге, независимо от параметров и тепловой
мощности базового котла при совмещении его с контуром НРТ можно создать
гарантированный источник дешевой электроэнергии. Эта установка может работать
на любом виде местного топлива, и она независима от источника охлаждения.

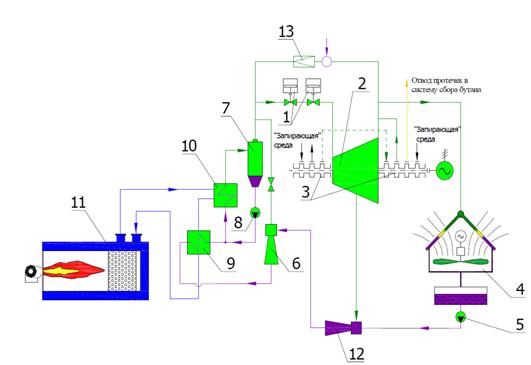

Принципиальная схема установки с водогрейным
котлом показана на рис. 4. [4]
. Применение бутанового контура в составе
парогазовых установок малой мощности и совместно с газопоршневыми агрегатами
Газотурбинные установки малой мощности (от 1,5
до 6,0 МВт) часто используются в режиме ГТУ-ТЭЦ или ПГУ-ТЭЦ, в которых теплота
продуктов сгорания после газовой турбины используется для теплофикации. При
этом применяют тепловые схемы с паровым или водогрейным котлом-утилизатором.
В первом варианте водяной пар из КУ поступает в
противодавленческую турбину, после которой пар в течение отопительного периода
поступает на теплофикацию. В период отсутствия тепловых нагрузок приходится
отключать паровой КУ и переводить газотурбинную установку в режим автономной
работы с низким КПД. Если подключить к противодавленческой турбине бутановый
контур, то ГТУ может в течение всего года работать с КУ. Но при отсутствии
теплового потребления пар из турбины подаётся в бутановый парогенератор, то
есть его теплота используется для выработки электроэнергии в этом контуре (рис.5).
КПД комбинированной установки такого типа повышается на 10 % по сравнению с
режимом автономной работы ГТУ. [4]
Аналогичные тепловые схемы разработаны для
установок с газопоршневыми агрегатами (ГПА). В этом варианте тепловой схемы в
комбинированной установке используется не только теплота выхлопных газов, но и
теплота системы охлаждения двигателя (рис.6) [4].

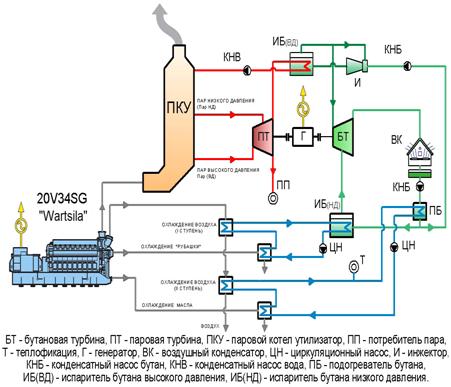

Рис.6. Схема комбинированной энергетической
установки, включающей ГПА, паровой котёл-утилизатор, противодавленческую
турбину и бутановый контур [4]: БТ - бутановая турбина; ПТ - паровая турбина;
ПКУ - паровой котел утилизатор; ПП - потребитель пара; Т - теплофикация; Г -
генератор; ВК - воздушный конденсатор; ЦН - циркуляционный насос; И - инжектор;
КНБ - конденсатный насос бутана; КНВ - конденсационный насос воды; ПБ -

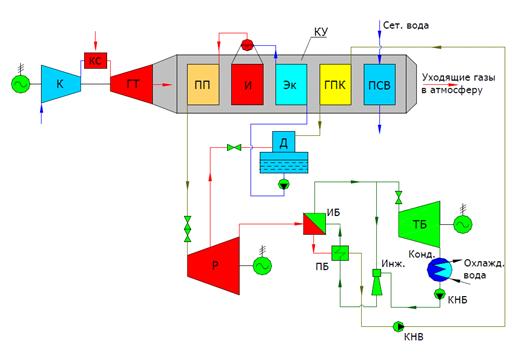

подогреватель бутана; ИБ(ВД) - испаритель бутана высокого давления; ИБ(НД) -
испаритель бутана низкого давления.
СОВРЕМЕННЫЕ НИЗКОКИПЯЩИЕ РАБОЧИЕ ТЕЛА
В соответствии с Монреальским протоколом, подписанным
странами ООН и Россией в том числе, запрещено производить опасные для озонового
слоя Земли вещества. Таковыми являются хладоны, относящиеся к группе
Хлор-Фтор-Углеродов (ХФУ). Например, R11
(CFCl3), R12
(CF2Cl2).
Их заменяют новыми более безопасными для окружающей среды низкокипящими
рабочими телами (НРТ). Данные об используемых в промышленности современных
хладонах приведены в таблице 6 [5].
Таблица 6. Некоторые характеристики используемых
в современной промышленности хладонов [5]
Вещество
|
Химическая
формула
|
Температура
кипения, °C
|
Параметры
в критической точке, °C / МПа
|
Метан (R-1)
|
CH4
|
-161.6
|
-82.30
/ 4.60
|
R-14
|
CF4
|
-127.8
|
-45.65 / 3.74
|
Этилен
|
С2H4
|
-103.7
|
9.20
/ 5.04
|
R-125
|
CHF2CF3
|
-48.1
|
67.70 / 3.39
|
Пропилен
|
СН2=СН-СН3
|
-47.6
|
92.00
/ 4.60
|
Пропан (R-290a)
|
C3H8
|
-42.09
|
96.84
/ 4.24
|
R-22
|
CHF2Cl
|
-40.85
|
96.13 / 4.98
|
Аммиак
(R-717)
|
NH3
|
-33.34
|
132.25
/ 11.43
|
R-134a
|
CF3CFH2
|
-26.1
|
R-227еа
|
CF3CFHCF
|
-18.0
|
103.50 / 2.95
|
Изобутан (R-600a)
|
(СН3)3СН
|
-11.7
|
135.00
/ 3.65
|
R-318
|
C4F8
|
-6.0
|
115.22 / 2.78
|
R-123
|
CHCl2CF3
|
27.8
|
183.70 / 3.56
|
R-141b
|
CH3CFCl2
|
32.05
|
210.20 / 4.64
|
R-114b2
|
CF2BrCF2Br
|
47.3
|
214.15 / 3.36
|
R-10
|
CCl4
|
76.75
|
283.20 / 4.5
|
К настоящему времени существует несколько сотен
хладонов, и всё их многообразие можно классифицировать по следующим признакам:
· Происхождение НРТ
- Природное;
- Синтезированное.
· Состав
- «Чистое»;
- Смесовое.
· Воздействие на озоновый слой (ODR)
- НРТ c
высокой озоноразрушающей активностью;
- НРТ c
низкой озоноразрушающей активностью;
- НРТ c
нулевой озоноразрушающей активностью (не содержащие Cl).
· Принадлежность к группе парниковых
газов GWP;
· Состав атомов в молекуле
- HC;
- HFC;
- HCFC;
- FC.
· Параметры в критической точке. [2].
тепло электроэнергия газопоршневой
контур
ВЫВОДЫ
Российскими инженерами наработано множество
проектов электростанций, использующих низкокипящие рабочие тела. Уже проведено
достаточное количество расчетов, позволяющих эффективно использовать
низкопотенциальное тепло. Передовые в этой области компании, такие как ООО «Комтек-Энергосервис»
[4], ОАО «Сумское НПО им. М.В. Фрунзе» [6], успешно внедряют данные технологии
в российскую промышленность.
Энергетические установки, соответствующие
показанным схемам, перспективно могут быть использованы для геотермальных
электрических станций и в промышленном секторе (утилизация сбросного тепла
промышленных предприятий). С экологической точки зрения наиболее перспективными
являются НРТ, имеющие природное происхождение.
СПИСОК ЛИТЕРАТУРЫ
1.Основные
положения энергетической стратегии России на период до 2020 года. М.: Минэнерго
РФ, 2001.
2.Сапожников
М.Б., Тимошенко Н.И. Электрические станции на низкокипящих рабочих телах //
Теплоэнергетика. 2005. № 3. С. 73-74, 75-75.
3.Сапожников
М.Б., Тимошенко Н.И. Предельная эффективность электрических станций на
низкокипящих рабочих телах // Теплоэнергетика. 2005. № 4. С. 68.
4.Гринман
М.И., Фомин В.А. Перспективы применения энергетических установок с
низкокипящими рабочими телами // Всероссийская научно-практическая конференция
«Реконструкция энергетики - 2009». С-Пб. 2009.
Маркон-Холод
[Электронный ресурс] : Каталог. - Электрон. дан. - С-Пб. URL:
<http://www.marcon-kholod.ru/Production>
(дата
обращения 03.05.2010).
1.Бухолдин
Ю.С. и др. Низкотемпературная радиально-осевая турбина для утилизационной
энергоустановки / Бухолдин Ю.С., Зинченко Ю., Левашов В.А., Сидоренко Д. //
Газотурбинные технологии. 2008. №3. С. 14-18.
