Энергетическое обследование Муниципального бюджетного общеобразовательного учреждения Средняя общеобразовательная школа №9 г. Североморска Мурманской области

УТВЕРЖДАЮ

Министр

Энергетики и ЖКХ

Мурманской области

_______________Г.И. Микичура

«____» ______________ 2012 г.    УТВЕРЖДАЮ

Генеральный директор

ЗАО «ТЕПЛОУЧЕТ »

_______________Д.Д. Ротарь

«____» ______________ 2012 г.

ОТЧЕТ

по результатам энергетического обследования

Муниципальное бюджетное общеобразовательное учреждение средняя общеобразовательная школа №9 г. Североморска Мурманской области

Мурманская область, ЗАТО Североморск,

улица Гвардейская, дом 26

СОГЛАСОВАНО

МБОУ СОШ № 9

______________ Н.В. Баранцева

«____» ______________ 2012 г.




Санкт-Петербург

г.

Содержание

ВВЕДЕНИЕ

.          ХАРАКТЕРИСТИКА ОБЪЕКТА

.1         ОБЩИЕ СВЕДЕНИЯ ОБ ОБЪЕКТЕ

.2         ПАРАМЕТРЫ МИКРОКЛИМАТА

.          АНАЛИЗ СТРУКТУРЫ ЭНЕРГОПОТРЕБЛЕНИЯ

.1         ОЦЕНКА СОСТОЯНИЯ ТЕХНИЧЕСКОЙ ДОКУМЕНТАЦИИ, ДОГОВОРНЫХ ОТНОШЕНИЙ С ЭНЕРГОСНАБЖАЮЩИМИ ОРГАНИЗАЦИЯМИ

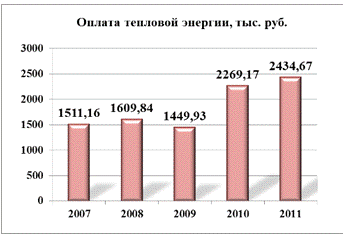

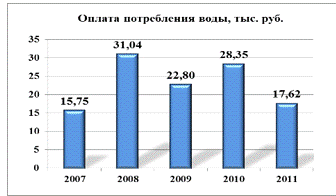

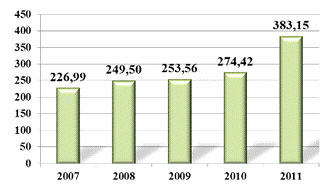

.2         АНАЛИЗ ФИНАНСОВЫХ ЗАТРАТ НА ПОТРЕБЛЯЕМЫЕ ЭНЕРГОРЕСУРСЫ

.          СИСТЕМА ЭЛЕКТРОСНАБЖЕНИЯ

.1         АНАЛИЗ СИСТЕМЫ ЭЛЕКТРОСНАБЖЕНИЯ

.2         АНАЛИЗ СУЩЕСТВУЮЩЕЙ СИСТЕМЫ УЧЕТА ЭЛЕКТРОЭНЕРГИИ

.3         ХАРАКТЕРИСТИКА ЭЛЕКТРОПОТРЕБЛЯЮЩЕГО ОБОРУДОВАНИЯ И СТРУКТУРА ПОТРЕБЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

.4         ВЫВОДЫ ПО ГЛАВЕ 3

.          СИСТЕМА ТЕПЛОСНАБЖЕНИЯ

.1         ХАРАКТЕРИСТИКА СИСТЕМЫ ТЕПЛОСНАБЖЕНИЯ

.2         АНАЛИЗ СТРУКТУРЫ РАСПРЕДЕЛЕНИЯ ТЕПЛОВОЙ ЭНЕРГИИ

.3         ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ

.4         ГОРЯЧЕЕ ВОДОСНАБЖЕНИЕ

.5         ВЫВОДЫ ПО ГЛАВЕ 4

.          СИСТЕМАВОДОСНАБЖЕНИЯ И ВОДООТВЕДЕНИЯ

.          УДЕЛЬНЫЕ РАСХОДЫ ЭНЕРГОРЕСУРСОВ И ВОДЫ

.          КЛАСС ЭНЕРГОЭФФЕКТИВНОСТИ ЗДАНИЯ

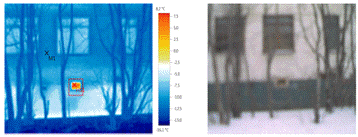

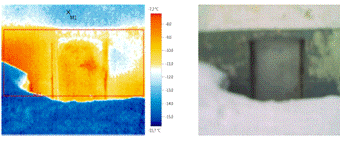

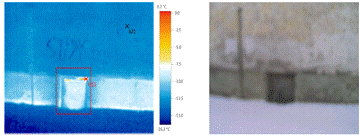

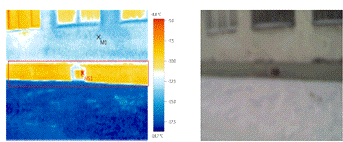

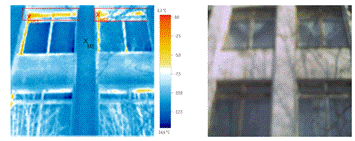

.          ТЕПЛОВИЗИОННОЕ ОБСЛЕДОВАНИЕ ОБЪЕКТА

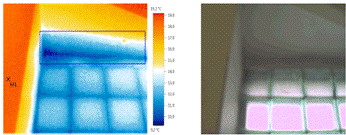

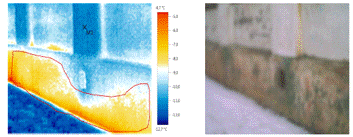

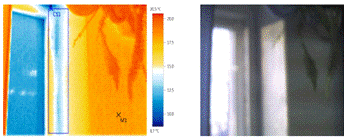

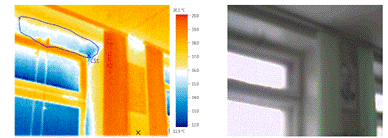

.1         ТЕПЛОВИЗИОННОЕ ОБСЛЕДОВАНИЕ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ

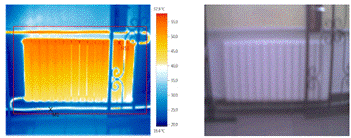

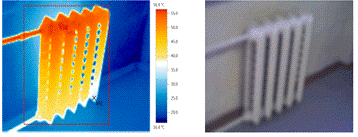

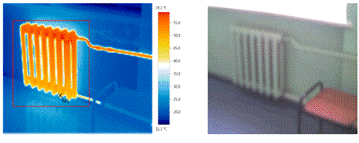

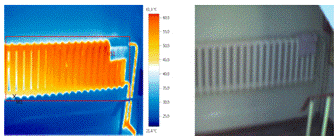

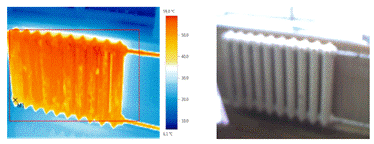

.2         ТЕПЛОВИЗИОННОЕ ОБСЛЕДОВАНИЕ СИСТЕМЫ ТЕПЛОСНАБЖЕНИЯ

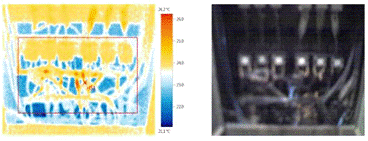

.3         ТЕПЛОВИЗИОННОЕ ОБСЛЕДОВАНИЕ СИСТЕМЫ ЭЛЕКТРОСНАБЖЕНИЯ

.4         ВЫВОДЫ И РЕКОМЕНДАЦИИ

.          МЕРОПРИЯТИЯ ПО ЭНЕРГОСБЕРЕЖЕНИЮ.

.1         ОБЩИЕ СВЕДЕНИЯ

.1.1      Установка терморегуляторов на отопительные приборы

.1.2      Установка теплоотражающих экранов за отопительными приборами

.1.3      Замена деревянных оконных конструкций на энергоэффективные стеклопакеты в ПВХ переплёте

.1.4      Установка блочного индивидуального теплового пункта с системой погодного регулирования (БИТП)

.1.5      Утепление ограждающих конструкций

.1.6      Замена ламп накаливания на энергосберегающие компактные люминесцентные лампы (КЛЛ)

.2         МЕТОДИКА ОЦЕНКИ ЭФФЕКТИВНОСТИ ЭНЕРГОСБЕРЕГАЮЩИХ МЕРОПРИЯТИЙ

.2.1      Чистое современное значение (NPV)

.2.2      Эффективная ставка, внутренняя эффективность, внутренняя норма доходности (IRR)

.2.3      Срок окупаемости инвестиционного проекта

.2.4      Индекс доходности инвестиционного проекта

.2.5      Простой срок окупаемости

.2.6      Дисконтированный срок окупаемости

.2.7      Оценка риска инвестиционного проекта

.3         ОРГАНИЗАЦИОННЫЕ И БЕЗЗАТРАТНЫЕ МЕРОПРИЯТИЯ

.3.1      Материальное стимулирование персонала за энергосбережение2

.3.2      Создание системы энергоменеджмента на предприятии.

.3.3      Повышение квалификации специалистов в области энергосбережения.

.4 МЕРОПРИЯТИЯ ПО СНИЖЕНИЮ ПОТРЕБЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

.4.1 Замена ламп накаливания на компактные люминесцентные

.5 МЕРОПРИЯТИЯ ПО СНИЖЕНИЮ ПОТРЕБЛЕНИЯ ТЕПЛОВОЙ ЭНЕРГИИ

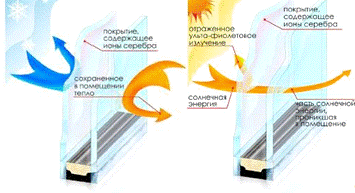

.5.1 Замена деревянных оконных конструкций на энергоэффективные стеклопакеты в ПВХ переплёте

.5.2      Установка теплоотражающих экранов за отопительными приборами

.5.3      Установка терморегуляторов на отопительными приборами

.5.4 Утепление ограждающих конструкций

.5.5      Установка блочного индивидуального теплового пункта с системой погодного регулирования

.6         МЕРОПРИЯТИЯ ПО ЭКОНОМИИ ВОДЫ

.6.1 Установка регуляторов расхода воды

. ПЕРЕЧЕНЬ ЭНЕРГОСБЕРЕГАЮЩИХ МЕРОПРИЯТИЙ

ЗАКЛЮЧЕНИЕ

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

Лист согласования

Список исполнителей

№ п/п

Наименование

Должность исполнителя

Ф.И.О.

1

Ответственный исполнитель



2

Оценка состояния технического учета и отчетности, нормирования и анализа показателей топливоиспользования



3

Электротехническое оборудование



4

Система технического водоснабжения



5

Система отопления и кондиционирования



6

Автотранспортные средства, спецтехника, в том числе снабжение и потребление ГСМ




Сведения об экспертной организации

Официальное наименование:

Полное наименование организации: Закрытое акционерное общество «ТЕПЛОУЧЕТ»

Сокращенное наименование организации: ЗАО «ТЕПЛОУЧЕТ».

Юридический адрес:

Россия, 194044, Россия, г. Санкт-Петербург, Выборгская наб., д. 45.

Почтовый адрес:

Россия, 194044, Россия, г. Санкт-Петербург, Выборгская наб., д. 45.

Сведения о лицензиях:

ЗАО «ТЕПЛОУЧЕТ» является членом:

·   Саморегулируемой организации в области энергетического обследования Некоммерческого партнерства «Энергоаудит Северо-Запада» (регистрационный номер в Государственном реестре саморегулируемых организаций СРО-Э-081 от 25.04.2011г.), что подтверждается свидетельством №СРО-Э-081-7826029704-033 от 14.06.2011г. Свидетельство действительно без ограничения срока его действия.

·        Саморегулируемой организации Некоммерческого партнерства «Объединение участников рынка энергетического обследования и энергосбережения «Энергоэффективность, Энергосбережение, Энергобезопасность» (регистрационный номер в Государственном реестре саморегулируемых организаций СРО-Э-021), что подтверждается свидетельством № 055-2011 от 01.09.2011г. Свидетельство выдано сроком на один год.

О Компании

      Компания ЗАО «ТЕПЛОУЧЕТ» основана в 1990 году в Санкт-Петербурге

      Входит в состав Холдинга «Теплоком»

         В компании работает более 200 высококвалифицированных специалистов

         Более 20 лет работы на рынке энергосбережения

         Более 5000 установленных узлов учета энергоресурсов

         Более 2000 узлов учета на обслуживании

         Более 750 проведенных энергетических обследований

         Полный охват территории Северо-Запада России

Термины и сокращения

Термин

Трактовка

Потенциал энергосбережения

Совокупность всех имеющихся возможностей энергосбережения, измеренных в тоннах условного топлива и доступных к использованию при существующем уровне развития техники и технологии

Энергосбережение

Реализация организационных, правовых, технических, технологических, экономических и иных мер, направленных на уменьшение объема используемых энергетических ресурсов при сохранении соответствующего полезного эффекта от их использования (в том числе объёма произведённой продукции, выполненных работ, оказанных услуг)

Энергетическое обследование

Сбор и обработка информации об использовании энергетических ресурсов в целях получения достоверной информации об объёме используемых энергетических ресурсов, о показателях энергетической эффективности, выявления возможностей энергосбережения и повышения энергетической эффективности с отражением полученных результатов в энергетическом паспорте

Энергетический ресурс

Носитель энергии, энергия которого используется или может быть использована при осуществлении хозяйственной и иной деятельности, а также вид энергии (атомная, тепловая, электрическая, электромагнитная энергия или другой вид энергии)

Энергетическая эффективность

Характеристики, отражающие отношение полезного эффекта от использования энергетических ресурсов к затратам энергетических ресурсов, произведенным в целях получения такого эффекта, применительно к продукции, технологическому процессу, юридическому лицу, индивидуальному предпринимателю


Список принятых сокращений

ГВС

Горячее водоснабжение

ГРП

Газораспределительная подстанция

ИТП

Индивидуальный тепловой пункт

ЦТП

Центральный тепловой пункт

УУГ

Узел учета природного газа

УУТЭ

Узел учета тепловой энергии

ПК

Производственный комплекс

ПСБ

Производственно- складская база

СО

Система отопления

ЭСМ

Энергосберегающее мероприятие


Введение


Объектом обследования является здание муниципального бюджетного образовательного учреждения средней общеобразовательной школы № 9, расположенного по адресу: г. Североморск, ул. Комсомольская, д. 33.

Проведены обследования системы теплоснабжения, электроснабжения, водоснабжения и водоотведения, а так же выполнен сбор данных о потреблении ТЭР за последние пять лет, тепловизионное обследование ограждающих конструкций, внутренней системы отопления здания.

Целью настоящей работы является:

Ø сбор общих сведений по зданию;

Ø  сбор документации об организации и снабжению здания основными потребляемыми энергоресурсами, включая сбор исходных данных по договорному, фактическому, расчетному, нормативному потреблению энергоресурсов;

Ø оценка рациональности использования энергетических ресурсов;

Ø оценка технического состояния систем инженерного обеспечения;

Ø  определение оснащенности приборами учета энергетических ресурсов;

Ø  оценка потенциала энергосбережения;

Ø  разработка комплекса мероприятий по энергосбережению и повышению энергетической эффективности;

Ø  инструментальное обследование систем энергоснабжения;

Ø  тепловизионное обследование здания.

Работа выполнена по следующим инженерным системам:

Ø электроснабжения;

Ø  централизованного отопления;

Ø  горячего водоснабжения;

Ø  холодного водоснабжения и водоотведения.

В качестве базового года для определения годовых объемов потребления энергетических ресурсов был принят 2011 год.

1.   Характеристика объекта


1.1 Общие сведения об объекте


Объект энергетического обследования является здание МБОУ СОШ №9, 2-х этажное. Здание построено в 1972 году. На 2011 год износ здания составил 66%.

Стены здания выполнены из кирпича. С внутренней стороны отделка стен помещений выполнена штукатуркой и окраской масляными красками. Межэтажные, чердачное перекрытия, надподвальное перекрытие выполнены из железобетонных плит. Крыша выполнена из железобетонных плит. Оконные конструкции - деревянные, двустворные остекленные, частично металлопластиковые. Вход в здание включает тамбур. Двери филенчатые, деревянные, с уплотнителем по периметру притвора.

Общие сведения по объекту приводятся в таблице 1.1.

Таблица 1.1.

Общие сведения по зданию

№ п/п

Наименования показателей

Единицы измерения

Данные

1

2

3

4

1

Год постройки

-

1972

2

Этажность здания

-

2

3

Материал стен

-

Кирпичные

4

Перекрытия

-

Сборные железобетонные плиты

5

Крыша

-

Железобетонные плиты

6

Общая площадь здания

м2

5 491

7

Отапливаемая площадь здания

м2

5 491

8

Отапливаемый объем

м3

23442

9

Приборы коммерческого учета расхода электроэнергии

есть/нет

есть

10

Приборы технического учета расхода электроэнергии на освещение

есть/нет

нет

11

Приборы технического учета расхода электроэнергии на пищеблок

есть/нет

нет

12

Узел коммерческого учёта потребления тепловой энергии

есть/нет

есть

13

Узел коммерческого учёта потребления воды

есть/нет

есть

14

Средства регулирования теплопотребления в целом на здание

вид и наличие

нет

15

Средства регулирования теплопотребления в помещениях

вид и наличие

нет


1.2 Параметры микроклимата


Средние месячные температуры наружного воздуха согласно СНиП 23-01-99* «Строительная климатология» для г. Североморска взяты по г. Мурманску. Данные представлены в табл. 1.2

Таблица 1.2

Средние месячные температуры наружного воздуха

Вели- чина

Месяц


I

II

III

IV

V

VI

VII

VIII

IX

X

XI

XII

text,оС

-10,5

-10,8

-6,9

-1,6

3,4

9,3

12,6

11,3

6,6

0,7

-4,2

-7,8


Средняя величина солнечной суммарной радиации на горизонтальную и вертикальные поверхности при действительных условиях облачности I, МДж/мІ, за отопительный период.

Таблица 1.3

Средняя величина солнечной суммарной радиации, МДж/мІ

Горизонтальная поверхность

Вертикальные поверхности с ориентацией на


С

св/сз

В/З

юв/юз

ю

1691

1078

1194

1454

1766

2000


Температуры воздуха, принятые для расчетов (СНиП 23-01-99*,табл.1):

средняя температура воздуха наиболее холодной пятидневки обеспеченностью 0,92=-30оС;

- средняя температура отопительного периода, который охватывает дни со среднесуточными температурами £ 8оС tht= -0,5оС

Продолжительность отопительного периода:  275сут;

Принятые параметры микроклимата помещения:

-   Температура внутреннего воздуха - tint=18оС.

Градусо-сутки отопительного периода (С∙сут.):

ГСОП = Х = ( tint - tht ) zht = (18-(-0,5))*275 = 5087,5

где tint - расчетная температура внутреннего воздуха, ⁰С;- средняя температура отопительного периода, ⁰С;- продолжительность отопительного периода, сут.

Влажностный режим помещений зданий в холодный период года: нормальный;

Зона влажности климатического района: влажная;

Условия эксплуатации ограждающих конструкций в зависимости от влажностного режима помещений и зон влажности климатического района: Б

2.       Анализ структуры энергопотребления


2.1 Оценка состояния технической документации, договорных отношений с энергоснабжающими организациями


Документы по электроснабжению.

Договор электроснабжения № 6949 от 10.02.2012 г.между:

·        Поставщик - Открытое акционерное общество «Кольская энергосбытовая компания»

·        Потребитель - МБОУ СОШ №9

Акт разграничения балансовой принадлежности электросетей и эксплуатационной ответственности сторон.

Однолинейная схема внутреннего электроснабжения МБОУ СОШ №9

Документы по теплоснабжению.

Договор на теплоснабжение № 600 от 29.04.2011 г. между:

·        Энергоснабжающая организация - муниципальное унитарное предприятие «Североморские теплосети»

·        Потребитель - МБОУ СОШ № 9

Паспорт теплового пункта МБОУ СОШ № 9

Акт разграничения балансовой принадлежности и ответственности за эксплуатацию тепловых сетей.

Паспорт готовности теплопотребляющих устройств и тепловых сетей к эксплуатации в отопительный период 2011/2012 г.

Документы по водоснабжению

Договор на отпуск воды,приём сточных вод и плату за природопользование № 2-57.11 от 01.03.2011г. между:

·        Поставщик - муниципальное унитарное предприятие «Североморскводоканал»

·        Абонент - МБОУ СОШ №9

Договор на отпуск воды, приём сточных вод и плату за природопользование № 2-57.11 от 01.01.2012г. между:

·        Поставщик - муниципальное унитарное предприятие «Североморскводоканал»

·        Абонент - МБОУ СОШ №9

Акт разграничения эксплуатационной ответственности сторон по водопроводным и канализационным сетям.

Оценка существующего положения, выводы.

Документы по электроснабжению имеются в полном объеме. Договор стандартный в соответствии с действующим законодательством. Разрешенная мощность по договору составляет 208,2 кВт.

Документы по теплоснабжению имеются в полном объеме. Договор стандартный в соответствии с действующим законодательством.

Документы по водоснабжению имеются в полном объеме. Договор стандартный в соответствии с действующим законодательством.

2.2 Анализ финансовых затрат на потребляемые энергоресурсы


Объем потребления энергоресурсов представлен в таблице 2.1

Таблица 2.1

Топливно-энергетические ресурсы

Суммарное потребление, руб.


2007

2008

2009

2010

2011

Электроэнергия

226993

249504

253557

274420

383155

Тепловая энергия

1511160

1609840

1449927

2269174

2434674

Воды

31035

22798

28349

17620

Итого суммарное потребление ТЭР

1738153

1859344

1703484

2543594

2817829


Динамика изменения тарифов на энергоресурсы представлена в таблице 2.2

Таблица 2.2

Топливно-энергетические ресурсы

Среднегодовая стоимость единицы ТЭР, тыс.руб.


2007

2008

2009

2010

2011

Электроэнергия, тыс. кВт. час

1,687

1,881

2,425

3,040

3,797

Тепловая энергия, Гкал

1,621

1,634

1,982

2,238

2,551

Воды, тыс. м3

4,430

4,870

5,900

7,682

8,909



3. Система электроснабжения


3.1 Анализ системы электроснабжения


Продажу электроэнергии осуществляет гарантирующий поставщик - ОАО «Кольская энергосбытовая компания». Характеристики схемы внешнего электроснабжения приведены в табл. 3.1.

Таблица 3.1

Характеристики схемы внешнего электроснабжения объекта

Параметр

Описание

Разрешенная нагрузка, кВт

208,2

Категория надежности питания схемы внешнего электроснабжения

II


Состояние внутренних сетей электроснабжения удовлетворительное.

3.2 Анализ существующей системы учета электроэнергии


Учёт электроэнергии осуществляется по двум приборам коммерческого учета, установленным в ГРЩ здания. Приборы учета - ЭНЕРГОМЕРА ЦЭ6803ВМ , класс точности 1,0.

Рекомендуется установить счетчик электроэнергии с возможностью включения в систему АСКУЭ (автоматизированная система контроля и учета электрической энергии) и хранением профиля нагрузки. Включение в систему АСКУЭ позволит автоматизировать сбор данных о расходе электроэнергии.

Наличие профиля нагрузки позволит проводить анализ суточного электропотребления, рациональность его использования, оценить возможность применения различных дифференцированных тарифов на электроэнергию.

Освещение является основным энергоёмким потребителем электрической энергии. Для анализа рациональности использования электроэнергии на его нужды и разработки мероприятий по энергосбережению необходимо установить прибор технического учета использования электроэнергии на нужды освещения, ежемесячно снимать показания и вести статистику электропотребления.

3.3 Характеристика электропотребляющего оборудования и структура потребления электрической энергии


Электрическая энергия в здании расходуется на цели:

-       освещения мест общего пользования;

-       освещения помещений;

-       питания технологического, холодильного и прочего оборудования пищеблока;

-       питания компьютеров и оргтехники;

-       прочие (слаботочные инженерные системы, технические нужды, технические потери).

На основании данных визуального обследования, характеристик установленного оборудования, режимов и времени его работы, определенных по опросам сотрудников произведен расчет структуры потребления электроэнергии.

Внутреннее освещение

Для внутреннего освещения объекта используются преимущественно лампы накаливания с электронной пускорегулирующей аппаратурой.

В большинстве помещений установленные светильники соответствуют проектным решениям. Количественные данные по видам ламп приведены в табл.3.2.

Таблица 3.2.

Количество осветительных приборов

Тип светильников

Внутреннее освещение

Наружное освещение

Светильники с лампами накаливания

705

5

Светильники с люминесцентными лампами

147

12


Бытовые технологические комплексы

Бытовая техника энергоемкий потребитель, установленная мощность используемого оборудования составляет около 193 кВт. В таблице 3.3 приведен перечень установленного оборудования.

Таблица 3.3.

Перечень установленного оборудования

Наименование электропотребителя

Количество, единиц

Установленная мощность единицы, кВт

Бытовая техника



Машина посудомоечная

1

16,2

Плита электрическая ПЭМ 4-010

2

15,8

Котел пищеварочный КПЭМ-100

1

13,5

Шкаф электропекарский ЭШ-3К

1

14,4

Машина картофелеочистительная МОК-150М

1

0,75

Мясорубка МИМ-300

1

1,9

Сковорода электрическая

1

6

Прилавок-витрина холодильный ПВВ(Н)70МК

1

7

Прилавок мармит для первых блюд ПМЭС 70 км-01

1

2,8

Мармит электрический кухонный ЭМК 70КМ

1

2

Ларь морозильный "Свияга-155"

1

0,17

Морозильник компрессионный ММ-164

1

0,2

Ларь морозильный с глухой крышкой ЛН 200

1

0,2

Холодильник-морозильник двухкамерный

1

0,15

Шкаф холодильный ШХ-0,7

2

4

Токарная машина для работ по дереву

6

0,37

Вертикально-сверлильный станок

2

0,55

Торцово-усовочная пила

2

1,6

Электрическая рейсмусовая машина

1

1,8

Машина швейная бытовая с электроприводом

1

0,23

Машина швейная Braser

10

0,23

Оргтехника



монитор

35

0,5

системный блок

35

0,25

ноутбук

20

0,15

сервер

1

0,75

принтер

15

0,22


Офисная и технологическая электрическая нагрузка

Офисную нагрузку составляют компьютеры и оргтехника в административных кабинетах и учебных помещениях. Всего в здании находится 35 компьютеров и 20 ноутбуков.

3.4 Выводы по главе 3


На рисунке 3.2. приведен график помесячного потребления электрической энергии.

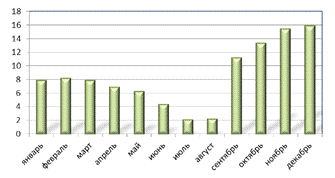

Помесячное потребление электрической энергии, кВт*ч

Рис.3.2. График помесячного потребления электрической энергии

График составлен на основании данных по расчетам с поставщиком электрической энергии, в которых фигурируют округленные до тысячных значений величины потребления электроэнергии.

Для снижения потребления электрической энергии рекомендуется проведения комплекса энергосберегающих мероприятий. Перечень энергосберегающих мероприятий представлен в разделе 10.

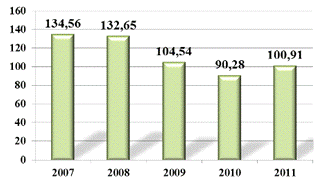

Годовое потребление электроэнергии, тыс.кВт*ч

Рис.3.3. График годового потребления электрической энергии

Рис.3.4. График оплаты электрической энергии

На протяжении рассмотренного периода потребление электроэнергии уменьшается на фоне растущих тарифов на электроэнергию, несмотря на улучшение технической оснащенности учреждения.

Оплата энергоресурсов на протяжении рассмотренного периода возрастала в связи с увеличением тарифов на потребление ресурсов.

4. Система теплоснабжения


4.1 Характеристика системы теплоснабжения


Теплоснабжающей организацией является ОАО «Мурманэнергосбыт».

В здании находится один индивидуальный тепловой пункт (ИТП) оснащенный коммерческим узлом учета тепловой энергии (УУТЭ) ТСК 7 выполненным на базе тепловычислителя ТЕПЛОКОМ «ВКТ-7» и расходомеров ULTRAHEAT 2WR. Приборы поверены.

В ИТП реализована открытая зависимая, двухтрубная система теплоснабжения здания с разбором на ГВС. Температурный график теплосети 150/70°С. Температурный график внутренней системы 95/70°С. В качестве отопительных приборов установлены чугунные, частично биметаллические радиаторы. Какие-либо системы регулирования теплопотребления отсутствуют. Разводка нижняя.

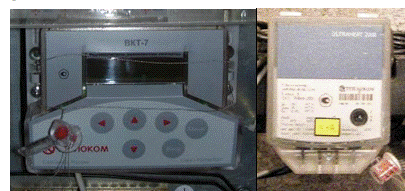

Рис.4.1. Тепловычислитель и расходомер, установленные в ИТП МБОУ СОШ №9

4.2 Анализ структуры распределения тепловой энергии


Тепловая энергия на объекте расходуется на систему отопления и систему горячего водоснабжения. Теплоснабжающая организация в выставленных счетах за потребленную тепловую энергию производит деление на отопление и горячее водоснабжение.

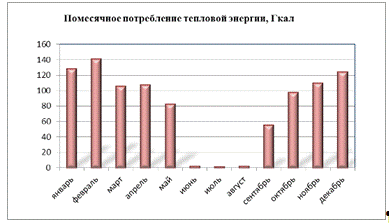

Рис.4.2. Теплопотребление здания

Анализ температуры наружного воздуха, температуры в помещении (со слов сотрудников учреждения) и температуры теплоносителя показывает, что для данного здания существует типичная проблема «перетопа». В начале и конце отопительного периода температура в здании превышает требуемые по санитарно-гигиеническим нормам значения. Причиной «перетопа» является не соответствие фактической температуры наружного воздуха и прогнозируемой поставщиком тепловой энергии для отпуска теплоты. Для устранения эффекта «перетопа» рекомендуем установить систему автоматического погодного регулирования (САПР) в составе блочного индивидуального теплового пункта.

Для снижения потерь тепловой энергии рекомендуется проведения комплекса энергосберегающих мероприятий. Перечень энергосберегающих мероприятий представлен в разделе 10.

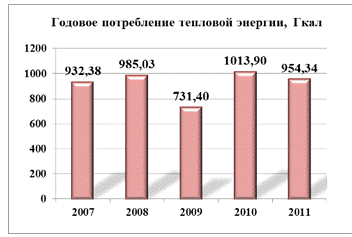

Рис.4.3. График годового потребления тепловой энергии

Рис.4.4. График оплаты тепловой энергии

Потребление тепловой энергии на протяжении рассмотренного периода, в основном, неизменно. Оплата энергоресурсов возрастала в связи с увеличением тарифов на потребление ресурсов.

4.3 Отопление и вентиляция


Система отопления - зависимая, открытая. Какие-либо способы регулирования теплопотребления отсутствуют.

Состояние изоляции оценивается как неудовлетворительное. Рекомендуется произвести восстановление тепловой изоляции трубопроводов отопления и горячего водоснабжения. В качестве материала рекомендуем использовать минеральную вату кашированную алюминиевой фольгой.

Система принудительной приточной вентиляции и калориферы отсутствуют.

4.4 Горячее водоснабжение


Система ГВС здания выполнена по открытой схеме. Учет потребления выполняется существующим УУТЭ. Температура подачи ГВС завышена, для регулировки температуры необходимо установить регулятор давления прямого действия перед регулятором температуры и настроить регулятор температуры.

4.5 Выводы по главе 4


Анализ температуры наружного воздуха, температуры в помещении, температуры теплоносителя показывает, что для данного здания существуют нерациональные тепловые потери.

Для устранения нерациональных тепловых потерь рекомендуем произвести установку линейных балансировочных вентилей на каждый стояк системы отопления и балансировку системы отопления; установить систему автоматического погодного регулирования в составе блочного индивидуального теплового пункта.

Для устранения нерациональных тепловых потерь в неотапливаемом помещении подвала необходимо произвести ремонт изоляции трубопроводов системы отопления с применением энергоэффективных материалов.

Для снижения потребления тепловой энергии произвести замену оконных конструкций на энергосберегающие стеклопакеты с низкоэмиссионным покрытием в ПВХ переплете и произвести гидрофобизацию стеновых конструкций. За отопительными приборами необходимо установить теплоотражающие экраны. На отопительные приборы установить термостатические и запорные вентили.

Оценка экономической эффективности предложенных мероприятий представлена в разделе 9.

5.
Системаводоснабжения и водоотведения


Здание снабжается холодной водой по одному вводу от ОАО «Североморскводоканал». Водоотведение осуществляется в общесплавную коммунальную канализацию, также обслуживаемую ОАО «Североморскводоканал».

Коммерческий учет потребления холодной воды осуществляется крыльчатым расходомером марки ВСКМ 90-32, установленным в водомерном узле.

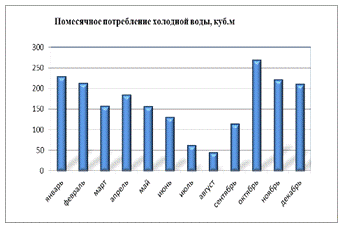

Рис. 5.2 Потребление холодной воды

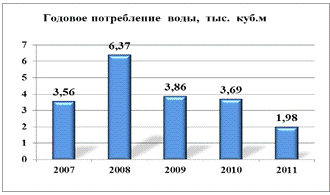

Рис. 5.3 График годового потребления холодной воды

Рис. 5.4 График оплаты холодной воды

На диаграмме представлено потребление холодной воды с января по декабрь 2011 года. Состояние сантехнического оборудования оценивается как удовлетворительное. Утечек воды при обследовании не выявлено. Водоразборная арматура не имеет систем ограничения расхода и давления воды, что приводит к превышению расхода над требуемым для санитарно-гигиенических процедур.

Тепловая изоляция холодной воды отсутствует. Для увеличения срока службы трубопроводов холодной воды и предотвращения их замерзания в холодный период года рекомендуется произвести изоляцию трубопроводов с применением энергоэффективных материалов.

На диаграммах отмечены увеличение потребления в 2008г вследствие производства ремонтных работ, снижение значений среднегодового потребления в связи с установкой прибора учета воды.

6.
Удельные расходы энергоресурсов и воды


Расчетно-нормативная удельная отопительная характеристика здания согласно договорной нагрузке на отопление составляет 0,44 Вт/мі°С.

Фактическую удельную отопительную характеристику рассчитываем согласно СНиП 23-02-2003 «Тепловая защита» (Приложение Г).

= Q*k/(V*D)

где, Q - расход тепловой энергии на отопление здания в течение отопительного периода;- коэффициент перевода единиц измерения;- отапливаемый объем здания, равный объему, ограниченному внутренними поверхностями наружных ограждений зданий;- градусо-сутки отопительного периода.

= (tвн - tнар)*z

где, tвн - средняя температура внутреннего воздуха;нар - средняя температура наружного воздуха (-0,5°С за 2011 год);- продолжительность отопительного периода (275 дней в 2011 году).

Получаем:= 954,34 * 1,163*106 / (23442*275*(18-(-0,5))*24) = 0,487 Вт/куб.м*С.

Таблица 6.1

Удельные расходы энергоресурсов и воды

№ п/п

Наименование показателя энергетической эффективности

Единица измерения

Значение показателя




Фактическое (по приборам учета, расчетам)

Расчетно - нормативное за базовый год

1

Потребление тепловой энергии

Вт/мі·°С

0,487

0,441

2

Потребление электрической энергии

тыс. кВт·ч/чел

0,184

0,181

3

Потребление воды

тыс. мі/чел.

0,004

0,002


7.       Класс энергоэффективности здания


Приказом Министерства регионального развития РФ от 28 мая 2010 г. № 262 «О требованиях энергетической эффективности зданий, строений, сооружений» установлена нормы потребления тепловой энергии на отопление и вентиляцию. Норма потребления тепловой энергии на отопление и вентиляцию для объекта составляет 38 кДж/м3·С·сут.

Фактическое потребление тепловой энергии на отопление учреждения за 2011 год составило 42 кДж/м3·С·сут. Отклонение фактического значения от нормативного удельного расхода тепловой энергии на отопление здания составляет 10,5%.

Энергетическую эффективность жилых и общественных зданий устанавливают в соответствии с классификацией по таблице 3 СНиП 23-02-2003 «Тепловая защита зданий».

Таблица 3 (СНиП 23-02-2003) - Классы энергетической эффективности зданий

Обозначение класса

Наименование класса энергетической эффективности

Величина отклонения расчетного (фактического) значения удельного расхода тепловой энергии на отопление здания qhdes от нормативного, %

Рекомендуемые мероприятия органами администрации субъектов РФ

Для новых и реконструированных зданий

А

Очень высокий

Менее минус 51

Экономическое стимулирование

В

Высокий

От минус 10 до минус 50

То же

С

Нормальный

От плюс 5 до минус 9

-

Для существующих зданий

D

Низкий

От плюс 6 до плюс 75

Желательна реконструкция здания

Е

Очень низкий

Более 76

Необходимо утепление здания в ближайшей перспективе


В соответствии с таблицей 3 СНиП 23-02-2003 класс энергетической эффективности здания МБОУ СОШ №9, расположенной по адресу: ЗАТО г. Североморск, ул. Гвардейская, д.26, устанавливается класс D (низкий).

8.       Тепловизионное обследование объекта

энергоресурс учет затрата потребляемый

Комплексное теплотехническое обследование наружных ограждающих конструкций зданий и сооружений с применением тепловизионной техники проводится с целью определения приведенного сопротивления теплопередаче ограждающих конструкций, а также для выявления температурных аномалий на обследуемых конструкциях.

Метод основан на дистанционном измерении тепловизором полей температур поверхностей ограждающих конструкций, между внутренними и наружными поверхностями которых создан перепад температур, и вычислении относительных сопротивлений теплопередаче участков конструкции.

Основные термины:

Дефект - каждое отдельное несоответствие продукции требованиям проектной или нормативной документации, ухудшающее его свойства.

Тепловой неразрушающий контроль - неразрушающий контроль, основанный на регистрации температурных полей объекта контроля.

Критический дефект ограждающей конструкции - теплотехнический дефект, который приводит к понижению температуры на внутренней поверхности наружной ограждающей конструкции ниже точки росы при расчетных температурно-влажностных условиях.

Температурная аномалия - локальное отклонение температуры поверхности от нормы.

Температурное поле - совокупность мгновенных значений температуры во всех точках поверхности объекта контроля или его отдельного участка.

Тепловизор- прибор, предназначенный для преобразования теплового изображения объекта в видимое.

Термограмма - тепловое изображение объекта контроля или его отдельного участка.

Перечень приборов и оборудования, примененных при проведении тепловизионного обследования

·        Тепловизор Testo-875-2

·        Термоанемометр Testo 425

Порядок проведения работ

Выполнение работ проводилось в несколько этапов:

анализ представленной проектной и исполнительной документации;

общий осмотр объекта, определение конструктивной схемы зданий;

определение микроклимата внутри помещений;

подготовка к проведению тепловизионного обследования зданий;

проведение тепловизионного обследования;

камеральная обработка полученных данных;

проведение расчетов сопротивления теплопередаче ограждающих конструкций;

составление отчета по результатам инженерно - технического обследования.

Визуализация тепловых полей и измерение температуры при тепловизионном обследовании наружных и внутренних частей ограждающих конструкций выполнялось с применением тепловизора Testo-875-2.

Перед началом тепловизионной съемки были произведены замеры температуры поверхности на контролируемом объекте контактным методом, температуры в центре помещений и на расстоянии около 10 см от поверхности наружных стен, а также замеры температуры, влажности наружного воздуха и скорости.

Обследование наружных и внутренних частей ограждающих конструкций проводилось в вечернее, ночное время, а также ранние утренние часы.

Снег, наледь, грязь и другие налеты, в момент проведения тепловизионной съемки, на обследуемых поверхностях отсутствовали.

В процессе измерений обследуемые поверхности не были подвержены воздействиям прямого и отраженного солнечного облучения.

Термографирование проводилось последовательно по предварительно намеченным участкам с покадровой записью термограмм и одновременной фотосъемкой этих участков тепловизором.

8.1     Тепловизионное обследование ограждающих конструкций




Выделение изображений:

Измеряемые объекты

Темп. [°C]

Примечания

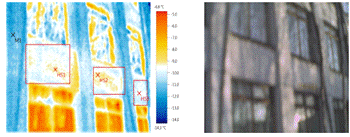

Точка измерения 1

17,7

Средняя температура стены

Самая холодная точка 1

13,8

Мостик холода образовавшийся в результате дефектов теплоизоляции оконного переплета




Выделение изображений:

Измеряемые объекты

Темп. [°C]

Примечания

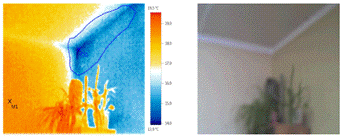

Точка измерения 1

18,5

Средняя температура стены

Самая холодная точка 1

13,9

Область холода образовавшаяся на стыке двух кирпичных стен и ж/б перекрытия



Выделение изображений:

Измеряемые объекты

Темп. [°C]

Примечания

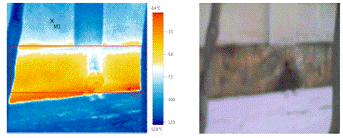

Точка измерения 1

18,2

Средняя температура стены

Самая холодная точка 1

11,4

Мостик холода образовавшийся в результате дефектов теплоизоляции оконного переплета




Выделение изображений:

Измеряемые объекты

Темп. [°C]

Примечания

Точка измерения 1

18,5

Средняя температура стены

Самая холодная точка 1

9,2

Мостик холода образовавшийся в результате дефектов теплоизоляции стеклоблоков


Выделение изображений:

Измеряемые объекты

Темп. [°C]

Примечания

Точка измерения 1

-13,3

Средняя температура стены

Самая теплая точка 1

-4,8

Теплопотери в результате сквозного прогрева стены и нерегулируемой вентиляции

Измеряемые объекты

Темп. [°C]

Примечания

Точка измерения 1

-13,7

Средняя температура стены

Самая теплая точка 1

-0,6

Теплопотери в результате дефектов теплоизоляции оконного переплета



Выделение изображений:

Измеряемые объекты

Темп. [°C]

Примечания

Точка измерения 1

-13,0

Средняя температура стены

Самая теплая точка 1

0,2

Теплопотери в результате неплотного притвора металлической двери




Выделение изображений:

Измеряемые объекты

Темп. [°C]

Примечания

Точка измерения 1

-11,1

Средняя температура стены

Самая теплая точка 1

8,2

Теплопотери в результате нерегулируемой вентиляции



Выделение изображений:

Измеряемые объекты

Темп. [°C]

Примечания

Точка измерения 1

-11,4

Средняя температура стены

Самая теплая точка 1

0,3

Теплопотери в результате дефектов теплоизоляции оконного переплета

Самая теплая точка 2

-2,8

Теплопотери в результате дефектов теплоизоляции оконного переплета




Выделение изображений:

Измеряемые объекты

Темп. [°C]

Примечания

Точка измерения 1

-9,0

Средняя температура стены

Самая теплая точка 1

-0,4

Теплопотери в результате сквозного прогрева фундамента



Выделение изображений:

Измеряемые объекты

Темп. [°C]

Примечания

Точка измерения 1

-11,5

Средняя температура стены

Самая теплая точка 1

-8,9

Теплопотери в результате сквозного прогрева стены элементами истемы теплоснабжения

Самая теплая точка 2

-8,7

Теплопотери в результате сквозного прогрева стены элементами истемы теплоснабжения

Самая теплая точка 3

-9,4

Теплопотери в результате сквозного прогрева стены элементами истемы теплоснабжения



Выделение изображений:

Измеряемые объекты

Темп. [°C]

Примечания

Точка измерения 1

-11,2

Средняя температура стены

Самая теплая точка 1

-4,8

Теплопотери в результате сквозного прогрева фундамента


Выделение изображений:

Измеряемые объекты

Темп. [°C]

Примечания

Точка измерения 1

-13,1

Средняя температура стены

Самая теплая точка 1

-7,2

Теплопотери в результате сквозного прогрева фундамента и дефектов теплоизоляции двери и дверной рамы


8.2     Тепловизионное обследование системы теплоснабжения





Выделение изображений:

Измеряемые объекты

Темп. [°C]

Примечания

Точка измерения 1

42,5

Минимальная температура

Самая теплая точка 1

61,3

Элемент системы теплоснабжения, максимальная температура



Выделение изображений:

Измеряемые объекты

Темп. [°C]

Примечания

Точка измерения 1

35,7

Минимальная температура

Самая теплая точка 1

57,9

Элемент системы теплоснабжения, максимальная температура



Выделение изображений:

Измеряемые объекты

Темп. [°C]

Примечания

Точка измерения 1

41,7

Минимальная температура

Самая теплая точка 1

59,0

Элемент системы теплоснабжения, максимальная температура


Выделение изображений:

Измеряемые объекты

Темп. [°C]

Примечания

Точка измерения 1

47,1

Минимальная температура

Самая теплая точка 1

59,1

Элемент системы теплоснабжения, максимальная температура



Выделение изображений:

Измеряемые объекты

Темп. [°C]

Примечания

Точка измерения 1

35,1

Минимальная температура

Самая теплая точка 1

56,4

Элемент системы теплоснабжения, максимальная температура


8.3 Тепловизионное обследование системы электроснабжения





Выделение изображений:

Измеряемые объекты

Темп. [°C]

Примечания

Самая теплая точка 1

26,2

Нагрев элементов энергоснабжения в результате неравномерно распределенной нагрузки


8.4 Выводы и рекомендации


По результатам проведенного тепловизионного обследования ограждающих конструкций было выявлено их несоответствие современным нормативным требованиям тепловой защиты зданий. Состояние ограждающих конструкций неудовлетворительное. Имеются многочисленные дефекты и нерациональные потери тепловой энергии. Рекомендуется произвести утепление ограждающих конструкций (окон, дверей, стен) или замену их на современные аналоги, удовлетворяющие нормативным требованиям тепловой защиты (энергосберегающие стеклопакеты с низким селективным покрытием, двери с уплотнителем по периметру притвора).

Тепловая изоляция трубопроводов находится в неудовлетворительном состоянии. Элементы сетей и ИТП (арматура, фильтры, грязевики, фланцы) не заизолированы. Для уменьшения тепловых потерь необходимо изолировать указанные элементы и трубопроводы современными изоляционными материалами (например, минеральной ватой, кашированной алюминиевой фольгой).

Тепловизионное обследование ГРЩ выявило необходимость проведения ревизии электрических подключений в распределительном устройстве. Тепловизионное обследование выявило нагревы отдельных элементов, которые могут привести к преждевременному выходу из строя электропотребляющих устройств.

9.
Мероприятия по энергосбережению


9.1 Общие сведения



9.1.1  Установка терморегуляторов на отопительные приборы

Терморегуляторы устанавливаются на каждый отопительный прибор и автоматически поддерживают заданную температуру в помещении в результате изменения расхода воды через прибор.

Автоматическое регулирование температуры воздуха в помещении возможно как с помощью простых радиаторных терморегуляторов с жидкостными датчиками, не требующих вспомогательного питания, так и электронных регуляторов с электрическими приводами.

9.1.2  Установка теплоотражающих экранов за отопительными приборами

Мероприятие предназначено для сокращения нерациональных потерь тепла отопительными приборами, установленными у наружных ограждений. При отсутствии теплоотражающего экрана возможный перерасход тепловой энергии может составлять порядка 5ч7 % от всей теплоотдачи прибора.

Теплоотражающий экран за радиатором отопления полностью изолирует стены от нагрева, тем самым, понижая потери тепла. Установив теплоотражающий экран за радиатор отопления, можно повысить температуру внутри помещения, как минимум, на 1ч2 °С.

В подавляющем большинстве случаев отопительные приборы устанавливаются у наружных стен. Для снижения тепловых потерь необходимо теплоизолировать заприборные участки наружной стены материалами с низким (около 0,05 Вт/м·°С) коэффициентом теплопроводности (например, алюминиевой фольгой на подложке из вспененного полиэтилена).

Энергосбережение достигается за счет сокращения потребности в теплоте для отопления помещений и оценивается при установке чугунных секционных радиаторов и конвекторов с кожухом в 2%, конвекторов без кожуха в 3%, стальных панельных радиаторов - в 4% от теплоотдачи прибора.

Рекомендуется также красить радиаторы в темный цвет - гладкая, темная поверхность отдает на 5-10 % тепла больше.

9.1.3  Замена деревянных оконных конструкций на энергоэффективные стеклопакеты в ПВХ переплёте

Энергосберегающими, называют стеклопакеты, в которых на внутреннюю сторону стекла производится напыление ионов серебра, а заполнение воздушной камеры производится не обычным воздухом, а инертным газом - аргоном (плотность аргона выше, чем у воздуха и как следствие, он обладает лучшей термоизоляцией). Теплоотражающее покрытие стекла нанесено способом вакуумного напыления ионов серебра. Данное покрытие находится внутри стеклопакета, что в свою очередь сохраняет его от механических воздействий. В итоге теплопроводность энергосберегающего стеклопакета значительно снижается, по сравнению с обычным. Теплосберегающий стеклопакет снижает теплопотери более чем на 50% по отношению к обычному стеклопакету, обладает высокой светопропускающей способностью и отражает ультрафиолетовое излучение.

Энергосберегающий стеклопакет экономит деньги потребителей и за счет того, что снижает расходы на обогрев помещений в зимнее время. Еще одно преимущество энергосберегающего стеклопакета в том, что летом, когда жарко, он отражает солнечные лучи наружу (ведь тепловое зеркало работает в обе стороны) и тем самым сохраняет прохладу в помещении. А также энергосберегающий стеклопакет будет препятствовать выгоранию штор, обоев и других предметов.

Государственная политика в области энергосбережения и повышения энергетической эффективности предусматривает систематическое изменение норм и требований по тепловой защите зданий и сооружений. Результатом изменения норм станет регулярное ужесточение требований к тепло-, звуко- и воздухопроницаемости ограждающих конструкций. Установка стеклопакетов минимально соответствующих требованиям 2011 года приведет к тому, что через 3-5 лет они попадут в категорию неэффективных.

Рис.9.1. Энергосберегающие стеклопакеты

В связи с этим рекомендуется заменять существующие стеклопакеты на модели имеющие конструкцию типа 4-12-4-12-4i (4 - стекло толщиной 4мм, 12 - дистанционная рамка шириной 12мм, 4i-стекло толщиной 4ммс мягким селективным покрытием)или аналогичную.

9.1.4  Установка блочного индивидуального теплового пункта с системой погодного регулирования (БИТП)

БИТП предназначены для приема теплоносителя от источника, учета теплоносителя, автоматического управления значениями его параметров и последующей передачи тепловой энергии к системам отопления, ГВС, вентиляции потребителя.

Особенность конструктивного исполнения БИТП - принцип конструктора:

Ø   каждая секция БИТП (отопление, ГВС) монтируется на своей раме и может работать самостоятельно как функционально законченный продукт;

Ø   каждый модуль собирается в единую сборку более высокого уровня;

Ø   узел учета тепловой энергии и входные магистрали БИТП имеют единое конструктивное решение.

Преимущество БИТП по сравнению с традиционным абонентским вводом:

Ø   БИТП - полностью законченный заводской продукт. Существенно упрощаются необходимые монтажные работы в подвальных и труднодоступных помещениях, значительно уменьшаются сроки работ;

Ø   полная автоматизация - нет необходимости содержать много обслуживающего персонала;

Ø   снижение общих затрат:

o   высокая экономичность БИТП обеспечивает энергосбережение и комфорт в помещении (дает возможность проводить погодную компенсацию, устанавливать режимы работы в зависимости от времени суток, использовать режимы праздничных и выходных дней)

o   затраты на обслуживание, текущий ремонт и профилактику снижаются в 3 раза;

o   межремонтный период увеличивается в 4 раза.

Ø   использование современного и надежного оборудования в БИТП обеспечивает улучшение и долговременное функционирование всей системы внутридомового теплоснабжения;

Ø   упрощается дальнейшая модернизация (автоматизация) инженерных систем здания;

Ø   компактность - минимизируется площадь размещения оборудования при соблюдении нормативных требований и удобства эксплуатации.

9.1.5  Утепление ограждающих конструкций

Ограждающие конструкции зданий должны соответствовать требованиями тепловой защиты зданий для обеспечения, установленного для проживания и деятельности людей микроклимата в здании, необходимой надежности и долговечности конструкций, климатических условий работы технического оборудования при минимальном расходе тепловой энергии на отопление и вентиляцию зданий за отопительный период.

Во время отопительного периода через наружные ограждающие конструкции зданий неизбежно происходят потери тепла, на долю которых приходится от 30 до 80% всей теряемой энергии. Грамотно спроектированная система теплоизоляции позволяет снизить эти показатели, а соответственно, и затраты на отопление, более чем в 5 раз. Эффективность и срок службы системы утепления в значительной степени зависят от правильности выбора и качества применяемых теплоизоляционных материалов.

При устройстве теплоизоляции предпочтение отдается системам наружного утепления фасадов, поскольку в сравнении с внутренним утеплением они обладают целым рядом преимуществ. Сюда можно отнести защиту несущих конструкций (стен) от неблагоприятных внешних воздействий (температурных, атмосферных и биологических), защиту стен от охлаждения, что препятствует выпадению конденсата на внутренних поверхностях, высокую паропроницаемость, повышение звукоизоляционных характеристик и длительный срок эксплуатации.

При выборе теплоизоляционных материалов для применения в определенной конструкции необходимо иметь достоверную и по возможности полную информацию об их свойствах, а также учитывать условия их будущей эксплуатации.

Высокоэффективные теплоизоляционные материалы обладают низким коэффициентом теплопроводности в условиях эксплуатации, способным обеспечить требуемое сопротивление теплопередаче ограждающих конструкций при минимально возможной толщине теплоизоляционного слоя.

9.1.6  Замена ламп накаливания на энергосберегающие компактные люминесцентные лампы (КЛЛ)

Энергосберегающие лампы КЛЛ это гибрид люминесцентных ламп и ламп накаливания. Мощность лампы - эффективность преобразования электроэнергии у ламп КЛЛ в несколько раз больше, чем у ламп накаливания, поэтому мощность энергосберегающей лампы должна быть в примерно в 5 раз меньше, чем у лампы накаливания. Энергосберегающие лампы выделяют меньше тепла, чем лампы накаливания, издают ровный свет, не мерцают и не слепят глаза.

Энергосберегающие лампы могут иметь следующие цветовые температуры 2700 К - Мягкий белый свет, 4200 К - Дневной свет, 6400 К - Холодный белый свет (цветовая температура измеряется градусами по шкале Кельвина). Чем ниже цветовая температура, тем ближе цвет к красному, чем выше - тем ближе к синему. Таким образом, потребитель получает возможность обогатить цветовую гамму помещения.

Энергосберегающие лампы служат гораздо дольше обычных ламп накаливания. Время работы энергосберегающей лампы достигает 10 000 - 13 000 часов, тогда как обычной лампы накаливания - около 750 - 1 000 часов.

9.2 Методика оценки эффективности энергосберегающих мероприятий


Эффективность энергосберегающих мероприятий оценивается критериями оценки инвестиционного проекта:

Для привлечения инвестиций разрабатывается инвестиционный проект. Основной характеристикой инвестиционного проекта является двусторонний поток платежей или поток расходов и доходов, который включает затраты (платежи) на реализацию инвестиционного проекта и прогнозные значения предполагаемых доходов. Классический инвестиционный проект предполагает, что расходы инвестора предшествуют доходам от инвестиционного проекта. В общем случае, инвестиционный проект предполагает последовательность перемежающихся выплат (расходов) и поступлений денег (доходов). Его также можно описывать двусторонним потоком платежей.

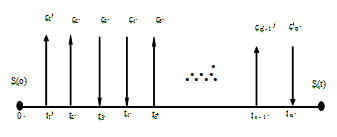

Удобно поток платежей представить в виде графической схемы (рис. 9.2.1)

Рисунок. 9.2.1 Схема потоков платежей

При этом поступлениям денег в моменты t3, t4, ¼tn соответствуют положительные величины с3, с4, ¼сn, а выплатам в моменты t1, t2, t5, ¼ tn-1 соответствуют отрицательные величины с1, с2, с5, ¼ сn-1.

Для оценки финансовой сделки, описываемой двусторонним потоком платежей, удобно использовать:(o) = NPV - чистое современное значение или чистый приведенный доход, (netpresent value);(t) = NFV - чистое будущее значение или чистая наращенная сумма, (netfuture value).

Если предположить, что на все время контракта процентная ставка r постоянна. Тогда расчет чистого приведенного дохода S(o) = NPV может быть произведен по формуле (1) с учетом дисконтирования платежей ck . Величины платежей ck берутся с соответствующими знаками:

(1)

Расчет чистого будущего значения (чистой наращенной) суммы S(t) = NFV возможен по формуле (2) с учетом знаков величин ck.

(2)

или по формуле (3):

       (3)

9.2.1  Чистое современное значение (NPV)

Одним из критериев оценки эффективности инвестиционного проекта является чистое современное значение NPV. Чистое современное значение NPV зависит от процентной ставки r и времени t , то есть NPV = NPV(r, t).

Если зафиксировать процентную ставку r и время t, то чистое современное значение NPV будет определять доход инвестиционного проекта в денежных единицах (руб.) на начальный момент, вычисленный с учетом дисконтирования со ставкой r при длительности проекта t.

Если чистое современное значение NPV больше нуля NPV>0, то инвестиционный проект приемлем и сделка выгодна. В этом случае дисконтированные доходы от инвестиционного проекта превосходят дисконтированные расходы и проект приемлем.

В противном случае, когда чистое современное значение NPV меньше нуля NPV<0, инвестиционный проект неприемлем и сделка невыгодна. Тогда, дисконтированные доходы от инвестиционного проекта меньше дисконтированных расходов и проект неприемлем.

Чем больше показатель эффективности инвестиционного проекта NPV, тем лучше, тем больше доход инвестора.

Показатель эффективности инвестиционного проекта NPV учитывает масштабы инвестиций и позволяет рассчитать прирост или убыток капитала инвестора по сравнению с альтернативными вложениями инвестиций.

При фиксированной длительности t инвестиционного проекта чистое современное значение NPV зависит от процентной ставки r, то есть NPV = NPV(r). При этом чем больше процентная ставка r, тем меньше чистое современное значение NPV и меньше доход инвестора .

Чистое современное значение NPV определяет доход инвестиционного проекта на момент его начала. Если нужно оценить доходность проекта на какой-либо момент t в будущем, то нужно определить на этот момент чистое будущее значение NFV по формулам (2) или (3).

Чистое современное значение NPV определяет доход инвестиционного проекта в денежных единицах (руб.) и является аддитивным критерием эффективности инвестиционного проекта. Если имеется насколько независимых инвестиционных проектов, то эффективности пакета проектов может оцениваться суммой чистых современных значений:.

9.2.2  Эффективная ставка, внутренняя эффективность, внутренняя норма доходности (IRR)

Для оценки эффективности инвестиционного проекта, заданного двусторонним потоком платежей, используется понятие эффективной ставки IRR (внутренней эффективности, внутренней нормы доходности (internalrate of return, IRR)).

Чистое современное значение NPV зависит от процентной ставки r и времени t , то есть NPV = NPV(r, t). Если зафиксировать время действия инвестиционного проекта t, то чистое современное значение NPV(r) будет зависеть только от процентной ставки r.

Под эффективной ставкой IRR финансовой операции понимается значение ставки процента r, при котором чистое приведенное современное значение NPV равно нулю, формула 4:

      (4)

Таким образом, из (4) эффективная ставка является решением уравнения:

(5)

где с1, с2, ¼, сn - известные величины платежей со знаками плюс или минус, производимых в моменты t1, t2, ¼, tn.

Экономический смысл эффективной ставки IRR (внутренней нормы доходности) следующий:

·     Если эффективная ставка IRR равна ставке дисконтирования r, IRR=r, то инвестиционные вложения в точности окупаются доходами, но не приносят прибыли. В этом случае NPV=0.

·        Если эффективная ставка IRR меньше ставки дисконтирования r, IRR<r, то инвестиционные вложения не окупаются доходами, а инвестиционный проекта убыточен. В этом случае NPV<0.

·        Если эффективная ставка IRR больше ставки дисконтирования r, IRR>r, то доходы больше инвестиционных вложений, а инвестиционный проект прибыльный. В этом случае NPV>0.

Если проект финансируется за счет коммерческого банка, то значение эффективной ставки IRR показывает верхнюю границу допустимого уровня банковской процентной ставки, превышение которой делает проект убыточным.

9.2.3  Срок окупаемости инвестиционного проекта

Чистое современное значение NPV зависит от процентной ставки r и времени t , то есть NPV = NPV(r, t ). Если зафиксировать процентную ставку r, то чистое современное значение NPV(t) будет зависеть только от времени t действия инвестиционного проекта.

В общем случае классического инвестиционного проекта, эта зависимость будет иметь вид. Сначала, при малых значениях времени t, чистое современное значение NPV(t) будет отрицательно. Затем, монотонно возрастая, функция NPV(t) пересекает ось времени t и меняет знак с минуса на плюс. Время в инвестиционном проекте меняется дискретно. В связи с этим естественно ввести понятие времени окупаемости следующим образом.

Временем окупаемости инвестиционного проекта называется момент времени, при котором чистое современное значение NPV(t) поменяет знак с минуса на плюс.

Сроком окупаемости инвестиционного проекта (discount payback period, DPP)называется промежуток времени от момента начала инвестиционного проекта до момента времени, при котором чистое современное значение NPV(t) поменяет знак с минуса на плюс.

Экономический смысл срока окупаемости - это время, необходимое для полной компенсации инвестиций в проект доходами от проекта.

9.2.4  Индекс доходности инвестиционного проекта

Индексом доходности инвестиционного проекта (profitability index, PI)называется число H, равное отношению современной стоимости потока доходов к современной стоимости потока инвестиций в проект. Исчисляется по формуле:

  (6)

где C- - инвестиции в момент времени t, j = 1, 2, … m,+ - доходы от инвестиций в момент времени t, I = 1, 2, … m,- ставка дисконтирования.

Таким образом, в числителе формулы для вычисления индекса доходности стоит сумма дисконтированных доходов, а в знаменателе сумма дисконтированных инвестиций.

Экономический смысл индекса доходности инвестиционного проекта - это количество рублей заработанных на один рубль инвестиций.

Решение о приемлемости инвестиционного проекта принимается по следующему решающему правилу:

·  Если индекс доходности инвестиционного проекта больше единицы H>1, то доходы от инвестиционного проекта превосходят расходы и проект приемлем. При этом NPV>0

·  В противном случае, если индекс доходности инвестиционного проекта меньше единицы H<1, то доходы от инвестиционного проекта меньше расходов и проект неприемлем. При этом NPV<0.

·        Если индекс доходности инвестиционного проекта равен единице H=1, то доходы от инвестиционного проекта равны расходам. Это критический случай. При этом NPV=0.

9.2.5  Простой срок окупаемости

Простым сроком окупаемости инвестиций (payback period, PP) называется продолжительность периода от начального момента до момента окупаемости. Моментом окупаемости называется тот наиболее ранний момент времени в расчетном периоде, после которого кумулятивные текущие чистые денежные поступления NV (k) становятся и в дальнейшем остаются неотрицательными.

Метод расчета срока окупаемости РР инвестиций состоит в определении того срока, который понадобится для возмещения суммы первоначальных инвестиций. Если сформулировать суть этого метода более точно, то он предполагает вычисление того периода, за который кумулятивная сумма (сумма нарастающим итогом) денежных поступлений сравнивается с суммой первоначальных инвестиций.

Формула для расчёта имеет вид:

(7)

где PP - срок окупаемости инвестиций;- первоначальные инвестиции;- среднегодовая стоимость денежных поступлений от реализации инвестиционного проекта.

9.2.6  Дисконтированный срок окупаемости

Дисконтированный период окупаемости (discounted payback period, DPB) - это продолжительность наименьшего периода, по истечении которого текущий чистый дисконтированный доход становится и в дальнейшем остается неотрицательным.

Дисконтированный период окупаемости (DPB) рассчитывается аналогично периоду окупаемости (PB), однако в этом случае чистый денежный поток дисконтируется. Используемое для расчета соотношение выглядит следующим образом:


где CFt - чистый денежный поток- ставка дисконтирования

9.2.7  Оценка риска инвестиционного проекта

Инвестиционный проект задаётся двусторонним потоком платежей. Процентная ставка r является случайной величиной, распределённой по нормальному закону с математическим ожиданием a, и среднеквадратическим отклонением,такая функция имеет вид:

         (8)

где для расчета вероятности P(r<x) того, что случайная процентная ставка будет меньше x, используется нормированная нормальная функцию распределения Ф(x) с нулевым математическим ожиданием и единичной дисперсией и заданную интегралом Лапласа:

   (9)

Чтобы перейти к нормированной нормальной функции распределения, нужно центрировать случайную величину по формуле .

Чистое современное значение NPV зависит от процентной ставки r и времени t , то есть NPV = NPV( r, t ). Время t фиксировано. Если процентная ставка r является случайной величиной, то и современное значение NPV будет случайной величиной. Окупаемость проекта наступает, когда современное значение NPV становится больше нуля, т.е. окупаемости проекта соответствует событие NPV(r, t)>0. Тогда вероятность окупаемости инвестиционного проекта равна:

         (10)



9.3 Организационные и беззатратные мероприятия



9.3.1  Материальное стимулирование персонала за энергосбережение

В соответствии с п. 3 статьи 24 Федерального закона №261-ФЗ «Об энергосбережении…» от 23 ноября 2009 года средства, сэкономленные за счет достижения дополнительного, по сравнению с учтенным при планировании, снижении потребления энергоресурсов и воды, могут используются в соответствии с бюджетным законодательством Российской Федерации для обеспечения выполнения функций соответствующим учреждением, в том числе и на увеличение годового фонда оплаты труда.

Это открывает возможность сформировать принципы и методы стимулирования персонала учреждения за экономию энергоресурсов, используемых в рабочих целях, в основном к таковым ресурсам можно отнести:

·        Электроэнергия;

·        Холодная вода;

·        Горячая вода;

·        Отопление;

·        Природный газ.

В структуру регламента учреждения по использованию энергетических ресурсов и воды можно включить следующие пункты:

использование освещения только при необходимости, в случае недостатка естественного освещения. Использование светильников и абажуров белого цвета;

своевременное удаление пыли со светильников и ламп, регулярное мытье окон;

при возможности использовать местное (локальное) освещение, а не общее на все помещение. Используйте настольные лампы;

отключение осветительных приборов при отсутствии людей в помещении;

выключение всех потребляющих устройств из розетки после их использования. Телевизоры, видеомагнитофоны, музыкальные центры в режиме ожидания потребляют энергию от 3 до 10 Вт. В течение года 4 таких устройства, оставленные в розетках зарядные устройства, дадут дополнительный расход энергии 300-400 КВт*час.

выключать из сети компьютер и соединенные с ним приборы по окончании пользование. Даже мониторы после выключения продолжают тянуть электроэнергию;

выключение электроннолучевых мониторов при паузах в работе;

использование энергосберегающих возможностей компьютера. Настройте автоматический переход компьютера в спящий режим при отсутствии действий оператора в течение15-20 минут. Для информации: средний компьютер за час потребляет от 350 ватт. То есть как 3-4 стоваттных лампы накаливания. А работают стационарные компьютеры у некоторых в течение всего рабочего дня. Перевод компьютера в «спящий режим» равнозначен выключению освещения в двух кабинетах;

Во время работы CD/DVD привода в компьютере или ноутбуке затраты электроэнергии блоком питания ПК значительно возрастают. Откажитесь от просмотра фильмов или прослушивания музыки непосредственно с компакт-дисков. Скопируйте файлы в память компьютера и запускайте их оттуда;

не допускать холостой работы газовых плит при приготовлении пищи (при наличии);

своевременное размораживание холодильного оборудования и очистка внешней вентиляционной решетки и теплообменника от пыли и грязи. Наледь на стенках холодильника и морозильной камеры увеличивают затраты электроэнергии на 15-20 процентов;

загружать всегда только полную машину белья (при наличии стиральных машин, прачечной). Нерациональное потребление электрической энергии стиральной машиной, загруженной меньше нормативных значений, могут достигать 15%;

не допускать холостой работы электроприборов с высокой потребляющей мощностью (например, кухонная техника - универсальный электрический привод, мясорубка, картофелечистка; бытовая техника - утюги и пр.);

не допускать нерациональных потерь холодной и горячей воды при использовании умывальника, унитаза, а так же других мероприятий с использованием воды;

качественное утепление деревянных окон. Необходимость в дополнительном обогреве резко снизится, а значит снизиться и затраты электроэнергии;

при наличии на окнах штор - необходимо закрывать их на ночь. Это помогает сохранить тепло в здании.

После внедрения данных регламентов по истечении года, необходимо провести анализ годового потребления энергоресурсов и воды, и выявить снижение потребления энергоресурсов и воды (если таковое имеется) превышающее плановые значения, после чего перераспределить сэкономленные средства в фонд оплаты труда сотрудников учреждения.

9.3.2  Создание системы энергоменеджмента на предприятии

Основой энергосбережения на предприятии является создание системы энергетического менеджмента - системы управления энергоресурсами.

Без энергоменеджмента невозможно говорить о системном снижении расходов на энергоресурсы и о внедрении каких-либо энергосберегающих технологий на предприятии.

Введение на предприятии системы энергетического менеджмента позволяет найти и соблюсти баланс оптимального потребления энергетических ресурсов при заданном графике производства.

Энергетический менеджмент - это постоянно действующая на предприятии система управления энергопотреблением, позволяющая прогнозировать и контролировать процессы выработки, транспортировки и использования необходимого количества энергоресурсов для обеспечения хозяйственной деятельности предприятия.

Энергоменеджмент представляет собой управленческий процесс, предполагающий цикличность, последовательное выполнение, координацию планирования и создания на предприятии адекватных структур управления и механизмов стимулирования и контроля над рациональным расходованием топливно-энергетических ресурсов.

Система энергоменеджмента базируется на комплексе организационных мероприятий, технических средств и программно-методического обеспечения, который позволяет руководству предприятия принимать оперативные управленческие решения, направленные на потребление минимально необходимого количество топливно-энергетических ресурсов (ТЭР) на единицу продукции.

Фундаментом для системы энергоменеджмента являются технологические процессы производства, данные энергетического обследования (энергоаудита) и система корпоративного управления предприятием.

Структура энергоменеджмента для каждого предприятия уникальна, так как должна быть органично вписана в существующую технологическую структуру и систему управления предприятием.

Процесс организации системы энергоменеджмента предполагает разработку мер по следующим основным направлениям:

·        формирование и утверждение энергетической политики предприятия;

·        проведение энергоаудита с оценкой фактической энергоэффективности предприятия и разработкой рекомендаций по снижению энергетических и финансовых затрат;

·        разработка и реализация комплексной программы по энергосбережению и рациональному использованию ТЭР;

·        организация структуры энергоменеджмента и информационной системы его функционирования;

·        осуществление постоянного контроля за энергопотреблением и эффективностью использования ТЭР. Энергетический мониторинг;

·        создание системы стимулирования энергосбережения и рационального использования ТЭР.

Наиболее важным этапом в организации системы энергоменеджмента является формирование энергетической политики предприятия.

Энергетическая политика - это нормативно-правовой документ предприятия, регламентирующий ресурсосберегающую деятельность предприятия, направленную на формирование и непрерывное совершенствование организационных, экономических и правовых механизмов, обеспечивающих надежное энергоснабжение и рациональное использование ТЭР, основывающуюся на системе мониторинга энергетической ситуации, прогноза возможных экономических, ресурсных и спросовых тенденций.

Благодаря энергоменеджменту можно без больших финансовых затрат достичь существенной экономии энергии и снизить негативные последствия в случае плохой работы энергосистем на объектах.

Энергоменеджмент может обеспечить:

·        Снижение расходов на энергоресурсы;

·        Выявление дефектов, плохой работы и сбоев в энергопотребляющих системах;

·        Быстрое вмешательство в случае неблагоприятных тенденций к увеличению использования энергоресурсов;

·        Определение рекомендуемых усовершенствований и их приоритеты;

·        Более внимательное отношение к вопросам использования энергии и экологии на всех уровня.

Энергоэффективная и надежная работа энергосистемы - главная цель энергоменеджмента предприятия. Современные требования к энергоменеджменту - это стандарт ISO 50001.

Цель данного стандарта - дать возможность создания систем и процессов, необходимых для улучшения энергетических параметров (измеримые показатели, связанные с использованием энергии), в том числе энергетической эффективности и интенсивности. 50001 - устанавливает требования к системе энергоменеджмента (СЭнМ) по разработке и реализации энергетической политики, постановке целей, задач и плана действий, в которых учитываются законодательные требования и информация, относящаяся к использованию энергии.

Данный стандарт не устанавливает абсолютных требований к эффективности использования энергии (электричество, топливо, пар, тепло, сжатый воздух, возобновляемые источники энергии и т.д.) за пределами требований энергетической политики организации и ее обязательств по выполнению законодательных требований.



9.3.3  Повышение квалификации специалистов в области энергосбережения

Сегодня одним из приоритетных направлений развития экономики Российской Федерации является энергоэффективность - снижение потребления энергоресурсов предприятиями и населением страны. В первую очередь это связано с необходимостью снижения нагрузки на окружающую среду в части потребления энергоресурсов и связанных с потреблением образований отходов, выбросов, сбросов, а также с увеличивающимися требованиями к энергетической эффективности во всем мире.

В современных условиях преобразования экономики страны большое значение имеет своевременное повышение квалификации специалистов предприятия в области энергосбережения. Обучение специалистов предприятия позволит ознакомиться с современной нормативно-правовой базой в области энергосбережения и своевременно выполнять требования законодательства.

Учебный курс энергоменеджмента на объектах бюджетной сферы включает следующие основные разделы:

-   Базовые основы энергоменеджмента на объектах бюджетной сферы;

-        Состояния мирового уровня энергоменеджмента, существующих и разрабатываемых стандартов энергоменеджмента, международных инструменты стимулирования энергосбережения;

         Принципы функционирования энергосервисных и энергоаудиторских компаний и их участие в формировании систем энергоменеджмента на объектах бюджетной сферы;

         Российские нормативы и стандарты в области энергоменеджмента: анализ законодательной базы энергосбережения в РФ; особенности законодательного регулирования энергоэффективности для муниципальных предприятий;

         Нормативная база и практика договорных отношений потребителей и энергоснабжающих организаций. Рынки энергетических ресурсов: электроэнергии, тепла, газа, нефтепродуктов;

         Принципы организации энергоменджмента;

         Экономика энергосбережения. Источники и инструменты финансирования энергосбережения в мировой и российской практике;

         Примеры энергосберегающих мероприятий в российских и зарубежных компаниях, организациях и муниципальных предприятиях и их анализ.

9.4 Мероприятия по снижению потребления электрической энергии


9.4.1 Замена ламп накаливания на компактные люминесцентные

Оценка годового экономического эффекта от замены ламп накаливания приведены в таблице 9.4.1.1

Таблица 9.4.1.1

Оценка годового экономического эффекта

Показатель

Единица измерения

Лампа накаливания

Компактная люминесцентная лампа

Мощность

кВт

0,1

0,02

Количество ламп

штук

159

159

Стоимость осветительного прибора

руб.

15

100

Число рабочих дней

дни

180

180

Среднее время горения в день

час

5

5

Паспортное время работы

часов

1 000

10 000

Стоимость электроэнергии

руб. / кВт∙ч

3,8

3,8

кВт∙ч

90

18

Общие годовые затраты

руб. / год

54 378

10 876

Годовой экономический эффект

кВт∙ч

11 448


руб./год

43 502

Капитальные затраты

руб.

15 900


Показатели эффективности инвестиционного проекта «Замена ламп накаливания на компактные люминесцентные» представлены в таблице 9.4.1.2.

Таблица 9.4.1.2

Показатели эффективности инвестиционного проекта

Дата Показатели

01.01.2012

01.01.2013

01.01.2014

01.01.2015

01.01.2016


0

1

2

3

4

Денежные потоки (С)

-15,9

43,5

43,5

43,5

43,5

Чистая приведённая стоимость (NPV)

-15,9

23,65

59,60

92,28

122,00

Внутренняя ставка рентабельности (IRR)

-

173,60

251,45

268,12

272,17

Положительные потоки (С+)

-

43,5

43,5

43,5

43,5

Дисконтированные C+

-

39,55

75,50

108,18

137,90

Индекс рентабельности (H)

-

2,49

4,75

6,80

8,67

Простой срок окупаемости (PP)

-

0,37

-

-

-

Дисконтированный срок окупаемости (DPP)

-

0,40

-

-

-








Результаты оценки эффективности инвестиционного проекта:

·        NPV = 23,65тыс. руб. > 0

·        IRR = 173,60% > r = 10%

·        H = 2,49> 1

·        PP= 0,37

·        DPP = 0,40

Инвестиционный проект окупится с учётом временной стоимости денег за 0,40года.



9.5 Мероприятия по снижению потребления тепловой энергии


.5.1 Замена деревянных оконных конструкций на энергоэффективные стеклопакеты в ПВХ переплёте

Оценка эффекта установки энергосберегающих стеклопакетов показана в таблице 9.5.1.1.

Таблица 9.5.1.1

Оценка эффекта установки стеклопакетов

Площадь оконных проемов, м2

Rб, м2Ч⁰С/Вт

Rпр, м2Ч⁰С/Вт

∆Q, Вт

Годовое снижение теплопотребления, кВт

Годовой эффект, Гкал

Капитальные затраты, руб.

1003,5

0,44

0,74

17 105

112 893,75

97,09

7 236 695

Итого, руб.

247 689

7 236 695


Данная величина рассчитана из условий, когда все окна старого образца соответствуют нормативным характеристикам по воздухопроницаемости, сопротивлению теплопередаче и не имеют конструктивных дефектов (выбитых стекол), также в расчётах не учитывалась инфильтрация окон. С учетом существующей ситуации в здании экономия тепловой энергии при замене будет значительно выше рассчитанной. Срок окупаемости, рассчитанный 29,2 года, сократится в 2-3 раза.

9.5.2  Установка теплоотражающих экранов за отопительными приборами

Оценка годового экономического эффекта установки теплоотражающих экранов представлена в таблице 9.5.2.1.

Таблица 9.5.2.1

Оценка годового эффекта

Показатель

Единица измерения

Значение

Коэффициент излучения теплоотражающего экрана

-

0,04

Теплоотдача за отопительный период

Гкал

945,07

Снижение теплопотерь от отопительных приборов при установке теплоотражающих экранов

Гкал

37,80

Экономическое выражение

руб.

96 441


Капитальные затраты на теплоотражающие экраны показаны в таблице 9.5.2.2.

Таблица 9.5.2.2

Капитальные затраты на теплоотражающие экраны

Показатель

Единица измерения

Стоимость

Площадь покрытия теплоэкраном

м2

272,98

Удельная стоимость Фольгопласт СФ2П5 с монтажом

руб./м2

355

Итого

руб.

96 907


Показатели эффективности инвестиционного проекта «Установка теплоотражающих экранов за радиаторами отопления» представлены в таблице 9.5.2.3.

Таблица 9.5.2.3

Показатели эффективности инвестиционного проекта

Дата Показатели

01.01.2012

01.01.2013

01.01.2014

01.01.2015


0

1

2

3

Денежные потоки (С)

-96,91

96,44

96,44

96,44

Чистая приведённая стоимость (NPV)

-97

-9,23

70,47

142,93

Внутренняя ставка рентабельности (IRR)

-

-0,48

61,24

83,38

Положительные потоки (С+)

-

96,4

96,4

96,4

Дисконтированные C+

-

87,67

167,38

239,83

Индекс рентабельности (H)

-

0,90

1,73

2,47

Простой срок окупаемости (PP)

-

-

1,00

-

Дисконтированный срок окупаемости (DPP)

-

-

1,12

-


Результаты оценки эффективности инвестиционного проекта:

·        NPV = 70,47 тыс. руб. > 0

·        IRR = 61,24% > r = 10%

·        H = 1,73

·        PP = 1,00

·        DPP = 1,12

Инвестиционный проект окупится с учётом временной стоимости денег за 1,2года.

9.5.3  Установка терморегуляторов на отопительными приборами

Оценка годового эффекта от установки терморегуляторов представлена в таблице 9.5.3.1.

Таблица 9.5.3.1

Оценка годового эффекта

Показатель

Единица измерения

Значение

Относительное снижение тепловой нагрузки (определён практически)

%

8

Тепловая нагрузка по отоплению Qо.н.

Гкал

954,34

Снижение теплопотребления, ∆Q

Гкал

76,35

Тариф на теплоэнергию

руб./Гкал

2 551,16

Годовой экономический эффект

руб.

194 774


Капитальные затраты на терморегуляторы показаны в таблице 9.5.3.2.

Таблица 9.5.3.2

Капитальные затраты

Капитальные затраты

Единица измерения

Значение

RA-G-15 для однотруб. системы (никел., угл.)

руб.

930

Стоимость монтажа

руб.

161 479

Итого

руб.

392 270


Показатели эффективности инвестиционного проекта «Установка терморегуляторов на радиаторы отопления» представлены в таблице 9.5.3.3.

Таблица 9.5.3.3

Показатели эффективности инвестиционного проекта

Дата Показатели

01.01.2012

01.01.2013

01.01.2014

01.01.2015


0

1

2

3

Денежные потоки (С)

-392,27

194,77

194,77

194,77

Чистая приведённая стоимость (NPV)

-392,27

-215,20

-54,23

92,10

Внутренняя ставка рентабельности (IRR)

-

-50,35

-0,46

22,91

Положительные потоки (С+)

-

194,77

194,77

194,77

Дисконтированные C+

-

177,07

338,04

484,37

Индекс рентабельности (H)

-

0,45

0,86

1,23

Простой срок окупаемости (PP)

-

-

-

2,01

Дисконтированный срок окупаемости (DPP)

-

-

-

2,37

Результаты оценки эффективности инвестиционного проекта:

·        NPV = 92,10тыс. руб. > 0

·        IRR = 22,91% > r = 10%

·        H = 1,23> 1

·        PP = 2,01

·        DPP = 2,37

Инвестиционный проект окупится с учётом временной стоимости денег за 2,37года.

9.5.4 Утепление ограждающих конструкций

Оценка годового эффекта утепления ограждающих конструкций представлена в таблице 9.5.4.1.

Таблица 9.5.4.1

Параметр

Обозначение

Значение

Размерность

Внутренняя температура

18

°С

Наружная температура

-0,5

°С

Толщина стены

δ

0,7

м

Толщина утеплителя

δ

0,1

м

Теплопроводность стены

λ

0,81

Вт/мЧС

Теплопроводность утеплителя

λ

0,03

Вт/мЧС

Сопротивление теплопередачи стены

R

0,86

мІЧ°С/Вт

Сопротивление теплопередачи утеплителя

R

3,33

мІЧ°С/Вт

Площадь стены

F

1 781

мІ

Потери тепла без утеплителя

Q

216,36

Гкал

Потери тепла с утеплителем

Q

44,55

Гкал

Экономия

Q

171,82

Гкал

Экономическое выражение

438338,27

руб.

Капитальные затраты на утеплитель пеноплекс показаны в таблице 9.5.4.2.

Таблица 9.5.4.2

Капитальные затраты

Материал утеплителя

Площадь, мІ

Цена с монтажом мІ, руб.

Сумма, руб.

Пеноплекс, 100 мм

1 781

3 000,00

5 343 000,00


Простой срок окупаемости составит 12,19 лет.

9.5.5  Установка блочного индивидуального теплового пункта с системой погодного регулирования

Оценка годового эффекта установки БИТП представлена в таблице 9.5.5.1.

Таблица 9.5.5.1.

Показатель

Единица измерения

Значение

Количество дней отопительного периода

сутки

275

Усредненное за отоп. период удельное теплопотребление здания

Гкал/час

0,145

Количество часов с эффектом «перетопа»

час

1440

Количество часов снижения t ночью за отопительный период

час

3345

Средняя температура перетопа

°С

4

Величина снижения температуры в ночное время

°С

5

Требуемая температура в помещении в дневные часы

°С

18

Средняя температура наружного воздуха за отопительный период

°С

-0,5

Снижение теплопотребления от устранения эффекта перетопа ∆Qпер.

Гкал

45,02

Снижения теплопотребления в ночное время и выходные дни ∆Qночн.

Гкал

130,72

Итого

Гкал

175,74


руб.

448350,91


Капитальные затраты на оборудование БИТП показаны в таблице 9.5.5.2.

Таблица 9.5.5.2

Капитальные затраты

№ п/п

Наименование

Цена, тыс. руб.

Кол-во

Сумма, тыс. руб.

1

I. Оборудование системы автоматизированного погодного регулирования




2

Контроллер (электронный регулятор) ECL Comfort 300

18 540

1

18 540

3

Датчик температуры наружн. STN

825

1

825

4

Датчик температуры погружной

3 371

1

3 371

5

Проходной регулирующий клапан, Dy=32

13 500

1

13 500

6

Регулятор давления прямого действия РД-НО(НЗ) DN-32

19 560

1

19 560

7

Сдвоенный циркуляционный насос с ЧПР UPSD 50-120F

60 000

2

120 000

8

Кабель, провода



8 790

9

II. УУТЭ




10

Расходомер

19 900

2

39 800

11

Датчик температуры погружной

3 371

2

6 741

12

Датчик давления MBS 3000

5 300

2

10 600

13

Механический счётчик ХВС на ГВС

4 000

1

4 000

14

Вычислитель ВКТ-7-02(авт.пит.)

6 700

1

6 700

15

Кабель, провода



3 392

16

III. ГВС




17

Теплообменник

60 000

1

60 000

18

Сдвоенный циркуляционный насос с ЧПР UPSD 50-120F

60 000

1

60 000

19

Циркуляционный насос ГВС ESPA RA1-S 20-40

3 190

1

3 190

20

Датчик температуры погружной

3 371

1

3 371

21

Проходной регулирующий клапан, Dy=32

13 500

1

13 500

22

Предохранительный клапан

5 500

1

5 500

23

Кабель, провода



7 003

24

IV. ИТП




25

Гидравлический разделитель

40 000

1

40 000

26

Обратный клапан

4 000

4

16 000

27

Фильтр сетчатый с магнитной ловушкой

4 000

3

12 000

28

Задвижка регулирующая

4 000

3

12 000

29

Шкаф управления и автоматики

15 000

1

15 000

30

Шкаф управления и автоматики на базе электронного регулятора

16 000

1

16 000

31

Предохранительный клапан

5 500

1

5 500

32

Монтажная рама (европоддон)

25 000

1

25 000

33

Трубные элементы



20 000

34

Теплоизоляция трубных элементов



20 000


IV. ИТП




35

Арматура (манометры, термометры, краны, реле давления)



70 000

36

Монтажные работы



230 959

37

Разработка проекта



92 383

38

Наладочные работы



131 976

39

Итого

1 710 716


Показатели эффективности инвестиционного проекта «Установка блочного индивидуального теплового пункта с системой погодного регулирования» представлены в таблице 9.5.5.3.

Таблица 9.5.5.3

Показатели эффективности инвестиционного проекта

Дата Показатели

01.01.2012

01.01.2013

01.01.2014

01.01.2015


0

1

2

3

Денежные потоки (С)

-1710,72

448,35

448,35

448,35

Чистая приведённая стоимость (NPV)

-1710,72

-1303,12

-932,59

-595,73

Внутренняя ставка рентабельности (IRR)

-

-73,79

-34,05

-11,12

Положительные потоки (С+)

-

448,35

448,35

448,35

Дисконтированные C+

-

407,59

778,13

1114,98

Индекс рентабельности (H)

-

0,24

0,45

0,65

Простой срок окупаемости (PP)

-

-

-

-

Дисконтированный срок окупаемости (DPP)

-

-

-

-


Продолжение таблицы 9.5.5.3

Дата Показатели

01.01.2016

01.01.2017

01.01.2018


4

5

6

Денежные потоки (С)

448,35

448,35

448,35

Чистая приведённая стоимость (NPV)

-289,50

-11,11

241,97

Внутренняя ставка рентабельности (IRR)

1,92

9,75

14,70

Положительные потоки (С+)

448,35

448,35

448,35

Дисконтированные C+

1421,21

1699,60

1952,69

Индекс рентабельности (H)

0,83

0,99

1,14

Простой срок окупаемости (PP)

-

-

3,82

Дисконтированный срок окупаемости (DPP)

-

-

5,04



Результаты оценки эффективности инвестиционного проекта:

·        NPV = 241,97тыс. руб. > 0

·        IRR = 14,70% > r = 10%

·        H = 1,14> 1

·        PP= 3,82

·        DPP = 5,04

Инвестиционный проект окупится с учётом временной стоимости денег за 5,04лет.

9.6     Мероприятия по экономии воды


9.6.1 Установка регуляторов расхода воды

Проведение мероприятий по экономии воды в виде установки регуляторов это высокоэффективная мера, применяемая во всем цивилизованном мире. Регулятор расхода воды, автоматически регулирует напор воды и существенно повышается степень экономии воды, так как снижение напора уменьшает расход.

Рассчитанные коммунальными службами нормы расхода воды на одного человека сильно преувеличены, поскольку рассчитываются по ГОСТам. Объемы реального расхода воды в душе и при пользовании смесителями среднестатистическим пользователем гораздо меньше. Если руководствоваться ГОСТ 19681-94 п. 4.5 (Межгосударственный стандарт. Арматура санитарно-техническая водоразборная), то рекомендуемая норма составляет 11 л в минуту. Применение регулятора расхода воды обеспечивает сокращение объемов до 6-9 литров в минуту, что составляет снижение водопотребления на 25-50%. Установить регуляторы расхода воды очень просто. Стандартные размеры металлического корпуса и пластикового ограничителя подходят ко всем типам водяных приборов.

Технико-экономическое обоснование установки регуляторов расхода воды представлено в таблице 9.6.1.1

Таблица 9.6.1.1

Оценка эффективности установки регуляторов расхода воды


Затраты, тыс. руб.

м3

Экономия тыс. руб.

Срок окупаемости

Установка регуляторов расхода воды для крана

17,3

791,1

7,05

2,45



10. Перечень энергосберегающих мероприятий


По результатам выполненной работы разработан комплексный перечень мероприятий по энергосбережению и повышению энергетической эффективности, который представлен в таблице 10.1.

Таблица 10.1

Перечень мероприятий по энергосбережению и повышению энергетической эффективности

Мероприятие

Стоимость мероприятия, тыс. руб.

Экономический эффект

Окупаемость, лет



Гкал (тыс. кВтЧч), м3

тыс. руб.


1

2

4

5

Вода

Установка регуляторов расхода воды

17,3

791,12

7,05

2,45

Итого по воде

17,30

791,12

7,05

2,45

Тепловая энергия

Установка блочного индивидуального теплового пункта с погодным регулированием

1710,72

175,74

448,35

3,82

Установка теплоотражающих экранов за отопительными приборами

96,91

37,80

96,44

1,00

Установка терморегуляторов на отопительные приборы

392,27

76,35

194,77

2,01

Замена деревянных оконных конструкций на энергоэффективные стеклопакеты в ПВХ переплете

7236,69

97,09

247,69

29,22

Утепление ограждающих конструкций

5343,00

171,82

438,34

12,19

Итого по тепловой энергии

14779,59

558,80

1425,59

-

Электрическая энергия

Замена ламп накаливания на КЛЛ

15,90

11,448

43,50

0,37

Итого по электрической энергии

15,90

11,448

43,50

0,37

Итого

14812,79

-

1476,14

-

Заключение


По результатам проведенного энергетического обследования объекта можно сделать следующие основные выводы:

Ø  Теплотехнические характеристики здания не соответствуют современным требованиям по тепловой защите;

Ø  Инженерные системы не имеют средств автоматического регулирования и управления энергоресурсами, поставляемыми в здание;

Ø  Освещенность в помещениях, создаваемая системой искусственного освещения удовлетворяет нормативным требованиям.

На основании проведенных расчетов определен потенциал снижения потребления энергетических ресурсов.

Указанные в таблице 10.1. суммы, необходимые для внедрения рекомендованных мероприятий, получены из открытых источников и актуальны на момент формирования отчета.

Поскольку цена на поставку товаров, выполнение работ и оказание услуг для государственных и муниципальных нужд формируется на основании Федерального Закона от 21 июля 2005 г. № 94-ФЗ «О размещении заказов на поставки товаров, выполнение работ, оказание услуг для государственных и муниципальных нужд» расходы на внедрение данных мероприятий могут отличаться в зависимости от результатов проводимых аукционов, объемов заказа и технических характеристик оборудования.

Указания на производителей и марки предлагаемого оборудования имеют рекомендательный характер, выбор осуществлялся исходя их оптимального соотношения цена/качество.

Список использованных источников


1.    Федеральный закон РФ от 23 ноября 2009 года № 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты российской федерации».

2.       Постановление Государственного комитета Российской Федерации по статистике от 23 июня 1999 г. N 46 «Об утверждении «Методологических положений по расчету топливно-энергетического баланса Российской Федерации в соответствии с международной практикой».

.        Постановление Правительства РФ от 31 августа 2006 г. N 530 «Об утверждении Правил функционирования розничных рынков электрической энергии в переходный период реформирования электроэнергетики».

.        Приказ Министерства регионального развития РФ от 28 мая 2010г. № 262
«О требованиях энергетической эффективности зданий, строений, сооружений».

.        Приказ Минэкономразвития России от 17.02.2010 г. № 61 «Об утверждении примерного перечня мероприятий в области энергоснабжения и повышения энергетической эффективности, который может быть использован в целях разработки региональных, муниципальных программ в области энергоснабжения и повышения энергетической эффективности».

.        АВОК-8-2007. Руководство по расчету теплопотребления эксплуатируемых жилых зданий.

.        ГОСТ 26629-85 «Здания и сооружения. Метод тепловизионного контроля качества теплоизоляции ограждающих конструкций».

.        МГСН 2.01-99. Энергосбережение в зданиях. Нормативы по теплозащите и тепловодоэлектроснабжению. Москва. 1999.

.        Санитарные правила и нормы СанПиН 2.2.1/2.1.1.2585-10. Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий. М.: Министерство здравоохранения Российской Федерации. 2003.

.        Санитарные правила и нормы СанПиН 2.4.2.1178-02. Гигиенические требования к условиям обучения в общеобразовательных учреждениях" (с изменениями от 23 июля 2008 г.) М.: Министерство здравоохранения Российской Федерации. 2008.

.        Строительные нормы и правила СНиП 23-02-2003. Тепловая защита зданий.

Лист согласования


Должность

ФИО

Подпись

Дата

Начальник отдела энергоаудита

Кузьменков Е.С.



Куратор - ведущий энергоаудитор




Ведущий инженер-экономист





Похожие работы на - Энергетическое обследование Муниципального бюджетного общеобразовательного учреждения Средняя общеобразовательная школа №9 г. Североморска Мурманской области



Не нашли материал для своей работы?
Поможем написать уникальную работу
Без плагиата!
