Технологический процесс производства окон и балконных дверей из поливинилхлоридного профиля
МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ
БЕЛАРУСЬ
БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ
ЭКОНОМИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра технологии важнейших отраслей
промышленности
ИНДИВИДУАЛЬНАЯ РАБОТА
на тему: Технологический процесс
производства окон и балконных дверей из поливинилхлоридного профиля
Студентка
ФМЭО, 1 курс, ДАБ А.А. Добрушская
Руководитель И.П. Ковган
МИНСК, 2011
Содержание
Введение
1. Технологический процесс производства окон и балконных дверей из
поливинилхлоридного профиля и его характеристика
1.1 Характеристика получаемой продукции
1.2 Характеристика используемых материалов
1.3 Характеристика технологии производства
2. Динамика трудозатрат при развитии технологического процесса
производства окон и балконных дверей из поливинилхлоридного профиля
3. Уровень технологии технологического процесса производства окон и
балконных дверей из поливинилхлоридного профиля
4. Структура технологического процесса производства окон и
балконных дверей из поливинилхлоридного профиля
Заключение
Список использованной литературы
Введение
В данном реферате будет рассмотрен технологический процесс
производства окон и балконных дверей из поливинилхлоридного профиля.
Эта тема очень актуальна, так как перспективы окон из ПВХ
огромные. Во-первых, с каждым годом городское строительство расширяется всё
большими темпами, а это значит, что возникает потребность в окнах и балконных
дверях из ПВХ. Во-вторых, с каждым годом увеличиваются темпы замены старых
деревянных окон. В-третьих, дерево дорожает, это неизбежно, его серийное и
качественное производство становиться очень дорогим процессом.
На Западе начали уже думать и о цене, и об экологии, и об
экономии. Хороший лес, даже в Белоруссии, будут становиться все дороже. А
оборудование для изготовления деревянной продукции и сейчас значительно дороже
того, что используется при работе с ПВХ.
Цель работы: исследовать технологический процесс производства
окон и балконных дверей из ПВХ, а также проследить динамику развития данного
вида производства и определить уровень технологии данного производства.
1.
Технологический процесс производства окон и балконных дверей из
поливинилхлоридного профиля и его характеристика
1.1
Характеристика получаемой продукции
Окна и балконные двери из ПВХ профилей выпускаются по СТБ
1108-98 "Окна и балконные двери из поливинилхлоридного профиля. Общие
технические условия", рабочим чертежам, утвержденным в установленном
порядке.
Данный вид продукции предназначен для заполнения световых
проемов в наружных стенах жилых, общественных и производственных зданий и сооружений,
до 30м высотой, эксплуатируемых при температуре от минус 400С до
плюс 400С.
Для остекления окон и балконных дверей применяются
однокамерные и двухкамерные стеклопакеты.
|
№ п/п
|
Наименование
продукции, техническая характеристика
|
Марка
|
Код по ОКП РБ
|
|
1
|
Окно из
поливинилхлоридного профиля, одностворчатое, глухое, с двухкамерным
(однокамерным) стеклопакетом  ОП ХХ-ХХ СП2 Б-5-1 СТБ 1108-98
|
25.23.14
|
|
|
2
|
Окно из
поливинилхлоридного профиля, одностворчатое, с поворотно-откидным механизмом
двухкамерным (однокамерным) стеклопакетом  ОП ХХ-ХХ СП2 Б-5-1 СТБ 1108-98
|
25.23.14
|
|
3 Окно из поливинилхлоридного профиля,
двустворчатое, с импостом, правая створка - с поворотно-откидным механизмом
открывания, левая с распашным, с двухкамерным (однокамерным) стеклопакетом
ОП ХХ-ХХ И П/О СП2
Б-5-1
СТБ 1108-98
4 Дверь балконная из поливинилхлоридного профиля,
однопольная, распашная, с двухкамерным (однокамерным) стеклопакетом
|
БП ХХ-ХХ СП2
Б-5-3 СТБ 1108-98 25.23.14
|
|
|
Номенклатура и конструкция выпускаемых окон и балконных
дверей обеспечивают заполнение проёмов в наружных стенах зданий и сооружений,
указанных в приложении А СТБ 939-93.
По согласованию с заказчиком возможно изготовление окон и
балконных дверей других конструкций и размеров.
Окна и балконные двери поставляются полной заводской
готовности для строящихся на территории республики зданий и сооружений.
Окна и балконные двери полной заводской готовности должны
иметь окончательное отделочное покрытие, не требующее дополнительных отделочных
работ на строительной площадке, быть собранными в блоки, состоящие из створок
или полотен, навешанных на петли в коробки, иметь установленные
замочно-скобянные изделия, остекление и уплотняющие прокладки.
Окна и балконные двери, изготовленные для реализации через
розничную торговлю, для собственных нужд предприятий, для ремонта, реставрации
зданий и сооружений, строительства подсобных помещений, хозяйственных построек
и для реализации физическим лицам по индивидуальным заказам могут поставляться
без остекления, уплотняющих прокладок и без замочно-скобяных изделий.
Комплектующие изделия упаковываются в отдельную тару и поставляются в комплекте
с окнами и балконными дверями.
Окна и балконные двери дверей перед транспортировкой должны
быть надежно закреплены запирающими приборами, а в случае, если приборы не
предусмотрены конструкцией изделия - планками, стяжками или другими
приспособлениями, не вызывающими повреждений изделий. Изделия должны быть
(каждое изделие или группа изделий) обернуты одним слоем упаковочной
водонепроницаемой или парафинированной бумаги и обвязаны шпагатом с шагом
обвязки 300-350 мм, или покрыты защитной полиэтиленовой пленкой. Открывающиеся
створки перед упаковкой и транспортировкой должны быть закрыты на все запорные
приборы.
При поставке окон и дверей в возвратной таре или закрытых
контенейнерах, обеспечивающих сохранность защитно-декоративных покрытий и
предохраняющих изделия от деформаций и механических повреждений, допускается
изделия не упаковывать.
Окна и балконные двери транспортируют всеми видами транспорта
в соответствии с действующими правилами перевозки грузов.
Окна и двери должны транспортироваться в контейнерах или
других устройствах, обеспечивающих их защиту от повреждений. Не допускается
ставить их друг на друга, между изделиями устанавливаются прокладки из
эластичных материалов.
Окна и двери должны транспортироваться в вертикальном положении
под углом 10-15о к вертикали, установленными правильными устойчивыми
рядами, при этом остекленение должно быть расположено по направлению движения
транспорта.
Погрузка и выгрузка должна производиться при помощи
специальных траверс, стропов или захватов с мягкими обкладками, или другими
способами, обеспечивающими сохранность защитно-декоративных покрытий и
предохраняющими изделия от деформации и механических повреждений.
При хранении и транспортировании окон и дверей должны быть
приняты меры для предохранения их от механических повреждений, загрязнения,
увлажнения, воздействия атмосферных осадков.
Перечень нормативных документов:
СТБ 940 Окна и балконные двери для зданий и сооружений.
Методы испытаний
СТБ 1108 Окна и балконные двери из поливинилхлоридного
профиля. Общие технические условия
СТБ 1264 Профили поливинилхлоридные для окон и дверей.
Технические условия
ГОСТ 166 Штангенциркули. Технические условия
ГОСТ 7502 Рулетки измерительные металлические. Технические
условия
ГОСТ 24866 Стеклопакеты клееные строительного назначения.
Технические условия
ГОСТ 26433.0 Система обеспечения точности геометрических
параметров в строительстве. Правила выполнения измерений. Общие положения
ГОСТ 26433.1 Система обеспечения точности геометрических
параметров в строительстве. Правила выполнения измерений. Элементы заводского
изготовления
ГОСТ 26602.1 Блоки оконные методы определения сопротивления
теплопередаче
ГОСТ 26602.2 Блоки оконные и дверные. Методы определения
воздухо - и водопроницаемости
ГОСТ 26602.3 Блоки оконные и дверные. Методы определения
звукоизоляции
ГОСТ 26602.3 Блоки оконные и дверные. Методы определения
общего коэффициента пропускания света.
ТУ-034-225 Щупы. Технические условия
.2
Характеристика используемых материалов
|
№ п/п
|
Наименование
материала
|
Наименование и
обозначение НД
|
|
1
|
Поливинилхлоридный
профиль системы RENAU, ALUPLAST
|
СТБ 1264-2001
"Профили из поливинилхлорида для окон и дверей ТУ"
|
|
2
|
Армирующий
стальной профиль
|
НД изготовителя
|
|
3
|
Стеклопакеты
клееные однокамерные и двухкамерные
|
ГОСТ 24866-99
"Стеклопакеты клееные строительного назначения. Технические
условия"
|
|
4
|
Фурнитура Winkhaus (Германия)
|
СТБ 3077-2001,
ГОСТ 538-83
|
Складирование и хранение применяемых материалов.
Поливинилхлоридный профиль в виде штанг длиной 6 м хранится
на стеллажах склада материалов, рассортированный по видам (рамный, створка и
т.д.). При складировании и хранении профили размещаются таким образом, чтобы
исключить их деформацию, т.е. связки профиля складируются с опорой по всей длине
при высоте штабеля не выше 1 м. Не допускается пересортица различных видов
профиля, сбрасывание их со стеллажей. Профили нельзя вытягивать из паллеты или
со стеллажа, во избежание повреждения их поверхности. Профили должны быть
защищены от влаги.
Профили, которые ранее складировались в холодных помещениях,
должны быть перед обработкой доведены до комнатной температуры (не ниже 18о
С)
Армирующий стальной профиль (стальная арматура) в виде штанг
различной длины (до 6,5 м) хранится также на специальных стеллажах склада
материалов.
Стеклопакеты хранятся в хорошо проветриваемом помещении,
торцом на стеллажах перпендикулярно к их основанию. Основание должно быть
оклеено войлоком или резиной и иметь наклон 5-15 о к горизонтали.
Фурнитура и крепежные элементы хранятся в оригинальной
упаковке в кладовой фурнитуры.
1.3
Характеристика технологии производства
Все операции подвергаются входному, операционному, периодическому
и приёмочному контролю согласно различным ГОСТам.
Блок-схема технологического процесса производства окон и балконных
дверей из поливинилхлоридного профиля
1 - разметка и нарезка заготовок; 2 - нарезка арматуры; 3 -
фрезерование водоотводных прорезей; 4 - фрезерование отверстий для выравнивания
давления; 5 - фрезерование отверстий и пазов под фурнитуру; 6 - армирование; 7
- сварка; 8 - обработка сварных швов; 9 - установка импоста; 10 - установка
петли; 11 - установка уплотнителей; 12 - установка фурнитуры; 13 - установка
стеклопакета; 14 - установка штапика; 15 - маркировка.
2. Динамика
трудозатрат при развитии технологического процесса производства окон и
балконных дверей из поливинилхлоридного профиля
Тж (t) = 625/
(7t2+1050)
Тп (t) = 0,002t2+0,3
|
t
|
0
|
10
|
20
|
30
|
|
Тж
|
0,6
|
0,4
|
0,2
|
0,1
|
|
Тп
|
0,3
|
0,5
|
1,1
|
2,1
|
|
Тс
|
0,9
|
0,85
|
1,3
|
2,2
|
Исходя из графика вариант динамики трудозатрат -
рационалистический, ограниченный во времени. Следовательно, существует
определённый момент времени, до которого развитие целесообразно.
Графическое определение границы развития: t*=10
Более точно значение границы развития можно получить
алгебраическим способом.
Тж' = (-625x14t) / (7t2+1050) 2 = -
8750t/49 (t2+150) 2 = - 1250t/7 (t2+150) 2;п' = 0.004t' = Тж'+Tп'' = 0
.004t = 1250t/7 (t2+150) 2
1250t = 0.028t (t4+300t2+22500)
.028t5+8.4t2-620t = 0
t (0.028t4+8.4t2-620) = 0
.028a2+8.4a-620 = 0
D = 2 35
a = 2 35-8.4/0.056
t = 2 35-8.4/0.056 = 7.8
Так как Тж/Тп уменьшается во времени, то преобладает экономия
живого труда, то есть характер развития технологического процесса трудосберегающий.
Расчёт типа отдачи от дополнительных затрат прошлого труда.
Тп = 0.002t2+0.3
T = Tп-0.3/0.002 = 10 5 (Tп-0.3)
Тж (Тп) = 625/700 (5Тп-1.5) +1050 = 625/3500Тп = 5/28Тп
Тж' = 5/28Тп2
Так как функция 5/28Тп2 убывающая, то тип отдачи от
дополнительных затрат прошлого труда тоже убывающий.
3. Уровень
технологии технологического процесса производства окон и балконных дверей из
поливинилхлоридного профиля
Тж (t) = 625/ (7t2+1050)
Тп (t) = 0,002t2+0,3
L (производительность живого труда) = 1/Тж
B (технологическая вооружённость) = Тп/Тж
У (уровень технологии) = 1/Тж*1/Тп
Момент времени t = 3 года
L = 7t2+1050/625 = 1.78
B = (0.002t2+0.3) (7t2+1050) /625 = 0.57
У = 7t2+1050/625 (0.002t2+0.3) = 5.6
.6 < У < 6
При У = 5,6 состояние технологии повышенное. В данном случае
можно провести частичную реконструкцию технологии.
У* (относительный уровень технологии) = У/L = 1/Тп
У* = 1/0.002t2+0.3 = 3.2
У* > L, а это значит, что рационалистическое развитие
целесообразно, но до определённого момента времени, который можно вычислить
путём приравнивания У* и L. Таким образом получим:
1/0.002t2+0.3 = 7t2+1050/625
= 0.028t4+2.1t2+2.1t2+315,
0.028t4+4.2t2-310 = 0
.028a2+4.2a-310 = 0, D = 7.2, a =
53.6, t* = 7.3
Значения t* по алгебраическому и данному методу существенно не
отличаются.
4. Структура
технологического процесса производства окон и балконных дверей из
поливинилхлоридного профиля
Пооперационная структура технологического
процесса производства окон и балконных дверей из поливинилхлоридного профиля

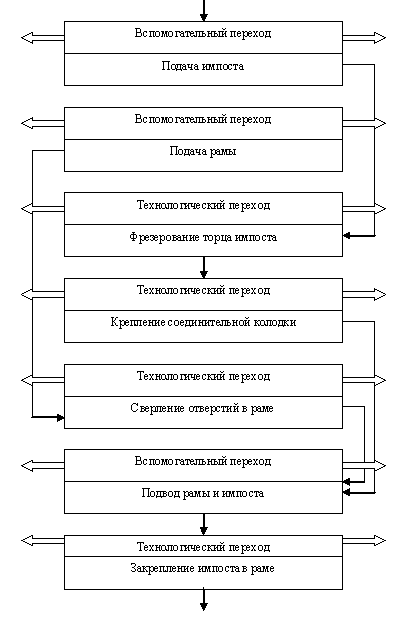

Структура операции "Установка импоста"

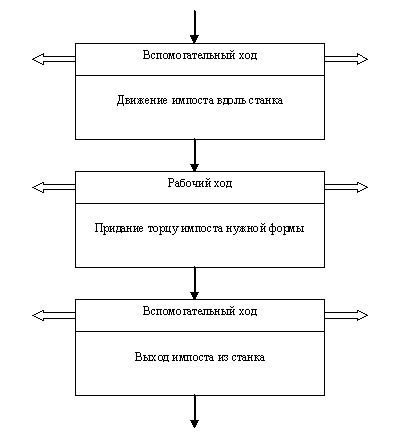

Структура технологического перехода "Фрезерование торца
импоста"
Заключение
В данной работе:
· дана характеристика получаемой продукции;
· дана характеристика используемого для
получения продукции сырья;
· дана краткая характеристика технологии
производства производства окон и балконных дверей из поливинилхлоридного профиля,
а также составлена блок-схема технологического процесса;
· графически отображена динамика развития
технологического процесса производства окон и балконных дверей из
поливинилхлоридного профиля, определён вариант и характер развития, найдена
граница развития как графическим, так и алгебраическим способом;
· определён тип отдачи от дополнительных
затрат прошлого труда;
· рассчитаны производительность живого
труда, технологическая вооружённость, уровень технологии, а также
проанализировано состояние технологии;
· схематично представлена структура
технологического процесса производства окон и балконных дверей из
поливинилхлоридного профиля по операциям, а также структура отдельной операции
и одного из её технологических переходов.
В заключении можно сделать вывод, что будущее не просто за
пластиковыми окнами, но за пластиковыми окнами очень хорошего качества.
Список
использованной литературы
1. Н.П.
Кохно. Методические указания по курсу "Производственные технологии" к
выполнению курсовой работы "Анализ развития технологии производства
продукции; Мн. - 2004.
2. ООО
"Иллистех". Технологический регламент на технологический процесс
производства окон и балконных дверей из поливинилхлоридного профиля
