1. Жилое двухэтажное 4 квартирное здание

1.1 Общая характеристика проектируемого здания

Здание запроектировано двухэтажное восьмиквартирное с балконами. Жилой дом имеет размеры в осях 1-4 - 15,6м и в осях А-В - 12м. Конструктивная схема с продольными несущими стенами. Уровень земли - -1.050м, уровень чистого пола - 0.000, высота этажа - 2.99м, высота здания - 11м. Квартиры спроектированы с жилыми комнатами, коридорами, кухнями, с раздельными туалетом и ванной.

Класс здания - II , степень огнестойкости - II ,степень долговечности - II.

В здании имеется система пожаротушения и противопожарные щиты. Открывание дверей из здания происходит по ходу движения людей, соблюдаются при проектирование противопожарные нормы согласно СНиП 2.01.02-85 «Противопожарные нормы проектирования зданий и сооружений»

ТЭП здания:

Строительный объём здания 2677.1 м3

Площадь застройки 284.8м2

Площадь общая 218.68 м2

Площадь жилая   140.66 м2

.2 Расчёты к архитектурно-конструктивной части

.2.1 Теплотехнический расчёт ограждающей конструкции

Определяем зону влажности территории по приложению [14,с.9] 2-нормальная.

Определяем температуру внутреннего воздуха tв, оС и влажность помещений W, % [16,с.8]в = 20 оС, W = 50 %-60 %

Определяем режим помещений по таблице [14,с.2]- нормальный.

Определяем условия эксплуатации по приложению [14,с.10] - Б.

Рисунок 1.1-схема сечения стены

Определяем характеристику материалов стены по приложению [14,с.10-26]

Таблица 1.1 - Характеристика материалов стены

Определяем требуемое сопротивление теплопередаче ограждающих конструкций R0тр, м2 оС/Вт, по формуле [14,с.5]

тр = n · (tв - tн) /ΔTн · αв,                         (1.1)

где n = 1 [14,с.7] - коэффициент ограждающей конструкции;в = 20 [16,с.8] - температура внутреннего воздуха, оС;н = 33 [15,с.22-23] - температура наружного воздуха, равная температуре наиболее холодной пятидневки, оС;

Δtн = 3,0 [14, с.6] - нормальный температурный период для наружных стен, оС; αв = 8,7 [14,с.7]

поверхности ограждающих конструкций, Вт/м2 оС.

тр      = (20 +33)*1 / 3 * 8,7 = 1,52м2 оС/Вт

Определяем градусо-сутки отопительного периода ГСОП, оС сут., по формуле [14,с.4]

ГСОП = ( tв - tот.пер. ) Zот.пер.,    (1.2)

где tв = 20 [16,с.8] - температура внутреннего воздуха, оСот.пер. = 5.4[15, с.22-23] - средняя температура со средней суточной температурой воздуха ниже или равной 8 оС.от.пер. = 231 [15, с.22-23] - продолжительность отопительного периода, сут.

ГСОП = (20+5,4)*231=5867 сут.

Определяем приведённое сопротивление теплопередачи ограждающих конструкций Rотр, м2 оС/Вт, по таблице 1б* [14,с.4] методом интерполяции.отр=Rотр1+(Rотр2-Rотр1) · (ГСОП-ГСОП1/ГСОП2-ГСОП1)отр=2.8 +(3.5-2.8) · (5867-4000/6000-4000)=3,45м20С/Вт

Из формулы сопротивления теплопередачи Rо, м2 оС/Вт [15,с.7] определяем толщину утеплителя δ, м

R0=1/αв+d1/l1+d2/l2+d3/l3+1/αн (1.3)

конструкция здание отделка фундамент

где αн = 23 [15,с.8] - коэффициент теплопередачи наружной поверхности ограждающей конструкции, Вт/м2 оС;

αв = 8,7 [15,с.7] - коэффициент теплопередачи внутренней поверхности ограждающей конструкции, Вт/м2 оС;

δ1, δ2, δ3, δ4 - [таблица 1.4] - толщина слоёв стены, м;

λ1, λ2, λ3, λ4 - [таблица 1.4] - коэффициент теплопроводности, Вт/моС.

,45=1/8,7+0,12/0,52+d3/0,041+0,38/0,81+1/23

d3=0,08 м

Принимаем толщину утеплителя 100 мм и воздушную прослойку 20 мм. Толщина стены 630 мм.

.2.2 Расчёт лестницы

Определяем высоту марша Нмар , м, по формуле [1,с.95]

Нмар=Нэт/2 (1.4)

где Нэт = 2800 (по паспорту) - высота этажа, мм

Нмар=2800/2=1400мм

Определяем количество подступёнков nпод , шт, по формуле [1,с.95]

под = Нмар /150 (1.5)

где Нмар = 1400 (из формулы 1.4) - высота марша, ммпод = 1400 /150 =9 шт

Определяем количество проступней, nпрос , шт. по формуле [1, с.95]

прос = nпод - 1,                     (1.6)

где nпод =9 шт (из формулы 1.5) - количество подступёнков, штпрос =9 - 1 =8 шт

Определяем горизонтальную проекцию марша С, мм, по формуле [1, с.95]

С = 300 · nпрос ,                                       (1.7)

где nпрос = 8 шт (из формулы 1.6) - количество проступей, шт

С = 300 · 8 =2400 мм

Определяем ширину лестничных площадок bпл , мм, по формуле [1, с.95]

пл = ( l - C ) /2,              (1.8)

где l = 6600мм (по паспорту) - длина лестничной клетки, мм;

С = 2400мм (по формуле 1.7) - горизонтальная проекция марша, ммпл = (6600 - 400 - 2400)/2 = 1900 мм

Определяем ширину марша bмар , мм, по формуле [1,с.95]

мар = (bлк - 100 ) /2                                  (1.9)

где bлк = 2600 мм (по паспорту) - ширина лестничной клетки, мммар = ( 3600 - 400 - 100 ) /2 = 1550 мм

Размер марша 1400*2400*1550

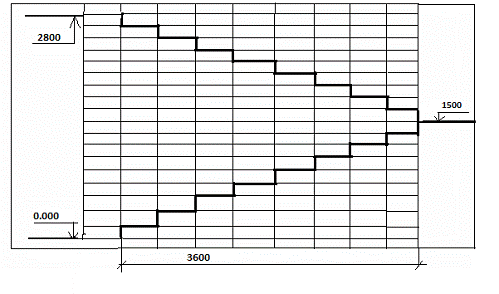

Рисунок 1.2 - лестница в разрез

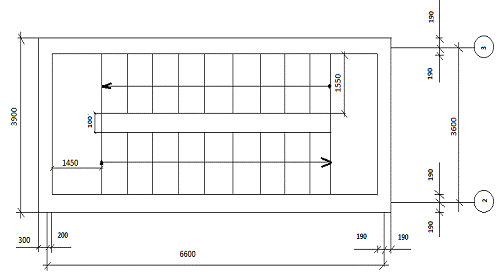

Рисунок 1.3 - лестница в плане.

1.3 Конструктивное решение проектируемого здания

Согласно гидротехнических и инженерно-геологических данных на территории строительства обнаружены грунты суглинки. Основание естественное, способное воспринимать нагрузки без дополнительной подготовки. Грунтовые воды отсутствуют.

Глубину заложения фундамента принимаем согласно глубины промерзания грунта без учёта коэффициента температурного режима. Глубина заложения фундамента равна -1,8 м [1,с.28]

Фундаменты запроектированы сборный железобетонный ленточный. Под наружные стены приняты подушки конструктивно шириной 1000мм, а фундаментные блоки шириной 500мм. Под внутренние стены приняты подушки шириной 1200мм условно, фундаментные блоки шириной 400мм. Блоки и подушки укладываются с обязательной перевязкой швов. Количество блоков по высоте принято 3, согласно глубине заложения фундамента. Монолитные участки замоноличиваются бетоном М200.

Конструктивная схема здания принята с продольными несущими стенами. Толщина наружных стен 600 мм принята по теплотехническому расчёту. Наружные стены, облегченные с утеплителем из полиспен, толщиной 80 мм, с воздушной прослойкой 20мм с облицовкой керамическим кирпичом. Марка кирпича 100, марка цементно-песчаного раствора М25. Цоколь выполнен с отделкой из плитки кабанчик. Внутренние стены из кирпича толщиной 380 мм, перегородки гипсобетонные толщиной 100, 200 мм. Перекрытия из пустотных железобетонных плит, звуко- и теплоизоляцию обеспечивает пенополистирол толщиной 37 и шлакобетон толщиной 47 мм.

Крыша запроектирована скатная, кровля из металлочерепици по обрешетке 50х50, стропила наклонные. Водоотвод с крыш предусмотрен наружный неорганизованный. Сборные железобетонные и деревянные конструкции сведены в спецификации.

Таблица 1.2 - Спецификация железобетонных конструкций

Лестничные площадки       23001150350ЛП 11.5*258716Серия 1.137.1-9

Таблица 1.3- Спецификаций ж/б конструкцийй

Таблица 1.4 Спецификация окон и двери.

ОК-2        ОС пл ОСП 15х12

Тип Эскиз Марка изделия Наименование изделий Кол-во Место устройства Примечание  ОК-3

ОС пл ОСП 15х6

Одностворчатая

Лестничная клетка, балкон

ГОСТ 2.31.66-99

Д-1

Наружная

1

Балкон, комната

ГОСТ  2.31.66-99  Д-2

ДВ 21-9  Дверь внутренняя 26 комнаты ГОСТ 6629-88   Д-3

ДВ 21*7  Дверь внутренняя 14 Санузлы, ванная  ГОСТ 66.29-88  Д-4

Таблица 1.5 Ведомость перемычек

Пр-1

пб 6-37п

пб 16-2п1.038.1-112

Пр-2         6 5пб 25-27п

пб 22-4п1.038.1-16

Пр-3         43пб 13-37п

пб 13-11.038.1-11

Пр-4         2

пб-25-3п1.038.1-1

Пр-5         43пб 18-37п

пб 17-2п1.038.1-14

Пр-6

пб 13-37п

пб 13-11.038.1-18

Полы в основных помещениях запроектированы паркетные, как наиболее тёплые и экологически чистые. В санузлах приняты полы из керамической плитки, наиболее водостойкие. Конструкция полов принятая в здании сведена в таблицу 1.6

Таблица 1.6 - Экспликация полов

1               25

220/300Паркетная доска

Подложка - вспененный полиэтилен

Стяжка - ветонит

Полиэтиленовая пленка

ППЖ -200(на базальтовой основе)

2                10

Керамическая гранитная плитка

Плитный клей плитонит

Полиэтиленовая пленка 2 слоя

Стяжка - ветонит

ППЖ -200(на базальтовой основе)

Ж/б плитаВанная комната, туалет

3                10

/290Керамическая гранитная плитка

Плитный клей плитонит

Полиэтиленовая пленка 2 слоя

ППЖ - 200(на базальтовой основе)

Ж/б плита

Кухня, коридор,

.4 Наружная и внутренняя отделка здания

Наружная отделка здания выполнена из керамического кирпича расшивкой швов

Таблица 1.7 - Ведомость отделки помещений.

1.5 Санитарно-техническое и инженерное оборудование

Водопровод - хозяйственно-противопожарный от внутриплощадочной сети.

Канализация - хозяйственно-бытовая в местную сеть.

Отопление - центральное водяное с параметрами теплоносителя 95о

Вентиляция - естественная.

Горячее водоснабжение - централизованное, от местной сети.

Освещение - люминесцентное и лампы накаливания.

2. Гараж на 100 автомобилей

2.1 Генеральный план

По проекту здание сооружается в городе Владимир. Площадка под строительство принята со спокойным рельефом. Также на территории будущего здания отсутствуют полезные ископаемые и грунтовые воды. Генплан предусмотрен в промышленной зоне. На генплане кроме проектируемого здания находятся: столовая, административное здание, складское помещение, бытовое помещение.

Таблица 2.1 - Экспликация зданий и сооружений по генплану

Здание расположено в промышленной зоне населенной местности. На территории промышленного предприятия здание размещено с учетом благоприятного естественного освещения и проветривания. Разрывы между зданиями принимают с учетом санитарно-гигиенических, технологических требований [2.4], а также с учётом противопожарных требований[2.4].

Санитарные разрывы между зданиями равны наибольшей высоте противолежащего здания, противопожарные разрывы составляют 1,5м [2.4]

На участке размещена схема автомобильных дорог с двухсторонним движением, с покрытием из асфальтобетона. Для создания благоприятных гигиенических условий и улучшения внешнего благоустройства территории предусмотрено озеленение участка. Участок озеленён кустарниками. При размещении, проектировании промышленного здания разработаны меры, предусматривающие совершенствование технологии производства, уменьшающей возникновение вредных веществ, запроектировано безотходное производство с замкнутым производственным циклом, применяются технические средства для очистки воды, газо- и пылеуловления.

Технико-экономические показатели по генплану

Площадь участка Sуч. М2, вычисляется по формуле:[1, с.179]уч.= а х b (2.1)

Где a = 200.74 - ширина участка, м;= 198- длина участка, м;уч=200.74 х 198 = 39746.52м2

Площадь застройки Застройки, м2, вычисляется по формуле:[1, с.179] застр,=Sзд,+Sдор,+Sтр,+Sпл, (2.2)

Где Sзд= 4871.2 - площадь зданий, м2дор= -2260 площадь дорог, м2тр =2130- площадь тротуаров, м2пл, =1083 -площадь площадок, м2 застр. = 4871.2 + 2260 + 2130 + 1083 =10344.2м2

Процент застройки Пзаст., % вычисляется по формуле:[1, с.179]

Пзаст. = (Sзастр./Sуч)х 100% (2.3)

Где Sзаст. = 10344.2- площадь застройки, муч. = 24270.4-площадь участка, м2

Пзаст. =(10344.2/24270.4)х 100%=42.62

Процент озеленения Позел. , % вычисляется по формуле :[1, с.179]

Позел. = 100 - Пзаст.

Где Позел. = 100 -42.62=57.38 %,что соответствует СанПиН.

2.2 Общая характеристика проектируемого здания

Здание запроектировано в плане размерами в осях А-В 36000мм, 1-10 54000мм, высота здания 13800мм. Высота здания до низа несущей конструкции 9600мм. Отметка уровня земли -0.150мм. Отметка уровня чистого пола принята за 0.000.

Конструктивная схема здания каркасная. Шаг средних и крайних колонн 6 м, пролётов два 18 метров.

В здании запроектирован мостовой кран грузоподъёмностью 10т. Внутрицеховой транспорт - автопогрузчики. Расположение дверей, выходов и ворот запроектировано с соблюдением противопожарных норм [2.4]. Располагаются с торцов здания.

Строительный объём здания - 27326.208 м3

Общая площадь - 1980.16 м2

Площадь полезная - 1944 м2

.3 Конструктивное решение проектируемого здания

Таблица 2.2 - Ведомость сборных железобетонных конструкций

Ферма метали-ческая         17960

ФБМП8-6А1УВР1

ФБ241У-9А1УВ18.3

.810Серия 427.1-3

Стеновая панель   5980

ПСТ60.18.25 2л.3г

ПСТ60.12.25.1нп

ПСТ12.18.25

ПСТ63.18.25-2п.31

ПСТ63.18.2.5л.31

ПСТ.18.253.74

.32

,5

.92

.51

.75124

  Фундаментная балка

5050

4450

250

250

450

450

ФБ6-28

ФБ6-19

ФБ6-14

.2

1.5

1.33

14

4

Таблица 2.3 - Ведомость сборных и железобетонных конструкций.

Таблица 2.4 - Спецификация сборных железобетонных конструкций

Согласно гидротехнических и инженерно-геологических данных на территории строительства обнаружены грунты суглинки. Основание естественное, способное воспринимать нагрузки без дополнительной подготовки. Грунтовые воды отсутствуют.

Глубину заложения фундамента принимаем согласно глубины промерзания грунта без учёта коэффициента температурного режима. Глубина заложения фундамента равна -1,8 м [9=1,с.28]

Фундаменты под колонны каркаса предусматриваются монолитные отдельные с подколонниками стаканного типа, а стены опираются на фундаментные балки. Размеры фундамента приняты в проекте условно.

Под фахверковые колонны приняты фундаменты сборные железобетонные стаканного типа размерами по подошве 2100х2100, фундаментные балки приняты длиной 5.05м,5.95м и 4,45м. Конструктивная схема здания принята каркасная. Стены запроектированы навесные. Толщина наружных стен 250 мм. Наружные стены состоят из двух слоёв железобетона толщиной 100 и 50мм., между ними утеплитель 100 мм. Стены панельные (таблица 2.2). Панели крепятся между собой с помощью уголков и болтов распорок к колонам.

Кровля запроектирована скатная под углом 100, покрытая кровельным каучуком- мастикой. В местах устройства температурных швов в покрытии укладывают дополнительный слой водоизоляционного ковра, ковёр укладывают на выступающие элементы, прикрепляют их дюбелями, а стыки обивают оцинкованной сталью. Перекрытия из железобетонных ребристых плит, минераловатной плиты, стяжки толщиной 20 мм и мастики «Вента».

Окна, двери, ворота сведены в спецификацию (таблица )

Несущей конструкцией данной крыши является ферма металлическая на которую опираются плиты покрытия Табл. 2.2). Стыки между ними закладываются цементно песчаным раствором, а сверху настилается основной слой покрытия.

В состав покрытия входит железобетонные ребристые плиты, минераловатные плиты, стяжки из цементно - песчаного раствора, основного ковра-мастики.

Водоотвод с крыши предусмотрен организованный через воронки и водосточные трубы. Воронки применены диаметром 300 мм.

.3 Расчеты к архитектурно- конструктивной части

Определяем количество воронок Пвор ,шт. по формуле:

Пвор=Sкр./¶r2     (2.4)

где Sкр.=1944 м2- площадь кровли по проекту,

¶=3.14 r=7.5

Пвор=1944/3.14*7.52=11 шт

Принимаем количество воронок 12 штук.

Таблица 2.5 - Спецификация деревянных изделий.

 ОК-1        ПНВ 28х28

Окно сегментное

14

Фасад

Полы подобраны в зависимости от назначения помещения (таблица 2.6).

Таблица 2.6 - Экспликация полов.

Конструкция

Толщина слоя

Материал

Примечание

1                30

Цементно-песчаное покрытие

Бетон

Утрамбованный грунт

2.5 Наружная и внутренняя отделка здания

Наружные стены здания выполняются из стеновых панелей, швы кладки расшиваются.

Внутренняя отделка: стены покрашены известковым раствором, потолок побелен известью

Заключение

Представленный курсовой проект разработан на строительство двухэтажного восьмиквартирного дома условиях города Краснокамска Пермской области с учётом требований ГОСТов и СНиПов. При проектировании курсового проекта соблюдены экономические и экологические требования, что было достигнуто в результате использования современных материалов и конструкций.

В жилом здании фундаменты запроектированы сборные ленточные, так как они являются прочными, морозостойкими, их можно устраивать как под наружные, так и под внутренние стены.

Стены запроектированы кирпичные с утеплителем. Обеспечивает эстетичный внешний вид облицовка кирпичом.

Перекрытия - из пустотных ж/б плит, так как они облегчают вес, экономичны, тепло- и звукоизоляционные.

Полы в комнатах запроектированы, имеют эстетический вид, малую теплопроводность и менее трудоемкие в установке.

Кровля в жилом здании запроектирована скатная на стропильных балках, покрытие из металлочерепицы, что обеспечивает прочность и красивый эстетический вид кровли.

При проектировании промышленного здания фундаменты под колонны предусматриваются монолитные отдельные с подколонниками стаканного типа, а стены опираются на фундаментные балки.

Стены в производственном здании запроектированы навесные, панельные, так как они имеют лучшие технико-экономические показатели.

В перекрытии используются ребристые плиты, для тепло-, звукоизоляции дополнительно минераловатные плиты.

Полы запроектированы бетонные, так как они используются там, где возможно попадание на пол минеральных масел, кислот и щелочей, очень удобно для данного здания.

Кровля в здании запроектирована из кровельного каучука мастики, так как обеспечивает гидроизоляцию, устойчивы к высыханию и появлению трещин.

В проектировании и строительстве зданий были учтены нормативные документы, существующие типовые решения. Здания состоят из материалов и конструкций недорогих и не являющихся дефицитными, поэтому стоимость проекта оптимальна. В проекте нет решений, представляющих сложность изготовления, монтажа и удорожающих тем самым стоимость проекта в целом

Данный проект отвечает всем техническим, противопожарным и эксплуатационным требованиям.

Я считаю, что при выполнении проекта решены все основные задачи курсового проектирования.

Литература

. Учебники

1.1 Буга П.Г. Гражданские, промышленные и сельскохозяйственные здания. - М.: Высшая школа, 2009. - 351с.

.2 Вильчик Н.П. Архитектура зданий. - М.: ИНФРА-М, 2006. - 303с.

.3 Орловский Б.Я. Архитектурное проектирование промышленных зданий. - М.: Высшая школа, 1982. - 279с.

.4Шерешевский И.А. Конструирование промышленных зданий.

2. Нормативная литература

2.1 СНиП 2.08.01-89. Жилые здания./Госстрой СССР. - М.: ЦИТП Госстроя СССР, 1989. -16 с.

2.2 СНиП 2.08.02-89*. Общественные здания и сооружения. - М.: Госстрой России, 1999 - 44с.

.3 СНиП II-3-79*. Строительная теплотехника. - М.: Стройиздат, 1998

.4 СНиП 21-01-97. Пожарная безопасность зданий и сооружений.- М.: Госстрой России, 1999 - 15 с.

.5 СНиП 2.01.02-82 Строительная климатология.

.6 ГОСТ 2.3166-99. Блоки оконные двери балконные. М.: Госстрой России, 2001. - 31 с.

.7 СНиП II-89-80*. Генеральные планы промышленных предприятий/ Минстрой России. - М.: ГП ЦПП, 1994. - 36с.

.8 СНиП 31-03-2001. Производственные здания./ Госстрой России. - М: ГП ЦПП, 2001. -10с.

.9 СНиП 2.03.13-88. Полы -М.: ЦИТП Госстроя ССР,1988-16с.

.10 СНиП II-26-76. Кровли - М.: Стройиздат, 1978 - 26с.

.11 ГОСТ 6629-88. Двери деревянные внутренние для жилых и общественных зданий.

.12 Каталог. Сборные железобетонные конструкции.

.13 Каталог. Перемычки.

1.
