Разработка технологической карты на выполнение кирпичной кладки несущих стен 4-этажного 56-квартирного жилого дома для престарелых граждан и инвалидов

№ п/п

Наименование элемента

Марка

Размеры

Расход бетона м3

Масса т

Длина мм

Ширина Мм

Высота мм

1.

Панель перекрытия, ж/б многопустотная

ПК63.30-4.5 АтУТ- 1

 6280

 3000

 220

 2.23

 5.68

2.

Панель перекрытия, ж/б многопустотная

ПК63.12-4 К7Т

 6280

 1200

 220

 0.88

 1.8

3.

Панель перекрытия, ж/б многопустотная

ПК63.24-4.5АтУТ-1

 6280

 2400

 220

 1.56

 4.47

4.

Панель перекрытия, ж/б многопустотная

 ПК30.15-8т

 2980

 1500

 220

 0.57

 1.29

 5.

Панель перекрытия, ж/б многопустотная

 ПК36.15-8т

 3580

 1500

 220

 0.68

 1.7

6.

Панель перекрытия, ж/б многопустотная

ПК63.15-8АтVт

 6280

 1500

 220

 1.12

 2.95

7.

Перемычка ж/б

8ПБ19-3

1940

120

90

0.055

0.052

8.

Перемычка ж/б

8ПБ17-2

1680

120

90

0.049

0.045

9.

Перемычка ж/б

8ПБ16-1

1560

120

90

0.040

0.028

№ п/п

Наименование элемента

Марка

Условное обозначение

Количество

1.

Окно распашное

ОР15-15

Ок1

70

2.

Дверь

ДГ21-9

Д1

25

3.

Дверь

ДГ21-8

Д2

98

4

Дверь

До21-12

Д3

4

№ п/п

Наименование работ

Единица измерения

Количество

объем сб жбетонной кладки м3

по захваткам

На все здание

1

2

3

1.

Кладка наружных стен(510мм)

м3

175.2

153.27

98.29

373.82

2.

Кладка внутренних несущих стен(380мм)

м3

76.55

59.47

53.33

151.473

3.

Кладка глухих перегородок(120мм)

м3 м2

20.016 166.8

6.51 54.25

3.9 32.5

28.348 253.55

4.

Кладка перегородок с проемами(120мм)

м3 м2

26.3942 219.95

19.75 164.58

12.35 102.92

52.07 487.45

5.

Монтаж плит перекрытия ПК63.30-4.5 АтУТ- 1

1шт

17

16

18

51

113.73

6.

Монтаж плит перекрытия ПК63.12-4 К7Т

1шт

8

8

--

16

14.08

7.

Монтаж плит перекрытия ПК63.24-4.5АтУТ-1

1шт

--

3

--

3

4.68

8.

Монтаж плит перекрытия ПК30.15-8т

1шт

5

--

--

5

2.85

9.

Монтаж плит перекрытия ПК36.15-8т

1шт

9

--

--

9

6.12

10.

Монтаж плит перекрытия ПК63.15-8АтVт

1шт

--

2

--

2

2.2

11.

Монтаж перемычек 8ПБ19-3

1шт

116

120

42

278

15.29

12.

Монтаж перемычек 8ПБ17-2

1шт

10

9

3

22

1.034

13.

Монтаж перемычек 8ПБ16-1

1шт

54

38

20

112

4.48

15.

Установка и разборка подмостей под наружные стены

10 м3

9.462

10.218

6.55

26.23

16.

Установка и разборка подмостей под внутренние стены

10 м3

5.1

3.96

3.555

12.615

17.

Выгрузка кирпича

100т

3.637

3.31

2.15

9.097

18.

Выгрузка плит перекрытия ПК63.30- 4.5АтУТ- 1

100т

0.986

0.91

1.02

2.916

19.

Выгрузка плит перекрытия ПК63.12-4 К7Т

100т

0.144

0.144

--

0.288

20.

Выгрузка плит перекрытия ПК63.24-4.5АтУТ-1

100т

--

0.135

--

0.135

21.

Выгрузка плит перекрытия ПК30.15-8т

100т

0.153

--

--

0.153

22.

Выгрузка плит перекрытия ПК36.15-8т

100т

0.0645

--

--

0.0645

23.

Выгрузка плит перекрытия ПК63.15-8АтVт

100т

--

0.059

--

0.059

24.

Выгрузка перемычек 8ПБ19-3

100т

0.06032

0.0624

0.0218

0.14452

25.

Выгрузка перемычек 8ПБ17-2

100т

0.0045

0.00405

0.00135

0.0099

26.

Выгрузка перемычек 8ПБ16-1

100т

0.01512

0.01064

0.0056

0.03136

27.

Подача раствора

1 м3

52.9766

42.5482

35.909

131.434

захватка

Рис1. Схема разбивки здания на захватки

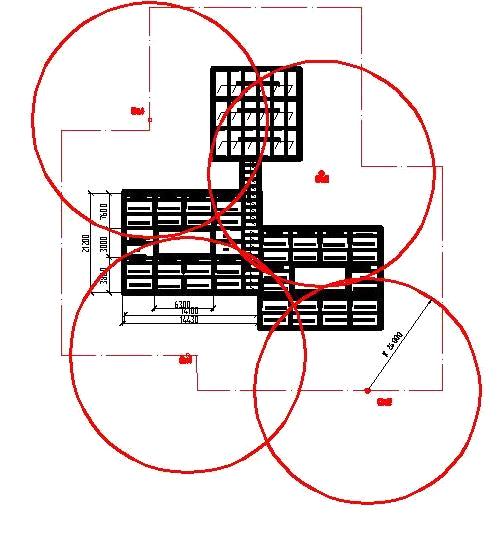

Рис 2. План перекрытий.

Захватка №1.

Наружные стены:

V н.с  м3окна= Но*в*L=1.5*1.5*0.51=1.1475 м3

п - количество окон

п = 29 шткир.кладки = V н.с - V окна *п = 175.2003-1.1475*29=141.9228м3кир. = V кир.кладки*0.8 = 141.9228*0.8 = 113.538 м3р-ра= V кир.кладки*0.2 = 141.9228*0.2 =28.3846 м3

nk=Vk\V1k=113.538/0.00264 = 43006 шт = 43 тыс.шт

mk=nk*m1тыс.к=43*4.5т=193.5т

Внутренние стены:

в.с  м3двери= Но*в*L=2.1*0.9*0.38=0.7182 м3

п - количество дверей

п = 5 шт

кир.кладки = V в.с - V двери *п = 80.142-0.7182*5=76.551м3кир. = V кир.кладки*0.8 = 76.551*0.8 = 61.24 м3р-ра= V кир.кладки*0.2 = 76.551*0.2 =15.31 м3

nk=Vk\V1k=61.24/0.00264 =23000 шт = 23 тыс.шт

mk=nk*m1тыс.к=23*4.5т=103.5т

глухие перегородки:

в.с  м3кир. = V кир.кладки*0.8 = 20.016*0.8 = 16.013 м3р-ра= V кир.кладки*0.2 = 20.016*0.2 =4.0032 м3

nk=Vk\V1k=16.013/0.00264 =6160 шт = 6.160 тыс.шт

mk=nk*m1тыс.к=6.160*4.5т=27.711т

перегородки с проемами:

V в.с  м3двери1= Но*в*L=2.1*0.8*0.12=0.2016 м3

п1 = 20 шт

двери2= Но*в*L=2.1*0.7*0.12=0.1764 м3

п2 = 15 шт

двери3= Но*в*L=2.1*1.2*0.12=0.3024 м3

п3 = 2 шт

кир.кладки = V в.с - V двери *п = 33.667-0.3024*2-0.1764*15-0.2016*20=26.3942м3кир. = V кир.кладки*0.8 = 26.3942*0.8 = 21.115м3р-ра= V кир.кладки*0.2 = 26.3942*0.2 =5.2788 м3

nk=Vk\V1k=21.115/0.00264 =8120 шт = 8.12 тыс.шт

mk=nk*m1тыс.к=8.12*4.5т=36.54т

Захватка №2.

Наружные стены:

н.с  м3окна= Но*в*L=1.5*1.5*0.51=1.1475 м3

п - количество окон

п = 30 шт

V двери= Но*в*L=2.1*1.2*0.51=1.2852 м3

п1 - количество дверей

п1 = 1 шт

кир.кладки = V н.с - V окна *п- V двери *п1= 177.7.5106-1.1475*30-1.2852=153.2754м3кир. = V кир.кладки*0.8 = 153.2754*0.8 = 122.62 м3р-ра= V кир.кладки*0.2 = 153.2753*0.2 =30.655 м3

nk=Vk\V1k=122.62/0.00264 = 47161 шт = 47.16 тыс.шт

mk=nk*m1тыс.к=47.16*4.5т= 212.22т

Внутренние стены:

в.с  м3двери= Но*в*L=2.1*0.8*0.38=0.64 м3

п - количество дверей

п = 4 шт

кир.кладки = V в.с - V двери *п = 62.016-0.64*4=59.466м3кир. = V кир.кладки*0.8 = 59.466*0.8 = 47.57 м3р-ра= V кир.кладки*0.2 = 59.466*0.2 =11.89м3

nk=Vk\V1k=47.57/0.00264 =18297шт = 18.297 тыс.шт

mk=nk*m1тыс.к=18.297*4.5т=82.34т

глухие перегородки:

в.с  м3кир. = V кир.кладки*0.8 = 6.51*0.8 = 5.208м3р-ра= V кир.кладки*0.2 = 6.51*0.2 =1.3 м3

nk=Vk\V1k=5.2/0.00264 =2003 шт = 2 тыс.шт

mk=nk*m1тыс.к=2*4.5т=9т

перегородки с проемами:

в.с  м3двери1= Но*в*L=2.1*0.8*0.12=0.2016 м3

п1 = 37 шт

кир.кладки = V в.с - V двери *п = 27.21-0.2016*37=19.751 м3кир. = V кир.кладки*0.8 = 19.751 *0.8 = 15.8м3р-ра= V кир.кладки*0.2 = 19.751 *0.2 =3.95 м3

nk=Vk\V1k=15.8/0.00264 =6076 шт = 6.076 тыс.шт

mk=nk*m1тыс.к=6.076*4.5т=27.34т

Захватка №3.

Наружные стены:

н.с  м3окна= Но*в*L=1.5*1.5*0.51=1.1475 м3

п - количество окон

п = 14 шт

двери= Но*в*L=2.1*1.2*0.51=1.2852 м3

п1 - количество дверей

п1 = 1 шткир.кладки = V н.с - V окна *п - V двери = 115.64-1.1475*14-1.2852*1=98.2872 м3кир. = V кир.кладки*0.8 = 98.2872 *0.8 = 78.63 м3р-ра= V кир.кладки*0.2 = 98.2872 *0.2 =19.65 м3

nk=Vk\V1k=78.63/0.00264 = 30242 шт =30.242 тыс.шт

mk=nk*m1тыс.к=30.242*4.5т=136.089т

Внутренние стены:

в.с  м3двери= Но*в*L=2.1*0.9*0.38=0.7182 м3

п - количество дверей

п = 14 шт

кир.кладки = V в.с - V двери *п = 63.384-0.7182*14=53.33 м3кир. = V кир.кладки*0.8 = 53.33 *0.8 = 42.66 м3р-ра= V кир.кладки*0.2 = 53.33 *0.2 =10.666 м3

nk=Vk\V1k=42.66/0.00264 =16408 шт = 16.408 тыс.шт

mk=nk*m1тыс.к=16.408*4.5т=73.836т

глухие перегородки:

в.с  м3кир. = V кир.кладки*0.8 = 3.9*0.8 = 3.122 м3р-ра= V кир.кладки*0.2 = 3.9*0.2 =0.78 м3

nk=Vk\V1k=3.122/0.00264 =1200 шт = 1.2 тыс.шт

mk=nk*m1тыс.к=1.2*4.5т=5.4т

перегородки с проемами:в.с  м3двери1= Но*в*L=2.1*0.9*0.12=0.2016 м3

п1 = 6 шт

кир.кладки = V в.с - V двери *п = 13.71-0.2016*6=12.35 м3кир. = V кир.кладки*0.8 = 12.35 *0.8 = 9.88м3р-ра= V кир.кладки*0.2 = 12.35 *0.2 =2.47 м3

nk=Vk\V1k=9.88/0.00264 =3800 шт = 3.8 тыс.шт

mk=nk*m1тыс.к=3.8*4.5т=17.1т

3.Выбор способа ведения работ

Прежде чем приступить к выполнению кирпичной кладки должны быть выполнены следующие виды работ:

-         Сдача-приемка геодезической разбивочной основы для строительства и геодезические разбивочные работы для прокладки инженерных сетей;

          Освобождение площадки (очистка территории, снос строений и т.д.);

          Планировка территории;

          Понижение уровня грунтовых вод;

          Перекладку существующих и прокладку новых сетей;

          Устройство постоянных и временных дорог;

          Устройство инвентарных временных ограждений строительной площадки;

          Устройство складских площадок и помещений для материалов и конструкций;

          Обеспечение строительной площадки противопожарным водоснабжением и инвентарем, освещением и средствами сигнализации;

          завешены строительные работы по возведению нулевого цикла здания;

          Проверка качества кирпича, раствора , железобетонных изделий, а также закладных деталей в соответствии с паспортами и сертификатами т.е произвести входной контроль качества.

.1 Технология выполнения каменной кладки

Каменная кладка выполняется из модульного кирпича размерами 250*120*88мм.

Процесс кладки включает в себя следующие процессы: установка порядовок; натягивание причалок для обеспечения правильности укладки кирпичей и рядов; подача и раскладка кирпичей на стене; раскладка сеток гибких связей, перелопачивание раствора в ящике; подача раствора на стену и расстилание его; проверка правильности выложенного ряда кладки. Кладка ведется в пустошовку для последующего оштукатуривания стен.

Кладка наружных стен запроектирована облегченной - колодцовой кладкой, толщиной 510мм.

Колодцовая кладка (рис.3) состоит из двух продольных кирпичных стенок толщиной в полкирпича, соединенных вертикальными стенками диафрагмами и образующих колодцы, заполняемые теплоизоляционными материалом - легким бетоном.

При ведении облегченных кладок из кирпича необходимо соблюдать следующие требования. Горизонтальные и поперечные вертикальные швы необходимо заполнять на всю толщину стены, соблюдая при этом толщину ,швов принятую для сплошной кирпичной кладки. Цоколи, карнизы и подоконные участки стен (верхних 2-3-х рядов) возводятся сплошной кирпичной кладкой. При ширине простенков менее 1.3м легкобетонное заполнение марки не ниже 25 укладывают в пределах высоты перемычек на всю высоту простенков, а при ширине простенков 64 см и менее их возводят в сплошной кладке. Все тычковые ряды выполняют из целого кирпича.

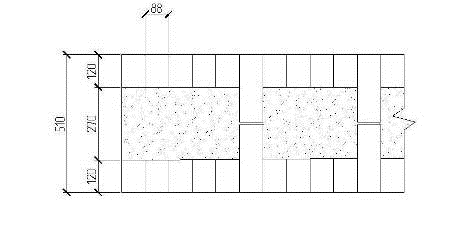

Рис 3. Колодцовая кладка.

Кладка наружных стен выполняется звеном «тройка». Звено «тройка» состоит из ведущего каменщика 5 разр. двух каменщиков 3 разр. Ведущий каменщик ведет кладку верстовых рядов, остальные операции выполняют каменщики более низких разрядов. Один из них помогает ведущему каменщику устанавливать и переставлять причалку, раскладывает кирпич и расстилает раствор для верстовых рядов, второй укладывает забутку и помогает первому каменщику-подручному (при кладке тычковых рядов для стен толщиной в 2 кирпича) подавать материалы на стену. Кладку внутренней и наружной версты выполняют в одинаковом порядке, но всегда в противоположных направлениях.

Кладка внутренних несущих стен и перегородок выполняют сплошной.

Для обеспечения монолитности стены кладку ведут с перекрытием вертикальных швов в каждом ряду. Вдоль стены кладку необходимо перевязывать в каждом ряду, поперек стены - можно через несколько рядов. Кладка ведется с однорядной (цепной) перевязкой. Кладку всех элементов конструкций начинают и заканчивают тычковыми рядами.

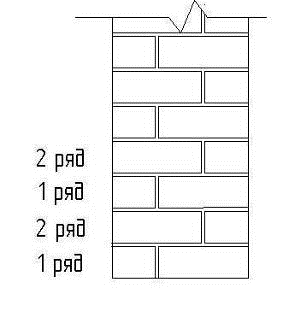

Рис 3. Последовательность укладки кирпича.

Кладку внутренних стен и перегородок выполняет звено «двойка».

Звено «двойка» работает следующим образом. При выкладывании наружной версты ведущий каменщик 4 разр. натягивает и переставляет причалку, выполняет кладку верстовых рядов, проверяет выложенную кладку и частично укладывает забутку.

Каменщик-подручный 2 разр. помогает ведущему каменщику устанавливать причалку, подает на стену кирпич и раствор, а в свободное время помогает вести кладку забутки. При выкладывании внутренней версты звено каменщиков выполняет те же операции, двигаясь в обратном направлении. Кладку простенков звено «двойка» ведет одновременно на всей делянке. В то время как каменщик-подручный на одном из простенков делает забутку и расстилает раствор, ведущий каменщик, укладывает на другом простенке верстовые кирпичи. Затем каменщики меняются местами и продолжают работу.

Так как работы ведутся в зимнее время то необходимо предусмотреть метод выполнения кирпичной кладки в зимнее время.

Кладка выполняется с противоморозными добавками. Для приготовления кладочных растворов с противоморозными добавками применяют портландцемент марки не ниже 300, а для замоноличивания стыков - бетонную смесь на портландцементе марки не ниже 400.

Введение в раствор противоморозных добавок обеспечивает частичное твердение раствора с последующим замораживанием, а после оттаивания - уменьшенную осадку. В качестве противоморозных добавок применяются: поташ, нитрит натрия, хлористый кальций в количестве 5-7% по отношению к объему воды затворения.

3.2 Организация рабочего места каменщика

Рис. 5 Организация рабочего места каменщика при сплошной кладке стен.

Рис.5 Организация рабочего места каменщика при кладке стен облегченной конструкции.

-ящик с утеплителем

-ящик с раствором

-поддон с кирпичом

Рабочая зона каменщика составляет 600..700 мм, а при работе укрупненными звеньями увеличивается до 800 мм. Зона складирования материалов должна соответствовать ширине поддонов с кирпичом и ящиков с раствором. Обычно она равна 600...1000 мм. Расстояние между поддонами с кирпичом и ящиком с раствором составляет 300...400 мм, общая ширина рабочего пространства-2500 мм. Запас кирпича на рабочем месте принимают из расчета двухчасовой потребности. Растворные ящики на рабочем месте заполняют раствором за 10...15 мин до начала кладки, а в процессе кладки стен запас материалов пополняют. Раствор на рабочие места каменщиков подают в инвентарных ящиках и с помощью раздаточного бункера (бадьи) непосредственно в ящики вместимостью 0,25 м3.

Кладку кирпичных стен выполняют ярусами, высота каждого из которых составляет 1,0 м.

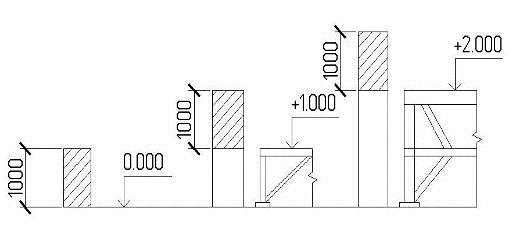

Рис.7 Схема деления этажа на ярусы.

.3 Разбивка захваток на делянки

Захватка делится на делянки, длина которых рассчитывается по формуле:

Где 8-продолжительность рабочей смены;длина делянки;количество рабочих в звене;вр- норма времени на 1м3 кладки;

b- толщина стены ;

Кн- коэффициент выполнения норм выработки (k=1.15);высота яруса;

Кпр- коэффициент проемности, определяемый по формуле:

Кпр = Sстены / (Sстены - Sпроемов)

каменный кладка монтажный кран

1 захватка.

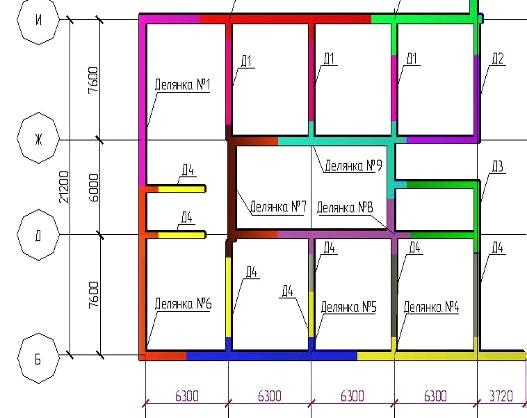

Рис 8. Разбивка первой захватки на делянки.

Определяем длину делянок, на которые разбивается наружные стены :

м

Кпр = 343.53 / (343.53 - 70.29)=1.26вр= 3.9*1.2=4.63 чел-час

Определяем длину делянок, на которые разбивается внутренняя стена:

 м.

Кпр = 210.9 / (210.9 - 9.45)=1.05вр= 3.7*1.2=4.44 чел-час

Наружные стены первой захватки разбиты на 9 делянок протяженностью 15 метров.

Внутренние стены разбиты на 4 делянок протяженностью 12 метров.

захватка.

Определяем длину делянок, на которые разбивается наружные стены :

м

Кпр = 348.06 / (348.06 - 70.02)=1.22вр= 3.9*1.2=4.63 чел-час

Определяем длину делянок, на которые разбивается внутренняя стена:

 м

Кпр = 163.2/ (163.2 - 6.72)=1.04вр= 3.7*1.2=4.44 чел-час

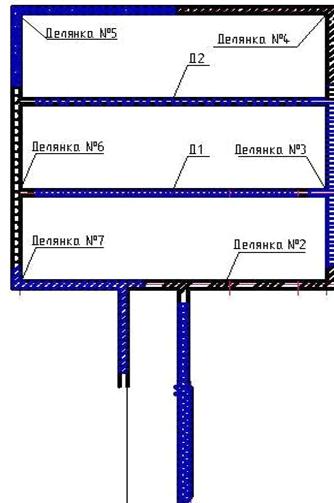

Рис 9. Схема разбивки второй захватки не делянки

Наружные стены разбиты на 9 делянок протяженностью 15 метров.

Внутренние стены разбиты на 3 делянки протяженностью 14 метров.

захватка.

Определяем длину делянок, на которые разбивается наружные стены :

м

Кпр = 226.74 / (226.74 - 31.5)=1.16вр= 3.9*1.2=4.63 чел-час

Определяем длину делянок, на которые разбивается внутренняя стена:

 м

Кпр = 166.8/ (166.8 - 26.46)=1.19вр= 3.7*1.2=4.44 чел-час

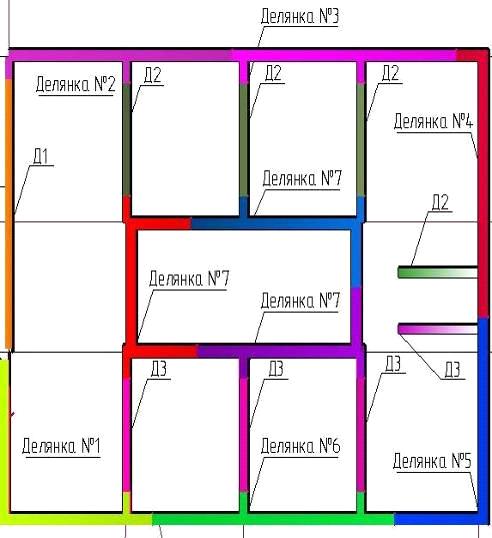

Рис10. Схема разбивки третьей захватки на делянки.

Наружные стены разбиты на 8 делянок протяженностью 14 метров.

Внутренние стены разбиты на 2 делянки протяженностью 16 метров.

4. Выбор строповочных и монтажных приспособлений и инвентаря

Для разгрузки и подачи на рабочее место кирпича, раствора, монтажных элементов необходимо выбрать приспособления для строповки в соответствии с их характеристиками. Доставку силикатного кирпича осуществляют на поддонах, выгрузку осуществляют с помощью четырехветвевого стропа или универсального стропа.Подача раствора на рабочее место осуществляют растворным ящиком V=0,25 м3 .

Строповку сборных железобетонных элементов осуществляют стропом или траверсой. При выборе грузозахватного приспособления следует руководствоваться следующими требованиями:

· грузоподъемность приспособления должна быть больше или равна массе поднимаемого груза;

· угол между ветвями стропа должен быть £ 900.

При выборе приспособлений предпочтение следует отдавать тем, которые имеют меньший вес и высоту.

Для работы на высоте следует выбрать средства подмащивания. Возведение каменной кладки ведётся поярусно с высотой яруса 1,0 м. при кладке второго, третьего и последующих ярусов рабочее место каменщика необходимо поднимать.

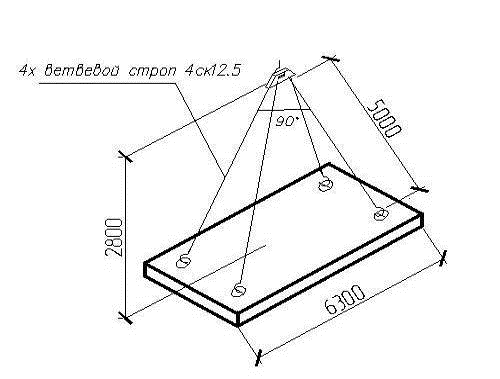

Рис. 11 Схема строповки плиты перекрытия.

Строповочные и монтажные приспособления.

Таблица 3

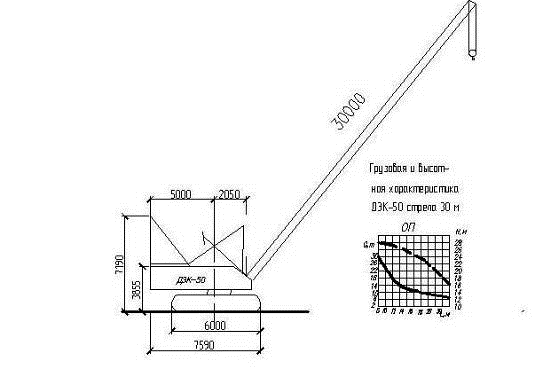

5. Выбор монтажного крана

Выбор крана производят по наиболее тяжелому, наиболее удаленному монтажному элементу-плита покрытия ПК63.30-4.5АтУТ-1

Выбор крана выполняют в два этапа.

На первом этапе необходимо определить требуемые монтажные характеристики:

· монтажную массу (Qкртреб,т);

· монтажную высоту подъема крюка (Нкртреб,м);

· вылет крюка (Lкртреб,м).

Принимается закрытый метод монтажа.

Выбор монтажного крана производится из условий:

крфакт ≥ Qкртр

Нкрфакт ≥ Нкртр

Lкрфакт ≥ Lкртр

где Qкр, Нкр, Lкр - соответственно грузоподъемность, высота подъема крюка и вылет крюка крана.

Выбор может осуществляться по таблицам и графикам грузовых характеристик кранов. Для сравнения следует выбирать не менее двух монтажных кранов.

Рис.12 Схема монтажа конструкции.

Qкртреб = Qэл+ Qстр+ Qо

Qкртреб = 5.68 + 0,113+ 0 = 5.793 т

Нкртреб = ho + hзап + hэл + hстр

Нкртр = 12.15 + 0,5 + 0,22 + 2.8 = 15.67м

Lкртр = Lус + a

Lус = (h1/ tg αo) + b

h1 = ho + hзап + hэл - hш

b = d + B

= 1.2 + 9.8 = 11м= 12.15 + 0, 5 + 0,22 - 1.5 = 11.37ус = 11.37/1.22 + 11 = 20.32мкртр = 20.32 + 1.5 =21.82 м

6. Технико-экономическое обоснование выбора монтажных кранов

Сравним следующие монтажные краны: ДЭК-50 и КС 8165

Продолжительность цикла монтажа i -ой конструкции j -ым краном определяется расчетом:

,где

j   номер крана;

i   номер конструкции;

Hктр- высота подъема крюка, м;

L2i - перемещение крана при монтаже i- ой конструкции, м;

L3i - перемещение крюка по горизонтали при изменении вылета стрелы, м;

Tpi- время на ручные и сопутствующие работы, мин;

Vij- средняя скорость поднятия и опускания груза, м/мин;

Vminj- минимальная скорость перемещения крюка, м/мин;

-угол поворота необходимый для перевода стрелы крана из транспортного положения в положение, соответствующее проектной вертикальной оси монтажа

V2i- средняя скорость горизонтального перемещения, м/мин;

V3i- средняя скорость перемещения стрелы при изменении вылета, м/мин;

Ki- средняя скорость вращения, об/мин.

Продолжительность монтажа i- ой конструкции j- ым краном в сменах:

,где

Ni- количество однотипных конструкций ;

Kн- коэффициент, учитывающий регламентированные работы;

К1- коэффициент, учитывающий дополнительные работы;

К2- коэффициент, учитывающий условия монтажа кранами с различной базы

Трудозатраты рассчитываются по формуле:

, где

K-трудозатраты;

Di- состав звена монтажников, чел;

T2i-продолжительность монтажа;

m число типов конструкций;

Себестоимость работ определяется по формуле:

,где

См-смj -стоимость машино-смены крана;

Седj- стоимость единовременных затрат на ремонт;

К4-коэффициент, учитывающий дополнительную стоимость технологических приспособлений для монтажа

Произведем расчет для монтажного крана марки ДЭК-50.

Продолжительность цикла монтажа конструкции краном определяется расчетом:

мин

Продолжительность монтажа конструкции краном в сменах:

Трудозатраты рассчитываются по формуле:

Себестоимость работ определяется по формуле:

Произведем расчет для монтажного крана марки КС-8165.

Продолжительность цикла монтажа конструкции краном определяется расчетом:

мин

Продолжительность монтажа конструкции краном в сменах:

Трудозатраты рассчитываются по формуле:

Себестоимость работ определяется по формуле:

Выбор наиболее экономичного варианта

Таблица№4.

По исходным данным и по полученным делаем вывод о том, что наиболее экономичным является монтажный кран марки ДЭК-50, со стреловым оборудованием 30м ОП без гуська.

Рис.13 Схема стоянок крана ДЭК-50.

Рис 14 Схема монтажного крана

7. Разработка календарного плана производства работ

Календарный план производства работ разработан для бригады состоящей из следующих рабочих:

Кладка наружных стен - три звена «тройка», состоящие из каменщиков 5 разряда, в количестве 3 человек, и 3 разряда в количестве 6 человек;

Кладка внутренних несущих стен - два звена «двойка», состоящие из каменщиков 4 разряда, в количестве 2 человек, и 3 разряда в количестве 2 человек;

на кладке наружных и внутренних несущих стен работает бригада состоящая из 13 человек.

Устройство перегородок - три звена «двойка», состоящие из каменщиков 4разряда, в количестве 3 человека, и 3 разряда в количестве 3 человека;

Установка перемычек - звено, состоящее из каменщиков 4разряда, 3 разряда и 2 разряда;

На выгрузке и подаче материалов - звено «двойка», состоящее из такелажников 2 разряда, в количестве 2 человек;

На монтаже плит перекрытия - звено, состоящее из монтажников 4 разряда в количестве 1 человека, 3 разряда, в количестве 2 человек, и 2 разряда в количестве 1 человека;

На установке и разборке подмостей - звено, состоящее из плотников 4 разряда в количестве 1 человека, 2 разряда, в количестве 2 человек.

Итак, на основании вышеизложенных данных, бригада рабочих состоит из 28 человек.

8. Определение материально-технических ресурсов

Таблица№7

Потребность в основных материалах

Таблица №8

9.Определение технико-экономических показателей

Таблица№9

10. Разработка схемы операционного контроля качества

Кладку стен и других конструкций из кирпича выполняют в соответствии со СНиП 3.03.01-87.

В процессе работы мастер следит, чтобы применялись кирпич и раствор, указанные в рабочих чертежах, проверяет перевязку и швы кладки, вертикальность, горизонтальность и прямолинейность поверхностей и углов, установку закладных деталей и связей, качество поверхностей кладки.

При перерывах в работе верхний ряд кладки должен оставаться неприкрытым раствором. Продолжение кладки после перерыва необходимо начинать с полива водой поверхности ранее выложенной кладки.

Правилами производства и приёмки работ установлены допускаемые отклонения в размерах, положении каменных конструкций относительно разбивочных осей и проектных размеров.

Для проверки качества кладки каменщик пользуется имеющимися в его распоряжении инструментами и приспособлениями. В тех случаях, когда отклонения превышают допускаемые, вопрос о продолжении работ решается совместно с проектной организацией. Если проектная организация разрешает не переделывать кладку, она указывает конкретные способы устранения дефектов. Правильность закладки углов здания контролируют деревянным угольником, горизонтальность рядов стены - правилом и уровнем не реже 2 раз на каждом ярусе кладки.

Вертикальность поверхностей стен и углов кладки проверяют уровнем и отвесом не реже 2 раз на каждом ярусе кладки. Отклонения, не превышающие допускаемые, исправляют при последующей кладке яруса или этажа. Отклонения осей конструкций устраняют в уровнях междуэтажных перекрытий.

Периодически проверяют толщину швов. Правильность заполнения швов раствором проверяют, вынимая в разных местах отдельные кирпичи выложенного ряда (не реже 3 раз по высоте этажа).

11. Мероприятия по безопасному ведению работ

Все инструменты и приспособления необходимо использовать в соответствии с их назначением. Перед работой удостоверяются, что инструменты исправны: правильно и прочно насажаны на ручки, рабочие поверхности инструментов ровные, без заусенцев; повреждённые или деформированные инструменты использовать нельзя.

Каменщик должен работать в рукавицах, предохраняющих кожу от истирания. Кирпичную кладку выполняют с перекрытий инвентарных подмостей. Подмости устанавливают на очищенные, выровненные поверхности. Подмости нельзя перегружать материалами сверх установленной для данной конструкции подмостей расчётной нагрузки. Следует избегать концентрации материалов в одном месте. Материалы укладывают так, чтобы они не мешали проходу рабочих и транспортированию материалов. Между штабелями материалов и стеной оставляют рабочий проход шириной не менее 60 см.

За состоянием подмостей устанавливают систематическое наблюдение. Ежедневно после окончания работы подмости очищают от мусора и перед началом смены их проверяет мастер, руководящий соответствующим участком работ на данном объекте, и бригадир.

Кирпич поднимают на этажи (подмости), как правило, пакетами на поддонах с помощью футляров, исключающих выпадение кирпичей. Приспособления для подъёма кирпича (футляры, захваты) должны иметь устройства, предотвращающие самопроизвольное раскрывание этих устройств во время подъёма.

По ходу кладки в проёмы стен устанавливают оконные и дверные блоки или инвентарные ограждения.

При кладке стен с внутренних подмостей над входами в лестничные клетки устраивают постоянные навесы размером не менее 2х2 м.

Запрещается выкладывать стены высотой более двух этажей без устройства междуэтажных перекрытий или временного настила по балкам этих перекрытий, а также без устройства в лестничных клетках площадок, маршей и их ограждений.

Швы расшивают с перекрытий или с подмостей после укладки каждого ряда. Во время выполнения этой операции запрещается находиться на стене.

11.1 Эксплуатация строительных машин

До начала работы с применением машин руководитель работ должен определить схему движения и место установки машин, места и способы зануления машин, имеющих электропривод, указать способы взаимодействия и сигнализации машиниста с рабочим-сигнальщиком, обслуживающим машину, определить место нахождения сигнальщика, а также обеспечить надлежащее освещение рабочей зоны.

Место работы машин должно быть, определено так, чтобы было обеспечено пространство, достаточное для обзора рабочей зоны и маневрирования.

В случае, когда машинист или моторист, управляющий машиной, не имеет достаточную обзорность рабочего пространства или не видит рабочего (специально выделенного сигнальщика), подающего ему сигналы, между машинистом и сигнальщиком необходимо установить двустороннюю радиосвязь или телефонную связь. Использование промежуточных сигнальщиков для передачи сигналов машинисту не допускается. Значение сигналов, подаваемых в процессе работы или передвижения машины, должно быть, разъяснено всем лицам, связанным с ее работой. В зоне работы машины должны быть установлены знаки безопасности и предупредительные надписи. Оставлять без надзора машины с работающим (включённым) двигателем не допускается. Перемещение, установка и работа машин в близи выемок (котлованов, траншей, канав и т. п.) с неукрепленными откосами разрешается только за пределами призмы обрушения грунта на расстоянии, установленном проектом производства работ.

Не допускается пользование открытым огнём для разогрева узлов машины, а также эксплуатировать машины при наличии течи в топливных и масляных системах.

Монтаж с машин должен производиться в соответствии с инструкцией завода-изготовителя и под руководством лица, ответственного за техническое состояние машин. Не допускается выполнять монтажные работы в туман, грозу, при температуре воздуха ниже или при скорости ветра выше пределов, предусмотренных в паспорте машины. Манометры в системе пневмопровода и гидропривода машин должны быть испытаны и опломбированы.

.2 Электросварочные работы

Для подвода сварочного тока к электрододержателям и горелкам для дуговой сварки необходимо применять изолированные гибкие кабели, рассчитанные на надежную работу при максимальных электрических нагрузках с учетом продолжительности цикла сварки. Соединение сварочных кабелей следует производить, как правило, опрессовкой, сваркой или пайкой. Подключение кабелей к сварочному оборудованию должно осуществляться при помощи опрессованных или припаянных кабельных наконечников. При прокладке или перемещении сварочных проводов необходимо принимать меры против повреждения их изоляции и соприкосновения с водой, маслом, стальными канатами и горячими трубопроводами. Расстояние от сварочных проводов до горячих трубопроводов и баллонов с кислородом должно быть не менее 0,5 м, а с горючими газами - не менее 1 м. В электросварочных аппаратах и источниках их питания должны быть предусмотрены и установлены надежные ограждения элементов, находящихся под напряжением.

Металлические части электросварочного оборудования, не находящиеся под напряжением, а также свариваемые изделия и конструкции на все время сварки должны быть заземлены, а у сварочного трансформатора, кроме этого, необходимо соединить заземляющий болт корпуса с зажимом вторичной обмотки, к которому подключается обратный провод.

Производство электросварочных работ во время дождя или снегопада при отсутствии навесов над электросварочным оборудованием и рабочим местом электросварщика не допускается.

Рабочие места сварщиков в помещении при сварке открытой дугой должны быть отделены от смежных рабочих мест и проходов несгораемыми экранами (ширмами, щитами) высотой не менее 1,8 м. При сварке на открытом воздухе такие ограждения следует ставить в случае одновременной работы нескольких сварщиков вблизи друг от друга и на участках интенсивного движения людей. При контроле качества сварных швов с помощью ультразвука необходимо выполнять правила по технической эксплуатации электроустановок.

.3 Такелажные работы

Такелажные работы должны производиться, как правило, механизированным способом согласно требованиям настоящих норм и правил и Правил устройства и безопасной эксплуатации грузоподъемных кранов. При выполнении погрузо-разгрузочных работ, связанных с использованием средств автомобильного транспорта, следует, кроме того, соблюдать Правила по технике безопасности и производственной санитарии при погрузо-разгрузочных работах Правила техники безопасности для предприятий автомобильного транспорта. Площадки для погрузочных и разгрузочных работ должны быть спланированы и иметь уклон не более 50 . Грузоподъемные машины, грузозахватные устройства, средства контейнеризации и пакетирования, применяемые при выполнении погрузо - разгрузочных работ, должны удовлетворять требованиям государственных стандартов или технических условий на них. Строповку грузов следует производить инвентарными стропами или специальными грузозахватными устройствами, изготовленными по утвержденному проекту (чертежу). Способы строповки должны исключать возможность падения или скольжения застропованного груза. Установка (укладка) грузов на транспортные средства должна обеспечивать устойчивое положение груза при транспортировании и разгрузке. При выполнении погрузо-разгрузочных работ не допускается строповка груза, находящегося в неустойчивом положении, а также смещение строповочных приспособлений на приподнятом грузе. Перед погрузкой или разгрузкой панелей, блоков и других сборных железобетонных конструкций монтажные петли должны быть тщательно осмотрены, очищены от раствора или бетона и при необходимости выправлены без повреждения конструкции. При загрузке автомобилей экскаваторами или кранами шоферу и другим лицам запрещается находиться в кабине автомобиля, не защищенного козырьками. При загрузке транспортных средств, следует учитывать, что верх перевозимого груза не должен превышать габаритную высоту проездов под мостами, переходами и в туннелях.

11.4 Каменные работы

При перемещении и подаче на рабочее место грузоподъёмными кранами кирпича следует применять поддоны, контейнеры и грузозахватные устройства, исключающие падение груза при подъеме. При кладке стен зданий на высоту до 0,7 м от рабочего настила и расстоянии от его уровня за возводимой стеной до поверхности земли (перекрытия) более 1,3 м необходимо применять средства коллективной защиты (ограждающие или улавливающие устройства) или предохранительные пояса. Не допускается кладка наружных стен толщиной до 0,75 м в положении стоя на стене.

При толщине стены более 0,75 м разрешается производить кладку со стены, применяя предохранительный пояс, закрепленный за специальное страховочное устройство. Не допускается кладка стен зданий последующего этажа без установки несущих конструкций междуэтажного перекрытия, а также площадок и маршей в лестничных клетках. При кладке стен высотой более 7 м необходимо применять защитные козырьки по периметру здания, удовлетворяющие следующим требованиям:

-              ширина защитных козырьков должна быть не менее 1,5 м, и они должны быть установлены с уклоном к стене так, чтобы угол, образуемый между нижней частью стены здания и поверхностью козырька, был 1100 , а зазор между стеной здания и настилом козырька не превышал 50 мм;

-              защитные козырьки должны выдерживать равномерно распределенную снеговую нагрузку, установленную для данного климатического района, и сосредоточенную нагрузку не менее 1600 Н (160 кгс), приложенную в середине пролета;

-              первый ряд защитных козырьков должен иметь сплошной настил на высоте не более 6 м от земли и сохраняться до полного окончания клади стен, а второй ряд, изготовленный сплошным или из сетчатых материалов с ячейкой не более 50х50 мм, - устанавливаться на высоте 6-7 м над первым рядом, а затем по ходу кладки переставляться через каждые 6-7 м.

Рабочие, занятые на установке, очистке или снятии защитных козырьков, должны работать с предохранительными поясами. Ходить по козырькам, использовать их в качестве подмостей, а также складывать на них материалы не допускается. Без устройства защитных козырьков допускается вести кладку стен высотой до 7 м с обозначением опасной зоны по периметру здания. При кладке промышленных кирпичных труб не допускается производство работ на верху трубы во время грозы или при ветре скоростью более 15 м/с. Над местом загрузки подъёмника должен быть на высоте 2,5-5 м установлен защитный двойной настил из досок толщиной не менее 40 мм.

Снимать временные крепления элементов карниза или облицовки стен допускается после достижением раствора прочности, установленной проектом. Возведение каменных конструкций методом замораживания разрешается при наличии в проекте указаний о возможности, порядке и условиях применения этого метода. Для каменных конструкций, выполненных способом замораживания, должен быть определен способ оттаивания конструкций (искусственный и естественный) и указаны мероприятия по обеспечению устойчивости и герметической неизменяемости конструкций на период оттаивания и набора прочности раствора. В период естественного оттаивания и твердения раствора в каменных конструкциях, выполненных способом замораживания, следует установить постоянное наблюдение за ними. Пребывание в здании или сооружении лиц, не участвующих в мероприятиях по обеспечению устойчивости указанных конструкций, не допускается.

Обрабатывать естественные камни в пределах территории строительной площадки следует в специально выделенных местах, где не допускается нахождение лиц, не участвующих в данной работе. Рабочие места, расположенные на расстоянии менее 3 м друг от друга, должны быть разделены защитными экранами.

11.5 Монтажные работы

На участке (захватке), где ведутся монтажные работы, не допускается выполнение других работ и нахождение посторонних лиц. При возведении зданий и сооружений запрещается выполнять работы связанные с нахождением людей в одной секции (захватке, участке) на этажах (ярусах), над которыми производится перемещение, установка и временное закрепление элементов сборных конструкций или оборудования.

Способы строповки элементов конструкций и оборудования должны обеспечивать их подачу к месту установки в положении, близком к проектному. Запрещается подъем сборных железобетонных конструкций, не имеющих монтажных петель или меток, обеспечивающих правильную строповку и монтаж. Очистку подлежащих монтажу элементов конструкций от грязи и наледи следует производить до подъема. Строповку конструкций и оборудования следует производить грузозахватными устройствами, обеспечивающими возможность дистанционной расстроповки с рабочего горизонта в случаях, когда высота да замка грузозахватного средства превышает 2 м. Элементы монтируемых конструкций или оборудования во время перемещения должны удерживаться от раскачивания и вращения гибкими оттяжками. Не допускается пребывание людей на элементах конструкций и оборудования во время их подъема или перемещения. Во время перерывов не допускается оставлять поднятые элементы конструкций и оборудования на весу.

Не допускается нахождение людей под монтируемыми элементами конструкций и оборудования до установки их в проектное положение и закрепления. При необходимости нахождения работающих под монтируемым оборудованием, а также на оборудовании должны осуществлять специальные мероприятия, обеспечивающие безопасность работающих. Навесные монтажные площадки, лестницы и другие приспособления, необходимые для работы монтажников на высоте, следует устанавливать и закреплять на монтируемых конструкциях до их подъема.

Монтаж конструкций каждого последующего яруса здания или сооружения следует производить только после надежного закрепления всех элементов предыдущего яруса согласно проекту. Навесные металлические лестницы высотой более 5 м должны быть ограждены металлическими дугами с вертикальными связями и надежно прикреплены к конструкции или к оборудованию. Подъём рабочих по навесным лестницам на высоту более 10 м допускается в том случае, если лестницы оборудованы площадками отдыха не реже чем через каждые 10 м по высоте. При монтаже каркасных зданий устанавливать следующий ярус каркаса допускается только после установки ограждающих конструкций или временных ограждений на предыдущем ярусе.

В процессе монтажа конструкций, зданий или сооружений монтажники должны находиться на ранее установленных и надежно закрепленных конструкциях или средствах подмащивания. Монтаж лестничных маршей и площадок зданий (сооружений) должен осуществляться одновременно с монтажом конструкций здания.

На смонтированных лестничных маршах следует незамедлительно устанавливать ограждения.

При перемещении конструкций или оборудования расстояние между ними и выступающими частями смонтированного оборудования или других конструкций должно быть по горизонтали не менее 1 м, по вертикали - 0,5 м.

12. Библиографический список

1.ГЭСН-2001.Сборник 8. Конструкции из кирпича и блоков./Госстрой России- М.,2000.-47с.

.ЕНиР. Общая часть/Госстрой СССР. - М.: Прейскурантиздат, 1987. - 38 с

. ЕНиР. Сборник Е1. Внутрипостроечные транспортные работы/ Госстрой СССР. - М.: Прейскурантиздат, 1987. - 40 с.

. ЕНиР. Сборник Е3. Каменные работы/ Госстрой СССР. - М.: Стройиздат, 1987. - 48 с.

.ЕНиР. Сборник Е4. Монтаж сборных и устройство монолитных железобетонных конструкций. Вып.1. Здания и промышленные сооружения/ Госстрой СССР. - М.: Стройиздат, 1987. - 64 с.

. СНиП 3.03.01-87. Несущие и ограждающие конструкции/Госстрой СССР. - М.: ЦИТП Госстроя СССР, 1989. - 192 с.

. СНиП 12-04-2002. Безопасность труда в строительстве. Часть 2. Строительное производство. -М.,57с

. Общесоюзный каталог типовых конструкций и изделий. Сборник 3.01.П - 1.85: В 2 т. Железобетонные конструкции и изделия одноэтажных зданий промышленных предприятий. Киев, 1986.

. Справочник строителя. С.А. Воробьева и др.- Москва Стройиздат, 1989.

. Технология строительного производства /О.О. Литвинов, Ю.И. Беляков,

Г.И. Батура и др.; Под ред. О.О. Литвинова, Ю.И. Белякова. Киев, 1985

. Технология строительного производства/Н.А Смирнов, М.А.Вебер.

Ленинград Стройиздат,1976.

. Учебное пособие “Проектирование монтажных работ с применением ЭВМ”./А.Д. Куликов, О.Н. Красавина ИХТА, ИИСИ Иваново, 1989 г.

. Строительные краны: Справочник/ В.П. Станевский и др.- Киев, 1984. - 240 с.

. Схемы строповки и складирования строительных конструкций: Методические указания к выполнению курсового и дипломного проектирования для студ. спец. 2903 и 2908/ Иванов. инж.-строит. ин-т; Сост.: В.Я. Кондрашов, В.В. Селезнев. - Иваново, 1989.- 34 с.

.Технология возведения зданий из кирпича: Методические указания к выполнению курсового проекта для студентов специальности 290300 "Промышленное и гражданское строительство". ИГАСА/Сост. М. В. Неустроева. Иваново, 2003г. - 48с.

. Проектирование технологических карт: Методические указания для выполнения курсового и дипломного проектирования для студентов специальности 290300 Иванов. инж.-строит. ин-т; Сост.: О.Н. Красавина, А.Д. Куликов, Б.В. Лясковский,-Иваново 1990.-20с.

.Проектирование технологической карты на кирпичную кладку типового этажа: Методические указания для выполнения курсового и дипломного проектирования для студентов специальности 290300 Иванов. инж.-строит. ин-т; Сост.: В.Н. Кошелева,-Иваново 1992.-18с.

© 2003 - 2022 «Библиофонд»

Обратная связь

Пользовательское соглашение

Политика конфиденциальности

Полная версия

Помощь по учебным работам

Консультация по курсовой работе

Консультация по дипломной работе ВКР

Консультация по реферату

Консультация по отчетам о практике
