0,93
Город Курск находится в 1 зоне влажности, влажностной режим
помещении - сухой. Конструкция работает в нормальных условиях.

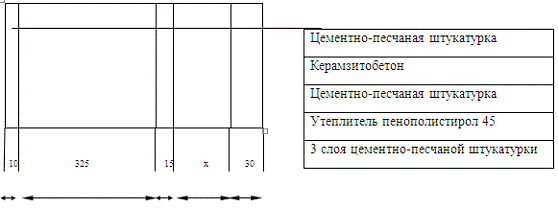

. Определяем толщину теплоизоляционного слоя:
Минимально допустимая толщина утеплителя определяется из
условия R₀ ≥ Rreq
R0=
1/αн+ Σδ/λ+1/αв ≥Rreq
Rreq=0,01/0,93+ 0,325/0,41 + 0,015/0,93+ x/0,03+0,03/0,93
+1/23+1/8,7;
x=0,677*0,03=0,02 м.
Принимаем конструкцию наружной стены состоящей из
керамзитобетонной стеновой панели толщиной 350 мм и утеплителя пенополистирол
45 марки «Explete» плотностью 45 кг/м3 толщиной 20 мм и 3-х слоев
отделочной штукатурки толщиной 30 мм. Общая толщина стены составила 400 мм.
3. Объемно-планировочное решение здания
.1 Градостроительная ситуация
Участок проектирования
прямоугольной формы. Здание с востока, юга и запада ограничен соседними жилыми
домами, с севера - дорогой. Рельеф участка спокойный. Постройки и зеленые
насаждения присутствуют. Для окружающей застройки выполнены расчеты на
соответствие освещенности и инсоляции требованиям действующих норм.
3.2 Конфигурация объема здания
Прямоугольная форма,
отсутствуют особые архитектурные образы.
3.3 Объемно-пространственная структура здания
Здание в плане имеет
прямоугольную форму. Размеры в осях 54х36м.
Высота здания - 8,7 м..
Вход в здание
осуществляется через тамбур.
3.4 Композиционно-планировочная система здания
Пути движения автомобилей внутри
автостоянки, места парковок, а также въезды и выезды автостоянки оснащены
ориентирующими водителя указателями, знаками, разметкой. Покрытие полов
автостоянки предусмотрено стойким к воздействию нефтепродуктов и рассчитано на
сухую (в том числе и механизированную) уборку.
4. Конструктивное решение здания
4.1 Конструктивная система, конструктивная схема
Состав и площади помещения автостоянки, в том числе
технического назначения, для обслуживающего персонала, санитарных узлов и др.
определяется заданием на проектирование в зависимости от размеров автостоянок и
особенностей их эксплуатации.
В состав автостоянки, кроме помещений для хранения
автомобилей, могут включаться только технические помещения для размещения
инженерного оборудования, обслуживающие автостоянку помещения, в том числе для
дежурных, для хранения противопожарного инвентаря и др., а также помещения
мойки автомашин, постов технического осмотра (ТО), мелкого технического ремонта
(ТР) для самообслуживания владельцев автотранспорта. бетонный конструкция
архитектурный здание
Число машино-мест в встраиваемой автостоянки определяется
заданием на проектирование в соответствии с оценкой вредных выбросов в
атмосферу.
Проектирование автостоянок под зданиями детских дошкольных
учреждений, школ, детских домов, спальных корпусов домов-интернатов и
стационаров лечебных учреждений не допускается.
.2
Решение вопроса пространственной жесткости
Для обеспечения наибольшей пространственной жесткости
продольные и поперечные стены должны работать совместно, для этого производят
анкеровку плит не реже чем через три метра (приваривание арматуры к петлям
плит) с последующей заделкой анкера. Стыки плит заделывают цементно-песчаным
раствором для повышения их жесткости и совместной работы.
4.3
Конструктивные элементы здания
Фундамент
Фундамент столбчатый
стаканного типа, монолитный железобетонный. В основании фундамента на песчаную
подготовку толщиной 200мм укладываются фундаментные подушки. Подушки
перевязываются фундаментными блоками. Глубина заложения фундамента 1,500м.
Гидроизоляция фундамента - горизонтальная, по верхнему обрезу фундамента, в
виде двух слоёв толя насухо. Вертикальная гидроизоляция устраивается по
наружным поверхностям фундамента, ограничивающих подвал. Для защиты от осадков
вокруг здания по периметру устраивается отмостка шириной 800 мм из
асфальтобетона по щебеночной подготовке.
Стены
Керамзитобетонная - плоская панель из керамзитобетона м.
50, объемным весом 700 кг/м3 с наружным отделочным слоем из декоративного
бетона (2 см) и внутренним отделочным слоем (1 см)
Перегородки
Перегородки выполняются из ячеистобетонных блоков толщиной
100мм. Кладка перегородок из ячеистобетонных блоков вести на клеевом растворе
на основе сухой смеси. Перегородки опираются на перекрытие и не несут никакой
нагрузки, а к стенам и верхнему перекрытию крепят инвентарными скобами. Все
щели примыкания к плитам тщательно запениваются и затираются раствором.
Крыша
Служит для защиты здания сверху от атмосферных осадков,
солнечных лучей и ветра.
Перекрытие
горизонтальное внутренняя защитная конструкция , которая
разделяет по высоте смежные помещения в здании .Как правило это несущая часть.
Окна и двери
Для освещения помещений
естественным светом и для их проветривания (вентиляции) служат окна, а для
сообщения между соседними помещениями или между помещением и наружным
пространством - двери. Окна - деревянные выполнены по стандартным размерам
Вход в здание
Вход выполняется в виде
крыльца. Крыльцо выполняется из сборных железобетонных ступеней, установленных
на подсыпку из песка. Крыльцо облицовывается плиткой.
4.4 Спецификация сборных бетонных и железобетонных элементов
Поз
|
Обозначение
|
Наименование
|
Кол-во
|
Масса Т
|
Расход НА м.КУБ.
|
Фундамент
|
Ф1
|
1.412-1/77
|
ФА4-2
|
20
|
6,8
|
-
|
Ф2
|
1.412-1/77
|
ФА1-1
|
8
|
5,4
|
-
|
Ф3Ф
|
1.412.1-4
|
ФФ1-1
|
2
|
5,4
|
-
|
Ф3
|
1.412-1/77
|
ФА2-1
|
6
|
6,1
|
-
|
Балки
фундаментные
|
ФБ1
|
1.415-1
|
ФБ6-12
|
18
|
1,5
|
-
|
ФБ2
|
1.415-1
|
ФБ6-12
|
1,5
|
-
|
ФБ3
|
1.415-1
|
Фб6-27
|
4
|
1,3
|
-
|
Колоны
|
К1
|
1.423-3
|
К48-10
|
20
|
1,3
|
-
|
К2
|
|
К48-32
|
8
|
1,7
|
-
|
К3
|
|
К48-14
|
4
|
1,7
|
-
|
К4
|
|
К48-12
|
4
|
1,7
|
-
|
Ферма
|
ФЕР
|
1.463.1-3-3/87
|
ФБ181-2П
|
9
|
6,5
|
-
|
Плиты
покрытия
|
|
1.465.1-7/84
|
|
|
|
|
|
|
2ПГ6-2А1УТ
|
120
|
3
|
-
|
Стеновые
панели
|
|
1.0301-1
|
|
|
|
|
1
|
|
ПС60.12.3.5-6Л
|
61
|
3,72
|
|
2
|
|
ПС60.18.3.5-6Л-2
|
39
|
5,60
|
|
3
|
|
ПС27.15.3.5-6.Л-1
|
12
|
2,02
|
|
Спецификация
проемов
|
Спецификация заполнения
оконных проемов
|
ОК1
|
ГОСТ 23166-78
|
ПГО12-30
|
17
|
|
|
Спецификация заполнения дверных проемов
|
В1
|
435.2-28
|
ВРГ3,6*3,6
|
2
|
|
|
Д1
|
ГОСТ 14624-84
|
2
|
|
|
|
|
|
|
|
|
|

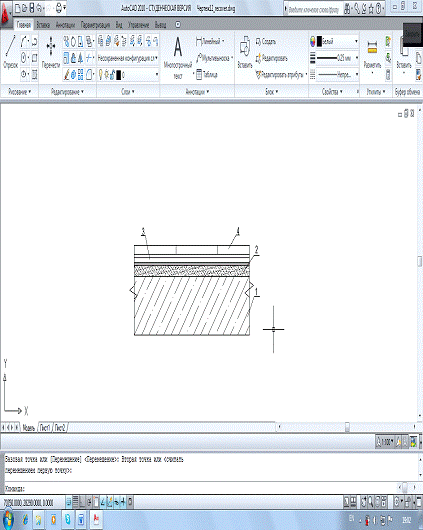

Полы
Наимен. помешен.
|
Тип пола
|
Схема пола
|
Данные элементов пола
|
Площадь м2
|
2 1 1.Грунт основания с втрамбованным щебнем или гравием
крупностью 50мм.
.
Подстилающий слой: бетон марки 100.80мм.
.
Прослойка и заполнение швов из ц/п. раствора марки 150.15мм.
4. Керамическая плитка ГОСТ
6787-69. 10мм.
|
|
|
|
1
|
2
|
|
1.Железнобитонная плита
перекрытия.2Звукоизоляционный слой из древесноволокнистой изоляционной
плиты,ГОСТ4598-74.3 Стяжка из цементно - песчаного раствора марки 150.4
Покрытие пола из сплошного материала.
|
|
5.
Архитектурно-композиционное решение здания
.1
Архитектурно-композиционное решение фасада
Архитектурно- композиционное решение фасада закрытой
автостоянки обусловлено его расположением в тихой зоне .В связи с этим
необходимо создать образ, наиболее подходящий к облику этого города Курск.
5.2
Наружная отделка здания
Наружная отделка здания .Расшивка швов, окраска стеновых
панелей кремний - органической краской КО-174.
5.3
Внутренняя отделка помещений
Затирка швов , известковая окраска.
Литература
Нормативная литература
1. Общесоюзный каталог типовых конструкций и
изделий: железобетонные конструкции и изделия одноэтажных зданий промышленных
предприятий.3.01.П-1.85. В двух томах.
2. СНиП II-25-80 (1988) Деревянные
конструкции
. СНиП 23-01-99 (2003) Строительная
климатология
. СНиП 23-02-2003 Тепловая защита зданий
Новая литература
1. Шерешевский-Конструирование промышленных
зданий и сооружений,2005
2. П.Г.Буга - Гражданские, промышленные и
сельскохозяйственные здания- М.:, Высшая школа, 1987.
Дополнительная литература для
проектирования
1. Зинева Л.А. Справочник инженера-строителя.
Феникс, 2009
2. Современные строительные материалы.
Справочник. Эксмо, 2007.
Методическая литература
1. Брижатая Е.К. Пособие по дисциплине:
«конструкции зданий и сооружений» Раздел: «Конструкции промышленных зданий» №
кода 2102
