Аналоговые АТС
Задание № 1
Решить задачу и ответить на теоретический вопрос
В районе обслуживания АТСК за t
лет произошло N=2210 отказов. В 73
случаях связь восстановили за 8.0 часов, в 84 - за 5.0 часов, в 182Х - за 3.0
часов, в 213 - за 2.0 часов, в 287 - за 1.0 часов, в 531 - за 0.8 часов, в 840
- за 0.5 часов.
Рассчитать основные показатели
надёжности (интенсивность отказов
, среднее время восстановления
связей ТВ, среднее время наработки на отказ То, коэффициент готовности Кг,
коэффициент простоя Кп, интенсивность восстановления
). t = 8 лет.
Теоретический вопрос:
Классификация контроля по виду
организации, по характеру времени проведения.

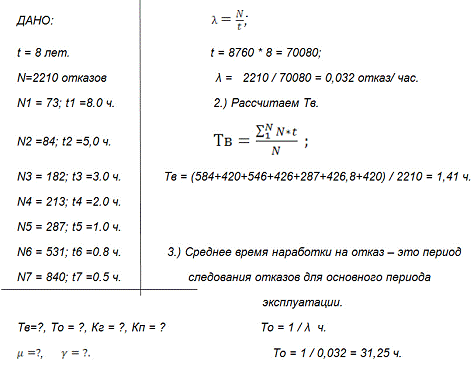

Решение задачи.
4.) Интенсивность восстановления -
это интенсивность восстановления единиц оборудования в единицу времени.
µ = 1 / Т в ; µ = 1/1,41 = 0,71 ед.
.) Коэффициент готовности - это
относительная величина характеризующая готовность оборудования к работе.
Кг=31,25/31,25+1,41=0,96
.) Коэффициент простоя - это
величина характеризующая нахождение аппаратуры нерабоче-пригодном состоянии.
аналоговый
телефонная станция
; Кп = 1,41/31,25+1,41=0,04;
.) Проверка Кг + Кп = 1.
,96+0,04=1 - ЗАДАЧА РЕШЕНА ПРАВИЛЬНО
Классификация контроля по виду
организации, по характеру времени проведения.
По виду организации контроль бывает:
Ø Программный
Ø Дистанционный
Ø Централизованный
По характеру времени проведения бывает:
Ø Постоянный
Ø периодический.
Задание № 2
Оборудование состоит из девяти последовательно
соединенных блоков, надёжность которых известна.
Найти неисправность методом половинного
разбиения и изобразить графически процедуру поиска при этом изложить суть
метода.
Данные указанны в таблице.
|
Р1
|
Р2
|
Р3
|
Р4
|
Р5
|
Р6
|
Р7
|
Р8
|
Р9
|
|
0,05
|
0,01
|
0,01
|
0,02
|
0,15
|
0,08
|
0,19
|
0,21
|
Метод поиска неисправности оборудования:
1.) Р1+Р2+Р3+Р4+Р5+Р6 ≈
Р7+Р8+Р9
0,05+0,01+0,28+0,01+0,02+0,15 ≈
0,08+0,19+0,21
.) Р7+Р8 ≈ Р9
,08+0,19 ≈ 0,21
.) Р1+Р2+Р3 ≈ Р4+Р5+Р6
,05+0,01+0,28 ≈ 0,01+0,02+0,15
.) … ИТАК ДАЛЕЕ
При последовательном соединении большого
количества элементов цепи для отыскания элементов, вышедшего из строя,
пользуются методом половинного разбиения, суть в котором следующая:
цепь разбивается на два равных участка и данной
точке проверяется наличие сигнала, если сигнал в данной точке есть, то левая
часть цепи исключается из поиска повреждения.
ищется в правом, которая опять разбивается на
два участка. Это точка № 2, если сигнал в точке № 2 есть, то проверяется оставшийся
правый участок, а если сигнала нет, то проверяется участок между точками № 1 и
№ 2 и т.д. если же сигнал в первой точке отсутствует, то правая часть
исключается от проверки. А левая аналогично проверяется.
Задание № 3
Необходимо найти неисправность в оборудовании
состоящим из пяти параллельных блоков и среднее время на поиск неисправности в
рассматриваемом оборудовании, если известен один из параметров надёжности
каждого блока λi
и время каждого блока τi
|
λ
1
|
λ
2
|
λ
3
|
λ
4
|
λ
5
|
τ1
|
τ2
|
τ3
|
τ4
|
τ5
|
|
0,6
|
0,45
|
0,55
|
0,3
|
0,1
|
5
|
4
|
5
|
7
|
14
Найдём отношение времён проверок к интенсивности
откозов для каждого из блока:
1. τ 1 / λ1
=5/0,6
= 8,33
2. τ 2 / λ2
= 4/0,45
= 8,89
3. τ 3 / λ3
= 5/0,55
= 9,09
4. τ 4 / λ4
= 7/0,3
= 23,33
5. τ 5 /
λ5
= 14/0,1
= 140
Вместо среднего ищем максимальное время поиска:
Т max.пр
= τ
1
* λ1+
λ2(
τ2+τ2
) + λ3( τ1+τ2+τ3)
+ λ4(
τ1+τ2+τ3+τ4
) +
+λ4(τ1+τ2+τ3+τ4)+λ5(τ1+τ2+τ3+τ4+τ5)=5*0,6+0,45*(5+4)+0,55*(5+4+5)+0,3*(5+4+5+7)+0,1*(5+4+5+7+14)=24,55
При прозвонке параллельных цепей, проверке
блоков которые связанны друг на друга метод половинного разбиения не приемлем,
в донном случае пользуются случаем время - вероятность, если у всех элементах
одинаковы времена проверки, то необходимо начинать проверку с наибольшей
вероятностью выхода из строя ежели вероятности приблизительно равны, а времена
разные. То начинать проверку необходимо с блока с минимальным временем контроля.
Если различны времена и вероятности выхода из
строя, то определяется условная вероятность выхода из строя данных блоков и
порядки проверки их выстраивается от наименьшей условной вероятности к
наибольшей.
