Создание имитационной модели сети кафедры
СОДЕРЖАНИЕ
ВВЕДЕНИЕ
1. ПРОЕКТИРОВАНИЕ СЕТИ В СИСТЕМЕ OPNET Modeler
1.1
Имитационная модель сети кафедры
.2
Логическая схема сети кафедры
.3
Моделирование сети
.4
Анализ по полученной статистике
2. ПРОЕКТИРОВАНИЕ СЕТИ В СИСТЕМЕ NetWizard
2.1
Активное оборудование
.2
Пассивное оборудование
ЗАКЛЮЧЕНИЕ
ЛИТЕРАТУРА
ВВЕДЕНИЕ
Цель курсовой работы состоит в создании
имитационной модели сети организации и проведении экспериментов для получения
информации об «узких местах» проектируемой сети.
Программная система OPNETModeler
предоставляет широкие возможности моделирования вычислительной сети,
представленной в графическом виде, что является одним из основных преимуществ,
так как пользователь имеет возможность видеть как всю сеть в целом, так и при
необходимости отдельные ее участки.
В результате моделирования пользователю
предоставляется информация об «узких местах» сети (по пропускной способности,
загрузке устройства или линии связи), трафике между заданными узлами, задержки
между узлами сети и др.
1. ПРОЕКТИРОВАНИЕ
СЕТИ В СИСТЕМЕ OPNET
Modeler
.1 Имитационная модель сети кафедры
В качестве примера была создана сеть кафедры,
которая располагается на одном этаже. Сеть включает в себя 59
компьютеров(учебные аудитории - 48 ПК, преподаватели - 8 ПК и серверная комната
- 2 ПК системного администратора), 4 принтера, 6 коммутаторов, 1 сервер и 1
маршрутизатор, соединенных каналами связи 100BaseT.

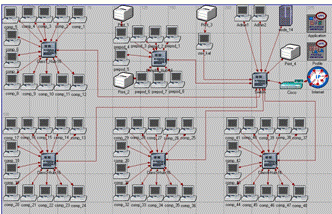

Рис.1 Схема сети кафедры
Рабочие станции выполняют следующие приложения:
1. Email;
2. FTP;
3. HTTP;
4. Database;
5. Print;
6. Video_conf.
Для этих приложений задаются следующие параметры
в ApplicationDefinition:

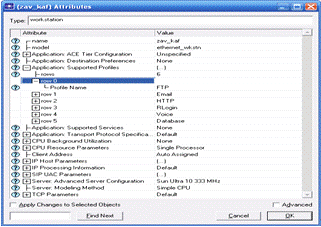

Рис.2 Выбор приложений и параметров

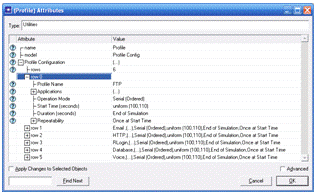

Зададим параметры в ProfileDefinition:
Рис.3 Настройка приложений
Произведем настройку сервера:
Рис.4 Выбор приложений на сервере
Произведем настройку рабочих станций:

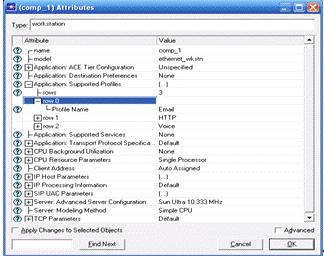

Рис. 5 Выбор приложений на рабочей станции
преподавателя.
Рис. 6 Выбор приложений на рабочей станции
студента.
1.2 Логическая схема сети кафедры
Персональные компьютеры объединены в четыре
подсети:

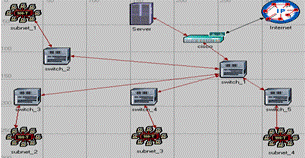

Рис. 7 Локальная вычислительная сеть кафедры.

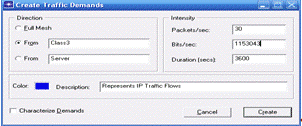

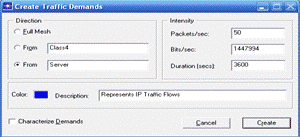

Задание передаваемого трафика:

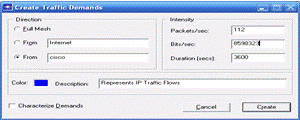

Рис. 8 Internet
- Cisco
Рис. 9 Cisco
- Internet

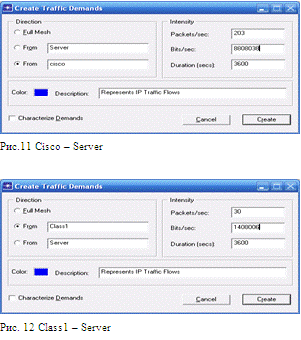

Рис. 10 Server
- Cisco
Рис. 13
Server - Class1
Рис. 14
Class2 - Server
Рис. 15
Server - Class2
Рис. 16
Class3 - Server
Рис. 17
Server - Class3

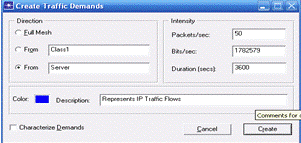

Рис. 18
Class4 - Server

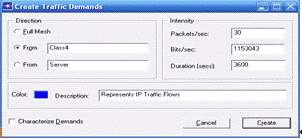

Рис. 19
Server - Class4
Рис. 20
Internet - Class1
Рис. 21 Class1
- Internet

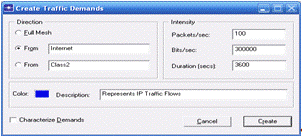

Рис. 22
Internet - Class2
Рис. 23 Class2
- Internet
Рис. 24

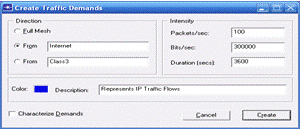

Internet - Class3
Рис. 25 Class3
- Internet
Рис. 26
Internet - Class4
Рис. 27 Class4
- Internet
.3 Моделирование сети
В результате моделирования получены сведения о
трафике, принятом компьютером преподавателя и студента (статистики TrafficReceived(bytes/sec)
и TrafficReceived(bits/sec)).
Моделирование проходило для одного и четырех
часов:
Для одного часа:
Рис. 28 Статистика компьютера преподавателя
(задержка, полученный трафик бит/с, пак/с)
Рис. 29 Статистика компьютера студента
(задержка, полученный трафик бит/с, пак/с)
Рис. 30 Задержка по сети кафедры
Для четырех часов:
Рис. 31 Статистика компьютера преподавателя
(задержка, полученный трафик бит/с, пак/с)
Рис. 32 Статистика компьютера студента
(задержка, полученный трафик бит/с, пак/с)
Рис. 33 Задержка по сети кафедры
1.4 Анализ по полученной статистике
Необходимо визуализировать полученные данные,
для удобства анализа полученных статистик и быстрого нахождения узких мест
сети.
Рис. 34 Визуализация загруженности линий сети
На рисунке 35 представлены результаты
моделирования сети. Каналы связи, показанные зеленым цветом, имеет загрузку от
0 до 20%, желтым от 20 до 50%, красным от 50 до 100% таким образом, можно
сделать вывод об «узких местах» в локальной сети.
Рис. 35 Результаты моделирования сети
По результатам статистики наиболее слабым местом
является интернет линия. Что касается задержек, то они приемлемы.
2. ПРОЕКТИРОВАНИЕ
СЕТИ В СИСТЕМЕ NetWizard
NetWizard
- это система для автоматического создания проектов локальных вычислительных
сетей в Интернет. Она помогает проектировать ЛВС для различных задач.
2.1 Активное оборудование
Рис. 36 Создание нового проекта
Рис. 37 Выбор количества рабочих станций

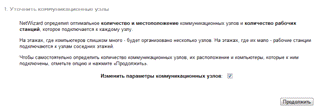

Рис. 38 Выбор изменения параметров
коммуникационных узлов

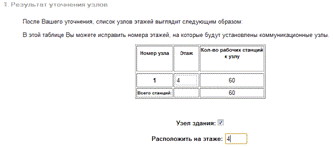

Рис. 39 Результат изменения
Рис. 40 Выбор приложений, используемых на
рабочих станциях
Рис. 41 Выбор сервера

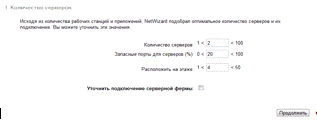

Рис. 42 Выбор количества серверов
Рис. 43 Уточнение особенностей сети
\

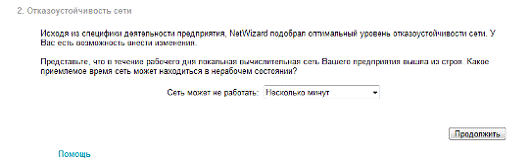

Рис. 44 Выбор отказоустойчивости сети
имитационный сеть канал связь
Рис. 45 Выбор производителя оборудования

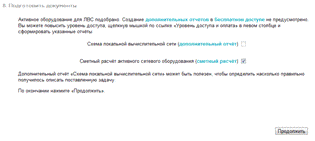

Рис. 46 Выбор отчета
Сметный расчёт оборудования произведён
онлайн конфигуратором СКС и ЛВС www.netwizard.ru
<#"577904.files/image046.gif">
Рис. 47 Итоговая стоимость активного
оборудования сети
.2 Пассивное оборудование
Рис. 48 Создание нового проекта
Рис. 49 Выбор здания
Рис. 50 Итоговая стоимость пассивного
оборудования сети
ЗАКЛЮЧЕНИЕ
В ходе выполнения курсовой работы мною была
создана имитационная модель сети кафедры, и проведены эксперименты в ней для
получения информации об «узких местах». В результате моделирования,
проведенного для одного и четырех часов, были получены и проанализированы
сведения о трафике, принятом компьютеров.
Также была создана логическая схема сети, и
проанализирована загрузка каналов связи. В системе NetWizard
был произведен расчет активного и пассивного оборудования, и в результате
получена сметная стоимость оборудования.
ЛИТЕРАТУРА
1.
Конспект лекций по дисциплине “ Проектирование и моделирование сетей ЭВМ
”
.
Тарасов В.Н., Бахарева Н.Ф., Конов А.Л., Ушаков Ю.А. «Проектирование и
моделирование сетей ЭВМ в системе OPNET
Modeler», Самара, 2008.
