Отчет по практике в нефтяной компании
Введение
Целью нашей практики являлось ознакомление студента с нефтяной и газовой
промышленностью, а также подготовка к изучению общетехнических дисциплин и
получение начального представления о будущей профессии
За время учебно-ознакомительной практики мы посетили :
1. ЛПДС «Бавлы»
Роль трубопроводного транспорта в системе нефтегазовой отрасли
промышленности чрезвычайно высока. Он является основным и одним из дешевых
видов транспорта нефти от мест добычи на нефтеперерабатывающие заводы и
экспорт. Магистральные трубопроводы, обеспечивая энергетическую безопасность
страны, в тоже время позволяют разгрузить железнодорожный транспорт для
перевозок других важных для народного хозяйства грузов.
Трубопроводный транспорт нефти имеет ряд преимуществ по сравнению с
водным и железнодорожным транспортом: минимальная дальность транспортировки,
ритмичность работы поставщиков и потребителей, наименьшие потери нефти,
наибольшая автоматизация технологических процессов.
2. Организационная структура Бугурусланского РНУ
ЛПДС «Бавлы» входит в состав Бугурусланского РНУ. Основными задачами ЛПДС
«Бавлы» является прием нефти и перекачка ее из резервуаров в магистральный
нефтепровод.
Бугурусланское районное нефтепроводное управление - самая восточная часть
Приволжских магистральных нефтепроводов. Нефтяной поток из Западной Сибири,
нефть Оренбуржья, Татарстана и Самарской области впадают в стальные русла
системы ОАО «Приволжскнефтепровод» и движутся далее на Самару, на запад и юг
России. Первым звеньями в этой технологической цепи являются объекты
Бугурусланского РНУ.
Бугурусланское РНУ - это мощное, современное предприятие трубопроводного
транспорта, оснащенное передовой техникой и технологией. Оно эксплуатирует
более 1000 км магистральных нефтепроводов, среди которых участок трансрегионального
трубопровода Нижневартовск-Курган-Куйбышев. В составе управления 4
блочно-комплектных и 4 нефтеперекачивающих станций, резервуарные парки и
нефтеналивная эстакада на ЛПДС «Кротовка». Все это обширное «хозяйство»
обслуживают около 1000 человек специалистов нефтепроводного транспорта:
инженеров, техников, рабочих и служащих. Они обеспечивают транспортировку
нефти, занимаются ремонтом оборудования нефтеперекачивающих станций, а также
линейной части магистральных нефтепроводов.
Административно-географическое расположение НПС
Бугурусланского РНУ ОАО «Приволжскнефтепровод» представлено на Рисунке №1.
Рисунок 1- Административно-географическое расположение объектов
Бугурусланского РНУ.
3. Общая
характеристика ЛПДС «Бавлы»
НПС «Бавлы» расположена в Бавлинском районе республики Татарстан.
С восточной стороны к площадке НПС примыкает рабочий посёлок Бавлы. Рядом
с поселком на расстоянии 250 м проходит автомобильная дорога Бавлы-Октябрьский.
С западной стороны на расстоянии 40 м от ограждения проходит автомобильная
дорога на Оренбург. С северной стороны на расстоянии 10 м расположены садовые
домики, с южной стороны - поля.
Рельеф площадки НПС «Бавлы» ровный. НПС территориально расположена в
восточной части Русской равнины на Бугульминско-Белебеевской возвышенности на
высоте 159,3 м над уровнем моря.
Территория НПС «Бавлы» представляет собой комплекс отдельно стоящих
одноэтажных производственных помещений, в которых размещено основное и
вспомогательное оборудование для транспортирования нефти по магистральному
нефтепроводу. На открытой площадке расположен резервуарный парк, который
обеспечивает прием нефти и ее хранение.
Территория НПС «Бавлы» незатопляемая. Землетрясения, сели, лавины для
данной местности не характерны. Карстовые явления в месте расположения НПС
«Бавлы» не наблюдались.
Нефтепроводы преимущественно проходят по холмистой местности с
абсолютными отметками 100-200м. Грунты в основном глинистые и суглинистые.
Грунтовые воды на глубине 2-10м.
Климат района расположения Бугурусланского РНУ - континентальный.
Весна (середина марта - середина мая) сравнительно теплая, однако
заморозки наблюдаются до конца апреля. Преобладает ясная, сухая погода. Осадки
выпадают редко, преимущественно в виде моросящих дождей.
Лето (июнь - середина сентября) теплое. Средняя температура в июле
20-25°С.
Осень продолжается с середины сентября до середины ноября. Осень в первой
половине сухая и теплая, во второй прохладная, с ночными заморозками, сырая.
Среднемесячная и годовая температура воздуха в районе расположения объектов
Бугурусланского РНУ приведена в Таблице №1.
Ветры в течение преимущественно западные и юго-западные, иногда дуют
юго-восточные ветры, которые летом вызывают засуху. Преобладающая скорость
ветра 2-5 м/с.
Таблица 1 - Среднемесячная и годовая температура в районе расположения
объектов Бугурусланского РНУ, °С
Месяцы
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
год
|
Темпе-ратура
|
-13,6
|
-6,6
|
5,7
|
14,5
|
18,8
|
20,7
|
18,9
|
12,5
|
4,2
|
3,5
|
-10,0
|
4,0
|
4. Задачи
станции
Бугурусланское РНУ обеспечивает:
обеспечивает прием нефти от ОАО «Урало-Сибирские
магистральные нефтепроводы», ОАО «Татнефть», ОАО «Самаранефтегаз», ОАО
«Оренбург-нефть» по договорам, заключаемым ОАО «Приволжские магистральные
нефтепроводы» и ОАО «АК «Транснефть»;
транспортировку и сдачу нефти Самарскому РНУ ОАО
«Приволжскнефтепровод»;
количественную и качественную сохранность нефти при приеме,
перекачке, хранении и сдаче.
Процесс перекачки нефти обеспечивают магистральные насосные станции
(нефтеперекачивающие станции) НПС.
НПС «Бавлы» является структурной производственной
единицей ЛПДС «Бавлы» Бугурусланского РНУ ОАО «Приволжскнефтепровод». В состав
ЛПЛД «Бавлы» входит: НПС «Бавлы» и БКНС «Поповка».
Основной задачей НПС «Бавлы» является обеспечение
приема и транспортировки нефти с минимальными затратами, в соответствии с
заданиями Бугурусланского РНУ ОАО «Приволжскнефтепровод» на основе
договора-подряда между ОАО «АК «Транснефть» и ОАО «Приволжскнефтепровод».
НПС «Бавлы» является головной насосной станцией
нефтепровода «Бавлы - Куйбышев».
Обвязка резервуарного парка принята одноколлекторно.
Из резервуаров через фильтро-грязеуловители нефть поступает на приём основных
насосов. Насосы ЦНСн 315х630, их технологическая обвязка, запорная арматура
монтируются в здании магистрального насоса.
В настоящее время работают два резервуара №2 и №13
объёмом по 5000 м3, диаметром 22,8 м и высотой 12м.
Задачи по осуществлению количественного учёта и
контролю качества нефти возложены на приемо-сдаточный участок НПС «Бавлы».
Схема основных технологических потоков нефти
Бугурусланского РНУ представлена на рисунке Рисунок 2. Блок схема перекачивания
нефти на НПС «Бавлы» приведена на Рисунке 3.
Рисунок 2 - Схема основных технологических потоков нефти Бугурусланского
РНУ
трубопроводный транспорт нефтегазовый
промышленность

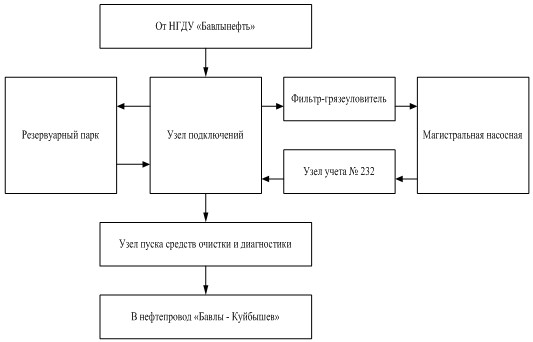

Рисунок 3- Блок-схема перекачивания нефти на НПС «Бавлы».
Заключение
Таким образом, можно сказать что роль трубопроводного транспорта в
системе нефтегазовой отрасли промышленности чрезвычайно высока. Он является
основным и одним из дешевых видов транспорта нефти от мест добычи на
нефтеперерабатывающие заводы и экспорт.
Список используемой литературы
1. «Основы нефтегазопромыслового дела» , В.И. Кудинов ,
М., 2004 г. , 720 с.
