Рулевое управление Ваз-2121

МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ КАЗАХСТАН

УПРАВЛЕНИЕ ОБРАЗОВАНИЯ ГОРОДА АЛМАТЫ

ПРОФЕССИОНАЛЬНЫЙ ЛИЦЕЙ № 6

ДИПЛОМНАЯ РАБОТА

Специальность: «3001001 - Техническое обслуживание автотранспортных средств»

Классификация: «3001081- Слесарь по техническому обслуживанию и ремонту автотранспортных средств»

г. Алматы 2011 год

Содержание

Введение

2. Назначение, классификация, устройство и принцип действия рулевого управления Ваз 2121

3. Техническое обслуживание рулевого управления Ваз 2121

4. Ремонт деталей рулевого управления Ваз 2121

5. Материалы деталей и их технологические свойства

6. Охрана труда и техника безопасности на автопредприятия

Список использованной литературы

Введение

ВАЗ (ОАО Автоваз) - российский производитель легковых автомобилей в России. Предприятие является градообразующим для почти миллионного Тольятти. Именно поэтому в его состав входят подразделения, обеспечивающие питание, транспортные услуги, медицинское обслуживание, отдых, а также оказывающие помощь в воспитании детей. Завод был заложен в 1967 году. Спустя 4 года была запущена первая очередь, рассчитанная на выпуск более 200 тысяч автомобилей в год. За основу при производстве был взят итальянский Fiat-124 - советским аналогом его стала легендарная «копейка» - ВАЗ-2101. В 1976 году заводом был освоен выпуск ВАЗ 2106. А спустя год с конвейера сошла первая полноприводная модель ВАЗ 2121 (Нива), которая произвела фурор на мировом рынке и в 1980 году завоевала золотую медаль на 53-й Международной ярмарке в Познани. В середине 80-х ВАЗ представил общественности свои первые хэтчбэки. В 1984 году появилась на свет ВАЗ-2108 Спутник («восьмерка»), в 1987 ее пятидверный «вариант» - ВАЗ-2109, а вслед за ней и седан - ВАЗ-21099. В годы экономического кризиса ВАЗ представил самый дешевый на тот момент отечественный автомобиль - ОКА. В 1994 году на Парижском автосалоне завод впервые представил общественности семейство «десяток» - ВАЗ-2110. На протяжении всего времени своего существования продукция ВАЗа не отличалась высоким качеством. В период с 70-х до середины 90-х у отечественных автовладельцев не было альтернативы, и поэтому автомобили ВАЗ пользовались достаточно стабильным спросом. Однако с появлением на рынке «пробежных» иномарок немалая доля россиян предпочла их продукту отечественного автопрома.

В сентябре 2002 года открылось совместное предприятие по выпуску внедорожников Chevrolet Niva - ЗАО GM-AvtoVAZ. С автомобилем были связаны большие надежды, но оправдались они лишь частично. В 2004 году ВАЗ приступил к выпуску Лада Калина в кузове седан. Сегодня с активным входом на российский рынок иностранных автопроизводителей, ВАЗ, не выдерживающий жесткой конкуренции, вынужден искать пути разрешения становящейся критической ситуации. Одним из таковых является открытие совместных предприятий. Завод продолжает работу над новыми моделями и модификациями - из последних представленных заводом новинок Лада Калина в кузове хэтчбэк, а так же Лада Приора, пришедшая на смену ВАЗ-2110.

«ВАЗ», «Волжский автомобильный завод», российская компания, специализирующаяся на производстве легковых автомобилей марки «Жигули», «Лада» и «Нива» (повышенной проходимости). Штаб-квартира находится в г. Тольятти (Самарская область). Строительство завода началось в 1967. Совет Министров СССР назначил зам. министра автомобильной промышленности Полякова В.Н. генеральным директором строящегося завода, а главным конструктором ВАЗа В.С. Соловьева. Первая очередь, рассчитанная на выпуск 220 тыс. автомашин в год, вступила в строй в 1971.

За основу при выпуске малолитражного с пятиместным кузовом «ВАЗ-2101» был взят «ФИАТ-124». Мощность четырехцилиндрового двигателя составляла 60 л. с., максимальная скорость - 140 км/ч. «Жигули» задумывались как народный автомобиль, который при сравнительно невысокой цене мог бы насытить «ненасытный» советский рынок. Но конструкторы и заводские инженеры и механики в дальнейшем столкнулись с массой проблем, которые помешали эффективно решать поставленные задачи. Сразу же пришлось отказаться от мысли о доступности автомобиля для рядового человека. С каждой новой моделью цена на «Жигули» значительно росла. Однако задача насыщения рынка в какой-то степени решалась, поскольку товар «ВАЗа» отнюдь не залеживался (в конце 70-х годов появились «Жигули» с кузовом «универсал»). Кроме того в 1977 появилась новая полноприводная модель «Нива» - ВАЗ-2121. Тем не менее процесс усовершенствования «Жигулей», а затем в 80-е годы экспортного варианта «Лада» никогда не приостанавливался. За советский период существования был освоен выпуск девяти моделей, среди которых самыми популярными стали, кроме первой, шестая и с ведущими передними колесами девятая модели («шестерка» выпускается до сих пор, ее постепенное замещение «десяткой» началось в 1997). ВАЗ-2102 - пятидверный классический универсал первого семейства, с задней дверью, открывавшейся вверх, выпускался в 1972-1986 годах. В свое время он заслуженно получил славу "лучшего друга" советского дачника, которая со временем перешла на его преемника в лице ВАЗ-2104. В 1972 году АвтоВАЗ запустил в производство более мощную версию "Жигулей" - ВАЗ-2103, которая многими воспринималась как совершенно новая, более мощная и комфортабельная модель. Естественно, для абсолютного большинства населения - гораздо более престижная и дорогая. На деле это была лишь модификация "Люкс", полностью соответствующая FIAT 124 Speciale 1968 года, конструкцию которой переработали аналогично тому, как базовый FIAT 124 превратился в ВАЗ-2101. Освоение ее производства предусматривалось соглашением с концерном FIAT несколько позже базовых моделей, а для ее комплектации предусматривался 1,5-литровый двигатель модели 2103 мощностью 77 л.с. Когда в 1976 году на заводе в Тольятти освоили производство модели ВАЗ-2106, которая была переработана для отечественных условий эксплуатации из RAT 124 Speciale образца 1972 года, никто не мог и предположить, что именно она станет самой популярной и массовой продукцией Волжского автозавода. Вездеход "Нива" (ВАЗ 2121/2123/21213/2131) произвел сенсацию на мировом рынке в конце 1970-х - начале 1980-х годов. Тогда этот автомобиль испытывал трудности со сбытом на отечественном рынке. И это при вечном дефиците легковых автомобилей в бывшем Союзе. В 1980 автомобилю "ВАЗ-2121" присуждена золотая медаль 53-й Международной ярмарки в Познани. Как некогда "шестерка"- считалась престижнее, чем ВАЗ-2103, так и ВАЗ-2107("семерка"), выпускаемая с 1982 года, по сравнению с "пятеркой" была эксклюзивом в себе. С конца 1984 года пятиместный универсал ВАЗ-2104 классической компоновки, относящийся ко второму поколению "классики", сменил на конвейере универсал "первого" поколения-ВАЗ-2102, но еще год их выпускали вместе. Представшая публике в конце 1984 года клиновидная "Самара" с трехдверным кузовом хэтчбек стала воистину эпохальным событием не только для Волжского автозавода, но и для отечественных автолюбителей. Модель ВАЗ-2108 Спутник/Lada Samara положила начало массовому выпуску в стране переднеприводных легковых автомобилей. В 1987 коллектив Волжского автомобильного завода удостоен приза "Золотой Меркурий" за большой вклад в развитие производства и международного сотрудничества. Эта престижная награда присуждена ВАЗу в третий раз. В отличие от своей соплеменницы "восьмерки" ВАЗ-2109 Спутник/Lada Samara, который начали продавать с 1987 года, рассматривается как более "солидная" машина для семейного человека - сказывается наличие пяти дверей и, как следствие, менее экспрессивный облик. Модель ВАЗ-21099 Спутник/Samara Forma это, в сущности, "девятка" с четырехдверным кузовом седан. 1989 Внешнеторговому объединению "АвтоЛАДА" присужден международный приз совета торговых руководителей "Трейд Лидерз Клаб" за выход на ведущие позиции в торговле и вклад в развитие национальной экономики африканских стран. После распада Советского Союза АвтоВАЗ, как и все остальные отечественные промышленные гиганты, вступил в полосу полной перестройки своей деятельности. Кризис оказался затяжным, но к середине 90-х годов АвтоВАЗ сумел переломить ситуацию и постепенно стал наращивать производство. Микролитражная ВАЗ-11113 "Ока" более десятилетия остается самым дешевым отечественным легковым автомобилем. В свое время ее даже прочили на роль - народного автомобиля и определяли местом ее производства гигантский промышленный комплекс в Елабуге, намереваясь покончить с многолетним автомобильный дефицитом. Но мечты и проекты так и ocтались неисполнимыми, а столь досаждавшая АвтоBA3y сборка "Оки" была в середине 1990-х окончательно передана на заводы СеАЗ (который вошел в состав АвтоВАЗа) и КамАЗ. На Парижском автосалоне в 1994 году впервые было представлено семейство "десятых" автомобилей - ВАЗ-2110. С 1998 года расширяется сборка пятидверных ВАЗ-2111 - первых вазовских переднеприводных универсалов. В 1995 Собран 16-миллионный автомобиль. На инвестиционной выставке "Технологии из России", проходившей в Риме в 1996 году, ВАЗ представил роторно-поршневой двигатель для малой авиации. В СКП собран 250-й товарный автомобиль ВАЗ-2110. В 1997 на автосалоне в Москве состоялась презентация моделей "2120", "2129", длиннобазной "Нивы" - "2329", "2131" и спортивной модели "21107". В этом же году общее количество произведенных автомобилей составило 730 тыс. В ближайшее время предполагается увеличить их выпуск на 18 тыс. штук. В 1998 с заводского конвейера сошла новая модель 2111, а автомобили «десятого» семейства начали оснащаться новейшими 16-клапанными двигателями.

В этом же году вышел автомобиль ВАЗ-2120 "Надежда" - полноприводный семиместный "мини-вэн", отличительной особенностью которого является оригинальный кузов со cдвижной задней правой дверью. В настоящее время из-за сравнительно невысокого качества «Жигулей» российские рынки захватывают корейские и японские автофирмы. Вследствие этого АвтоВАЗ предпринимает определенные шаги, чтобы противостоять рыночной конъюнктуре. В ближайшей перспективе АвтоВАЗа совместное производство вместе с компанией «Адам Опель АГ» новейшей модели «Опель Астра». В настоящее время ВАЗ выпускает более 50% общего количества легковых российских автомобилей. В перспективных планах на 2003-2004 гг. предполагается производство нового семейства моделей «Калина» в европейском размерном классе «В». Пока существуют три модели: ВАЗ-1117 (универсал), ВАЗ-1118 (седан) и ВАЗ-1119 (хэтчбек). Предполагается появление и ВАЗ-1120 (УПВ). Так называемая платформа семейства «Калина» унифицирована с «десятым» семейством, а сама машина будет лишь немного короче. Базовым мотором станет модернизированный 1,6-литровый агрегат (на блоке цилиндров мотора ВАЗ-21083).

Партнером советского союза стал итальянский автомобильный концерн «Fiat». По условиям контракта на плечи Фиат возлагалось строительство и технологическое оснащение нового завода, обучение советских специалистов и адаптация к суровым российским условиям и плохим дорогам 2 моделей - массовая модель "норма" и более оснащенная модификация "люкс". Итальянцы хотели создать эти модели на базе автомобилей Fiat 124 и 125, но СССР требовал унификацию моделей до 80%. В итоге донором для обеих моделей (ВАЗ 2101 и ВАЗ 2103) стал Фиат 124. Волжский автогигант рассчитывался на выпуск 660 тысяч автомобилей в год.

января 1967 года. ЦК ВЛКСМ было объявлено строительство Волжского автогиганта как Всесоюзную ударную комсомольскую стройку. Тысячи молодых людей не заставили себя долго ждать и направились в Тольятти. Уже 21 января 1967 года вынули первый кубометр земли под строительство первого цеха нового завода - корпуса вспомогательных цехов (КВЦ).

год. Началось формирование трудовых коллективов нового автозавода. В большинстве своем это были комсомольцы, строившие автогигант. В цехах продолжается монтаж производственного оборудования. Его производили 844 советских завода и еще 900 заводов в Италии, ФРГ, Франции, Англии, США и других странах.

марта 1970 года. Цех сварки произвел первые 10 кузовов будущих автомобилей.

апреля 1970 года. С главного конвейера Волжского автозавода сходят первые 6 автомобилей ВАЗ-2101 «Жигули».

октября 1970 года. В Москву отправляется первый эшелон с новенькими автомобилями ВАЗ 2101 «Жигули». Строительство Волжского автомобильного завода показало всей стране какой должна быть настоящая ударная комсомольская стройка - ВАЗ построили не за 6 лет, а всего за 3, что сэкономило союзу более 1 млрд рублей.

марта 1971 года. Официальная сдача в эксплуатацию первой очереди Волжского автозавода. Производственная мощность - 220 тысяч автомобилей в год.

июля 1971 года. Менее, чем через год после начала производства с конвейера сходит 100-тысячный автомобиль «ВАЗ».

января 1972 года. Подписан акт о сдаче в эксплуатацию второй очереди Волжского автогиганта с мощностью 220 тысяч автомобилей в год.

декабря 1973 года. С конвейера сходит миллионный автомобиль. ВС СССР награждает ВАЗ орденом Трудового Красного Знамени.

Из Истории

ВАЗ-2121 полностью оригинальная, чисто вазовская конструкция, целиком разработанная заводскими инженерами. Рождался автомобиль в те далёкие годы, как говорится, на одном дыхании. В 1972 году два первых «крокодила» быстро доказали своё право на достойное место под солнцем.

Уже в следующем году автомобиль приобрел металлическую крышу и собственное, ставшее вскоре знаменитым, имя - «Нива». Дело продвигалось так быстро, что в январе 1974 года автомобиль был представлен на государственные испытания. И в раскалённых песках Туркмении, и в заоблачных высях Памира (с высотой перевалов до 4600 м) автомобиль оказался как дома.

Компактный внедорожник ВАЗ-2121 «Нива» с несущим кузовом по праву считается самой оригинальной и удачной разработкой отечественной автомобильной промышленности. В апреле 1977 года «Нива» произвела на мировом рынке настоящую сенсацию уникальным для своего времени сочетанием легкового комфорта и высокой проходимости при более чем конкурентоспособной цене (правда, только за рубежами СССР). «Нива» практически не имела аналогов в практике мирового автомобилестроения! В 1980 автомобилю “ВАЗ-2121? присуждена золотая медаль 53-й Международной ярмарки в Познани.

Никакой другой российский легковой автомобиль и близко не имел такого успеха на международной арене. В «Автоэкспорт» приходили заявки из самых разных уголков земного шара. Появились и две специальные экспортные версии: ВАЗ-21211 с 1.3-литровым мотором (для стран с дорогим топливом и высокими налогами на объем двигателя) и ВАЗ-21212 с правым рулем. Последняя, кстати, пользовалась очень хорошим спросом в Англии. Стремительно росли объёмы экспорта. В конце 1980-х - начале 1990-х гг. он порой превышал 50% выпуска. За все годы производства из полутора с лишним миллионов выпущенных автомобилей на экспорт отправлено свыше 500 тысяч в более чем 100 стран.

"Нива" - автомобиль повышенной проходимости с постоянным неотключаемым приводом всех колес (у внедорожников до "Нивы" такой был только у "Рейндж Ровера") с межосевым блокируемым дифференциалом и раздаточной коробкой с понижающим рядом. При этом силовой агрегат был взят от массовой модели «Жигулей» ВАЗ-2106, а «раздатка» соединялась с коробкой передач промежуточным карданным валом.

Многие зарубежные тюнинговые фирмы предлагали для «Нивы» удачные комплекты пластиковой обвески и другие виды доводки, например, отнюдь не лишнюю, дополнительную звукоизоляцию. Некоторые делали на ее базе даже пикапы. Кстати, с 90-х годов «Нива» - один из любимых объектов и для российских тюнинговых мастерских. По конструкции ВАЗ-2121 был максимально унифицирован с «Жигулями» (по силовому агрегату и многим элементам салона - с моделью ВАЗ-2106), но это оказалось не совсем оправданно, особенно в отношении отдельной раздаточной коробки, соединенной со стандартной «жигулевской» КП коротким карданным валом. При отсутствии взаимной сбалансированности этих агрегатов, трансмиссия ужасно шумит. Этот узел стал «ахиллесовой пятой» модели.

В 90-х, с прекращением дефицита ряда запчастей, «Нива» стала самым доступным отечественным внедорожником. У завода открылась возможность создавать на базе «Нивы» различные, востребованные рынком модификации, а также заняться модернизацией базовой модели.

Так, в 1993 году появилась переходная версия ВАЗ-21219 со старым кузовом и более мощным и тяговитым 1,7-литровым карбюраторным двигателем «21213» оснащенным бесконтактной системой зажигания. КП оснастили повышающей 5-й передачей (правда, не на все машины его устанавливали), передаточные числа главных пар были изменены с 4,3 до 4,1 и 3,9, что уменьшило расход топлива. Кроме того, между «раздаткой» и основной КП начали устанавливать вал со ШРУСом от «Оки», что несколько уменьшило шум и вибрации.

В результате модернизации 1993 года, на свет появилась новая модель "Тайга", которой был присвоен индекс "ВАЗ-21213". Это четырехместный легковой автомобиль повышенной проходимости с постоянным неотключаемым приводом всех колес. Со своей предшественницей "Нивой" эти модели похожи как сестренки-близняшки. ВАЗ-21213 получила модернизированный кузов с третьей дверью, доходящей до бампера (грузить что-либо в багажный отсек стало гораздо проще) и квадратными фонарями взамен прямоугольных от «шестерки». В обновленном салоне появилась современная панель приборов типа «2108», а также измененные передние сиденья. Трудно поверить, что между этими модификациями 16 лет. В течении этих лет завод не вносил почти никаких изменений в конструкцию 2121.

Другую промежуточную версию со старым 1,6-литровым двигателем обозначили как ВАЗ-21217, а экспортную версию с дизелем Peugeot 1.9 литра - 21215. Даже такая половинчатая модернизация позволила «Ниве» успешно дожить до XXI века. Но время берет свое и современным требованиям по пассивной безопасности «Нива» удовлетворяет уже с трудом, впрочем, экспортную версию все же смогли довести до норм EURO III по безопасности и выбросам вредных веществ. Кстати, посадка-высадка на складываемое целиком заднее сиденье весьма затруднительна, да и багажник откровенно маловат для многоцелевого автомобиля.

В 90-х на экспорт производили версию 21214-36 с двигателем, оснащенным центральным впрыском и каталитическим нейтрализатором. Затем мотор модернизировали под распределенный впрыск и начали поставлять и на внутренний рынок (без нейтрализатора).

Тольяттинская фирма ПСА «Бронто» с 1995 года делает малыми сериями на базе «Нивы» удлиненный по базе на 300 мм инкассаторский броневик ВАЗ-212182 «Форс» и его «гражданскую» версию ВАЗ-212180 «Фора». Эти модели отличаются комфортабельностью и плавностью хода практически при той же проходимости и маневренности. Еще более длинные (на 500 мм) пятидверные универсалы и пикапы на базе «Нивы» делает ОПП «ВАЗа» и несколько небольших тольяттинских фирм (см. ВАЗ-2131).

«Нива» не рассчитана на постоянную езду по бездорожью, и при этом не очень удобна для городской эксплуатации из-за повышенного расхода топлива, «тяжелого» руля (без гидроусилителя) и шумной трансмиссии. Впрочем, ее конкурентоспособная цена, относительная дешевизна запчастей и простота ремонта привлекают внимание даже к подержанным экземплярам «Нивы».

Одно время судьба «Нивы» была под вопросом в связи с организацией СП «ДжиЭм-АВТОВАЗ» по производству Chevrolet Niva. По соглашению с американцами производство старой модели должно было прекратиться к 2006 году, но в связи с пересмотром соглашения у «АВТОВАЗа» теперь есть возможность производить Lada Niva (так с 2005 года официально именуется «Нива»). Кроме того, ее CKD-комплекты с 2003 года поставляют на новый сборочный завод «АЗИЯ АВТО» в Усть-Каменогорск (Казахстан), на украинский «ЛуАЗ» и несколько сборочных предприятий в Южной Америке.

ВАЗ-2121-21214 (Lada Niva) - один из самых популярных на отечественном рынке внедорожников, даже у новых машин практически нет конкурентов по соотношению «цена+качество+проходимость», а умеренно подержанные (от года до трех) - вообще вне конкуренции. Все специфические проблемы данной модели хорошо известны ремонтникам (правда, далеко не всегда успешно лечатся), запчасти достаточно дешевы и распространены не меньше, чем для «Жигулей». При покупке надо тщательно осматривать кузов и шасси на предмет интенсивной эксплуатации. Если автомобиль часто использовали на бездорожье или в качестве тягача, от такой покупки лучше отказаться. При прочих равных лучше выбрать автомобиль с менее шумной «раздаткой».

Модификации

·              ВАЗ-21211 - Уникальная модификация Нивы ВАЗ 2121 с двигателем от ВАЗ 21011. Начала выпускаться в 1978 году.

·              ВАЗ-2120 - базовая модель семейства полноприводных минивэнов, разработанных в АО "АвтоВАЗ" с использованием серийно выпускаемых узлов и агрегатов. Цельнометаллический несущий кузов, оригинальный вместительный салон обеспечивают комфортное размещение для 7 человек, а при сложенных рядах сидений образуется вместительное багажное отделение. Наличие 4-х дверей, одна из которых со сдвигающим механизмом, обеспечивают удобство как при посадке-высадке пассажиров, так и при размещении в салоне достаточно габаритных грузов. Лада 2120 удобен для активного семейного отдыха, дальних туристических поездок. Также в семействе автомобилей планируется иметь модификации типа:

o     Фургон - грузовой автомобиль с высокой крышей для перевозки различных крупногабаритных изделий;

o     Сервис - организация на базе автомобиля передвижных мастерских;

o     Менеджер - специальный автомобиль для служебных поездок руководителей предприятий.

·              ВАЗ-21212 - Модификация Нивы ВАЗ 2121 с правым рулем. Изготавливалась очень небольшими партиями для Англии, чтобы составить конкуренцию тамошним Роверам.

·              ВАЗ-21213 "Тайга"- отличается от базовой модификации более мощным двигателем 1,7 литра, который лучше приспосабливается к изменениям нагрузки, карбюратором «Солекс» вкупе с бесконтактной системой зажигания (и то, и другое снижает расход топлива), алюминиевым радиатором, иной формой задних фонарей, иной формой задней двери и многим другим. Существовали переходные партии со стандартным двигателем ВАЗ-2106 1,6 л.

·              ВАЗ-21214 - Модификация Нивы ВАЗ 21213 с двигателем ВАЗ 21214, объемом 1,7 литра, оснащенным центральным впрыском топлива.

·              ВАЗ-21215 - это ВАЗ 21213 с дизельным двигателем Пежо. Делалась на экспорт, поэтому в штатную сборку входит еще обвеска спойлерами, бамперами, дисками, накладками и т.п.

·              ВАЗ-21216 - экспортный вариант ВАЗ-21213, с правым рулём и карбюраторным двигателем.

·              ВАЗ-21217 - экспортный вариант ВАЗ-21213, с двигателем от ВАЗ-21011 (1300 см?).

·              ВАЗ-212180 «Фора»- Удлиненная на 300 миллиметров версия конвейерной "Нивы". Рост произошел за счет увеличенных размеров дверей и, соответственно, дверных проемов. В связи с этим на дверях установлены "восьмерочные" петли. Увеличенный салон позволил установить трехместное заднее сиденье, слегка выдвинув его вперед из тесноты колесных арок. Благодаря этому и багажник здесь заметно больше, чем у ВАЗ 21213. Крыша в задней части кузова благодаря пластиковой "нахлобучке" приподнята, что позволяет задним пассажирам чувствовать себя более вольготно. В стандартное оборудование входит автоматическая система пожаротушения, установленная в моторном отсеке. Колеса на этой модели изначально устанавливают легкосплавные от тольяттинской фирмы "Слик" с покрышками "Nokia HRC". Они больше обычных стандартных, поэтому запаска переселилась на заднюю дверь, хотя крепиться к заднему бамперу. Это здорово снизило обзорность, особенно с зеркалами заднего вида от классики. В качестве дополнительного предлагаются гидроусилитель руля, кондиционер, пластиковый кенгурятник перед решеткой радиатора.Салон - стандартный, от 21213, но заднее сидение от ВАЗ 2107. На некоторую часть автомобилей установлена французская рулевая колонка, на которую можно установить гидроусилитель руля. Выпускает такие машины дочернее вазовское предприятие ОАО Производство Специальных Автомобилей БРОНТО, которое использует вин-код "X7G".

·              ВАЗ-212182 "Форс"-Вопросы бронирования "Нивы" были отработаны на первых подобных машинах, имеющих приставку "Б", созданных еще из ВАЗ 2121. Такие сегодня уже не выпускаются. Бронированный вариант ВАЗ-21218, в первую очередь предназначен для обслуживания банков и инкассаторов. Броня и специальные многослойные стекла способны защитить водителя и пассажиров машины от пуль автомата Калашникова калибра 5,45 и 7,62 мм. Толщина стального листа - 4,5 мм, а специального пуленепробиваемого стекла - 28 мм.У боковых дверей усиленные петли, дополнительные запоры и бойницы для ведения ответной стрельбы. В обязательный комплект поставки входят: автоматическая система пожаротушения, установленная в моторном отсеке; взрывопожаробезопасный топливный бак; дополнительная аккумуляторная батарея; кондиционер; дистанционный привод замка правой двери с места водителя. В качестве дополнительного оборудования предлагается бронированный пол, светосигнальные маячки и т.п. Он тяжелее, чем ВАЗ-21218 на 430 кг, соответственно пружины подвески из прутка увеличенного диаметра и специальные амортизаторы.

·              ВАЗ-212183 - Пляжный внедорожник с кузовом типа "Ландо" или "Ландоле" (кузов с открывающейся крышей над задним сиденьем) создан на базе ВАЗ-21218. Отсутствие у машины части крыши и дверей заставило усилить кузов оригинальной "обвязкой" из труб, на которые в случае необходимости можно натянуть легкий тент или присоединить кронштейны для перевозки водных лыж, серфа, лодки и прочей пляжной утвари. Задний борт откидывается на горизонтально расположенных петлях и открывает доступ в багажник. Запаска "приторочена" сзади на откидном кронштейне. Сиденья обтянуты кожзаменителем, а на полу вместо ковров - мягкий линолеум. Своеобразный шарм машине придает оригинальный пластиковый "обвес" и двухцветная окраска. Такие пляжные автомобили БРОНТО изготавливает только на заказ.

·              ВАЗ-21219 - Преходная модификация Нивы ВАЗ-2121 с двигателем от ВАЗ-21213 (1,7 литра). Салон, подвеска, бачек омывателя заднего стекла остались от ВАЗ-2121.

·              ВАЗ-2122 «Река» - Данный автомобиль-амфибия был разработан инженерами ВАЗа в 1989 году. Использовал агрегатную базу от ВАЗ 2121. Только вот двигатель был 1.3L от ВАЗ 21011 и плавать автомобиль мог, хоть и не шибко. Размеры автомобиля - 3735х1690х1775, масса - 1.2т. Кузов был герметичен, причем для откачки воды - стояли насосы. Вместо жесткого верха, был - тент, как говорится практичнее. Но вот что-то после испытаний не понравилось военным, а именно для них машина и изготавливалась, и производство не стартовало. В наше время осталось только 2 автомобиля, которые находятся в музеях Тольятти и Рязяни.

·              ВАЗ-2129 - модель изготавливаемая на ОПП ВАЗа из стандартной 213 модели путем удлинения кузова автомобиля за счет вставки. Другой вариант "длиннобазной" легковой Нивы. Основное отличие от модели ВАЗ-2131 заключается в наличии всего лишь 3-х дверей, вместо пяти. Все остальное практически аналогично.

·              ВАЗ-2129 "Утилитер" - модель изготавливаемая на ОПП ВАЗа. Отличается от ВАЗ-2129 только отсутствием заднего сидения вообще, и зарешеченными изнутри задними боковыми окнами. Машина преследует чисто утилитарную цель - возить много груза.

·              ВАЗ-2130 - вроде как это модель, практически полная копия ВАЗ 2129, но с другим салоном. По слухам, впоследствии она изменила индекс на ВАЗ-2129-01.

·              ВАЗ-2131 - Пятидверная "Нива", производство которой было налажено в Опытно-Промышленном Производстве НТЦ ВАЗа в 1995 году путем удлинения кузова автомобиля за счет вставки. Отличается от конвейерной 21213 увеличенной на 500 миллиметров колесной базой и такой же длиной. Эти изменения позволили комфортно разместить в машине 5 человек и просторный багажник, близкий по своему объему к "десятому". Расстояние между сиденьями увеличено на целых 125 мм. К сожалению, из-за того, что машина получилось тяжелой, прицеп ей противопоказан. Установлен новый бензобак емкостью в 70 литров. Комплектуется французским рулевым механизмом конструкции "винт-шариковая гайка" с увеличенным передаточным числом, в результате чего руль у этой модели даже легче, чем у ВАЗ-21213. Из-за удлинения кузова увеличился минимальный радиус поворота. Позже, с освоением в ОПП производства двигателей 1,8 литра, появилась модификация "пятидверки" с таким мотором. Ее можно отличить по индексу 21312. Из - за характерной внешности и любви изготовителей к зеленому цвету, в народе получила прозвище - крокодил.

·              ВАЗ-2131 СП - Машина создана на базе длинной пятидверной "Нивы" ВАЗ-2131. От нее отличается увеличенным на 300 миллиметров задним свесом и высокой крышей. Благодаря увеличившемуся багажнику, появилась возможность установить в нем два откидных сиденья. В итоге пятидверка стала семиместной.

·              ВАЗ-2329 - модель изготавливаемая на ОПП ВАЗа. Это первый полноценный грузовой пикап на базе Нивы, причем позволяющий вместить 4-х человек, правда без особого комфорта. Автомобиль имеет стандартную длинную базу (2700 мм) и увеличенный на 300 мм задний свес. Его грузоподъемность - 650 кг. Вся механическая часть - стандартная, от автомобиля ВАЗ-2129, но теперь там два бензобака, общей емкостью 84 литра. Двигатель ВАЗ-21213, предусмотрена установка двигателя ВАЗ-2130. Заднее сиденье - оригинальное, позволяющее в сложенном состоянии образовать ровную площадку.

·              Нива "БИЗОН" - автомобиль сделанный на основе длиннобазной Нивы. Двухместный бортовой грузовичок с деревянным кузовом. Задняя подвеска сделана на базе Волги (с рессорами вместо пружин), задний мост от УАЗа. Двигатель ВАЗ-21213.

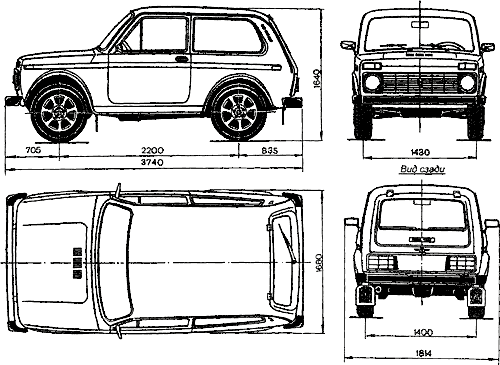

Габаритные размеры ВАЗ-2121

 <#"565261.files/image002.gif">

Рис. 80. Схема поворота управляемых колес автомобиля (α и β - углы поворота внешнего и внутреннего колес)

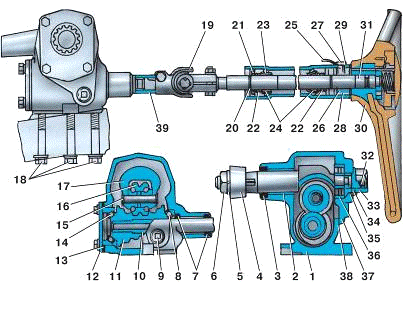

Рис. 81. Рулевой механизм:

- опорная пята, 2 - стопорная шайба, 3 - регулировочный винт, 4 - колпачковая контргайка, 5 -штифт, 6 - роликовый подшипник, 7 - пробка наливного отверстия, 8 - бронзовые втулки, 9 - картер, 10 - сальник, 11 - ролик, 12 - подшипник, 13 - регулировочные прокладки, 14 и 16 - задний и передний роликовые подшипники, 15 - червяк, 17 - передняя крышка, 18 - болт, 19 - боковая крышка, 20 - фланец, 21 - втулка пластмассовая, 22 - соединительная муфта, 23 - верхний вал, 24 - усилительная пластина, 25 - стопорная пластина, 26 - нижний рулевой вал, 27 - гайка, 28- задняя крышка, 29 - сошка. 30 - опорная пята сошки.

Червяк 15 напрессован на нижний рулевой вал 26 и установлен на двух роликовых конических подшипниках.

Обойма заднего подшипника 14 запрессована в горловину картера до упора в бурт задней крышки 28. Обойма переднего подшипника 16 имеет скользящую посадку, позволяющую за счет прокладок 13 регулировать преднатяг в подшипниках червяка. Люфт в подшипниках недопустим, в эксплуатации он устраняется снятием соответствующего числа регулировочных прокладок из-под крышки 17.

Вал сошки, в пазу которого смонтирован трехгребневой ролик 11, вращается на двух бронзовых втулках 8. Верхняя часть вала опирается на роликовый подшипник 6, запрессованный в боковой крышке 19. При вращении рулевого вала ролик 11 перемещается по нитке червяка и поворачивает вал вместе с сошкой 29. Поворот вала ограничивается упором опорной пяты 30 в стенку лонжерона кузова.

Центральный гребень ролика при движении автомобиля по прямой находится в зацеплении с винтовой ниткой червяка в плоскости его симметрии. Углы поворота рулевого вала от среднего положения в левую сторону на 120° и в правую сторону на 100° составляют зону беззазорного зацепления червячной пары.

Первоначальное смещение геометрической оси ролика вверх относительно оси червяка на 6...6,5 мм (для нового рулевого механизма) позволяет в эксплуатации своевременно регулировать беззазорное зацепление червяка с роликом по мере изнашивания червячной пары. Регулировка производится винтом 3, который стопорится шайбой 2 (входящей вырезом в штифт 5) и затягивается колпачковой контргайкой 4.

Герметичность рулевого механизма обеспечивается сальником в крышке 28 и сальником 10 вала сошки 29.

При вращении вала рулевого колеса шестерня, вращаясь, передвигает в продольном направлении рейку, которая посредством резинометаллических шарниров 17 связана с рулевым приводом.

Рулевой привод. Он служит для передачи воздействия от рулевого механизма к управляемым колесам.

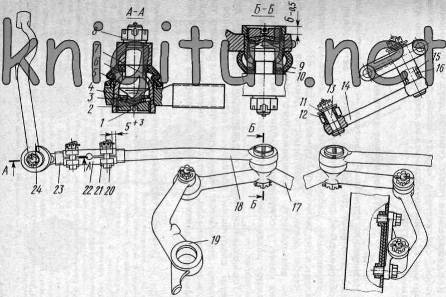

Рис. 83. Рулевые тяги:

- шплинт, 2 - резьбовая пробка, 3 - пружина, 4 - опорная пята, 5 - корпус шарнира, 6, 10 - резиновые уплотнители, 7 - распорная втулка наконечника, 8 - гайка, 9 - распорная втулка тяги, 11 - шайба, 12 - втулка, 13 и 15 - короткий и длинный пальцы маятникового рычага, 14 - маятниковый рычаг, 16 - кронштейн маятникового рычага, 17 - поперечная тяга, 18 - боковая тяга, 19 - рулевая сошка, 20 - болт, 21 - стяжной хомут, 22 - регулировочная муфта, 23 - наконечник тяги, 24 - рычаг поворотной цапфы

Он состоит из двух боковых тяг 18 (рис. 83), регулируемых по длине с помощью регулировочных муфт 22; поперечной тяги 17, соединенной с рулевой сошкой 19 и маятниковым рычагом 14; рычагов 24, закрепленных на поворотных цапфах.

Все шарниры тяг - самоподтягивающиеся с полусферическими пальцами, с заводской смазкой, не требующие систематического пополнения ее в эксплуатации. Шарниры запрессованы в проушины тяг и наконечников и при необходимости могут быть заменены. От попадания влаги, пыли и грязи шарнир наконечника защищен резиновым гофрированным уплотнителем 6, напрессованным на буртик наконечника, а шарнир тяги - уплотнителем 10, прижатым буртиком распорной втулки 9 к торцу головки рычага. Маятниковый рычаг 14, соединяющий поперечную тягу с кронштейном 16, смонтирован на полиэтиленовых втулках 12, тоже не требующих смазки.

Каждая крайняя тяга состоит из двух наконечников с резьбой, соединенных между собой регулировочными муфтами 22, фиксирующимися на тягах с помощью двух стяжных хомутов.

ДЕТАЛИ РУЛЕВОГО ПРИВОДА

Рулевой привод служит для передачи усилия от рулевого механизма к колесам. К деталям рулевого привода с установкой колес на общей оси относятся (см. рис. 3): рулевая сошка 5, продольная тяга 6, рычаг 7 продольной тяги, рулевые рычаги 5 поворотных кулаков 11 и поперечная тяга 9.

Рулевая сошка одним концом закреплена на наружном конце вала рулевого механизма. Крепление производится на конусных шлицах с помощью гайки. Для правильной установки сошки при сборке на валу делают специальные метки или сдвоенный шлиц, обеспечивающий возможность установки сошки на валу только в одном положении.

У грузовых автомобилей нижний конец сошки 5 соединен при помощи  продольной тяги с рулевым рычагом, закрепленным в поворотном кулаке. Тяга 1 (рис. 5, а) обычно имеет трубчатое сечение и снабжена наконечниками, в которых установлены сухари 3 и 5, охватывающие шаровые пальцы 4 сошки или рулевого рычага. Сухари сжимаются пружиной 6 и закрепляются пробкой 8, ввернутой в конец тяги. При помощи пробки можно регулировать затяжку пружин. Предельное сжатие ее ограничивается ограничителем 7. Пробку в установленном положении шплинтуют. Отверстия в наконечниках тяг для проходашаровых пальцев закрывают уплотняющими крышками 9. Внутрь наконечников подается смазка через масленку 2. Наконечники тяги с амортизирующими пружинами смягчают толчки, передаваемые от колес на сошку, предохраняя рулевоймеханизм от повышенного износа и поломки.

Рис. 5. Шарнирные соединения рулевых тяг

Рулевые рычаги закреплены в отверстиях вилок поворотных кулаков на шпонках гайками со шплинтами. Шаровые пальцы рычагов обычно делают вставными и крепятв рычагах при помощи гаек со шплинтами.

Поперечная тяга 10 (рис. 5, б), соединяющая рычаги цапф, имеет поконцам наконечники 12, навернутые на резьбе и закрепленные стяжными болтами 11. Вращением тяги в наконечниках можно изменять рабочую длину тяги, что необходимо для правильной регулировки схождения передних колес. В поперечной тяге обычно применяют наконечники 13 (рис. 5, в) с вертикальными вкладышами 3, плотно зажимающими шаровой или полушаровой палец 4 под действием подпятника и пружины 6. Таким соединением обеспечивается автоматическое устранение зазора при износе деталей сочленения. В некоторых конструкциях применяют для снижения трения в сочленении и его износа пластмассовые вкладыши. Наконечник снизу закрыт крышкой и сочленение сверху уплотняется резиновой шайбой 14 или закрывается резиновым чехлом; внутрь шарнира подается смазка.

У легковых автомобилей с расчлененной рулевой трапецией при независимой подвеске колес рулевой привод включает рулевую сошку 8 (см. рис. 2, в, г) с маятниковым рычагом 10, среднюю поперечную тягу 9, боковые тяги 11 и рулевые рычаги 12 поворотных кулаков или стоек. Сочленения тяг и рычагов рулевого привода также снабжены шаровыми шарнирами. Применяют шарниры разборного или неразборного типа (рис. 5, г, д), с шаровыми 4 или полусферическими пальцами, установленными в наконечниках тяг обычно на пластмассовых (полиуретановых, полиамидных и др.) вкладышах 15, поджимаемых подпятниками 16 с пружинами 18. Шаровые сочленения хорошо герметизированы - надежно защищены резиновыми чехлами 19; смазку в них обычно закладывают при сборке и в процессе эксплуатации не дополняют. В разборном шарнире крышка 17 (рис. 5, г) головки шарнира съемная, закреплена стопорным кольцом; в неразборном крышка завальцована в головке (рис. 5, д).

РУЛЕВОЕ УПРАВЛЕНИЕ АВТОМОБИЛЕЙ «ЗАПОРОЖЕЦ» МОД. ЗАЗ-968 И -968А

На автомобиле «Запорожец» ЗАЗ-968 рулевое управление имеет энергопоглощающий элемент и рулевую трапецию расчлененного типа с передним расположением.

Рулевой механизм, расположенный в чугунном картере 16 (рис. 6), выполнен в виде пары глобоидальный червяк - двухгребневой ролик. Ролик 11 установлен на оси 12 головки вала рулевой сошки на двухрядном радиально-упорном шарикоподшипнике. Червяк 15, закрепленный на нижнем конце составного рулевого вала, «установлен в картере 16 рулевого механизма на двух конических роликоподшипниках. Подшипники регулируют нижней пробкой 17, ввернутой в картер на резьбе. Пробку фиксируют стопорной гайкой. Вал червяка уплотняют в картере сальником 14.

Вал 28 рулевой сошки 18 лежит в приливе картера на бронзовых втулках и уплотнен сальником 29. Зацепление ролика с червяком регулируют винтом 30, ввернутым в верхнюю крышку 31 картера и входящим головкой с регулировочной шайбой в паз вала рулевой сошки. Винт закреплен контргайкой.

Картер 16 рулевого механизма крепят на кронштейне основания кузова.

Между картером и кронштейном на один крепящий болт поставлены регулировочные шайбы 10. Картер в стенке кронштейна уплотнен резиновым уплотнителем 26.

Рулевой вал 3,4 установлен во втулке в резиновой обойме 33, закрепленной в кронштейне 32, который прикреплен к щитку кузова. На верхнем конце рулевого вала установлено рулевое колесо / с двумя спицами. В центре колеса расположена кнопка 2 включения звукового сигнала. Нижний конец рулевого вала соединен с валом 13 червяка на шлицах при помощи стяжного зажима 27. Такая конструкция составного рулевого вала с энергопоглощающим промежуточным зажимом устраняет передачу удара от картера на рулевой вал в случае аварии автомобиля. Энергия удара поглощается вследствие трения при скольжении вала червяка в зажиме 27, затягиваемом с определенным усилием при сборке.

На наружном конце вала 28 укреплена на елочных шлицах гайкой с шайбой рулевая сошка 18, соединяемая шарнирно с левым концом поперечной рулевой тяги 19. Правый конец этой тяги соединен с маятниковым рычагом 21, закрепленным на пальце 25.

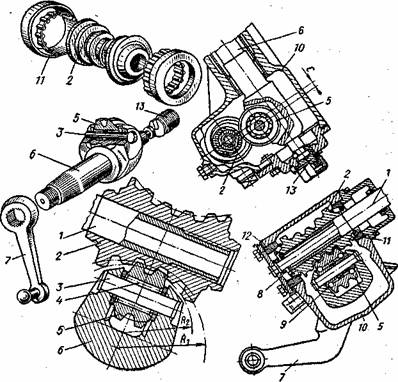

Классификация рулевых механизмов

·              "Червяк - сектор" или "червяк - ролик". Такие механизмя устанавливаются на "классические" "Жигули", "Москвичи" и "Волги". Насаженный на конец рулевого вала глобоидальный червяк через зубчатый сектор или ролик поворачивает рулевую сошку, а та тянет вправо-влево тяги рулевой трапеции. Со временем такой механизм перестал применяться

·              "Винт - шариковая гайка - рейка - сектор". Винт, которым оканчивается рулевой вал, через циркулирующие по резьбе шарики толкает вдоль своей оси поршень-рейку. А тот в свою очередь поворачивает зубчатый сектор рулевой сошки. Устанавливается на грузовики, пикапы и большие внедорожники

·              "Шестерня - рейка". Применяется еще с конца XIX века. Идеально подходит для переднеприводной компоновки и подвески McPherson, обеспечивая большую легкость и точность рулевого управления. Такой механизм устанавливается на большинство современных легковых автомобилей

Рулевой механизм типа "червяк - ролик"

- глобоидальный червяк; 2 - двухгребневый ролик; 3 - вал сошки; 4 - регулировочный винт

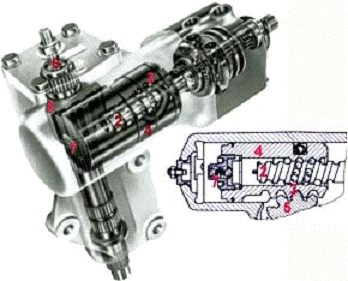

Рулевой механизм типа "винт - шариковая гайка - рейка - сектор" с гидроусилителем

- распределитель; 2 - винт; 3 - шарики с трубкой рециркуляции; 4 - поршень-рейка; 5 - зубчатый сектор; 6 - вал сошки; 7 - ограничительный клапан

Рулевое управление состоит из рулевого механизма и рулевого привода

С помощью рулевого механизма водитель передает на рулевой привод усилие, которое он прилагает к рулевому колесу, расположенному в салоне автомобиля. В настоящее время в легковых автомобилях используются рулевые механизмы двух типов: червячный механизм и реечный.

Рулевой механизм включает в себя рулевое колесо, рулевой вал, червячный редуктор и детали крепления.

Рулевое колесо закреплено гайкой на верхнем шлицевом конце рулевого вала. На колесе установлен включатель звуковых сигналов, закрытый пластмассовой крышкой.

Нижняя часть рулевого вала соединена со шлицевым концом вала редуктора с помощью шлицевого наконечника и стяжного болта. Верхняя часть рулевого вала вращается в игольчатых подшипниках, закрепленных в кронштейне крепления вала. На пластмассовой втулке установлены подрулевые переключатели.

Кронштейн вала руля закреплен на кузове двумя гайками и двумя винтами со срезными головками. В гнезде кронштейна установлен выключатель зажигания с блокирующим механизмом.

Конструкция кронштейна позволяет изменять наклон вала по вертикали для компенсации отклонения соосности рулевого вала и вала червяка.

Кронштейн и верхняя часть рулевого вала закрыты пластмассовыми кожухами.

Картер редуктора рулевого механизма закреплен тремя болтами на левом лонжероне кузова внутри отсека двигателя.

Между картером и лонжероном установлены шайбы, подбором толщины которых регулируют отклонения соосности рулевого вала и вала червяка по горизонтали.

В картере редуктора на двух разборных шариковых подшипниках установлен червяк, который входит в зацепление с роликом вала сошки.

Осевой зазор в подшипниках регулируется подбором прокладок между картером и крышкой.

Вал сошки вращается в двух бронзовых втулках, запрессованных в картер. На верхнем конце вала сошки установлен двухгребневой ролик, а на нижнем, на конических шлицах - сошка рулевого механизма. Глубина зацепление ролика с червяком регулируется винтом, установленным в верхней крышке картера.

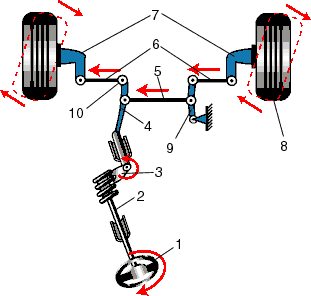

Рулевой привод состоит из трех тяг, сошки, кронштейна маятникового рычага и поворотных рычагов цапф.

На концах цельной средней тяги установлены шаровые шарниры для соединения с маятниковым рычагом и сошкой рулевого механизма. Боковые тяги разрезные, состоят из двух частей, соединенных между собой резьбовой муфтой. Муфты фиксируются на тягах стяжными хомутами. При вращении резьбовой муфты изменяется длина тяги и, соответственно, схождение колес автомобиля.

В наконечниках тяг установлены шаровые шарниры для соединения с рычагами поворотных цапф, сошкой рулевого механизма и маятниковым рычагом.

Кронштейн маятникового рычага закреплен двумя болтами на правом лонжероне кузова, в отсеке двигателя. В кронштейне установлены две пластмассовые втулки, в которых вращается ось рычага.

Угол поворота колес ограничен двумя упорами на сошке, которые при максимальных поворотах рулевого колеса упираются в корпус редуктора.

Особенности устройства

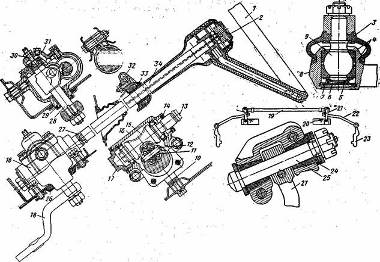

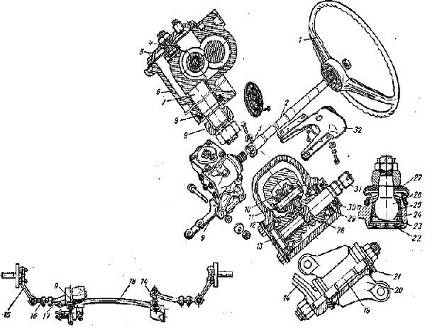

Рулевое управление состоит из червячного редуктора, рулевого колеса 27, вала 25 рулевого управления и рулевого привода.

Червячный редуктор расположен в алюминиевом картере, который крепится к левому лонжерону кузова тремя болтами с самоконтрящимися гайками. Между картером рулевого механизма и лонжероном установлены регулировочные прокладки, которыми достигается соосность вала червяка и вала рулевого управления. Для этой же цели два отверстия в картере под болты крепления выполнены овальными. В картере на двух радиально-упорных подшипниках установлен червяк. Подшипники не имеют внутренних колец. Их роль выполняют беговые дорожки, выполненные на торцах червяка. Зазор в подшипниках червяка регулируется прокладками, установленными под нижней крышкой. На выходе из картера вал червяка уплотнен сальником. На шлицевой части вала червяка выполнена кольцевая канавка для стяжного болта при соединении вала червяка с наконечником вала руля. В зацеплении с червяком находится двухгребневой ролик, который вращается на оси в двухрядном игольчатом подшипнике. Концы оси после ее запрессовки в отверстия проушин вала расклепаны с применением электроподогрева, т.е. это соединение неразъемное.

Между торцами ролика и пазом вала сошки установлены упорные шайбы, ограничивающие осевое перемещение ролика на оси. Вал сошки цилиндрической шлифованной частью установлен в двух бронзовых втулках и на выходе из картера уплотнен сальником. На конические шлицы вала сошки насажена в одном определенном положении сошка 4, благодаря сдвоенному шлицу на валу и сдвоенной впадине в отверстии сошки. Зацепление червячной пары выполнено со смещением осей ролика и червяка на 5,5 мм, что позволяет регулировать беззазорное зацепление ролика с червяком по мере их износа. Это обеспечивается осевым смещением вала сошки при помощи регулировочного винта. Головка винта заходит в Т-образный вырез вала сошки вместе с пластиной, которая обеспечивает нужную посадку головки винта. Регулировочный винт ввернут в верхнюю крышку, зафиксирован от проворачивания шайбой и затянут контргайкой. При заворачивании регулировочного винта в крышку вал сошки опускается, и выбирается зазор в зацеплении ролика с червяком. Детали червячного редуктора смазываются маслом ТАД-17и, которое заливается через отверстие, закрываемое пробкой 23. заправочная вместимость - 0,215 л.

Рулевое колесо изготовлено из пластмассы, армированной стальным каркасом. В ступице рулевого колеса нарезаны шлицы со сдвоенной впадиной, а на валу 25 шлицы сдвоенные, что обеспечивает соединение колеса с валом только в одном положении. Рулевое колесо крепится на валу гайкой, которая после затяжки раскернена в одной точке.

Вал рулевого управления верхней частью опирается на втулку, запрессованную в трубу верхней опоры. Нижний конец трубы крепится стяжным болтом к кронштейну. На верхнем конце трубы стяжным хомутом крепится переключатель фар, указателей поворота, стеклоочистителя и смывателя ветрового стекла. В гнезде кронштейна крепится двумя винтами выключатель зажигания. Кронштейн 49 крепится к кронштейну панели кузова четырьмя болтами. Отверстия под болты крепления в кронштейне имеют овальную форму, за счет чего обеспечивается более точное соединение (центрирование) валов рулевого управления и червяка. Нижняя часть вала 25 шлицевым наконечником соединена с валом червяка и закреплена стяжным болтом. В зоне крепления выключателя зажигания на валу рулевого управления приварено кольцо, в паз которого заходит запорный стержень противоугонного устройства выключателя зажигания. Вал рулевого управления закрыт облицовочным кожухом 24, состоящим из верхней и нижней частей, соединенных между собой винтами.

Рулевой привод включает в себя: сошку 4, среднюю 10 и боковые тяги 3, маятниковый рычаг, поворотные рычаги 17. Указанные детали связаны между собой шаровыми шарнирами.

Сошка соединена со средней и боковой тягами. Упор сошки ограничивает угол поворота передних колес. Средняя тяга 10 цельная, на концах имеет гнезда для размещения деталей шаровых шарниров.

Боковые тяги 3 составные. Каждая из них состоит из двух наконечников, соединенных между собой резьбовой регулировочной муфтой 12. Муфта фиксируется на наконечниках двумя стяжными хомутами 1. При такой конструкции боковых тяг возможно изменение их длины, что необходимо для регулирования схождения управляемых колес. Наружные наконечники боковых тяг шарнирно соединены с поворотными рычагами 17. которые крепятся болтами к поворотным кулакам. Внутренний наконечник правой боковой тяги соединен шарнирно с маятниковым рычагом, а наконечник левой тяги с сошкой. Все шаровые шарниры однотипны.

Шаровой шарнир тяги состоим из стального пальца 7, сферическая головка которого опирается на разрезной конусный вкладыш 8, изготовленный из пластмассы с высокими противозадирными свойствами. Коническая пружина 6, поджимая вкладыш к сферической головке пальца 7, автоматически поддерживает беззазорное соединение между ними. Снизу в гнезде наконечника завальцована шайба 5, являющаяся опорой для пружины. Конусная часть пальца заходит в коническое отверстие поворотного рычага (сошки или маятникового рычага) и крепится корончатой гайкой, зафиксированной шплинтом.

Шарниры при сборке заполняются смазкой ШРБ-4 и герметизируются: снизу опорной шайбой 5, сверху армированным колпачком 9. Пополнение или замена смазки производится только при ремонте автомобиля.

Кронштейн маятникового рычага крепится с внутренней стороны правого лонжерона двумя болтами с самоконтрящимися гайками. Кронштейн отлит из алюминиевого сплава. В его сквозной проточке расположены две пластмассовые втулки 19, на которых поворачивается ось 21 маятникового рычага. К торцам втулок поджаты шайбы. Верхняя шайба насажена на лыски оси и поджата корончатой гайкой моментом, который обеспечивает поворот рычага с усилием 10-20 Н (1-2 кгс), приложенным на его конце. Нижняя шайба поджата к втулке самоконтрящейся гайкой моментом 106 Н-м (10 кгс-м). Этой же гайкой на оси неподвижно закреплен маятниковый рычаг.

Между торцевыми поверхностями шайб и корпуса кронштейна маятникового рычага установлены резиновые уплотнительные кольца 20. При сборке полость между втулками заполняется смазкой Литол-24. Этой же смазкой смазываются сами втулки.

Особенности конструкции

Рулевое управление - с механической связью, без усилителя. Рулевой механизм - глобоидальный червяк - двухгребневой ролик, передаточное число редуктора - 16,4. Рулевая трапеция образована тремя рулевыми тягами (одна средняя и две боковых), сошкой, маятниковым рычагом и рычагами поворотных кулаков. Боковые тяги состоят из двух наконечников, соединенных резьбовой разрезной муфтой. На внутреннем (коротком) наконечнике - правая резьба, на наружном - левая. На соединительной муфте резьба также разного направления, поэтому при ее поворачивании длина боковой тяги может увеличиваться или уменьшаться, что нужно для регулировки схождения колес. Муфта фиксируется на наконечниках стяжными хомутами. На концах рулевых тяг находятся шаровые шарниры. Их пальцы имеют конусную посадку в рычагах и зафиксированы в них гайками со шплинтами. Шаровая головка пальца вращается в пластмассовом вкладыше, поджимаемом пружиной к корпусу шарнира. Другим концом пружина упирается в стальную заглушку, завальцованную в корпус шарнира. Благодаря конусности наружной поверхности вкладыша и внутренней поверхности корпуса шарнира при поджатии вкладыша выбирается люфт между вкладышем и шаровой головкой пальца. Чтобы убедиться, что вкладыш не заклинен в корпусе, рукой или монтажной лопаткой нажимают на корпус шарнира в направлении пальца - при этом палец должен уйти внутрь корпуса на 0,5-1,5 мм. При заклинивании шарнира или ощутимом люфте в нем заменяют рулевую тягу (рулевой наконечник). От влаги и грязи шарнир защищен резиновым чехлом, напрессованным на корпус. При повреждении чехла немедленно замените его, удалив с поверхности шарнира старую смазку и добавив новую (ШРБ-4). Кронштейн маятникового рычага прикреплен к правому лонжерону двумя болтами с самоконтрящимися гайками. Корпус кронштейна - литой, из алюминиевого сплава. В нем установлены две пластмассовые втулки, в которых вращается ось маятникового рычага. Сверху и снизу на ось надеты шайбы, которые поджимают втулки к корпусу кронштейна. Нижняя шайба упирается в маятниковый рычаг, закрепленный на оси самоконтрящейся гайкой, верхняя - в гайку со шплинтом. Эту гайку затягивают на снятом кронштейне так, чтобы маятниковый рычаг не проворачивался под собственным весом, а лишь под нагрузкой 1-2 кгс. На рабочие поверхности втулок и в пространство между осью и корпусом закладывают смазку Литол-24. Для защиты от грязи служат два резиновых уплотнительных кольца, установленных между шайбами и корпусом рычага. При износе втулок их заменяют, при износе корпуса или оси заменяют кронштейн. Рулевой механизм прикреплен тремя болтами с самоконтрящимися гайками к левому лонжерону. Его корпус - литой, из алюминиевого сплава. В его нижней (удлиненной) части запрессованы две бронзовые втулки, в которых вращается вал рулевой сошки. На нижнем шлицевом конце вала гайкой закреплена рулевая сошка (она устанавливается на вал только в определенном положении). На верхней части вала выполнен прилив с вырезом; в нем расположен двухгребневой ролик, вращающийся в шариковых или игольчатых подшипниках. В Т-образный паз на верхнем торце вала входит головка винта, которым регулируется зазор между роликом и червяком (см. ниже). Осевой люфт головки в пазу не должен превышать 0,05 мм; это достигается подбором толщины надеваемой на винт регулировочной пластины. Винт перемещается по резьбе в крышке рулевого механизма и стопорится гайкой и фигурной шайбой. Червяк рулевого механизма вращается в двух шариковых радиально-упорных подшипниках, зазор в которых регулируется подбором прокладок между корпусом и нижней крышкой (при этом из механизма выливается масло, по окончании регулировки его уровень необходимо восстановить). При правильно отрегулированном зазоре момент проворачивания вала червяка (со снятым валом сошки) должен быть в пределах 20-49 Н.см. Если он меньше, уменьшают толщину пакета прокладок, если больше - увеличивают. После установки вала сошки регулируют зазор в зацеплении ролика с червяком: момент сопротивления проворачиванию вала червяка при повороте на 30 вправо-влево от среднего положения должен быть 88-118 Н.см, а при больших углах - не более 69 Н.см. На практике простейший контроль заключается в следующем: на снятом рулевом механизме вал червяка должен проворачиваться от руки с заметным возрастанием усилия вблизи среднего положения, осевого люфта вала быть не должно. Для заливки масла в картер рулевого механизма в верхней крышке предусмотрено отверстие, закрываемое резьбовой пробкой. Трансмиссионное масло заливают до кромки этого отверстия (0,215 л), по нему же контролируют уровень. Утечка масла возможна из-под нижней крышки подшипника вала червяка (из-за ее деформации) или через сальниковые уплотнения валов сошки и червяка. Ремонт редуктора в домашних условиях (за исключением регулировки зазоров и замены сальников) не рекомендуется. Рулевой вал - двухзвенный, состоит из верхнего и промежуточного валов. Верхний вал вращается в двух подшипниках с резиновыми втулками, завальцованных в трубе кронштейна вала. В нижней части к валу приварено кольцо с пазом, в который входит запорный ригель противоугонного устройства. На верхнем шлицевом конце вала закреплено рулевое колесо, гайка его крепления закернена. Промежуточный вал имеет на концах карданные шарниры с разрезными шлицевыми наконечниками, стягиваемыми болтами; нижний соединен с валом червяка, верхний - с верхним рулевым валом.

Травмобезопасность рулевого управления обеспечивается складыванием рулевого вала за счет карданных шарниров и особого крепления кронштейна рулевого вала. Последний прикреплен к кронштейну кузова в четырех точках: сверху - на приварных болтах с гайками и шайбами, снизу - специальными отрывными болтами с фиксирующими пластинами. При столкновении края фиксирующих пластин деформируются и проскакивают через прямоугольные отверстия кронштейна рулевого вала. При этом за счет складывания рулевого вала рулевое колесо перемещается не назад, а вверх и вперед, уменьшая вероятность травм грудной клетки водителя.

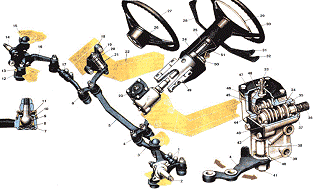

·              1. Стяжные хомуты:

·              2. Левый поворотный кулак;

·              3. Внутренний наконечник боковой тяги;

·              4. Сошка:

·              5. Средняя тяга рулевого привода;

·              6. Маятниковый рычаг:

·              7. Опорная шайба пружины вкладыша:

·              8. Пружина вкладыша шарового пальца;

·              9. Шаровой палец;

·              10. Вкладыш шарового пальца:

·              11. Защитный колпачок шарового пальца;

·              12. Нижняя шаровая опора рычага подвески;

·              13. Нижний рычаг подвески;

·              14. Правый поворотный кулак;

·              15. Верхний рычаг подвески;

·              16. Поворотный рычаг:

·              17. Регулировочная муфта боковой тяги:

·              18. Кронштейн маятникового рычага;

·              19. Втулки оси маятникового рычага;

·              20. Уплотнительное кольцо;

·              21. Ось маятникового рычага;

·              22. Правый лонжерон кузова;

·              23. Пробка заливного отверстия;

·              24. Облицовочный кожух вала рулевого управления;

·              25. Вал рулевого управления:

·              26. Включатель сигнала:

·              27. Рулевое колесо автомобиля ВАЗ-21011:

·              28. Рычаг переключателя стеклоочистителя и смывателя;

·              29. Кольцо включателя сигнала:

·              30. Рулевое колесо автомобилей ВАЗ-2101 и ВАЗ-2102;

·              31. Рычаг переключателя указателей поворота;

·              32. Рычаг переключателя света фар:

·              33. Регулировочный винт;

·              34. Червяк рулевого механизма:

·              35. Подшипник червяка:

·              36. Вал червяка;

·              37. Сальник;

·              38. Втулка вала сошки;

·              39. Картер рулевого механизма:

·              40. Сальник вала сошки;

·              41. Вал сошки:

·              42. Нижняя крышка картера рулевого механизма;

·              43. Регулировочная прокладка:

·              44. Ось ролика вала сошки:

·              45. Упорная шайба ролика вала сошки;

·              46. Ролик вала сошки;

·              47. Верхняя крышка картера рулевого механизма;

·              48. Пластина регулировочного винта;

·              49. Кронштейн крепления вала рулевого управления:

·              50. Выключатель зажигания;

·              51. Труба верхней опоры вала рулевого механизма

. Техническое обслуживание рулевого управления Ваз 2121

При ежедневном техническом обслуживании проверяют свободный ход рулевого колеса, люфт в шарнирных соединениях рулевого привода и их шплинтовку. Большой свободный ход и тугое вращение рулевого колеса затрудняют управление автомобилем. Проверяют величину свободного хода рулевого колеса и усилия на его вводе динамометром-люфтомером. Его закрепляют на ободе рулевого колеса при помощи замков, а стрелку-указатель устанавливают на рулевой колонке. Для определения величины свободного хода рулевого колеса передние колеса ставят в положение, соответствующее движению автомобиля по прямой, поворачивают рулевое колесо влево до момента начала поворота колес и устанавливают стрелку-указатель на рулевой колонке так, чтобы она находилась против нуля шкалы люфтомера. Затем поворачивают рулевое колесо вправо до начала поворота колес и по шкале люфтомера определяют величину свободного хода, который не должен быть более 15°. При большей величине свободного хода проверяют наличие люфта в шарнирных соединениях рулевого привода и при необходимости устраняют его. Если это не дает результата, регулируют рулевой механизм для уменьшения зазора в зацеплении рабочей пары и устранения люфта в подшипниках червяка. При тугом вращении рулевого колеса проверяют наличие масла в картере рулевого механизма и, если необходимо, доливают его. Производят регулировку рулевого механизма, а если это не помогает, разбирают рулевой механизм и проверяют состояние подшипников червяка. Люфт в шарнирных соединениях рулевого привода проверяют поворачиванием рулевого колеса попеременно в правую и левую сторону с одновременным осмотром соединений. В соединениях не должно быть люфта, а пробки головок рулевых тяг и гайки крепления шаровых пальцев должны быть зашплинтованы. Для устранения люфта в шарнирных соединениях продольной тяги нужно расшплинтовать пробку соединения и завернуть ее угловой отверткой до отказа. Отвернуть пробку до ближайшего отверстия под шплинт и зашплинтовать. При наличии люфта в нерегулируемых шарнирных соединениях поперечной тяги их разбирают для замены изношенных деталей. При первом техническом обслуживании, кроме работ ЕО, следует закрепить рулевую сошку, проверить уровень масла в картере рулевого механизма и при необходимости долить масло, произвести смазку шарнирных сочленений рулевых тяг и втулок шкворней по графику. При втором техническом обслуживании дополнительно к работам, выполняемым при ТО-1, надо проверить крепление гаек шаровых пальцев рычагов поворотных, цапф, картера рулевого механизма к раме (кронштейну рамы) и рулевой колонки к кронштейну кабины, рулевого колеса на валу. Контрольные вопросы. Какие работы выполняются по техническому обслуживанию рулевого управления при ЕО, ТО-1 и ТО-2? Как проверить величину свободного хода рулевого колеса и какова его допустимая величина? Как проверить и отрегулировать люфт шарнирных соединений и рулевого колеса? Практическая работа. Техническое обслуживание рулевого управления. Оборудование рабочего места: автомобиль ГАЗ-53А (ЗИЛ-130); люфтомер; солидолонагнетатель; мерная кружка; воронка; противень; ветошь; комплект инструмента водителя.

Последовательность работы. 1. Проверьте люфт в шарнирных соединениях рулевого привода, рулевого колеса; произведите крепление рулевого механизма и привода шарнирных соединений, добавьте масло в картер рулевого механизма и смажьте шарнирные соединения в соответствии с описанием на с. 232. 2. При наличии зазора в подшипниках червяка ослабьте болты крепления нижней крышки картера и слейте масло, снимите нижнюю крышку картера и выньте бумажную прокладку, установите крышку, проверьте подшипники на продольное перемещение и залейте в картер масло; для регулировки зацепления червяка с роликом отверните колпачковую гайку (ГАЗ-53А) рулевого механизма и снимите стопорную шайбу, вращайте ключом регулировочный винт по ходу часовой стрелки до устранения зазора, наденьте стопорную шайбу так, чтобы штифт совпал с отверстием, наверните колпачковую гайку и проверьте величину зазора покачиванием рулевой сошки.

Диагностика и устранение неисправностей рулевого управления

Выход рулевого управления из строя чреват, как известно, весьма нехорошими последствиями. Между тем, регулярно проводя некоторые работы по элементарной диагностике, можно оценить состояние рулевого управления, спрогнозировать возможный отказ и вовремя принять меры. Задача диагностики - определить места, в которых имеются люфты. Для начала вы должны провести внешний осмотр деталей и узлов системы рулевого управления на эстакаде или смотровой канаве в следующем порядке:

·              Прежде всего, проверьте перемещение наконечников тяг вдоль оси пальцев. Осевое перемещение наконечника относительно пальца должно быть 1...1,5 мм. Поворачивая рулевое колесо в обе стороны, на ощупь проверьте отсутствие свободного хода в шарнирах рулевых тяг. При обнаружении люфта и постукиваний наконечник тяги вместе с шарниром подлежит замене.

·              Проверьте затяжку хомутов регулировочных муфт на боковых тягах. Хомуты должны быть крепко стянуты болтом с гайкой.

·              Проверьте отсутствие люфта маятникового рычага. Возьмитесь за сошку и покачайте её вверх-вниз. При обнаружении люфта устраните его подтяжкой гайки или заменой втулок.

·              Проверьте состояние резиновых защитных чехлов шаровых шарниров рулевых тяг. Если защитные колпачки в хорошем состоянии и обеспечивают чистоту внутри шарниров, то срок службы последних практически неограничен. При наличии на нём трещин и разрывов в шаровой шарнир попадает грязь, песок, влага и т. д. Происходит преждевременный износ его деталей. Такой чехол необходимо заменить. Так же он подлежит замене, если смазка проникает наружу при сдавливании его пальцами.

·              Проверьте отсутствие подтекания масла. Если есть следы утечки, подтяните верхнюю крышку картера рулевого механизма и/или замените сальники валов червяка и сошки.

·              Проверьте крепление рулевой колонки. Попробуйте подергать рулевое колесо на себя. Оно не должно перемещаться в осевом направлении. Если же такое перемещение есть - проверьте, затянуты ли гайки на соединительной муфте рулевого вала, не раскрутился ли стяжной болт клеммного соединения рулевого вала с рулевым механизмом, не болтается ли подшипник рулевого вала. Затем проверьте крепление рулевого механизма к кузову автомобиля. При необходимости затяните болты требуемым усилием.

·              Проверьте величину свободного хода рулевого колеса, это наиболее часто встречающийся дефект - увеличенный свободный ход, "люфт" рулевого колеса. Он не должен превышать 5 градусов. Вызывается люфт увеличенными зазорами между деталями рулевого управления, появляющимися в результате износа в процессе эксплуатации. Проверить его элементарно просто, для этого не нужно никаких сверхточных угломеров, а достаточно линейки и полоски липкой ленты. Установите автомобиль на ровной площадке с сухим асфальтовым покрытием. Колеса должны находиться в прямолинейном положении. На верхней части рулевого колеса налепите метку. Сверху закрепите или неподвижно держите линейку или рулетку. Поворачивая рулевое колесо из стороны в сторону, определите его свободный ход в пределах зазора. Если он не превышает 18…20 мм - все в порядке, если больше - устраните люфт, который обычно возникает в двух местах. Во-первых, это осевое перемещение червяка в подшипниках при износе их беговых дорожек. Этот дефект возникает при значительных пробегах. Обнаруживается следующим образом. Нужно, чтобы кто-то покрутил рулем на машине, стоящей на асфальтовой площадке. В это время вы должны взяться двумя пальцами за вал червяка в месте его входа в корпус рулевого механизма. При возникновении люфта в подшипниках вы ясно почувствуете осевое перемещение вала червяка относительно торца корпуса. Во-вторых, возникновение люфта в зацеплении червяк-ролик. Происходит чаще, чем предыдущий дефект. Для обнаружения этого люфта вы должны быть твердо уверены в правильной регулировке подшипников и отсутствии люфта в шаровых шарнирах. Пусть ваш напарник крутит рулем, а вы, взявшись рукой за сошку, попробуйте удержать ее. При наличии люфта в зацеплении вы ясно и четко почувствуете толчки и стуки.

Регулировка зацепления червяк-ролик (или величины свободного хода рулевого колеса)

В процессе работы этой пары вращения происходят износ и выработка их рабочих поверхностей. В первую очередь это касается витков червяка. Образуются зазоры, которые необходимо ликвидировать. Сущность регулировки необходимого зазора в зацеплении "червяк-ролик" (а без зазора они работать не будут - заклинят) состоит в следующем. Оси вращения ролика и червяка находятся не на одном уровне. Ось ролика находится выше, а вал сошки, в вырезе которого установлен ролик, имеет возможность перемещаться вверх-вниз в осевом направлении. Опуская вал, вы приближаете ролик к червяку, зазор уменьшается. Поднимая его, вы увеличиваете зазор. В верхней части вала сошки имеется прямоугольный паз, в который входит плоская головка регулировочного винта, завёрнутого в верхнюю крышку рулевого механизма. Заворачивая или отворачивая этот винт, вы, поднимая или опуская вал сошки, производите регулировку необходимого зазора в зацеплении.

Порядок проведения операции следующий (на примере ВАЗ-"классика") (см. рис.). Вы должны убедиться, что в подшипниках червяка установлен необходимый натяг. Отверните контргайку 2 регулировочного винта 3 и снимите фасонную стопорную шайбу 5. Ваш помощник должен покачивать рулем, как при проверке люфта. Г-образной отверткой 4 заворачивайте регулировочный винт 3 до устранения люфта. Проверьте легкость вращения рулевого колеса, как это было описано выше. Если все отрегулировано правильно, наденьте фасонную шайбу 5, закрутите и затяните контргайку, удерживая от проворачивания регулировочный винт 3.

Основные неисправности. Внешними признаками проявления неисправностей являются увеличенный суммарный люфт в рулевом управлении, возрастание усилия, необходимого для поворота рулевого колеса, и появление стуков в рулевом механизме и рулевом приводе

Регламентные работы. Техническое обслуживание рулевого управления заключается в периодическом осмотре, очистке рулевого механизма и деталей привода, проверке крепления и технического состояния, a также регулировке рулевого управления.

При ЕО: проверяют состояние и крепление рулевых тяг, рычагов поворотных кулаков, рулевой сошки, суммарный люфт в рулевом управлении, герметичность соединений и уплотнений гидроусилителя; состояние защитных чехлов.

При ТО-1: проверяют крепление картера рулевого механизма и насоса гидроусилителя, рулевой колонки и карданного вала рулевого управления, состояние шлангов гидроусилителя и их укладку. Проверяют и при необходимости регулируют натяжение ремня насоса гидроусилителя.

При ТО-2: проверяют уровень масла в бачке гидроусилителя и в картере рулевого механизма, снимают и промывают фильтры бачка гидроусилителя.

Замену масла в гидроусилителе и смазку деталей и узлов рулевого управления производят в сроки, предусмотренные картой смазки. Для гидроусилителя необходимо применять только чистое, отфильтрованное масло. Заливать масло следует через воронку c двойной сеткой и заливной фильтр, установленный в бачке гидроусилителя.

Перед проверкой и регулировкой рулевого управления необходимо проверить и при необходимости отрегулировать подшипники ступиц управляемых колес, довести до нормы давление воздуха в шинах, устранить зазоры в шарнирах рулевых тяг, проверить установку управляемых колес, состояние шарниров карданного вала рулевого управления, проверить и подтянуть крепление картера рулевого механизма и рулевой сошки.

Неисправности рулевого управления

Условия работы и эксплуатации

В процессе эксплуатации червячного редуктора, червячный редуктор подвержен, из-за постоянного зацепления ролика и с червяком изменению размеров рабочих поверхностей деталей в связи с постоянным трением! При неравномерном изнашивании возникают различные погрешности в геометрической форме рабочих поверхностей деталей в виде овальности, конусности, корсетности и т.п. Из-за систематических ударов, чрезмерных эксплуатационных нагрузок, передающихся через рулевое управление, на червячный редуктор может наблюдаться остаточные деформации. Нарушение точности взаимного расположения рабочих поверхностей, проявляется в виде нарушения расстояния между осями цилиндрических поверхностей, непаралельности или неперпендикулярности осей и плоскостей, несоосности цилиндрических поверхностей и т.п. Причинами являются этому всему неравномерный износ рабочих поверхностей, внутренние напряжение, возникающие в деталях при изготовлении. Наиболее часто негативно сказывающее на эксплуатации червячного редуктора является нарушение взаимного положения рабочих поверхностей в его корпусе.

Также в эксплуатации, в условиях работы присутствуют знакопеременные циклические нагрузки, которые способствуют возникновению трещин, усталости металла, ударные нагрузки, деформации возникающие в деталях в результате динамических нагрузок. Коррозии могут подвержены как и внутренние части, детали червячного редуктора так и корпус из-за неблагоприятных химических условиях, природных, с повышенной влажностью, наличию во влаге солей, кислот, щелочи, некачественным смазочным материалам, способствующие дополнительному разрушению, изменению геометрической формы, снижением твердости и упругости

Описание дефектов

В процессе эксплуатации червячного редуктора в его деталях возникают дефекты. К числу наиболее распространённых дефектов деталей относятся следующие:

Изменение размеров и геометрической формы рабочих поверхностей.

Нарушения требуемой точности взаимного расположения рабочих поверхностей на детали

Механические повреждения.

Коррозионные повреждения.

Изменение физико-химических свойств материала деталей.

Изменение размеров рабочих поверхностей деталей происходит в результате их изнашивания. При неравномерном изнашивании возникают различные погрешности в геометрической форме рабочих поверхностей деталей в виде овальности, конусности, корсетности и т.п.

Нарушение точности взаимного расположения рабочих поверхностей является одним из весьма распространённых дефектов. Этот дефект обычно проявляется в виде нарушения расстояния между осями цилиндрических поверхностей, непаралельности или неперпендикулярности осей и плоскостей, несоосности цилиндрических поверхностей и т.п.

Причинами появления этих дефектов является неравномерный износ рабочих поверхностей, внутренние напряжение, возникающие в деталях при их изготовлении, остаточные деформации от чрезмерных эксплуатационных нагрузок на детали и др.

Наиболее часто дефекты, связанные с нарушением взаимного расположения рабочих поверхностей имеют место в корпусных деталях. Все эти дефекты нарушают нормальную работу агрегатов так как вызывают перекосы деталей и следовательно, дополнительные динамические нагрузки, ускоряющие их износ. Поэтому при ремонте и сортировке деталей их необходимо выявлять, а в процессе ремонта устранять.

Механические повреждения в деталях возникают при воздействии в них в процессе эксплуатации нагрузок, превышающих допустимые, а также в следствии усталости металла. К числу механических повреждений относятся: трещины, пробоины, изломы и деформации (изгиб, кручение, коробление).

Трещины в большинстве случаев возникающих в условиях циклических знакопеременных нагрузок.

Поломки могут также возникать по причине больших ударных нагрузок.

Деформации возникают в деталях в результате динамических нагрузок.

Коррозионные повреждения образуются в деталях в результате химического или электрохимического воздействия металла с коррозионной средой.

Коррозионные повреждения появляются на деталях в виде сплошных окисных плёнок или в виде местных повреждений (пятен, раковин, точек).

Изменение физико-химических свойств материала деталей в процессе эксплуатации выражается наиболее часто в снижении твердости и упругости свойств деталей.

В обслуживание рулевого управления входят осмотр его, проверка свободного хода рулевого колеса, проверка зазоров в шарнирах продольной рулевой тяги, зазора в зацеплении рулевой передачи, проверка предельных углов поворота управляемых колес, регулировка шарниров продольной рулевой тяги и регулировка подшипников червяка рулевой передачи.

Осмотр рулевого управления

При осмотре рулевого управления проверяют крепление деталей. Гайки и болты крепления рулевого колеса, колонки, картера рулевой передачи, рулевой сошки и рычагов рулевой трапеции должны быть плотно затянуты. Гайки и пробки шаровых пальцев шарниров продольной и поперечной рулевых тяг, а также крепления рулевых рычагов должны быть надежно зашплинтованы; автомобиль с незашплинтованными соединениями деталей рулевого управления не допускается к эксплуатации.

Проверка свободного хода рулевого колеса

Для проверки люфта рулевого колеса на рулевой колонке укрепляют люфтомер, а на рулевом колесе - стрелку с зажимом. Передние колеса ставит в положение, соответствующее движению автомобиля по прямой, поворачивают рулевое колесо в крайнее левое положение, но не нарушая положения передних колес (до момента начала поворота колес влево), и устанавливают стрелку на рулевом колесе так, чтобы она находилась против нуля шкалы люфтомера. После этого поворачивают рулевое колесо в крайнее правое положение (также до момента начала поворота управляемых колес вправо) и по шкале люфтомера определяют величину свободного хода в градусах.

Регулировка шарнирных соединений продольной рулевой тяги

Шарниры продольной рулевой тяги регулируют поворотом пробки, ввинченной в торцовую часть тяги. Для регулировки шарниров нужно расшплинтовать пробку одного из шарниров, завернуть ее специальной отверткой до отказа, а затем отвернуть на 1/2 - 1/4 оборота так, чтобы можно было поставить шплинт. В таком же порядке регулируют второй шарнир продольной рулевой тяги. При сборке шарниры рулевых тяг надо обильно смазывать.

Проверка и регулировка рулевой передачи

Для проверки осевого люфта рулевой передачи вывешивают передние колеса, подняв домкратом передний мост автомобиля, и устанавливают их в положение, соответствующее прямолинейному движению.

Затем поворачивают рулевое колесо в левую сторону на один оборот и закрепляют его, привязав шнуром за спицы к стойке ветрового стекла. Затем приступают к проверке осевого люфта рулевого вала. Для этого охватывают рулевую колонку левой рукой и подводят большой палец к нижнему торцу ступицы колеса. После этого при раскачивании передних колес в обе стороны проверяют на ощупь осевой люфт рулевого вала. Люфт не должен ощущаться. Если люфт ощущается, то это указывает на необходимость регулировки подшипников червяка рулевой передачи. Подшипники вала рулевой передачи регулируют изменением числа прокладок под крышкой картера рулевой передачи. Правильность сборки контролируют по усилию, прикладываемому к рулевому колесу при повороте рулевого вала. Проверку усилия производят пружинным динамометром. Если динамометра нет, то затяжку подшипников рулевого вала следует считать достаточной, как только будет устранен осевой люфт рулевого вала.

Регулировка зацепления рабочей пары рулевой передачи

Зазор в зацеплении червячной пары регулируют перемещением вала рулевой сошки в осевом направлении, поворачивая резьбовую пробку (автомобили ГАЗ-63, ГАЗ-51А) или снимая прокладки (автомобиль ЗИЛ-164А). При регулировке зазора в зацеплении червячной пары ставят рулевое колесо в положение, соответствующее прямолинейному движению автомобиля, и снимают продольную рулевую тягу с шарового пальца рулевой сошки. Затем снимают колпачковую гайку на боковой крышке картера рулевой передачи и уменьшают зазор в зацеплении. Для этого на автомобилях ГАЗ-63, ГАЗ-51А снимают стопорную шайбу и поворачивают торцовым ключом пробку в крышке картера рулевой передачи. На автомобиле ЗИЛ-164А следует снять стопор и удалить одну-две прокладки; зазор уменьшать до тех пор, пока не перестанет ощущаться люфт рулевой сошки. После этого надо поставить на место колпачковую гайку и проверить динамометром величину усилия на рулевом колесе при его вращении.

Прибор для диагностирования рулевого управления

Прибор состоит из люфтомера и динамометра. Люфтомер состоит из шкалы (3), закрепленной на динамометре, и указательной стрелки (2), закрепленной на рулевой колонке зажимами (1). Динамометр зажимами (4) крепят к ободу рулевого колеса. Шкалы динамометра расположены на рукоятках (5).

При замере люфта рулевого колеса через рукоятку (5) прикладывают усилие ЮН, действующее в обе стороны. Стрелка (2) покажет суммарную величину люфта, которая должна находиться в пределах 10° для легковых автомобилей, 20° - для грузовых.

У автомобилей с гидроусилителем люфт определяют при работающем двигателе.

Общую силу трения проверяют при полностью вывешенных передних колесах приложением усилия к рукояткам (5) динамометра. В правильно отрегулированном рулевом механизме рулевое колесо должно свободно поворачиваться от среднего положения для движения по прямой при усилии 8-16 Н.

Состояние шарниров рулевых тяг оценивается визуально при приложении усилия к рулевому колесу. Люфт в шарнирах будет проявляться взаимным относительным перемещением соединенных деталей.

Проверка усилителя, рулевого управления (рис. 85) заключается в измерении давления в системе гидроусилителя. Для этого в нагнетательную магистраль устанавливают манометр с краном. Замеры производят при работе двигателя на малых оборотах, поворачивая колеса в крайние положения.

Давление, развиваемое насосом, должно составлять не менее 6 МПа. Если давление меньше указанного, то закрывают кран, после чего оно должно подняться до 6,5 МПа. Если давление не поднимается, это свидетельствует о неисправности насоса, который подлежит ремонту.

Регулировочные работы по рулевому механизму (рис. 86) заключаются в регулировке осевого зазора в подшипниках вала винта и в зацеплении.

Состояние рулевого механизма считается нормальным, если люфт рулевого колеса при движении по прямой не превышает 10°. При увеличении люфта проверяют зазор в подшипниках вала винта (червяка). При наличии большого зазора в подшипниках осевой люфт будет легко ощущаться.

Зацепление червяка с роликом регулируют без снятия рулевого механизма с автомобиля. Для чего отворачивают гайку со штифта вала червяка, снимают шайбу со штифта, специальным ключом поворачивают регулировочный винт на несколько вырезов в стопорной шайбе. При этом изменяется боковой зазор в зацеплении, что изменяет свободный ход рулевого колеса.

Люфт в сочленениях рулевого привода определяют, резко покачивая сошку руля при повороте рулевого колеса. При наличии люфта подтягивают резьбовую пробку.

Во время регулировки осевого люфта в сочленение добавляют смазку. При большом износе заменяют шаровой палец или всю тягу в сборе.

. Ремонт деталей рулевого управления Ваз 2121

Ремонт механизмов управления производится в соответствии с системой ППР.

Основными дефектами деталей рулевого управления являются: износ червяка и ролика вала сошки, втулок, подшипников и мест их посадки; обломы и трещины на фланце крепления картера, износ отверстия в картере под втулку вала рулевой сошки и деталей шаровых соединений рулевых тяг; погнутость тяг и ослабление крепления рулевого колеса на валу.

Червяк рулевого колеса заменяют на новый при значительном износе рабочей поверхности или отслоении закаленного слоя. Ролик вала бракуют при наличии на его поверхности трещин. Червяк и ролик заменяют одновременно.

Изношенные опорные шейки вала сошки восстанавливают хромированием с последующим шлифованием под ремонтный размер. Шейка вала может быть восстановлена шлифованием под ремонтный размер бронзовых втулок, устанавливаемых в картере.

Изношенные места посадки подшипника в картере рулевого механизма восстанавливают постановкой дополнительной детали - втулки. Отверстие в картере растачивается, в него запрессовывается втулка и дорабатывается под наружный размер подшипника.

Обломы и трещины на фланце крепления картера устраняют заваркой газовым пламенем. Изношенное отверстие в картере развертывается под ремонтный размер.

Быстрому износу подвергаются шаровые пальцы и вкладыши поперечной рулевой тяги. Наблюдается срыв резьбы на концах тяг, ослабление или поломка пружин и погнутость тяг.

Изношенные шаровые пальцы, а также пальцы, имеющие сколы и задиры, заменяют новыми. Одновременно устанавливают новые вкладыши шаровых пальцев. Слабые и сломанные пружины заменяют новыми. Погнутость тяг устраняется правкой в холодном состоянии.

Неисправностями гидравлических усилителей являются отсутствие усиления при любых частотах вращения коленчатого вала двигателя, недостаточное или неравномерное усиление при повороте в обе стороны.

Для устранения дефектов разбирают насос, сливают масло, детали тщательно промывают.

При разборке, ремонте и сборке насоса не должны обезличиваться крышка насоса, статор, ротор, лопасти насоса и перепускной клапан.

Последовательность разборки следующая: снимают крышку бачка и фильтра, бачок с корпуса насоса, удерживая предохранительный клапан от выпадения технологической чекой, затем снимают распределительный диск, статор, ротор в сборе с лопастями, отметив положение статора относительно распределительного диска и корпуса насоса.

Шкив, стопорное кольцо и вал насоса с передним подшипником снимают только при необходимости ремонта.

Детали промывают раствором, обмывают водой и обдувают сжатым воздухом.

При контроле проверяют свободное перемещение перепускного клапана в крышке насоса, отсутствие задиров или износа на торцевых поверхностях ротора, корпуса и распределительного диска.

После сборки насос прирабатывается на стенде.

После ремонта и контроля деталей рулевой механизм собирают, регулируют и испытывают с гидравлическим усилителем в сборе.

Диагностика и устранение неисправностей

Выход рулевого управления из строя ведет к весьма нехорошими последствиями - например, к ремонту рулевого управления. А это и есть краткосрочный ремонт автомобиля. Между тем, регулярно проводя некоторые работы по элементарной диагностике, можно оценить состояние рулевого управления, спрогнозировать возможный отказ и вовремя принять меры. Задача диагностики - определить места, в которых имеются люфты. Для начала необходимо провести внешний осмотр деталей и узлов системы рулевого управления в следующем порядке:

·              Прежде всего, проверяем перемещение наконечников тяг вдоль оси пальцев.

·              Осевое перемещение наконечника относительно пальца должно быть 1...1,5 мм.

·              Поворачивая рулевое колесо в обе стороны, на ощупь проверяем отсутствие свободного хода в шарнирах рулевых тяг.

·              При обнаружении люфта и постукиваний наконечник тяги вместе с шарниром подлежит замене.

·              Проверяем затяжку хомутов регулировочных муфт на боковых тягах.

·              Хомуты должны быть крепко стянуты болтом с гайкой.

·              Проверяем отсутствие люфта маятникового рычага.

·              Тянем рукой за сошку и покачиваем её вверх-вниз. При обнаружении люфта устраняем его подтяжкой гайки или заменой втулок.

·              Проверяем состояние резиновых защитных чехлов шаровых шарниров рулевых тяг. Если защитные колпачки в хорошем состоянии и обеспечивают чистоту внутри шарниров, то срок службы последних практически неограничен. При наличии на нём трещин и разрывов в шаровой шарнир попадает грязь, песок, влага и т. д. Происходит преждевременный износ его деталей. Такой чехол необходимо заменить.

·              Так же он подлежит замене, если смазка проникает наружу при сдавливании его пальцами.

·              Проверяем отсутствие подтекания масла. Если есть следы утечки, подтягиваем верхнюю крышку картера рулевого механизма или заменяем сальники валов червяка и сошки. Проверяем крепление рулевой колонки. Пробуем подергать рулевое колесо на себя. Оно не должно перемещаться в осевом направлении. Если же такое перемещение есть - проверяем, затянуты ли гайки на соединительной муфте рулевого вала, и не раскрутился ли стяжной болт клеммного соединения рулевого вала с рулевым механизмом, не болтается ли подшипник рулевого вала.

·              Затем проверяем крепление рулевого механизма к кузову автомобиля. При необходимости затягиваем болты требуемым усилием. Проверяем величину свободного хода рулевого колеса, это наиболее часто встречающийся дефект - увеличенный свободный ход, "люфт" рулевого колеса. Он не должен превышать5 градусов.

·              Вызывается люфт увеличенными зазорами между деталями рулевого управления, появляющимися в результате износа в процессе эксплуатации. При наличии люфта в зацеплении ясно и четко почувствуются толчки и стуки. Эти неисправности необходимо устранять.

Сегодня невозможно представить нашу жизнь без автомобильного транспорта. Количество машин на дорогах растет с каждым днем, как и, к сожалению, число проблем, возникающих из-за некачественного производства автомобилей, используемых в них запчастей, либо по вине самих владельцев машин, которые нередко не имеют достаточных знаний по уходу за автомобилем. Ремонт рулевого управления - одна из распространенных проблем, с которой приходится сталкиваться специалистам нашего сервисного центра. Стоит ли говорить о том, насколько важна исправность рулевого механизма для безопасности водителя и других участников дорожного движения. Исправное рулевое управление позволяет автомобилю устойчиво держать направление движения, а водителю - бесшумно и беспрепятственно управлять машиной.

Чтобы понять, какого рода ремонт рулевого управления нужно произвести, необходимо знать устройство этого механизма. В его состав входят такие элементы, как рулевое колесо, рулевая колонка, зубчато-реечный рулевой механизм, рулевые тяги и демпфер рулевого управления. Ремонт рулевого управления зависит от модели автомобиля и состава его оборудования. Большинство современных автомобилей имеет гидроусилитель руля, предназначение которого - снижений усилий управления, необходимых для поворота рулевого колеса. Серво систему составляют гидравлический насос, расширительный бачок и трубопровод. Гидравлическим насосом жидкость засасывается из расширительного бачка в рулевой механизм. В нем узел регулятора и рабочий поршень поддерживают движение управления.

Остановимся на основных причинах, приводящих к ремонту рулевого управления. Первая - возникновение поломок в результате эксплуатации автомобиля. Так, например, могут меняться углы установки передних колес машины, давление в шинах, возникать зазоры в редукторе рулевого механизма, подшипниках колес и шаровых пальцах, нарушаться равновесие передних колес, ослабевать крепление рулевого механизма, рычагов или шарниров, деформироваться детали рулевого привода. Эти поломки, сигнализирующие о необходимости срочного ремонта рулевого управления, могут стать причиной появления стуков, виляния колес, непроизвольного изменения направления движения машины, разного рода шумов, а также увеличения свободного хода рулевого колеса и появления визга шин автомобиля при его движении на повороте. Специалисты, занимающиеся ремонтом рулевого управления, выделяют и другие причины - неаккуратная езда водителей по разбитым дорогам, отсутствие контроля за уровнем жидкости в системе. Также вызывать неисправности рулевой рейки могут длительные путешествия с большими зазорами в рулевых шарнирах.

Одна из распространенных проблем, требующая ремонта рулевого управления, - это неисправность рулевых редукторов и рулевых реек. Нередко поломки системы гидравлического усиления рулевого управления автомобиля, в быту называемой ГУР, возникают из-за незнания водителями элементарных правил пользования машиной. Как, например, того, что нельзя долго задерживать руль в крайнем положении.

Можно выделить такие признаки повреждения рейки, которые говорят о необходимости ремонта рулевого управления: тугое вращение рулевого колеса, шум насоса или течь масла из гидроусилителя, стук передней подвески. Проблемы с гидроусилителем могут вызвать следующие проблемы: рывки и заедания руля при повороте колес, запоздалую реакцию колес на вращение рулевого колеса, затрудненное вращение руля в одном направлении и свободное - в обратном и другие. Наши специалисты проведут грамотную и профессиональную диагностику и ремонт рулевого управления, оперативно выявив причину неисправностей.

Замена рулевых тяг и наконечников

Перед снятием боковых тяг обратите внимание на то, как она установлена. Длинный наконечник - внешний - присоединяется к поворотному кулаку, а короткий - внутренний - соединяется с сошкой. Средняя тяга выпуклой стороной обращена к двигателю.

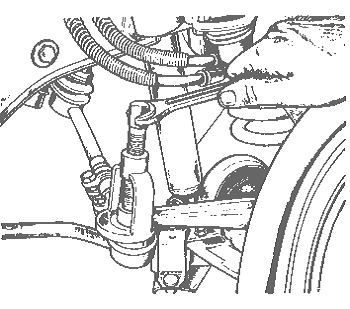

Расшплинтуйте и отверните гайки, которыми шаровые пальцы боковых тяг крепятся к рычагам на поворотных кулаках. Съемником (см.рис.) выньте шаровые пальцы из конических гнезд на рычагах. Расшплинтуйте и отверните гайки крепления шаровых пальцев средней и боковых тяг к сошке и к маятниковому рычагу. Пользуясь съемником, выньте пальцы из соответствующих гнезд на рычагах и снимите тяги. Устанавливайте тяги рулевого управления в порядке, обратном снятию. Все гайки шаровых пальцев затягивайте динамометрическим ключом с последующей шплинтовкой. Если вырез гайки не совпадает с отверстием под шплинт, то гайку доверните на угол, меньший 60 градусов для обеспечения шплинтовки.

Не забудьте, что после замены рулевых тяг или наконечников необходима обязательная регулировка углов установки (схождение и развал) колес.

Заливка масла в рулевой механизм

Рулевые механизмы типа "червяк-ролик" работают в масле. Дело в том, что в контакте витков червяка с гребнями ролика возникают большие усилия. При недостатке или отсутствии смазки в этом месте из-за очень большого трения будет происходить усиленный износ деталей. Кроме того, требуют смазки подшипники червяка и игольчатые подшипники, на которых вращается ролик. Для смазки деталей рулевого механизма используется обычное трансмиссионное масло. В настоящее время выпускаются много этих масел, все они годятся для рулевого механизма.

Рулевой механизм, как запчасть, может поставляться в торговую сеть как снаряженным и заправленным маслом, так и без него. В последнем случае требуется обязательная заливка масла. Заливать масло можно как после установки рулевого механизма на машину, так и до этого.

Отверните пробку, закрывающую заливное отверстие в верхней крышке. Вставьте в отверстие воронку с тонким шлангом, через которую будете производить заливку. Масло перед заливкой желательно предварительно подогреть до температуры 60-80 градусов - тогда оно менее вязкое и лучше течет. Если вы заливаете масло в рулевой механизм, установленный на машине, необходимый объем масла определяется просто: заливаете до среза заливного отверстия. Если же заливка производится в снятый механизм, нужно достаточно точно отмерить мензуркой необходимый объем масла, указанный в инструкции на автомобиль (например, для автомобиля ВАЗ это 0,215 л). Не больше и не меньше. Перелив в данном случае гораздо опаснее недолива. Рулевой механизм установлен на машине в наклонном положении. Залитое в него масло занимает не весь внутренний объем. Верхняя часть полости картера содержит воздух, который служит компенсатором температурного расширения масла и корпуса редуктора. Ведь рулевой механизм расположен в подкапотном пространстве, где возможны очень большие перепады температуры. Если вы заполните картер полностью, то масло, нагреваясь от двигателя, начнет выдавливать уплотнительные манжеты. Так что - не переливайте. Лишним маслом только кашу не испортишь.

Способы восстановления

Эффективность и качество восстановления деталей в значительной степени зависят от применяемых технологических способов их обработки.

Авторемонтное производство располагает большим количеством различных способов восстановления деталей, которые позволяют только возвратить им свойства новых, но в ряде случаев реже улучшить их.

Многочисленность технологических способов, применяемых при восстановлении деталей, объясняется разнообразием дефектов, для устранения которых они применяются. Характерными Дефектами деталей являются: износ, который обусловливает нарушение размеров, формы и взаимного положения рабочих поверхностей; механические повреждения в виде остаточных деформаций, трещин, обломов, рисок, выкрашивания, пробоин; повреждения антикоррозионных покрытий, нанесенных окраской, гальваническими и химическими способами обработки.

Основными задачами технологии восстановления деталей являются: восстановление нарушенных в процессе эксплуатации, посадок в сопряженных деталях; восстановление их механической прочности, износостойкости и антикоррозионной стойкости. Успех решения этих задач в значительной степени зависит от принятых способов восстановления деталей.

В зависимости от характера устраняемых дефектов все способы восстановления деталей подразделяются на три основные группы: восстановление деталей с изношенными поверхностями; восстановление деталей с механическими повреждениями; восстановление антикоррозионных покрытий.

Наиболее широкое применение при восстановлении автомобильных деталей получили различные виды слесарно-механической обработки. К ним относятся собственно слесарная обработка, механическая обработка, связанная с подготовкой деталей к нанесению покрытий и обработкой после их нанесения, обработка деталей под ремонтный размер, постановка дополнительных ремонтных деталей. Обработкой деталей под ремонтный размер восстанавливают геометрическую форму их рабочих поверхностей. Постановка дополнительных ремонтных, деталей обеспечивает восстановление изношенных поверхностей до размеров новых деталей.

Пластическое деформирование как способ восстановления основан на использовании пластических свойств материала деталей. Этим способом восстанавливают не только размеры деталей, но также их форму и физико-механические свойства. В зависимости от конструкции деталей применяют такте виды пластической деформации, как осадку, раздачу, обжатие, вытяжку, накатку, правку и др.

Сварка и наплавка являются самыми распространенными способами восстановления деталей, Сварку применяют; при устранении механических повреждений на деталях (трещин, пробоин и т. п.), наплавку - для нанесения покрытий с целью компенсации износа рабочих поверхностей. На ремонтных предприятиях применяют как ручные, так и механизированные способы сварки и наплавки. Среди механизированных способов наплавки наибольшее применение нашли: автоматическая электродуговая наплавка под слоем флюса и в среде защитных газов; вибродуговая и электроконтактная наплавка. В настоящее время опытную проверку проходят плазменная сварка и наплавка сварка трением, электроферромагнитная наплавка и др.

Напыление как способ восстановления деталей основан на нанесении распыленного металла на изношенные поверхности деталей. В зависимости от способа расплавления металла различают следующие виды напыления: электродуговое, газопламенное, высокочастотное и плазменное.

Восстановление деталей нанесением гальванических и химических покрытий основано на осаждении металла на поверхности деталей из растворов солей гальваническим или химическим методом.

Гальванические и химические процессы применяют при восстановлении изношенных поверхностей деталей, а также для защиты их от коррозии. В целях компенсации износа деталей наиболее часто применяют хромирование, осталивание (железнение) и химическое никелирование. Для защиты деталей от коррозии применяют гальванические процессы: хромирование, никелирование, линкование, а также химические процессы: оксидирование и фосфатирование.

Синтетические материалы (пластмассы) применяют |для компенсации износа деталей, работающих в условиях неподвижных посадок, а также при устранении механических повреждений (трещин, пробоин) в корпусных деталях.

Электрофизические методы применяют в основном при обработке деталей, восстановленных нанесением покрытий с высокой твердостью, когда применение механической обработки Нецелесообразно. К ним относятся следующие виды обработки: электроискровая, анодно-механическая и электроэрозионно-химическая.

Электроискровая обработка применяется также при наращивании поверхностей деталей с небольшим износом и для их упрочнения.

Перечисленные способы восстановления деталей нашли применение в авторемонтном производстве и обеспечивают требуемый уровень качества и надежную работу деталей в течение устеленных межремонтных сроков службы автомобилей. Необходимый уровень качества восстановленных деталей достигается за правильного выбора технологического способа, а также путем управления процессами нанесения покрытий и последующей работки деталей. Основными управляющими факторами, влияющими на качество восстановленных деталей, являются свойства исходных материалов, применяемых при нанесении покрытий, и режимы обработки.

Разборка

После снятия рулевого механизма с автомобиля необходимо слить масло из картера и зажать его в приспособлении или в тиски для разборки.

Для разборки, сборки и регулировки рулевого механизма рекомендуется применять стенд конструкции Гипроавтотранса.

К стойке (2.45) приварена поперечина 3, на которой имеются две призмы 5 и два зажимных устройства 2. На поперечине 3 имеется шкала 6 для определения люфта, рулевого колеса. Стенд укомплектован динамометром 4, которым определяют усилие поворачивания рулевого колеса.

При помощи съемника снимают рулевую сошку (2.46), затем вывертывают регулировочный винт вала рулевой сошки, снимают боковую крышку с подшипником. Вынимают вал рулевой сошки (2.47) из картера, для чего следует повернуть рулевой вал до среднего положения. Снимают нижнюю крышку картера и вынимают рулевой вал с червяком из картера.

После разборки рулевого механизма на узлы их разбирают на отдельные детали: выпрессовывают подшипник вала рулевой сошки из боковой крышки; спрессовывают червяк с вала; из картера вывертывают пробку и выпрессовывают сальник, внутреннее кольцо подшипника и втулку.

Для разборки рулевого механизма необходимо располагать следующим инструментом: гаечными ключами 14X17 мм и 32Х36 мм, а также коловоротным торцовым ключом размером 14 мм.

Ремонт деталей

Основными деталями рулевого механизма, имеющими значительный износ, являются картер, вал и червяк рулевого механизма, нижняя крышка картера, вал рулевой сошки и сошка.

Картер рулевого механизма изготовлен из алюминиевого сплава марки АЛ4 и поступает в ремонт с износом отверстий во втулках под вал рулевой сошки, под кольца нижнего и верхнего роликовых подшипников червяка.

Если диаметр отверстий во втулках под вал рулевой сошки имеет размер более 32,03 мм, то они подлежат замене. Номинальный размер диаметра отверстий во втулках равен 32+°>027 мм.

Износ отверстия под кольцо нижнего роликового подшипника устраняют наплавкой в аргоне с последующей механической обработкой до номинального размера 58+° мм. Допустимый размер отверстия без ремонта равен 58,12 мм.

Номинальный размер отверстия под кольцо верхнего роликового подшипника равен 49+°f мм, а допустимый без ремонта - 49,24 мм. Не исключена возможность устранения износа отверстия постановкой втулки.

Картер рулевого механизма с трещинами и обломами подлежит выбраковке.

После обработки несоосность поверхностей отверстий должна быть не более 0,03 мм.

Вал рулевого механизма. Износ шейки вала, изготовленного из бесшовной стальной трубы марки 35, устраняется наплавкой в углекислом газе с последующей механической обработкой до номинального размера 20+0-05 мм. Допустимый без ремонта размер шейки должен быть не менее 19,95 мм. Износ конической поверхности рулевого вала устраняется также наплавкой в углекислом газе с последующей механической обработкой, выдерживая конусность 1:12. При этом смещение конусного калибра с большим диаметром 19,95 мм должно быть в пределах 40,9- 41,0 от торца резьбового конца вала. При срыве резьбы на конце вала она восстанавливается наплавкой в углекислом газе. Номинальный размер резьбы М16Х1 (кл. 2). Допускается устранение износа на конической поверхности вала хромированием.

Червяк рулевого механизма изготовлен из легированной стали <#"565261.files/image021.gif">.

Заливка масла в рулевой механизм

Рулевые механизмы типа "червяк-ролик" работают в масле. Дело в том, что в контакте тех самых витков червяка с гр - ми ролика возникают большие усилия. При недостатке или отсутствии смазки в этом месте из-за очень большого трения будет происходить усиленный износ деталей. Кроме того, требуют смазки подшипники червяка и игольчатые подшипники, на которых вращается ролик. Для смазки деталей рулевого механизма используется обычное трансмиссионное масло. В настоящее время выпускается много этих масел, все они годятся для рулевого механизма. Рулевой механизм, как запчасть, может поставляться в торговую сеть как снаряженным и заправленным маслом, так и без него. В последнем случае требуется обязательная заливка масла. Заливать масло можно как после установки рулевого механизма на машину, так и до этого. Количество масла для автомобиля ВАЗ это 0,215 л. Не больше и не меньше. Перелив в данном случае гораздо опаснее недолива. Рулевой механизм установлен на машине в наклонном положении. Залитое в него масло занимает не весь внутренний объем. Верхняя часть полости картера содержит воздух, который служит компенсатором температурного расширения масла и корпуса редуктора. Ведь рулевой механизм расположен в подкапотном пространстве, где возможны очень большие перепады температуры.

4. Материалы деталей и их технологические свойства

Основные свойства пластмасс

Плотность. Плотность различных пластмасс колеблется от 0,9 до 2,2 г/см³. В среднем пластмассы в два раза легче алюминия, в 5-7 раз легче стали, меди, свинца, бронзы и т. д. Особый класс представляют собой пено- и поропласты с очень малой плотностью (0,02-0,1 г/см³) и малой теплопроводностью (1,5-0,5 ккал/сек x град x 10^-4).

Физико-механические свойства. Пластмассы представляют собой материалы с разнообразными физико-механическими свойствами: от жестких материалов, напоминающих керамику, дерево, кость, до гибких, упругих, резиноподобных.

Коррозионная стойкость. Основные виды пластмасс, в отличие от металлов, противостоят не только атмосферной коррозии, но и воздействию различных кислот, щелочей, солей, растворителей.

Фрикционные свойства и стойкость к износу. Многие пластмассы отличаются низким коэффициентом трения и весьма малым износом. Текстолит, древесно-слоистые пластики и капрон заменяют бронзу и баббит в подшипниках и других узлах трения. Линолеум из поливинилхлоридной смолы очень хорошо противостоит износу. Некоторые пластмассы имеют большой коэффициент трения и применяются в тормозных устройствах.

Износоустойчивость капрона выше, чем у бронзы и баббита, при смазке в 10-20 раз, при сухом трении в 100-160 раз.

Диэлектрические свойства. Большинство пластмасс - хорошие диэлектрики, т. е. плохо или совсем не проводят электрический ток, причем некоторые из них известны как лучшие диэлектрики современной техники, а в высокочастотных устройствах радиосвязи, телевидения, генераторах токов высокой частоты они незаменимы.

Оптические свойства. Некоторые пластмассы по праву носят название органических стекол (полиметилметакрилат, полистирол, поликарбонат). Они бесцветны, прозрачны, способны пропускать лучи света с широким диапазоном волн, в том числе и ультрафиолетовые, и значительно превосходят в этом отношении силикатные стекла. Например, полиметилметакрилатное органическое стекло пропускает 73,5% ультрафиолетовых лучей, а силикатное - всего 1 - 3%. Эти пластмассы незаменимы в оптической промышленно-П1 и машиностроении, где необходимы прозрачные детали.

Внешний вид. Большинство пластмасс и изделия из них имеют твердую, слепящую поверхность. Изделия из пластмасс не нуждаются в лакировке, а также поверхностном окрашивании, так и процессе производства путем добавления различных пигментов можно получить любые цвета и оттенки изделий, в том числе и многоцветные имитации натуральных камней, кожи, перламутра. Пластмассы могут быть декорированы бумагой и тканью.

Простота переработки в изделия. Главное преимущество пластмасс - возможность формования из них изделий при помощи разнообразных методов: простого литья, литья под давлением, прессования, каландирования, экструзии и др. Трудоемкость изготовления самых сложных деталей из пластмасс ничтожна по сравнению с трудоемкостью изготовления изделий из других материалов механической обработкой.

Коэффициент использования материала при переработке пластмасс 0,95-0,98, а у металлов при механической обработке 0,2-0,6, при литье 0,6-0,8.

Доступность сырья. Синтетические пластмассы получают путем химических превращений (на основе реакции поликонденсации или полимеризации) из простых химических веществ, которые, в свою очередь, получают из столь доступных видов сырья, как уголь, нефть, воздух, известь и т. д. Отечественная сырьевая база для получения органических синтетических материалов практически неисчерпаема.

Одновременно с перечисленными выше ценными свойствами пластмассам присущи и некоторые недостатки.

Низкая теплостойкость. Основные группы пластмасс могут удовлетворительно работать лишь в сравнительно небольшом интервале температур: от - 60 до +120° С. Рабочие температуры пластмасс на основе кремнийорганических полимеров и фторопластов гораздо выше (200°С и более).

Низкая теплопроводность. Теплопроводность пластических масс в 500-600 раз ниже теплопроводности металлов, что вызывает значительные трудности при их применении в узлах и деталях машин, где необходим быстрый отвод тепла.

Для повышения теплопроводности пластмасс иногда прибегают к применению теплопроводящих наполнителей (графита, металлических порошков и др.).

Низкая твердость. Твердость по Бринеллю колеблется в интервале 6-60 кгс/мм..

Ползучесть. Это свойство у пластмасс, особенно термопластов, выражено гораздо сильнее, чем у металлов, что необходимо учитывать при конструировании деталей.

Прочность. Механическая прочность самых жестких пластмасс (стеклопластиков) в 1,2-1,5 раза меньше, чем у металлов.

Старение. Пластмассы изменяют свои свойства под действием нагрузки, тепла, влаги, света, воды, при длительном пребывании в атмосферных условиях.

Техническая медь
