Звуковые сигналы BIOS
Содержание
Введение 2
BIOS 3
Загрузка с помощью BIOS 8
Звуковые сигналы BIOS 10
Заключение 15
Список литературы 16
Введение
Каждому пользователю случалось слышать как из системного блока, при
загрузке, доноситься писк, чаще один. Или когда программное обеспечение не
загружается, по каким-то причинам, а из системного блока звучит чуть ли не
целая гамма различных звуков. У всех в этот момент возникает вопрос - «что
происходит и как понять, что от меня добивается мой компьютер??».
Зачастую дело кончается увлекательным походом в ремонтную мастерскую. Но
можно разобраться в проблеме и самостоятельно. Действительно, разработчики
позаботились обо всех пользователях, дав нашему компьютеру свой язык, порой
даже не понятный для рядовых пользователей, с помощью которого он может
сообщить о некоторых неполадках. Ведь зная проблему её легче решить, притом,
что неполадки бывают незначительны. Но в мастерской вам, конечно, не скажут
что, например, кабель от клавиатуры отошел.
Цель данной работы разобраться, что же такое BIOS, как он работает, какие
и для чего он издает звуковые сигналы.
BIOS
BIOS
(basic input/output system - «базовая система ввода-вывода») - реализованная в
виде микропрограмм
<#"565153.files/image001.gif">
6) SLIC (Software Licensing Description Table)
С
выходом операционной системы Windows Vista, производители компьютеров стали
внедрять в BIOS SLIC-таблицу (ACPI
<#"565153.files/image002.gif">

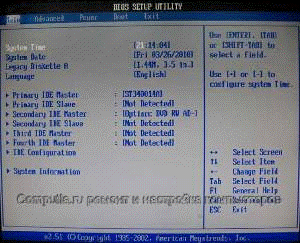

Так
выглядит меню настройки Ami BIOS
Так
же хотелось бы сказать, что даже один вид БИОСа всегда немного различаются в
зависимости от вашей материнской платы, так как все они различны по
функциональности то и настройки у них могут быть разными. У каждой модели
материнской платы свой уникальный БИОС, Но основные настройки всегда идентичны.
Загрузка с
помощью BIOS
После
включения персонального компьютера
<#"565153.files/image004.gif">
Часть
экрана с инициализированными компонентами материнской платы и подключенными
периферийными устройствами
<http://ru.wikipedia.org/wiki/%D0%9F%D0%B5%D1%80%D0%B8%D1%84%D0%B5%D1%80%D0%B8%D0%B9%D0%BD%D0%BE%D0%B5_%D1%83%D1%81%D1%82%D1%80%D0%BE%D0%B9%D1%81%D1%82%D0%B2%D0%BE>.
В нижней части экрана видна таблица настроенных Plug-and-Play устройств
Звуковые
сигналы BIOS
Каждый раз при загрузке компьютера происходит первоначальная проверка с
помощью программ, записанных в микросхеме BIOS. При возникновении какого-либо
сбоя во время проверки BIOS, как правило, выдает информацию, которая может
помочь определить причину неисправности.
Кроме вывода информации на экран монитора, используется, так же, звуковой
сигнал, воспроизводимый через встроенный динамик компьютера. Звуковые сообщения
могут различаться по продолжительности, комбинациям и высоте тона в зависимости
от версии BIOS, установленной на компьютере.
IBM BIOS
|
Характер звуковых сигналов
|
Расшифровка сигнала
|
|
1 короткий
|
Успешный POST
|
|
1 сигнал и пустой экран
|
Неисправна видеосистема
|
|
2 коротких
|
Неисправна видеосистема (не
подключен монитор)
|
|
3 длинных
|
Неисправна материнская
плата (ошибка контроллера клавиатуры)
|
|
1 длинный, 1 коро-ткий
|
Неисправна материнская
плата
|
|
1 длинный, 2 коро-тких
|
Неисправна видеосистема
(Mono/CGA)
|
|
1 длинный, 3 коро-тких
|
Неисправна видеосистема
(EGA/VGA)
|
|
Повторяющийся короткий
|
Неисправности связаны с
блоком питания
|
|
Непрерывный
|
Проблемы с блоком питания
|
|
Отсутствует
|
Неисправен блок питания
|
BIOS
|
Характер звуковых сигналов
|
Расшифровка сигнала
|
|
1 короткий
|
Успешный POST
|
|
2 коротких
|
Обнаружены незначительные
ошибки. На экране монитора появляется предложение войти в программу CMOS
Setup Utility и исправить ситуацию. Проверьте надежность крепления шлейфов в
разъемах жесткого диска и материнской платы.
|
|
3 длинных
|
Ошибка контроллера
клавиатуры
|
|
1 короткий, 1 дли-нный
|
Ошибка оперативной памяти
(RAM)
|
|
1 длинный, 2 коро-тких
|
Ошибка видеокарты
|
|
1 длинный, 3 коро-тких
|
Ошибка при инициализации
клавиатуры или Ошибка видеокарты
|
|
1 длинный, 9 коро-тких
|
Ошибка при чтении из ПЗУ
|
|
Повторяющийся короткий
|
Проблемы с блоком питания
|
|
Повторяющийся длинный
|
Проблемы с ОЗУ
|
|
Повторяющаяся
высокая-низкая частота
|
Проблемы с CPU
|
|
Непрерывный
|
Проблемы с блоком питания
|
BIOS
|
Характер звуковых сигналов
|
|
1 короткий
|
Ошибок не обнаружено ПК
исправен
|
|
1 длинный, 1 коро-ткий
|
Проблемы с блоком питания
|
|
2 коротких
|
Ошибка чётности RAM или вы
забыли выключить сканер или принтер
|
|
3 коротких
|
Ошибка в первых 64 КБ RAM
|
|
4 коротких
|
Неисправность системного
таймера
|
|
5 коротких
|
Проблемы с процессором
|
|
6 коротких
|
Ошибка инициализации
контроллера клавиатуры
|
|
7 коротких
|
Проблемы с материнской
платой
|
|
8 коротких
|
Ошибка памяти видеокарты
|
|
9 коротких
|
Контрольная сумма BIOS
неверна
|
|
10 коротких
|
Ошибка записи в CMOS
|
|
11 коротких
|
Ошибка кэша, расположенного
на системной плате
|
|
1 длинный, 2 коро-тких
|
Ошибка видеокарты
(Mono-CGA)
|
|
1 длинный, 3 коро-тких
|
Ошибка видеокарты (EGA-VGA)
|
|
1 длинный, 8 коро-тких
|
Проблемы с видеокартой или
не подключён монитор
|
|
Отсутствует
|
Неисправность процессора.
|
базовый система ввод вывод звуковой компьютер
AST BIOS
|
Характер звуковых сигналов
|
Расшифровка сигнала
|
|
1 короткий
|
Ошибка при проверке
регистров процессора. Неисправность процессора
|
|
2 коротких
|
Ошибка буфера клавиатурного
контроллера. Неисправность клавиатурного контроллера.
|
|
3 коротких
|
Ошибка сброса клавиатурного
контроллера. Неисправность клавиатурного контроллера или системной платы.
|
|
4 коротких
|
Ошибка связи с клавиатурой.
|
|
5 коротких
|
Ошибка клавиатурного ввода.
|
|
6 коротких
|
Ошибка системной платы.
|
|
9 коротких
|
Несовпадение контрольной
суммы ПЗУ BIOS. Неисправна микросхема ПЗУ BIOS.
|
|
10 коротких
|
Ошибка системного таймера.
Системная микросхема таймера неисправна.
|
|
11 коротких
|
Ошибка чипсета.
|
|
12 коротких
|
Ошибка регистра управления
питанием в энергонезависимой памяти.
|
|
1 длинный
|
Ошибка контроллера DMA 0.
Неисправна микросхема контроллера DMA канала 0.
|
|
1 длинный, 1 коро-ткий
|
Ошибка контроллера DMA 1.
Неисправна микросхема контроллера DMA канала 1.
|
|
1 длинный, 2 коро-тких
|
Ошибка гашения обратного
хода кадровой развёртки. Возможно, неисправен видеоадаптер.
|
|
1 длинный, 3 коро-тких
|
Ошибка в видеопамяти.
Неисправна память видеоадаптера.
|
|
1 длинный, 4 коро-тких
|
Ошибка видеоадаптера.
Неисправен видеоадаптер.
|
|
1 длинный, 5 коро-тких
|
Ошибка памяти 64K.
|
|
1 длинный, 6 коро-тких
|
Не удалось загрузить
векторы прерываний. BIOS не смог загрузить векторы прерываний в память
|
Не удалось инициализировать
видеооборудование.
|
|
1 длинный, 8 коро-тких
|
Ошибка видеопамяти.
|
Phoenix BIOSкоды представлены в количестве звуковых сигналов. Например,
1-1-2 означает 1 звуковой сигнал, пауза, 1 звуковой сигнал, пауза, и 2 звуковых
сигнала.
|
Характер звуковых сигналов
|
Расшифровка сигнала
|
|
1-1-2
|
|
|
1-1-3
|
Ошибка записи/чтения данных
в/из CMOS-памяти.
|
|
1-1-4
|
Обнаружена ошибка при
подсчете контрольной суммы содержимого BIOS.
|
|
1-2-1
|
Ошибка инициализации
материнской платы.
|
|
1-2-2 или 1-2-3
|
Ошибка инициализации
контроллера DMA.
|
|
1-3-1
|
Ошибка инициализации схемы
регенерации оперативной памяти.
|
|
1-3-3 или 1-3-4
|
Ошибка инициализации первых
64 Кбайт оперативной памяти.
|
|
1-4-1
|
Ошибка инициализации
материнской платы.
|
|
1-4-2
|
Ошибка инициализации
оперативной памяти.
|
|
1-4-3
|
Ошибка инициализации
системного таймера.
|
|
1-4-4
|
Ошибка записи/чтения в/из
одного из портов ввода/вывода.
|
|
2-1-1
|
Обнаружена ошибка при
чтении/записи 0-го бита (в шестнадцатеричном представлении) первых 64 Кбайт
ОЗУ
|
|
2-1-2
|
Обнаружена ошибка при
чтении/записи 1-го бита (в шестнадцатеричном представлении) первых 64 Кбайт
ОЗУ
|
|
2-1-3
|
Обнаружена ошибка при
чтении/записи 2-го бита (в шестнадцатеричном представлении) первых 64 Кбайт
ОЗУ
|
|
2-1-4
|
Обнаружена ошибка при
чтении/записи 3-го бита (в шестнадцатеричном представлении) первых 64 Кбайт
ОЗУ
|
|
2-2-1
|
Обнаружена ошибка при
чтении/записи 4-го бита (в шестнадцатеричном представлении) первых 64 Кбайт
ОЗУ
|
|
2-2-2
|
Обнаружена ошибка при
чтении/записи 5-го бита (в шестнадцатеричном представлении) первых 64 Кбайт
ОЗУ
|
|
2-2-3
|
Обнаружена ошибка при
чтении/записи 6-го бита (в шестнадцатеричном представлении) первых 64 Кбайт
ОЗУ
|
|
2-2-4
|
Обнаружена ошибка при
чтении/записи 7-го бита (в шестнадцатеричном представлении) первых 64 Кбайт
ОЗУ
|
|
2-3-1
|
Обнаружена ошибка при
чтении/записи 8-го бита (в шестнадцатеричном представлении) первых 64 Кбайт
ОЗУ
|
|
2-3-2
|
Обнаружена ошибка при
чтении/записи 9-го бита (в шестнадцатеричном представлении) первых 64 Кбайт
ОЗУ
|
|
2-3-3
|
Обнаружена ошибка при
чтении/записи 10-го бита (в шестнадцатеричном представлении) первых 64 Кбайт
ОЗУ
|
|
2-3-4
|
Обнаружена ошибка при
чтении/записи 11-го бита (в шестнадцатеричном представлении) первых 64 Кбайт
ОЗУ
|
|
2-4-1
|
Обнаружена ошибка при
чтении/записи 12-го бита (в шестнадцатеричном представлении) первых 64 Кбайт
ОЗУ
|
|
2-4-2
|
Обнаружена ошибка при
чтении/записи 13-го бита (в шестнадцатеричном представлении) первых 64 Кбайт
ОЗУ
|
|
2-4-3
|
Обнаружена ошибка при
чтении/записи 14-го бита (в шестнадцатеричном представлении) первых 64 Кбайт
ОЗУ
|
|
2-4-4
|
Обнаружена ошибка при
чтении/записи 15-го бита (в шестнадцатеричном представлении) первых 64 Кбайт
ОЗУ
|
|
3-1-1
|
Ошибка инициализации
второго канала DMA.
|
|
3-1-2 или 3-1-4
|
Ошибка инициализации
первого канала DMA.
|
|
3-2-4
|
Ошибка инициализации
контроллера клавиатуры.
|
|
3-3-4
|
Ошибка инициализации
видеопамяти.
|
|
3-4-1
|
Возникли серьёзные проблемы
при попытке обращения к монитору.
|
|
3-4-2
|
|
4-2-1
|
Ошибка инициализации
системного таймера.
|
|
4-2-2
|
Тестирование завершено.
|
|
4-2-3
|
Ошибка инициализации
контроллера клавиатуры.
|
|
4-2-4
|
Критическая ошибка при
переходе центрального процессора в защищенный режим.
|
|
4-3-1
|
Ошибка инициализации
оперативной памяти.
|
|
4-3-2
|
Ошибка инициализации
первого таймера.
|
|
4-3-3
|
Ошибка инициализации
второго таймера.
|
|
4-4-1
|
Ошибка инициализации одного
из последовательных портов.
|
|
4-4-2
|
Ошибка инициализации
параллельного порта.
|
|
4-4-3
|
Ошибка инициализации
математического сопро-цессора.
|
|
Длинные, непре-кращающиеся
сигналы
|
Неисправна материнская
плата.
|
|
Звук сирены с высокого на
низкую частоту
|
Неисправна видеокарта,
проверить электролитические емкости, на утечку или заменить все на новые
заведомо исправные.
|
|
Непрерывный сигнал
|
Неподключен (неисправен)
кулер CPU.
|
Заключение
Мы
выяснили, что BIOS - это «базовая система ввода-вывода» реализованная в виде
микропрограмм <http://ru.wikipedia.org/wiki/%D0%9C%D0%B8%D0%BA%D1%80%D0%BE%D0%BF%D1%80%D0%BE%D0%B3%D1%80%D0%B0%D0%BC%D0%BC%D0%B0>
часть системного
<http://ru.wikipedia.org/wiki/%D0%A1%D0%B8%D1%81%D1%82%D0%B5%D0%BC%D0%BD%D0%BE%D0%B5_%D0%BF%D1%80%D0%BE%D0%B3%D1%80%D0%B0%D0%BC%D0%BC%D0%BD%D0%BE%D0%B5_%D0%BE%D0%B1%D0%B5%D1%81%D0%BF%D0%B5%D1%87%D0%B5%D0%BD%D0%B8%D0%B5>
программного обеспечения
<http://ru.wikipedia.org/wiki/%D0%9F%D1%80%D0%BE%D0%B3%D1%80%D0%B0%D0%BC%D0%BC%D0%BD%D0%BE%D0%B5_%D0%BE%D0%B1%D0%B5%D1%81%D0%BF%D0%B5%D1%87%D0%B5%D0%BD%D0%B8%D0%B5>.
При включении компьютера программа инициализации BIOS
<http://ru.wikipedia.org/wiki/BIOS> с помощью программы POST
<http://ru.wikipedia.org/wiki/POST_%28%D0%B0%D0%BF%D0%BF%D0%B0%D1%80%D0%B0%D1%82%D0%BD%D0%BE%D0%B5_%D0%BE%D0%B1%D0%B5%D1%81%D0%BF%D0%B5%D1%87%D0%B5%D0%BD%D0%B8%D0%B5%29>
проверяет, что устройства компьютера работают корректно и инициализирует их,
после чего отдает управление операционной системе. У неподготовленного
пользователя BIOS может вызвать огромное замешательство, а если
компьютер издает во время загрузки или работы непонятные звуки, то у
среднестатистических пользователей начинается паника. Чаще всего такие сигналы
издает BIOS. Эти сигналы предназначены для помощи техническим
специалистам, т. к. все сигнал означают свою неполадку в работе ПК. Эти сигналы
указывают нам на место, причину и свойства неисправности. С помощью них,
подготовленный пользователь, либо технический специалист, сразу определит и
исправит неполадку.
Список
литературы
1. Евгений Панкратов Операционная система MS-DOS 6.22:
Справочное пособие - 2 изд..- М.: Познавательная книга плюс, 2002. - С.224.
2. Скотт Мюллер Модернизация и ремонт ПК = Upgrading
and Repairing PCs - 17 изд.- М.: «Вильямс», 2007. - С.443-498.
3. Степаненко О. С.
Настройка персонального компьютера. Установки BIOS. Самоучитель - 2 изд..- М.: «Диалектика»
<http://ru.wikipedia.org/w/index.php?title=%D0%94%D0%B8%D0%B0%D0%BB%D0%B5%D0%BA%D1%82%D0%B8%D0%BA%D0%B0_%28%D0%B8%D0%B7%D0%B4%D0%B0%D1%82%D0%B5%D0%BB%D1%8C%D1%81%D1%82%D0%B2%D0%BE%29&action=edit&redlink=1>,
2007. - С.480.
Ресурсы
интернет:://www.umopit.ru/CompLab/BIOSbeeps.htm://www.kompsekret.ru/problem/bios.htm://alfa-kbr.ucoz.ru/publ/signaly_bios/1-1-0-2://www.upweek.ru/bios-po-punktam.html
