Разработка структурной схемы МПС
Для построения
структурной схемы МПС необходимо рассчитать количество микросхем ОЗУ, ПЗУ, а
также периферийных микросхем: DUART (Dual Asynchronous Receiver/Transmitter - двойной асинхронный приёмопередатчик) и PI/T - программируемый параллельный
интерфейс-таймер.
Так как объем ОЗУ
равен 110 Кб, а ПЗУ - 165 Кб, то необходимо использовать два слоя для ОЗУ и три
слоя для ПЗУ. Каждый слой состоит из 4-х микросхем памяти ёмкостью 64Кх8 бит
каждая, что позволяет производить обработку операндов различной размерности -
байт, слово и длинное слово.
Для обеспечения
заданного исходными данными 4 последовательных каналов передачи и 4 каналов
приема необходимо 2 микросхемы DUART (по два канала передачи и приема в каждой).
Для обеспечения
заданного исходными данными 6 параллельных каналов ввода и 6 параллельных
каналов вывода необходимо 6 микросхем PI/T, т.к. для передачи или приема могут используются порты А и В, а
порт С может использоваться для управления таймером и прерываниями.
Выбор необходимых
слоев ОЗУ, ПЗУ, микросхем последовательного или параллельного интерфейсов, а
также микросхем таймеров, производится с помощью дешифраторов.
Структурная схема
МПС MC68000 состоит из элементов:
– CPU - микропроцессор MC68000;
– ГТИ -
генератор тактовых импульсов;
– RAM - Оперативное запоминающее устройство (ОЗУ);
– ROM - Постоянное запоминающее устройство (ПЗУ);
– DUART
- двойной асинхронный приемопередатчик;
– PI/T - программируемый параллельный интерфейс-таймер.
– FPGA
- программируемая логическая схема.
Структурная схема
любого МП комплекта сводится к отображению функционально законченных узлов в
виде прямоугольников и отображению их соединений между собой только основными
сигналами.
2.
Разработка принципиальной схемы МПС
.1 Блок
микропроцессора
В качестве
центрального процессора в данной курсовой работе используется процессор фирмы Motorola MC68000. Он имеет 16 -
разрядную шину данных и 24-разрядную шину адреса. На рис. 2.1 приведена схема
подключения микропроцессора к шинам проектируемой МПС.

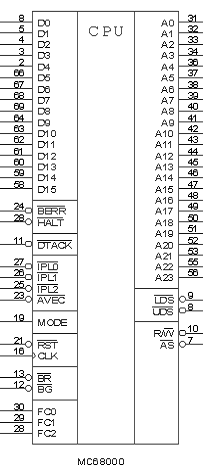

Рис. 2.1 - Схема
микропроцессора
Системные сигналы. CLK - тактовый сигнал синхронизации, период которого определяет
продолжительность такта машинного цикла. CLK согласовывает во времени
функционирование узлов и блоков МП и сопровождает обмен в МПС.
Внешний сигнал
системного сброса
=
0 вызовет системное прерывание выполнения текущей программы, а содержимое
регистров адреса и данных обнуляется. В регистре признаков SR устанавливается
значения флажка S = 1 (режим супервизора), а другие флажки приобретают значение
0. Внешний сигнал обычно
формируется во время включения питания или при нажатия клавиши сброса. Сигнал =
0 формируется также при выполнении привилегированной команды RESET, которая
переводит к начальному состоянию другие устройства МПС. Входной сигнал
=
0 останавливает выполнение текущей программы, переводит выводы А23…А1,
D15…D0 в высокоимпедансное состояние (третье состояние),
а выходы управляющих сигналов - к неактивному состоянию. С аналогичной реакцией
МП формирует исходный сигнал =0 при двойной ошибки
шины (двукратное поступление сигнала
= 0), выход из
состояния остановки происходит при поступлении внешнего сигнала =
0 или прерывания. Сигнал ошибки обращения к шине = 0 формируется
контролером шины.
Сигналы управления
обменом.
-
адресный строб, который своим активным уровнем = 0 в тактах S0
и S1 в цикле обмена сопровождает адрес на ША.
-
сигнал, который определяет направление обмена по ШД: ввод в МП (чтение) - при =
1; вывод из МП (запись), если = 0.
(передача
старшего байта),
(передача
младшего байта) - сигналы, которые определяют размер данных на ШД. =
0,
=
0 определяют передачу слова. Младший байт передается, если =
1 и =
0, старший - =
0, =
1. Входной сигнал готовности к обмену
= 0 поступает, если
периферийное устройство или память - объекты обращения - готовы к обмену. Иначе
- =
1.
Сигналы управления
захватом шины. Эти сигналы определяют порядок использования системной шины
устройствами системы. В режиме захвата шины МП отсоединяется от шины, а
управление обменом осуществляет другое устройство. Чаще всего - это режим
прямого доступа к памяти (ПДП), когда осуществляется обмен между основной
памятью (ОП) и каким-нибудь внешним устройством без участия МП.
-
входной сигнал запроса от внешнего устройства на захватывание шины. Если =
0, МП завершает текущий цикл обмена, приостанавливает выполнения команды и
переводит выводы А23…А1, D15…D0 в
высокоимпедансное состояние, а выходы управляющих сигналов - к неактивному
состоянию.
-
исходный сигнал разрешения захватывания шины, который приобретает значение =
0 после разъединения МП с шиной.
- входной сигнал
подтверждения захватывания шины. После получения = 0 устройство, которое
требовало разрешения на захватывание шины, присылает к МП сигналы =
0, отменяет запрос на захватывание ( = 1) и переходит к
управлению шиной. После завершения обмена указанное устройство присылает сигнал
=
1. Затем МП переходит к выполнению прерванной команды.
Сигналы FC2…FC0.
Трехразрядный код FC2…FC0 определяет тип выполняемого
цикла. Соответствующие комбинации битов указанного кода используются для
распределения банков данных между супервизором и пользователем, формирования
сигнала подтверждения прерывания
.
Поскольку выводы
шины данных процессора обладают низкой нагрузочной способностью, то при большом
количестве периферийных внешних устройств возможны сбои в работе процессора и
возможен перегрев с последующим выходом из строя. Для исключения этой ситуации
шину необходимо буферизировать (усиливать). В качестве буферных устройств можно
использовать микросхемы 74F245. На рисунке 2.2 приведена схема буферизации шины данных.
Рисунок 2.2 - Схема
буферизации шины данных
2.2
Блок памяти
В качестве
микросхемы для ОЗУ в курсовой работе используется микросхема статического ОЗУ AMC21С512. Она представляет
собой маломощное запоминающее устройство емкостью 64Кх8, выполненное по CMOS технологии и полностью
совместима с уровнями ТТЛ. Принципиальное обозначение показано на рис. 2.3. Она
имеет вход выборки микросхемы СЕ и вход разрешения выдачи данных ОЕ. Также
имеется вход запись / чтение R/W. Работу микросхемы поясняет таблица 2.1.

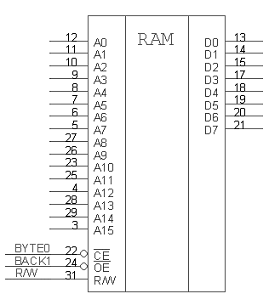

Рисунок 2.3 - Банк
ОЗУ на микросхеме AMC21С512
Таблица 2.1 -
Таблица работы микросхемы ОЗУ AMC21С512
|
Режим
|
R/W
|
СЕ
|
ОE
|
Операция ввода / вывода
|
|
Не выбрана
|
X
|
1
|
X
|
Высокоимпедансное состояние
|
|
Запрет выхода
|
X
|
0
|
1
|
Высокоимпедансное состояние
|
|
Чтение
|
1
|
0
|
0
|
Считывание
|
|
Запись
|
0
|
X
|
Запись
|
X - любой сигнал (0 или 1)
В качестве
микросхемы для ПЗУ в курсовой работе используется микросхема AMC27C512. Она представляет собой
маломощное запоминающее устройство емкостью 64Кх8 и полностью совместима с
уровнями ТТЛ. Условное графическое обозначение показано на рис. 2.4. Она имеет
вход выборки микросхемы CS и один вход разрешения выдачи данных ОЕ. Работу микросхемы
поясняет таблица 2.2.
Рисунок 2.4 - Блок
ПЗУ AMC27C512
Таблица 2.2 -
Таблица работы микросхемы ПЗУ AMC27C512
|
Режим
|
СЕ
|
ОЕ
|
D0-D7
|
|
Не выбрана
|
1
|
X
|
Высокоимпедансное состояние
|
|
Запрет выхода
|
0
|
1
|
Высокоимпедансное состояние
|
|
Чтение
|
0
|
0
|
Считывание
|
Поскольку шина данных
микропроцессора 16-ти разрядная, то запись длинного слова производится за два
цикла шины. Выбор нужного числа разрядов осуществляется соответствующей
обработкой сигналов UDS# и LDS#. Управляющий сигнал R/W подаётся на блок ОЗУ, и определяет производится запись или
чтение.
2.3
Блок параллельного интерфейса / таймера
Согласно исходным
данным к разработанной микропроцессорной системе необходимо подключить
периферийные устройства - последовательные порты ввода-вывода (DUART) и параллельные порты
ввода-вывода (PI). Для этого используются имеющиеся в микропроцессорном комплекте
микросхемы сдвоенного универсального асинхронного последовательного
приёмопередатчика МС68681 и параллельный интерфейс / таймер МС68230. Микросхема
МС 68230 включает в себя:
– 3 многофункциональных
восьмиразрядных порта;
– многофункциональный
24-разрядный таймер с возможностью использования пяти разрядного предделителя;
– устройство
управления режимами работы;
– логику
прямого доступа к памяти;
– логику
управления прерываниями.
Функциональное
обозначение МС68230 представлено на рис. 2.5, назначение выводов в табл. 2.3.
Таблица 2.3 -
Назначение выводов микросхемы МС 68230
|
Наименование вывода
|
Функциональное назначение вывода
|
Примечание
|
|
D7 - D0
|
Шина данных.
|
-
|
|
DTACK
|
Подтверждение передачи данных.
|
-
|
|
R/W
|
Чтение / Запись.
|
-
|
|
CS
|
Выбор микросхемы.
|
-
|
|
RESET
|
Сброс.
|
-
|
|
RS5-RS1
|
Выбор внутреннего регистра, порта или команды
|
-
|
|
CLK
|
Тактовая частота микросхемы
|
-
|
|
H4-H1
|
Линии квитирования
|
Могут быть использованы как линии ввода / вывода (H1 и Н3 - только
ввод) или импульсные входы запросов на обслуживание внешних прерываний
|
|
PA7 - РА0
|
Порт А
|
-
|
|
РВ7 - РВ0
|
Порт В
|
-
|
|
РС7 - РС0
|
Порт С
|
Линии РС7 + РС2 имеют альтернативные функции.
Рисунок 2.5 -
Функционально-принципиальная схема PI/T
Структура
микросхемы PI/T типа МС68230 включает блоки, обеспечивающие связь с
микропроцессором и блоки, обслуживающие внешние устройства. Выводы РС7-2 порта
С могут программироваться для передачи сигналов таймера, прерывания, запроса
прямого доступа.
Связь PI/T с микропроцессором MC68000
реализуется путём обмена данными по линиям D7-0 в цикле чтения или записи. При
этом от микропроцессора поступает соответствующий сигнал R/W#, a PI/T выдаёт сигнал подтверждения
готовности DTACK#. Данные считываются или записываются в один из регистров
таймера, порта А, В, С или блока управления обменом. Выбор регистра
определяется адресным кодом, поступающим на входы RS5-1. Все регистры, кроме
CNT,
СРТ, имеют 8 разрядов, поэтому адресуются как байт. Регистры таймера CNT, СРТ, имеющие 24
разряда, адресуются как три отдельные 8-ми разрядные регистры. В адресном
пространстве PI/T занимает 32 байтовых ячейки, из которых 23 ячейки заняты регистрами,
остальные остаются неиспользуемыми. При обращении к PI/T на входы RS5-1 поступают
соответствующие разряды формируемого микропроцессором адреса. На вход CLK поступают тактовые
сигналы от генератора тактовых импульсов. На вход RESET# подаётся общий для
всей системы сигнал сброса.
Программирование
портов А, В, С и таймера на выполнение различных режимов обслуживания внешних
устройств производится путём записи управляющих кодов в регистры управления
соответствующих блоков PI/T.
Порты А и В
обеспечивают параллельный обмен данными между микропроцессором и внешними
устройствами.
Таймер реализован
на базе 24-х разрядного вычитающего счётчика (CNT), начальное состояние
которого устанавливается при инициализации, путём записи содержимого в регистр
предварительной установки CPR. Запуск таймера происходит при записи в регистр управления TCR соответствующего
управляющего кода, который определяет также режим его функционирования. При
этом уменьшение содержимого CNT может производиться при поступлении тактовых импульсов CLK или внешних сигналов на
вход TIN#. В режиме генерации (счёт импульсов CLK) таймер через интервалы
времени, определяемые содержимым CPR, формирует сигналы на выходе TOUT#. В режиме счёта
событий текущее содержимое CNT указывает число поступивших сигналов. Можно запрограммировать
деление частоты считаемых импульсов на 32. При работе таймера на выходе TOUT# формируются
прямоугольные импульсы, которые могут служить для управления внешними
устройствами (периодическое включение-выключение, синхронизация и т.п.). Сигнал
TOUT#
может подаваться также на вход приоритетного шифратора в качестве запроса
прерывания для микропроцессора. При этом сигнал подтверждения прерывания должен
поступать на вход ТIАСК#. Для считывания вектора прерывания микропроцессор должен
обратиться к регистру TIVR, в который значение этого вектора вводится в процессе
инициализации таймера. Таким образом, использование таймера позволяет запускать
требуемую программу в заданные моменты.
2.4
Последовательный приемопередатчик (DUART)
DUART - асинхронный приемопередатчик, который позволяет
взаимодействовать (обмениваться данными) с внешними устройствами в
последовательном формате, т.е. за один такт передается один бит и так
последовательно. Доступ к DUART осуществляется при помощи адреса и соответствующих сигналов.
Микросхема МС 68681 (Dual Universal Asynchronous Receiver/Transmitter - DUART) включает в себя:
– сдвоенный
асинхронный последовательный приёмопередатчик;
– многофункциональный
6 - разрядный входной порт;
– многофункциональный
8 - разрядный выходной порт;
– многофункциональный
16 - разрядный программируемый таймер / счётчик;
– устройство
управления режимами работы;
– логику
управления прерываниями.
Блок DUART, в соответствии с
рассматриваемым примером, состоит из двух МС68681. Ниже описаны назначения
выводов МС68681 и их соединения с выводами МП и ША и ШД. Через выводы D7…D0
осуществляется двунапрвленный обмен данными с МП в параллельном формате
одноименными линиями ШД. На входы RS4…RS1, которые соединяются соответственно с
линиями A4…A1 ША, поступает от МП код выбора регистра, задействованого при
программировании МС68681 или при обмене данными между МП и DUART. Входы управляющих сигналов ,  соединяются с соответствующими
выводами МП.

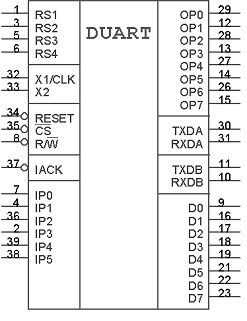

Рисунок 2.6 - Схема
DUART
Вход  соединяется с соответствующим выходом BACK. Через вывод TXDA или TXDB осуществляется передача данных к
ВУ в последовательном формате, а через вывод RХDA или RХDB - соответственно
прием данных.
Таблица 2.4 -
Назначение выводов микросхемы МС 68681
|
Наименование вывода
|
Функциональное назначение вывода
|
Примечание
|
|
X1/CLK
|
Вход подключения внешнего генератора или кварцевого резонатора.
|
При использовании кварцевого резонатора вход подключается через
конденсатор ёмкостью 10-15 pF на
корпус.
|
|
Х2
|
Вход подключения второго вывода кварцевого резонатора.
|
При использовании кварцевого резонатора вход подключается через
конденсатор ёмкостью до 5 pF
на корпус, при использовании внешнего генератора вывод подключается к
корпусу.
|
|
DTACK
|
Подтверждение передачи данных.
|
-
|
|
R/W
|
Чтение / Запись.
|
-
|
|
CS
|
Выбор микросхемы.
|
-
|
|
RESET
|
Сброс.
|
-
|
|
RS4-RS1
|
Выбор внутреннего регистра, порта или команды.
|
-
|
Заключение
В данной работе,
согласно индивидуальному варианту, была разработана структурная схема
микропроцессорной системы, а также принципиальная схема МПС.
При создании
принципиальной схемы, в целом ориентировались преимущественно на МП MC68000
фирмы MOTOROLA. Так как одной из основных составляющих МП системы является блок
основной памяти, который состоит из оперативного и постоянного запоминающих
устройств, то был произведён расчёт количества сегментов ОЗУ и ПЗУ. На
основании этого расчёта были внесены коррективы в функциональную схему модуля,
в частности в блок основной памяти, а также был произведен расчет количества
последовательных и параллельных интерфейсов.
Список
литературы
1. Методические указания к работе
«Микропроцессорная система МС68000».
2. Конспект лекций по курсу ВТ и МП.
. Метод пособие для лабораторных
работ по курсу «Процессоры MOTOROLA».
Похожие работы на - Разработка микропроцессорной системы на основе процессора MC68000
|
