Планирование тушения пожаров в учебных заведениях России

Планирование тушения пожаров в учебных заведениях России

Содержание

Введение

. Параметры пожара на объектах с массовым пребыванием людей

.1 Анализ статистических данных о пожарах

.2 Конструктивные особенности зданий с массовым пребыванием людей

.3 Воздействие опасных факторов пожара на человека

.4 Возникновение пожара

.5 Пути распространения продуктов горения и других опасных факторов пожара

.6 Спасение людей

. Анализ оперативно-тактической характеристики объекта

.1 Общие сведения об объекте

.2 Объемно-планировочные решения зданий и сооружений

.3 Водоснабжение объекта

.4 Оценка возможностей гарнизона по сосредоточению сил и средств

.5 Обоснование возможных мест возникновения пожара

.6 Анализ систем противопожарной защиты объекта

.7 Организация взаимодействия пожарной охраны со службами жизнеобеспечения

. Расчет сил и средств при пожаре в учебном корпусе в

Уральском Институте ГПС МЧС России

.1 Спасение людей и эвакуация материальных ценностей

.2 Тушение пожара в учебном корпусе на 4 этаже

.3 Сводные данные результатов расчетов требуемого количества сил и средств при тушении пожара

.4 Определение расчетного времени эвакуации людей из учебного корпуса

Выводы и предложения

Библиографический список

Приложения

Введение

При планировании боевых действий по тушению пожара следует определить условия, необходимые для выполнения основной боевой задачи. Основная боевая задача есть спасание людей в случае угрозы их жизни, достижение локализации и ликвидации пожара в сроки и в размерах, определяемых возможностями привлеченных к его тушению сил и средств пожарной охраны. Таким образом, для формализации условий выполнения основной боевой задачи необходимо установить взаимосвязь между возможностями пожарных подразделений и пространственно-временными параметрами пожара.

Для тушения пожаров на объектах с массовым пребыванием людей, как правило, задействуется значительное количество сил и средств. Число и назначение оперативных отделений, привлекаемых к тушению пожара на объекте, определяется расписанием выезда подразделений гарнизона. Число боевых позиций ствольщиков, создаваемых на пожаре, зависит от численности боевых расчетов оперативных отделений, типов стволов и условий ведения боевых действий. Расходы воды, используемые для тушения пожара, лимитируются водоснабжением объекта.

В пожарной тактике формальным условием локализации пожара принято считать выполнение неравенст

Первое неравенство характеризует необходимое условие локализации, при котором фактический расход воды Q_ф, подаваемый на тушение пожара, превышает требуемый расход. Достаточное условие второго неравенства заключается в том, чтобы огнетушащее вещество поступало в зону горения с фактической интенсивностью превышающей нормативную интенсивность подачи огнетушащих веществ. Для практической реализации второго неравенства число боевых позиций ствольщиков и места их размещения на пожаре должны быть определены с таким расчетом, чтобы подаваемое огнетушащее вещество равномерно распределялось по всей поверхности зоны горения.

На сегодняшний день мы имеем печальный опыт тушения пожаров на объектах с массовым пребыванием людей, таких как Самарское ГУВД, Манеж на Красной Площади г. Москва, офисное здание г. Владивосток, клуб «Хромая лошадь» г. Пермь.

В рамках рассматриваемых здесь тушение пожаров на объектах с массовым пребыванием людей мы изучим особенности строительных конструкций зданий, тушение возможного пожара и эвакуацию на примере Уральского Института ГПС МЧС России.

Целью дипломной работы является

Планирование тушения пожаров в учебных заведениях России (на примере строящегося учебного корпуса УрИ ГПС МЧС России)

Для достижения поставленной цели в дипломной работе были решены следующие задачи:

. Проведен анализ статистических данных по пожарной опасности зданий с массовым пребыванием людей.

. Изучены особенности оперативно-тактическая характеристик объекта с позиции пожарной безопасности в учебных заведениях.

. Проведен вариантировочный расчет тушения пожара в учебном заведений с массовым пребыванием людей.

1. Параметры пожара на объектах с массовым пребыванием людей

.1 Анализ статистических данных о пожарах

Статистика пожаров в России. За 2009 год обстановка с пожарами в Российской Федерации характеризовалась следующими основными показателями:

зарегистрировано 187 490 пожаров;

при пожарах погибло 13 933 человека, в том числе 596 ребенка;

при пожарах получили травмы 13 207 человек;

прямой материальный ущерб причинен в размере 10929,7 млн. рублей;

зарегистрировано 329 832 выезда пожарных подразделений на ликвидацию загораний.

Подразделениями ГПС на пожарах спасено 84 394 человека и материальных ценностей на сумму более 46,8 млрд. рублей.

Ежедневно в Российской Федерации происходило 513 пожаров, при которых погибало 38 человек и 36 человек получали травмы. Огнем уничтожалось 148 строений, 28 единиц автотехники, материальный ущерб составлял 29,5 млн. рублей.

На города пришлось 62,2% от общего количества пожаров, 64,4% материального ущерба, 52,8% погибших при пожарах людей и 69,1% травмированных. На сельскую местность - 37,8% от общего количества пожаров, 35,6% материального ущерба, 47,2% от погибших при пожарах людей и 30,9% травмированных.

Наибольшее количество пожаров зарегистрировано в жилом секторе. Их доля от общего числа пожаров по России составила 72,1%.

Гибель людей при пожарах в жилом секторе, от общего количества по стране, составила 91,0% людей, получивших травмы - 69,8%. В таблице 1.1 приведены данные по распределению числа пожаров в зависимости от их функционального назначения.

Рассмотрим динамику риска гибели людей на пожарах в России за 40 лет. В начале этого периода один погибший приходился на 30-35 пожаров. В начале 1980-х годов один человек погибал на каждом 10-м пожаре. Резкий скачок этого показателя в 1986 обусловлен не изменением обстановки с пожарами к лучшему (так, число пожаров выросло со 114 тысяч до 226 тысяч, а число погибших сократилось 8237 до 5259 человек), а связан с изменением порядка их учета. Введение нового порядка учета пожаров было обусловлено тем, что «административный» ресурс улучшения обстановки с пожарами был исчерпан. Люди погибали на каждом десятом пожаре. С 1989 года процесс реального ухудшения обстановки с пожарами возобновился, и к 2005 году эти данные снова вышли на значения 20-летней давности. Уже сегодня люди гибнут в городах на каждом 12-м пожаре, а сельской местности на каждом 9-м пожаре.

Распределение числа пожаров, происшедших в 2009 г., в зависимости от функционального назначения зданий

Таблица 1.1

В таблице 1.2 приведены 10 стран мира (проранжированных по числу пожаров), в которых в последние годы зарегистрировано больше всего пожаров (или больше всего их жертв). В них проживает половина населения нашей планеты и ежегодно регистрируется примерно 3,5 млн. пожаров, при которых погибает около 48 тыс. человек. Уже отсюда вытекает, что ежегодно в мире (220 стран) регистрируется примерно 7-9 млн. пожаров, жертвами которых становятся 80-90 тыс. чел. С пожарами в этих странах ведут борьбу более 1,1 млн. профессиональных и 11 млн. добровольных пожарных.

Таблица 1.2

К перечисленным 10 странам нетрудно добавить еще десяток, где будет не меньше пожаров и погибших (например, Турция - 60801 пожара и 339 погибших в 2004году, Белоруссия - около 1000 жертв пожаров в год, Казахстан - 800 погибших, Южная Африка - около 1000 жертв пожаров). Для нас важно то, что Россия входит в первую пятерку стран мира по абсолютному числу пожаров (причем даже в случае учета мусора, травы, кустов и пр. ее положение в рейтинге по числу пожаров среди стран мира существенно не меняется) и к великому сожалению, занимает абсолютное первое место по числу погибших при пожарах.

Этому прискорбному факту необходимо уделить особое внимание. За последние годы в России ежегодно погибает при пожарах 18-20 тыс. человек, т.е. каждая четвертая жертва пожаров в мире - россиянин.

.2 Конструктивные особенности зданий с массовым пребыванием людей

К зданиям с массовым пребыванием людей относятся театры, дворцы культуры, кинотеатры, клубы, концертные залы, учебные заведения, общежития, торговые учреждения, административные здания, больницы, выставки, музеи.

Коридоры в зданиях с массовым пребыванием людей являются основными горизонтальными коммуникациями, обеспечивающими связь между помещениями в пределах этажа, а также путями движения из помещений к лестницам.

Минимальная ширина коридоров для массового движения принимается 1,5 м (в чистоте) и второстепенных (при длине 10 м) 1,25 м. Коридоры, в которые выходят двери учебных помещений, устраиваются шириной не менее 1,8 м с открывающими дверями в коридор.

В качестве вертикальных коммуникаций в зданиях с массовым пребыванием людей применяются лестницы, подъемники периодического и непрерывного действия, пассажирские и грузовые лифты и эскалаторы.

.3 Воздействие опасных факторов пожара на человека

В реальных условиях пожара основными факторами пожара (ОФП), вызывающими потерю сознания или смерть людей, являются: прямой контакт с пламенем, высокая температура, недостаток кислорода, наличие в дыму окиси углерода и других токсичных веществ, механические воздействия. Наиболее опасны недостаток кислорода и наличие токсичных веществ, так как около 50-60 % смертей при пожарах происходит от отравления и удушья.

Опыт показывает, что в закрытых помещениях снижение концентрации кислорода в отдельных случаях возможно по истечении 1-2 мин с начала возникновения пожара. Например, в театрах с объемом зрительного зала и сцены 25 000 м³ при горении декораций концентрация кислорода снижается до опасных значений в течение 2-3 мин.

Особую опасность для жизни людей на пожарах представляет воздействие на их организм дымовых газов, содержащих токсичные продукты горения и разложения различных веществ и материалов. Так, концентрация окиси углерода в дыме в количестве 0,05 % является опасной для жизни людей. В некоторых случаях дымовые газы содержат сернистый газ, окислы азота, синильную кислоту и другие токсичные вещества, кратковременное воздействие которых на организм человека даже в небольших концентрациях (сернистый газ 0,05 %; окислы азота 0,025 %; синильная кислота 0,2 %) приводит к смертельному исходу.

Чрезвычайно высока потенциальная опасность для жизни человека продуктов горения синтетических полимерных материалов. Опасные концентрации могут образовываться даже при термическом окислении и разрушении небольших количеств синтетических полимерных материалов. С учетом того, что синтетические полимерные материалы составляют в современных помещениях более 50 % всех материалов, нетрудно заметить, какую опасность они представляют в условиях пожара. Реальная угроза для жизни людей в зданиях повышенной этажности еще более возрастает. Как показали исследования и имевшие место пожары в зданиях подобных нашему, продукты горения распространяются по этажам здания в течение 2-3 мин. В то же время для эвакуации людей из такого здания, даже при нормальных условиях, требуется не менее 10-15 мин, а то и более.

Опасно для жизни людей также воздействие на них высокой температуры продуктов горения не только в горящем, но и в смежных с горящим помещениях. Превышение температуры нагретых газов над температурой человеческого тела в таких условиях приводит к тепловому удару. Уже при повышении температуры кожи человека до 42-46 ⁰С появляются болевые ощущения (жжение). Температура же окружающей среды 60-70 ⁰С является опасной для жизни человека, особенно при значительной влажности и вдыхании горячих газов, а при температуре выше 100 ⁰С происходит потеря сознания и через несколько минут наступает смерть. Не менее опасной, чем высокая температура, является воздействие теплового излучения на открытые поверхности тела человека. Так тепловое облучение интенсивностью 1,4 кВт/м² вызывает у человека те же ощущения, что и температура 42-46⁰С.

Критической же интенсивностью облучения считают интенсивность, равную 4,2 кВт/м². Для сравнения в табл. 1.2 приведены данные о времени, в течение которого человек способен переносить тепловое облучение незащищенной кисти руки при различной интенсивности облучения.

Воздействие теплового потока на человека

Таблица 1.3

Еще большей опасности подвергаются люди при непосредственном воздействии пламени, например, когда огнем отрезаны пути спасения. В некоторых случаях скорость распространения пожара может оказаться настолько высокой, что застигнутого пожаром человека спасти очень трудно или невозможно без специальной защиты (орошение водой, защитная одежда). К серьезным последствиям приводит и загорание одежды на человеке. Если своевременно не сбить пламя с одежды, то человек может получить ожоги, которые обычно вызывают смерть.

Наконец, большой опасностью при пожаре является паника, представляющая собой внезапный, безотчетный, неудержимый страх, овладевающий массой людей. Она возникает от неожиданно появившейся опасности. Люди сразу ставятся перед лицом грозной стихии, сознание и воля подавляются впечатлением от пожара, невозможностью сразу же найти выход из создавшегося положения.

.4 Возникновение пожара

Возникновение пожара вероятно при наличии функционально обусловленной или при образовании вследствие аварии или нарушения правил пожарной безопасности горючей среды и при появлении в этой среде источника зажигания, способного зажечь эту среду.

К горючим средам относятся:

·   мебель, одежда, книги и другие предметы быта, а также функциональное оборудование выполненные из горючих материалов;

·        строительные конструкции, их отделка, воздуховоды, трубопроводы, кабеля и т.п.

К источникам зажигания относятся:

·   бытовые источники огня (спички, зажигалки, свечи, сигареты);

·        неправильная эксплуатация электрических приборов;

·        разряды статического или атмосферного электричества.

Основные причины возникновения возможных очагов горения:

·   неосторожность обращения с огнем;

·        перегрев электробытовых приборов;

·        перенапряжение электричества;

·        несоответствие электрической защиты приборов и оборудования действующим нормативам;

·        выполнение электросварочных и ремонтных работ с нарушением правил пожарной безопасности;

·        технологические аварии;

·        поджоги.

Количественная оценка вероятности возникновения пожара может быть произведена по методу, приведенному в ГОСТ 12.1.004-91.

.5 Пути распространения продуктов горения и других опасных факторов пожара

Угрозу жизни и здоровью людей пожар представляет с самой начальной стадии его развития - с момента возникновения источника загорания и образования продуктов горения любых веществ и материалов применяемых для изготовления строительных конструкций, их отделки и облицовки.

В подавляющем числе случаев смерть и травмирования людей наступает вследствие отравления продуктами горения и недостатка кислорода в воздухе помещения, задымление путей эвакуации и потеря видимости. Другими опасными факторами для человека в условиях пожара являются высокая температура, открытый огонь, искры, разрушение строительных конструкций.

В зависимости от характеристик конструктивной пожарной опасности распространение продуктов горения и других опасных факторов пожара происходит:

. В помещении

·   вследствие лучистого и конвективного теплообмена между источником горения и другим пространством;

·        по сгораемым веществам и материалам, находящимся в помещении в виде линейного распространения горения;

. В здании

·   вследствие распространения продуктов горения из помещения с очагом пожара в другие помещения и на пути эвакуации через неплотности в ограждающих конструкциях;

·        переход пламени и продуктов горения через дверные проемы, люки, оконные проемы и световые окна;

·        по коммуникациям;

·        в результате достижения пределов огнестойкости ограждающими и несущими конструкциями и распространение пожара в смежные помещения;

·        по распространяющим горение строительным конструкциям и содержащимся в них пустотам;

Интенсивность образования и распространения по зданию продуктов горения и других опасных факторов пожара определяются качеством пожарной нагрузки.

Предотвращение распространение опасных факторов пожара достигается:

·   предотвращением распространения горения в коммуникациях;

·        ограничением применением сгораемых веществ и материалов;

·        обеспечением необходимых пределов огнестойкости ограждающих и несущих конструкций;

·        защитой проемов, устройством преград в коммуникациях, заделкой стыков;

·        использование первичных, автоматических и привозных средств пожаротушения, а также сигнализации о пожаре;

·        устройством противопожарного водопровода;

·        обеспечением доступа пожарных к возможным очагам пожара.

.6 Спасение людей

Для спасания людей в первую очередь выбирают кратчайшие и наиболее безопасные пути.

Способы спасания людей определяются в зависимости от обстановки на пожаре и состояния людей, которые нуждаются в помощи. Основными способами спасания людей являются: самостоятельный выход людей; вывод людей в сопровождении пожарных; вынос людей; спуск спасаемых с высоты. В большинстве случаев, заметив опасность, люди выходят из помещений еще до прибытия пожарных подразделений.

Когда пути спасания задымлены или не известны спасаемым и, кроме того, состояние и возраст спасаемых вызывают сомнения в возможности самостоятельного выхода из опасной зоны (люди находятся в состоянии сильного нервного возбуждения или это дети, больные, престарелые), то организуют вывод спасаемых. Вынос людей из опасной зоны осуществляется, когда люди не могут самостоятельно передвигаться (потеряли сознание или это лежачие больные, малолетние дети, инвалиды и т.д.). Спуск спасаемых с высоты производится в тех случаях, когда пути спасения отрезаны огнем и другие способы применить нельзя. Для этого, как указывалось выше, используются стационарные, передвижные и переносные лестницы, коленчатые подъемники, спасательные веревки и другие приспособления. В некоторых случаях способы спасания могут применятся в комбинации. Например, самостоятельный выход до определенного места и далее вывод в сопровождении пожарных; вывод людей на крышу или балкон и спуск их с высоты с помощью выдвижных лестниц, спасательных веревок, вертолетов и др.

2. Анализ оперативно-тактической характеристики объекта

.1 Общие сведения об объекте

Уральский институт ГПС МЧС России располагается в Кировском районе г.Екатеринбурга по адресу: ул.Мира, 22. Занимает площадь 26000 м². На территорию имеется 4 въезда: два с улицы Первомайской, один с улицы Мира и один с улицы Ботаническая, через дворы. Рабочий въезд один с улицы Первомайской, между учебным корпусом и зданием УПЧ, остальные закрыты. Ключи от ворот находятся у дежурного по институту.

Основные здания и сооружения:

1. 3-х этажное здание главного учебного корпуса (далее ГУК) - Ш степени огнестойкости, длина 139 м., ширина 65 м.;

2. 5-ти этажное курсантское общежитие - II степени огнестойкости;

3. 3-х этажное здание учебной пожарной части - III степени огнестойкости;

4. 2-х этажное здание ФПК с комнатами временного проживания - IV степени огнестойкости;

5. 2-х этажное здание лаборатории испытания строительных конструкций - II степени огнестойкости;

6. спортивный манеж- II степени огнестойкости;

7. учебная башня на 4 дорожки- V степени огнестойкости;

8. здание отдела вооружения и техники на 3 бокса - II степени огнестойкости;

9. ангар стоянки автотранспорта - III a степени огнестойкости;

10. трансформаторная подстанция- I степени огнестойкости;

11. склады- III степени огнестойкости;

12. овощехранилище, столярная мастерская - III степени огнестойкости;

13. котельная на природном газе - III степени огнестойкости.

Данные о параметрах зданий и сооружений Уральского Института ГПС МЧС России приведены в табл. 2.1

Таблица 2.1

Данные о строительных конструкциях зданий и сооружений Уральского Института ГПС МЧС России приведены в табл. 2.2

Таблица 2.2

.2 Объемно планировочные решения здания

Основой объемно-планировочного решения является происходящий в здании процесс. По характеру процессы весьма разнообразны. В данном случае происходит процесс обучения курсантов. От характера процесса зависят количество участвующих в нем людей, необходимое для организации оборудование, требуемое благоустройство и другие элементы. Совокупность элементов, составляющих процесс, определяет габариты и форму помещений, способы их взаимосвязи и порядок размещения в объеме здания.

Рассмотрим объемно-планировочные решения здания Учебного корпуса на 800 человек.

Участок строительства расположен в квартале улиц Первомайская-Гагарина - Ботаническая , в Кировском районе г.Екатеринбурга и находится на территории Уральского института государственного противопожарной службы МЧС РФ

Лекционный блок представляет собой 8 этажное здание с подвалом. Композиционным ядром является двухсветное пространство трех лекционных залов, расположенных по вертикали. Каждый лекционный зал с амфитеатром имеет размер 16.150 на 15,400 м высотой 7,2 м. Учебные помещения находятся вдоль коридоров и ориентированы на восток. Коридоры замыкаются лифтовыми и лестнично-лифтовыми узлами.

Высота этажа 3,6 м.

Степень огнестойкости - II;

Класс конструктивной пожарной опасности - С1

Класс по функциональной безопасности - Ф1.2

Класс пожарной опасности строительных конструкций

(табл.5*СНиП21-01-97*):

Стены, марши и площадки лестничных клеток - не ниже КО;

Стены, перегородки перекрытия - не ниже К1;

Стены наружные с внешней стороны - не ниже К2.

Конструктивная система здания.

Здание 8-этажное (высота этажа 3,6). Конструктивная схема здания - каркасная. Каркас несущий ж/б рамно-связевой по серии 1.020-1/83 с жестким креплением ригелей к колоннам в уровне перекрытий и покрытий. Роль горизонтальных связей выполняют жесткие диски из сборных железобетонных многопустотных плит перекрытия и покрытия. Плиты перекрытия и покрытия связаны между собой гибкими арматурными связями. Роль вертикальных связей выполняют сборные ж/б диафрагмы жесткости.

Принятая конструктивная схема здания обеспечивает прочность, жесткость и устойчивость здания на стадии возведения, в период эксплуатации и предотвращает прогрессирующие (цепное) разрушение несущих конструкций здания в случае локального разрушения отдельных конструкций при аварийных воздействиях (взрывах бытового газа и других взрывоопасных веществ, пожарах и т.д) как минимум на время, необходимое для эвакуации людей. Перемещение конструкций и раскрытие в них трещин не ограничивается.

Данные о строительных конструкциях здания

Стены и перегородки ниже отм. 0,000:

наружные стены толщиной 600мм из сборных бетонных блоков ФСБ по ГОСТ13579-78*.

внутренние стены и перегородки толщиной 380, 250, 120 мм из полнотелого красного керамического кирпича по ГОСТ 530-2007 марки 100 на растворе марки М100, перегородки толщиной 120мм армируются через 2 ряда.

Фундаменты - монолитная плита со стаканами под колонны из бетона В25 W8 толщиной 1000мм с монолитными надбалками 950х800h с месте примыкания к существующему зданию. Подготовку под подошву фундаментов выполняется из щебня изверженных пород фракцией 20…40мм толщиной 100мм.

Наружные стены - из блоков БГМ-400-2 по ГОСТ 21520-89 с утеплением снаружи по системе CERESIT TC-07-0585-02.

Внутренние стены и перегородки из полнотелого красного керамического кирпича по ГОСТ 530-2007 марки 100 на растворе марки М100 толщиной 380, 120мм, из блоков БГМ-400-2 по ГОСТ 21520-89 толщиной 400мм и 190мм.

Перегородки - гипсокартонные на стальном каркасе по комплектоной системе «Гипрок - URSA» со звукоизоляцией. Шифр М25.15/2004.

Колонны - сборные железобетонные, сечением 400х400 по серии1.020-1/83, металлические из двутавра 40Ш2 по ГОСТ 26020-83.

Ригели - сборные железобетонные таврового сечения по серии 1.020-1/83.

Балки - металлические из двутавра 100Б4 по ГОСТ 26020-83.

Диафрагмы жесткости - сборные железобетонные по серии 1.020-1/83

Перекрытия и покрытия - сборные железобетонные плиты с круглыми пустотами, толщиной 220мм по серии 1.041.1-2; плиты ПБ по ТУ-5842-001-01217316-05.

Перемычки сборные железобетонные по серии 1.038.1-1.

Лестницы - сборные железобетонные: ступени по косоурам по ГОСТ 8717.1-84 с плитами перекрытия по серии 1.141-1 и 85, сборные по серии 1.050.1-2. Ограждения по серии 1.050.1-2.

Кровля - плоская, инверсионная эксплуатируемая с теплоизоляцией из экструдированного пенополистирола «Стиродур-С» шифр М25.49/01-2.4; плоская неэксплуатируемая (над лестницами и венткамерами) с теплоизоляцией ISOVER шифр М27.24/03-1.1; плоская неэксплуатируемая (над помещениями 7 этажа) с теплоизоляцией ISOVER шифр М27.24/03-3.1 по стальным балкам из двутавра.

В соответствии с теплотехническими требованиями СНиП 23-02 и СП 23-101 наружные стены приняты трехслойные в цокольном этаже и двухслойные выше отметки 0.000.

В качестве утеплителя в стенах цокольного этажа принят пенополистирол экструдитрованный «Floormate 200» ТУ 2244-001-42809359-02-80 толщиной 80мм с зищитным слоем кирпичабетонного ОК 25-12-6.5 производства «Бетфор», в наружных стенах выше отм. 0.000 принята система наружной теплоизоляции «CERESIT VWS» СТО 58239148-001-2006 с применением утеплителя из ПСБ-С-25 по ГОСТ 15588-86 толщиной 80…100мм и защитным слоем из тонкослойной штукатурки и керамогранита по первому этажу. Противопожарные рассечки и окантовка оконных и дверных проемов из негорючих минераловатных материалов «FASOTERM PF» ТС-07-0522-02 толщиной не менее 150мм.

Полы в помещении выполнены с тепло- и звукоизоляцией из ПСБ-50 толщиной 20мм, Пенотерм - 50мм в венткамерах на отм. +25.200 , Вибросил «Е» - 10мм в санузлах.

Все металлические лестницы и стремянки выполнены из прокатных профилей.

В учебно-методических кабинетах предусмотрены подиум высотой 150мм. Конструкции подиума выполняются из пиломатериалов не ниже II сорта из хвойных пород по ГОСТ 24454-80Е (1,1 м3) и подвергаются глубокой пропитке антисептиками и антипиренами.

.3 Водоснабжение объекта

На территории Уральского Института ГПС МЧС России имеется основной въезд через ворота КПП-2 и два пожарных; один с улицы Первомайская второй с улицы Мира, также имеется въезд на территорию строящегося нового учебного корпуса. Основными дорогами прилегающими к территории являются улицы Мира, Первомайская, Гагарина, Ботаническая. По вышеперечисленным улицам пролегают водопроводные сети. Так по улице Первомайская проходит кольцевая диаметром 200 мм, по улицам Гагарина, Мира, Ботаническая кольцевая диаметром 150 мм, с установленными на них пожарных гидрантов. Также от кольцевой по улице Первомайская имеется ответвление тупиковое с расположенным пожарным гидрантом на территории Института.

Непосредственно на территории Института мы имеем два пожарных водоема объемом ПВ-1 25 м³ и ПВ-2 15 м³.

.4 Оценка возможностей гарнизона по сосредоточению сил и средств

В случае расстановки сил и средств необходимо учитывать ближайшие пожарные части и увязывать их с тактическими возможностями отделений. Так исходя из расписания выездов по номеру №2 по таблице 2.3 можно сделать вывод , что одним из первых прибывших подразделений будет дежурный караул ПЧ-1 на двух автоцистернах и автолестнице. Дежурный караул УПЧ прибывший к месту вызова, первым отделением может подать ствол на тушение, однако учитывая отсутствие звена ГДЗС, отделение будет прокладывать магистральные линии от АЦ установленной на ПГ.

Расписание выезда сил и средств по номеру № 2

Таблица 2.3

Вывод:

Проанализировав данные можно сделать вывод, что на возможном пожаре в общежитии Уральского Института ГПС МЧС России будет сосредоточено до 9 автоцистерн и порядка 10 пожарных автомобилей специального назначения. А также возможность привлечения курсантов для эвакуации материальных ценностей и разборке конструкции в количестве до 100 человек (из состава дежурной роты).

.5 Обоснование возможных мест возникновения пожара

По справочным данным и анализу пожаров на объектах с характерной пожарной нагрузкой и характеристикой зданий, линейная скорость распространения огня в среднем составляет 0,7 м/мин, а интенсивность подачи воды 0,20 л/(м²сек).

Время до сообщения о пожаре по условиям объекта не превышает 5 минут, а боевое развертывание с установкой машин на ближайший гидрант 6 мин.

Пожар может возникнуть в результате несоблюдения правил пожарной безопасности, короткого замыкания электрической проводки и по ряду других непредсказуемых случаях. В случае распространения пламени горючим материалам возможно задымление и распространение на большую площадь. Одним из самых неблагоприятных моментов является нахождение в общежитие до 600 людей, которые в кратчайшие сроки должны эвакуироваться из данного помещения.

Категория помещений по взрывопожарной опасности (по НПБ 105-03)

Наименование Категория

Хозяйственная кладовая ВЗ

Инвентарная ВЗ

Венткамера Д

Насосные                                                                              Д

Электрощитовая                                                                   Г

Комната студенческой организации                                    В3

Универсальный зал                                                              В3

Преподавательская                                                              В3

Учебно-методический кабинет                                            В3

Чертежный зал                                                                      В3

Лаборатория химии                                                              В2

Зона отдыха                                                                         В3

Лаборатория физики                                                            В3

Лаборатория физики и теплообмена                                   В3

Лаборатория деталей машин                                               В3

Лекционная аудитория                                                         В3

Пути возможного распространения пожара

При возникновении пожара в лаборатории химии пожарная нагрузка обуславливают образование конвективных потоков. Распространение огня возможно по: сгораемым строительным и отделочным материалам, мебели и т.д., что вызывает быстрое распространение пожара.

Степень угрозы жизни и здоровью людей

В случае возникновения пожара в здании учебного корпуса возможно задымление путей эвакуации, распространение продуктов горения на верхние этажи, распространение пожара на смежные помещения и верхние этажи здания.

Возможные зоны задымления и прогнозируемая

концентрация продуктов горения

Зоны задымления - межэтажные помещения и пути эвакуации, верхние этажи.

Возможная концентрация продуктов горения:

СО - 0,5 % (6 мг/л)

СО₂- 3 % (54 мг/л)

Вывод: Вследствие возможной опасности концентрации продуктов горения тушение пожара необходимо осуществлять только с применением в средствах индивидуальной защиты органов дыхания (СИЗОД).

Параметры возможной зоны теплового воздействия

Возможная температура пожара- 370⁰ С

Вывод: в следствии воздействия повышенных температур и тепловых потоков при проведении работ по тушению пожаров обеспечить личный состав боевой одеждой (БОП) по уровню защиты не ниже БОП 2.

.6 Анализ систем противопожарной защиты объекта

Пожарная сигнализация.

Данный объект оборудуется адресной системой пожарной сигнализации, с установкой дымовых адресно-аналоговых извещателей R2251 ЕМ, как на подвесном потолке, так и за ним. Для контроля и обозначения места установки запотолочных извещателей применяются ВУОС.

         На путях эвакуации через основные и запасные выходы устанавливаются ручные адресные пожарные извещатели М500КАС) на высоте 1,5 метра от уровня пола. Основные и запасные Выходы оборудуются светосигнальными табло "Выход".

          Используемое оборудование пожарной сигнализации позволяет осуществить распознование сработки двух извещателей в шлейфе, обеспечивая таким образом выполнение требований норм при запуске системы дымоудаления и других систем.

         Для контроля открытия клапанов дымоудаления на этажах шлейфы сигнализации подключить к концевым выключателям клапана.

         В соответствии с НПБ 104-03 данный объект оборудуется системой оповещения о пожаре (тип СОУЭ N3), способ оповещения-речевой.

         Все пространство здания разделено на 13 зон речевого оповещения:

. 1-8 зоны - коридоры здания, подвал - седьмой этаж;

. 9-ая зона - служебные, технические и вспомогательные помещения здания;

. 10-12 зоны - лекционные аудитории;

. 13-ая зона - учебные помещения здания;

Пуск систем дымоудаления предусматривается при срабатывании двух дымовых или одного ручного извещателя.

При возникновении пожара с использованием программируемых реле существляется:

запуск Вентиляторов противодымной защиты (дымоудаления) и открытия клапанов на том этаже откуда пришел сигнал "Пожар";

запуск системы речевого оповещения. Голосовое вещание по определенному алгоритму;

запуск системы светового оповещения. Включение светоуказателей «Выход» ;

запуск системы аварийного освещения. Включение аварийного и отключение основного освещения;

запуск системы управления лифтами. Отпуск лифтов на 1 этаж;

останов приточно-вытяжной вентиляции с блокировкой на отключение.

Автоматика отключения вентиляции и управление огнезадерживающими клапанами.

Объектами автоматизации являются 2 приточные системы, 2 кондиционера, 2 тепловые завесы, вытяжная вентиляция, вводы ВРУ и счетчики электрической энергии.

Для автоматизации выбран свободно-программируемый контроллер фирмы Honeywell XCL5010 с соответствующими модулями ввода-вывода. Контроллеры соединяются между собой двухпроводной линией связи C-bus и через адаптер BNA передаются на компьютер. Все параметры работы инженерного оборудования визуализируются на компьютере, который находится в диспетчерской, с помощью программного обеспечения EBI фирмы Honeywell.

Связь и сигнализация.

Проект предусматривает использование СКС для организации

высокоскоростных каналов передачи данных для локальных

вычислительных сетей, а также организации линий телефонной связи.

СКС выполнен на оборудовании компании SYSTIMAX.

Построение СКС выполнено с соблюдением международного

стандарта ISO/IEC 11801 и ANSI/TIA/EIA-568-B. Структурированная кабельная система является единой кабельной сетью здания для гибкого построения локальной сети (информационной) и подключения телефонных аппаратов к телефонной станции. Кабельная инфраструктура построена на базе одного главного и нескольких коммутационных центров.

Телевизионная система охраны и видеонаблюдения предназначена для использования в целях защиты людей и имущества на охраняемых объектах от преступных посягательств. Данная защита реализуется путем оперативного вмешательства службы безопасности объекта в происходящее на охраняемом объекте на основе наблюдения и анализа текущих изображений, а также предоставления в правоохранительные органы зарегистрированных изображений, содержащих эпизоды правонарушений. Используется аппаратурная реализация на базе оборудования компании Honeywell Video Systems.

Телевизионная система состоит из 37 ТВ камер различного назначения, 2 видеорегистратора, и вспомогательного оборудования. Видеорегистратор обеспечивает запись изображений в реальном масштабе времени (25 кадров/сек) с разрешающей способностью до 720х576 элементов, время хранения в архиве - до 100 часов. Посты наблюдения оборудованы 3 автоматизированными рабочими местами , обеспечивающими через СКС удаленное управление видеорегистраторами, и 3 мониторами, на которые коммутируются текущие телевизионные изображения.

Проект телевидения предусматривает использование системы телевидения для оснащения помещений телевизионным и радио сигналом. В проекте заложена система способная принимать городские каналы, а также 8 спутниковых каналов (Hot Bird).

Список должностных лиц.

Начальник УрИ ГПС МЧС России 374-27-13; 360-80-00

Дежурный по УрИ ГПС МЧС России 374-07-06, 360-80-02

Начальник УПЧ 360-81-00

Дежурный радиотелефонист УПЧ 82-01; 360-81-05

Для эвакуации людей, материальных ценностей, а также для выполнения других работ на пожаре могут вызываться по запросу дежурная группа или дежурная рота.

2.7 Организация взаимодействия подразделений пожарной охраны со службами жизнеобеспечения организации, города

В таблице 2.4 рассмотрим сведения о службах жизнеобеспечения, которые также необходимо привлекать для тушения пожара и ликвидации чрезвычайных ситуаций на объектах с массовым пребыванием людей.

Службы жизнеобеспечения

Таблица 2.4

Рассмотрим действие служб жизнеобеспечения организации, города. Порядок изложен в таблице 2.5

Обязанности служб при пожаре ЧС

Таблица 2.5

Организация и порядок взаимодействия со службами жизнеобеспечения изложены в инструкциях взаимодействия с соответствующими службами:

Инструкция взаимодействия с милицией (прилагается);

Инструкция взаимодействия со скорой помощью (прилагается);

Инструкция взаимодействия со службой водоканала (прилагается);

Инструкция взаимодействия с энергослужбой (прилагается);

Инструкция взаимодействия с газовой службой (прилагается).

Вывод: Ситуация в зданиях и сооружениях на территории Уральского Института ГПС МЧС

России достаточно стабильная, однако системы противопожарной защиты необходимо совершенствовать. Здание главного учебного корпуса в первую очередь необходимо оборудовать автоматической системой оповещения.

пожар тушение эвакуация

3. Расчет сил и средств при пожаре в учебном корпусе в Уральском Институте ГПС МЧС России

.1 Спасение людей и эвакуация материальных ценностей

Сведения о людях, находящихся на объекте

Численность учащихся:

Днём: до 800 человек

Ночью: до 25 человек

Предполагаемое сосредоточение людей у окон в помещениях верхних этажей здания. Проведение спасательных работ производится звеньями ГДЗС в боевой одежде согласно правилам охраны труда в подразделениях МЧС приказ №630 в СИЗОД с резервной маской. Порядок проведения спасательных работ и привлекаемой для этих целей техники и оборудования:

·        мероприятия по поиску людей организуются по прибытию первого пожарного подразделения на место пожара;

·        эвакуация людей из зоны воздействия опасных факторов пожара;

·        требуется привлечение специальной техники и оборудования: автолестниц, автоколенчатых подъемников.

Порядок оказания медицинской помощи пострадавшим:

·        вызвать бригаду скорой помощи при первом сообщении о пожаре;

·        в зависимости от вида и степени тяжести травмы оказать пострадавшему первую медицинскую помощь.

По прибытию первого подразделения уточняется информация с представителем объекта об эвакуации людей из здания и предположительное их местонахождения, есть ли пострадавшие, где находятся, и узнать в каком состоянии.

.2 Тушение пожара в учебном корпусе на 4 этаже

Рекомендуемые средства и способы тушения пожара

Учитывая пожарную нагрузку, а также наличие веществ и материалов возможный пожар в учебном корпусе Уральского Института ГПС МЧС России рекомендуется тушить способом охлаждения и изоляции путём подачи компактных и распылённых водяных струй.

Расчет необходимого количества сил и средств

Дополнительные данные.

Линейная скорость распространения горения V_л = 0,7 м/мин

Интенсивность подачи воды I _s - 0,2 л/(м²с)

Расчет необходимого количества сил и средств

Линейная скорость распространения горения V_л = 0,7 м/мин

Интенсивность подачи воды I _s - 0,2 л/(м²с)

. Определяем возможную обстановку на пожаре к моменту введения сил и средств первым подразделением. Караул УПЧ устанавливает АЦ на ПГ и по возможности подает ствол на тушение (защиту).

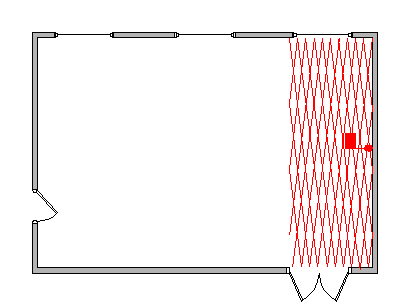

.1 Находим время свободного развития пожара:

_св = t_дс + t_сб1 + t_сл1 + t_бр1 = 5 + 1 + 1 + 6 = 13 мин.

где:   t_дс - промежуток времени от начала возникновения пожара до сообщения в пожарную часть (зависит от ряда факторов), принимается равным 5 минут_сб1 - время сбора личного состава боевых расчетов по тревоге, принимается равным 1 минуте._бр1 - 6 минут._сл1 - 1 минута.

1.2 Далее находим путь, пройденный огнем:

₁ = 5 V_л + t₂V_л = 5 * 0,7 + 0,7 * 3 = 5,6 м.

₂ = t_св - 10 = 13 - 10 = 3 мин. (если t_св ñ 10),

где: V_л - линейная скорость распространения горения, м/мин.

.3 Вычисляем площади пожара и тушения:

S_{п 1} = аb = 75,6 = 39.2м²

1.4 Для локализации пожара на данной площади потребуется стволов "Б":

N_{ст .б} ^т = S_п * I_S / Q_{ст. Б} = 39.2 * 0,2 / 3,5 = 2ств."Б"

Q_Ф= N_{ст .б} ^т*q_cn=1*3.5=3,5л\с

Q_т= N_{ст .б} ^т*q_cn=2*3.5=7,0л\с

Q_т> Q_Ф

Вывод: С учетом тушения пожара и защиты смежных помещений дежурный караул УПЧ не сможет обеспечить локализацию пожара на данный момент времени.

. Определяем возможную обстановку на пожаре к моменту введения сил и средств караулом, прибывшим вторым (ближайшее подразделение, которое может быть предусмотрено расписанием выездов - ПЧ-1, время следования которого до объекта - 10 минут)

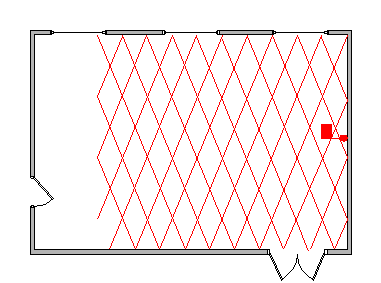

.1. Находим путь, пройденный огнем:

Поскольку огонь не достиг капитальных стен помещения, путь пройденный огнём и площадь пожара будут увеличиваться.

₂ =R₁+0,5 V_л (t₃ - t_сл.)= 5,6 + 0,5*0,7 *(9-1) = 8,75м.

где t₃ время двух отделений прибытия ПЧ-1

S_{п 1} = ab = 78.75= 61.25 м²

2.2Определяем требуемый расход воды на тушение пожара:

Q_тр.^т =S_п∙I_тр.=61.25 ∙0,2= 12,2 [л/с]

где: S_п - площадь пожара,

I_тр. - требуемая интенсивность подачи огнетушащего средства - 0,2 л/с∙м²

2.3 Определяем требуемый расход на защиту:

Q_тр.^защ. =S_защ.∙I_тр.^защ. =61,25∙0,2∙0,25 = 3,06[л/с]

где: S_защ. - площадь защищаемого участка

I_тр.^защ. - требуемая интенсивность на защиту, определяем по формуле:

I_тр.^защ. = 0,25 * I_тр.

2.4. Определяем общий расход воды:

Q_тр. = Q_тр.^т +Q_тр.^защ. = 12,2+ 3,06 = 15,26 [л/с]

.5. Определяем требуемое количество стволов на тушение пожара:

 ств. «Б»

Где: q_ств. - производительность ствола, ствол Б - q_ств.= 3,5 л/с.

.6. Определяем требуемое количество стволов на защиту:

 ств. «Б»

.7. Определяем общее количество стволов на тушение и защиту:

N_ств.= N^т_ств + N^защ._ств = 5 + 1 = 6 ств.

.8. Определяем фактический расход воды на тушение пожара:

Q^т_ф = N^т_ств.∙q_ств. =5∙3,5 = 17,5 [л/с]

.9. Определяем фактический расход воды на защиту:

Q^защ_ф = N^защ_ств.∙q_ств. = 1∙3,5 = 3,5[л/с]

.10. Определяем общий фактический расход воды:

Q_ф = Q^т_ф + Q^защ_ф =17,5+ 3,5 = 21 [л/с]

2.11   Определяем водоотдачу наружного противопожарного водопровода

Q^к_сети = (D/25)²∙V_в = (200/25)²∙2 = 128 [л/с]

Где: D - диаметр водопроводной сети;

V_в - скорость движения воды, которая равна: при напоре в сети Н > 20 м. вод.ст.=2 м/с

Q^к_сети = 128 [л/с] > Q_ф = 21 [л/с]

Водоотдача сети обеспечит требуемый расход.

На территории института в 180 м от учебного корпуса имеется искусственный водоем объемом 25 м³

2.12   Определяем время работы пожарного автомобиля от пожарного водоема

 = =мин

Определение предельного расстояния подачи огнетушащих средств.

а) при установке на пожарный водоем

L_пред===816,3 м

где Н_н - напор на насосе, который равен 80-100 м вод.ст.;

Н_разв -напор у разветвления, который равен 40-50 м вод.ст.;

Z_м -наибольшая высота подъёма (+) или спуска (-) местности на предельном расстоянии, [м];

Z_ств - наибольшая высота подъёма (+) или спуска (-) ствола от места установки разветвления или прилегающей местности на пожаре, [м];

S=0,015- сопротивление одного пожарного рукава;

Q- суммарный расход воды одной наиболее загруженной магистральной рукавной линии, [л/с];

«20»- длина одного напорного рукава, [м];

Проверка выполнения условия:

L_пред > L

,3м>180м - условие выполняется.

б) при установке на гидрант

L_пред===816,3 м

где: Н_н - напор на насосе, который равен 80-100 м вод.ст.;

Н_разв -напор у разветвления, который равен 40-50 м вод.ст.;

Z_м -наибольшая высота подъёма (+) или спуска (-) местности на предельном расстоянии, [м];

Z_ств - наибольшая высота подъёма (+) или спуска (-) ствола от места установки разветвления или прилегающей местности на пожаре, [м];

S=0,015- сопротивление одного пожарного рукава;

Q- суммарный расход воды одной наиболее загруженной магистральной рукавной линии, [л/с];

«20»- длина одного напорного рукава, [м];

Проверка выполнения условия:

L_пред > L

,3>80м - условие выполняется.

Определяем количество рукавов в магистральной линии от водоема:

где    L - расстояние от водоисточника до места пожара, м;

,2 - коэффициент неровности местности;

- длина одного рукава, м;

n_P - количество рукавов, используемых при прокладке

магистральных линий, вывозимых на одном пожарной автомобиле.

Определяем количество рукавов в магистральной линии от ПГ:

где    L - расстояние от водоисточника до места пожара, м;

,2 - коэффициент неровности местности;

- длина одного рукава, м;

n_P - количество рукавов, используемых при прокладке

магистральных линий, вывозимых на одном пожарной автомобиле.

Определение требуемого количества пожарных автомобилей, которые необходимо установить на водоисточники.

N_авт.= _.= =1

где: 0,8 - коэффициент полезного действия пожарного насоса;

Q_н - производительность насоса пожарного автомобиля, [л/с].

2.17. Определение требуемой численности личного состава для тушения пожара:

N_л/с= N_гдзс^туш*3+N_пб*1 +N_гдэс^защ*3 +N _авт *1 +N_р*1+N_св*1

=5*3+2*1+1*1+3*1+2*1+10*1=33 чел.

Определим количество отделений:

N_отд= N_л/с/4=33/4=9 отд.

Вывод о достаточности сил и средств:

.2 Сводные данные результатов расчетов требуемого количества сил и средств при тушении пожара

3.3 Определение расчетного времени эвакуации людей из учебного корпуса

Расчет выполняется по методике ГОСТ 12.1.004-91, приложение 2.

Целью расчета является определение времени, в течение которого люди в случае пожара смогут покинуть горящее помещение. При этом расчётное время эвакуации людей из помещения (τ_р, мин.) устанавливается по расчёту времени движения одного или нескольких людских потоков от наиболее удалённого места расположения людей через эвакуационные проходы к ближайшему эвакуационному выходу.

Расчет времени эвакуации выполнен в программе СИТИС: Флоутек.

В отчете представлен расчет времени движения потока:

Время движения к выходу "Выход_01": 2,18 мин.

Время движения к выходу "Выход_02": 6,58 мин.

Время движения к выходу "Выход_03": 6,58мин.

Время движения к выходу "Выход_04": 6,61 мин.

Время выхода людей непосредственно наружу

Таблица 3.1

Время выхода с этажей

Таблица 3.2.

Вывод: При проведении эвакуации, людей охваченных паникой среди переменного состава не будет, затруднений при эвакуации не ожидается. Так как люди прекрасно осведомлены о правилах поведения при пожаре и эвакуации. Проходящие тренировки показали положительный результат.

Выводы и предложения

Анализ сложившейся оперативной обстановки в сфере произошедших пожаров на объектах с массовым пребыванием людей показывает, несмотря на ужесточение мер в области пожарной профилактики к объектам с массовым пребыванием людей, по-прежнему остается высокая процентная гибель и травмирование людей.

Одним из сложных пожаров является пожар в зданиях учебных заведений.

В ходе выполнения работы по оптимизации расчета сил и средств для тушения возможного пожара был проведен расчет сил и средств и эвакуации людей из всего здания. Согласно расчета эвакуация 800 курсантов из здания общежития пройдет за 4,61 минуты, а по данным расчета требуемого количества сил и средств подразделений пожарной охраны расчетное время подачи первого ствола составляет 13 минут. Сопоставляя эти данные можно сделать вывод, что эвакуация переменного состава произойдет до прибытия пожарных подразделений.

Для разработки возможных мест возникновения пожара тушения были проанализированы объемно-планировочные и конструктивные решения данного здания.

По результатам анализа было выявлено наиболее вероятное место пожара лаборатория химии расположен на 4 этаже.

При расчете СиС был выбран:

этаж, так как существует вероятность распространения огня на выше лежащие этажи и задымление путей эвакуации

также рассмотрены тактические возможности пожарных подразделений с установкой на ПВ и ПГ

По данным полученным в ходе расчетов можно сделать вывод, что установка АЦ на пожарный гидрант является наиболее предпочтительнее т.к. обеспечивается требуемый расход при требуемом напоре и запас воды не ограничен, а при установке АЦ на ПВ запаса воды в пожарном водоеме обеспечит требуемый расход на время 17,8 мин.

1. Разработаны дополнения к плану тушения пожара на УрИ ГПС МЧС России (акт внедрения)

. Регулярно проводить тренировки по эвакуации из здания

. Ежеквартально проводить занятия с личным составом караулов УПЧ по тушению возможного пожара.

. Ввести в караулы УПЧ дополнительный штат командиров отделения, для полной комплектации звеньев ГДЗС.

Библиографический список

1.       Технический регламент о требованиях пожарной безопасности (Федеральный закон от 22.07.2008 №123-ФЗ).

.        Федеральный закон о пожарной безопасности № 69 (Федеральный закон от 21 декабря 1994 года) с изменениями и дополнениями.

.        Приказ МЧС России № 630 от 31 декабря 2002 г «Правила по охране труда в подразделениях Государственной противопожарной службы МЧС России»

.        Приказ МЧС России № 240 от 05 мая 2008 г « Об утверждении порядка привлечения сил и средств подразделений пожарной охраны гарнизонов пожарной охраны для тушения пожаров и проведения АСР»

.        Приказ МВД России от 30 апреля 1996г № 234. Наставление по газодымозащитной службе пожарной охраны.

.        ГОСТ 12. 1 114 - 82 «Техника пожарная. Обозначения условные графические», - М.: Государственный комитет СССР по стандартам, 1982, с.

.        ГОСТ 12.1.033-81. Пожарная безопасность. Термины и определения.

.        ГОСТ 2.321-84 ЕСКД. Обозначения буквенные

.        ГОСТ 2.316-68 ЕСКД. Правила нанесения на чертежах надписей, технических требований и таблиц.

.        Иванников В.П., Клюс П.П. ,Справочник РТП.- М.: Стройиздат,1987

.        Повзик Я.С., «Пожарная тактика». - М. : «ЗАО Спецтехника» 2000 г. г.

.        Плеханов П.И., Организация работы тыла на пожаре - М.: Стройиздат,1987

.        Повзик Я.С., Пожарная тактика в примерах - М.: Стройиздат,1992 г.

.        Повзик Я.С., Клюс П.П., Пожарная тактика. - М.: Стройиздат,1990 г.

.        Повзик Я.С., «Справочник руководителя тушения пожара».- М: «ЗАО Спецтехника» 2000 г.

.        Теребнев А.В, Теребнев В.В.,. Упраление силами и средствами на пожаре: Учеб пособие Под ред. Е.А.Мешалкина- Екатеринбург, 2004г

Приложение 1.

Рекомендации для должностных лиц.

Рекомендации руководителю тушения пожара

Руководитель тушения пожара обязан:

1.       Обеспечить управление боевыми действиями на пожаре непосредственно или через оперативный штаб.

2.       Установить границы территории, на которой осуществляются боевые действия по тушению пожара, порядок и особенности указанных действий.

3.       Провести разведку пожара, при этом установить:

·   наличие и характер угрозы людям, их местонахождение, пути, способы и средства спасения (защиты), а также необходимость защиты (эвакуации) имущества;

·        наличие и возможность вторичных проявлений опасных факторов пожара, в том числе обусловленных особенностями технологии и организации производства на объекте;

·        место и площадь горения, что горит, а также пути распространения огня;

·        наличие и возможность использования средств противопожарной защиты;

·        местонахождение ближайших водоисточников и возможные способы их использования;

·        наличие электроустановок под напряжением, возможность и целесообразность их отключения;

·        состояние и поведение строительных конструкций на объекте пожара, места их вскрытия и разборки;

·        возможные пути ввода сил и средств для тушения пожара и иные данные, необходимые для выбора решающего направления;

·        достаточность сил и средств, привлекаемых к тушению пожара.

·        Определить номер (ранг) пожара, вызвать силы и средства в количестве, достаточном для ликвидации пожара;

·        Определить решающее направление на пожаре на основе данных, полученных при разведке пожара;

·        Произвести расстановку сил и средств с учетом выбранного решающего направления;

·        Обеспечить бесперебойную подачу огнетушащих средств;

·        Принять решение об использовании на пожаре ГДЗС, в том числе о составе и порядке работы звеньев ГДЗС, а также других специальных служб гарнизона пожарной охраны;

·        Организовать связь на пожаре с оперативным штабом, боевыми участками (секторами), участниками тушения, взаимодействующими службами;

·        Поддерживать связь с диспетчером гарнизона, периодически сообщать об изменениях обстановки, принятых решениях и отданных приказаниях;

·        Обеспечить выполнение правил охраны труда, назначить ответственное лицо за соблюдением требований правил охраны труда, доводить до участников тушения пожара информацию о возникновении угрозы для их жизни и здоровья;

·        Обеспечить взаимодействие со службами жизнеобеспечения, привлекаемыми в установленном порядке к тушению пожара;

·        Выполнять обязанности, возлагаемые на оперативный штаб, если указанный штаб не создавался.

Руководитель тушения пожара имеет право:

·   Отдавать обязательные для исполнения указания должностным лицам и гражданам в пределах территории, на которой осуществляются боевые действия по тушению пожара;

·        Назначать и освобождать от выполнения обязанностей должностных лиц на пожаре;

·        Получать необходимую для организации тушения пожара информацию от администрации предприятий и служб жизнеобеспечения;

·        Принимать решения по созданию оперативного штаба, боевых участков и секторов, привлечению дополнительных сил и средств на тушение пожара, а также изменению мест их расстановки;

·        Определять порядок убытия с места пожара подразделений пожарной охраны, привлеченных сил и средств.

Рекомендации начальнику оперативного штаба

Начальник оперативного штаба обязан:

· Руководить работой оперативного штаба тушения пожара;

·        Готовить и своевременно вносить РТП на основе данных разведки, докладов участников тушения пожара, информации диспетчера гарнизона и других сведений предложения по организации тушения пожара, потребности в огнетушащих веществах, созданию резерва сил и средств;

·        Организовать доведение указания РТП до соответствующих участников тушения пожара, обеспечить их регистрацию и контроль за исполнением, ведение регламентных документов оперативного штаба;

·        Организовать расстановку сил и средств;

·        Докладывать РТП и сообщать диспетчеру гарнизона оперативную информацию об обстановке на пожаре;

·        Обеспечить сбор сведений о причине и виновниках возникновения пожара, организовывая в установленном порядке необходимое взаимодействие с испытательной пожарной лабораторией и оперативно-следственной группой органа внутренних дел.

Начальник оперативного штаба имеет право:

· Отдавать в пределах своей компетенции обязательные для исполнения указания участникам тушения пожара, должностным лицам служб жизнеобеспечения населенного пункта (предприятия) а также должностным лицам органов внутренних дел, прибывшим на место пожара;

·        Отдавать в случаях, не терпящих отлагательства, указания участникам тушения пожара от лица РТП с последующим обязательным докладом о них РТП;

·        Требовать от участников тушения пожара и должностных лиц служб жизнеобеспечения населенного пункта (предприятия), а также должностных лиц органов внутренних дел, прибывших на место пожара, исполнения их обязанностей, а также указаний РТП и собственных указаний;

·        Отменять или приостанавливать исполнение ранее отданных указаний при возникновении явной угрозы для жизни и здоровья людей, в том числе участников тушения пожара (обрушение конструкций, взрыв и другие изменения обстановки на пожаре, требующие принятия безотлагательных решений).

Рекомендации начальнику тыла

Начальник тыла обязан:

· Провести разведку водоисточников, выбор насосно-рукавных систем. Встречу и расстановку на водоисточники пожарной техники;

·        Сосредоточить резерв сил и средств, необходимый для тушения пожара;

·        Обеспечить бесперебойную подачу огнетушащих средств, при необходимости организовать доставку к месту пожара специальных огнетушащих веществ и материалов;

·        Принять меры к обеспечению личного состава боевой одеждой и средствами защиты органов дыхания;

·        Организовать своевременное обеспечение пожарной техники горюче-смазочными и другими эксплуатационными материалами;

·        Осуществить контроль за исполнением работ по защите магистральных рукавных линий;

·        Организовать, при необходимости, восстановление работоспособности пожарных машин и оборудования, пожарно-технического вооружения;

·        Обеспечить ведение соответствующей документации.

Начальник тыла имеет право:

· Отдавать в пределах своей компетенции обязательные для исполнения указания участникам тушения пожара, задействованным в работе тыла;

·        Требовать от участников тушения пожара и должностных лиц жизнеобеспечения населенного пункта (предприятия), а также должностных лиц органов внутренних дел, прибывших на место пожара, исполнения их обязанностей, а также указаний оперативного штаба и собственных указаний;

·        Давать предложения РТП и оперативному штабу о необходимости создания резерва сил и средств для тушения пожара;

·        Отдавать с согласия РТП (НШ) указания диспетчеру гарнизона о доставке к месту пожара необходимых материально-технических ресурсов.

Приложение 2.

Инструкция

взаимодействия пожарной охраны и милиции Кировского района при тушении пожара

Настоящая инструкция определяет порядок взаимодействия пожарной охраны и милиции при тушении пожаров, установление причин и виновных лиц возникновения пожаров.

Обязанности пожарной охраны

При получении сообщений о пожаре диспетчер ПЧ направляет пожарное подразделение к месту происшествия, согласно расписания выездов на пожар.

Сообщить в установленном порядке о пожаре дежурному Кировского РУВД по телефону

-02-02 или по телефону 02. Проконтролировать их выезд.

Обязанности милиции

· При получении из пожарной охраны сообщений о пожаре или аварии диспетчер уточняет адрес и высылает наряд милиции к месту вызова.

·        Наряд милиции прибывает к месту пожара, докладывает руководителю тушения пожара и поступает в его распоряжение до полной ликвидации пожара.

·        При необходимости устанавливает поддержание должного общественного порядка.

·        Совместно с работниками пожарной охраны обеспечивает охрану рукавных линий и пожарной техники от повреждений.

·        Организовывает движение транспорта и пешеходов по другим маршрутам - если это будет вызвано ходом тушения пожара.

·        Уточняет количество проживающих или работающих в здании, где произошел пожар.

Приложение 3.

Инструкция

взаимодействия подразделения пожарной охраны

с предприятием “Горводопровод”.

При наличии на месте пожара сетей водопровода, находящихся на балансе ЕМУП «ВОДОКАНАЛ», предприятие “Горводопровод” обеспечивает бесперебойность подачи воды по ним в зависимости от пропускной способности этих сетей и состояния действующего напора в данном районе, за исключением случаев аварийной остановки или проведения капитальных работ на сетях и сооружениях водопровода.

Радиотелефонист и диспетчер предприятия «Горводопровод» во время пожара поддерживают связь между собой по телефону: 212-71-73; 212-75-97; 212-18-50; 341-99-53 (также связь поддерживается по прямому телефону через ЦУС ФПС ГУ МЧС России по Свердловской области ).

При пожаре №2 и выше в случае недостаточного расхода воды на пожаротушение, диспетчер предприятия «Горводопровод» оценивает целесообразность и места переключения отдельных участков сетей водопровода с целью увеличения подачи воды к месту пожара и направляет для исполнения аварийную бригаду.

По требованию радиотелефониста диспетчер предприятия «Горводопровод» извещает о пожаре или вызывает руководство на пожар.

Согласно требований СНиП 2.04.02-84 п. 2.30 свободный напор в сети противопожарного водопровода низкого давления (на уровне поверхности земли) при пожаротушении должна обеспечиваться горводопроводом не менее 10 метров. Для обеспечения требуемого напора во всех гидрантах водопроводной сети во время пожаротушения ЦДП по требованию диспетчера предприятия «Горводопровод» принимает меры по поддержанию параметров гидравлического режима.

При тушении пожара, когда давление в контролируемых пунктах ниже и ЦДП должны принять необходимые меры увеличения давления до требуемых норм, за исключением случаев аварийной остановки или капитального ремонта магистральных водопроводов и сетей. В резервуарах насосных станций Ш подъема необходимо поддерживать пожарный запас воды:

насосная станция № 2 - 5000 куб. м (ул. Академическая, 5).

Не реже 2 раз в год (согласно параграфа 8 справочника по эксплуатации систем водоснабжения и газоснабжения) районные пожарные части совместно с представителями районных ремонтно-эксплуатационных участков предприятия «Горводопровод» производят проверку состояния гидрантов с опломбированием их на пуск воды через колонку. Опломбирование гидрантов центральным ключем категорически запрещается. Во всех случаях выключения водопроводной сети в связи с аварией, ремонтом или профилактическими работами и связанных с ними понижениями напора или прекращения подачи воды в тот или иной район города, диспетчер предприятия «Горводопровод» извещает по телефону ЦУС ФПС ГУ МЧС России по Свердловской области, а также сообщает о произведенных службой эксплуатации водопровода ремонтах, сменах пожарных гидрантов. Противопожарная служба периодически запрашивает технический отдел предприятия «Горводопровод», а последующий сообщает ему о всех введенных в эксплуатацию сетей водопровода с указанием улиц и количества расположенных на них пожарных гидрантов.

По заявкам ГУ МЧС России по Свердловской области о неисправностях отдельных пожарных гидрантов, ремонтно-эксплуатационные участки предприятия «Горводопровод» выполняют ремонтные работы в течении 7-ми суток.

Приложение 4.

Инструкция

взаимодействия пожарной охраны и скорой медицинской помощи

· При получении сообщений о пожаре диспетчер ПЧ направляет пожарное подразделение к месту происшествия согласно расписания выездов на пожар.

·        При получении с места происшествия по радиостанции от РТП сообщения о необходимости вызова скорой медицинской помощи радиотелефонист обязан связаться по телефону 03.

·        Сообщить в установленном порядке о пожаре и проконтролировать их выезд.

Обязанности скорой медицинской помощи

· При получении из пожарной охраны сообщений о пожаре или аварии диспетчер уточняет адрес и направляет необходимое количество бригад скорой помощи к месту вызова.

·        Бригада скорой помощи прибывает к месту пожара, докладывает руководителю тушения пожара и поступает в его распоряжение до полной ликвидации пожара.

·        При необходимости оказывать скорую медицинскую помощь пострадавшим.

Приложение 5.

Инструкция

О порядке взаимодействия службы аварийно-восстановительных

работ (сл. АДС) ОАО «Екатеринбурггаз» и пожарной охраны

Общие положения

Настоящее Положение определяет порядок взаимодействия службы АДС ОАО «Екатеринбурггаз» и 1 ПЧ 16 ОФПС МЧС России по Свердловской области по обеспечению безопасности личного состава и населения при выполнении работ по тушению пожаров в газифицированных домах, общественных зданиях, учреждениях, а также ликвидации аварий на объектах газоснабжения.

Настоящее Положение должны знать работники службы АДС ОАО «Екатеринбурггаз» и сотрудники 1 ПЧ 16 ОФПС МЧС России по Свердловской области.

Тренировочные занятия по практической отработке настоящего Положения проводить не реже одного раза в год.

Обязанности пожарной охраны.

· При получении сообщения от диспетчера ЦУС о пожаре, взрыве, повреждении газопровода и т.д. радиотелефонист уточняет и записывает адрес и немедленно направляет на место происшествия подразделения ГПС, согласно расписания выездов.

·        Радиотелефонист (диспетчер) устанавливает связь с руководителем тушения пожара, через которого уточняет обстановку и выясняет необходимость направления к месту вызова дополнительных сил и средств, а также спецслужбы города.

·        При получении с места происшествия по радиостанции от РТП сообщения о необходимости вызова горгаза радиотелефонист обязан связаться по телефону 269-47-04 или 04.

·        Руководитель тушения пожара, прибывший на аварийный объект, уведомляет руководителя работ по ликвидации аварии о своем прибытии и поступает в его распоряжение.

·        При наличии угрозы взрыва личный состав подразделений ГПС по указанию руководителя работ оказывает помощь по выводу людей из опасной зоны.

·        Решение об эвакуации населения при загазованности жилых домов принимает руководитель работ по ликвидации аварии.

Обязанности службы АДС треста «Екатеринбурггаз»

· При получении сообщения о пожаре от диспетчера ЦУС, диспетчер АДС уточняет и записывает адрес пожара и если по имеющимся в службе сведениям здание или район, в котором произошел пожар, газифицированы - немедленно направляет аварийную бригаду к месту вызова.

·        Диспетчер АДС постоянно поддерживает радиосвязь с бригадой, следующей к месту вызова, и передает сведения о возможном изменении адреса и обстановке на месте пожара.

·        Мастер (слесарь) аварийной бригады, прибывший на пожар, уведомляет руководителя тушения пожара о своем прибытии и поступает в его распоряжение.

Начальник смены (слесарь) аварийной бригады на месте обязан:

перекрыть поступление газа в горящее здание путем перекрытия задвижки и кранов на вводах в подъезды и доложить об этом руководителю тушения пожара и диспетчеру службы АДС;

проверить с помощью газоанализатора наличие горючего газа и дать рекомендации руководителю по вентиляции загазованных помещений;

при наличии угрозы дворовым емкостям или газораспределительным пунктам (ГРП) от огня, теплового излучения, высокой температуры, через руководителя тушения пожара обеспечить охлаждение установок водяными струями или накрыть брезентом, смачивая его водой;

при наличии в зоне пожара газобаллонной установки или портативной газовой плиты, отсоединить баллон и удалить его через основные выходы или используя балконы, окна. С верхних этажей баллоны необходимо спускать на веревках;

при возникновении угрозы взрыва газовоздушной смеси в здании, уведомить руководителя тушения пожара об этом и совместно с милицией и противопожарной службой организовать эвакуацию людей из опасной зоны, обеспечив охрану и вентиляцию загазованных помещений.

Руководитель работ по ликвидации аварии должен иметь отличительный знак - нарукавную повязку красного цвета.

Техника безопасности

Все работы в загазованной среде (помещениях) производить в средствах изолирования органов дыхания.

Для освещения пользоваться только взрывобезопасным электрооборудованием. Работы по эвакуации газовых баллонов из горящих помещений производить под защитой водяных струй. Для избежания обморожения личного состава, исключить возможность попадания струи сжиженного газа на открытые участки тела.

Запрещается:

проезд любых видов транспорта в загазованную зону;

в загазованных помещениях применять открытый огонь, курить, включать и выключать электроприборы, свет, аккумуляторные фонари;

выбрасывать газовые баллоны с высот, т.к. при этом может произойти взрыв.

Приложение 6.

Инструкция

взаимодействия пожарной охраны с диспетчером ОАО «ЕЭСК»

и диспетчерами ведомственных сетей при тушении пожаров

Настоящая инструкция определяет порядок взаимодействия пожарной охраны Кировского района с диспетчером ОАО «ЕЭСК» и диспетчерами ведомственных сетей при работе на пожарах и ликвидации аварий на объектах г. Екатеринбурга.

Оперативная связь ГПС с диспетчером ОАО «ЕЭСК» устанавливается по телефонам:

Диспетчер ЕДДС ГУ МЧС России по Свердловской области

телефоны: 01, 371-19-25, 358-82-96 и 1-ПЧ телефоны: 374-09-50.

Диспетчер ОАО «ЕЭСК»: 371-29-28; 371-37-90

Телефоны диспетчера по Кировскому району: 261-53-22; 259-09-20.

При получении сообщения о пожаре, в ходе тушения которого создается угроза электротравматизма людям, радиотелефонист обязан сообщить, зафиксировав время сообщения, диспетчеру ОАО «ЕЭСК».

Диспетчер, получивший сообщение о пожаре или аварии, обязан немедленно направить к месту вызова, в распоряжение руководителя пожаротушения аварийную бригаду.

Руководитель аварийной бригады после отключения электроэнергии обязан выдать письменный допуск руководителю пожаротушения, на безопасное проведение работ по тушению пожара и ликвидации аварий.

Во всех случаях, когда электроустановки препятствуют успешному тушению пожара, разрешается руководителю пожаротушения производить имеющимися на вооружении в подразделении средствами отключение электроустановок напряжением до 380 В, с последующим уведомлением об этом диспетчера ОАО «ЕЭСК».

При тушении пожара на электроустановках или вблизи таковых, находящихся под высоким напряжением (свыше 380 В) работа подразделений пожарной охраны проводится под контролем дежурного персонала этих установок, которые дают рекомендации о соблюдении правил техники безопасности, выполнение которых личным составом пожарных подразделений неукоснительно.

Лицо, обеспечивающее технику безопасности работающих на пожаре с электроустановками, должно иметь красную повязку с нанесенной на ней стрелкой, белого цвета.
