1.       Обоснование выбора территории предприятия под застройку

Генеральный план (генплан) - план, показывающий существующее либо перспективное расположение объектов проектирования в значительных масштабах, как правило, на геодезической подоснове.

Генеральный план - это комплексное решение вопросов планировки, застройки и благоустройства промышленных предприятий. Оно производится, прежде всего, на основе учета градостроительных связей, т. е. местоположения данного предприятия или группы предприятий в промышленном районе (промышленной зоне), на основе учета и использования всей суммы связей данного предприятия или группы предприятий с соседними предприятиями и с селитебной территорией [1].

Генеральный план разрабатывается на основании СНиП II-89-90 «Генеральное планирование промышленных предприятий. Нормы проектирования» [1].

В проекте генерального плана решаются следующие вопросы:

. Производственно-технологическая взаимосвязь цехов и сооружений (размещение сооружений и зонирование территории предприятий, блокирование цехов и сооружений, выбор системы заводского транспорта, организация грузовых и людских потоков, трассировка подземных, наземных и надземных коммуникаций);

. Архитектурно-планировочная структура предприятий (характер застройки, унификация параметров и типизация элементов генерального плана, форма и конфигурация отдельных зданий и сооружений, их ориентация по странам света и розе ветров, защита от шума, решение сети обслуживания - питания, санитарно-гигиенического и медицинского обслуживания, отдыха, расположение входов и въездов на территорию предприятий, система заводских магистралей, проездов и площадей, возможность расширения и реконструкции предприятий, благоустройство предзаводской территории, последовательность и завершенность строительства по очередям, создание единого архитектурного ансамбля в увязке с архитектурой прилегающих предприятий и населенного пункта);

. Производственно-строительная характеристика проектируемых предприятий (общеплощадочная унификация строительных решений, способствующая применению поточных и индустриальных методов строительства, строительный генеральный план - стройгенплан и график строительства, соответствующие планировочному и архитектурно-строительному решению предприятия или предприятий по очередям строительства);

. Оценка и учет климатических, гидрогеологических и других природных условий (солнечная радиация, внешняя температура, направление ветров, влажность воздуха, количество осадков, качество грунтов, гидрогеологические условия и рельеф участка, сейсмичность);

. Технико-экономическая эффективность общего проектного решения (эффективность использования площадки и принятых в проекте генерального плана решений в целом и его частях).

При планировке и застройке территории промышленных предприятий следует исходить из требований производственного и строительного кооперирования с соседними промышленными предприятиями, прилегающими районами города, производственно-строительными базами и системами инженерного оборудования. Трассировка инженерных сетей должна производиться с учетом возможного кооперирования с сетями селитебной зоны.

Решение генерального плана предприятия или группы предприятий должно быть увязано с трассировкой проездов и магистралей, всего промышленного района, а также примыкающей к нему селитебной территории. Необходимо предусмотреть удобное для эксплуатации и экономически целесообразное присоединение внутризаводских транспортных артерий к внешним путям.

При решении генерального плана следует стремиться к максимальному сокращению территории предприятий, не допуская необоснованных резервов ее и излишеств в размерах благоустройства, площадях озеленения, ширине и числе магистралей и проездов, величине расстояний между зданиями и сооружениями, длине транспортных путей и коммуникаций.

Город Москва - столица <#"563440.files/image001.gif">

G - величина выброса

H - высота выброса

V - скорость ветра

q - концентрация вредных веществ у поверхности земли

η - необходимая степень очистки

мг/м3

застройка генеральный план здание

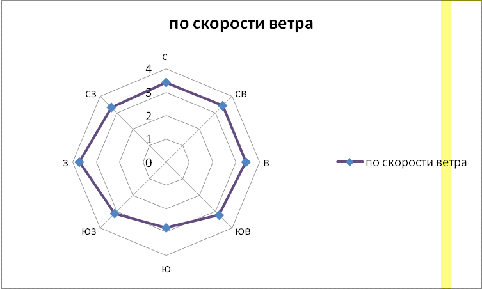

«Роза ветров»

Расчет толщины теплоизоляции покрытия

.         Массивность конструкции - легкая

.         Температура наиболее холодных суток - tн= -57 ˚С

.         Значение температурных перепадов

Δtн = 0,8 ×(tв - tр) , t росы = 12 ˚С

Δtн = 0?8×(22-12)= 8˚C

R0тр=

n=1 - для наружных покрытий

b=1.1 (ρ для ПС-1 =70 - 200 кг/м3)

Rb=0.116 (м2×К)/Вт - сопротивление теплопередачи внутри поверхности

R0тр=  (м2×К)/Вт

.Определяем толщину теплоизоляции

 λиз = 0.046 (из приложения)

= 0.046×[0.941-(0.116 +0.043 +0.015/0.58)]=0.0348 м

R0из = / R0из ≥1.2 R0тр

.06 ≥ 1.13

Условие не выполняется → проверка на возможность конденсата на внутренней поверхности:

τ = 22 -  = -92 ˚C

Определение предела огнестойкости

П = k × (+ Δτ0 ) ,

где - нормированное время,  = (5.2/(J×0.05))0.578

F- площадь отсеков, м2

J- интенсивность тушения пожара

Q- гарантийный расход средств для тушения пожаров, мин

Δτ0= 10 мин, т.к. установка стационарная

k= 2 - для стен

k= 1 - для покрытия

k= 0.5 - для перегородки

0.578 = 14.65= 15

П1= 2×= 170 мин = 2,83 ч

П2= 1×= 85 мин = 1,4 ч

П3= 0.5×= 42 мин = 0,7 ч

Расчет одиночной решетки с механической очисткой

1.   Определяем число прозоров

n=

Q - расход сточных вод, Q=(2.3×108)×2.8×10-7 = 6,44 м3/с

b - расстояние между стержнями

h - глубина водоема

υ - скорость потока сточных вод

n= = 397,5

.         Вводим поправочный коэффициент n’= n×k

k=1,05 n’=1,05×397,5= 417,37

3.       Определяем ширину решетки

B= S×(n -1) + b

S- толщина стержня, S=15 мин

b= 0,015×(417,37 - 1) + 0,015 = 6,26 м

.         Определяем полезную длину стержней решетки

L=  α= 60 ˚

L== 1,38 м

Определение расчетного расхода сточных вод и геометрических размеров песколовки -жироловки

.         Определяем расчетный расход сточных вод , м3/ч

- потребность воды на единицу продукции, m=20 м3/ч

k- часовой коэффициент неравномерности, k= 2,5

t- длительность смены, t= 8 ч

2.       Определяем геометрические размеры песколовки- жироловки

B= h=

b- ширина, h- высота

B= h=

.         Определяем длину песколовки

L= υ×t´

t´- время нахождения сточной воды в жироловке

t´= 10 мин = 600 с

L= 0,01×600 = 6 м

Определение диаметра труб и скорости течения сточных вод

.         Определяем диаметра труб

d1=  d2=

Q1, Q2- отвод сточных вод, л/с

υ - скорость воды, м/с

d1=  м, принимаем d1=200 мм

d2= = 0,22 м = 220 мм принимаем d2=250 мм

.         Определяем С

С- коэффициент, учитывающий шероховатость стенок труб, размеры, форму, течение потока воды

C= n- коэффициент от которого зависит материал трубы

n= 0,013(чугун )

С2=  = 149,07

.         Определяем скорость движения сточных вод

υр=√ R×I×C R= d/4

υ1р= √50×0,15 ×143,84 = 393,92 м/с

υ2р= √62,5×0,15 ×149,07 = 456,43 м/с
