Периодический закон Д.И. Менделеева в свете синергетической теории информации

СОДЕРЖАНИЕ

Введение

. ООО«Оренбургская буровая компания»

.1 Система верхнего привода

.2 Описание конструкции СВП

.3 Преимущества и недостатки электрических и гидравлических приводов

.4 Историческая справка

Эксплуатационные преимущества СВП

.1 Зарубежные производители систем верхнего привода

.2 Модели Верхнего Привода TESCO

4.3 Модели Верхнего Привода Canrig Drilling Technology

.4 Модели Верхнего Привода National Oilwell Varco

.1 Рынок систем верхнего привода в России

.2 Система верхнего привода: ЗАО "Уралмаш - Буровое оборудование"

5.3 Модели верхнего привода «ПромТехИнвест»

.1 Экономическая часть

.2 Преимущества использования СВП в буровых работа

.1 Охрана труда и техника безопасности

.2 Меры безопасности

.3 Общие указания

Заключение

Список использованных источников

ВВЕДЕНИЕ

После окончания четвёртого курса студенты специальности "Машины и оборудование нефтяных и газовых промыслов" проходят вторую производственную практику на предприятиях нефтяной и газовой промышленности.

Целью данной производственной практики является подготовка студентов к изучению общепрофессиональных и специальных дисциплин, овладение практическими навыками по монтажу и эксплуатации бурового оборудования, выполнения курсового проекта.

Я работал на буровой №220 Царичанского месторождения, которое разрабатывается ООО «Оренбургская буровая компания», слесарем по ремонту бурового оборудования 5 разряда.

Принимал участие при обслуживании буровой установки во время бурения, монтаже выкидной линии ПВО, ремонте бурового насоса, благоустройстве жилого городка.

Бурение производилось с помощью мобильной буровой установки с системой верхнего привода. Данный отчет посвящен системам верхнего привода, так как это является наиболее перспективным способом бурения скважин на нефть и газ.


1. ООО «Оренбургская буровая компания»

апреля 1978 года Указом Министерства нефтяной и газовой промышленности СССР в структуре производственного объединения "Оренбургнефть" было создано Оренбургское управление буровых работ для бурения поисково-оценочных и разведочных скважин на нефть и газ.За годы работы предприятия, по состоянию на 1 марта 2010 года, пробурено более 1 615 тысячи метров горных пород, сдано более 520 скважин, разработаны и освоены десятки месторождений нефти и газа, среди которых - Давыдовское, Пролетарское, Преображенское, Золотовское, Загорское, Вахитовское, Ольшанское, Крутоярское, Новодолговское, Свердловское и многие другие.

В 2001 году на базе ОУБР ОАО "Оренбургнефть" организовано ООО "Оренбургская буровая сервисная компания" ОАО "ТНК".

В декабре 2004 года создано ООО "Оренбургская буровая компания" (ООО "ОБК").

Головной офис компании находится в Оренбурге, филиалы ООО "ОБК" работают в Бузулуке, городе Актобе Республики Казахстан, поселке Степное Саратовской области. В настоящее время производится мобилизация буровых установок для начала производственной деятельности в Республике Таджикистан.

ООО «Оренбургская буровая компания» (ООО «ОБК») - одно из самых крупных и уверенно развивающихся предприятий Приволжского федерального округа, которое выполняет полный цикл сервисных услуг по строительству, текущему и капитальному ремонту скважин для нефтяных компаний.

Производственная деятельность компании включает в себя вышкомонтажные работы, бурение скважин, зарезку боковых стволов, технологическое сопровождение долот, сопровождение буровых растворов, освоение, подготовительные земляные работы и рекультивацию скважино-точек, а также бурение водяных скважин.

Все работы производятся в соответствии с Российскими стандартами и с международным стандартом API. ООО "ОБК" строго контролирует выполнение норм техники безопасности, уделяет особое внимание охране труда и экологии производства.

Предприятие ведет работу более чем на 30 месторождениях и площадях.

Среди заказчиков компании - ОАО "ТНК-ВР", ОАО "Татнефть", ЗАО "Газпром зарубежнефть", ОАО "Русснефть", ЗАО "Самара-Нафта", ОАО "Самаранефтегаз" (входит в состав ОАО "Роснефть"), ОАО "ЮжУралнефтегаз", ООО "Уралнефтегазпром" и многие другие.

В ООО "ОБК" - 29 буровых установок "Уралмаш", две буровые установки с электроприводом ZJ50DB, одна установка ZJ70DB, две мобильные буровые установки ZJ30, шесть мобильных буровых установок МБУ-125, две мобильные буровые установки АРБ-100 и LTO-250 "Cooper", четыре агрегата А-50 и две установки 1БА-15В для строительства водяных скважин.

Подписан контракт на приобретение в КНР буровой установки ZJ70DB грузоподъемностью 450 т. и четырех мобильных буровых установок ZJ40 грузоподъемностью 225 т.

Более 1 350 инженерно-технических работников и специалистов рабочих профессий составляют сплоченный и высокопрофессиональный трудовой коллектив компании.

Рисунок 1 - Организационная структура управления буровых работ

Производственную деятельность ООО "Оренбургская буровая компания" ведут:

бригады бурения,

бригад бурения боковых стволов,

бригады вышкостроения,

бригада освоения скважин,

бригады бурения водяных колодцев.

Особое внимание в ООО "ОБК" уделяется работе с персоналом. В компании действует коллективный договор, предусматривающий организацию санаторно-курортного лечения и оздоровительных мероприятий, оказание материальной помощи сотрудникам компании, другие меры социальной поддержки. Активно работает профсоюзный комитет.

В планах ООО "ОБК" - наращивание темпов и объемов работ, развитие партнерских отношений с заказчиками, расширение спектра и географии предоставляемых услуг, поиск новых партнеров.

В настоящее время ООО "ОБК" заключило контракт с ЗАО "Газпром зарубежнефтегаз" на строительство разведочных скважин в Республике Таджикистан. Проектная глубина скважин достигает 6900 метров.

2.1 Система верхнего привода

Система верхнего привода (СВП) в последнее время становится наиболее популярным способом бурения нефтяных и газовых скважин. Этой системой оборудуются как импортные, так и отечественные буровые установки. Такие установки используются, например, на Каспийском шельфе в Астрахани.

Из зарубежных компаний, выпускающих верхний привод, наиболее известными являются американская «Varco» и канадская «Canrig». Компания «Varco» выпускает несколько систем верхнего привода TDS (Top Drive Sistem), позволяющих выполнять операции как с бурильными, так и с обсадными трубами.

СВП являются принципиально новым типом механизмов буровых установок, обеспечивающих выполнение целого ряда технологических операций. В принципе верхний привод представляет собой подвижной вращатель с сальником-вертлюгом, оснащенный комплексом средств механизации СПО- силовой вертлюг.

СВП буровых установок получили широкое распространение в мировой практике. СВП обеспечивает выполнение следующих технологических операций:

вращение бурильной колонны при бурении, проработке и расширении ствола скважины;

свинчивание, докрепление бурильных труб;

проведение спуско-подъемных операций с бурильными трубами, в том числе наращивание бурильной колонны свечами и однотрубками;

проведение операций по спуску обсадных колонн;

проворачивание бурильной колонны при бурении забойным двигателями;

промывку скважины и проворачивание бурильной колонны при СПО;

расхаживание бурильных колонн и промывку скважины при ликвидации аварий и осложнений.

.2 Описание конструкции СВП

Подвижная часть СВП состоит из вертлюга-редуктора, который на штропах подвешен на траверсе талевого блока.

На крышке вертлюга-редуктора установлены два гидромотор. Выходной вал гидромотора при помощи шлицов соединен с быстроходным валом редуктора. На одном из гидромоторов установлен гиротормоз для торможения бурильной колонны. К корпусу вертлюга - редуктора крепится рама, через которую передается крутящий момент на направляюще устройство, с него - на вышку.

Трубный манипулятор может разворачивать элеватор в нужную сторону: на мостки, на шурф для наращивания или в любую другую сторону при необходимости.

Трубный зажим служит для захвата и удержания от вращения верхней муфты трубы во время свинчивания (развинчивания) с ней ствола вертлюга.

Между ниппелем и стволом вертлюга навернут ручной шаровой кран для неоперативного перекрытия внутреннего отверстия ствола вертлюга. Для оперативного перекрытия отверстия ствола вертлюга перед отводом установлен внутренний превентор (двойной шаровой кран), который одновременно служит для удержания остатков промывочной жидкости после отвинчивания бурильной колонны.

Вертлюжная головка служит для передачи рабочей жидкости с невращающейся части системы верхнего привода на вращающуюся часть и позволяет не отсоединять гидравлические линии, когда трубный манипулятор вращается с бурильной колонной при бурении, при проработке скважины или позиционировании механизма отклонения штропов элеватора.

Система отклонения штропов предназначена для отвода и подвода элеватора к центру скважины. Система отклонения штропов представляет собой штропы, подвешенные на боковых рогах траверсы. К штропам крепятся гидроцилиндры отклонения штропов.

При бурении скважин на нефть и газ силовой вертлюг выполняет функции крюка, вертлюга, ротора, механических ключей. При его пользовании не нужна бурильная ведущая труба и шурф под нее, а также намного облегчается труд помощника бурильщика, поскольку элеватор механически подается в необходимую позицию. Вместо наращиваний одиночками можно наращивать бурильную колонну трёхтрубными свечами.

Главная особенность СВП - возможность монтировать его в любое время проводки скважины, практически не прерывая бурения.

Основной недостаток существующих конструкций силовых вертлюгов - высокая стоимость.

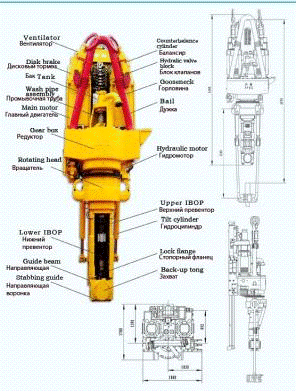

Рисунок 1 - Схема конструкции СВП

2.3 Преимущества и недостатки электрических и гидравлических приводов

Наиболее известные зарубежные производители систем верхнего привода (Varco, Tesco, Canrig, National Oilwell, Bentec и др.) предлагают СВП как в гидравлическом, так и в электрическом (постоянного и переменного тока) исполнении. При этом электрические версии ВСП могут питаться как от источника электроэнергии буровой площадки, так и от автономного дизель-генератора.

Основные преимущества СВП с электрическим приводом:

малая удельная масса подвесной части и, следовательно, минимальный износ талевого каната;

высокая удельная мощность привода NУД (отношение выходной мощности к массе подвесной части) составляет 66 кВт/т;

компактность подвесной части;

бесступенчатое (частотное) регулирование скорости вращения вала вертлюга от 0 до 180 об/мин;

реверсивность;

автоматичность изменения момента от минимального до номинального значений при постоянной заданной скорости вращения выходного вала;

свобода компоновки подвесной части.

Основными недостатками СВП с электрическим приводом являются:

несоответствие максимума мощности СВП скоростным режимам работы отечественного бурового инструмента (пик мощности смещен относительно рабочих скоростей порядка 60-100 об/мин в сторону 200…250 об/мин),ущественное недоиспользование мощности привода (50-72%) в диапазоне частот 60-100 об/мин; низкий коэффициент использования мощности;

отсутствие саморегулирования скорости вращения выходного вала в зависимости от нагрузки на рабочем инструменте, и, как следствие, снижение производительности привода;

отсутствие самоторможения привода и возможность генерации тока при возникновении эффекта «пружины» в случае прихвата бурильной колонны и ее обратном вращении, разрушающего электронную систему управления СВП;

большие тепловые потери в электродвигателе, в особенности при максимальных моментах, требующие наличия собственной системы охлаждения, что усложняет и удорожает конструкцию СВП;

несоответствие электрических параметров СВП параметрам отечественной электрической сети, что приводит к необходимости использования автономной системы электропривода (дополнительный модуль дизель-генератора, дополнительный модуль частотного управления электродвигателем);

дополнительные затраты на дизельное топливо и транспортные расходы при использовании дизель-генераторов. При годовой нагрузке СВП порядка 4000 моточасов расход топлива только одной дизель-генераторной установки с указанным выше коэффициентом использования мощности составит более 120 т;

необходимость применения многоступенчатых механических редукторов в приводе электродвигателей для снижения частоты вращения выходного вала, что приводит к снижению надежности, усложнению и повышению стоимости конструкции СВП.

Основные преимущества и недостатки СВП с гидрообъемным приводом аналогичны преимуществам и недостаткам ВСП с электроприводом.

Дополнительными преимущества СВП с гидроприводом являются:

расширение скоростного (силового) диапазона при меньшей входной мощности за счет применения гидромоторов с переменным рабочим объемом (привод оснащен системой клапанов, позволяющих изменять рабочий объем гидромотора в два раза). Это позволяет получить несколько ступеней на внешней характеристике и, в отличие от СВП с электроприводом, в диапазоне оборотов выходного вала от 50 до 200 об/мин работать на режиме, близком к режиму постоянной мощности.

в гидравлическом приводе имеется возможность путем дросселирования жидкости гасить эффект «пружины» в случае прихвата колонны и ее обратном вращении;

достоинством гидроприводных СВП является возможность сделать выбор в пользу применения безредукторного привода на основе использования высокомоментных гидромоторов, что легло в основу создания семейства СВП отечественного производства.

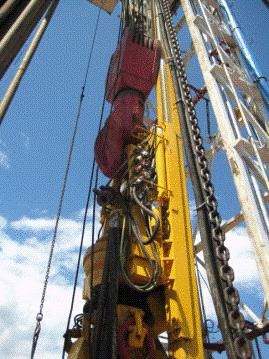

Рисунок 2 - СВП с электрическим приводом

2.4 Историческая справка

Весь прошлый век нефтяники и газовики работали квадратом и ротором. Бурильная колонна с квадратом, несмотря на все его минусы, до сих пор обычное явление на буровой.

В 1983 г. на смену классическому способу вращения буровой колонны при помощью Келли-штанги пришли буровые машины (DDM - Derrick Drilling Machine). Первая установка под названием DDM 650 DC была выпущена компанией Aker Kvaerner в 1984 г. Она имела электрический привод постоянного тока и грузоподъемность 650 т и предназначалась для морских буровых платформ. Дальнейшее развитие этой системы привело к появлению гидравлического верхнего привода на установке DDM HY 500/650, выпущенной в 1987 году. Вследствие необходимости увеличения крутящего момента в 1989 г. были разработаны двухприводные установки: DDM 500/650 EL и DDM 650 HY. В 1993 году на рынке появилась 2-х приводная установка DDM 650 EL "Frontier", обладающая мощностью 2100 л.с. и крутящим моментом 8800 Нм. По неофициальным данным один из покупателей использовал "Frontier" для бурения скважины глубиной 12000 м.

К 1996 г. способ бурения верхним приводом стал основным методом бурения морских скважин. Значительная часть скважин на суше сейчас также бурится с применением СВП. Для продвижения СВП на новые рынки по всему миру компанией Maritime Hydraulics был разработан портативный СВП. Для малогабаритных скважин ("slim-hole") разработан портативный СВП, обеспечивающий высокоскоростное (600 об./мин.) бурение.

Метод верхнего привода, первоначально разработанный американскими специалистами, изменил жизнь буровой бригады, во многом облегчая ее работу. Верхний привод позволяет провернуть бурильную колонну в нужном направлении, в каком бы положении она не находилась. Кроме того, процесс бурения верхним приводом исключает необходимость использования дополнительных манипуляций и дополнительных инструментов при буровых работах. СВП предназначена для быстрой и безаварийной проводки вертикальных, наклонно-направленных и горизонтальных скважин при бурении, совмещая в себе функции вертлюга и ротора. Система верхнего привода в последнее время становится наиболее популярным способом бурения нефтяных и газовых скважин. Применение СВП предусмотрено новыми правилами безопасности в нефтяной промышленности при условии, что длина горизонтального участка составляет более 300 метров. СВП обеспечивает безаварийное быстрое бурение вертикальных и горизонтальных скважин. СВП оснащается комплексом устройств для выполнения спускоподъемных операций.

Система Верхнего Привода обеспечивает:

Вращение бурильной колонны при бурении, спуско-подъемных операциях, проработке и расширке ствола скважины методом "сверху-вниз" и "снизу-вверх";

Свинчивание, закрепление, раскрепление и развинчивание бурильных колонн. Закрепление трубных соединений с контролируемым оператором моментом

Проведение спуско-подъемных операций;

Проведение операций по спуску обсадных колонн;

Наращивание бурильной колонны свечами и однотрубками;

Проворачивание бурильной колонны при бурении забойным двигателем;

Промывку скважин;

Расхаживание с промывкой бурильных колонн при ликвидации аварий и осложнениях.

Подачу свечей бурильных труб к гребенке полатей верхового;

Проводить необходимые работы на шурфе.

Дистанционное управление системой выдвижения, задвижкой и элеватором;

Полностью реверсируемая работа.

Основные преимущества СВП:

сокращение объема и времени вспомогательных операций (например, наращивание труб при бурении);

расширение ствола скважины при спуске и подъеме инструмента;

повышение точности проводки скважин при направленном бурении;

снижение вероятности выброса флюида из скважины через бурильную колонну;

облегчение спуска обсадных труб в зонах осложнений за счет вращения и промывки;

повышение безопасности буровой бригады;

сокращение сроков бурения и, в целом, строительства скважин.

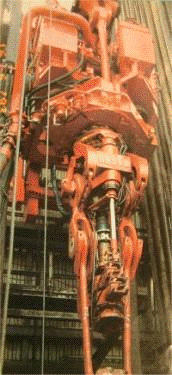

Рисунок 2 - Первая установка под названием DDM 650 DC

3. Эксплуатационные преимущества СВП

Экономия времени на наращивание труб при бурении. Наращивание колонны бурильных труб свечой длиной 28 метров позволяет устранить каждые два из трех соединений бурильных труб.

Уменьшение вероятности прихватов бурильного инструмента. Силовой вертлюг позволяет в любой необходимый момент времени при спуске или подъеме инструмента элеватором в течение 2...3 минут соединить с бурильной колонной и восстановить циркуляцию бурового раствора и вращение бурильной колонны, тем самым предотвратить прихват инструмента.

Расширение (проработка) ствола скважины не только при спуске, но и при подъеме инструмента.

Повышение точности проводки скважин при направленном бурении. При использовании отклонителя с гидравлическим забойным двигателем для измерения угла скважины свечу можно удерживать в заданном положение по всей длине свечи, что приводит к лучшей ориентации колонны и меньшему числу контрольных съемок.

Бурение на всю длину свечи без наращивания однотрубками улучшает качество керна, снижает число рейсов.

В состав системы входит автономная гидростанция с дизельным приводом или приводом от тягового электродвигателя переменного или постоянного тока.

Верхний привод предлагает все важные функции по работе с трубами, включая: отклонение штроп элеватора, выдвижение к оси и от оси скважины для наращивания труб через шурф, вращение трубного манипулятора на 270°, с дистанционным управлением элеватор и стопор / захватное устройство. Захватное устройство способно работать с замками бурильных труб с наружным диаметром от 3 до 8-3/4 дюйма.

Уникальная конструкция верхнего привода включает интегрированный вертлюг и несущую раму, что делает подвесную часть системы очень компактной.

Система оснащена программируемым логическим контроллером (ПЛК), который обеспечивает безупречную связь между пультом бурильщика и системой привода. ПЛК оптимизирует эффективность работы системы и обеспечивает важные механизмы автоблокировки.

С пульта бурильщика можно выбрать различные значения скорости вращения/крутящего момента.

Конструкция направляющей / ползуна проста в монтаже и требует минимального объема технического обслуживания.

Отсекающий сдвоенный шаровой кран встроен в конструкцию системы.

Всю систему верхнего привода можно транспортировать в стандартных контейнерах.

На рис. 3,4 показано типичное распределение времени при работе буровых установок с верхним приводом и без него. В таблице 1 и 2 приведены параметры, характеризующие достижение уровня безубыточности, оправдывающие применение верхних приводов и демонстрирующие возможность экономии средств для скважин различной глубины и геологического разреза.

Как видно из рис. 3, во время обычных буровых операций собственно проходка занимает около 30% времени. Остальное время занимают спуско-подъемные операции или "непроизводительные затраты времени", включающие в себя перевозку буровых установок, исследования скважин, каротажи, цементирование, ожидание цемента, сборку противовыбросовых устройств и пр.

Рис. 4 демонстрирует, что время, необходимое на спуско-подъемные операции и непроизводительные временные затраты при применении верхних приводов, можно значительно снизить. Во многих случаях время бурения может быть увеличено до 40% и более. При этом можно подсчитать и соответствующий рост скорости бурения (метров в сутки) и сокращение затрат.


4.1 Зарубежные производители систем верхнего привода

Производители СВП достаточно хорошо известны по всему миру. Из наиболее крупных можно назвать транснациональную корпорацию Aker Kvaerner, американскую компанию Canrig Drilling Technology, американскую корпорацию National Oilwell Varco (появилась в результате слияния компаний National Oilwell и Varco Drilling Equipment), итальянскую компанию Drillmec (раньше в составе корпорации Trevi Group производством СВП занималась другая итальянская компания - Soilmec) и др.

Номенклатура СВП, производимых этими компаниями, широка и используется на буровых российских компаний "Черноморнефтегаз", "Роснефть", "Уренгойгазпром", "Газпром", ЛУКОЙЛ, "Сибнефть", "БК-Евразия" и других.

Американская компания TESCO в начале 1990-х первая начала производить и сдавать в аренду системы верхнего привода для наземных буровых установок, хотя в России системы производства TESCO стали распространяться несколькими годами позже конкурирующих.

.2 Модели Верхнего Привода TESCO

Корпорация TESCO - мировой лидер по разработке базирующихся на инновационных технологиях решений для высокотехнологичных отраслей энергетической промышленности.

Электрический верхний привод с полным набором функций для применения на небольших А-образных мачтах буровых установок. Верхний привод EMI является наиболее компактным из предлагаемой TESCO серии электрических верхних приводов.

Предназначен для использования на небольших А-образных мачтах и мачтах с открытой передней гранью. Верхний привод EMI обеспечивает характеристики и функции трубного манипулятора, необходимые для бурения и капремонта скважин.

Верхний привод EMI работает на одном синхронном двигателе на постоянных магнитах и с жидкостным охлаждением (КаманРА44). Этот двигатель весит всего 180 кг, развивает мощность 450 л.с. и обеспечивает новый уровень надежности, долговечности и удельной мощности. Система EMI работает с использованием автономной системы электропривода / системы охлаждения. Система привода не нарушает электроснабжение буровой установки и сконструирована для продолжительной эксплуатации в жестких условия.



Характеристика

Значение

1

Производитель

TESCO

2

Наименование

EMI 400

3

Тип

ВСП

4

Грузоподъемность, не менее, короткая тонна

250

5

Грузоподъемность, не менее, т

227

6

Привод

Электрический

7

Максимальный крутящий момент, Нм (кг*м)

28470 (2903)

8

Максимальная скорость (частота) вращения выходного вала, рад/сек. (об./мин.)

20,9 (200)

9

Выходная мощность привода, кВт (л.с.)

298 (400)

10

Масса изделия общая, не более, кг

6204

11

Габаритные размеры основных составных частей, не более, мм: подвесная часть (без направляющей балки)

6426х1130


.3 Модели Верхнего Привода Canrig Drilling Technology

Компания Canrig Drilling Technology является одним из лидирующих мировых поставщиков систем бурения верхнего привода для добычи нефти и газа. Компания производит, продает и обслуживает полный диапазон портативных и стационарных систем верхнего привода для большинства буровых вышек, расположенных на суше и на море.

Сегодня оборудование компании Canrig работает на всех основных мировых нефтегазовых месторождениях. Компания постоянно превосходит ожидания своих клиентов, обеспечивая их безупречной продукцией и незамедлительным сервисом, что выдвинуло Canrig на передовой фронт индустрии систем бурения верхнего привода.

Drilling Technology • 4017H



Характеристика

Значение

1

Производитель

Canrig Drilling Technology

2

Наименование

4017H

3

Тип

ВСП

4

Грузоподъемность, не менее, короткая тонна

175

5

Грузоподъемность, не менее, т

159

6

Привод

Гидравлический

Drilling Technology • 6027E

Характеристика

Значение

1

Производитель

Canrig Drilling Technology

2

Наименование

6027E

3

Тип

ВСП

4

Грузоподъемность, не менее, короткая тонна

275

5

Грузоподъемность, не менее, т

249

6

Привод

Электрический

7

Максимальный крутящий момент, Нм (кг*м)

40700 (4150)

8

Максимальная скорость (частота) вращения выходного вала, рад/сек. (об./мин.)

20,9 (200)

9

Масса изделия общая, не более, кг

8164


4.4 Модели Верхнего Привода National Oilwell Varco

Американская компания National Oilwell Varco - мировой лидер в разработке, производстве и продаже оборудования и комплектующих для применения в сфере бурения скважин и производства нефти и газа, технического обеспечения и надзора, а также услуги по организации цепи поставок для крупных организаций нефтегазовой индустрии.

Oilwell Varco • IDS-350P



Характеристика

Значение

1

Производитель

National Oilwell Varco

2

Наименование

IDS-350P

3

Тип

ВСП

4

Грузоподъемность, не менее, короткая тонна

386

5

Грузоподъемность, не менее, т

350

6

Привод

Электрический

7

Максимальный крутящий момент, Нм (кг*м)

40675 (4148)

8

Максимальная скорость (частота) вращения выходного вала, рад/сек. (об./мин.)

20,9 (200)

9

Выходная мощность привода, кВт (л.с.)

522 (700)

10

Исполнение для условий эксплуатации при: температура окружающего воздуха, °С

от -20 до +45

11

Примечание

Portable

Oilwell Varco • TD-250P



Характеристика

Значение

1

Производитель

National Oilwell Varco

2

Наименование

TD-250P

3

Тип

ВСП

4

Грузоподъемность, не менее, короткая тонна

276

5

Грузоподъемность, не менее, т

250

6

Привод

Гидравлический

7

Максимальный крутящий момент, Нм (кг*м)

28470 (2903)

8

Максимальная скорость (частота) вращения выходного вала, рад/сек. (об./мин.)

20,9 (200)

9

Выходная мощность привода, кВт (л.с.)

298 (400)

10

Габаритные размеры основных составных частей, не более, мм: подвесная часть (без направляющей балки)

4114х864

11

Примечание

Portable




5.1 Рынок систем верхнего привода в России

На сегодняшний день, в России серийно СВП производит только одно отечественное предприятие - это ЗАО «ПромТехИнвест», г. Санкт-Петербург. Из зарубежных производителей на внутреннем рынке, в основном, присутствуют три компании - Canrig, National Oilwell Varco и Tesco. Помимо упомянутых, на российском рынке действует еще одна иностранная компания - Aker Kvaerner. Норвежцы поставляют СВП для разработки месторождений как на суше, так и на шельфе (например, на самоподъемной морской установке «Мурманская» в Карском море).

В целом, производство СВП в России зародилось сравнительно недавно, в начале 2000-х годов. В 2002 году компания «Объединенные машиностроительные заводы» на площадке «Уралмашзавода» продемонстрировала первый опытный образце СВП отечественного производства - СВП-320.

.2 Система верхнего привода: ЗАО "Уралмаш - Буровое оборудование"

Технические характеристики:

Параметры

СВП-320

Допускаемая нагрузка, тс

320

Передаточное отношение редуктора

6,35

Крутящий момент для вращения бурильной колонны, кНм Длительнодействующий Кратковременный

41 62

Максимальная частота вращения при крутящем моменте 41 кНм, об/мин

157

Максимальная частота вращения, об/мин

236

Диапазон регулирования частоты вращения, %

0…100

Крутящий момент раскрепления, кНм

80

Максимальное давление нагнетания прокачиваемой жидкости (бурового раствора), МПа

40

Условный проход ствола, мм

75

70

Диаметры бурильных труб, мм

89, 102, 114, 127, 140, 146

Тип электродвигателя

регулируемый, постоянного тока, с ручным управлением, с дистанционным управлением, во взрывозащищенном исполнении

Номинальная частота вращения электродвигателя, об/мин

1000

Максимальная частота вращения электродвигателя, об/мин

1500

Мощность электродвигателя, кВт

750


.3 Модели верхнего привода «ПромТехИнвест»

Промышленный выпуск СВП на предприятии «ПромТехИнвест», по результатам успешных испытаний в ОАО «Сургутнефтегаз», начался в 2003 году.

ПромТехИнвест - ПВГ-1600

Привод силовой верхний с наземным гидроагрегатом ПВГ-1600 разработан ЗАО "ПромТехИнвест" совместно с ОАО "Электромеханика", предназначен для мобильных и стационарных буровых установок.

ПВГ-1600 состоит из верхнего силового привода ВСП-1600, наземного гидроагрегата НГА-1600, системы электрогидроуправления ЭГУ-1600, комплекта гидравлических рукавов и трубопроводов, комплекта одиночного ЗИП.



Характеристика

Значение

1

Производитель

ПромТехИнвест

2

Наименование

ПВГ-1600

3

Тип

ВСП

4

Грузоподъемность, не менее, короткая тонна

132

5

Грузоподъемность, не менее, т

120

6

Привод

Гидравлический

7

Максимальный крутящий момент, Нм (кг*м)

15700 (1600)

8

Максимальная скорость (частота) вращения выходного вала, рад/сек. (об./мин.)

10,5 (100)

9

Выходная мощность привода, кВт (л.с.)

160 (220)

10

Масса изделия общая, не более, кг

12500

11

Масса подвесной части (без направляющей балки), кг

2500

12

Масса гидроагрегата, кг

6550

13

Масса направляющей балки с узлами крепления к мачте, кг

2800

14

Габаритные размеры основных составных частей, не более, мм: подвесная часть (без направляющей балки)

925х1205х4590

15

Габаритные размеры основных составных частей, не более, мм: направляющая балка

320х215х27130

16

Габаритные размеры основных составных частей, не более, мм: наземный гидроагрегат

4572х2286х2286

17

Перемещение вертлюга в поперечном направлении, не менее, мм

1160

18

Отклонение элеватора от вертикального положения штропов, не менее, мм

1420

19

Исполнение для условий эксплуатации при: температура окружающего воздуха, °С

от -40 до +40

20

Исполнение для условий эксплуатации при: воздействие атмосферных осадков

прямое

21

Исполнение для условий эксплуатации при: неразрушающая температура хранения, до, °С

-60

22

Гарантийный срок эксплуатации, лет

1



6.1 Экономическая часть

Экономические требования связаны с необходимостью обеспечения минимальных производительных и эксплуатационных расходов, определяющих эффективность буровой установки. В сфере производства экономические требования удовлетворяются технологичностью конструкций, позволяющих при заданном объеме выпуска и конкретных производственных возможностях изготовить машину при наибольшей производительности труда и наименьшей себестоимости. Важное экономическое требование- экономия металла и других материалов путем снижения материалоемкости машин и оборудования. К эксплуатационным экономическим показателям относятся производительность механического бурения и спускоподъемных операций, время, затрачиваемое на подготовительно-заключительные, вспомогательные и ремонтные работы.

.2 Преимущества использования СВП в буровых работах

Системы верхнего привода являются принципиально новым типом механизмов буровых установок, обеспечивающих выполнение целого ряда технологических операций. Система верхнего привода обеспечивает выполнение целого ряда технологических операций и позволяет осуществлять процесс бурения на качественно новом уровне. Система верхнего привода предназначена для быстрой и безаварийной проводки вертикальных, наклонно-направленных и горизонтальных скважин при бурении. Верхний привод совмещает функции вертлюга и ротора, и оснащается комплексом устройств для работы с бурильными трубами при выполнении спуско-подъемных операций. Наличие устройств для работы с трубами отличает верхний привод от силовых вертлюгов, которые применяются при капитальном ремонте.

СВП обеспечивает выполнение следующих технологических операций:

вращение бурильной колонны при бурении, проработке и расширении ствола скважины;

свинчивание, докрепление бурильных труб;

проведение спуско-подъемных операций с бурильными трубами, в том числе наращивание бурильной колонны свечами и однотрубками;

проведение операций по спуску обсадных колонн;

проворачивание бурильной колонны при бурении забойными двигателями;

промывку скважины и проворачивание бурильной колонны при СПО;

расхаживание бурильных колонн и промывку скважины при ликвидации аварий и осложнений.

Экономическая целесообразность применения СВП при стационарном бурении обусловлена следующими факторами:

снижением затрат на капитальное строительство за счет отказа от бурения новых скважин и перехода к бурению многоствольных скважин;

вовлечением в разработку трудноизвлекаемых запасов нефти из-за ухудшение коллекторских свойств продуктивных отложений;

повышением продуктивности скважин за счет применения наклонно-горизонтальных скважин с увеличенной площадью фильтрации;

увеличением темпов строительства горизонтальных скважин;

повышением эффективности бурения (снижением доли вспомогательных операций):

• отсутствуют временные затраты на извлечение и установку вертлюга и квадрата в шурф при переходе от бурения к спуско-подъемным операциям и наоборот;

• наращивание бурильной колонны при наклонно-направленном бурении происходит таким образом, что компоновка находится непосредственно в забое, что сокращает затраты времени на переориентацию бурового инструмента после каждого наращивания;

• остается больше времени на проходку скважины за счет сокращения времени при наращивании бурильной колонны и при проведении спуско-подъемных операций;

• имеется возможность обеспечения непрерывного вращения бурильной колонны и циркуляции раствора при проработке ствола скважины методом "сверху вниз" и "снизу вверх";

• непрерывное вращение бурильной колонны позволяет значительно понизить силы трения при ее подъеме и спуске в наклонные или горизонтальные скважины;

• снижается опасность того, что бурильная колонна или дорогостоящее скважинное оборудование и инструменты будут прихвачены в стволе.

возможностью наращивания бурильных труб в любой точке буровой установки, что позволяет осуществлять:

• постоянный и эффективный контроль за скважиной, поскольку верхний привод (в сочетании с отсекающим шаровым краном) может быть подсоединен к бурильной колонне в любой точке вышки;

• немедленное вращение и циркуляцию при обнаружении проблем в скважине.

• соединение бурильных труб без применения трубных ключей или цепей для их свинчивания (снижение травматизма);

• выдвижение к оси и от оси скважины элеватора, что уменьшает тяжелую физическую работу персонала с трубами и повышает безопасность работы с ними;

• сократить количество "ручных" операций с бурильными трубами, поскольку большинство из них выполняется дистанционно с пульта бурильщика

повышением безопасности при бурении скважин глубиной более 4500 м и горизонтальных участков длиной более 300 м. (эффективный контроль за скважиной в процессе бурения, снижение вероятности «прихвата» инструмента и др.):

возможность вести наращивание свечой, а не одной трубкой снижает число используемых соединений, что уменьшает вероятность несчастных случаев;

снижение вероятности выброса флюида из скважины через бурильную колонну;

наличие механизированного сдвоенного шарового крана (внутреннего превентора) позволяет быстро перекрыть внутреннее отверстие в колонне, тем самым предотвратить разлив бурового раствора при отсоединении ствола силового вертлюга от свечи. Вся операция проводится бурильщиком без участия остальных членов буровой бригады;

облегчение спуска обсадных труб в зонах осложнений за счет вращения;

7.1 Охрана труда и техника безопасности

К социальным требованиям относятся безопасность работы, легкость управления и обеспечения нормальных условий труда для обслуживающего персонала. Социальные требования должны рассматриваться как обязательные вследствие того, что условия работы относятся к тяжелым и опасным.

Конструкция ВСП-1200, монтаж и эксплуатация должны соответствовать «Правилам безопасности в нефтяной и газовой промышленности» и требованиям ГОСТ 12.2.088-93, а также обеспечивать:

пожаро- и взрывобезопасность;

уровень акустического давления на рабочих местах при работе ВСП-1200

не более 85 дБ;

параметры вибрации на месте оператора не должны превышать значений, указанных в ГОСТ 12.2.019-86.

.2 Меры безопасности

.1. К работам по монтажу изделия на буровой установке должны

допускаться лица, знакомые с устройством изделия и прошедшие инструктаж по технике безопасности.

.2. Все работы по монтажу изделия на мачте буровой установки должны выполняться монтажниками, экипированными в соответствии с погодой и данным видом работ и оснащенными защитными касками, предохранительными поясами и системами безопасного подъема на мачту.

При выполнении наиболее опасных операций монтажники должны фиксироваться в месте их проведения фалом индивидуального предохранительного пояса за элементы конструкции мачты.

.3. При подъеме и перемещении секций направляющей балки и других элементов конструкции с большой массой использовать только предусмотренные места строповки.

Металлоконструкции изделия, а также все электрооборудование на нем должны быть надежно заземлены.

.5.При монтаже изделия на буровой установке следует соблюдать «Правила безопасности в нефтяной и газовой промышленности», а также правила. Срочность работ и любые другие причины не являются основанием для несоблюдения мер безопасности.

.3 Общие указания

.2.1 ПВЭГ-1200 - изделие, изготовленное по высокому классу точности. Абразивная пыль, грязь, вода и прочие инородные вещества внутри системы недопустимы: они могут привести к дополнительному износу или поломке.

Следите за тем, чтобы рабочая жидкость и гидросистема не загрязнялись, особенно рукава и соединения. Не разъединяйте без необходимости самоуплотняющиеся и быстроразъемные гидравлические муфты.

Не кладите и не роняйте тяжелые или острые предметы на гидрорукава. Рукава должны храниться на барабанах или на полках, когда не используются.

Внимательно проверяйте, чтобы гидросистема не имела влаги, конденсата или воды в рабочей жидкости. Это особенно важно в холодном климате, так как приводит к замерзанию и повреждению узлов. Не запускайте узлы верхнего привода, если установка не была подготовлена к запуску в холодную погоду. Подготовка к холодной погоде включает замену обычного гидравлического масла в гидросистеме на специально предназначенное для работы в холодных условиях и проверку на наличие влаги в гидросистеме.

Не используйте блок питания гидросистемы, если он отчетливо вибрирует. Вибрация происходит от нарушения центровки или плохой опоры блока питания. В случае необычной вибрации, выключите установку и, перед возобновлением операций, найдите и устраните причину вибрации.

.2.2. Для поддержания работоспособности изделия и обеспечения его максимального срока службы установлены следующие виды технического обслуживания (ТО) изделия и его составных частей:

ежесменно (ТО «Смена»);

после первых 100 операционных часов (ТО «100»);

после каждых 500 операционных часов с начала эксплуатации (ТО «500»);

после каждых 2000 операционных часов с начала эксплуатации (ТО «2000»). ТО «2000» включает все виды работ, проводимых при ТО «500», поэтому ТО «500» в это время не проводят;

перед началом бурения каждой новой скважины (ТО «Скважина»);

два раза в год при подготовке к зимнему и летнему сезонам (ТО «Сезон»).

В скобках приведены условные обозначения видов ТО.

.2.3. Проведение видов технического обслуживания, определяемых определенными часами наработок, имеет следующую последовательность (в часах): 100, 500, и т.д.

.2.4. Работы по ТО «Скважина» и ТО «Сезон» допускается совмещать с ТО «500» и ТО «2000», если даты их проведения совпадают или достаточно близки. Объем работ, проводимых в этом случае должен охватывать объем работ обоих совмещаемых видов ТО.

Проведение ТО изделия, при необходимости, проводят с привлечением специалистов «Центральной базы производственного обслуживание и ремонта».

.2.5. Работы по ТО «Смена» проводит бурильщик, заступающий на смену. Результаты ТО должны быть записаны в «Журнал».

Работы по ТО «100», «500», «Скважина» и «Сезон» проводят под руководством бригадира - руководителя работ. Перед началом работ обслуживающий персонал должен быть проинструктирован о порядке выполнения работ, о результатах ранее проведенных ТО и мерах безопасности. При проведении работ должны быть приняты меры, исключающие возможность повреждения оборудования. После окончания работ с места их проведения должны быть удалены: инструмент, приспособления, замененные детали и узлы и расходные материалы. Все удаленное должно быть уложено на соответствующие места хранения. Результаты ТО, а также сведения о замене деталей и узлов должны быть занесены в формуляр.

Выбор смазочных материалов

Смазывание зубчатых передач и подшипников уменьшает потери на трение, предотвращает повышенный износ и нагрев деталей, а также предохраняет детали от коррозии. Снижение потерь на трение обеспечивает повышение КПД редуктора.

По способу подвода смазочного материала и зацеплению различают картерное и циркуляционное смазывание.

Для данного редуктора выбрана картерная система смазки. Смазывание ступеней проходит автоматически.

Заливка масла производится через смотровую крышку, а слив - через сливную пробку. Для контроля уровня масла используется фонарный маслоуказатель.

По вязкости из выбираем масло индустриальное И-70А ГОСТ 20799-75.

Минимальный уровень масла выбирается таким, чтобы колесо опускалось в него не меньше чем на высоту зуба.

Для смазывания подшипниковых узлов применяется следующие методы:

разбрызгиаение из общей смазочной ванны;

Для смазывания подшипниковых узлов выбираем метод разбрызгивания из общей смазочной ванны.

В качестве уплотнений на валы предусмотрены манжеты резиновые армированные.

Заключение

За время прохождения практики был ознакомлен с расположением объектов на буровой, с буровым оборудованием, организацией работы на буровой.

Узнал об обязанностях слесаря по обслуживания бурового оборудования.

Был ознакомлен с конструкцией системы верхнего привода фирмы «National Oilwell Varco»

Производил обслуживание оборудования во время эксплуатации: смазка подшипников насосов и редукторов мешалок, покраска отдельных узлов буровой.

Список использованных источников

привод верхний буровая

1 Жулаев В.П., Султанов Б.З. Сквозная программа практик. Методическое руководство для студентов специальности "Машины и оборудование нефтяных и газовых промыслов" УГНГУ, 1994. - 20 с.

ПБ 08-624-03 «Правила безопасности в нефтяной и газовой промышленности».Оренбургская буровая компания» «Порядок организации технического обслуживания и ремонта нефтепромыслового оборудования».

1.

Похожие работы на - Периодический закон Д.И. Менделеева в свете синергетической теории информации



Не нашел материал для своей работы?
Поможем написать качественную работу
Без плагиата!
