Характеристики термопар, причины появления погрешностей измерения и способы их устранения.

1. Основные характеристики термопары

Термопары широко применяют для измерения температуры различных объектов, а также в автоматизированных системах управления и контроля. Измерение температур с помощью термопар получило широкое распространение из-за надежной конструкции датчика, возможности работать в широком диапазоне температур и дешевизны. Широкому применению термопары обязаны в первую очередь своей простоте, удобству монтажа, возможности измерения локальной температуры. Они гораздо более линейны, чем многие другие датчики, а их нелинейность на сегодняшний день хорошо изучена и описана в специальной литературе. К числу достоинств термопар относятся также малая инерционность, возможность измерения малых разностей температур. Термопары незаменимы при измерении высоких температур (вплоть до 2200°С) в агрессивных средах. Термопары могут обеспечивать высокую точность измерения температуры на уровне ±0,01^°С. Они вырабатывают на выходе термоЭДС в диапазоне от микровольт до милливольт, однако требуют стабильного усиления для последующей обработки.

Таблица 1

Примечание: НСХ - номинальные статические характеристики преобразования по международной классификации ТСС

. Принцип действия

Термопары относятся к классу термоэлектрических преобразователей, принцип действия которых основан на явлении Зеебека: если спаи двух разнородных металлов, образующих замкнутую электрическую цепь, имеют неодинаковую температуру (Т не равно Т2), то в цепи протекает электрический ток (рис. 1). Изменение знака у разности температур спаев сопровождается изменением направления тока.

Рис. 1 Явление Зеебека

Под термоэлектрическим эффектом понимается генерирование термоэлектродвижущей силы (термоЭДС), возникающей из-за разности температур между двумя соединениями различных металлов и сплавов.

Таким образом, термопара может образовывать устройство (или его часть), использующее термоэлектрический эффект для измерения температуры. В сочетании с электроизмерительным прибором термопара образует термоэлектрический термометр. Измерительный прибор или электронную измерительную систему подключают либо к концам термоэлектродов (рис. 2,а), либо в разрыв одного из них (рис. 2,б).

Рис. 2 (а,б) Подключение термопары к измерительному прибору

В местах подключения проводников термопары к измерительной системе возникают дополнительные термоЭДС. В результате их действия на вход измерительной системы фактически поступает сумма сигналов от рабочей термопары и от «термопар», возникших в местах подключения (рис. 3).

Рис. 3 Принцип работы термопары

Существуют различные способы избежать этого эффекта. Самым очевидным из них является поддержание температуры холодного спая постоянной.

На практике при измерении температур широко используется техника «компенсации холодного спая»: температура холодного спая измеряется другим датчиком температуры, а затем величина термоЭДС холодного спая программно или аппаратно вычитается из сигнала термопары (рис. 4). Места подключения термопары к измерительной системе должны иметь одинаковую температуру, то есть находиться в изотермальной зоне. Кроме того, в схеме с компенсацией холодного спая в этой же зоне должен находиться и датчик температуры холодного спая. Разработчик должен учитывать эти требования при конструировании измерительной системы.

Рис. 4 Техника компенсации холодного спая

Основные характеристики выпускаемых промышленностью термопар приведены в табл. 1 (ГОСТ 6616-94 «Преобразователи термоэлектрические»).

На рис. 5 представлены зависимости ЭДС от температуры наиболее распространенных типов термопар, у которых температура холодного спая поддерживается равной 0°С. Из него видно, что термопары типа Е наиболее чувствительны и развивают наибольшее выходное напряжение при одном и том же изменении температуры, чем другие. С другой стороны, термопары типа S являются наименее чувствительными. К сожалению, у большинства термопар эти зависимости в некоторых диапазонах температур носит нелинейный характер.

Рис. 5 Зависимости ЭДС от температуры наиболее распространенных типов термопар

При выборе термопары для производства замеров температуры в некотором диапазоне следует выбирать ту термопару, коэффициент линейности которой изменяется менее других в рамках этого диапазона. Для достижения высокой точности измерений термопарного термометра во всем диапазоне рабочих температур необходима его калибровка. В ГОСТ 50431-92 «Термопары» приведены вид и порядок полинома, а также коэффициенты полиноминальной аппроксимации зависимости выходного напряжения термопар от температуры, которые определяются по градуировоч-ным таблицам для каждого типа термопар.

В табл. 2 приведены особенности и области применения некоторых типов термопар.

Таблица 2

В зависимости от конструкции и назначения различают термопары погружаемые и поверхностные; с обыкновенной, взрывобезопасной, влагонепроницаемой или иной оболочкой (герметичной или негерметичной), а также без оболочки; обыкновенные, вибротряскоустойчивые и ударопрочные; стационарные и переносные и т.д. Внешний вид некоторых конструкций термопар представлен на рис. 6.

термопара электрический погрешность

3. Основное применение термопары

Основное применение термопары - электронные термометры.

Отечественная промышленность выпускает электронные термометры для измерения температуры контактным способом. Так, например, одно из отечественных предприятий наладило производство серии измерителей температуры, каждый из которых состоит из электронного блока и набора сменных датчиков температуры, представляющих собой стандартные хромель-алюмелевые термопары (тип К) в различных конструктивных исполнениях. Серия состоит из трех приборов: ETI-2OO1, ETI-2OO2 и ETI-2OO3 (табл. 3). Прибор ETI-2001 имеет 2 диапазона температур, переключение между которыми выполняется кнопками на лицевой панели. Узкий диапазон температур характеризуется более высоким разрешением и точностью. Приборы ETI-2OO2 и ETI-2OO3 имеют только по одному диапазону. Приборы имеют кнопку HOLD, с помощью которой можно зафиксировать измеренное значение температуры на индикаторе.

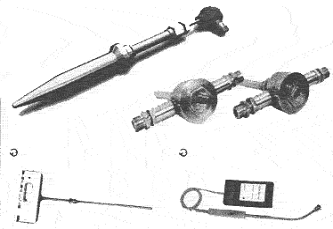

Рис. 6 Внешний вид некоторых конструкций термопар

Таблица 3

На рис. 7 показан внешний вид контактного термометра ЕТ1-2001, в комплект поставки которого входят термопары: поверхностная (для измерения температуры поверхности твердых тел - tmax = 1000°C, погружная (для измерения температуры в объеме сыпучих и жидких веществ - tmax = 25О°С и бескорпусная (для измерения температуры воздуха и других газов - tmax = 250°С.

Рис. 7 Внешний вид контактного термометра ЕТ1-2001

На рис. 8 показан внешний вид миниатюрного термометра (Thermapen™) широкого применения. Высоконадежный и удобный в обращении. Оснащен встроенным складывающимся зондом. Диапазоны измерения температуры: ~49,9...199,9°С. Существуют не только специализированные приборы с термодатчиками для измерения температуры, но и универсальные мультиметры с функцией измерения температуры.

Рис. 8 Внешний вид миниатюрного термометра (Thermapen™)

. Источники погрешности термопар

Принцип действия термопар и особенности преобразования и передачи сигнала приводят к следующим возможным проблемам при их эксплуатации, вызывающим ошибку в определении температуры 1. Дефекты формирования рабочего спая термопары; 2. Возникновение термоэлектрической неоднородности по длине термоэлектродов и изменение градуировочной характеристики термопары; 3. Электрическое шунтирование проводников изоляцией и возможное возникновение гальванического эффекта; 4. Тепловое шунтирование; 5. Электрические шумы и утечки.

Формирование спая Существует много способов формирования рабочего спая термопары: механическое скручивание, пайка, сварка и т.д. При сварке в спай добавляется третий метал, но т.к. температуры проводников, исходящих из спая одинаковы, это не может привести к какой-либо погрешности. Проблема заключается в том, что третий метал, как правило, имеет более низкую температуру плавления и при высоких температурах спай может разорваться. Более того, может происходить загрязнение электродов чужеродным испаряющимся металлом. Поэтому рекомендуется производить сварку рабочего спая. Однако процесс сварки тоже требует особого внимания, т.к. перегрев может повредить термопарную проволоку и газ, используемый для сварки, может диффундировать в проволоку. Дефектная сварка может привести к разрыву спая при эксплуатации. В программном обеспечении, используемом для считывания и обработки сигнала термопары всегда есть специальный тест на разрыв спая.

Образование термоэлектрической неоднородности. Искажение градуировочной характеристики термопары

Это наиболее серьезный и трудно диагностируемый источник погрешности, т.к. результат отсчета ТЭДС может показаться вполне приемлемым и в то же время быть ошибочным. Термоэлектрическая неоднородность может быть результатом диффузии примесей из окружающей атмосферы при высоких температурах, высокотемпературным отжигом или механической обработкой электродов. Она может образоваться в результате протягивания электродов, неосторожного обращения, ударов и вибраций, вызывающих напряжения в проволоке. Изменение состава сплава может наблюдаться на отдельном участке проволоки, находящейся длительное время в зоне резкого температурного градиента. Однако неоднородность влияет на изменение градуировочной характеристики только в том случае, если она попадает в зону температурного градиента при измерении. Чем больше градиент температуры, тем больше погрешность, возникающая из-за неоднородности. Один из способов уменьшения данной погрешности - сделать более плавным изменение температуры на длине термоэлектрода, например, используя металлические рукава и чехлы.   Сопротивление изоляции термопары Сопротивление изоляции термоэлектродов уменьшается с повышением температуры по экспоненциальному закону. При высокой температуре, в отдельных случаях, этот эффект может привести к образованию так называемого «виртуального» спая, т.е. фактического замыкания электродов в средней точке термопары. Таким образом, термопара будет измерять температуру не в области рабочего спая, а температуру в средней области. При высоких температурах следует также очень тщательно подбирать материал для изоляции, т.к. примеси и химические вещества изоляции могут проникнуть в электроды и изменить их свойства.

Гальванический эффект Красящие вещества, применяемые в некоторых видах изоляции, могут вызвать образование электролита при попадании воды. Это может привести в гальваническому эффекту, который по силе превышает эффект Зеебека. Необходимо принимать меры для защиты термопарной проволоки от вредной атмосферы, проникновения воды и других жидкостей.

Тепловое шунтирование Необходимо помнить, что термопара, как и любой другой контактный датчик, при введении в объект измерения меняет его температуру. Поэтому, если объект мал, термопара тоже должна иметь малые размеры. Однако термопара, изготовленная из тонкой проволоки, более подвержена эффектам загрязнения, отжига, возникновения напряжений, электрическому шунтированию. Чтобы минимизировать эти эффекты применяют удлинительные провода, которые соединяют термоэлектроды термопары с измерительным вольтметром и имеют коэффициент Зеебека близкий к коэффициенту термопары данного типа. Обычно удлинительный провод имеет больший диаметр, его сопротивление, включенное последовательно с термоэлектродом, не вызывает потерь при передаче сигнала на длинные расстояния. Кроме того, удлинительный провод проще протянуть через подводящий измерительный канал, чем тонкую термопарную проволоку. Поскольку требования к допускам удлинительных проводов установлены только в узком интервале температур, и сам провод может быть подвержен механическим повреждениям и натяжению, следует обеспечить минимальный температурный градиент вдоль провода.   Электрические шумы Широкополосный шум может быть подавлен аналоговым фильтром. Единственный тип шума, который не может подавить система считывания и обработки сигнала - сдвиг, обусловленный утечкой постоянного тока в системе. Хотя обычно такие утечки не вызывают больших погрешностей, возможность их возникновения должна всегда приниматься во внимание и, по-возможности, предотвращаться, особенно если термоэлектроды очень малы и их сопротивление велико.

Подбор термопарной проволоки Проволока для термопар изготавливается в соответствии со стандартом на допуска для термопар различных типов и классов. Куски проволоки, взятые из одного сертифицированного мотка, обычно имеют более близкое совпадение в значениях ТЭДС, чем куски из разных мотков, хотя абсолютное отклонение от номинальной ТЭДС может быть значительным. Если термопара изготавливается с целью получения большей точности, чем установлена стандартом, необходима проверка на термоэлектрическую неоднородность термоэлектродов и последующие меры для снижения вероятности возникновения неоднородности.

Диагностика состояния термопары при эксплуатации. Некоторые очень ценные предложения по разработке диагностических процедур были изложены в работах др. Рида (США). Три компонента предлагаемой системы: запись всех событий на объекте (event record), тест блока холодных спаев (the zone box test), отслеживание изменения сопротивления термопары (the thermocouple resistance history).

Электронная запись всех событий особенно важна, когда на объекте установлены сотни датчиков и требуется отследить ошибку в измерениях, полученных с каждого датчика. Например, если в определенный момент термопара одного типа была заменена на термопару другого типа, но по ошибке не была изменена стандартная функция преобразования, сигнал будет ложный, и только по электронным записям событий можно выяснить причину выхода из строя датчика.

Тест блока холодных спаев. Этот тест проводится для проверки работы контроллера, сканера, вольтметра и системы компенсации холодных спаев. Термопара в рабочих условиях регистрирует температуру горячего спая и показания вольтметра будут V=E(Tг-Tх). Во время тестирования мы замыкаем короткими кусками медной проволоки терминалы на блоке холодных спаев. В это время регистрируется температура холодных спаев и показания вольтметра должны быть равны V=0. Фактически это испытание тестирует все элементы измерительной системы, кроме самой термопары.

Измерение сопротивления термопары. Внезапное изменение сопротивления термопарной цепи является индикатором неполадок в работе. Если мы непрерывно будем регистрировать и проводить электронную запись сопротивления проводов каждой термопары во времени, то при внезапном изменении сопротивления, мы немедленно получим сигнал, который может быть индикатором разрыва, шунтирования изоляцией, влияния вибраций и других возможных нарушений. Так, если термопара, походящая через высокотемпературную зону и имеющая спай в более холодной зоне стала внезапно показывать 1200°С вместо 300°С, это может означать либо опасное повышение температуры зоны, либо выход термопары из строя и замыкание в месте повышенной температуры. Тестирование сопротивления поможет выявить причину.

Сопротивление термоэлектродов изменяется с температурой, но если оно изменилось скачком, то это означает непредвиденное замыкание или разрыв. Нужно иметь ввиду, что когда термопара генерирует напряжение, то оно может вызвать существенную ошибку в измерении сопротивления. Измерение сопротивления термопары похоже на измерение сопротивления источника напряжения. Эту проблему решают с помощью технологии компенсации ТЭДС (offset compensated ohms measurement). Вольтметр сначала измеряет напряжение, генерируемое термопарой без включения источника измерительного тока, используемого при измерении сопротивления. Затем это напряжение вычитается программным способом из результирующего напряжения, измеренного при включенном источнике.

Рекомендации по работе с термопарами. Целостность и точность измерительной системы, включающей термопарный датчик, может быть повышена с помощью следующих мер:

Использовать проволоки большого диаметра, которая, однако, не будет изменять температуру объекта измерения;

Если необходимо использовать миниатюрную термопару из очень тонкой проволоки, следует использовать ее только в месте измерения, вне объекта следует использовать удлинительные провода;

Избегать механических натяжений и вибраций термопарной проволоки;

Если необходимо использовать очень длинные термопары и удлинительные провода следует соединить экран повода с экраном вольтметра и тщательно перекручивать выводы;

По-возможности избегать резких температурных градиентов по длине термопары;

Использовать термопару только в пределах рабочих температур, желательно с запасом;

Использовать подходящий материал защитного чехла при работе во вредных условиях, чтобы обеспечить надежную защиты термопарной проволоки;

Использовать удлинительные провода в их рабочем диапазоне и при минимальных градиентах температур;

Вести электронную запись всех событий и непрерывно контролировать сопротивление термоэлектродов;

Для дополнительного контроля и диагностики измерений температуры применяют специальные термопары с четырьмя термоэлектродами, которые позволяют проводить дополнительные измерения температуры, электрических помех, напряжения и сопротивления для контроля целостности и надежности термопар

Список литературы

1.  Мусолин А.К., Лашин В.А., Кузьмина Е.М. Технические измерения и приборы. Учебное пособие, РГРТА,Рязань,2004

2.       Материалы интернета
