Система управления для кондиционера
Контрольная работа
Система управления для кондиционера
Задание
информационный
кондиционер графический
Разработать проект системы
управления с помощью средств инструментальной системы TRACE MODE 5, включающий в себя:
создание информационной структуры
проекта,
разработку математической базы
проекта,
создание графической части.
Введение
TRACE MODE - это первая
интегрированная информационная система для управления промышленным
производством, объединяющая в едином целом продукты класса
SOFTLOGIC-SCADA/HMI-MES-EAM-HRM.MODE дает решения для управления
технологическими процессами в реальном времени, осуществляемого в тесной
интеграции с управлением производственным бизнесом. Впервые на одной платформе
объединены продукты для автоматизации технологических процессов (АСУ ТП) и
бизнес-процессов (АСУП).
Постановка задачи
Целью данной курсовой работы
является создание автоматизированной управляющей системы с помощью системы
Trace Mode.
В ходе написания курсовой работы,
рассматривается отечественная система Trace Mode. Предлагается самостоятельное
выполнение курсовой работы, позволяющее студентам познакомиться со SCADA-
системой Trace Mode, составлять собственные управляющие блоки, производить
программную обработку на языках программирования среды Trace Mode, создавать и
связывать каналы с входными и выходными параметрами, научиться создавать
статическое и динамическое изображение. В работе приводится пример программы,
созданный системой Trace Mode и FBD блок.
Требуется создать управляющий блок
для работы кондиционера.
Оператор вводит значение
температуры, которое нужно получить. Управляющая система сравнивает это
значение с выходным:
Если значение температуры на выходе
больше введенного, тогда температура снижается;
Если значение температуры на выходе
меньше введенного, тогда температура увеличивается.
Также требуется создать графическое
представление работы управляющего блока: на экран будут выводиться значения
температуры - введенное и выходное, нужно построить график изменения
температуры в зависимости от введенного значения.
Исследовательская часть
Для реализации поставленной задачи
нам понадобятся следующие каналы:
выходной канал - полученное значение
температуры на выходе управляющей системы
управляющий канал - служит для связи
входного и выходного канала с входным и выходным параметрами.
Создание новых каналов:
Рис.

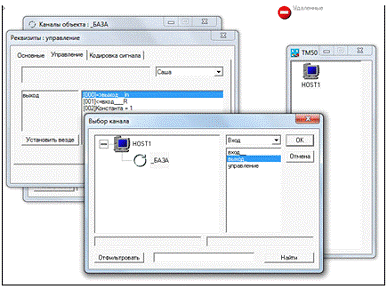

Связь каналов с параметрами системы:
Рис.

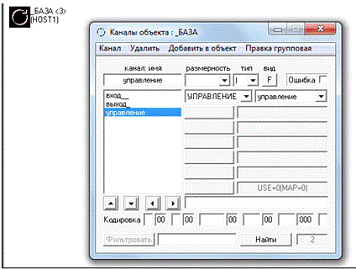

Список каналов:
Рис.

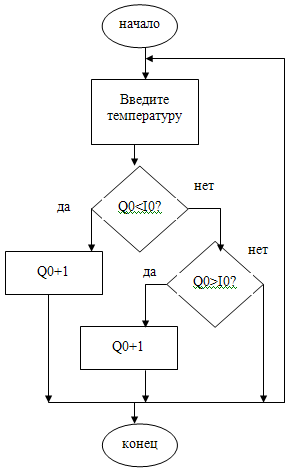

Блок-схема алгоритма
системы
Рис.

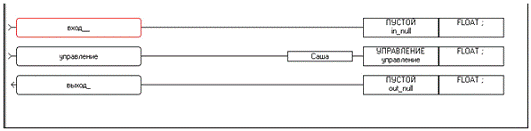

FDB-программа системы
Рис.

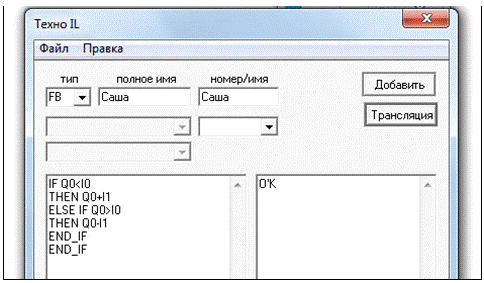

Данная программа сравнивает выходное
значение с входным (вход I0). Если выходное значение меньше входного, тогда прибавить 1,
если выходное значение больше входного, тогда вычесть единицу. Конец программы.
Данные действия будут выполняться, пока значения входное и выходное не равны.
На рисунке изображен созданный блок.
Графическая часть
Для удобства оператора создадим

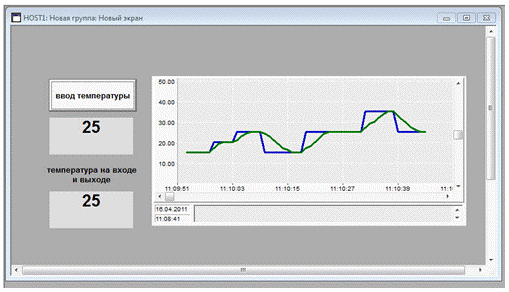

Экран, на котором будут отображаться параметры системы.
Рис.
На экране разместим следующие
элементы:
Кнопка - служит для ввода температуры;
Динамический текст - для отображения
входной температуры и выходной;
Тренд - для отображения входной и
выходной температуры в виде графиков.
Заключение
Я разработал систему управления для
кондиционера в инструментальной системе TRACE MODE 5. Я получил практические навыки написания программы, составления
схем, создания и настройки каналов, работы с графическими элементами. В
результате была создана информационная структура, разработана математическая
база и создана графическая часть.
Таким образом, была полностью
раскрыта тема данного курсового проекта.
Список использованной
литературы
. Справочная система TRACE MODE 5.
. Методические указания. Автоматизированные
информационно-управляющие системы. - ЧИ МГОУ Чебоксары, 2008.
