Московский Государственный Технический Университет им. Н.Э. Баумана

Калужский филиал

Лабораторная работа

"Настройка удаленного сервера"

Группа: ЭВМ-82

Принял: Бурмистров А.В.

Калуга, 2012

В ходе выполнения лабораторной работы по настройке удаленного сервера были выполнены следующие действия:

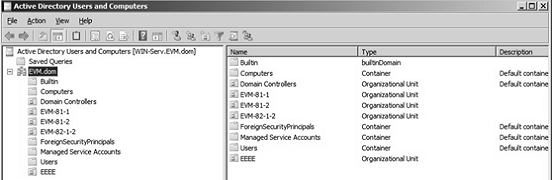

)        В Active Directory Users and Computers (рис. 1) создаем новый организационный модуль. Данный модуль создаем в директории, ранее созданного домена "EVM.dom".

Рисунок 1. Active Directory Users and Computers

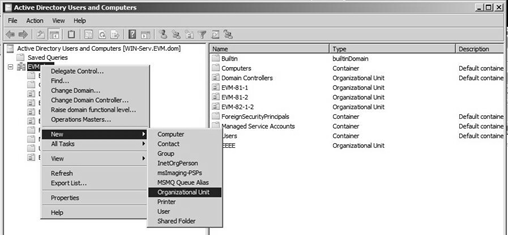

Для создания модуля необходимо вызвать контекстное меню на имени домена: ПКМ(EVM.dom) - New - Organizational Unit (рис. 2).

Создали модуль под именем: "EVM-82-1-2"

Рисунок 2. Добавление нового модуля в Active Directory Users and Computers

2)      В организованном модуле создаем новую группу (рис. 3).

Для этого необходимо: ПКМ(EVM-82-1-2) - New Object - Group.

Создали группу поди именем: "EVM-82".

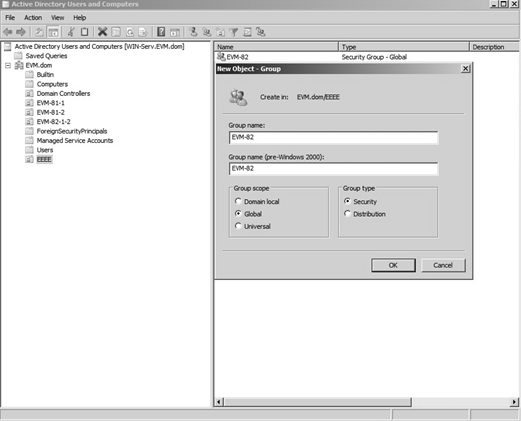

Рисунок 3. Создание группы в Active Directory Users and Computers

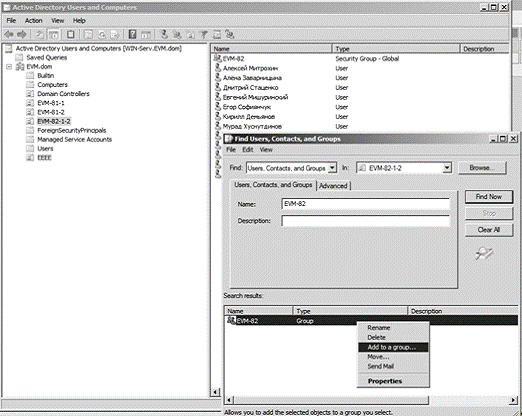

)        Если группа была создана ранее, то чтоб добавить ее в модуль необходимо воспользоваться функцией "Find Users, Contacts, and Groups". В поле "Name" ввести искомое имя группы и в окне "Search results" выбрать искомую и при вызове контекстного меню данной группы (пкм на ее имени) выбрать: "Add to a group..." (рис. 4).

Рисунок 4. Добавление рабочей группы в созданный модуль.

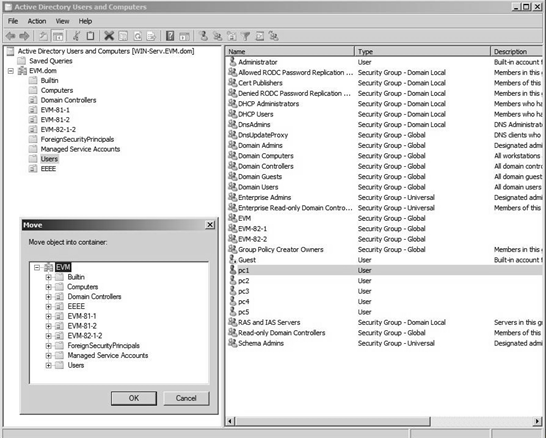

)        Далее в созданную группу "EVM-82" добавляем учетные записи пользователей (Users).

Данные учетные записи хранятся в Active Directory Users and Computers в папке "Users".

Для переноса необходимо использовать функцию "Move" (пкм на соответствующем пользователе). В появившемся диалоговом окне выбрать путь перемещения, т.е. ранее созданный модуль, в нашем случае - в "EVM-82-1-2" (рис. 5).

Рисунок 5. Перенос пользователей в созданный модуль.

)        Далее необходимо создать групповую политику безопасности, которая будет применена к ранее созданной группе "EVM-82", а так же к учетным данным пользователей, относящихся к данной группе.

Для создания групповой политики необходимо открыть сервис "Group Policy Management". Который располагается по следующей директории: "Пуск-Администрирование".

В данном открывшемся сервере создаем новую группу: "New GPO". В поле "Name" вводим соответствующее имя создаваемой группы, в нашем случае: "EVM-82-1GPO" (рис. 6).

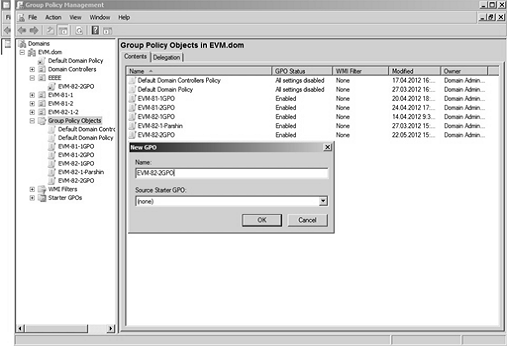

Рисунок 6. Создание GPO.

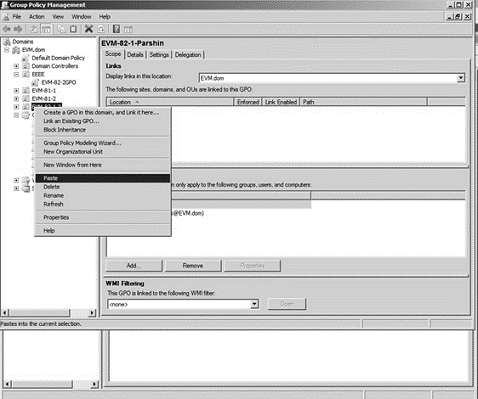

6)      Созданная ранее групповая политика располагается в "Group Policy Management" в разделе "Group Policy Objects". Для переноса в наш модуль ее необходимо скопировать (рис. 7) и вставить в ранее созданный нами модуль "EVM-82-1-2" (рис. 8).

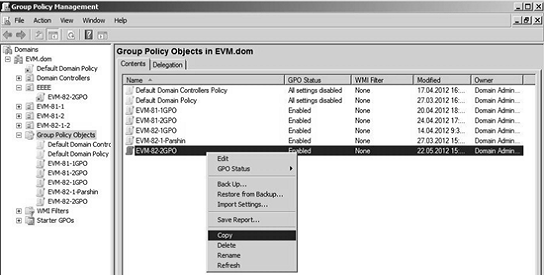

Рисунок 7. Копирование созданной GPO.

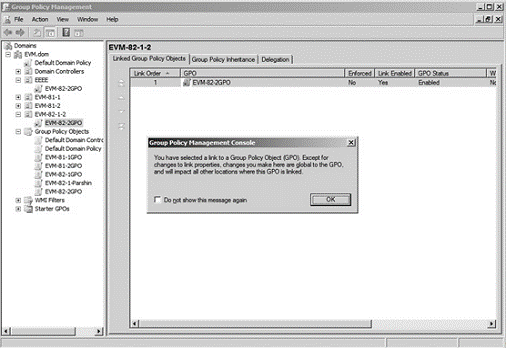

Рисунок 8. Вставка скопированной GPO в модуль.

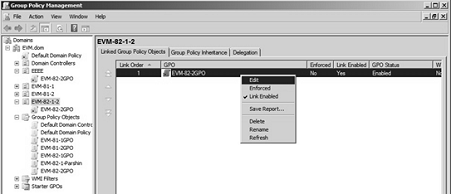

)        Далее необходимо осуществить настройку групповой политики безопасности. Для этого в "Group Policy Management" открываем наш модуль "EVM-82-1-2", в нем будет храниться перенесенная нами ранее GPO, под соответствующим именем. Для изменения параметров данной группы необходимо выбрать пункт контекстного меню "Edit" (пкм на соответствующей группе) (рис. 9,10).

Рисунок 9. Доступ к параметрам GPO.

Рисунок 10. Доступ к параметрам GPO.

8)      При открытии GPO на вкладке "Scope" отображаются ссылки на модули, которым принадлежит данная групповая политка безопасности, а так же группы и учетные данные пользователей на которые распространяется данная политика. Для добавления пользователей и групп необходимо нажать кнопку "Add" на панеле "Security Filtering". После нажатия отобразится форма "Select User, Computer, or Group" с помощью которой можно определить соответствующих пользователей и групп.

Для поиска достаточно ввести часть имени и логина пользователя, или названия группы в поле "Enter the object name to select" и нажать "Check Names". В результате отобразится искомый объект (рис. 11,12).

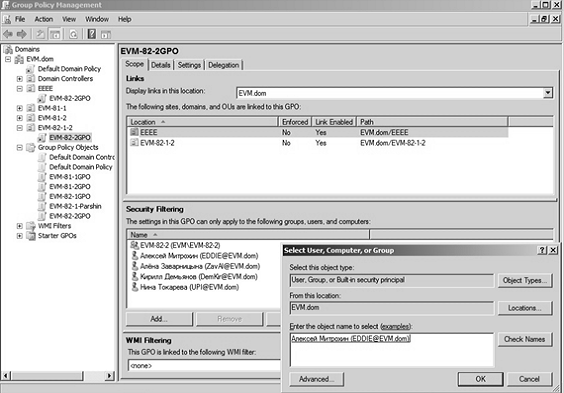

Рисунок 11. Добавление ссылки на пользователя в GPO.

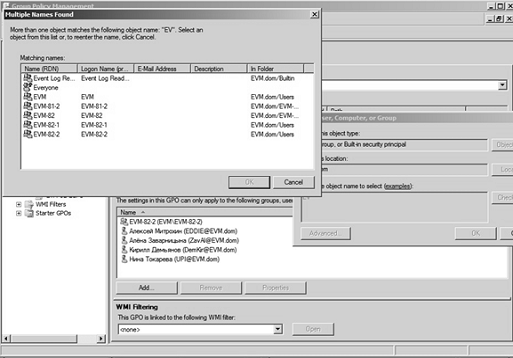

Рисунок 12. Добавление ссылки на группу в GPO.

9)      После определения ссылок в GPO, необходимо настроить параметры пользователей - для корректного функционирования учетных записей при осуществлении удаленного соединения.

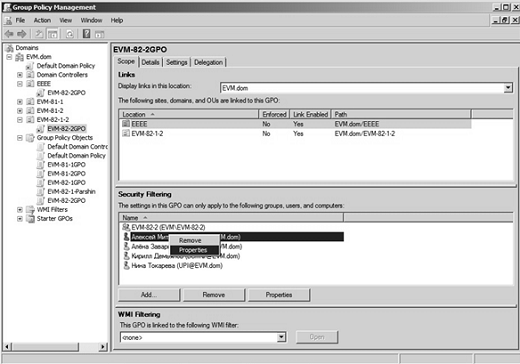

Для настройки параметров пользователя необходимо в GPO во вкладке "Scope" в поле "Security Filtering" из списка пользователей и групп выбрать искомого и в контекстном меню выбрать пункт "Properties" (рис. 13).

Рисунок 13. Открытие параметров учетной записи пользователя.

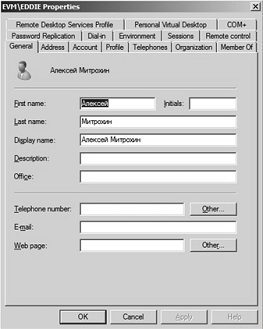

После этого откроется форма с соответствующими именами домена и логина пользователя (рис. 14). Во вкладке "General" отображаются основные личные данные пользователя.

Рисунок 14. Параметры учетной записи пользователя.

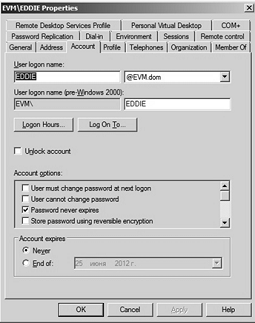

Во вкладке "Account" отображаются домен в который входит учетная запись данного пользователя, а так же его логин. Еще здесь отображаются основные параметры данного аккаунта, которые необходимо настроить для корректного функционирования данного подключения (рис. 15).

Рисунок 15. Настройка параметров аккаунта.

Во вкладке "Dial-in" на панели "Network Access Permission" необходимо установить режим "Allow access" (рис. 16). А так же необходимо задать статический IP адрес (рис. 17).

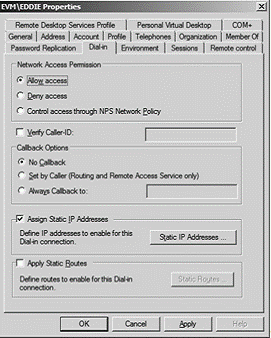

Рисунок 16. Параметры вкладки Dial-in.

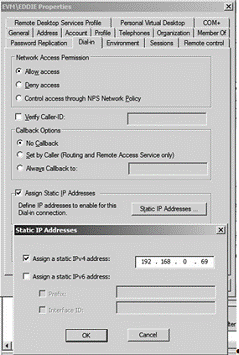

Рисунок 17. Задание статического IP.

Настройка удаленного соединения (настройка VPN).

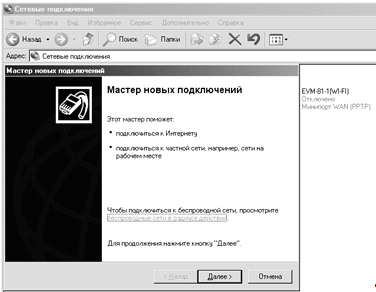

1)      На подключаемом компьютере необходимо установить VPN подключение. Для этого необходимо открыть "Мастер новых подключений" и нажать "Далее" (рис. 18).

Рисунок 18. Мастер новых подключений.

2)      В открывшемся окне необходимо выбрать тип сетевого подключения: "Подключить к сети на рабочем месте" (рис. 19).

соединение компьютер сетевой подключение

3)      Далее необходимо выбрать сетевое подключение. В данном случае мы настраиваем "Подключение к виртуальной сети (VPN)".

Рисунок 20. Сетевое подключение.

4)      Далее необходимо выбрать имя подключения. Нужно ввести в соответствующее поле имя организации (рис. 21).

Рисунок 21. Имя подключения.

5)      Далее в разделе "Публичная сеть" необходимо выбрать: "Не набирать номер для предварительного подключения" (рис. 22).

Рисунок 22. Публичная сеть.

6)      В следующем окне необходимо ввести IP сервера (рис. 23).

В нашем случае IP: 192.168.0.56

Рисунок 23. Выбор VPN-сервера.

)        Далее в разделе доступности подключения необходимо выбрать: "для всех пользователей" (рис. 24).

Рисунок 24. Доступность подключения.

8)      В завершении работы мастера новых подключений необходимо нажать "Готово" (рис. 25).

Рисунок 25. Завершение работы мастера новых подключений.

Подключение настроенного соединения.

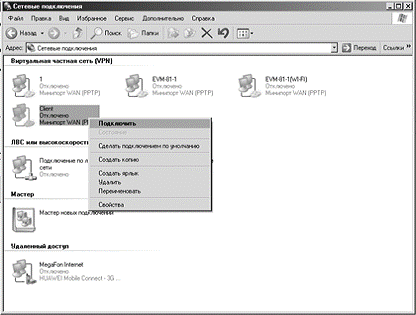

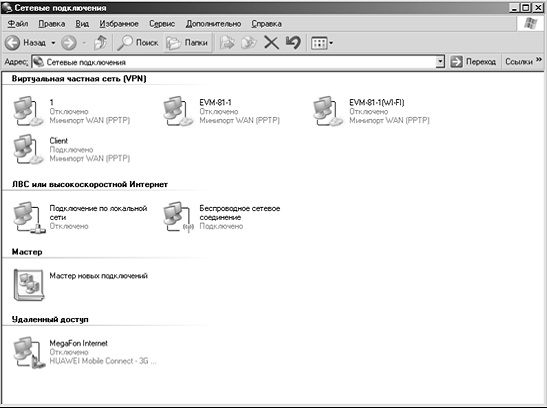

)        В сетевых подключениях после завершения работы мастера отобразилось созданное подключение (рис. 26).

Рисунок 26. Сетевые подключения.

2)      При подключении отображается форма с полями для ввода логина и пароля. Данные логин и пароль установлены в учетных записях группы на сервере (рис. 27).

Рисунок 27. Подключение.

3)      После корректно введенного логина и пароля происходит успешное подключение соединения (рис. 28).

Рисунок 28. Подключение соединения.

В ходе выполнения лабораторной работы было настроено 3 удаленных соединения:

)        Соединение с компьютером. IP:192.168.0.69

)        Подключение с помощью оптоволокна. IP:192.168.0.68

)        Подключение через WI-FI. IP:192.168.0.67
