Параметры функционального устройства на операционных усилителях

Задание

Рассчитать параметры функционального устройства на операционных усилителях (ОУ), функциональная схема которая приведена на рис. 1, и обеспечивающего:

усиление напряжения u1 с коэффициентом передачи по напряжению k1.

сложение напряжений u2 и u3 с коэффициентами передачи по напряжению k2 и k3 соответственно.

выпрямление напряжения u4 после сумматора с коэффициентом передачи по напряжению k4.

Определить для заданных напряжений u1 и u3 средневыпрямленное выходное напряжение U0.

Значение u1 , u3 , k1 , k2 , k3 и k4 приведены в таблице 1.

Для нечетных вариантов использовать однополупериодное выпрямление, а для четных вариантов - двухполупериодное.

Таблица 1

№ вар.

u1 , В

u3 , В

k1

k2

k3

k4

4

2

-2

1


Решение

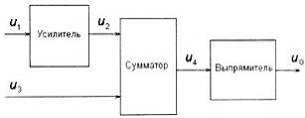

Рисунок 1. Функциональная схема устройства

. Усилительный блок

Поскольку коэффициент усиления k1 положительный, необходимо использовать схему неинвертирующего усилителя:

Рисунок 2. Неинвертирующий усилитель


Определяем соотношение сопротивлений:


Выбираем номинал сопротивлений:


Напряжение на выходе усилителя:



2. Суммирующий блок

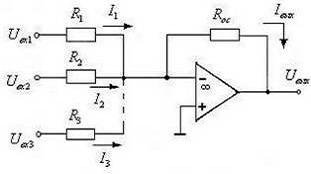

Поскольку коэффициенты суммирующего блока k2 и k3 отрицательные, необходимо использовать инвертирующий сумматор с заданным весовым коэффициентом.


Сумматор, приведенный выше не имеет принципиального ограничения по числу суммируемых входов, но в данном случае используются только два.

Выходное напряжение:


Определим номиналы сопротивления исходя из коэффициентов усиления:

Пусть сопротивление обратной связи Rос=6 кОм, тогда R1=4 кОм, R2=3 кОм.

Напряжение на выходе сумматора:


Определяем φ:


Напряжение на выходе сумматора:


. Выпрямительный блок

Используем саму простую схему двухполупериодного выпрямителя на одном операционном усилителе.

Рисунок 4. Двухполупериодный выпрямитель с незаземленной нагрузкой

усилитель сопротивление электрический выпрямитель


Так как k4=1 по условию задачи, то сопротивления сопротивлений можно принять одинаковыми и равными 10 кОм. Параллельно нагрузке должен быть подключен сглаживающий конденсатор, величина которого зависит от частоты источников напряжения.

Выпрямленное напряжение для двухполупериодного выпрямителя:



После того, как все элементы рассчитаны можно строить принципиальную электрическую схему цепи.

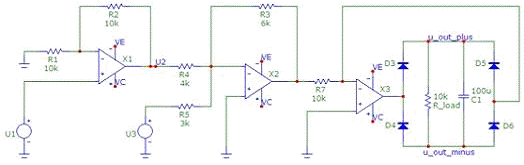

Рисунок 5. Схема электрическая принципиальная
