Підготовка керуючої програми і настроювання оперативної системи керування верстата 1В340Ф30
Лабораторна
робота
Тема:
Підготовка керуючої програми і настроювання оперативної системи керування
верстата 1В340Ф30
Мета: вивчити принцип роботи ПЧПК
„Електроніка НЦ - 31” і отримати навички в підготовці і відпрацюванні КП на
верстаті 1В340Ф30.

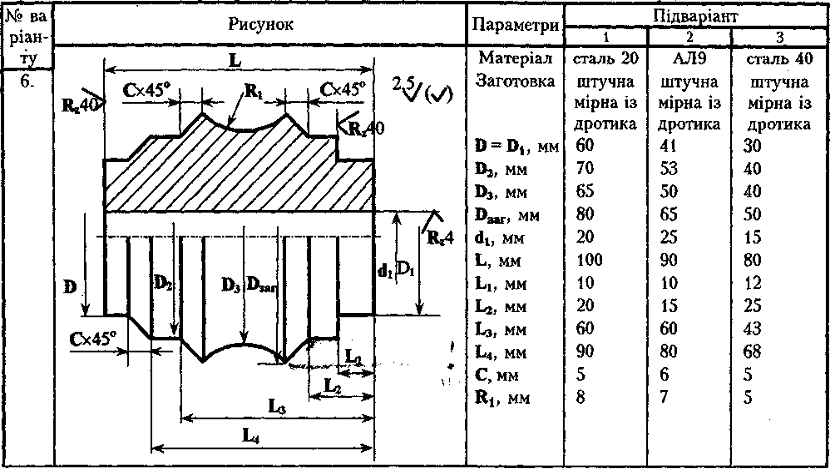

Схема оброблюваної деталі
програмний керування
деталь верстат
Вихідні дані:
матеріал заготовки - сталь 20.
Заготовка - штучна мірна із дротика.
D = D1
= 60 мм.
D2
= 70мм
D3
= 65 мм
Dзаг
= 80 мм
d1 = 20 мм
L = 100
мм
L1 =
10 мм
L2 =
20 мм
L3 =
60 мм
L4 =
90 мм
Виконання роботи
. Складаємо керуючу програму для
заданих умов обробки деталі. Текст програми з відповідними коментарями наведено
нижче
Програма
Задаємо режими різання
S9 - частота
обертання шпинделя 710 об/хв
01 F50
- подача в дискретах, тобто S = 0.5 мм/об
T1 - контурний різець (підрізання
торця і циліндричне точіння)
M4 - ліве обертання шпинделя
M8 - включення МОР
05 X8200*
ﺳ швидкий підхід до початкової точки
одночасно по двом
06 Z300
ﺳ осям
07 G71*
- однопрохідний цикл поперечної обробки
X-100*
Z0
X7000
ﺳ точіння циліндричної поверхні
діаметром 70 мм
Z-2000
Z-2500+450
- обробка фаски
Z50
ﺳ
14 X6000
ﺳ
15 Z0
X6000
ﺳ точіння циліндричної поверхні Æ60
мм
18 X8000
підвід різця для обробки лівої фаски
Z-5500
Z-6000-450
- обробка фаски
X7000
точіння циліндричної поверхні Æ70
Z-10000
23 X7000
підвід різця для обробки лівої фаски
24 Z-9000
Z-9500-450
обробка фаски
26 X6000
Z-10000
G3*
цикл обробки дуги проти годинникової стрілки
29 X6500*
Z-4000*
P1100*
P2150
G3*
X8000*
обробка дуги проти годинникової стрілки
35 Z-5500*
P1100*
P2150
39 XÆﺳ
40 S7
377 об/хв
41 F20
0,2 мм/об
T2
свердло
X0ﺳ
44 Z50ﺳ
45 G73*
цикл глибокого свердління
46 Z-10600*
P3600
ZÆﺳ повернення
в початкові координати
XÆﺳ
50 S8
500 об/хв
F20
T3
відрізний різець
Z-10000ﺳ відрізання
деталі
X0ﺳ
55 ZÆﺳ повернення
в початкові координати
56 XÆﺳ
57 M9
вимкнення
МОР
58 M5
зупинка повертання шпинделя
. Виконуємо налагодження оперативної
системи керування верстата 1В340Ф30 згідно з розробленою програмою.
Висновок
На даній лабораторній роботі ми
здобули навички в підготовці і відпрацюванні керуючої програми на верстаті
1В340Ф30. написали програму для обробки даної деталі.
