Разработка противошумового комплекса жилого помещения с лифтовой шахтой

Содержание

1. Исходные данные для подготовки к расчету в Auto SEA

1.1 Описание конструкции

1.2 Описание источников шума и вибрации

2. Расчет черного корпуса жилого корпуса

3. Разработка ПШК жилого комплекса

4. Результаты повторного расчета

5. Заключение

Список использованных источников

Введение

Содержание курсового проекта по дисциплине «Проектирование средств акустической защиты» состоит в разработке, расчете и обосновании противошумового комплекса для жилого помещения с лифтовой шахтой. Расчет основан на энергостатистическом анализе (ЭСА) инженерных конструкций, который может быть реализован в двух видах:

с использованием программного комплекса Auto Sea;

на основе методик расчета, реализованных в руководящих технических материалах (РТМ).

В рамках выполнения курсового проекта был выполнен виброакустический расчет конструкции без средств снижения вибрации и шума (черного корпуса), результаты расчета сопоставлены с существующими санитарными нормами и на основании этого сопоставления выбраны противошумовые мероприятия.

В соответствии со стандартом ФРГ под шумами понимаются звуковые процессы в воспринимаемом человеческим ухом диапазоне частот от 6 Гц до 16 кГц, не носящие целенаправленного характера. В физическом плане шум характеризуется звуковым давлением, частотой, продолжительностью и повторяемостью. Человек же воспринимает его как громкий, неприятный, затрудняющий общение. Кроме того, шум может вызвать повреждение органов слуха. Из сказанного следует, что шумность должна оцениваться с помощью нескольких критериев.

В настоящее время существуют три принципиально различающихся критерия оценки шумности:

· по уровню громкости звука;

· по уровню звукового давления;

· по кривым предельных спектров.

Различие критериев проявляется в способе суммирования составляющих шума в отдельных диапазонах частот.

1. Исходные данные для подготовки к расчету в Auto SEA

.1 Описание конструкции

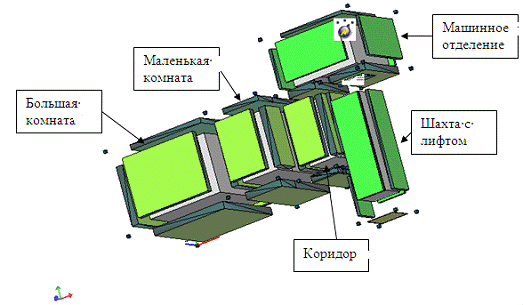

В данной работе рассчитывается противошумовой комплекс квартиры в программном приложении Auto SEA. Общий вид жилого комплекса представлен на рис. 1.

Рис. 1.1 Общий вид жилого помещения

Как видно из рисунка модель составлена из 6 основных частей (большая комната, маленькая комната, коридор, шахта, в которой находится лифт, и машинное отделение). противошумовой комплекс лифтовый шахта

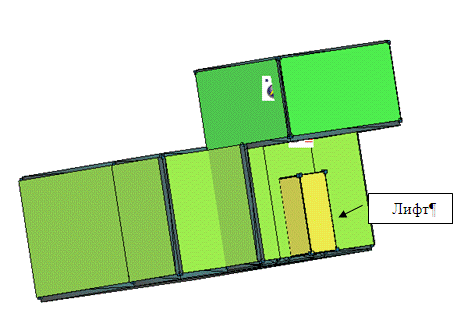

Модель квартиры представлена на рис. 1.2 При этом для наглядности некоторые пластины шахты были скрыты, чтобы рассмотреть лифт.

На рис. 1.1 и рис.1.2 показана модель жилого дома, построенная в программном комплексе AutoSEA. Светло-зеленым цветом обозначены стенки комнат (железобетон 12см), темно-зеленым цветом показаны стенки комнат (железобетон 18см). Темно-желтым цветом обозначено воздушное пространство в нижней части шахты. Ярко-желтым цветом показаны стенки лифта (пластик толщиной 3см).

Рис. 1.2 Общий вид жилого помещения (с открытым видом на лифт).

1.2 Описание источников шума и вибрации

Источниками шума в квартире являются: шум электродвигателя, находящегося в машинном отделении.

Источниками вибрации является лебедка лифта.

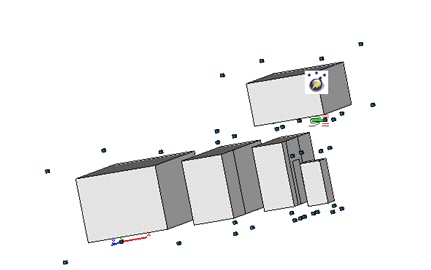

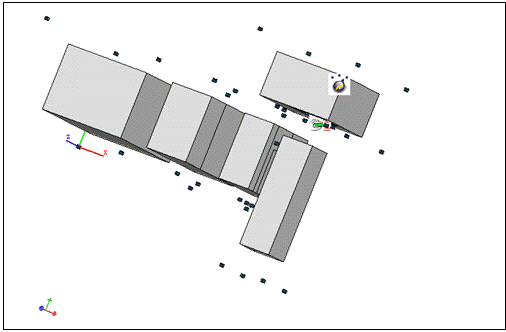

На рис. 1.3 и рис. 1.4 представлено объемное разбиение жилого комплекса с расставленными источниками. Квартира представленная на рис. 1.3 и рис. 1.4 состоит из следующих объемов: 2 комнаты, коридор, машинное отделение, шахта, лифт.

Рис. 1.3 Вид модели с расставленными источниками

Рис. 1.4 Вид модели с расставленными источниками

Таблица 1. Спектр шума

Источником информации о шуме двигателя является [1]. В книге приводился спектр шума для двигателя мощностью 11кВт.

Спектр шума был отредактирован под двигатель мощностью 8 кВт.

Данные двигателя:

Мощность - 8кВт;

Частота вращения - 1410 об/мин;

Масса - 270кг;

КПД - 85%.

В AutoSea источник шума приложен соответственно к объему машинного отделения.

Таблица 2. Спектр вибрации

Источником информации о вибрации лебедки является [1]. Спектр вибрации зубчатой передачи был пересчитан для данных лебедки.

Питание - 380В;

Нагрузка - 1600кг;

Скорость - 1-2.5м/с.

В AutoSea источник вибрации приложен к полу машинного отделения, где есть отверстие (диметром 30см) в шахту.

Таблица 3. Шум в большой комнате квартиры СН 2.2.4/2.1.8.562-96

2. Расчет черного корпуса жилого корпуса

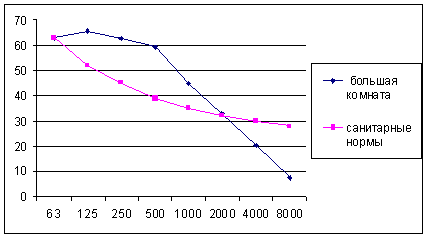

На рис. 2.1 отображены результаты расчёта уровней внутреннего шума в большой комнате без противошумового комплекса. Произведено сравнение полученных результатов с СН 2.2.4/2.1.8.562-96.

Рис 2.1 Сравнение полученных значений с санитарными нормами

На рисунке 2.2 представлены составляющие шума в машинном отделении.

Рис. 2.2 Составляющие общего шума для машинного отделения

 На рис. 2.2 видно, что главным источником шума на средних и высоких частотах является лебедка.

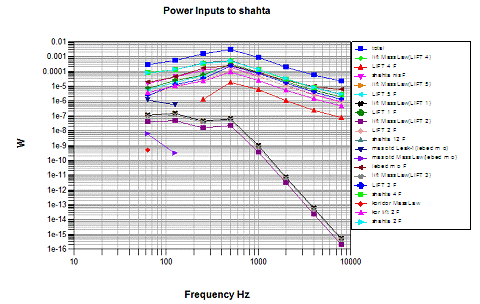

На рисунке 2.3 представлены составляющие шума в шахте.

Рис. 2.3 Составляющие общего шума для шахты

На рис. 2.3 видно, что главным источником шума на средних и высоких частотах является лебедка и стенки шахты.

На рисунке 2.4 представлены составляющие шума в лифте.

Рис. 2.4 Составляющие общего шума для лифта

 На рис. 2.4 видно, что главным источником шума на средних и высоких частотах являются стенки лифта.

На рисунке 2.5 представлены составляющие шума в коридоре.

Рис. 2.5 Составляющие общего шума для коридора

На рис. 2.5 видно, что главным источником шума на средних и высоких частотах является дверь лифта.

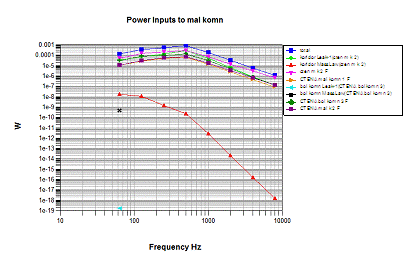

На рисунке 2.6 представлены составляющие шума в маленькой комнате.

Рис. 2.6 Составляющие общего шума для маленькой комнаты

На рис. 2.6 видно, что главным источником шума на средних и высоких частотах является распахнутая дверь (отверстие сквозное площадью 2м²) и стены комнаты.

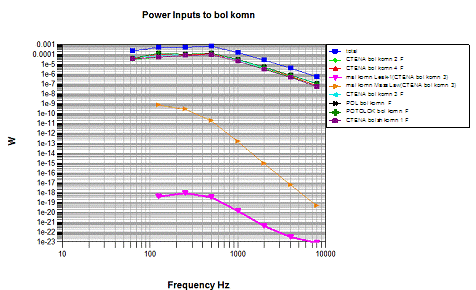

На рисунке 2.7 представлены составляющие шума в большой комнате.

Рис. 2.6 Составляющие общего шума для большой комнаты

На рис. 2.7 видно, что главным источником шума на средних и высоких частотах являются стены большой комнаты.

3. Разработка ПШК жилого комплекса

На основании анализа полученных результатов расчетов были приняты меры по снижению вибраций и увеличению звукоизоляции стен и пола. Главным источником шума и вибрации является лебедка и стены. Для снижения шума стен увеличим коэффициент потерь. Так же были применены амортизаторы для лебедки с эффективностью снижения шума 3-13 дБА. Источником информации об амортизаторах является [2].

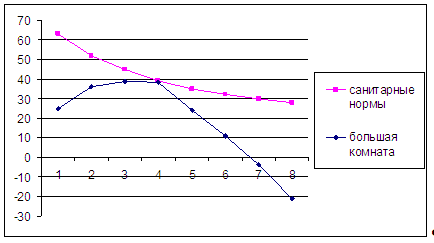

На рис. 4.1 показаны результаты сравнения полученных значений с санитарными нормами.

Рис. 4.1 Применение средств защиты

После применения средств акустической защиты шум в большой комнате значительно снизился и лежит в пределах санитарных норм.

Заключение

В данной работе произведена разработка противошумового и противовибрационного жилого помещения в программном пакете Auto SEA. Были приняты меры по снижению вибраций лебедки и увеличению звукоизоляции стен квартиры. Главным источником шума и вибрации является лебедка.

После применения ПШК шум в комнате стал соответствовать санитарным нормам.

Список использованных источников

1. Справочник по технической акустике. Под ред. М.Хекла и Х.А.Мюллера. Л.,Судостроение,1980.

. Инженерная акустика. Теория и практика борьбы с шумом. Иванов Н.И. М., ЛОГОС, 2008.

. СН 2.2.4/2.1.8.562-96.
