Проектирование ректификационной установки для разделения смеси бензол-толуол производительностью по дистилляту 3 кг/с

Санкт-Петербургский государственный технологический институт

(Технический университет)

Кафедра процессов и аппаратов химической технологии







Учебная дисциплина:

Процессы и аппараты химической технологии

Тема:

Проектирование ректификационной установки для разделения смеси бензол-толуол производительностью по дистилляту 3 кг/с

Задание на курсовой проект

Вариант 13Р

Спроектировать установку ректификационную тарельчатую колонну с колпачковыми тарелками для разделения смеси бензол-толуол под атмосферным давлением.

Сделать подробный тепловой расчет и вычертить дефлегматор.

Основные данные:

. Производительность по дистилляту GD = 3 кг/с

. Содержание низкокипящего компонента

в кубовом остатке xW = 0,04 (мас. доли)

в исходной смеси xF = 0,32 (мас. доли)

в дистилляте xD = 0,82 (мас. доли)

. Температура исходной смеси tн = 35° C

. Давление греющего пара Pабс = 2 ат

. Температура охлаждающей воды tв =16 ° C

Содержание

Введение

.        Аналитический обзор

.1       Конструкции ректификационных колонн

.1.1 Схема работы колпачковой тарелки

.1.2 Виды колпачковых тарелок

.2 Описание технологической схемы установки

2. Технологический расчет ректификационной установки непрерывного действия для разделения смеси бензол-толуол

2.1 Материальный баланс и рабочее флегмовое число

.2 Определение скорости пара и диаметра колонны

.3 Гидравлический расчет колпачковых тарелок

.4 Определение числа тарелок и высоты колонны

.5 Тепловой расчет установки

. Расчёт теплообменников

.1 Подогреватель исходной смеси

.2 Холодильник дистиллята

.3 Куб-испаритель

.4 Холодильник кубового остатка

.5 Подробный расчет дефлегматора

.5.1 Турбулентный режим

.5.2 Ламинарный режим

Выводы

Список использованной литературы

Приложение 1

Приложение 2

Приложение 3

Введение

Ректификация - это массообменный процесс, который осуществляется в большинстве случаев в противоточных аппаратах (колонных) с контактными элементами (насадка, тарелки). Этот процесс основан на различной летучести составляющих смесь компонентов, т.е. на различии в температурах кипения компонентов при одинаковом давлении. Процесс ректификации осуществляют в аппаратах, называемых ректификационными колоннами. В промышленности наибольшее распространение получили тарельчатые ректификационные колонны с колпачковыми, ситчатыми, клапанными и решетчатыми тарелками.

Через ректификационную колонну противотоком движутся пар и жидкость. Пар идет снизу вверх, жидкость стекает сверху вниз. На каждой тарелке колонны они вступают в контакт благодаря барботажу - прохождение пузырьков и струек пара через слой жидкости на тарелке. Вследствие отсутствия термодинамического равновесия между паром и жидкостью при этом возникают процессы тепло- и массообмена, в результате которого состояние двухфазной системы приближается к равновесному. Пар становится богаче более летучим (низкокипящим) компонентом, а жидкость - менее летучим (высококипящим). Температура пара падает, жидкости - возрастает.

Пар образуется в кубе-испарителе при кипении жидкости, стекающей в него с нижней тарелки колонны. Концентрация легколетучего компонента, как в жидкости, так и в образующемся при ее кипении паре - низкая. Из куба-испарителя пар поступает в колонну под нижнюю тарелку. По мере продвижения через тарелки пар все в большей степени обогащается легколетучим компонентом. С верхней тарелки пар уходит в конденсатор (дефлегматор), где он полностью конденсируется. Часть образовавшегося конденсата - жидкости с высокой концентрацией легколетучего компонента - поступает на верхнюю тарелку колонны. Эту часть жидкости называют флегмой. Остальную жидкость отбирают в качестве верхнего продукта - дистиллята. Флегма, стекая вниз по тарелкам, обедняется более летучим компонентом и приходит в куб-испаритель. Часть жидкости отбирают в качестве нижнего продукта разделения - кубового остатка. Исходную бинарную смесь (питание) подают на одну из тарелок средней части колонны, на которой состав жидкости близок к составу питания. Тарелка, на которую поступает исходная смесь, называется питающей. Таким образом, в ректификационной колонне осуществляется процесс многократного контакта между неравновесными жидкой и паровой фазами.

Происходит непрерывный процесс разделения подаваемой в колонну исходной смеси на дистиллят и кубовый остаток. Концентрация получаемых продуктов разделения зависят от числа тарелок в колонне и от режима ее работы.

Для обогрева испарителей ректификационных колонн наиболее часто применяют насыщенный водяной пар. Реже используют электронагреватель, топочные газы и высокотемпературные органические теплоносители. Охлаждение конденсаторов (дефлегматоров) производят чаще всего водой.

Ректификацию можно проводить периодическим и непрерывным способом.

При периодической ректификации (рис. 1) смесь загружается в куб 1 и нагревается паром, проходящим через змеевик 2. После того, как смесь в кубе закипит, образующиеся пары начинают поступать в колонну 3, оттуда по трубе 4 направляются в дефлегматор 5, где конденсируются. Часть конденсата (флегма) по трубе 6 стекает обратно в колонну, другая часть (дистиллят) по трубе 7 поступает в холодильник 8 и отсюда отводится в приёмник дистиллята. При таком процессе в колонне происходит укрепление паров, а в кубе - исчерпывание смеси. Исчерпывание продолжается в течении некоторого времени, когда достигается требуемый состав смеси, операция заканчивается и остаток отводится из куба.

Рис. 1. Схема ректификационной установки периодического действия:

-куб; 2-змеевик; 3-колонна; 4-труба для отвода паров из колонны; 5-дефлегматор; 6-труба для возврата флегмы; 7-труба для отбора дистиллята; 8-холодильник.

По мере протекания процесса условия работы установки постепенно изменяются. В начале процесса в колонну поступают из куба пары, богатые НК. В этот период нужно сравнительно небольшое количество флегмы, чтобы выделить из паров, содержащийся в них ВК. В ходе процесса выходящие из куба пары будут всё более обогащаться ВК, и для выделения его из паров количество флегмы должно быть увеличено. Если же количество флегмы оставить постоянным, будет возрастать содержание ВК в дистилляте.

При непрерывной ректификации (рис. 2) смесь подаётся в среднюю часть колонны через теплообменник 1, обогреваемый остатком или паром. В верхней части колонны 2, расположенной выше точки ввода смеси, происходит укрепление паров. В нижней части колонны 3, расположенной ниже точки ввода смеси, происходит исчерпывание жидкости. Из исчерпывающей колонны жидкость стекает в кипятильник (куб) 4, обогреваемый паром. В кипятильнике образуются пары, поднимающиеся вверх по колонне; остаток непрерывно отводится из куба. Пары, выходящие из укрепляющей части колонны, поступают в дефлегматор 5, откуда флегма возвращается в колонну, а дистиллят направляется в холодильник 7.

Рис. 2. Схема ректификационной установки непрерывного действия:

-теплообменник; 2-укрепляющая колонна; 3-исчерпывающая колонна; 4-кипятильник; 5-дефлегматор; 6-распределительный стакан; 7-холодильник; 8-вентиль,регулирующий отбор дистиллята.

Преимущества непрерывной ректификации по сравнению с периодической:

1)       условия работы установки не изменяются в ходе процесса, что позволяет установить точный режим, упрощает обслуживание и облегчает автоматизацию процесса;

2)      отсутствуют простои между операциями, что приводят к повышению производительности установки;

)        расход тепла меньше, причем возможно использование тепла остатка на подогрев исходной смеси в теплообменнике.

Благодаря перечисленным преимуществам в производствах крупного масштаба применяют главным образом непрерывную ректификацию, периодические процессы ректификации находят применение лишь в небольших, неравномерно работающих производствах.

1       Аналитический обзор

1.1 Конструкции ректификационных колонн

Ректификационные колонны отличаются, в основном, конструкцией внутреннего устройства для распределения жидкой и паровой фаз. Взаимодействие жидкости и пара осуществляется в колоннах путём барботирования пара через слой жидкости на тарелках или же путём поверхностного контакта пара и жидкости на насадке или на поверхности жидкости, стекающей тонкой плёнкой.

В ректификационных установках применяют три основных типа колонн:

) колпачковые,

) ситчатые,

) насадочные,

) барботажные.

Разработаны также конструкции аппаратов для ректификации, в которых интенсификация процесса разделения достигается под действием центробежной силы (центробежные ректификаторы).

Колпачковые колонны.

Эти колонны наиболее распространены в ректификационных установках. На рис.3 схематически изображена колонна небольшого диаметра, состоящая из тарелок 1, на каждой из которых имеется один колпачок 2 круглого сечения и патрубок 3 для прохода пара. Края колпачка погружены в жидкость. Благодаря этому на тарелке создается гидравлический затвор, и пар, выходящий из колпачка, должен проходить через слой жидкости, находящийся на тарелке. Колпачки имеют отверстия или зубчатые прорези для раздробления пара на мелкие пузырьки, т.е. для увеличения поверхности его соприкосновения с жидкостью.

Приток и отвод жидкости, а также высоту жидкости на тарелке регулируют при помощи переливных трубок 4, которые расположены на диаметрально противоположных концах тарелки; поэтому жидкость течет на соседних тарелках во взаимно противоположных направлениях.

Рис. 3. Схема устройства тарельчатой (колпачковой) колонны: 1-тарелка; 2-колпачок; 3-паровой патрубок; 4-переливная трубка.

1.1.1 Схема работы колпачковой тарелки

Схема работы колпачковой тарелки изображена на рис. 4. Выходящие через прорези колпачки пузырьки пара сливаются в струйки, которые проходят через слой жидкости, находящейся на тарелке, и над жидкостью образуется слой пены и брызг, - основная область массообмена и теплообмена между паром и жидкостью на тарелке.

Процесс барботажа на тарелке весьма сложен. Проводившиеся до сих пор исследования (В.Н. Стабников, А.М. Шуер и др.) дают возможность представить лишь качественную картину процесса.

При движении струйки пара обычно сливаются друг с другом; при этом некоторая часть сечения прорезей обнажается и образуются каналы, по которым газ проходит из-под колпачка сквозь жидкость. Поэтому поверхность взаимодействия газа с жидкостью непосредственно в зоне барботажа невелика. Основная зона фазового контакта находится в области пены и брызг над жидкостью, которые образуются вследствие распыления пара в жидкости и уноса брызг при трении пара о жидкость.

Интенсивность образования пены и брызг зависит от скорости пара и глубины погружения колпачка в жидкость. Сечение и форма прорезей колпачка имеют второстепенное значение, но желательны узкие прорези, так как они разбивают газ на более мелкие струйки, увеличивая поверхность соприкосновения с жидкостью.

Работа колпачка в оптимальных условиях при предельной скорости и наибольшего к.п.д. высота открытия прорези колпачка наибольшая, что способствует увеличению пути паров и времени их контакта с жидкостью.

Рис. 4. Схема работы колпачковой тарелки.

1.1.2 Виды колпачковых тарелок

1. Колпачковая тарелка с радиальным переливом жидкости.

Для создания достаточной поверхности соприкосновения между паром и жидкостью на тарелках обычно устанавливают не один, а большое число колпачков (рис. 5).

Колпачки располагают на близком расстоянии друг от друга (равен в среднем 1,5 диаметра колпачка) с тем, чтобы пузырьки, выходящие из соседних колпачков, прежде чем принять вертикальное направление движения, могли бы сталкиваться друг с другом.

Типовые колпачковые тарелки изготовляют с радиальным и с диаметральным переливом жидкости. Тарелки первого типа (рис. 3,а) представляют собой вырезанные из стального листа диски 1 и 2, которые крепятся на болтах 7 и прокладках 8 к опорному кольцу 3. Колпачки 4 расположены на тарелке в шахматном порядке. Жидкость переливается на лежащую ниже тарелку по периферийным переливным трубкам 5, течёт к центру и сливается на следующую тарелку по центральной переливной трубке 6, затем снова течёт к периферии и т.д.

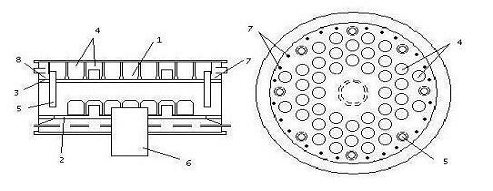

Рис. 5. Колпачковая тарелка с радиальным переливом жидкости.

и 2-диски; 3-опорное кольцо; 4-колпачки; 5-периферийные колпачковые трубки; 6-центральная переливная трубка; 7-болты; 8-прокладки.

. Колпачковая тарелка с диаметральным переливом жидкости.

Тарелки этого типа (рис. 6) представляют собой срезанный с двух сторон диск 1, установленный на опорном листе 2, с одной стороны тарелка ограничена приёмным порогом 3, а с другой стороны - переливным порогом 5 со сменной гребенкой 6, при помощи которой регулируют уровень жидкости на тарелке.

В тарелке этой конструкции периметр слива увеличен путём замены сливных труб сегментообразными отверстиями, ограниченными перегородками 7 для того, чтобы уменьшить вспенивание и брызгообразование при переливе жидкости.

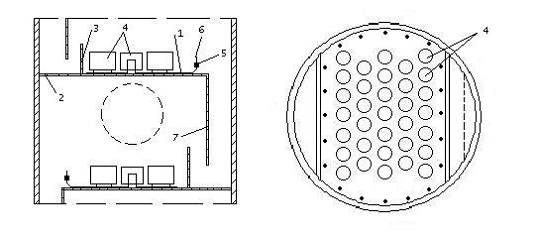

Рис. 6. Колпачковая тарелка с диаметральным переливом жидкости.

1-диск; 2-опорный лист; 3-приёмный порог; 4-колпачки; 5-переливной порог; 6-сменная гребёнка; 7-перегородка.

. Колпачковая тарелка с туннельными колпачками.

В тарелках с туннельными колпачками (рис. 7) колпачки 1 представляют собой стальные штампованные пластины полукруглого сечения с гребенчатыми краями; каждый колпачок устанавливают над желобом 2 строго горизонтально при помощи двух уравнительных шпилек 3. Жидкость сливается через переливной порог 4 в сегментный карман 5, затем через три переливных трубки 6 - в приёмный сегментный карман следующей тарелки. Здесь образуется гидравлический затвор, и поднимающиеся по колонне пары не могут проходить на тарелку, лежащую выше, минуя колпачки. Ток жидкости на тарелках - диаметральный.

На тарелках такого типа можно легко регулировать высоту слоя жидкости, быстро производить установку в горизонтальной плоскости имеющегося на ней небольшого числа колпачков и, следовательно, создавать благоприятные условия для равномерного распределения паров. Конструкция тарелки отличается простотой монтажа и демонтажа.

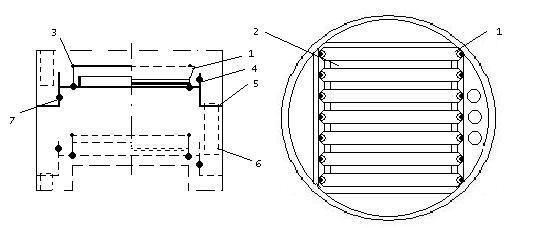

Рис. 7. Колпачковая тарелка с туннельными колпачками.

-колпачки; 2-желоб; 3-шпилька; 4-переливной порог; 5-сегментный карман; 6-переливные трубки; 7-опорный уголок с вырезами.

Ректификационные тарельчатые колонны с круглыми (капсульными) и туннельными колпачками, предназначенные для работы под атмосферным давлением, имеют диаметры 1000, 1200, 1400, 1600, 1800, 2200, 2600 и 3000 мм. Эти колонны изготавливают из углеродистой стали. Разделение химически активных смесей производят в колоннах из кислотоупорных сталей, высококремнистого чугуна и других химически стойких материалов.

1.2 Описание технологической схемы установки

Принципиальная схема ректификационной установки представлена на технологической схеме процесса (Приложение 3). Исходную смесь бензол-толуол из промежуточной емкости Е1 центробежным насосом Н1 подают в теплообменник АТ1, где она подогревается до температуры кипения. Нагретая смесь поступает на разделение в ректификацион­ную колонну КР на тарелку питания, где состав жидкости равен составу исходной смеси хF..

Стекая вниз по колонне, жидкость взаимодействует с поднимающимся вверх паром, образующимся при кипении кубовой жидкости в кипятильнике АТ5. Начальный состав пара примерно равен составу кубового остатка хW , т. е. обеднен легколетучим компонентом (бензолом). В результате массообмена с жидкостью пар обогащается легколетучим компонентом. Для более полного обогащения верхнюю часть колонны орошают в соответствии с заданным флегмовым числом жидкостью (флегмой), проходящей через делитель потока ДП, состава хD , получаемой в конденсаторе-дефлегматоре АТ2 путем конденсации пара, выходящего из колонны. Часть конденсата выводится из дефлегматора в виде готового продукта разделения - дистиллята, который охлаждается в теплообменнике АТ3 и направляется в промежуточную емкость-сборник Е3, а дальше насосом Н3 отправляется по назначению.

Из кубовой части колонны насосом Н2 непрерывно выводится кубовая жидкость - продукт (толуол), обогащенный труднолетучим компонентом, который охлаждается в теплообменнике АТ4 и направ­ляется в емкость-сборник Е2.

Таким образом, в ректификационной колонне осуществляется непрерывный неравновесный процесс разделения исходной бинарной смеси на дистиллят (с высоким содержанием легколетучего компонента) и кубовый остаток (обогащенный труднолетучим компонентом).

2. Технологический расчет ректификационной колонны непрерывного действия для разделения смеси бензол-толуол

.1 Материальный баланс и рабочее флегмовое число

Простая полная колонна. Обогрев глухим паром. Простая полная колонна имеет один сырьевой поток, два потока продуктов, один теплопровод и один теплосъем на концах аппарата. В таком аппарате сырье подается среднюю часть колонны, дистиллят отбирается сверху, а кубовый остаток - снизу колонны.

Запишем уравнение материального баланса:

GF = GD + GW (1)

GFXF = GDXD+ GWXW, (2)

где GF, GD, GW - массовые или мольные расходы питания, дистиллята и кубового остатка;

XF, XD, XW - содержание легколетучего компонента в питании, дистилляте и кубовом остатке, массовые или мольные доли

; кг/с

 кг/с

Для дальнейших расчетов выразим концентрацию питания, в мольных долях.

Питание:

 (3)

где,

 - мольные массы бензола и толуола.

Дистиллят:

 (4)

Кубовый остаток:

 (5)

Относительный мольный расход питания:

 (6)

Кривая равновесия (Приложение 1) точек перегиба не имеет.

Определяем минимальное число флегмы по уравнению:

 ; (7)

где =0,575 - мольную долю бензола в паре, равновесном с жидкостью питания, определяем по диаграмме Y* - X.

Рабочее число флегмы:

R=1,3RМИН+0,3=1,3*1,23+0,3=1,89 (8)

Уравнение рабочих линий:

а) верхней (укрепляющей) части колонны:

 (9)

б) нижней (исчерпывающей) части колонны:

 (10)

2.2 Определение скорости пара и диаметра колонны

Средние концентрации жидкости:

а) в верхней части колонны

 (11)

б) в нижней части колонны

 (12)

Средние концентрации пара находим по уравнениям рабочих линий:

а) в верхней части колонны

 (13)

б) в нижней части колонны

 (14)

Средние температуры пара определяем по диаграмме t-x, y (Приложение 1):

а) при

б) при

Средние мольные массы и плотности пара:

а)

 (15)

б)


Средняя плотность пара в колонне:

 (16)

Плотности жидких бензола и толуола близки. Температура вверху колонны при хD = 0,843 равняется 840С, а в кубе-испарителе при xW = 0,0468 она равна 107,5 0С.

Плотность жидкого бензола при 840С ρб = 810,52, а жидкого толуола при 107,5 0С ρт = 779,73.

Принимаем среднюю плотность жидкости в колонне

ρж = (810,52+779,73)/2 = 795,13

Определяем скорость пара в колонне. По данным каталога-справочника «Колонные аппараты» принимаем расстояние между тарелками h=500 мм.

Максимальная скорость пара в колонне для колпачковых тарелок по уравнению:

 (17)

где а - коэффициент, для колпачковых тарелок а=1;

σ - среднее значение поверхностного натяжения бензола и толуола в колонне, мН/м;

Сmax - коэффициент, зависящий от расстояния между тарелками, при h=500 мм, Сmax=900

м/с

м/с

Объёмный расход проходящего через колонну пара при средней температуре в колонне tср=(93 + 103,7)/2=98,350С

 (18)

где MD-мольная масса дистиллята, равная

MD=0,843×78+0,157×92=80,2

Диаметр колонны:

 (19)

По каталогу-справочнику «Колонные аппараты» берём D =2200. Тогда скорость пара в колонне будет:

.

2.3 Гидравлический расчет тарелок

Контактное устройство по заданию - колпачковая тарелка. Выбираем тарелку ТСКР для диаметра 2200 мм. Принимаем следующие размеры колпачковой тарелки: диаметр колпачка dк=100,свободное сечение тарелки (суммарная площадь отверстий) fк=3,80 м2. Периметр слива Lсл=1615 мм, высота прорезей колпачка h=20 мм, площадь прорезей колпачка fпр=2,99*10-3 м2, число колпачков n=142.

Определяем линейную плотность орошения

м3/м·с (20)

где Lсл - периметр слива, м;

Vж.ср - средний объемный расход жидкости по высоте колонны, м3/с;

Объемный расход жидкости

а) в верхней части колонны

м3/с , (21)

где Мср = 0,678 + 0,492= 83,6 кг/кмоль;

б) в нижней части колонны

0,0187 м3/с , (22)

где МF = 0,35778 + 0,64392 = 87 кг/кмоль

Тогда средний объемный расход:

Vж.ср = (0,0074 + 0,0187)/2 = 0,01305 м3

Подпор жидкости над сливным порогом:

Δh = 0,667q2/3 = 0,6670,008082/3 = 0,0269 м (23)

Принимаем высоту сливной планки hсп = 20 мм.

Рабочая скорость пара в прорезях колпачка:

ω0== 7,748 (24)

Значение ω0 должно удовлетворять условию

ω0.мин < ω0 < ω0.макс (25)

Минимально допустимая скорость газа в прорезях колпачка:

а) для верхней части колонны

ω0 =  м/с (26)

б) для нижней части колонны

ω0 = м/с

Скорость ω0.макс соответствует полному открытию прорезей:

а) в верхней части колонны

ω0.макс= м/с (27)

б) в нижней части колонны

ω0.макс =  м/с

Полученные значения ω0.макс в обеих частях колонны не удовлетворяют условию (25) , поэтому устанавливаем колпачок с зазором, при использовании которого имеет место дополнительное открытие прорезей колпачка hд, определяемое уравнением:

а) для верхней части колонны:

hд =  м (28)

б) для нижней части колонны

hд =м

Выбираем значение hд ,округляя в большую сторону: hд = 0,004 м.

Пересчитываем рабочую скорость пара в прорезях колпачка:

ω0 =  = 5,457 м/с (29)

Теперь соблюдается условие (25) и степень открытия прорезей:

b = , (30)

где ω0.макс.ср = (5,77+5,88)/2=5,83 м/с

Высота газожидкостного (барботажного) слоя при дополнительном открытии прорезей:

hг-ж = hсп + Δh + hд - hз (31)

где hз - зазор между основанием тарелки и колпачком, hз = 14 мм

hг-ж = 0,02 + 0,0269 + 0,003026- 0,014 = 0,0359 м

Рассчитаем гидравлическое сопротивление тарелки в верхней и в нижней части колонны по уравнению:

Δρ = Δρсух + Δρ0 + Δρг-ж , (32)

а) верхняя часть колонны.

Гидравлическое сопротивление сухой тарелки:

 (33)

где ζ=4,5 - коэффициент сопротивления неорошаемых колпачковых тарелок;

Сопротивление, обусловленное силами поверхностного натяжения:

 (34)

Где σ = 19,94×10-3 - поверхностное натяжение жидкости при средней температуре в верхней части колонны 930С (у бензола и толуола практически одинаковое поверхностное натяжение); d0=0,07608 - эквивалентный диаметр прорезей колпачка.

Сопротивление парожидкостного слоя на тарелке:

 Па, (35)

где k - относительная плотность газожидкостного слоя (приближенно k = 0,5).

Общее гидравлическое сопротивление тарелки в верхней части колонны (32):

.

б) нижняя часть колонны(ведем расчет по уравнениям 32-35):

;

hг-ж = hсп + Δh + hд - hз ,

где hз - зазор между основанием тарелки и колпачком, hз = 14 мм

hг-ж = 0,02 + 0,0269 + 0,003266- 0,014 = 0,0362 м

 Па

Общее гидравлическое сопротивление тарелки в нижней части колонны:

.

Проверим, соблюдается ли при расстоянии между тарелками 0.5 необходимое для нормальной работы тарелок условие

, (36)

Для тарелок нижней части колонны, у которых гидравлическое сопротивление Δρ больше, чем у тарелок верхней части:


Следовательно, вышеуказанное условие соблюдается.

Для оценки брызгоуноса применим соотношение:

  ,(37)

где ω - скорость газа в полном сечении колонны, м/с;

Су - коэффициент для колпачковых тарелок Су = ;

Нс - высота сепарационного пространства, м;

Нс = h - (hг-ж.ср + hз - hд) = 0,5 - (0,3605 + 0,014 - 0,004) =0,545 м (38)

σв - поверхностное натяжение воды при средней температуре в колонне

tср = 98,35ºС;

σ - поверхностное натяжение смеси при tср = 98,35ºС

Величина е < 0,1 кг/кг, что удовлетворяет нормальной работе тарелки.

Рассчитаем время пребывания жидкости в переливном устройстве:

с , (39)

где h - расстояние между тарелками, м;

Sпер - площадь сечения перелива (по каталогу), м;

Vж - объемный расход жидкости по колонне,м3

Сравниваем полученную величину с допустимым значением:

с , (40)

где k - коэффициент, характеризующий вспениваемость жидкости в переливном устройстве.

Для нормальной работы без захлебывания необходимо, чтобы выполнялось условие : τ '< τ . Как показали расчеты, условие выполняется, т.е 3,94c < 15,79 c.

Определим максимально допустимую скорость жидкости в переливном устройстве:

ω'max = 0,17k = 0,170,19 = 0,153 м/с (41)

ω'max = м/с (42)

ω'max = м/с , (43)

где k - коэффициент, зависящий от свойств разделяемой смеси;

h - расстояние между тарелками, м.

Максимально допустимая скорость в переливном устройстве выбирается наименьшей из выше рассчитанных (уравнения 41 - 43). То есть ω'max = 0,143 м/с.

Фактическая скорость в переливном устройстве :

ω' =  м/с (44)

2.5 Определение числа тарелок и высоты колонны

Наносим на диаграмму y - x рабочие линии верхней и нижней части колонны (Приложение 1) и находим число ступеней изменения концентрации nТ. В верхней части колонны , в нижней части , всего 12 ступеней.

Число тарелок рассчитываем по уравнению:

 (45)

Для определения среднего к.п.д. тарелок  находим коэффициент относительной летучести разделяемых компонентов  и динамический коэффициент вязкости исходной смеси  при средней температуре в колонне, равной 98,350С.

При этой температуре давление насыщенного пара бензола

Рб = 1286,25, толуола РТ = 531,569, откуда

α = 1286,25/531,569 = 2,42.

Динамический коэффициент вязкости бензола при 98,350С равен 0.259, толуола 0.266. Принимаем динамический коэффициент вязкости исходной смеси  = 0.263= 0.263×10-3.

Тогда

 (46)

По графику находим (рис. 7.4) η = 0.54. Длина пути жидкости на тарелке

 .      (47)

По графику (рис. 7.5) находим значение поправки на длину пути Δ=0.15. Средний к.п.д. тарелок:

 (48)

Для сравнения рассчитаем средний к.п.д. тарелки η0 по критериальной формуле, полученной путем статической обработки многочисленных опытных данных для колпачковых тарелок:

 (49)

В этой формуле безразмерные комплексы:

 (50)

 (51)

где  - скорость пара в колонне, ;

 - относительная площадь свободного сечения тарелки;

 - высота сливной перегородки, ;

 и  - плотности пара в жидкости, ;

 - коэффициент диффузии легколетучего компонента в исходной смеси, м2/с;

 - поверхностное натяжение жидкости питания, .

Физико-химические константы отнесены к средней температуре в колонне. Предварительно рассчитаем коэффициент диффузии :


В нашем случае:

=1; =0.263=0.263×10-3;

=87; =6×14.8+6×3.7-15=96;

=98,35+273 = 371,35.

Коэффициент диффузии:

.

Безразмерные комплексы:


Средний к.п.д. тарелки:


что близко к найденному значению .

Число тарелок:

в верхней части колонны


в нижней части колонны


Общее число тарелок =22, с запасом =23, из них в верхней части колонны 10 и в нижней части 13 тарелок.

Высота тарельчатой колонны:

, (52)

Общее гидравлическое сопротивление тарелок:


2.5 Тепловой расчет установки

Расход теплоты, отдаваемой охлаждающей воде в дефлегматоре-конденсаторе, находим по уравнению:

 (53)

Здесь

 (53 а)

где  и  - удельные теплоты конденсации бензола и толуола при 840С.

Расход теплоты, получаемой в кубе-испарителе от греющего пара, находим по уравнению:

 (54)

Расход теплоты в паровом подогревателе исходной смеси:

 (55)

Здесь тепловые потери приняты в размере 5%, удельная теплоемкость исходной смеси  взяты при средней температуре (96,3+35)/2≈65,60С.

Расход теплоты, отдаваемой охлаждающей воде в водяном холодильнике дистиллята:

, (56)

где удельная теплоемкость дистиллята  взята при средней температуре (84+35)/2≈ 600С.

Расход теплоты, отдаваемой охлаждающей воде в водяном холодильнике кубового остатка:

 (57)

где удельная теплоемкость кубового остатка  взята при средней температуре (107,5+35)/2=71,250С.

Расход греющего пара, имеющего давление  и влажность 5%:

а) в кубе-испарителе

ректификационный колонна смесь колпачковый

 (58)

где =2208×103 Дж/кг - удельная теплота конденсации греющего пара;

б) в подогревателе исходной смеси


Всего: 1,67 + 0,463=2,13 или 7,67.

Расход охлаждающей воды при нагреве ее на 190С:

в дефлегматоре

 (59)

Расход охлаждающей воды при нагреве ее на 200С:

а) в водяном холодильнике дистиллята


б) в водяном холодильнике кубового остатка


Всего: 0,0518 или 186,62.

3. Расчёт теплообменников

.1 Подогреватель исходной смеси

Необходимо подобрать аппарат для нагревания 8,36кг/с исходной смеси от 35 до 96,3 0C с помощью насыщенного водяного пара абсолютным давлением 2 ат. Температура конденсации водяного пара Тк =119,60C.

Температурная схема при противотоке теплоносителей:

,6 119,6

96,3              35

∆ t м = 23,30C      ∆ t б = 84,60C

Находим среднюю разность температур:

К (60)

Тепловой поток, передаваемый от греющего пара к смеси, был найден в пункте 2.5 по формуле (55): Q = 971733,88 Вт.

Определяем ориентировочную поверхность теплопередачи по выбранному значению коэффициента теплопередачи Кор=300 Вт/(м2·К), как при теплообмене от конденсирующегося пара к органической жидкости.

м2    (61)

С запасом 15%: F= 1,15·Fор= 1,15·68,13 = 78,35 м2.

В качестве теплообменного аппарата может быть использован одноходовой кожухотрубчатый подогреватель исходной смеси с поверхностью теплопередачи F=81 м2,внутренним диаметром кожуха D=600 мм, числом труб 20× 2 n=257, длиной труб L = 4м.

3.2 Холодильник дистиллята

Необходимо выбрать теплообменный аппарат для охлаждения 3 кг/с дистиллята от 35 0C до 84 0C водой с температурой 160C , нагревающейся до 36 0C .

Температурная схема при противотоке теплоносителей:

36

35                 84

∆ t м = 190C         ∆ t б = 480C

Находим среднюю разность температур по формуле (60):

К

Тепловой поток, передаваемый от дистиллята к воде, был найден в пункте 2.5 по формуле (56): Q = 274397,55 Вт.

Определяем ориентировочную поверхность по формуле (61). Значение коэффициента теплопередачи Кор=250 Вт/(м2·К), как при теплообмене от жидкости к жидкости (углеводороды, масла).

м2

С запасом 10%: F= 1,1·Fор= 1,1·35,08 = 38,59 м2.

В качестве теплообменного аппарата может быть использован одноходовой кожухотрубчатый холодильник дистиллята с поверхностью теплопередачи F=40м2,внутренним диаметром кожуха D=600 мм, числом труб 25× 2 n=257, длиной труб L = 2м.

3.3 Куб-испаритель

Необходимо выбрать теплообменный аппарат для получения паров смеси бензол-толуол с температурой кипения t W = 107,5 0C с помощью насыщенного водяного пара абсолютным давлением 2 ат.

Температура конденсации водяного пара T к =119,6 0C .

Температурная схема:

,6 119,6

107,5            107,5

Находим среднюю разность температур:

∆ t ср = T k − tW (62)

∆ t ср= 119,6 - 107,5 = 12,1K

Тепловой поток, передаваемый от греющего пара к смеси, был найден в пункте 2.5 по формуле (54): Qк = 3501079,53 Вт.

Определяем ориентировочную поверхность по формуле (61). Значение коэффициента теплопередачи Кор= 2000 Вт/(м2·К), как при теплообмене от конденсирующегося водяного пара к кипящей жидкости.

м2

С запасом 20%: F= 1,2·Fор = 1,2·144,67= 173,6 м2.

В качестве теплообменного аппарата может быть использован одноходовой кожухотрубчатый теплообменник с поверхностью теплопередачи F=176 м2, внутренним диаметром кожуха D=1000 мм, числом труб 25× 2 n=747, длиной труб L = 3м.

3.4 Холодильник кубового остатка

Необходимо подобрать теплообменный аппарат для охлаждения 5,36 кг/с кубового остатка от 107,5 0C до 35 0C водой, нагревающейся от 160C до 36 0C .

Температурная схема при противотоке теплоносителей:

,5 35

36 16

∆ t б = 71,50C      ∆ t м = 190C

Находим среднюю разность температур по формуле (60):

К

Тепловой поток, передаваемый от кубового остатка к воде, был найден в пункте 2.5 по формуле (57): Q = 701376,07 Вт.

Определяем ориентировочную поверхность по формуле (61). Значение коэффициента теплопередачи Кор=250 Вт/(м2·К), как при теплообмене от жидкости к жидкости (углеводороды, масла).

м2

С запасом 10%: F= 1,1·Fор= 1,1·70,83 = 77,91 м2.

В качестве теплообменного аппарата может быть использован одноходовой кожухотрубчатый теплообменник с поверхностью теплопередачи F = 81 м2, внутренним диаметром кожуха D=600 мм, числом труб 25× 2 n=257, длиной труб L = 4м.

3.5 Подробный расчет дефлегматора

Нужно рассчитать два варианта (с турбулентным и ламинарным режимами течения воды в трубном пространстве) теплообменного аппарата для конденсации = 3кг/с смеси паров органической жидкости с температурой конденсации t =840C , охлаждающейся водой с начальной температурой 16 0C . Вода нагревается до 350C .

Температурная схема при противотоке теплоносителей:

84

35 16

∆ t м = 490C         ∆ t б = 680C

Находим среднюю разность температур по формуле (60):

К

Находим среднюю интегральную температуру воды:

2 = tD − ∆t ср = 84 −57,98 = 26,020C (63)

Тепловой поток, передаваемый к воде в дефлегматоре, был найден в пункте 2.5 по формуле (53) QД = 3367147 Вт.

Физические свойства жидкой воды (в зависимости от температуры) могут быть найдены по формулам:

Физическая величина

Расчетная формула

При температуре t2 = 26,020C

Плотность (кг/м3)

ρвода (t) = 1000- 0,062· t - 0,00355· t2

995,98

Теплопроводность (Вт/(м·К))

λвода(t) = 0,5545+0,00246· t - 1,184·10-5· t2

0,61049

Теплоемкость (кДж/(кг·К))

Свода(t) = 4,215+0,001376· t +1,39·10-5· t2

4,1886

Вязкость (мПа·с)

μвода(t) =0,00105·0,9138



Расход воды уточняем по формуле (59):


Определяем ориентировочную максимальную поверхность по формуле (61).

Значение коэффициента теплопередачи минимальное Кмин=300 Вт/(м2·К), как при теплообмене от конденсирующихся органических паров к воде.

м2

3.5.1 Турбулентный режим

Задаваясь значением критерия Рейнольдса Re 2= 15000 (что соответствует развитому турбулентному режиму течения воды в трубах), определим соотношение n/ z для конденсатора из труб диаметром dн = 20× 2 мм:

 (64)

где n - число труб, z - число ходов.

Площадь сечения одного хода по трубам:

 м2 (65)

Для F < 193,58 м2 выбран кожухотрубчатый конденсатор:

Поверхность теплообмена (по наружному диаметру труб), м2

139

D кожуха, мм

600

Общее число труб

370

d труб, мм

20×2

Длина труб L, м

6

Число ходов

2

St, м2

3,7


Определяем действительное значение критерия Рейнольдса для воды, проходящей в трубном пространстве:



 (66)

Скорость воды в трубах составит:



м/с (67)

Воспользуемся итерационным методом расчета теплового потока. Расчет был выполнен на ЭВМ в MathCAD 13.0. Выбрана температура стенки со стороны конденсирующегося пара органической жидкости t ст 1= 54,05 °C.

Рассчитаем при этой температуре.

∆t = tD − tст =84 - 54,05 = 29,95°C

Средняя определяющая температура пленки конденсата:

пл = 0,5· (tD + t ст1) = 0,5·(84 + 54,05) = 69,025 °C

Далее необходимо определить плотности теплового потока и сопоставить их, если разница между ними будет меньше 5 %, то можно считать, что процесс установившийся и температура стенки подобранна правильно.

    (68)

где α12 - коэффициенты теплоотдачи от стенки 1 и 2;

Примем тепловые проводимости загрязнений со стороны органического пара:



Вт/(м2 ·К)

и со стороны воды среднего качества



 Вт/(м2 ·К)

Толщину слоя загрязнения примем равной 2мм. В качестве материала труб выберем нержавеющую сталь с коэффициентом теплопроводности λ = 17,5 Вт/(м ⋅К).

Тогда термическое сопротивление загрязнений труб:

 (м 2⋅К)/Вт (69)

Значение коэффициента теплоотдачи при пленочной конденсации пара на наружной поверхности пучка горизонтальных труб:

 (70)

где ε = 0,62 - множитель, учитывающий влияние числа труб по вертикали;

λ − теплопроводность смеси, Вт/(м·К);

ρ - плотность смеси, кг/м3;− теплота конденсации (при температуре конденсации rD = 388368 по формуле (53а)), Дж/кг;= 9,81 м/c2 - ускорение свободного падения;

µ - вязкость смеси, Па·с;- наружный диаметр труб, м.

          (71)

Определим вязкость, плотность, теплопроводность при средней определяющей температуре пленки конденсата tпл = 69,025 °C:

μбензол(t) =0,00878·мПа·с

μтолуол(t) =0,0147·мПа·с

мПа·с

λбензол(t) = 0,151 - 0,000257· t = 0,151 - 0,000257·69,025 = 0,1333 Вт/м·К

λтолуол(t) = 0,141 - 0,000235· t = 0,141 - 0,000235·69,025 = 0,1248 Вт/м·К

Вт/м·К

ρбензол (t) = 900 - 1,02· t - 0,000538· t2 = 900 - 1,02· 69,025 - 0,000538· 69,0252 = 827,03 кг/м3

ρтолуол (t) = 884 - 0,884· t - 0,00080· t2 = 884 - 0,884· 69,025- 0,00080· 69,0252 = 819,17 кг/м3

 кг/м3

И при температуре стенки tст 1 =54,05 ° C

μбензол(t) =0,00878·мПа·с

μтолуол(t) =0,0147·мПа·с

мПа·с

λбензол(t) = 0,151 - 0,000257· t = 0,151 - 0,000257·54,05 = 0,1371 Вт/м·К

λтолуол(t) = 0,141 - 0,000235· t = 0,141 - 0,000235·54,05 = 0,1283 Вт/м·К

Вт/м·К

Тогда:

Вт/мК

Тогда поверхностную плотность теплового потока первой стенки определим по формуле:

Вт/м2

Примем что q1 = qст = 32891Вт/м2

Определим температуру второй стенки по формуле:

° C

Определим физические свойства воды при температуре t ст 2=32,506 0C:

Физическая величина

Расчетная формула

При температуре tст2 = 32,5060C

Плотность (кг/м3)

ρвода (t) = 1000- 0,062· t - 0,00355· t2

994,23

Теплопроводность (Вт/(м·К))

λвода(t) = 0,5545+0,00246· t - 1,184·10-5· t2

0,622

Теплоемкость (кДж/(кг·К))

Свода(t) = 4,215+0,001376· t +1,39·10-5· t2

4,185

Вязкость (мПа·с)

μвода(t) =0,00105·0,7914



Определим критерий Прандтля для потока и стенки при температурах

2 = 26,02ºC , tст2=32,506 ºC:

 , (72)

где с −теплоемкость воды, кДж/кг·К;

λ− теплопроводность воды, Вт/(м·К);

µ− вязкость воды, мПа·с

Определим критерий Нуссельта по формуле:

 (73)


Зная критерий Нуссельта, определим коэффициент теплоотдачи второй стенки по формуле:

 (74)

Вт/мК

Тогда плотность теплового потока стенки со стороны воды:

Вт/м2

Сопоставим q1 и q2, разность выразим в процентах:

< 5%

Температура стенки подобрана верно.

Определим коэффициент теплоотдачи по формуле:

         (75)

 Вт/(м2·К)

Зная коэффициент теплоотдачи, определим поверхность теплообмена:

м2

Площадь поверхности теплообмена одного кожухотрубчатого теплообменника по среднему диаметру труб:

 (76)

 м2

При этом запас поверхности теплопередачи равен:

 %

Таким образом, для обеспечения заданных параметров процесса и турбулентного режима течения воды может быть принят кожухотрубчатый двухходовой теплообменник с числом труб 370,длиной 6 м и диаметром кожуха 600 мм.

Гидравлическое сопротивление

Перепад давления для воды, проходящей по трубному пространству теплообменника:

 (77)

где z - число ходов по трубам; ω тр ш - скорость в штуцерах, которую находим по формуле:

м/с , (78)

где dшт = 0,15 м - диаметр условного прохода штуцеров для трубного пространства.

ω тр = 1,14м/с - рассчитано по формуле (67);

λ - коэффициент трения, который рассчитывается как:

           (79)

где - относительная шероховатость труб.

Па

Мощность, необходимая для перемещения воды по трубам:

 , (80)

Где η = 0,9 - КПД.

Вт =1,65 кВт

3.5.2 Ламинарный режим

Задаваясь значением критерия Рейнольдса Re 2 =2000 (что соответствует ламинарному режиму течения воды в трубах), определим соотношение n/ z для конденсатора из труб диаметром d н = 25×2 мм по формуле (64):



где n - число труб, z - число ходов.

Площадь сечения одного хода по трубам по формуле (65):

 м2

Выбран кожухотрубчатый конденсатор:

Поверхность теплообмена (по наружному диаметру труб), м2

73

D кожуха, мм

800

Общее число труб

465

d труб, мм

25×2

Длина труб L, м

2

Число ходов

1

St, м2

16,1


Для обеспечения нужного количества трубок и ламинарного режима устанавливаем 3 таких конденсатора.

Определяем действительное значение критерия Рейнольдса для воды, проходящей в трубном пространстве по формуле (66):



Скорость воды в трубах составит (по формуле (67)):

м/с

Воспользуемся итерационным методом расчета теплового потока. Расчет был выполнен на ЭВМ в MathCAD 13.0. Выбрана температура стенки со стороны конденсирующегося пара органической жидкости t ст 1= 65,03 °C.

Рассчитаем при этой температуре.

∆t = tD − tст =84 - 65,03 = 18,97°C

Средняя определяющая температура пленки конденсата:

пл = 0,5· (tD + t ст1) = 0,5·(84 + 65,03) = 74,515 °C

Далее необходимо определить плотности теплового потока и сопоставить их, если разница между ними будет меньше 5 %, то можно считать, что процесс установившийся и температура стенки подобранна правильно (по соотношению(68)).

Термическое сопротивление загрязнений труб по формуле (69):

2⋅К)/Вт

Значение коэффициента теплоотдачи при пленочной конденсации пара на наружной поверхности пучка горизонтальных труб:



где ε = 0,57 - множитель, учитывающий влияние числа труб по вертикали;

λ − теплопроводность смеси, Вт/(м·К);

ρ - плотность смеси, кг/м3;− теплота конденсации (при температуре конденсации rD = 388368 по формуле (53а)), Дж/кг;= 9,81 м/c2 - ускорение свободного падения;

µ - вязкость смеси, Па·с;- наружный диаметр труб, м.


Определим вязкость, плотность, теплопроводность при средней определяющей температуре пленки конденсата tпл = 74,515 °C:

μбензол(t) =0,00878·мПа·с

μтолуол(t) =0,0147·мПа·с

мПа·с

λбензол(t) = 0,151 - 0,000257· t = 0,151 - 0,000257·74,515 = 0,132 Вт/м·К

λтолуол(t) = 0,141 - 0,000235· t = 0,141 - 0,000235·74,515 = 0,123 Вт/м·К

Вт/м·К

ρбензол (t) = 900 - 1,02· t - 0,000538· t2 = 900 - 1,02· 74,515 - 0,000538· 74,5152 = 821,01 кг/м3

ρтолуол (t) = 884 - 0,884· t - 0,00080· t2 = 884 - 0,884· 74,515- 0,00080· 74,5152 = 813,69 кг/м3

 кг/м3

И при температуре стенки tст 1 =65,03 ° C

μбензол(t) =0,00878·мПа·с

μтолуол(t) =0,0147·мПа·с

мПа·с

λбензол(t) = 0,151 - 0,000257· t = 0,151 - 0,000257·65,03 = 0,134 Вт/м·К

λтолуол(t) = 0,141 - 0,000235· t = 0,141 - 0,000235·65,03 = 0,126 Вт/м·К

Вт/м·К

Тогда:

Вт/мК

Тогда поверхностную плотность теплового потока первой стенки определим по формуле:

Вт/м2

Примем что q1 = qст = 20700 Вт/м2

Определим температуру второй стенки по формуле:

° C

Определим физические свойства воды при температуре t ст 2= 51,47 0C :

Физическая величина

Расчетная формула

При температуре tст2 = 51,470C

Плотность (кг/м3)

ρвода (t) = 1000- 0,062· t - 0,00355· t2

987,404

Теплопроводность (Вт/(м·К))

λвода(t) = 0,5545+0,00246· t - 1,184·10-5· t2

0,65

Теплоемкость (кДж/(кг·К))

Свода(t) = 4,215+0,001376· t +1,39·10-5· t2

4,181

Вязкость (мПа·с)      μвода(t) =0,00105·0,537



Коэффициент объёмного расширения (1/К)

4,329×10-4



При теплоотдаче в прямых трубах и каналах при Re < 2300 основные физические величины рассчитываются при определяющей температуре:

опр ст = 0,5· (tст2 + t2)= 0,5·(65,03 + 26,02) = 45,525 0C

Определим физические свойства воды при температуре t опр = 45,5250C

Физическая величина

Расчетная формула

При температуре tопр = 45,5250C

Плотность (кг/м3)

ρвода (t) = 1000- 0,062· t - 0,00355· t2

989,82

Теплопроводность (Вт/(м·К))

λвода(t) = 0,5545+0,00246· t - 1,184·10-5· t2

0,642

Теплоемкость (кДж/(кг·К))

Свода(t) = 4,215+0,001376· t +1,39·10-5· t2

4,181

Вязкость (мПа·с)  μвода(t) =0,00105·0,604



Коэффициент объёмного расширения (1/К)

3,892×10-4



Определим критерии Грасгофа, Прандтля, Рейнольдса и Пекле при определяющей температуре t опр = 45,5250C:

 (81)

Pe = Pr · Re (82)

Pe = 3,934 · 3027,19 = 11910

Вид расчетной формулы для определения критерия Нуссельта зависит от значения произведения :

(Gr·Pr) = 2,415×106×3,934 = 9,501×106 > 8 ×105


 (83)


Зная критерий Нуссельта, определим коэффициент теплоотдачи второй стенки по формуле (74):

Вт/мК

Тогда плотность теплового потока стенки со стороны воды:

Вт/м2

Сопоставим q1 и q2, разность выразим в процентах:

< 5%

Температура стенки подобрана верно.

Определим коэффициент теплоотдачи по формуле (75):

 Вт/(м2·К)

Зная коэффициент теплоотдачи, определим поверхность теплообмена:

м2

Площадь поверхности теплообмена одного кожухотрубчатого теплообменника по среднему диаметру труб по формуле (76):

 м2

C учетом того, что было принято 3 теплообменника, то общая поверхность теплообмена составит:  м2

При этом запас поверхности теплопередачи равен:

%

Таким образом, для обеспечения заданных параметров процесса и ламинарного режима течения воды может быть принят кожухотрубчатый одноходовой теплообменник в количестве трех единиц с числом труб 465,длиной 2 м и диаметром кожуха 800 мм.

Гидравлическое сопротивление

Перепад давления для воды, проходящей по трубному пространству теплообменника (по формуле 77):шт = 0,25 м - диаметр условного прохода штуцеров для трубного пространства.

м/с ,

ω тр = 0,088 м/с - рассчитано по формуле (67);

λ - коэффициент трения:

 (84)

Па

Мощность, необходимая для перемещения воды по трубам для одного теплообменника:

Вт =0,054 кВт

Выводы

В данной курсовой работе был произведен расчет ректификационной колонны для разделения смеси «бензол-толуол» при атмосферном давлении. В качестве ректификационной колонны используется аппарат с колпачковыми тарелками высотой H= 11 м и диаметром D =2200 мм . Был произведен ориентировочный расчет четырех теплообменников: подогревателя исходной смеси, холодильника кубового остатка, куба-испарителя и холодильника дистиллята, в результате чего были выбраны:

одноходовой кожухотрубчатый подогреватель исходной смеси ГОСТ 15122-79 и холодильник ГОСТ 15120-79 с поверхностью теплопередачи F=81 м2, внутренним диаметром кожуха D=600 мм, числом труб 25× 2 n=181, длиной труб L=4м.;

одноходовой кожухотрубчатый теплообменник (испаритель) по ГОСТ 15119-79 с поверхностью теплопередачи F=176 м2 ,внутренним диаметром кожуха D=1000 мм, числом труб 25 ×2 n=747, длиной труб L=3м.

- одноходовый кожухотрубчатый теплообменник (холодильник) по ГОСТ 15120-79 с поверхностью теплопередачи F= 40м2 ,внутренним диаметром кожуха D=600 мм, числом труб 25× 2 n=257, длиной труб L=2 м.

Был произведен подробный расчет дефлегматора, в результате чего были выбраны: 1) для турбулентного режима течения воды в трубах дефлегматора - двухходовой кожухотрубчатый теплообменник по ГОСТ 15121-79 с диаметром кожуха D=600 мм и общим числом труб 20 ×2 n=370, при длине труб 6 м.

) для ламинарного режима течения воды в трубах дефлегматора -одноходовый кожухотрубчатый теплообменник по ГОСТ 15121-79 с числом труб 25 ×2 n=465, длиной 2 м и диаметром кожуха 800 мм в количестве 3 единиц оборудования.

Для изготовления аппарата выбрана сталь марки Х18Н10Т по ГОСТ 5632-72.

Список использованной литературы

1. Примеры и задачи по курсу процессов и аппаратов химической технологии /Учебное пособие/, К.Ф. Павлов, П.Г. Романков, А.А. Носков, 10-ое изд. перераб. и дополнен. Л. Химия,1987-575с.

. Основные процессы и аппараты химической технологии /Пособие по проектированию/, Г.С. Борисов, В.П. Брыков, Ю.И. Дытнерский и др. Под. ред. Ю.И. Дытнерского, 2-ое изд. Перераб. и дополнен. М: Химия, 1991 - 496 с

. Волжинский А.И., Константнов В.А. Ректификация: колонные аппараты с колпачковыми тарелками: Методическое пособие к курсовому проектированию. СПб, СПбГТИ(ТУ),2005- 36с.

. Фролов В.Ф. Лекции по курсу:”Процессы и аппараты химической технологии”.- СПб: ХИМИЗДАТ, 2003. - 608 с.

. Волжинский А.И., Флисюк О.М. Определение средних физических величин, потоков пара и жидкости: Методические указания. СПбГТИ (ТУ), СПб.: 2001 -6 с.

.        Касаткин А.Г. Основные процессы и аппараты химической технологии, 8-е изд., М.: Химия, 1971. - 784 с.

.        Яблонский П.А., Озерова Н.В/ Проектирование тепло- и массообменной аппаратуры химической промышленности: Учебное пособие/СПб,1993-92с.

Похожие работы на - Проектирование ректификационной установки для разделения смеси бензол-толуол производительностью по дистилляту 3 кг/с



Не нашел материал для своей работы?
Поможем написать качественную работу
Без плагиата!
