Характеристика
|
При толщине
наполнителя из экструдированного пенополистирола (ST), мм
|
При толщине
наполнителя из вспененного пенополистирола (PSV), мм
|
Методы
испытаний
|
|
8
|
22
|
30
|
8
|
22
|
30
|
0,27
|
0,28
|
0,3
|
0,26
|
0,27
|
0,28
|
ГОСТ 15588
|
Предел
прочности при изгибе, МПа, не менее
|
0,96
|
0,97
|
0,98
|
0,94
|
0,95
|
0,96
|
ГОСТ 15588
|
Водопоглощение
за 24ч, % по объему, не более
|
0,51
|
0,51
|
0,51
|
0,54
|
0,54
|
0,54
|
ГОСТ 15588
|
Прочность
сцепления между слоями при равномерном отрыве, кгс/см2, нее менее
|
2,0
|
1,75
|
1,5
|
2,0
|
1,75
|
1,5
|
ГОСТ 22695
|
Теплопровдность
в сухом состоянии при 25 (+/-5) 0С, Вт/ (м2*0К),
не более
|
0,041
|
0,042
|
0,043
|
0,042
|
0,043
|
0,045
|
ГОСТ 7076
|
Расположение стеновых сэндвич панелей на плоскости здания:
вертикальное - крепление осуществляется к цокольной панели и
к ригелям фахверка;
горизонтальное - крепление производится к колоннам и стойкам
каркаса. При этом способе крепления не требуется дополнительных элементов
фахверка и уменьшается номенклатура панелей.
Крепление панелей к каркасу осуществляется с помощью
соединительных элементов и самонарезающих винтов (Рисунки 2, 3, 4,5).
1 - панель стеновая; 2 - герметик силиконовый; 3 - фасонный
элемент; 4 - пена монтажная; 5 - винт самонарезающий; 6 - элемент цокольного
ригеля
Рисунок 2 - Крепление панелей к каркасу
1 - панель стеновая; 2 - элемент фасонный; 3,4 - винт
самонарезающий; 5 - пена монтажная; 6 - уплотняющая лента; 7 - герметик; 8 -
элемент каркаса
Рисунок 3 - Крепление панелей к каркасу
1 - стеновая панель; 2 - колонна каркаса; 3 - самосверлящий,
самонарезающий винт; 4 - минеральная вата; 5 - самосверлящий шуруп; 6 -
уплотнитель; 7 - фасонный элемент
Рисунок 4 - Крепление панелей к каркасу
1 стеновая панель; 2 - самосверлящий шуруп; 3 -
самосверлящий, самонарезающий винт; 4 - ригель фахвер; 5 - фасонный элемент; 6
- минеральная вата; 7 - уплотнитель
Рисунок 5 - Крепление панелей к каркасу
К преимуществам сэндвич панелей относиться:
качество ограждающих конструкций;
хорошая теплоизоляция;
отличная влагостойкость;
легкость и прочность;
коррозионная стойкость;
долговечность;
удобный и недорогой монтаж;
широкая цветовая гамма;
современный дизайн.
Модульные быстровозводимые здания из сэндвич панелей имеют
небольшой вес и единый габарит для транспортировки, также панели имеют
возможность соединяться между собой - это значительно облегчает строительство
быстровозводимых зданий, и делает его универсальным [1].
Производство таких материалов, как сэндвич панели,
предполагает создание готового быстровозводимого здания по проекту заказчика.
Или работу по типовому проекту, что значительно сокращает срок строительства в
целом и удешевляется за счет того что вы не платите за проект. Производители
сэндвич панелей готовят разработки, которые и становятся основой для план-схемы
или проекта клиента. Также заказчик предоставляет техническое задание на
проект: назначение объекта, размеры, высотность, количество ворот, окон,
дверей, наличие кранового оборудования или консольных этажей и пр. После этого
производители сэндвич панелей проводят расчет стоимости быстровозводимого
здания в целом или сэндвич панелей отдельно, т.е. сэндвич панели продажа.
Доставка и монтаж сэндвич панелей также осуществляются производителями
материалов сэндвич панели.
Быстровозводимые модульные здания из сэндвич панелей по
желанию заказчика могут быть сразу оснащены всеми видами необходимой сантехники
и даже кондиционерами. Быстровозводимые здания доставляются различным
транспортом - и железнодорожным, и автомобильным.
Быстровозводимые здания - это и промышленные сооружения, и
дома сэндвич панелей. Назначение таких сооружений, как быстровозводимые здания,
практически неограниченно.
А еще, сэндвич панели (в том числе и сэндвич панель ПВХ) и
быстровозводимые здания - это очень экологичный материал. В настоящее время,
когда так нарушена экология нашей планеты, этот фактор, подтвержденный
многочисленными исследованиями, крайне важен.
2. Технологическая
часть
Сырье и
полуфабрикаты
Для производства сэндвич панелей используются импортные
материалы известных европейских компаний:
минеральная вата плотностью 120 кг/м3;
тонколистовая горячеоцинкованная сталь толщиной 0,5 мм;
двухкомпонентный полиуретановый клей.

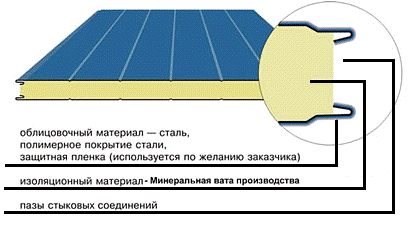

Рисунок 6 - Панели с минеральной ватой - негорючие сэндвич
панели (НГ).
Благодаря использованию последних инновационных решений,
реализованных в линии, получаемая продукция соответствует самым высоким требованиям
[4].

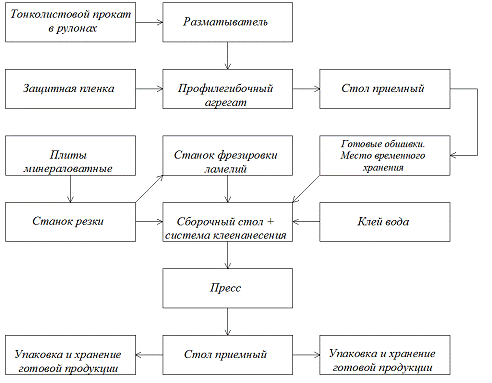

В производственной линии осуществляется автоматическая
загрузка и подача в зону склеивания материала для теплоизолирующего среднего
слоя сэндвич панели, что полностью исключает появление пустот.
Для склеивания материалов реализована одна из лучших
технологий нанесения клеевого состава ленточным способом. Данный метод
нанесения обеспечивает полное смешивание компонентов клея и его равномерное
распределение по всей поверхности.
Процесс прессования панелей в линии реализован с помощью
пресса гусеничного типа, который обеспечивает равномерное давление на панель на
всем протяжении полимеризации клея, что позволяет получить клеевое соединение
высокого качества по всей площади склеивания.
В результате конструкция, изготовленная из сэндвич панелей,
выглядит привлекательно - все стены и углы получаются идеально ровными.
Производство сэндвич панелей, поставляемых нашей компанией,
осуществляется из высококачественного сырья. Изготовление сэндвич панелей
производится на современном оборудовании при непрерывном контроле качества.
Именно поэтому сэндвич панели идеально подходят для строительства и отличаются
превосходными эксплуатационными характеристиками.
Сэндвич панели представляют собой большие, но при этом легкие
конструкции, которые выполняют ограждающую функцию. Они являются универсальным
строительным материалом и сочетают в себе все самые лучшие качества дерева,
кирпича и бетона.
Состоят сэндвич панели из трех слоев. Внешние слои - это
облицовочные профилированные листы. Внутренний - теплоизолирующий материал.
Между собой слои скрепляются при помощи высококачественного клея.
У сэндвич панелей есть множество преимуществ. Во-первых, это
быстрый монтаж, экономия тепла и универсальность, во-вторых, привлекательный
внешний вид, и, в-третьих, наличие великолепной противопожарной защиты.
Область применения у сэндвич панелей необыкновенно широка,
это склады, порты, терминалы, сельскохозяйственные строения, административные и
производственные здания и многое другое. Также они применяются для утепления и
шумоизоляции различных зданий и строений.
Сэндвич панели относятся к современным строительным
материалам, которые имеют не только великолепные технические данные, но и
обладают довольно большим сроком эксплуатации.
Материалами для производства строительных сэндвич панелей
поэлементной сборки являются:
тонколистовая сталь с полимерным покрытием толщиной 0,7-1,0
мм;
утеплитель - минеральная вата. Для стен к утеплителю
предъявляется дополнительное требование - не давать усадку.
тонколистовая сталь с полимерным покрытием толщиной 0,45-0,70
мм (для изготовления крышного и стенового профилированного настила).
доборные детали (все саморезы, все уплотнители, ветрозащитная
мембрана).
Выбор способа
производства
Сегодня рынок сэндвич панелей стал более емким, чем еще
вчера! Но завтра он станет больше и требовательнее. Выиграют те заказчики и
поставщики, которые по всем позициям будут работать на должном уровне и
следовать таким показателям, как приемлемая цена, высокое качество,
оперативность, надежность и уверенность в партнере [3].
По теплотехническим характеристикам сэндвич панели
значительно превосходят традиционные материалы. Панели толщиной 100мм заменяют
кирпичную кладку в два с половиной кирпича, что подтверждает серьёзное
энергосбережение здания в целом и обеспечивают высокую степень комфортности.
Скорость строительства из сэндвич панелей на несколько
порядков выше, чем из пеноблоков, кирпича и железобетона. Поэтому панели
используются прежде всего при строительстве быстровозводимых зданий. Очевидно,
что скорость строительства зданий и сооружений в наше время очень важна,
особенно при строительстве складов, производственных, сельскохозяйственных и
торговых зданий, где время - деньги, в первую очередь. Чем быстрее объект будет
построен, тем раньше и больше будет на нем заработано, тем скорее он окупится и
начнет давать вам вашу заработанную прибыль.
При использовании сэндвич панелей в строительстве нагрузки на
фундамент в десятки раз меньше, чем при применении бетона и кирпича.
Панелям присущи высокие эксплуатационные характеристики, в
том числе и из-за уменьшения металлоемкости конструкций, что немаловажно в
строительстве и его общей стоимости.
Данные сэндвич панели отличаются хорошей экологичностью и
биологической стойкостью: не имеют запаха, не вызывают раздражения кожи, утеплитель
в них на 98% состоит из воздуха. Они очень устойчивы к гниению и разрушению; не
плесневеют и не представляют совершенно никакой опасности для человека и
окружающей его среды.
Полимерное покрытие обладает высоким сопротивлением к
истиранию, устойчиво к взаимодействию с кислотными средами, а также к
ультрафиолетовому излучению.
Поверхность панелей идеально подходит для применения в
качестве наружных и внутренних стен, так как не требует никакой дополнительной
отделки.
Сэндвич панели обладают высоким уровнем стойкости к широкому
кругу химикатов, масел и растворителей, к коррозионному воздействию окружающей
среды.
Панели механически прочны. Они служат хорошей ограждающей
защитой от различных внешних факторов.
Панели с утеплителем пенополистирол экспондированный
самозатухающий очень легкие (семиметровую панель вручную поднимают два
человека), что дает существенную экономию на фундаменте, каркасе, строительной
технике и рабочей силе.
Легкость сэндвич панелей с утеплителем пенополистирол, по
сравнению с традиционными материалами и панелями с другими утеплителями,
облегчает обращение с ними, делает простыми и удобными их складирование,
транспортировку, обработку и монтаж.
Немаловажным преимуществом наших сэндвич панелей является их
высокая влагостойкость, самым прямым образом связанное с качеством панелей в
процессе монтажа и дальнейшей многолетней эксплуатации: исключено попадание
влаги в утеплитель и задержание ее в сердечнике панели, а, следовательно,
значительно снижен риск отслоения металла от утеплителя. Пенополистиролу
свойственно постоянство объема, то есть сопротивление самоуплотнению и усадке в
процессе эксплуатации.
Покрытия.
В обшивках сэндвич панелей используется оцинкованная сталь,
алюцинк и окрашенная оцинкованная сталь с полимерным покрытием полиэстер.
Оцинкованная сталь.
Это материал, привлекающий заказчиков своей невысокой ценой,
легкостью в обращении и распространенностью на рынке строительных материалов.
Долговечность стали с цинковым покрытием определяется, в первую очередь,
толщиной слоя цинкового покрытия. Данный завод применяет оцинкованную сталь с
цинковым покрытием толщиной 23-24мкм (275 - 278 г/кв. м.), долговечность
которой составляет не менее 10-15 лет.
Утеплители [7].
Минеральная вата.
Для сэндвич панелей применяется только твердая минеральная
вата плотностью не менее 100-115 кг/м3. При менее плотном утеплителе
панели получаются недостаточно жесткими. Утеплитель располагают таким образом,
чтобы его волокна были перпендикулярны плоскости обшивки
(поперечно-ориентированные волокна), для этого минеральная плита режется на
полосы (ламели). Этим обеспечиваются высокие прочностные характеристики
панелей.
Основное положительное преимущество минеральной ваты при
применении ее в качестве утеплителя для сэндвич панелей - негорючесть. Этим
объясняется популярность наполнителя у заказчиков. К недостаткам можно отнести
низкую влагостойкость минеральной ваты (панели с этим утеплителем должны быть
надёжно защищены от атмосферных осадков при транспортировке и хранении), а
также её вес (в среднем - 20 кг/м2 при кровельной панели толщиной
200 мм).
Пенополистирол самозатухающий.
Пенополистирол - это жесткий вспененный термопласт, состоящий
из сплавившихся гранул с равномерно распределенными в них микроскопическими
плотными клетками, заполненными воздухом. Пенополистирол на 98% состоит из
неподвижного воздуха, заключенного в его закрытой ячеистой структуре.
Статический воздух, как известно, является самым лучшим природным
теплоизолятором. Содержание полистиролового пластика в материале составляет 2%
- такая комбинация и обеспечивает плитам ПСБ-С замечательные теплоизолирующие
свойства. Причем теплоизолирующие свойства пенополистирол сохраняет как и во
влажных условиях, так и при низких температурах. На неподвижности воздуха в
структуре материала основаны его превосходные механические и теплоизоляционные
характеристики. Кратковременная и долговременная стойкость к нагрузкам является
одним из важнейших свойств пенополистирола. И она значительно выше, чем у
минеральной ваты.
Данный утеплитель остается стабильным в ограждающих
конструкциях, причем в течение всего срока эксплуатации строения: не садится,
не уменьшается в размерах и не сдвигается в конструкции. В течение всего срока
жизни строения качество свойств утеплителя ПСБ-С не ухудшается. Минимальная
влагопоглощаемость материала обеспечивает сохранение стойкости к нагрузкам и
теплоизолирующую способность во влажных условиях. Пенополистирол не образует на
своей поверхности питательной среды для роста микроорганизмов, не гниет, не
плесневеет и не преет, является химически стойким. Пенополистирол имеет высокую
стойкость к разным веществам, включая морскую воду, солевые растворы, цемент и
другое. Он не усваивается животными и микроорганизмами, и не создает
питательной среды для грибков и бактерий. Благодаря малому весу
пенополистирольные плиты ПСБ-С удобны и легки в обращении, их легко можно
нарезать на куски нужных размеров с помощью обычных инструментов. Для строителя
крайне важным является тот факт, что используя в работе пенополистирол, не
требуется применять средств защиты: он не ядовит, не имеет запаха, не выделяет
пыль при обработке, не вызывает раздражения кожи. Все теплоизоляционные
материалы ПСБ-С изготовлены из сырья, содержащего огнестойкий материал.
Температура эксплуатации пенополистирола составляет от - 200 до +85° С. Если
контакт с открытым пламенем прекращен, прекращается и горение пенопласта.
Учитывая что, пенополистирол используется как средний слой конструкции, его
пожароопасность не больше, чем у других материалов. Противопожарная служба
классифицирует его как самозатухающий. Плотность пенополистирола 16-17 кг/м 3.
Пенополистирол идеально подходит для использования в качестве сердечника
трехслойных панелей, как влагостойкий, легкий, теплый, удобный в монтаже,
эффективный в эксплуатации выгодный утеплитель.
Пенополиуретан.
Пенополиуретан - это жесткая неплавкая термоактивная
пластмасса с плотной сетчатой структурой. Он не разрушается, имеет нейтральный
запах, не поражается грибком и гнилью, стоек к растворителям, кислотам и
щелочам, экологически безопасен. Пенополиуретан это материал получаемый
вспениванием двух компонентов (Полиол и Изоционат) и применяющийся как правило
для строительства холодильных камер. Он является лидером по показателю
сохранения теплопотерь. В теле наполнителя содержится газ, занимающий до 97%
объема, который замещается воздухом с течением времени. Порядок замещения 1-2%
в год.
Для полиуретановой теплоизоляции характерно следующее:
самый низкий коэффициент теплопроводности;
высокая адгезия к различным материалам;
термическая прочность;
низкая плотность;
низкая паропроницаемость;
малое водопоглощение;
антикоррозионная защита;
устойчивость формы;
легкость;
экологическая безопасность;
долговечность покрытия.
Сохранение эксплуатационных характеристик при старении
(долговечность) является одним из важнейших показателей любого материала.
Структура пенополиуретана состоит из закрытых пор, в которых отсутствуют воздух
и влага, что исключает образование конденсата внутри теплоизоляционного слоя.
Этим объясняется довольно высокий показатель долговечности материала, период
эксплуатации. Уже сегодня имеются надежные данные о поведении полиуретана в
течение 20 лет эксплуатации, а результаты лабораторных испытаний на ускоренное
старение подтверждают долговечность материала. К числу неоспоримых достоинств
этого материала относится способность сохранять низкую теплопроводность в
течение длительного времени. Плотность пенополиуретана, используемого в сэндвич
панелях 35 - 40 кг/ м 3.
Пенополиуретан рекомендуется в качестве утеплителя в сэндвич
панелях при строительстве быстровозводимых металлических конструкций,
используемых в холодильных и морозильных камерах, промышленных холодильниках -
складах и т.п.
Доборные элементы.
Доборные элементы представляют собой металлические изделия, с
помощью которых закрываются торцы, стыки и прочие конструктивные узлы стен и
кровли для придания зданию или сооружению нужного колорита и завершенного
эстетического вида. Доборные элементы также служат для дополнительной защиты
против проникновения влаги. Они являются элементами покрытия кровли или отделки
фасада. Применяются для комплектации зданий и сооружений, строящихся с
применением сэндвич панелей, профильных листов и профнастила. Для оформления
перегородок, стыков и примыканий ограждающих конструкций, парапетов, карнизов,
оконных блоков и т.д. Для кровли - коньки, ендовы, ветровые и соединительные
нащельники. Для фасадов - наружные и внутренние углы, торцевые, верхние и
нижние нащельники, а также боковые нащельники для окон, парапетные, цокольные и
переходные доборные элементы.
Доборные элементы играют немаловажную роль в строительстве
сооружений из сэндвич панелей и профнастила. При изготовлении используются
следующие материалы: оцинкованная сталь (0.5 - 0.7мм), алюцинк (0.5мм),
оцинкованная окрашенная сталь с полимерным покрытием (0.5 - 0.7мм).
Конфигурация доборных элементов определяется габаритами зданий и может быть
определена как по проекту, так и по натурным измерениям на строительной
площадке. Доборные элементы по желанию Заказчика могут изготавливаться из того же
материала, что и сэндвич панели, профнастил или профильные листы. Цвет при этом
может быть выбран из широкой цветовой гаммы по каталогу RAL или RR.
Технологическая
схема производства
Схема 1 - Технологическая схема производства сэндвич панелей,
Описание
технологической схемы
Технологический процесс сборки сэндвич панелей состоит из
следующих этапов:
. Рулон металла помещается в специальное устройство
размотки/подачи металла (разматывающий барабан).
. Далее лист металла через специальное вводное устройство,
где на лист металла наносится защитная пленка (устройство нанесения защитной
пленки), подается в профилирующее устройство (прокатный стан). Прокатный стан
позволяет изготовить обкладку сэндвич панели требуемой длинны с необходимым
главным профилем (рисунком) и замками.
. Спрофилированный лист металла помещается на сборочный стол
неокрашенной (грунт) стороной вверх.
. При производстве панелей используются маты минеральной
ваты, распиленные специальным образом на ламели при помощи устройства порезки
ламелей.
. Ламели примыкающие при сборки к замку фрезеруются (устройство
выбора щели, фрезеровки ламелей).
. Ламели укладываются вдоль листа металла на клей. Волокна
минеральной ваты должны быть ориентированы перпендикулярно обкладке. Ламели
укладываются плотно друг к другу, без зазоров. В случае образования зазора режется
компенсационная панель необходимой ширины на устройстве выбора щели в ламели.
. При помощи устройства автоматического нанесения клея
наносится клей и вода на уложенные ламели.
. Ранее изготовленная обкладка сэндвич панели помещается
вручную на ламели или изготовленная на параллельном прокатном стане обкладка
сэндвич панели захватывается при помощи переворотного устройства
переворачивается и помещается на уложенные ламели.
. Собранная сэндвич панель подается в пресс. В прессе
происходит склеивание панели под воздействием температуры и давления.
. Из пресса готовая сэндвич панель подается на приемный стол
откуда далее транспортируется на склад готовой продукции (возможно через
устройство упаковки сэндвич панелей).
Выбор
основного технологического и транспортного оборудования
Таблица 7
Ведомость оборудования [8].
Наименование и
марка оборудования
|
Краткая
характеристика оборудования
|
Количество
единиц оборудования
|
1
|
2
|
3
|
Разматывающий
барабан с собственным приводом и сменным валом.
|
Маркировка -
RBK-07.20.06; Вес - 1280 кг; Длина - 1550; Ширина - 1600; Высота - 1450; Вес
рулона до 7 тонн.
|
1
|
Направляющее
устройство с устройством накатки пленки и поперечной резки
|
Маркировка -
SN-1.2-02; Вес - 225 кг; Длина - 2000; Ширина - 1650; Высота - 1200.
|
1
|
Гильотина с
профильными ножами
|
Маркировка -
NP-1250/05; Вес - 230 кг; Длина - 420; Ширина - 1650; Высота - 780.
|
1
|
Установка для
нанесения клея в автоматическом режиме
|
Маркировка -
SNK-12.0/02; Вес - 630 кг; Длина - 13000; Ширина - 1450; Высота - 1400.
|
2
|
Устройство
резки ламелей
|
Маркировка -
SRW-12.01; Вес - 45 кг; Длина - 1000; Ширина - 800; Высота - 1200.
|
1
|
Устройство для
переноски обкладок
|
Маркировка -
RT-7.12/05; Вес - 460 кг; Длина - 12000; Ширина - 1100; Высота - 5000.
|
1
|
Пресс
|
Маркировка -
PT-1200/03; Вес - 9750 кг; Длина - 13000; Ширина - 1400; Высота - 1600.
|
1
|
Установка для
упаковки
|
Маркировка -
UPK-1500/06; Вес - 1500 кг; Длина - 1500; Ширина - 3400; Высота - 3400.
|
1
|
Новое
в технологии производства сэндвич панелей
Производство такой продукции, как сэндвич панели - это
сложный многостадийный процесс. Производство сэндвич панелей основано на
применении современного оборудования и новейших технологий.
Стеновые сэндвич панели различают по функциональному
назначению. Бывают стеновые сэндвич панели для ограждающих конструкций,
потолочные сэндвич панели, сэндвич панели для перегородок, облицовочные
стеновые сэндвич панели и сэндвич панели для низкотемпературных и холодильных
камер.
Оборудование сэндвич панелей крайне разнообразно, отвечает
последним требованиям технологий и стандартов. Одна из последних разработок
(фирма Hilleng Pty) - классический замок для сэндвич панели Z-Lock. Специально просчитанная
форма позволяет добиться плотного и надежного соединения сэндвич панелей за
счет лабиринтного профиля элементов. Замок сэндвич панели обеспечивает
надежность и прочность конструкции и не допускает проникновение влаги в средний
слой.
А еще, сэндвич панели - это очень экологичный материал. В
настоящее время, когда так нарушена экология нашей планеты, этот фактор,
подтвержденный многочисленными исследованиями, крайне важен.
Таким образом, учитывая все преимущества таких изделий, как
сэндвич панели, экономическую целесообразность использования быстровозводимых
зданий, строительство быстровозводимых зданий становится наиболее популярным и
доступным, а широта использования сэндвич панелей - неограниченной.
