Содержание

Введение

. Описание, характеристика предприятия

. Краткая характеристика цеха

. Характеристика выполняемых работ

. Заземление и зануление электрооборудования. Исполнения зануления. Монтаж устройств защитного заземления

.1 Общие сведения

.2 Наружный контур заземления и его монтаж

.3 Измерение сопротивлений заземляющих устройств

.4 Монтаж внутренней заземляющей сети

.5 Требования ПУЭ к заземлению электроустановок

. Техника безопасности

.1 Организация рабочего места электромонтера

.2 Требования безопасности перед началом работы

.3 Требования безопасности во время работы

.4 Требования безопасности в аварийных ситуациях

.5 Требования безопасности по окончании работы

Список литературы

Введение

Электротехническая промышленность играет важную роль в решении задач электрификации, технического перевооружения всех отраслей народного хозяйства, механизации, автоматизации и идентификации производственных процессов.

Объем производства электроэнергии в России к 2005 году превышает 1 трлн. кВ/ч. Установленная электрическая мощность отдельных предприятий достигает 3 млн. кВт, а количество электрических машин на них - 100 тыс. шт. годовое потребление электроэнергии на ряде предприятий уже сегодня превышает 5 млрд. кВ/ч. За каждые 10 лет производство и потребление электроэнергии в мире увеличивается примерно в два раза. Рост производительности труда, развитие электроемких электротехнических процессов, реализация мероприятий по охране окружающей среды, внедрение прогрессивных технологий приведут в период 1999-2010 гг. к дальнейшему повышению электровооруженности предприятий.

Важную роль в развитии отечественной электротехники сыграли труды русских ученных и изобретателей П.Н. Яблочкова, А.Н. Лодыгина, М.О. Доливо-Добровольского и др. приоритет в создании и применении трехфазной системы переменного тока принадлежит М.О. Доливо-Добровольскому, который в 1891 г. Осуществил передачу электрической энергии мощностью около 150 кВт при напряжении 15 кВ на расстоянии 175 км. Им же были созданы синхронный генератор, трехфазный трансформатор и асинхронный двигатель.

В 1920 г. Всероссийский съезд Советов утвердил Государственный план электрификации России (ГОЭЛРО), который предусматривал в течение 10-15 лет строительство тридцати новых районных электростанций с объемом производства энергии до 8,8 млрд кВт*ч в год. Этот план был выполнен за 10 лет. С 1930 г. Крупные городские районные тепловые электростанции стали постепенно объединять в электрические системы, которые и настоящее время остаются главными производителями электроэнергии для подавляющего большинства предприятий.

До 1960 г. Мощность крупных генераторов тепловых электростанций составляла 100 МВт. На одной электростанции устанавливали шесть - восемь генераторов. Поэтому мощность крупных ТЭЦ составляла 600-800 МВт. После освоения блоков 150-200 МВт мощность крупных электростанций повысилась до 1200 МВт, а после освоения блоков 300 МВт - до 2400 МВт. В настоящее время вводят тепловые электростанции мощностью 6000 МВт с блоками 500-800 МВт.

Эффективность объединения энергосистем экономией суммарной установленной мощности генераторов за счет совмещения максимумов нагрузки энергосистем, сдвинутых во времени.

В период рыночных реформ в России электроэнергетика, как и прежде является важнейшей жизнеобеспечивающей отраслью страны. В ее составе свыше 700 электростанций общей мощностью 215,6 млн. кВт.

Единая энергосистема России - один из крупнейших в мире высокоавтоматизированных электроэнергетических комплексов, обеспечивающих производство, передачу и распределение электроэнергии и централизованное оперативно-диспечерское управление этими процессами. В составе ЕЭС России параллельно работают около 450 крупных электростанций различной ведомственной принадлежности, суммарной мощности более 200 млн. кВт, а также имеются свыше 2,5 млн. км линий электропередачи различных напряжений, в том числе 30 тысяч км системообразующих ЛЭП напряжением 500, 750, 1150 кВ.

Обслуживание электроустановок промышленных предприятий осуществляют сотни тысяч электромонтеров, от квалификации которых во многом зависит надежная и бесперебойная работа электроустановок. Персонал должен знать основные требования Правил технической эксплуатации электроустановок потребителей, ГОСТов и других директивных материалов, а также устройство электрических машин, трансформаторов и аппаратов, умело использовать материалы, инструмент, приспособление и оборудование, применяемые при эксплуатации электроустановок.

1. Описание, характеристика предприятия

«Омскшина» завод является одним из ведущих предприятий химической промышленности Омской области. Завод вошел в холдинг СИБУР - Русские шины с 1 января 2006 г., в который также входят почти все российские предприятия шинной промышленности. Готовой продукцией завода являются автомобильные и авиационные шины разного ассортимента.

Предприятие находится недалеко от центра города в промышленной зоне города по улице Будеркина дом 2. фактически основное строительство завода началось осенью 1941 г. В Омск были эвакуированы Ярославский и Ленинградский шинные заводы. 24 февраля 1942 г. с конвейера завода сошла первая шина размером 6,50-20 (для «полуторки»). Этот день принято считать Днем рождения Омского шинного завода. В 1944 г. заводу дважды вручалось Красное знамя Государственного комитета Обороны СССР.

На сегодняшний день «Омскшина» - второе крупнейшее предприятие по производству шин на территории России. В истории омского шинного четко прослеживается три этапа:

С 1942 по 1964 гг. - период становления и развития в военные и послевоенные годы;

С 1964 по 1993 гг. - время расширения производства, достижения высоких экономических показателей и развития социальной сферы, закончившееся периодом спада производства;

С 1993 г. по настоящее время - период приватизации и перестройки производства, завоевания новых позиций на рынке.

2. Краткая характеристика цеха

Готовой продукцией автокамерного цеха являются автомобильные камеры различного ассортимента, а также товарная резина.

Оборудование которым оснащен автокамерный цех и его количество представлено в таблице 1.

Таблица 1. − Перечень оборудования установленного в автокамерного

цеха

3. Характеристика выполняемых работ

Во время производственной практики я занимался различными работами, связанные непосредственно с моей специальностью - электромонтер. Каждый рабочий день начинался с обхода оборудования и осмотра электроустановок. Также в свою очередь проверялись средства индивидуальной защиты: коврики, боты, перчатки. После осмотра оборудования делалась запись в «Сменном (оперативном) журнале для дежурного персонала по учету работ технического обслуживания и ремонта электрооборудования». Так же в журнале фиксировался перечень работы, задание на смену. Помимо определенного задания приходилось выполнять работы по устранению неполадок мешающих производительности труда основного производства, т.е. замена сгоревшей лампочки над вулканизатором камер или замена сгоревшего двигателя на пробойнике второй шприц машины. Отключение и запуск оборудования (после выходного дня) регистрируется в журнале.

Приходилось заниматься слесарными работами, изготовление крепежных элементов для временной проводки. Так же приходилось выполнять такелажные работы на прямую не связанные с монтажом или обслуживанием, увезти сгоревший электродвигатель на перемотку.

Выполнение технического обслуживания производилось на трансформаторной подстанции №26, обслуживание электрических машин (электродвигателя), а так же на распределительном устройстве 10 кВт. Обслуживание представляла собой очистку установки от грязи и пыли, протяжка болтовых соединений.

4. Заземление и зануление электрооборудования. Исполнения

зануления. Монтаж устройств защитного заземления

.1 Общие сведения

При повреждении изоляции электрооборудования различные его металлические нетоковедущие части могут случайно оказаться под напряжением, создавая опасность поражения человека электрическим током. Прикасаясь к оборудованию с поврежденной изоляцией, человек становиться проводником для тока в землю. Токи от 0,05 А опасны для человека, а токи 0,1 А смертельны.

Значение тока, проходящего в землю, зависит от электрического сопротивления тела человека и напряжения поврежденной установки. Сопротивления тела человека колеблется в широких пределах: от нескольких сотен до тысяч Ом, поэтому опасность для его жизни и здоровья могут представлять установки и с относительно небольшим напряжением по отношению к земле.

Напряжением относительно земли при замыкании на корпус является напряжение между этим корпусом и точками земли, находящиеся вне зоны растекания токов в земле, но не ближе 20 метров от этой зоны.

Одной из основных мер защиты людей от поражения электрическим током при прикосновении к установкам, случайно оказавшиеся под напряжением, является устройство защитного заземления.

Заземление - это преднамеренное электрическое соединение какой-либо части установки с землей, выполняемое при помощи заземлителей и заземляющих проводников.

Заземлитель - это металлический проводник или группа проводников, заложенных в грунт.

Заземляющий проводник - это металлический проводник, соединяющий заземляемые части электроустановки с заземлителями.

Заземляющим устройством называют совокупность заземлителей и заземляющих проводников. Безопасность людей достигается только в том случае, если заземляющие устройство будет иметь во много раз меньшее сопротивление, чем наименьшее сопротивление тела человека.

Сопротивлением заземляющего устройства называется сумма сопротивлений заземлителя относительно земли и заземляющих проводников, и оно должно быть в пределах, определенных предварительным расчетом. Максимально допустимое сопротивление заземляющих устройств определяется напряжением установки, значениями токов замыкания на землю, наличием нейтрали и некоторыми другими условиями и устанавливаются действующими ПУЭ (правила устройства электроустановок). Ток замыкания на землю - ток, проходящий через землю в месте замыкания.

Для защиты людей от поражения электрическим током при повреждении изоляции металлические нетоковедущие части электрооборудования заземляют. Комплекс мер и технических устройств, предназначенных для этой цели, называют защитным заземлением. Защитное заземление представляет собой преднамеренное соединение с землей под средством заземляющих проводников и заземлителей нетоковедущих металлических частей электроустановок (рукояток приводов разъединителей, кожухов трансформаторов, фланцев опорных изоляторов, корпусов трансформаторных подстанций и т.п.).

Задача защитного заземления заключается в создании между металлическими конструкциями или корпусом защищаемого устройства и землей электрического соединения достаточно малого сопротивления; при однофазных замыканиях на землю или на корпус токопроводящих поврежденных частей электроустановок такое соединение обеспечивает снижения тока до значения, не угрожающие жизни и здоровью человека, так как электрическое сопротивление его тела во много раз выше сопротивления металлического проводника, соединенного с землей. Замыкание на землю это случайное электрическое соединение находящихся под напряжением частей электроустановки непосредственно с землей или с ее конструктивными частями, не изолированы от земли.

Защитное заземление принимают во всех сетях с изолированной нейтралью и в сетях с напряжением выше 1000 В с заземленной нейтралью. В последних точки однофазного замыкания протекают через землю и вызывают отключение аварийного участка.

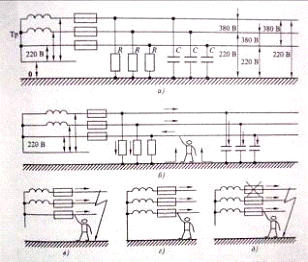

Рисунок 1. − Схема трехфазной сети с изолированной нейтралью (а) и

режимы ее работы при прикосновении человека к линейному проводу

(б); заземление одного линейного провода и прикосновение человека к

другому (в); прикосновение человека к линейному проводу в системе с

заземленной нейтралью (г) и в системе с заземленными нейтралью и

другими линейными проводом (д)

В сети с глухозаземленной нейтралью электроприемники получают питание от обмоток источника тока, соединенных в звезду, нулевая точка которых надежно соединена с землей. Глухозаземленной нейтралью называется нейтраль трансформатора или генератора, присоединенная к заземляющему устройству непосредственно или через малое сопротивление.

Заземление нейтрали. В ПУЭ указывается, что городские электрические сети свыше 1000 В должны выполняться трехфазными с изолированной нейтралью, а распределительные сети в новых городах трехфазными четырехпроводными с наглухо заземленной нейтралью при напряжении 380/220 В. Однако распространены также сети с напряжением 220/127 В с изолированной нейтралью, в которых применяются пробивные предохранители.

Обмотки силовых трансформаторов отечественного производства с напряжением 110 кВ и выше также рассчитываются на работу с заземленной нейтралью, так как они имеют неполную изоляцию нулевых выводов.

Рассмотрим, зачем в сетях до 1000 В заземляют нейтраль, по каким причинам иногда отдают предпочтение изолированной нейтрали и для чего служат пробивные предохранители.

На рис. 1 показаны вторичные обмотки трансформатора Тр, питающего четырехпроводную сеть напряжением 380/220 В, нейтраль которой изолирована. Пусть в рассматриваемый момент изоляция совершенно исправна. Тем не менее три сопротивления R,соединенные в звезду, нейтралью которой является земля, условно показывают не совершенство изоляции проводов, которая в какой-то степени все же проводит ток. Три конденсатора С, соединены в звезду, нейтралью которой также служит земля, условно изображают электрическую емкость проводов относительно земли, что в электроустановках переменного тока весьма важно, так как емкость проводит переменный ток.

Какие же напряжения действуют в рассматриваемой электроустановке? Между линейными проводами напряжение 380 В, а между каждым линейным проводом и нейтралью трансформатора - 220 В, так как земля оказалась нейтралью соединений звезд из трех равных сопротивлений R и трех равных емкостей С. Если же линейным проводом относительно нейтрали трансформатора имеет такое же напряжение, как и относительно земли, то между нейтралью трансформатора и землей напряжение равно нулю, но, конечно, только если сеть не нагружена либо нагрузка всех фаз одинакова.

Рисунок 2. − Работа схемы трехфазной сети с глухозаземленной

нейтралью при прикосновении человека к токопроводящему проводу

(а), заземления (б) и занулении (в) электродвигателя

Прикосновение человека, стоящего на земле, к одному из линейных проводов небезопасно, так как через несовершенную изоляцию провода и тело человека пройдет ток (рис. 2). Сила этого тока, а следовательно, и степень опасности определяются значениями сопротивлений, емкостей конденсаторов и фазным напряжением. В этом случае человек находится под напряжением 220 В.

Но что произойдет, если один из линейных проводов заземлится, а человек, стоящий на земле, прикоснется к другому линейному проводу? Из рис. 3 видно, что человек окажется теперь не под фазным, а под линейным напряжением 380 В, что значительно опаснее.

В сетях с заземленной нейтралью человек, стоящий на земле и прикоснувшийся к линейному проводу, попадает под фазное напряжение. Если при этом заземляется другой линейный провод, то предохранитель перегорит, но повышения напряжения с фазного до линейного не произойдет.

Прикосновение к токопроводящему элементу в сети с глухозаземленной нейтралью очень опасно, так как при этом образуется замкнутая цепь, по которой под действием напряжения с фазы А через тело человека, обувь, пол, землю и заземление нейтрали течет поражающий ток. Опасно также прикосновение к электроприемнику, в котором произошло замыкание на заземленный корпус.

Кроме обеспечения минимального сопротивления заземляющего устройства, важно также обеспечить равномерное распределения напряжения вокруг защищаемого аппарата и по всей площади электроустановки. Максимальный потенциал (U₃) имеют заземлитель, соединенный с корпусом поврежденного аппарата, и грунт, соприкасающийся с заземлителем. По мере удаления от заземлителя потенциал на поверхности земли падает, достигая постепенно нулевого значения. Сопротивления грунта на этом расстоянии называется сопротивлением растеканию.

Человек, прикасающийся к корпусу аппарата с поврежденной изоляцией, оказывается под напряжением, значение которого определяется падением потенциала на участке между точкой прикосновения его к аппарату и точкой касания земли ногами. Это напряжение называется напряжением прикосновения (U_прик). Между ступнями человека, приближающегося к поврежденному аппарату, также будет разность потенциалов, называемая напряжением шага (U_шаг), значение которого зависит от ширины шага и расстояния до места повреждения.

Рисунок 3. − Схема возникновения шагового напряжения

Напряжение шага и напряжение прикосновения возникает, если в заземленной сети происходит однофазное замыкание на землю. Пусть через вертикальный заземлитель З (рис. 3.), расположенный в точке 0, в землю течет ток однофазного замыкания. По мере удаления от заземлителя плотность тока и вызываемое им падение напряжения непрерывно уменьшается, т.е. если в точке 0 максимальный потенциал, то потенциал в точке грунта, расположенной далее 20 м от заземлителя, практически равен нулю. Изменение потенциала грунта в зависимости от расстояния от точки 0 характеризуется кривой АМ. Разделив расстояние 0М на отрезки длиной 0,8 м (средняя ширина шага человека), по этой кривой легко узнать, под какое напряжение попадает человек, находящийся на определенном расстоянии от заземлителя. Например, если ноги идущего человека находятся на расстоянии 1,6 и 2,4 м от заземлителя, то потенциалы грунта характеризуются точками В и Г кривой АМ, а отрезок ВЖ в определенном масштабе определяет разность потенциалов, т.е. напряжение.

Напряжение, под которым может оказаться человек, идущий в зоне растекания по земле тока однофазного замыкания, называют напряжением шага. Это напряжение уменьшается по мере удаления от заземлителя (ВЖ<БЕ<АД) и на расстоянии более 20 м от заземлителя оно практически исчезает.

Поражения людей из-за появления напряжения шага в случае однофазного замыкания на землю очень редки вследствие малых значений этого напряжения. Но если это напряжение возникает при падении на землю оборвавшегося провода воздушной линии, оно может достигать больших значений. В таких случаях выходить из зоны действия напряжения шага следует, используя сухие доски, листы пластика и другие изоляционные материалы, а при их отсутствии - мелкими шагами.

Опасно также напряжение, возникшее при работе защитного заземления, в режиме однофазного замыкания на землю. Если через заземлитель в землю течет ток I₃, то на сопротивление заземляющего устройства R₃ он создает падения напряжения I₃ R₃, т.е. напряжения прикосновения. Прикасаясь в этом случае к корпусу аппарата с поврежденной изоляцией, человек может попасть либо под полное напряжение I₃ R₃, либо под его часть. Наиболее опасны случаи, когда приемник с поврежденной изоляцией и человек, прикоснувшиеся к нему, находятся на расстояниях более 20 м от заземлителя, и если человек стоит непосредственно на земле в сырой подбитой гвоздями обуви.

4.2 Наружный контур заземления и его монтаж

Для обеспечения безопасности людей осуществляют защитное заземление электроустановок. Заземлению подлежат:

металлические кожухи и корпуса электроустановок, различных агрегатов и приводов к ним, светильников, металлические каркасы распределительных щитов, щитов управления, щитков и шкафов;

металлические конструкции и металлические корпуса кабельных муфт, металлические оболочки кабелей и проводов, стальные трубы электропроводки;

вторичные обмотки измерительных трансформаторов.

Заземлению не подлежат:

арматура подвесных и штыри опорных изоляторов, оборудование установленное на заземленных металлических конструкциях, так как на их опорных поверхностях должны быть предусмотрены зачищенные незакрашенные места для обеспечения электрического контакта;

корпуса электроизмерительных приборов и реле, установленные на щитках, щитах, шкафах, а также на стенах камер распределительных устройств;

металлические оболочки контрольных кабелей в случаях, которые оговариваются в проекте особо.

Защитное заземление состоит из наружного устройства, представляющий собой искусственные или естественные заземлители, проложенные в грунте и соединенные между собой в общий контур, и внутренней сети, состоящей из заземляющих проводников, прокладываемых по стенам помещения, в котором находится установка, и присоединяемых к наружному контуру.

Металлические заземлители, заложенные в грунт, имея большую площадь соприкосновения с землей, обеспечивают малое электрическое сопротивление контура.

Для заземления электроустановок в первую очередь должны использоваться естественные заземлители - проложенные в земле металлические трубопроводы (кроме трубопроводов с горючими, легковоспламеняющимися и взрывчатыми жидкостями или газами); обсадные трубы; металлические и железобетонные конструкции зданий и сооружений, надежно соединенные с землей; свинцовые оболочки кабелей, проложенных в земле, и нулевые с повторными заземлителями рабочие провода воздушных линий напряжением до 1000 В. Естественные заземлители должны присоединяться к заземляющей магистрали электроустановки не менее чем в двух местах.

Присоединение заземляющих проводников к заземлителями, а также соединение заземляющих проводников между собой производится сваркой, причем длина нахлестки должна быть равна двойной ширине проводника при прямоугольном его сечении и шести диаметрам - при круглом. При Т - образном соединении внахлестку двух полос длина нахлестки определяется их шириной.

Присоединение заземляющих проводников к трубопроводам выполняется сваркой (рис. 4.) или, если это не возможно, хомутами со стороны ввода трубопроводов в здание. Сварочные швы, расположенные в земле, после монтажа для защиты от коррозии покрываются битумом.

Рисунок 4. - Присоединение к трубопроводу сваркой заземляющего

проводника с прямоугольным (а) и круглым, (б) сечением и хомутом

Если естественных заземлителей нет или они не удовлетворяют расчетным требованиям, монтируют контур наружного заземления из искусственных заземлителей, которые могут быть вертикальными, горизонтальными и углубленными.

Вертикальные заземлители - это вбитые в землю стальные трубы или угловая сталь, а также ввернутые в землю стальные стержни. Проложенные в землю стальные полосы толщиной не менее 4 мм или круглая сталь диаметром не менее 10 мм являются горизонтальными искусственными заземлителями, играющими роль самостоятельных элементов заземления или служащие для связи друг с другом вертикальных заземлителей.

В качестве заземляющих проводников могут использоваться:

естественные проводники, т.е. металлические конструкции зданий;

металлические конструкции производственного назначения (подкрановые пути, каркасы распределительных устройств, галереи, площадки, шахты лифтов, подъемников);

стальные трубы электропроводок;

металлические оболочки кабелей (но не броня).

Для зануления достаточно во всех случаях алюминиевой оболочки кабелей, а свинцовой, как правило не достаточно.

Во взрывоопасных помещениях применяются специально проложенные заземляющие проводники, а естественные рассматриваются как дополнительная мера защиты. При заземленной нейтрали (сетей 380/220 или 220/127 В) зануление электроприемников взрывоопасных установок должно производиться отдельно выделенными жилами проводок и кабелей; при изолированной нейтрали для заземления могут применяться стальные проводники.

Использование голых алюминиевых проводников в качестве заземляющих запрещается из-за быстрого разрушения их вследствие коррозии.

Монтаж наружного контура заземления и прокладка внутренней заземляющей сети производится по рабочим чертежам проекта электроустановки.

Выполнение пробивных работ, установка закладных частей, подготовка свободных отверстий, борозд и других проемов, закладка проходных труд в стены и фундаменты, рытье земляных траншей для прокладки наружного контура заземления осуществляется на первой стадии подготовки к элементарным работам.

Внешний контур заземления прокладывается в земляных траншеях глубиной 0,7 м. искусственные заземлители в виде отрезков стальных труб, круглых стержней и уголков длинной 3…5 м заглубляются в грунт свертыванием или вибропогружением так, чтобы головка электрода оказалась на глубине 0,5 м от поверхности земли. Заглубленные заземлители соединяют друг с другом стальными полосами с сечением 40×4 мм с помощью сварки. Места приварки полосы к заземлителям покрывают разогретым битумом для защиты от коррозии. Расположенные в земле заземлители и заземляющие проводники не должны быть окрашенными. Траншеи с уложенными в них заземляющими проводниками и заземлителями засыпают землей, не содержащей камней и строительного мусора.

Естественные заземлители связываются с заземляющими магистралями электроустановки не менее чем двумя проводниками, присоединенными в разных местах. Соединение заземляющих проводников с протяженными заземлителями (трубопроводы) выполняются вблизи от вводов их в здания при помощи сварки или хомутов, контактная поверхность которых обслуживается. Трубы в местах накладки хомутов зачищаются. Места и способы присоединения приемников тока выбираются с таким расчетом, чтобы при разъединении трубопровода для ремонтных работ обеспечивалось непрерывное действие заземляющего устройства. У водомеров и задвижек устраивают обходные соединения.

Внутренняя заземляющая сеть выполняется открытой прокладкой внутри помещения по строительным поверхностям голых стальных проводников с прямоугольным и круглым сечениями. На рисунке 5 показаны примеры прокладки, крепления и соединения проводников защитного заземления.

Рисунок 5. - Варианты прокладки (а) и крепления плоских и круглых

шин обоймами (б), электросваркой (в) и встреливаемыми дюбелями (г),

сваркой внахлестку (д) и приваркой к электроду (е)

Открыто прокладываемые голые заземляющие проводники располагаются вертикально, горизонтально или параллельно наклонным конструкциям зданий. Проводники с прямоугольным сечением устанавливаются большой плоскостью к поверхности основания. На прямоугольных участках прокладки проводники не должны иметь заметных на глаз неровностей и изгибов. Заземляющие проводники, прокладываемые по бетону или кирпичу в сухих помещениях, не содержащих едких паров и газов, укрепляются непосредственно на стенах, а в помещениях сырых, особо сырых, с едкими парами и газами - на опорах на расстоянии не менее 10 мм от поверхностей стен. В каналах заземляющие проводники располагаются на расстоянии не менее 50 мм от нижней поверхности съемного перекрытия. Расстояние между опорами для крепления заземляющих проводников на прямых участках составляет 600…1000 мм.

Заземляющие проводники в местах перекрещивания их с кабелями и трубопроводами, а также в других местах, где возможны механические повреждения, защищают трубами или иными способами.

В помещениях заземляющие проводники должны быть доступны для осмотра, но это требование не относится к нулевым жилам и металлическим оболочкам кабелей, трубопроводам скрытой проводки и металлоконструкциям, находящимся в земле. Через стены заземляющие проводники прокладываются в открытых проемах, трубах или иных жестких обрамлениях. Каждый заземляемый элемент электроустановки должен присоединяться к заземляющей магистрали при помощи отдельного ответвления. Последовательное подключение к заземляющему проводнику нескольких заземляемых элементов запрещается.

Нейтрали трансформаторов, заземляемые наглухо или через аппараты, компенсирующие емкостной ток, присоединяются к заземлителю или к сборным заземляющим шинам при помощи отдельных заземляющих проводников. Заземляемые выводы вторичных обмоток измерительных трансформаторов присоединяются к их кожухам заземляющими болтами.

Гибкие перемычки, служащие для заземления металлических оболочек и брони кабелей, прикрепляются к ним бандажом из проволоки и припаиваются, а затем соединяются болтовыми контактами с кабельной заделкой (муфтой) и заземляющей конструкцией. Сечение гибких перемычек должны соответствовать сечениям заземляющим проводников, принятой для данной электроустановки. Места соединения заземляющей перемычки с алюминиевой оболочкой кабеля после пайки покрываются асфальтовым лаком или горячим битумом.

Соединение друг с другом заземляющих проводников и присоединение их к конструкциям установки выполняются сваркой, а подключение к корпусам аппаратов и машин - сваркой или надежным болтовым соединением. Для предотвращения ослабления контакта при сотрясениях и вибрациях устанавливаются контргайки, пружинные шайбы и т.д.

Контактные поверхности на заземляемом электрооборудовании в местах присоединения заземляющих проводников, а также контактные поверхности между заземленным оборудованием и конструкциями, на которых оно установлено, должны зачищаться до металлического блеска и покрываться тонким слоем вазелина.

4.3 Измерение сопротивлений заземляющих устройств

защитное заземление электрооборудование сопротивление

Заземление надежно выполняет свои защитные функции лишь в том случае, если его сопротивление достаточно мало. Например, в сетях с глухозаземленной нейтралью большое сопротивление заземляющего устройства может привести к тому, что сила тока, возникшего при пробои изоляции, окажется недостаточной для срабатывания отключающей защитной аппаратуры. Поэтому ПУЭ строго ограничивают сопротивления заземляющих устройств.

При заземлении электроустановок напряжением до 1000 В с глухозаземленной нейтралью необходимо нейтрали их источников питания (генераторов, трансформаторов) надежно присоединить к заземлителю, который должен располагаться в непосредственной близости от них. Если трансформаторная подстанция находится внутри цеха, допускается выносить заземлители на внешнюю сторону стены здания. Сопротивление заземляющего устройства, к которому присоединяются нейтрали генераторов и трансформаторов, должны быть не более 4 Ом, если же их мощность 100кВ*А и ниже, то сопротивление, то сопротивление заземляющего устройства не должно превышать 10 Ом; при параллельной работе источников питания сопротивление заземления может достигать 10Ом только в случае, если их суммарная мощность не превышает 100 кВ*А.

Рисунок 6. - Электроизмерительный прибор:

- цилиндр;

- алюминиевая рамка;

- пружина;

- стрелка;

- шкала

После окончания всех монтажных работ в обязательном порядке измеряются, соответствует ли сопротивление заземления требованиям ПУЭ. Чаще всего измерения производят с использованием амперметра и вольтметра или прибора МС-08.

Электроизмерительные приборы - амперметры и вольтметры, в которых используется ориентационное действие магнитного поля на контур с током, устроены следующим образом. Рис. 6 на легкой алюминиевой рамке 2 прямоугольной формы с прикрепленной к ней стрелкой 4 намотана катушка. Рамка укреплена на двух полуосях ОО`. В положения равновесия ее удерживают две тонкие спиральные пружины 3, момент сил упругости которых пропорционален углу отклонения стрелки. Катушка помещаются между полюсами постоянного магнита с наконечниками специальной формы. Внутри нее располагается цилиндр 1 из мягкого железа. Такая конструкция обеспечивает радиальное направление линии магнитной индукции в области нахождения витков катушки рис. 7, т.е. при любом положении катушки момент сил магнитного поля максимален и при неизменной силе тока один и тот же. Векторы F и -F соответствуют силам магнитного поля, которые действуют на катушку и создают вращающий момент. Катушка с током поворачивается до тех пор, пока момент сил упругости пружины не уравновесит момент сил магнитного поля. При увеличении силы тока в два раза стрелка также поворачивается на угол, в двое больший, так как максимальный момент сил М магнитного поля прямо пропорционален силе тока: М~I. Установив, какому углу поворота стрелки соответствует известное значение силы тока и проградуировав электромагнитный прибор, его можно использовать для измерения в цепях постоянного и переменного тока. Амперметры и вольтметры являются самыми распространенными щитовыми приборами вследствие простоты устройства сравнительно хорошей переносимости перегрузки. Недостатками этих приборов являются невысокая точность, большая потребляемая мощность (до 10 Вт), ограниченный частотный диапазон и чувствительность к внешним магнитным полям.

Рисунок 7. − Схема действия сил в электроизмерительном приборе

Рисунок 8. − Схема измерения сопротивления заземления с помощью

амперметра и вольтметра

Щитовые амперметры выпускают класса 1,0; 1,5; 2,5 на токи до 300 А с прямым включением и до 15 А наружными трансформаторами тока. Щитовые вольтметры тех же классов точности выпускаются на напряжения до 600 В с прямым включением и до 750 кВ с трансформаторами напряжения.

При прямом включении измерительных приборов рис. 8 между заземлителем (З), сопротивление которого относительно земли надо измерить, вспомогательным токовым электродом (Т) пропускают однофазный переменный ток Ix и измеряют его амперметром, а, погрузив в землю между электродами З и Т вспомогательный потенциальный стержень (П), измеряют вольтметром напряжение Ux между ним и заземлителем З.

Измерения сопротивления заземлителя с использованием амперметра, вольтметра и трансформатора производится в следующем порядке. В землю забивают электроды П и Т (заостренные на концах стальные стержни длинной около 1м). отдельными проводами к заземлителю и этим электродам присоединяют амперметр и вольтметр. Вольтметром проверяют отсутствие напряжения между заземлителем и стержнем П. Если прибор показывает какое либо напряжение, изменяя направления разноса стержней или пропорционально увеличивая расстояние между ними, добиваются его нулевого значения. После этого полностью вводят реостат с сопротивлением R и включают в сеть трансформатор Тр. С помощью реостата постепенно увеличивают силу тока и следят за показаниями амперметра и вольтметра (одновременный отчет по приборам производится в момент, когда их показания можно зафиксировать с наибольшей точностью). По данным измерения рассчитывают сопротивление заземлителя, используя закон Ома:

R₃ = U_x/I_x.

Производят не менее трех измерений и для расчета принимают среднеарифметическое полученных значений.

Преимущество такого измерения состоит в точности и возможности определения малых очень малых сопротивлений (до сотых долей ома); недостатками являются необходимость наличия двух измерительных приборов и трансформатора, влияние колебаний напряжения сети на точность измерения, отсутствие непосредственного отчета и повышенная опасность для людей, производящих измерения. Этот метод в основном используется для измерения сопротивлений заземлителей электростанций и мощных районных трансформаторных подстанций.

Сопротивления заземлителя можно также измерить прибором МС-08 (рис. 9), имеющий три шкалы (10…1000, 1…100 и 0,1…10 Ом), работа которого основана на принципе одновременного измерения тока и напряжения магнитоэлектрическим логометром.

Рисунок 9. - Упрощенная схема прибора МС-08:

- логометр;

- генератор;

- прерыватель тока;

- выпрямитель

Логометром называется показывающий прибор, измеряющий отношение двух электрических величин, в большинстве случаев отношение двух токов. Его применяют для измерения электрических и неэлектрических величин, независящих от тока (сопротивления, сдвига фаз, частоты, температуры, давления, перемещения в пространстве).

Отклонение стрелки большинства измерительных механизмов определяется током, который проходит через этот механизм и может зависеть от измеряемой величины. Например, в электротермометре ток зависит от сопротивления в цепи, так как в нее включен резистор, сопротивление которого изменяется с изменением измеряемой температуру. Но согласно закону Ома ток также пропорционален напряжению. Следовательно, показание прибора будет зависеть не только от измеряемой величины x, а также и от напряжения источника электроэнергии, изменения которого будет вызывать соответствующие погрешности в показаниях прибора. Для устранения влияния напряжения при подобных измерениях широко применяются логометры.

Логометр может иметь измерительный механизм почти любой системы, но широкое распространение получили магнитоэлектрические логометры.

В логометре любой системы вращающей и противодействующей моменты создаются электромеханическими силами и в равной степени зависят от напряжения, поэтому изменение напряжения не изменяет отношения моментов, а следовательно, не влияет и на показания прибора.

Логометр 1 имеет потенциальную токовую рамки, закрепленные под углом и находящиеся в поле постоянного магнита. Сила тока в потенциальной рамке, включенной параллельно заземлителю З, пропорциональна падению напряжения U_x на нем, а ток в рамке, включенной последовательно, пропорционален току I_x, текущему через заземлитель. Угол отклонения обеих рамок логометра в постоянном магнитном поле пропорционален отношению U_x/I_x, равному сопротивлению заземлителя. Прибор имеет генератор 2 постоянного тока с ручным приводом, прерыватель тока 3, выпрямитель 4 и переменный резистор R, служащий для увеличения сопротивления потенциальной цепи до 1000 Ом. На внешней панели прибора размещены клеммы I₁, E₁, E₂ и I₂. При вращении рукоятки генератора вырабатывается постоянный ток, который преобразуется прерывателем в переменный и через клемму I₂ и вспомогательный потенциальный стержень П сначала уходит в землю, а затем через испытуемый заземлитель З и клеммы I₁, E₁, соединенные перемычкой, возвращается в прерыватель и далее по токовой обмотке логометра - в генератор. Проходя в земле, переменный ток создает между заземлителем и стержнем П переменное падение напряжения, которое через клеммы E₁ и E₂ попадает на выпрямитель 4 а затем - на потенциальную рамку логометра.

Вспомогательные электроды П забиваются на определенных расстояниях в плотный грунт на глубину не менее 0,5 м прямыми ударами и без раскачки. Схема включения прибора МС - 08 определяется предполагаемым значением сопротивления заземлителя. Для измерения больших сопротивлений его устанавливают как можно ближе к заземлителю и включают по схеме, рис. 10 а. Для измерения малых сопротивлений или в случае, если прибор невозможно установит вблизи заземлителя, снимают перемычку между клеммами I₁ и E₁, и включают прибор по схеме, рис. 10 б.

Рисунок 10. - Схема измерения прибором МС - 08 больших (а) и

малых (б) сопротивлений:

- переключатель;

- переменное сопротивление

Далее производят компенсацию сопротивления потенциальной цепи, для чего переключатель 1 устанавливают в положение «Регулировка» и, вращая рукоятку генератора с частотой 120…135 об/мин, с помощью переменного сопротивления 2 добиваются совпадения стрелки прибора с красной чертой на его шкале. После этого переключатель переводят в положение «×1» и, продолжая вращать ручку генератора, снимают значения со шкалы 10…1000 Ом. Если отклонение стрелки при этом не значительное, переключатель переводят в положение «×0,1» (шкала 1…100 Ом) или «×0,01» (шкала 0,1…10 Ом). При этих переключениях стремятся к тому, чтобы стрелка отклонилась не менее чем на 2/3 шкалы, после чего, не прекращая вращения рукоятки генератора, снимают показание и умножают его на коэффициент используемой шкалы.

При измерении сопротивления заземления прибором МС - 08 отпадает надобность в сети переменного тока, что особенно важно при ремонтных и полевых работах. Кроме того, не требуется выполнения расчетов, т.е. измеряемое значение отсчитывается непосредственно по шкале. Недостатками прибора являются значительная масса (около 13 кг) и сравнительно высокая погрешность (до 12,5%).

Данные измерения сравниваются с требованиями ПУЭ. Если сопротивление меньше или равно значению, приведенному в ПУЭ, заземляющее устройство считается пригодным к эксплуатации.

4.4 Монтаж внутренней заземляющей сети

В цехах промышленных предприятий и зданиях трансформаторных подстанций электрооборудование, подлежащие заземлению, располагается самым различным образом, поэтому для присоединения его к системе заземления в помещении должны быть проложены заземляющие и нулевые защитные проводники.

В качестве последних используются:

нулевые рабочие проводники (кроме взрывоопасных установок), а также металлические конструкции здания (колоны, фермы);

проводники, специально предназначенные для этой цели;

металлические конструкции производственного назначения (каркасы распределительных устройств, подкрановые пути, шахты лифтов, обрамленные каналы), стальные трубы электропроводок;

алюминиевые оболочки кабелей;

металлические кожухи шинопроводов, короба и лотки;

металлические стационарно положенные трубопроводы любого назначения (кроме трубопроводов горючих и взрывоопасных веществ и смесей, канализации и центрального отопления).

Запрещается использовать в качестве нулевых защитных проводников металлические оболочки трубчатых проводов, несущие тросы, металлорукава, броню и свинцовые оболочки кабелей, хотя сами по себе они должны быть заземлены или занулены и иметь надежные соединения на всем протяжении.

Если естественные магистрали заземления использовать нельзя, то в качестве заземляющих или нулевых защитных проводников применяют стальные проводники, минимальные размеры которых представлены в таблице 2. заземляющие проводники в помещениях должны быть доступны для осмотра, поэтому они (за исключением стальных труб скрытой электропроводки, оболочек кабелей) прокладываются открыто.

Проход через стены выполняется в открытых проемах, несгораемых неметаллических трубах, а через перекрытия - в отрезках таких же труб, выступающих под полом на 30…50 мм. Заземляющие проводники должны проводиться свободно, за исключением взрывоопасных установок, где отверстия труб и проемов заделываются легкопробивными несгораемыми материалами.

Перед прокладкой стальные шины выправляют, очищаются и окрашиваются со всех сторон. Места соединения после сварки стыков покрываются асфальтным лаком или масляной краской. В сухих помещениях можно использовать нитроэмали, а в помещениях с сырыми и едкими парами нужно применять краски, стойкие к химически активной среде.

Таблица 2. − Минимальные размеры заземляющих проводников

В помещениях и наружных установках с неагрессивной средой в местах, доступных для осмотра и ремонта, допускается использование болтовых соединений заземляющих и нулевых защитных проводников при условии, что будут приняты меры против их ослабления и коррозии контактных поверхностей.

Открыто проложенные заземляющие и нулевые защитные проводники должны иметь отличительную краску: на зеленом фоне полоски желтого цвета шириной 15 мм на расстоянии 150 мм друг от друга. Заземляющие проводники прокладываются только параллельно наклонным конструкциям здания.

Проводники с прямоугольным сечением крепятся широкой плоскостью к кирпичной или бетонной стене рис. 11 с помощью строительно-монтажного пистолета или пиротехнической оправе. К деревянным стенам заземляющие проводники прикрепляются шурупами. Опоры для крепления заземляющих проводников должны устанавливаться с соблюдением следующих расстояний: между опорами на прямых участках - 600…1000 мм, от вершин углов на поворотах - 100 мм, от уровня пола помещения - 400…600 мм.

В сырых, особо сырых и помещениях с едкими парами крепить заземляющие проводники непосредственно к стенам не разрешается, они приравниваются к опорам, закрепленными дюбелями рис. 12 С или вмазанным в стену.

Рисунок 11. − Крепление заземляющих проводников дюбелями

непосредственно к стене (а) и с прокладкой (б)

Рисунок 12. - Крепление плоских (а) и круглых (б) проводников

заземления с помощью опор

4.5 Требования ПУЭ к заземлению электроустановок

Заземление или зануление следует выполнять во всех электроустановках переменного тока с напряжением от 380 В и в электроустановках постоянного тока с напряжением от 440 В. В помещениях с повышенной опасностью и особо опасных, а также в наружных электроустановках заземление и зануление выполняется и в установках переменного тока с напряжением выше 42 В и в устройствах постоянного тока с напряжением выше 110 В, а во взрывоопасных установках - при любом напряжении переменного и постоянного токов.

При напряжении до 1000 В в электроустановках с глухозаземленной нейтралью должно быть выполнено зануление. В этих случаях заземление корпусов электроприемников без их зануления запрещается.

Подлежат занулению или заземлению:

Корпуса электрических машин, трансформаторов, аппаратов, светильников;

Вторичные обмотки измерительных трансформаторов;

Каркасы распределительных щитов, щитков и шкафов;

Металлические конструкции распределительных устройств, кабельные конструкции и соединительные муфты, оболочки и броня контрольных и силовых кабелей, металлические оболочки проводов, стальные трубы электропроводки, корпуса шинопроводов, лотки, короба, тросы и стальные полосы с укрепленными на них кабелями и проводами;

Металлические оболочки и броня силовых, а также контрольных кабелей и проводов на напряжение переменного тока до 42 В и постоянного тока до 110 В, проложенных на общих металлоконструкциях;

Электрооборудование, установленное на опорах воздушных линий;

Металлические корпуса передвижных и переносных электроприемников;

Электрооборудование, размещенное на движущихся частях станков и машин;

Металлические корпуса силовых стационарно установленных электроприемников, а также металлические трубы электропроводки к ним;

Корпуса и части электропроводок на лестничных клетках жилых и общественных зданий, в домовых, доковых и общественных санитарных узлах, банях и других подобных помещениях. В ванных комнатах металлические корпуса ванн должны быть соединены с трубами водопровода.

Допускается не выполнять специальное заземление или зануление:

Корпусов электрооборудования, установленного на заземленных или зануленных металлоконструкциях щитов или шкафов, станинах станков и других основаниях;

Металлических деталей на деревянных опорах воздушных линий (если заземление не требует по условиям защиты от атмосферных перенапряжений).

Рисунок 13. − Присоединение приемников к магистрали заземления

Существуют определенные требования к заземлению и занулению электроприемников различного типа.

1.  Каждая заземленная часть электроустановки должны быть присоединена к заземляющей магистрали отдельным ответвлением рис. 13. Последовательное подключение к заземляющему проводнику нескольких частей запрещается.

2.      Сечение медных и алюминиевых проводников для заземления различных частей электроустановки должны соответствовать значениям указанным в таблице 3.

.        Заземляющие ответвления к однофазным электроприемникам должны выполняться отдельным проводником; использовать для этой цели нулевой рабочий провод запрещается.

.        Присоединение заземляющих ответвлений к металлоконструкциям следует выполнять сваркой, а к корпусам аппаратов и машин - болтами. Контактные поверхности при этом должны быть зачищены до металлического блеска и смазаны тонким слоем вазелина.

.        Металлические корпуса передвижных и переносных электроприемников заземляются специальной жилой гибкого провода, которая не должна одновреммено служить проводником рабочего тока. Использовать для этой цели нулевой рабочий провод электроустановки запрещается.

.        Присоединение заземляющего проводника к заземляющему или нулевому контакту штепсельной розетки следует выполнять отдельным проводником. Вилка для включения переносного электроприемника должна иметь удлиненный заземляющий штырь, который вступает в соединение с заземляющим контактом розетки до того, как соединятся токопроводящие контакты.

.        Жилы проводов и кабелей для заземления переносных и передвежных установок должны иметь сечения, равные сечениям фазных проводов, и находиться в общей с ними оболочке.

Таблица 3. − Минимальное допустимое сечение заземляющих

Заземлению не подлежат:

Рельсовые пути, выходящие за территорию электрических станций, подстанций промышленных предприятий;

Корпуса электрооборудования, установленного на заземленных металлических конструкциях, если на опорах поверхностях предусмотрены зачищенные и неокрашенные места для обеспечения плотного электрического контакта;

Корпуса электроизмерительных приборов, реле и других устройств, установленных на щитках, щитах, шкафах и стенах камер распределительных устройств;

Корпуса электроприемников, имеющих двойную изоляцию относительно токоведущих частей. У приборов с двойной изоляцией корпус выполняется из изолирующего материала, а токоведущие части имеют собственную изоляцию. Таким образом, если происходит повреждение изоляции токоведущей части приемника, то опасность поражения током не возникает, так как изоляционный корпус или изоляционные прокладки между корпусом и внутренними изолированными токоведущими частями надежно защищают человека от электрического удара;

Съемные или открывающиеся части металлических заземленных каркасов и камер распределительных устройств, ограждений, шкафов.

Запрещается заземлитель металлические корпуса стационарно установленного осветительного электрооборудования и переносные приемники в помещениях без повышенной опасности жилых и общественных зданий. В заземляющей сети наиболее часто повреждаются сварочные швы, соединяющие ее отдельные участки друг с другом. Целость сварочных швов проверяется ударами молотка по сварочным стыкам. Дефектный шов вырубают зубилом и вновь заваривают дуговой автогенной или термитной сваркой.

До начала ремонта заземляющей сети проверяют сопротивление заземлителя растеканию тока. Если оно выше нормы, то принимают меры к его снижению. Для этого увеличивают число электродов заземлителя или вокруг них укладывают в радиусе 250…300 мм поочередно слои соли и земли толщиной 10…15 мм. Каждый укладываемый слой поливают водой. Таким способом обрабатывают землю вокруг верхней части электрода заземлителя каждые 3-4 года.

5. Техника безопасности

5.1 Организация рабочего места электромонтера

Электромонтерам по обслуживанию электрооборудования приходится часто выполнять различные слесарные и сборочные операции. Поэтому они должны четко знать правила техники безопасности при проведении таких работ и уметь организовать их безопасное выполнение.

Перед началом работы следует проверить, в каком состоянии находится инструмент, которым она будет выполняться. Инструмент, имеющий дефекты, необходимо заменить исправным. Молоток должен быть плотно насажен на рукоятку, которая расклинивается клином из мягкой стали или дерева. Нельзя поправлять молоток с ослабленной рукояткой ударами его о верстах или другие предметы, это приводит к еще большому расшатыванию рукоятки. Также прочно должны быть насажены рукоятки на шаберы, напильники и другие инструменты. Слабо насаженные рукоятки во время работы легко соскакивают с инструмента, при этом острым хвостовиком инструмента можно сильно поранить руку. Ручным инструментом без рукоятки пользоваться запрещено. Гаечные ключи должны соответствовать размерам гаек и головок болтов; не разрешается применять ключи со смятыми и треснувшими губками, наращивать ключи трубами, другими ключами или иным способом, необходимо следить за исправностью тисков, съемников.

Правильная организация рабочего места обеспечивает рациональные движения работающего и сокращает до минимума затраты рабочего времени на отыскание и использование инструментов и материалов.

На рабочем месте цехового дежурного электромонтера должны находится: технологическая оснастка, организационная оснастка, должностная инструкция, электрические схемы главных электроустановок, схемы питания цеха или участка, эксплуатационный журнал, инструкция по технике безопасности, графики осмотров и сменно-часовой указатель-календарь местонахождения электромонтера. Рабочее место должно быть оформлено в соответствии с требованиями технической эстетики.

Рабочее место - это часть пространства, приспособленная для выполнения работником или групповой их своего производственного задания. Рабочее место, как правило, оснащено основным и вспомогательным оборудованием (станки, механизмы, энергетические установки и т.д.), технологической (инструмент, приспособления, контрольно-измерительные приборы) оснасткой. На социалистических производственных предприятиях ко всем рабочим местам предъявляют требования, выполнение которых обеспечивает повышение производительности труда и способствует сохранению здоровья и развитию личности работника.

Рабочее места, на которых трудятся рабочие электротехнических профессий, бывают различными в зависимости от того, какие действия и операции они выполняют монтажные, сборочные, регулировочные и т.п. Рабочее место электромонтера может быть и на открытом воздухе, например при сооружении или ремонте воздушных и кабельных электрических сетей, подстанций и т.д. Во всех случаях на рабочем месте должен быть образцовый порядок: инструменты приспособления (разрешается пользоваться только исправным инструментом) необходимо размещать на соответствующих местах, туда же нужно класть инструмент после окончания работы с ним, на рабочем месте не должно быть ничего лишнего, не требующегося для выполнения данной работы, оснащение и содержание рабочего места должно строго отвечать всем требованиям охраны труда, техники безопасности, производственной санитарии и гигиены и исключать возможность возникновения пожара.

Все указанные выше общие требования относятся и к рабочему мусту учащегося. Оно может представлять собой монтажный стол или верстак (при выполнении электромонтажных и изолировочных работ), намоточный станок (при выполнении намоточных работ), специальный верстак или стол (при выполнении слесарно-сборочных работ) и т.п. В зависимости от вида выполняемых электротехнических работ (монтаж, сборка, эксплуатация и д.р.) рабочее место должно быть оснащено соответствующими инструментами и приспособлениями. Обычно на рабочем месте размещают следующие инструменты:

крепежно-зажимные плоскогубцы, круглогубцы, пассатижи, тиски;

режущие − монтерский нож, кусачки, ножовку, ударные молоток, зубило, пробойник.

Кроме того, применяют общеслесарный инструмент, а также многие виды металлорежущего инструмента, так как выполнение электротехнических работ часто связано с рубкой металла, изгибание труб, резанием различных материалов, нарезанием резьбы и т.п.

Заводами выпускаются наборы инструментов для выполнения отдельных видов электротехнических работ. Каждый набор размещен в закрытой сумке из дерматина (ИН-3) или в раскладной сумке из искусственной кожи (НИЭ-3), масса комплекта 3,25 кг.

Так, в комплект инструментов для выполнения электромонтажных работ общего назначения входит следующее:

плоскогубцы 200 мм универсальные, плоскогубцы электромонтажные с эластичными чехлами;

острогубцы (кусачки) 150 мм с эластичными чехлами;

отвертка слесарно-монтажные разные (с пластмассовыми ручками) - 3 шт.;

молоток слесарный с ручкой массой 0,8 кг;

нож монтерский;

шило монтерское;

указатель напряжения;

линейка метровая складная металлическая;

очки защитные светлые;

гипсовка;

гладилка;

шнур крученный диаметром 1,5-2 мм длиной 15 м.

Находясь на рабочем месте, строго соблюдайте следующие правила :

1  Будьте внимательны, дисциплинированны, осторожны, точно выполняйте устные и письменные указания учителя (мастера)

2  Не оставляйте рабочее место без разрешения учителя (мастера).

3  Располагайте на рабочем месте приборы, инструменты, материалы, оборудование в том порядке, который указан учителем (мастером) или в письменной инструкции.

4  Не держите на рабочем месте предметы, не требующиеся при выполнении задания.

5.2 Требования безопасности перед началом работы

Перед началом работы электромонтер обязан:

а) предъявить руководителю удостоверение о проверке знаний безопасных методов работ, а также удостоверение о проверке знаний при работе в электроустановках напряжением до 1000 В или свыше 1000 В, получить задание и пройти инструктаж на рабочем месте по специфике выполняемой работы;

б) надеть спецодежду, спецобувь и каску установленного образца. После получения задания у руководителя работ и ознакомления, в случае необходимости, с мероприятиями наряда-допуска электромонтер обязан:

а) подготовить необходимые средства индивидуальной защиты, проверить их исправность;

б) проверить рабочее место и подходы к нему на соответствие требованиям безопасности;

в) подобрать инструмент, оборудование и технологическую оснастку, необходимые при выполнении работы, проверить их исправность и соответствие требованиям безопасности;

г) ознакомиться с изменениями в схеме электроснабжения потребителей и текущими записями в оперативном журнале.

Электромонтер не должен приступать к выполнению работ при следующих нарушениях требований безопасности:

а) неисправности технологической оснастки, приспособлений и инструмента, указанных в инструкциях заводов-изготовителей, при которых не допускается их применение;

б) несвоевременном проведении очередных испытаний основных и дополнительных средств защиты или истечении срока их эксплуатации, установленного заводом-изготовителем;

в) недостаточной освещенности или при загроможденности рабочего места;

г) отсутствии или истечении срока действия наряда-допуска при работе в действующих электроустановках.

Обнаруженные нарушения требований безопасности должны быть устранены собственными силами до начала работ, а при невозможности сделать это электромонтер обязан сообщить о них бригадиру или ответственному руководителю работ.

.3 Требования безопасности во время работы

а) произнести необходимые отключения и принять меры, препятствующие подаче напряжения к месту работы вследствие ошибочного или самопроизвольного включения коммутационной аппаратуры;

б) наложить заземление на токоведущие части;

в) оградить рабочее место инвентарными ограждениями и вывесить предупреждающие плакаты;

д) принять дополнительные меры, препятствующие ошибочной подаче напряжения к месту работы при выполнении работы без применения переносных заземлений;

е) на пусковых устройствах, а также на основаниях предохранителей вывесить плакаты «Не включать - работают люди!»;

ж) на временных ограждениях вывесить плакаты или нанести предупредительные надписи «Стой - опасно для жизни!»;

з) проверку отсутствия напряжения производить в диэлектрических перчатках;

и) зажимы переносного заземления накладывать на заземляемые токоведущие части при помощи изолированной штанги с применением диэлектрических перчаток;

к) при производстве работ на токоведущих частях, находящихся под напряжением, пользоваться только сухими и чистыми изолирующими средствами, а также держать изолирующие средства за ручки-захваты не дальше ограничительного кольца.

Смену плавких вставок предохранителей при наличии рубильника следует производить при снятом напряжении. При невозможности снятия напряжения (на групповых щитках, сборках) смену плавких вставок предохранителей допускается производить под напряжением, но при отключенной нагрузке.

Смену плавких вставок предохранителей под напряжением электромонтер должен производить в защитных очках, диэлектрических перчатках, при помощи изолирующих клещей.

Перед пуском оборудования, временно отключенного по заявке не электротехнического персонала, следует осмотреть его, убедиться в готовности к приему напряжения и предупредить работающих на нем о предстоящем включении.

Присоединение и отсоединение переносных приборов, требующих разрыва электрических цепей, находящихся под напряжением, необходимо производить при полном снятии напряжения.

При выполнении работ на деревянных опорах воздушных линий электропередачи электромонтеру следует использовать когти и предохранительный пояс.

При выполнении работ во взрывоопасных помещениях электромонтеру не разрешается:

а) ремонтировать электрооборудование и сети, находящиеся под напряжением;

б) эксплуатировать электрооборудование при неисправном защитном заземлении:

в) включать автоматически отключающуюся электроустановку без выяснения и устранения причин ее отключения;

г) оставлять открытыми двери помещений и тамбуров, отделяющих взрывоопасные помещения от других;

д) заменять перегоревшие электрические лампочки во взрывозащищенных светильниках лампами других типов или большей мощности;

е) включать электроустановки без наличия аппаратов, отключающих электрическую цепь при ненормальных режимах работы;

ж) заменять защиту (тепловые элементы, предохранители, расцепители) электрооборудования защитой другого вида с другими номинальными параметрами, на которые данное оборудование не рассчитано.

При работе в электроустановках необходимо применять исправные электрозащитные средства: как основные (изолирующие штанги, изолирующие и электроизмерительные клещи, указатели напряжения, диэлектрические перчатки), так и дополнительные (диэлектрические галоши, коврики, переносные заземляющие устройства, изолирующие подставки, оградительные подставки, оградительные устройства, плакаты и знаки безопасности).

Работы в условиях с повышенной опасностью следует осуществлять вдвоем в следующих случаях:

а) с полным или частичным снятием напряжения, выполняемого с наложением заземлений (отсоединение и присоединение линий к отдельным электродвигателям, переключения на силовых трансформаторах, работы внутри распределительных устройств);

б) без снятии напряжения, не требующего установки заземлений (электрические испытания, измерения, смена плавких вставок предохранителей и т.п.);

в) с приставных лестниц и подмостей, а также там, где эти операции по местным условиям затруднены;

г) на воздушных линиях электропередачи.

Измерение сопротивления изоляции мегомметром следует осуществлять только на полностью обесточенной электроустановке. Перед измерением следует убедиться в отсутствии напряжения на испытываемом оборудовании.

При работах вблизи действующих крановых или тельферных троллей электромонтеры обязаны выполнять следующие требования;

а) выключить троллеи и принять меры, устраняющие их случайное или ошибочное включение;

б) заземлить и закоротить троллеи между собой;

в) оградить изолирующими материалами (резиновыми ковриками, деревянными щитами) места возможного касания троллей в случае невозможности снятия напряжения. На ограждение повесить плакат «Опасно для жизни - напряжение 380 В!».

При обслуживании осветительных сетей электромонтеры обязаны выполнять следующие требования:

а) замену предохранителей и перегоревших ламп новыми, ремонт осветительной арматуры и электропроводки осуществлять при снятом напряжении в сети и в светлое время суток;

б) чистку арматуры и замену ламп, укрепленных на опорах, осуществлять после снятия напряжения и вдвоем с другим электромонтером;

в) установку и проверку электросчетчиков, включенных через измерительные трансформаторы, проводить вдвоем с электромонтером, имеющим квалификационную группу по технике безопасности не ниже IV;

г) при обслуживании светильников с автовышек или других перемещаемых средств подмащивания применять пояса предохранительные и диэлектрические перчатки.

При регулировке выключателей и разъединителей, соединенных с проводами, электромонтерам следует принять меры, предупреждающие возможность непредвиденного включения приводов посторонними лицами или их самопроизвольного включения.

Для проверки контактов масляных выключателей на одновременность включения, а также для освещения закрытых емкостей электромонтерам следует применять напряжение в электросети не выше 12 В.

В процессе работы электромонтеру запрещается:

а) переставлять временные ограждения, снимать плакаты, заземления и проходить на территорию огражденных участков;

б) применять указатель напряжений без повторной проверки после его падения;

в) снимать ограждения выводов обмоток во время работы электродвигателя;

г) пользоваться для заземления проводниками, не предназначенными для этой цели, а также присоединять заземление путем скрутки проводников;

д) применять токоизмерительные клещи с вынесенным амперметром, а также нагибаться к амперметру при отсчете показаний во время работы с токоизмерительными клещами;

е) прикасаться к приборам, сопротивлениям, проводам и измерительным трансформаторам во время измерений;

ж) производить измерения на воздушных линиях или троллеях, стоя на лестнице;

з) применять при обслуживании, а также ремонте электроустановок металлические лестницы;

и) пользоваться при работе под напряжением ножовками, напильниками, металлическими метрами и т.п.;

к) применять автотрансформаторы, дроссельные катушки и реостаты для получения понижающего напряжения;

л) пользоваться стационарными светильниками в качестве ручных - переносных ламп.

Для прохода на рабочее место электромонтеры должны использовать оборудование системы доступа (лестницы, трапы, мостики). При отсутствии ограждения рабочих мест на высоте электромонтеры обязаны применять предохранительные пояса с капроновым фалом. При этом электромонтеры должны выполнять требования «Типовой инструкции по охране труда для работников, выполняющих верхолазные работы».

5.4 Требования безопасности в аварийных ситуациях

При возникновении загорания в электроустановке или опасности поражения окружающих электрическим током в результате обрыва кабеля (провода) или замыкания необходимо обесточить установку, принять участие в тушении пожара и сообщить об этом бригадиру или руководителю работ. Пламя следует тушить углекислотными огнетушителями, асбестовыми покрывалами и песком.

5.5 Требования безопасности по окончании работы

а) передать сменщику информацию о состоянии обслуживаемого оборудования и электрических сетей и сделать запись в оперативном журнале;

б) убрать инструмент, приборы и средства индивидуальной защиты в отведенные для них места;

в) привести в порядок рабочее место;

г) убедиться в отсутствии очагов загорания;

д) о всех нарушениях требований безопасности и неисправностях сообщить бригадиру или ответственному руководителю работ.

Виды поражения организма человека электротоком:

Характерным случаем попадания под напряжение является соприкосновение с одним полюсом или фазой источника тока. Напряжение, действующее при этом на человека, называется напряжением прикосновения. Особенно опасны участки, расположенные на висках, спине, тыльных сторонах рук, голенях, затылке и шее.

Повышенную опасность представляют помещения с металлическими, земляными полами, сырые. Особенно опасные - помещения с парами кислот и щелочей в воздухе. Безопасными для жизни является напряжение не выше 42 В для сухих, отапливаемых с токонепроводящими полами помещений без повышенной опасности, не выше 36 В для помещений с повышенной опасностью (металлические, земляные, кирпичные полы, сырость, возможность касания заземленных элементов конструкций), не выше 12 В для особо опасных помещений, имеющих химически активную среду или два и более признаков помещений с повышенной опасностью.

В случае, когда человек оказывается вблизи упавшего на землю провода, находящегося под напряжением, возникает опасность поражения шаговым напряжением. Напряжение шага - это напряжение между двумя точками цепи тока, находящимися одна от другой на расстоянии шага, на которых одновременно стоит человек. Такую цепь создает растекающийся по земле от провода ток. Оказавшись в зоне растекания тока, человек должен соединить ноги вместе и, не спеша, выходить из опасной зоны так, чтобы при передвижении ступня одной ноги не выходила полностью за ступню другой. При случайном падении можно коснуться земли руками, чем увеличить разность потенциалов и опасность поражения. Действие электрического тока на организм характеризуется основными поражающими факторами:

1 электрический удар, возбуждающий мышцы тела, приводящий к судорогам, остановке дыхания и сердца;

2 электрические ожоги, возникающие в результате выделения тепла при прохождении тока через тело человека; в зависимости от параметров электрической цепи и состояния человека может возникнуть покраснение кожи, ожог с образованием пузырей или обугливанием тканей; при расплавлении металла происходит металлизация кожи с проникновением в нее кусочков металла.

Список литературы

1. Нестеренко В.М., Мысьянов А.М. Технология электромонтажных работ: учеб. пособие для нач. проф. образования. − М.: Академия, 2002. - 592 с.

2.      Сибикин Ю.Д., Сибикин М.Ю. Техническое обслуживание, ремонт электрооборудования и сетей промышленных предприятий: Учеб. для нач. проф. образования. - М.: ИРПО; Академия, 2000. - 432 с.
