Степень ожога
|
Открытые участки кожи при
мощности взрыва, тыс. т (кт)
|
|
1
|
10
|
100
|
1000
|
летней
|
зимней
|
Первая
|
2,4
|
3,2
|
4
|
4,8
|
6
|
35
|
Вторая
|
4
|
6
|
7
|
9
|
10
|
40
|
Третья
|
8
|
9
|
11
|
12
|
15
|
50
|
Четвертая
|
более 8
|
более 9
|
более 1
|
более 12
|
более 15
|
более 50
|
Ожог первой степени характеризуется поверхностными поражениями кожи,
внешне проявляющимися в ее покраснении; ожог второй степени - образованием
пузырей, наполненных жидкостью; ожог третьей степени вызывает омертвление
глубоких слоев кожи; при ожоге четвертой степени обугливаются кожа, подкожная
клетчатка или более глубокие ткани.
Тяжесть поражения людей световым излучением зависит не только от степени
ожога, но и от его места и площади обожженных участков кожи. Люди выходят из
строя, становятся нетрудоспособными при ожогах второй и третьей степени
открытых участков тела (лицо, шея, руки) или под одежой при ожогах второй
степени на площади не менее 3% поверхности тела (около 500 см2 ).
Ожоги глазного дна возможны только при непосредственном взгляде на взрыв.
Ожоги век и роговицы глаза возникают при тех же величинах импульсов, что и
ожоги открытых участков кожи.
Временное ослепление, как обратимое нарушение зрения, наступает при
внезапном изменении яркости поля зрения, обычно ночью и в сумерки. Ночью
временное ослепление носит массовый характер и может продолжаться от нескольких
секунд до нескольких десятков минут.
Поражающее действие светового излучения в лесу значительно снижается, что
приводит к уменьшению радиусов поражения людей в 1,5-2 раза по сравнению с
открытой местностью. Однако необходимо помнить, что световое излучение при
воздействии на некоторые материалы вызывает их воспламенение и приводит к
возникновению пожаров. В населенных пунктах они возникают при световых
импульсах от 6 до 16 кал/см2 . При легкой дымке импульс уменьшается в 2 раза,
при легком тумане - в 10 раз, при густом - в 20 раз.
Световое излучение в сочетании с ударной волной приводит к многочисленным
пожарам и взрывам в результате разрушений в населенных пунктах газовых
коммуникаций, повреждений в электросетях и емкостей ГСМ.
Степень поражающего действия светового излучения резко снижается при
условии своевременного оповещения людей, использования ими защитных сооружений,
естественных укрытий, (особенно лесных массивов и складок рельефа),
индивидуальных средств защиты (защитной одежды, очков) и строгого выполнения
противопожарных мероприятий.
.2.3 Проникающая
радиация
Проникающей радиацией ядерного взрыва называют поток гамма-излучения и
нейтронов, испускаемых из зоны и облака ядерного взрыва.
Источником проникающей радиации является цепная ядерная реакция,
протекающая в боеприпасе в момент взрыва, и радиоактивный распад осколков
(продуктов) деления в облаке взрыва. Время действия проникающей радиации на
наземные объекты составляет 15-25 с и определяется временем подъема облака
взрыва на такую высоту (2-3 км), при которой гамма-нейтронное излучение,
поглощаясь толщей воздуха, практически не достигает поверхности земли. Гамма и
нейтронное излучение, так же как альфа и бета-излучение, различаются по своему
характеру, однако общим для них является то, что они могут ионизировать и
возбуждать атомы той среды, в которой они распространяются.
Альфа- и бета-излучения также испускаются из зоны и облака ядерного
взрыва, но в этом случае из-за своего кратковременного действия не оказывают
поражающего действия на окружающую среду и человека.
Альфа-излучение представляет собой поток альфа-частиц распространяющихся
с начальной скоростью около 20 000 км/с. Альфа-частицей называется ядро гелия,
состоящее из 2-х нейтронов и 2-х протонов. Каждая альфа-частица несет с собой
определенную энергию. Из-за относительно малой скорости и значительного заряда
альфа-частицы взаимодействуют с веществом наиболее эффективно, так как обладают
большой ионизирующей способностью, вследствие чего их проникающая способность
незначительна. Лист бумаги полностью задерживает альфа-частицы. Надежной
защитой от альфа-частиц при внешнем облучении явлется одежда человека.
Бета-излучение представляет собой поток бета-частиц. Бета-частицей
называется излученный электрон или позитрон. Бета-частицы в зависимости от
энергии излучения могут распространяться со скоростью, близкой к скорости света
(200-270 тыс. км/с). Их заряд меньше, скорость больше, а масса в 700 раз меньше
массы альфа-частиц. Поэтому бета-частицы обладают меньшей ионизирующей, но
большей проникающей способностью, чем альфа-частицы. Одежда человека поглощает
до 50% бета-частиц. Следует отметить, что бета-частицы почти полностью
поглощаются оконными или автомобильными стеклами и металлическими экранами
толщиной в несколько мм.
Поскольку альфа- и бета-излучения обладают малой проникающей, но большой
ионизирующей способностью, то они более опасны ри попадании внутрь организма
или непосредственно на кожу (особенно на слизистые глаз).
Альфа- и бета-излучения, проходя через вещество, в основном
взаимодействуют с электронами атомов, передавая им свою энергию, которая
расходуется на ионизацию (отрыв электрона от атома) и возбуждение атома
(перевод электрона на более удаленную от ядра оболочку). Число ионизированных и
возбужденных альфа-частицей атомов на единице пути в среднем в сотни раз
больше, чем возбужденных и ионизированных бета-частицей, а пробег альфа-частиц
в мышечной ткани в 1000 раз меньше пробега бета-частиц той же энергии.
Гамма-излучение представляет собой электромагнитное излучение,
испускаемое ядрами атомов при ядерных превращениях. По своей природе
гамма-излучение подобно рентгеновскому, но обладает значительно большей
энергией (меньшей длиной волны), испускается отдельными порциями (квантами) и
распространяется со скоростью света.
Нейтронное излучение представляет собой поток нейтронов. Скорость
нейтронов может достигать 20 000 км/с.
Гамма-излучение и нейтроны, не имея электрического заряда, обладают
большой проникающей способностью в среде, так как слабо взаимодействуют с ней.
Пробег гамма-квантов и нейтронов в воздухе может достигать нескольких сот
метров.
Поглощаясь в среде, излучения проникающей радиции вызывают в ней
ионизацию атомов и молекул, что в свою очередь может привести к поражению
людей, радиоэлектронной аппаратуры, различных приборов, сложных систем и т.п. В
конечном итоге проникающая радиация при определенных условиях может повлиять на
устойчивое функционирование предприятий полиграфии.
Поражение людей проникающей радиацией зависит от дозы излучения.
Фундаментальной дозиметрической величиной является поглощенная доза (D). Поглощенная доза - это средняя
энергия , переданная ионизирующим излучением
веществу массой dm, находящемуся в
элементарном объеме:
В единицах СИ поглощенная доза измеряется в джоулях, деленных на
килограмм (Дж * кг-1), и имеет специальное название - грей (Гр).
Если излучения обладают разной способностью ионизировать среду, то
оценивать их воздействие необходимо эквивалетной дозой - HR:
где W - взвешивающий коэффициент для
излучения R.
Единицей измерения эквивалентной дозы является Дж * кг-1, имеющий
специальное название зиверт (Зв).
Поражение людей определяется суммарной дозой гамма-излучения и нейтронов.
Поэтому
где Wj и Wn - взвешивающие коэффициенты для гамма- и нейтронного
излучения соответственно. Взвешивающий коэффициент для гамма-излучения равен
единице для фотонов любых энергий, а взвешивающий коэффициент для нейтронов зависит
от их энергии и составляет для энергий:
менее 10 кэВ - 5
от 10 кэВ до 100 кэВ - 10
от 100 кэВ до 2 МэВ - 20
от 2 МэВ до 20 МэВ - 10
более 20 МэВ - 5.
Однако поражающее действие проникающей радиации определяется в
большинстве случаев действием гамма-квантов, так как на одинаковых расстояниях
от центра взрыва доза гамма-излучения обычно в несколько раз превышает дозу
нейтронов (это утверждение не относится к специальным термоядерным зарядам,
получившим название «нейтронные заряды (бомбы)»).
При получении определенных доз человеком у него происходит нарушение
нормального обмена веществ, изменение характера жизнедеятельности клеток,
отдельных органов и систем организма, в результате чего может возникнуть
лучевая болезнь различной степени тяжести.
Лучевая болезнь I
степени (легкая возникает при суммарной дозе излучения (1-2 Гр). Скрытый период
продолжается 3-5 недель, после чего появляются недомогание, общая слабость,
тошнота, головокружение, повышение температуры. После выздоровления
трудоспособность людей, как правило сохраняется.
Лучевая болезнь III
степени (тяжелая) наступает при поглощенной дозе излучения (4-6 Гр). Первичная
реакция резко выражена. Скрытый период составляет 5-10 суток. Болезнь протекает
интенсивно и тяжело. В случае благоприятного исхода выздоровление может
наступить через 3-6 месяцев.
Лучевая болезнь IV
степени (крайне тяжелая), наступающая при поглощенной дозе свыше (6 Гр).
Является наиболее опасной и, как правило, приводит к смертельному исходу.
При поглощенной дозе излучения свыше (50 Гр). Возникает молниеносная
форма лучевой болезни. Первичная реакция при этом возникает в первые минуты
после облучения, а скрытый период вообще отсутствует. Пораженные погибают в
первые дни после облучения.
Следует иметь в виду, что даже небольшие дозы излучения снижают
сопротивляемость организма к инфекциям, приводят к кислородному голоданию
тканей, ухудшению процесса свертывания крови.
Ориентировочные радиусы зон поражения для различных экспозиционных доз
гамма-излучений в зависимости от мощностей взрывов ядерных боеприпасов в
приземном слое приведены в табл. 1.2.
Таблица 1.2.
Экспозиционная
доза, Гр (Р)
|
Расстояние от центра
взрыва, км
|
|
Тротиловый
эквивалент
|
|
20 кт
|
100 кт
|
1 Мт
|
5 Мт
|
10 Мт
|
5 (500)
|
1,2
|
1,65
|
2,4
|
3,0
|
3,4
|
3 (300)
|
1,4
|
1,8
|
2,6
|
3,2
|
3,6
|
2 (200)
|
1,5
|
1,9
|
2,8
|
3,4
|
3,9
|
1 (100)
|
1,6
|
2,1
|
3,0
|
3,6
|
4,2
|
0,5 (50)
|
1,8
|
2,25
|
3,2
|
3,8
|
4,5
|
Радиационные повреждения. При воздушных (приземных) и наземных ядерных взрывах
дозы проникающей радицации на тех расстояниях, где ударная волна выводит из
строя здания, сооружения, оборудование и другие элементы производства, в
большинстве случаев для объектов полиграфии являются безопасными. Но с
увеличением высоты взрыва все большее значение в поражениях объекта приобретает
проникающая радиация.
Проходя через материалы, поток гамма-квантов и нейтронов вызывает в них
различные изменения. Так при дозах проникающей радиции в несколько сотых долей
грея (несколько Р) засвечиваются фотоматериалы, находящиеся в
светонепроницаемых упаковках, а при дозах в несколько единиц грея (сотни Р)
выходит из стоя полупроводниковая радиоэлектронная аппаратура, темнеют стекла
оптических приборов.
Проникающая радиация может вызывать обратимые и необратимые изменения в
материалах, элементах радиотехнической, электротехнической, оптической и другой
аппаратуры.
Необратимые изменения в материалах вызываются нарушениями структуры
кристаллической решетки вещества вследствие возникновения дефектов (в неорганических
и полупроводниковых материалах), а также в результате прохождения различных
физико-химических процессов. Такими процессами являются: радиационный нагрев,
происходящий вследствие преобразования поглощенной энергии проникающей радиации
в тепловую; окислительные химические реакции, приводящие к окислению контактов
и поверхностей электродов; деструкция и «сшивание» молекул в полимерных
материалах, приводящие к изменению физико-механических и электрических
параметров; газовыделения и образование пылеобразных продуктов, которые могут
вызвать вторичные факторы воздействий (взрывы в замкнутых объемах, запыление
отдельных деталей приборов и т.д.). В результате радиакционного захвата
нейтронов возможно образование примесей радиоактивных веществ. В процессе распада
образовавшихся радиоактивных ядер происходит радиационное излучение, которое
может воздействовать на электрические параметры элементов и схем, а также
затруднять ремонт и эксплуатацию аппаратуры. Наиболее опасны по вторичному
излучению изделия, изготовленные из материалов, содержащих бор, марганец,
кадмий, индий, серебро и др.
Обратимые изменения как правило являются следствием ионизации материалов
и окружающей среды. Они проявляются в увеличении концентрации носителя тока,
что приводит к возрастанию утечки тока, снижению сопротивления в изоляционных,
полупроводниковых, проводящих материалах и газовых промежутках. Обратимые
изменения в материалах, элементах и аппаратуре в целом могут возникать при
мощностях экспозиционных доз 1000 Р/с (10 Гр/с). Проводимость воздушных
промежутков диэлектрических материалов начинает существенно увеличиваться при
мощностях доз 10 000 Р/С (100 Гр/с) и более.
Проникающая радиация, проходя через различные среды (материалы),
ослабляется. Степень ослабления зависит от свойств материалов и толщины
защитного слоя. Нейтроны ослабляются в основном за счет взаимодействия с ядрами
атомов.
На объектах, оснащенных электронной, электронно-технической и оптической
аппаратурой, следует предусматривать меры по защите этой аппаратуры от воздействия
проникающей радиации. Повышение радиационной стойкости аппаратуры можно достичь
путем: применения радиационностойких материалов и элементов; создания схем,
малокритичных к изменениям электрических параметров элементов, компенсирующих и
отводящих дополнительные токи, выключающих отдельные блоки и элементы на период
воздействия ионизирующих излучений; увеличения расстояния между элементами,
находящимися под электрической нагрузкой; снижения рабочих напряжений на них;
регулирования тепловых, электрических и других нагрузок; применения различного
рода заливок, непроводящих ток при облучении; создания на объектах специальных
защитных экранов (защитных толщ) для ослабления действия проникающей радиации
на аппаратуру.
Доза проникающей радиации зависит от типа ядерного заряда, мощности и
вида взрыва, а также от расстояния до центра взрыва. Проникающая радиация
является одним из основных поражающих факторов при взрывах нейтронных
боеприпасов и боеприпасов деления сверхмалой и малой мощности.
.2.4 Радиоактивное
заражение местности
Радиоактивное заражение - это заражение поверхности земли, атмосферы,
водоемов и различных предметов радиоактивными веществами, выпавшими из облака
ядерного взрыва.
Радиоактивное заражение как поражающий фактор при наземном ядерном взрыве
отличается масштабностью, продолжительностью воздействия, относительной
скрытностью поражающего действия, снижением степени воздействия со временем
(спад радиации во времени).
Источниками радиоактивного заражения являются: продукты цепной ядерной реакции
деления; не разделившаяся часть ядерного заряда; наведенная радиоактивность в
грунте и других материалах под воздействием нейтронов и осколки металла
ядерного боеприпаса.
Радиоактивные вещества, распадаясь, излучают в основном бета-частицы и
гамма-кванты, превращаясь в устойчивые (нерадиоактивные) вещества. В отличие от
проникающей радиации радиоактивное заражение действует в течение
продолжительного времени (несколько месяцев, лет, десятков лет и т.д.),
представляя опасность для людей и животных.
У различных радиоизотопов (радионуклидов) в единицу времени распадается
определенная часть ядер атомов от их общего числа. Для любого радиоактивного
изотопа характерна следующая закономерность: половина общего числа ядер атомов
распадается всегда за одинаковое время, называемое периодом полураспада (t1/2). Чем больше t1/2, тем дольше «живет» изотоп,
испуская ионизирующие излучения. Период полураспада для данного изотопа -
величина постоянная. Период полураспада для разных изотопов колеблется в
широких пределах. Так, для иода-131 t1/2 = 8,05 сут, для стронция-81 - 51 сут, стронция-90 - 26 лет,
кобальта-60 - 5,3 года, плутония-239 - 24 000 лет, урана-235 - 710 млн. лет,
тория-232 - 14 млрд. лет, урана-233 - 159 200 лет, углерода-14 - 5730 лет.
Наибольшую опасность для людей представляют вещества, у которых период
распада от нескольких суток до нескольких лет.
Масштабы и степень радиоактивного заражения местности зависят от мощности
и вида взрыва, метеорологических и геологических условий, рельефа местности,
типа грунта, наличия лесных массивов и растительности. Наиболее сильное
заражение возникает при наземных и неглубоких подземных взрывах, в результате
которых образуется мощное облако из радиоактивных продуктов.
Часть радиоактивных веществ выпадает на поверхность земли в районе
взрыва, а большая часть выпадает по мере продвижения облака, образуя на
поверхности так называемый радиоактивный след (зону радиоактивного заражения),
характеризуемый длиной L и
шириной b.
Следовательно, на местности, подвергшейся радиоактивному заражению при
ядерном взрыве, образуются два участка: район взрыва и след облака (рис. 1.2).
В свою очередь, в районе взрыва различают наветренную и подветренную стороны.

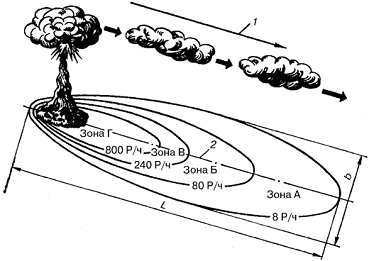

Рис. 1.2. След радиоактивного облака наземного ядерного взрыва с уровнем
радиации на 1 ч после взрыва: 1 - направление среднего ветра; 2 - ось следа; 3
- наветренная сторона; 4 - подветренная сторона; А - зона умеренного заражения;
Б - зона сильного заражения; В - зона опасного заражения; Г - зона чрезвычайно
опасного заражения; L - длина следа; b - ширина следа.
Форма следа зависит главным образом от направления и скорости ветра на
различных высотах в пределах подъема облака взрыва, а также от рельефа
местности. На открытой равнинной местности при неизменном направлении ветра
след имеет форму вытянутого эллипса.
Большая часть радиоактивных осадков, которая вызывает радиоактивное
заражение местности, выпадает из облака за 10-20 ч после ядерного взрыва. К
этому моменту и заканчивается формирование радиоактивного следа облака. Однако
на том или ином участке местности, над которым проходит радиоактивное облако,
выпадение радиоактивных осадков продолжается от нескольких минут до 2 ч и
более.
В районе взрыва и в ближайшей к нему зоне на следе облака радиоактивное
заражение местности обусловливается в основном выпадением крупных радиоактивных
частиц из пылевого столба. Поэтому формирование следа на небольших расстояниях
от места взрыва продолжается всего лишь несколько минут, но по мере удаления
облака от центра (эпицентра) взрыва время выпадения радиоактивных частиц на
местность увеличивается. Во всех случаях продолжительность выпадения
радиоактивных осадков в той или иной точке следа зависит от мощности ядерного
взрыва и скорости среднего ветра. Чем больше скорость среднего ветра, тем
меньше продолжительность выпадения радиоактивных осадков.
Поскольку направление и скорость ветра с высотой, как правило,
существенно изменяются, то для расчетов пользуются средним ветром. Средний
ветер - это средний по направлению и скорости ветер во всем слое атмосферы от
поверхности земли до максимальной высоты подъема облака взрыва.
Местность считается зараженной (по условиям военного времени) и
необходимо применять средства защиты, если уровень радиации, измеренный на высоте
0,7-1 м от поверхности земли составляет 0,5 рад/ч и более.
Степень заражения на следе облака ядерного взрыва неодинакова. Она
постепенно уменьшается по мере удаления от центра взрыва к боковым границам от
оси следа.
По степени опасности для людей и животных на следе облака выделяют
несколько зон радиоактивного заражения. В качестве характеристик зон приняты
уровни радиации и поглощенные дозы излучения, которые может получить человек за
время полного распада радиоактивных веществ. Связь между дозой излучения за
время полного распада D∞
и уровнем радиации Pt на время
заряжения t выражается соотношением
Обычно уровни радиации на границах зон заражения приводят к одному
времени - на один час после взрыва.
Зоны радиоактивного заражения характеризуются параметрами, приведенными
на рис. 1.2.
Зона умеренного заражения (зона А) - уровень радиации на внешней границе
зоны на 1 ч после взрыва 8 Р/ч; доза излучения за время полного распада
радиоактивных веществ в границах зоны 40-400 Р. На долю этой зоны приходится
78-89% площади всего радиоактивного следа.
Зона сильного заражения (зона Б) - уровень радиации на внешней границе
зоны на 1 ч после взрыва 80 Р/ч; доза излучения за время полного распада
400-1200 Р. Эта зона занимает 10-12% площади радиоактивного следа.
Зона опасного заражения (зона В) - уровень радиации на внешней границе
зоны на 1 ч после взрыва 240 Р/ч; доза излучений за время полного распада в
зоне 1200-4000 Р. На долю зоны В приходится 8-10% площади радиоактивного следа.
Зона чрезвычайно опасного заражения (зона Г) - уровень радиации на
внешней границе зоны на 1 ч после взрыва составляет 800 Р/ч; доза излучений на
ее внешней границе за время ее полного распада 40 000 Р, а в середине зоны - 10
000 Р.
Характерной особенностью радиоактивного заражения является спад уровня
радиации со временем вследствие распада радиоактивных веществ. Спад уровня
радиации во время описывает зависимость
или
где Pt - уровень радиации в рассматриваемый
момент времени t, отсчитываемый с
момента ядерного взрыва, ч; P0 -
уровень радиации в момент времени t0 после взрыва, Р/ч.
Kt = (t/t0)-1/2 - коэффициент для пересчета уровней радиации на
различное время после взрыва .Из закона спада вытекает следующее правило
определения уровня радиации: при семикратном увеличении времени после взрыва
уровень радиации уменьшается в 10 раз. Так, если уровень радиации через 1 ч
после взрыва принять за 100%, то через 7 ч он составит 10%, через 72 ч (49 ч,
или около 2 сут) - 1% и т.д.
На рис. 1.3 показан график изменения уровня радиации во времени.
Рис. 1.3. Изменение уровня радиации во времени в точке на местности,
зараженной радиоактивными веществами (заштрихованная площадь - доза излучения).
Знание закона спада позволяет определить уровень радиации на любое время
после взрыва или привести его к одному времени, используя коэффициенты
пересчета на различное время, приведенные в приложении 16. Например, если
известен уровень радиации через 10 ч после взрыва (P10 = 0,5 Р/ч), то уровень радиации на 1 ч после взрыва
составит P0 = P10/K10 =
0,5/0,063 = 8,0 Р/ч.
1.2.5 Электромагнитный
импульс
Ядерный взрыв сопровождается электромагнитным излучением в виде мощного
короткого импульса, поражающего главным образом, электрическую и электронную
аппаратуру.
Источники возникновения электромагнитного импульса (ЭМИ). По природе ЭМИ
с некоторыми допущениями можно сравнить с электромагнитным полем близкой
молнии, создающим помехи для радиоприемников. Длина волн колеблется от 1 до
1000 м и более. Возникает ЭМИ в основном в результате взаимодействия
гамма-излучения, образующегося во время взрыва, с атомами окружающей среды.
При взаимодействии гамма-квантов с атомами среды последним сообщается
импульс энергии, небольшая доля которой тратится на ионизацию атомов, а
основная - на сообщение поступательного движения электронам и ионам,
образовавшимся в результате ионизации. Ввиду того, что электрону сообщается
значительно больше энергии, чем иону, а также из-за большой разницы в массе
электроны обладают более высокой скоростью по сравнению с ионами. Можно
считать, что ионы практически остаются на месте, а электроны удаляются от них
со скоростями, близкими к скорости света в радиальном направлении от центра
взрыва. Таким образом, в пространстве на некоторое время происходит разделение положительных
и отрицательных зарядов.
Вследствие того, что плотность воздуха в атмосфере уменьшается с высотой,
в области, окружающей место взрыва, получается асимметрия в распределении
электрического заряда (потока электронов). Асимметрия потока электронов может
возникнуть также из-за несимметричности самого потока гамма-квантов ввиду
различной толщины оболочки бомбы, а также наличия магнитного поля Земли и
других факторов. Несимметричность электрического заряда (потока электронов) в
месте взрыва в воздухе вызывает импульс тока. Он излучает электромагнитную
энергию так же, как и прохождение его в излучающей антенне.
Район, где гамма-излучение взаимодействует с атмосферой, называется
районом источника ЭМИ. Плотная атмосфера вблизи земной поверхности ограничивает
область распространения гамма-квантов (сердняя длина свободного пробега
составляет сотни метров). Поэтому при наземном взрыве район источника занимает
площадь всего в несколько квадратных километров и примерно совпадает с районом,
где воздействуют другие поражающие факторы ядерного взрыва.
При высотном ядерном взрыве гамма-кванты могут пройти сотни километров до
взаимодействия с молекулами воздуха и вследствие его разреженности проникнуть
глубоко в атмосферу. Поэтому размеры района источника ЭМИ получаются большими.
Так, при высотном взрыве боеприпаса мощностью 0,5-2 млн. т может образоваться
район источника ЭМИ диаметром до 1600-3000 км и толщиной около 20 км, нижняя
граница которого пройдет на высоте 18-20 км (рис. 1.4).

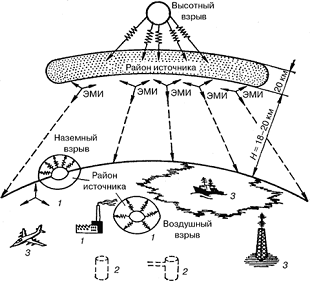

Рис. 1.4. Основные варианты ЭМИ-обстановки: 1 - ЭМИ-обстановка района
источника и образования полей излучения наземного и воздушного взрывов; 2 -
подземная ЭМИ-обстановка на некотором расстоянии от взрыва вблизи поверхности;
3 - ЭМИ-обстановка высотного взрыва.
Большие размеры района источника при высотном взрыве порождают
интенсивный ЭМИ, направленный вниз, над значительной частью земной поверхности.
Поэтому очень большой район может оказаться в условиях сильного воздействия
ЭМИ, где другие поражающие факторы ядерного взрыва практически не действуют.
Таким образом, при высотных ядерных взрывах объекты полиграфии,
находящиеся и за пределами очага ядерного поражения, могут подвергнуться
сильному воздействию ЭМИ.
Основными параметрами ЭМИ, определяющими поражающее действие, являются
характер изменения напряженности электрического и магнитного полей во времени -
форма импульса и максимальная напряженность поля - амплитуда импульса.
ЭМИ наземного ядерного взрыва на расстоянии до нескольких километров от
центра взрыва представляет собой одиночный сигнал с крутым передним фронтом и
длительностью в несколько десятков миллисекунд (рис. 1.5).

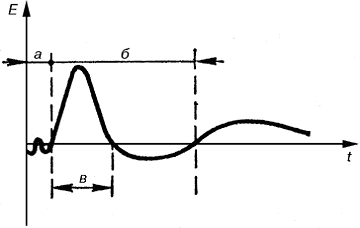

Рис. 1.5. Изменение напряженности поля электромагнитного импульса: а -
начальная фаза; б - основная фаза; в - длительность первого квазиполупериода.
Энергия ЭМИ распространена в широком диапазоне частот от десятков герц до
нескольких мегагерц. Однако высокочастотная часть спектра содержит
незначительную долю энергии импульса; основная же часть его энергии приходится
на частоты до 30 кГц.
Амплитуда ЭМИ в указанной зоне может достигать очень больших значений - в
воздухе тысяч вольт на метр при взрыве боеприпасов малой мощности и десятков
тысяч вольт на метр при взрывах боеприпасов большой мощности. В грунте
амплитуда ЭМИ может доходить соответственно до сотен и тысяч вольт на метр.
Поскольку амплитуда ЭМИ быстро уменьшается с увеличением расстояния, ЭМИ
наземного ядерного взрыва поражает только на расстоянии нескольких километров
от центра взрыва; на больших расстояниях оно оказывает только кратковременное
отрицательное воздействие на работу радиотехнической аппаратуры.
Для низкого воздушного взрыва параметры ЭМИ в основном остаются такими
же, как и для наземного взрыва, но с увеличением высоты взрыва амплитуда
импульса у поверхности земли уменьшается.
При низком воздушном взрыве мощностью 1 млн.т ЭМИ с поражающими
величинами напряженности полей распространяются на площади с радиусом до 32 км,
10 млн. т - до 115 км.
Амплитуда ЭМИ подземного и подводного взрывов значительно меньше
амплитуды ЭМИ при взрывах в атмосфере, поэтому поражающее действие его при
подземном и подводном взрывах практически не проявляется.
Поражающее действие ЭМИ обусловлено возникновением напряжений и токов в
проводниках, расположенных в воздухе, земле, на оборудовании других объектов.
Поскольку амплитуда ЭМИ быстро уменьшается с увеличением расстояния, его
поражающее действие - несколько километров от центра (эпицентра) взрыва
крупного калибра. Так, при наземном взрыве мощностью 1 Мт вертикальная
составляющая электрического поля ЭМИ на расстоянии 4 км - 3 кВ/м, на расстоянии
3 км - 6 кВ/м, и 2 км - 13 кВ/м.
ЭМИ непосредственного действия на человека не оказывает. Приемники
энергии ЭМИ - проводящие электрический ток тела: все воздушные и подземные
линии связи, линии управления, сигнализации (так как они имеют электрическую
прочность, не превышающую 2-4 кВ напряжения постоянного тока), электропередачи,
металлические мачты и опоры, воздушные и подземные антенные устройства, наземные
и подземные турбопроводы, металлические крыши и другие конструкции,
изготовленные из металла. В момент взрыва в них на доли секунды возникает
импульс электрического тока и появляется разность потенциала относительно
земли. Под действием этих напряжений может происходить: пробой изоляции
кабелей, повреждение входных элементов аппаратуры, подключенной к антеннам,
воздушным и подземным линиям (пробой трансформаторов связи, выход из строя
разрядников, предохранителей, порча полупроводниковых приборов и т.д., а также
выгорание плавких вставок, включенных в линии для защиты аппаратуры. Высокие
электрические потенциалы относительно земли, возникающие на экранах, жилах
кабелей, антенно-фидерных линиях и проводных линиях связи могут представлять
опасность для лиц, обслуживающих аппаратуру.
Наибольшую опасность ЭМИ представляет для аппаратуры, не оборудованной
специальной защитой, даже если она находится в особо прочных сооружениях,
способных выдерживать большие механические нагрузки от действия ударной волны
ядерного взрыва. ЭМИ для такой аппаратуры является главным поражающим фактором.
Линии электропередач и их оборудование, рассчитанные на напряжение в
десятки, сотни кВт, являются устойчивыми к воздействию электромагнитного
импульса.
Необходимо также учитывать одновременность воздействия импульса
мгновенного гамма-излучения и ЭМИ: под действием первого - увеличивается
проводимость материалов, а под действием второго - наводятся дополнительные
электрические токи. Кроме того, следует учитывать их одновременное воздействие
на все системы, находящиеся в районе взрыва.
На кабельных и воздушных линиях, попавших в зону мощных импульсов
электромагнитного излучения, возникают (наводятся) высокие электрические
напряжения. Наведенное напряжение может вызывать повреждения входных цепей
аппаратуры на довольно удаленных участках этих линий.
В зависимости от характера воздействия ЭМИ на линии связи и подключенную
к ним аппаратуру рекомендуются следующие способы защиты: применение
двухпроводных симметричных линий связи, хорошо изолированных между собой и от
земли; исключение применения однопроводных наружных линий связи; экранирование
подземных кабелей медной, алюминиевой, свинцовой облочкой; электромагнитное
экранирование блоков и узлов аппаратуры; использование различного рода защитных
входных устройств и грозозащитных средств.
1.3 Вторичные
поражающие факторы ядерного взрыва
ядерный оружие взрыв радиация
При ядерных взрывах в городах или вблизи объектов полиграфии могут
возникнуть вторичные поражающие факторы, к которым относятся: взрывы (при
разрушении емкостей, коммуникаций и агрегатов с природным газом), пожары (из-за
повреждения отопительных печей, электропроводки, емкостей и трубопроводов с
легковоспламеняющимися жидкостями), затопления местности (при разрушении плотин
электростанций или искусственных водоемов), заражения атмосферы, местности и
водоемов (при разрушении емкостей и технологических коммуникаций со СДЯВ, а
также атомных электростанций), обрушения поврежденных конструкций зданий (от
действия воздушной ударной волны или сейсмовзрывных волн о грунт) и др.
Характер их воздействия на объект полиграфии (др. ОЭ) зависит от вида
вторичного фактора.
В некоторых случаях, например при разрушении крупных складов горючего и
легковоспламеняющихся жидкостей, предприятий нефтеперерабатывающей и химической
промышленности, плотин гидроэлектростанций и водохранилищ, поражения от
вторичных факторов по своим масштабам могут превзойти поражения от
непосредственного воздействия ударной волны и светового излучения ядерного
взрыва.
Потенциальными особо опасными источниками вторичных поражающих факторов
являются предприятия высокой пожаро- и взрывоопасности. Разрушения и
повреждения зданий, сооружений, технологических установок, емкостей и
трубопроводов могут привести к истечению газообразных или сжиженных
углеводородных продуктов (например, метана, пропана, бутана, этилена,
пропилена, бутилена и др.). Они образуют с воздухом взрыво- или пожароопасные
смеси. Поэтому вблизи разрушенных емкостей или трубопроводов можно находиться
только в изолирующих противогазах.
Особую опасность представляет разрушение АЭС, что может привести к
радиоактивному заражению самой станции и прилегающей территории на десятки и
даже сотни километров.
В результате обрушения поврежденных конструкций происходит так называемое
косвенное воздействие ударной волны, вызывающее поражение людей и разрушение
технологического оборудования. В Хиросиме и Нагасаки больше всего жертв было
среди людей, оказавшихся в помещениях.
Следовательно, объект, оказавшийся в очаге ядерного поражения, сам может
явиться источником поражающего действия или оказаться в зоне парализующего
действия вторичных факторов при разрушении других объектов экономики.
Вторичные факторы поражения могут быть внутренними, когда их источником
являются разрушающиеся элементы самого объекта экономики, и внешними, когда
объект полиграфии попадает в зону действия вторичных факторов, возникающих при
разрушении других объектов экономики.
1.4 Характеристики
очага ядерного поражения
При ядерном взрыве возникает ЧС, а на местности образуется очаг ядерного
поражения (ОЯП). ОЯП - территория, в пределах которой в результате ядерного
взрыва произошли массовые поражения людей, сельскохозяйственных животных и
растений, разрушения и повреждения зданий и сооружений, пожары, радиоактивное
заражение. Граница очага ядерного поражения проходит через точки на местности,
где избыточное давление во фронте воздушной ударной волны составляет 10 кПа.
В зависимости от характера разрушений, объема аварийно-спасательных и
других неотложных работ (АСиДНР) очаг ядерного поражения делится на зоны.
Для оценки характера разрушений, объема и условий проведения АСиДНР в
очаге ядерного поражения принято выделять четыре зоны (полных, сильных, средних
и слабых разрушений), как показано на рис. 1.6.

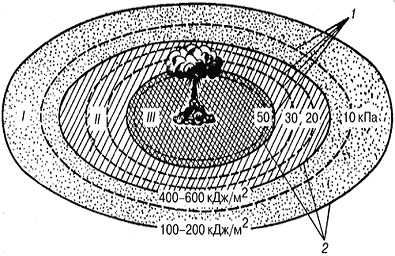

Рис. 1.6. Зоны разрушений и радиоактивного заражения в очаге поражения
при ядерном взрыве: I - зона слабых
разрушений; II - зона средних разрушений; III - зона сильных разрушений; IV - зона полных разрушений; 1 - зоны
радиоактивного заражения (А - умеренного, Б - сильного, В - опасного, Г -
чрезвычайно опасного); 2 - направление среднего ветра; R - радиус очага ядерного поражения.
Зона полных разрушений характеризуется избыточным давлением во фронте
воздушной ударной волны 50 кПа и выше. В этой зоне полностью разрушаются жилые
и промышленные здания и сооружения, а также противорадиационные укрытия и часть
убежищ ГО, находящихся в районе эпицентра взрыва. Образуются сплошные завалы в
населенных пунктах. Разрушаются или повреждаются подземные
коммунально-энергетические сети. Воспламенившиеся от светового излучения
горящие конструкции тушатся проходящей ВУВ, разбрасываются и засыпаются
обломками разрушившихся зданий, вызывая сильное задымление. Лес полностью
уничтожается. Радиус зоны полных разрушений
где Rп.р. измеряется в километрах, q - в килотоннах (здесь и далее первое
число перед радикалом - для воздушного взрыва, а второе - для наземного).
Площадь зоны составляет 15% от всей площади ОЯП.
Зона сильных разрушений характеризуется избыточным давлением во фронте
ВУВ от 50 до 30 кПа. В этой зоне сильно разрушаются промышленные здания и
полностью - жилые здания. Убежища, ПРУ и коммунально-энергетические сети, как
правило, сохраняются. В результате разрушения зданий образуются местные и
сплошные завалы в населенных пунктах. От светового излучения возникают сплошные пожары.
Радиус зоны сильных разрушений
Площадь зоны составляет 10% от всей площади ОЯП. Безвозвратные потери
среди незащищенных людей составляют 90%.
Зона средних разрушений образуется при избыточном давлении во фронте ВУВ
от 30 до 20 кПа. В пределах этой зоны здания и сооружения получают средние
разрушения, деревянные постройки полностью разрушаются, образуются отдельные
завалы в населенных пунктах, лесах и сплошные пожары. Безвозвратные потери
среди незащищенных людей до 20%. Сохраняются коммуникально-энергетические сети,
убежища и большинство ПРУ.
Площадь зоны средних разрушений составляет 15% от всей площади ОЯП.
Зона слабых разрушений характеризуется избыточным давлением во фронте ВУВ
от 20 до 10 кПа. В этой зоне здания и сооружения получают слабые разрушения.
Образуются отдельные пожары. Радиус зоны слабых разрушений
Площадь этой зоны составляет 60% от всей площади ОЯП.
Необходимо отметить, что за пределами зоны слабых разрушений само
избыточное давление не представляет угрозы для человека, но возможны косвенные
поражения людей при избыточном давлении 0,03 кгс/см2 (3 кПа), а ранения глаз
осколками стекла - даже при 0,01 кгс/см2 (1 кПа). В зданиях могут быть выбиты
стекла, повреждены двери, кровля и т.д.
Радиусы зон очага ядерного поражения зависят от мощности взрыва q, вида взрыва, характера застройки,
рельефа местности и других факторов. Площадь ОЯП для равнинной местности
приблизительно можно принять за площадь круга и вычислить по формуле
S=πR2,
Рис. 1.7. Характеристика зон пожаров в очаге ядерного поражения: I - зона отдельных пожаров; II - зона сплошных пожаров; III - зона пожаров в завалах; 1 -
границы зон разрушений; 2 - границы зон пожаров (нижние значения световых
импульсов соответствуют мощности ядерных боеприпасов до 100 кт, верхние - 1000
кт и более).
Зона отдельных пожаров охватывает район, в котором пожары возникают в
отдельных зданиях и сооружениях. Пожары по району рассредоточены. Зона
отдельных пожаров характеризуется такими световыми импульсами: на внешней
границе 100-200 кДж/м2 , на внутренней - 400-600 кДж/м2 в зависимости от
мощности ядерного взрыва (здесь и далее нижние границы соответствуют мощности
до 100 кт, верхние - 1000 кт и более). Для воздушных взрывов зона занимает
часть территории зоны слабых разрушений и распространяется за пределы очага
ядерного поражения. В этой зоне имеется возможность быстрой организации тушения
загораний и пожаров в первые 20 минут после ядерного взрыва.
При воздушном взрыве избыточное давление во фронте ВУВ Δpф = 7,5 кПа, а радиус зоны , при наземном взрыве Δpф = 9,0 кПа и .
Зона сплошных пожаров - территория, где под воздействием светового импульса
возникают пожары более чем в 50% зданий и сооружений и в течение 1-2 ч огонь
распространяется на подавляющее большинство зданий, расположенных в данном
районе, и образуется сплошной пожар, при котором огнем охвачено более 90%
зданий. Возможен огненный шторм. Зона сплошных пожаров характеризуется
световыми импульсами 400-600 кДж/м2 и более. Она охватывает большую часть
территории зоны сильных разрушений, всю зону средних и часть зоны слабых
разрушений очага ядерного поражения. Избыточное давление во фронте ВУВ Δpф = 15 кПа, при воздушном и Δpф = 25 кПа и при наземном взрыве.
В зоне сплошного пожара невозможен проход или нахождение формирований ГО
без проведения специальных противопожарных мероприятий по локализации или
тушению пожара. Образование и превращение отдельных пожаров в сплошные
существенно зависит от строительных материлов, из которых изготовлены
конструкции зданий и сооружений, степени огнестойкости зданий и сооружений, плотности
застройки и от категории пожарной опасности производства.
Наиболее массовые поражения людей, сельскохозяйственных животных и
растений как внутри ОЯП, так и за его пределами будут в очагах, образующихся в
результате разрушения химических производств, имеющих СДЯВ, и предприятий
атомной энергетики, а также в зонах затоплений, вызванных разрушением
гидротехнических сооружений или в результате подводного (надводного) взрыва на
местности вблизи побережья.
Список литературы:
1. Климов
А.Н. Ядерная физика и ядерные реакторы: Учебник для вузов.
. «Гражданская
оборона» Под редакцией А.Т. Алтунина.
