Технико-экономический проект участка первичной сети

Федеральное агентство связи

ГОУ ВПО "СибГУТИ"

Кафедра ПММ

Курсовая работа на тему:

Технико-экономический проект участка первичной сети

Выполнил: студентка гр. М-63

Сощенкова Ю.С.

Проверил: Булышкина А.В.

Новосибирск 2010

Содержание



Введение

1. Выбор и расчет оборудования по вариантам организации связи

2. Расчет капитальных затрат

3. Расчет численности производственных работников

4. Затраты на производство услуг связи

5. Выбор эффективного варианта организации связи

6. Доходы услуг связи

7. Основные экономические показатели, характеризующие эффективность капитальных вложений

8. Оценка эффективности инвестиционных проектов

Заключение

Список использованных источников

Введение

Первичная сеть представляет собой совокупность магистральной первичной сети, внутризоновой первичной сети, и местной первичной сети. Проектируемый участок относится к магистральной первичной сети. В состав магистральной сети входят сетевые станции СС, сетевые узлы СУ, линии передач. В СС большая часть емкости системы заканчивается каналами тональной частоты или широкополосными каналами. В СУ каналами заканчивается только меньшая часть полной ёмкости системы, большая часть заканчивается групповыми трактами, в основном являющимися транзитными.

В данном курсовом проекте экономический расчет участка первичной сети, исходные данные для которого взяты из задания по предмету "Многоканальная электросвязь" (”Проект реконструкции участка сети ЕВСС”).

Целью курсовой работы является закрепление теоретических основ одного из разделов курса "Менеджмент в телекоммуникациях" и приобретение опыта выполнения технико-экономических расчетов.

1. Выбор и расчет оборудования по вариантам организации связи

Схема реконструируемой сети представлена на рисунке 1.

Рисунок 1 - Реконструируемый участок сети

Замена на оптический кабель производится только на участке А-Б, поэтому расчеты будут проводиться только для него, причем не будут учтены транзитные потоки. Таким образом, схема организации связи примет вид, показанный на рисунке 2.

Будут учтены 4395 КТЧ от АСП в направлении А-Б:

Уровень STM определяется по формуле:

первичная сеть экономический услуга

Рисунок 2 - Схема организации связи в пунктах А и Б

2. Расчет капитальных затрат

Капитальные затраты рассчитываются по договорным ценам либо в ценах доинфляционного периода с последующим пересчетом в цены текущего года:

·        на оборудование линейно-аппаратных цехов (Клац);

·        на линейные сооружения (Клин.);

·        на гражданские сооружения - технические здания (Кзд);

·        на оборудование электропитающих установок (Кэпу).

Стоимость разных типов аппаратуры систем передачи оконечных и промежуточных усилительных станций взяты из источников, указанных в квадратных скобках.

Сметная стоимость оборудования (капитальные затраты) определяется с учетом транспортных затрат.

Транспортные расходы на доставку оборудования до места установки определяются в зависимости от веса оборудования с учетом расстояния, на которое доставляется оборудование, и тарифа на перевозку одной тонны груза на данное расстояние. В курсовой работе транспортные расходы рассчитываются укрупнено в размере 30% от стоимости оборудования и измерительных приборов.

Стоимость монтажных работ и настройки оборудования определяется ориентировочно по аналогичным объектам строительства в размере 24% от стоимости оборудования.

Капитальные затраты на оборудование ЛАЦ определяются по смете приведенной в таблице 1для первого варианта и в таблице 2 для второго:

Таблица 1 - Капитальные затраты на оборудование (вариант 1)

Наименование работ или затрат	Кол-во ед.	Сметная стоимость (руб).
		Единицы	Общая
А. Затраты на оборудование ЛАЦ СС, СУ, ОУП, НУП Перечень оборудования
МАКОМ-МХ [4] Платы	74	-
ЦПМ	74	15272,5	1130165
БП	74	10045	743330
8АК	1100	9942,5	10936750
4Е1М	74	5227,5	386835
Каркас	74	13120	970880
Cisco ONS 15454E-MRC2.5G12 STM-1-4-16 [5]	2	98637	197274
Шкафы телекоммуникационные напольные [6]
ШТК-М-47.8.10-1ААА	5	24616,27	123081,35
ШТК-М-18.6.8-4ААА	1	9181,27	9181,27
ШРН-9.520	2	8383	16766
ИТОГО			14514262,62
Стоимость неучтенного оборудования (10%)			1451426,26
ИТОГО:			15965688,88
Транспортные расходы (от стоимости оборудования), %	30		4789706,66
ИТОГО ПО РАЗДЕЛУ А:			20755395,54
Б. Монтаж и настройка оборудования с учетом накладных расходов и плановых накоплений (укрупненное в % от предыдущего итога)	24		4981294,93
ВСЕГО ПО СМЕТЕ (А+Б)			25736690,47

Таблица 2 - Капитальные затраты на оборудование (вариант 2)

Наименование работ или затрат	Кол-во ед.	Сметная стоимость (руб).
		Единицы	Общая
А. Затраты на оборудование ЛАЦ СС, СУ, ОУП, НУП Перечень оборудования
ТС-30 [6]	294	-
ИП-ОЗМУ	294	8542	2511348
ЦК-045	6	9152	54912
АК-05	1465	10508	15394220
ПП-05	294	17322	5092668
Каркас	294	7627	2242338
Транспорт S4 [6]	2	78650	157300
Шкафы телекоммуникационные напольные [6]
ШТК-М-47.8.10-1ААА	28	24616,27	689255,56
ШРН-9.520	1	8383	8383
ИТОГО			26150424,56
Стоимость неучтенного оборудования (10%)			2615042,456
ИТОГО:			26765467,02
Транспортные расходы (от стоимости оборудования), %	30		8029640,106
ИТОГО ПО РАЗДЕЛУ А:			34795107,13
Б. Монтаж и настройка оборудования с учетом накладных расходов и плановых накоплений (укрупненное в % от предыдущего итога)	24		8350825,71
ВСЕГО ПО СМЕТЕ (А+Б)			43145932,84

Капитальные затраты на линейные сооружения определяются путем составления сметы.

Потребность в кабеле при строительстве магистрали определяется общей длиной трассы с учетом следующих норм запаса:

·        на бронированный кабель, укладываемый в грунт - 2%;

·        на подводный кабель, прокладываемый через реки - 14,6%;

·        на оптический кабель - 4%.

Стоимость строительно-монтажных работ для упрощения расчетов в курсовой работе рассчитывается укрупненно для оптического кабеля в размере 50 - 60% от затрат на приобретение кабеля с учетом всех наценок. В таблице 3 представлены капитальные затраты на линейные сооружения.

Таблица 3 - Капитальные затраты на линейные сооружения

Наименование работ или затрат	Кол-во единиц	Сметная стоимость, руб.
		Ед.	Общая
А. Приобретение кабеля типа ДПС-П-01-12-10-0.22-18-80 [6]	133	38042,26	5059620,58
Транспортные расходы (от стоимости кабеля),%	30		1517886,174
ИТОГО ПО РАЗДЕЛУ А:			6577506,754
Б. Строительные и монтажные работы по прокладке (с учетом транспортировки кабеля по трассе, накладных расходов и плановых накоплений) Укрупненно в % от предыдущего итога	60 (для ОК)		3946504,052
ВСЕГО ПО СМЕТЕ (А+Б)			10524010,81

Капитальные затраты определяются по формуле (2.1):

, (2.1)

где К_об - капитальные затраты на оборудование линейно-аппаратных цехов, тыс. руб.; К_лин - капитальные затраты на линейные сооружения, тыс. руб.; К_{зд -} капитальные затраты на здания, тыс. руб.; _эпу - капитальные затраты на электропитающие установки, тыс. руб. Капитальные затраты на гражданские сооружения определяются по формуле (2.2):

, (2.2)

где S - площадь ЛАЦ, м²; определяется из расчета 0,5 м² на 1 поток Е1;

h - высота производственного помещения, принять равной 3,23,5 м;

,25 - коэффициент, учитывающий объем здания по внешнему обмеру;

K_уд - удельные капитальные затраты на 1м³ здания (1,5 2,5 т. руб. за 1 м³.)

 руб.

Капитальные затраты на электропитающие установки составляют ориентировочно 1,1% от стоимости линейных сооружений (2.3):

К_ЭПУ ⁼ 1,1% К_лин (2.3)

К_ЭПУ= 0,011*10524010,81 = 115764,12 руб

Результаты расчета капитальных затрат приводятся в итоговых таблицах 4 и 5.

Таблица 4 - Расчет капитальных затрат на участок первичной сети для 1-го варианта

Наименование капитальных затрат	Капитальные затраты, тыс. руб.	Структура капитальных затрат, в % к итогу
1. Технические здания	803,906	2,16
2. Каналообразующая аппаратура	25736,69	69,22
3. Кабельная линия	10524,011	28,31
4. ЭПУ	115,764	0,31
Всего	37180,371	100

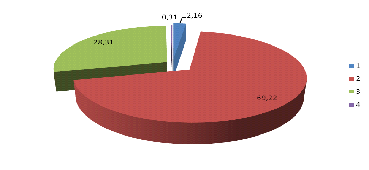

Диаграмма структуры затрат для 1-го варианта приведена на рисунке 3.

Рисунок 3 - Диаграмма структуры затрат для 1-го варианта

Таблица 5 - Расчет капитальных затрат на участок первичной сети для 2-го варианта

Наименование капитальных затратКапитальные затраты, тыс. руб. Структура капитальных затрат, в % к итогу
1. Технические здания	803,906	1,47
2. Каналообразующая аппаратура	43145,933	79,04
3. Кабельная линия	10524,011	19,28
4. ЭПУ	115,764	0,21
Всего	54589,614	100

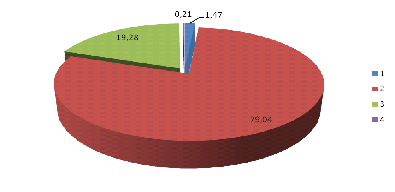

Диаграмма структуры затрат для 2-го варианта приведена на рисунке 4.

Рисунок 4 - Диаграмма структуры затрат для 2-го варианта

Ориентировочно стоимость основных производственных фондов вводимой в эксплуатацию кабельной магистрали приравнивается рассчитанным капитальным затратам.

3. Расчет численности производственных работников

Для определения численности работников по обслуживанию проектируемого участка кабельной магистрали необходимо рассчитать производственный персонал:

·        по обслуживанию систем передачи в ЛАЦах;

·        по обслуживанию линейных сооружений;

·        по обслуживанию ЭПУ;

Численность работников на текущее обслуживание и профилактику составляет 2-3 человека на 1-100 мультиплексоров в каждом пункте.

Линейные сооружения в зависимости от выполняемых ими функций на сети обслуживаются различными предприятиями:

·        магистральные линии связи обслуживаются территориальным управлением (ТУ) и территориальным узлом магистральных связей (ТУМС);

·        внутризоновые линии связи эксплуатационно-техническим узлом связи (ЭТУС).

Численность работников на обслуживание кабельной линии связи определяется по формуле (3.1):

, (3.1)

где  - расстояние, км;  - норматив обслуживания за месяц для i-го типа кабеля, чел-час (приложение 7); Ф_МЕС - месячный фонд рабочего времени, 166 часов; h - коэффициент, учитывающий резерв на отпуск, равный 1,08 при 24 дневном отпуске; T - трудовые затраты, чел-час.

Численность работников для обслуживания электропитающих устройств в ЛАЦе принять в курсовой работе условно равной 4 единицам.

Численность работников по обслуживанию кабельной линии связи и оборудования рассчитывается с точностью до десятых долей единиц. Суммарная численность работников для обслуживания магистрали округляется до целого числа и приведена в таблице 6.

Таблица 6 - Численность работников по обслуживанию проектируемого участка кабельной магистрали

Деятельность	Кол-во чел-к
Обслуживание и профилактика мультиплексоров	4
Обслуживание кабельной ЛС	5
Обслуживание ЭПУ	4
ВСЕГО	13



4. Затраты на производство услуг связи

Затраты на производство услуг связи рассчитываются по статьям затрат:

.        годовой фонд оплаты труда;

2.      страховые взносы;

.        материальные затраты:

на материалы и запасные части (5-7%)

на электроэнергию со стороны (одноставочный тариф);

4.      амортизационные отчисления;

5.      прочие затраты (15-17%).

Годовой фонд оплаты труда (ФОТ) работников рассчитывается по формуле (4.1):

, (4.1)

где З_СР - среднемесячная заработная плата по отрасли, принятая 13000-15000 рублей;

Ч - численность работников, чел.;

k_ТЕР = 1,2 - территориальный коэффициент;

 руб.

Страховые взносы. Ставка взноса зависит от налоговой политики страны и может меняться. С 01.01.2005г по отрасли связи она составляет 26%. Сумма налога исчисляется от суммы фонда оплаты труда (4.2):

СВ=26,2% · ФОТ (4.2)

СВ=0,262 · 2620800 = 686649,6 руб.

Материальные затраты включают:

a) затраты на материалы и запасные части (5-7% от общего объема затрат);

б) расходы на электроэнергию со стороны для производственных нужд.

Материалы и запасные части - приобретаемые запасы сырья, материалов, запасных частей. Определяются ориентировочно по удельному весу данных затрат на аналогичных предприятиях.

Расходы на электроэнергию со стороны для производственных нужд определяются:

по одноставочному тарифу для большинства предприятий в зависимости от потребляемой мощности и тарифа за один КВТ-час, установленного для определенной энергосистемы. Мощность, потребляемую оборудованием, можно определить по формуле (4.3):

, (4.3)

где η=0,8 - коэффициент полезного действия электропитающих установок;

m - тариф за один кВт-час по счетчику, руб. (1.6 [7]);

N_i - количество единиц оборудования определенного вида;

W_{i -} мощность, потребляемая за час работы единицей оборудования, кВт;

t_i - время действия оборудования за год, час (365х24 час.);

по двухставочному тарифу (при условии, что установленная мощность трансформатора более 750 кВт). В этом случае затраты на электроэнергию определяются по двум тарифам: а) за 1 кВт установленной мощности трансформатора (как гарантируемый минимум оплаты); б) за 1 кВт потребляемой электроэнергии по счетчику. В курсовой работе принимаем установленную мощность трансформатора на МТС меньше 750 кВт. Расчет потребляемой мощности оборудованием осуществляется в таблицах 7 (для 1-го варианта) и 8 (для 2-го).

Таблица 7 - Расчет потребляемой мощности (вариант 1)

Наименование	Количество единиц	Потребляемая мощность, Вт
		единицы	Общая
Cisco ONS 15454E-MRC2.5G12 STM-1-4-16	2	120	240
МАКОМ-МХ	74	70	5180
ВСЕГО			5420

 руб.

Таблица 8 - Расчет потребляемой мощности (вариант 2)

Наименование	Количество единиц	Потребляемая мощность, Вт
		единицы	Общая
Транспорт S4	2	35	70
ТС-30	294	20	5880
ВСЕГО			5950

 руб.

Амортизационные отчисления на полное восстановление (А) определяются исходя из сметной стоимости основных производственных фондов (кабельных линий связи, аппаратуры систем передачи, ЭПУ, зданий) и норм амортизации на полное восстановление по формуле (4.4):

, (4.4)

где Ф_{осн. i} - стоимость основных производственных фондов i-го вида, тыс. руб.;

n_i - действующие нормы амортизации на полное восстановление соответствующего вида ОПФ, %.

В практике для повышения заинтересованности предприятий в обновлении ОПФ применяется ускоренная амортизация ОПФ (машин, оборудования и транспортных средств), т.е. допускается окупаемость ОПФ в более короткие сроки, чем предусмотрено нормой амортизации.

Расчет амортизационных отчислений для обоих вариантов производится в таблицах 9 и 10.

Таблица 9 - Расчет амортизационных отчислений (вариант 1)

Виды основных производственных фондов	Стоимость ОПФ, тыс. руб.	Нормы амортизации на полное восстановление,%
Здания	803,906	5,6	45,019
Оборудование СП	25736,69	12,5	3217,086
КЛС	10524,011	6,7	705,109
ЭПУ	115,764	6,7	7,756
Всего			3974,97

Таблица 10 - Расчет амортизационных отчислений (вариант 2)

Виды основных производственных фондовСтоимость ОПФ, тыс. руб. Нормы амортизации на полное восстановление,%Амортизационные отчисления, тыс. руб.
Здания	803,906	5,6	45,019
Оборудование СП	43145,933	12,5	5393,242
КЛС	10524,011	6,7	705,109
ЭПУ	115,764	6,7	7,756
Всего			6151,126

Прочие расходы определяются укрупнено по удельному весу этих затрат на аналогичных предприятиях 15-17%.

Результаты расчета всех статей затрат на производство услуг связи сводятся в таблицы 11 и 12.

Таблица 11 - Затраты на производство услуг связи для 1-го варианта

Наименование статей затрат	Сумма затрат, тыс. руб.	Структура затрат на производство, в % к итогу
1. Годовой фонд оплаты труда	2620,8	28,42
2. Страховые взносы	686,65	7,45
3. Материальные затраты: на электроэнергию со стороны	94,958	1,03
4. Амортизационные отчисления	3974,97	43,1
ВСЕГО	7377,378	80
5. Затраты на материалы и запасные части	461,086	5
6. Прочие затраты	1383,258	15
ВСЕГО	9221,722	100

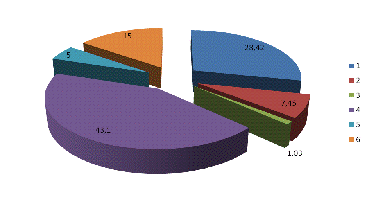

Диаграмма структуры затрат для 1-го варианта приведена на рисунке 5.

Рисунок 5 - Диаграмма структуры затрат для 1-го варианта

Таблица 12 - Затраты на производство услуг связи для 2-го варианта

Наименование статей затрат	Сумма затрат, тыс. руб.	Структура затрат на производство, в % к итогу
1. Годовой фонд оплаты труда	2620,8	21,91
2. Страховые взносы	686,65	5,75
3. Материальные затраты: на электроэнергию со стороны	104,244	0,88
4. Амортизационные отчисления	6151,126	51,46
ВСЕГО	9562,82	80
5. Затраты на материалы и запасные части	478,141	5
6. Прочие затраты	1434,423	15
ВСЕГО	11475,384	100

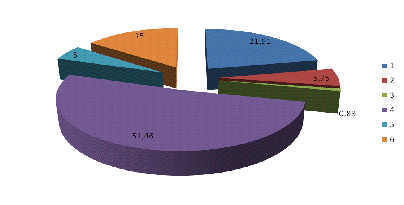

Диаграмма структуры затрат для 2-го варианта приведена на рисунке 6.

Рисунок 6 - Диаграмма структуры затрат для 2-го варианта

5. Выбор эффективного варианта организации связи

Выбор эффективного варианта организации связи из двух или нескольких возможных вариантов осуществляется по системе технико-экономических показателей сравнительной эффективности (таблица 13).

Для определения эффективного варианта из двух выбранных необходимо рассчитать технико-экономические показатели сравнительной эффективности по нижеприведенным формулам и свести их в таблицу 13.

Эффективным по экономическим показателям является вариант с наименьшими приведенными затратами. В данном случае первый.

В некоторых случаях при отсутствии данных для расчета затрат на производство выбор эффективного варианта осуществляется по капитальным затратам с учетом преимуществ варианта по надежности, по техническим параметрам, показателям качества и т.д. Для выбранного варианта организации связи рассчитываются показатели абсолютной экономической эффективности.

Таблица 13 - Технико-экономические показатели сравнительной эффективности для выбора варианта организации связи

Наименование показателей	Условные обозначения или расчетная формула	Варианты
		1	2
1. Производственная мощность объекта (количество потоков)	Е1	147	147
2. Капитальные затраты, тыс. руб.	K	37180,371	54589,614
3. Затраты на производство услуг связи, тыс. руб.	З	9121,722	11475,384
4. Приведенные затраты, тыс. руб.		13601,957	18053,432
5. Годовой экономический эффект, тыс. руб. (разница приведённых затрат)			4451,475
6. Срок окупаемости дополнительных капитальных вложений			7,4

Нормативный коэффициент сравнительной эффективности Е_Н=0,1205 - обратная величина нормативного срока окупаемости. Срок окупаемости в отрасли принят Т_норм = 8,3 года.

6. Доходы услуг связи

Доходы (Д) рассчитываются укрупненно по количеству предоставляемых услуг связи (С_i) и средней доходной таксы по видам услуг связи  (6.1):

 (6.1)

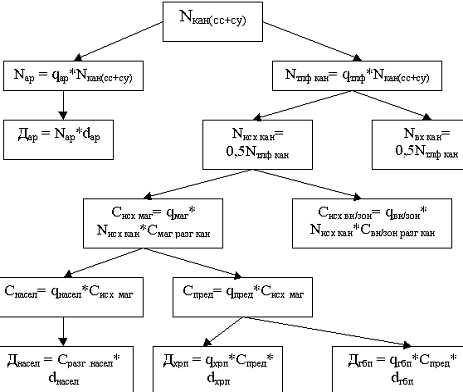

Доходы от услуг связи по группам потребителей, определяются по прилагаемой схеме расчетов (рисунок 7). В качестве исходных данных используется количество оконечных каналов. Количество потоков Е1 переводится в каналы. Один поток Е1 равен 30 каналам. Предполагается, что оставшиеся потоки сдаются в аренду сверх указанных каналов. Рассчитываются доходы от сдачи их в аренду.

Рисунок 7 - Доходы от услуг связи по группам потребителей

Условные обозначения к рисунку 7:

С_{разг/кан -} среднее количество разговоров на 1 канал (для зоновой связи 6200 разг. /кан, для магистральной связи 11900÷14000 разг. /кан.);

С _{исх. разг. -} исходящий междугородный обмен за год;

g_маг - удельный вес (доля) обмена, исходящего на магистральные направления (g_маг=55%);

g_{вн. зон. -} удельный вес (доля) обмена, исходящего на внутризоновые направления (g_{вн. зон.} =45%);

g_насел - удельный вес разговоров, предоставляемых населению (g_насел =30%);

g_{пред. -} удельный вес разговоров, предоставляемых предприятиям (g_пред. =70%);

 - средняя доходная такса (средняя стоимость одного междугородного разговора по группам потребителей):

от населения, ;

от предприятий, ;

 - средний доход от одного арендуемого канала за год,

Удельный вес каналов предоставляемых в аренду 11%, следовательно, удельный вес телефонных каналов равен 89%.

Доход от сдачи потоков в аренду определяется по формуле (6.2):

, (6.2)

где N_пот - количество потоков;

m - тариф за аренду потока в месяц, тыс. руб.

руб.

руб.

тыс. руб.

Рассчитанная величина доходов (Д) увеличивается на 10%, в которые входят доходы от услуг, не определяемые прямым счетом при проектировании, и прочие доходы (6.3):

Д_общ. = (Д_{ар. пот} + Д_ар+ Д_{нас. маг.} + Д_{пред. маг})  1,1 (6.3)

Д_общ. = (106126,02+314296,29+5,04) ·1,1 = 462470,085 тыс. руб.

Общие доходы от услуг связи необходимо перераспределить между предприятиями, участвующими в производственном процессе по установлению соединений на исходящем, транзитном, входящем этапе (вторичная телефонная сеть) и предприятиями, предоставляющими каналы (первичная сеть).

Ориентировочно 60% Д_общ. относится на первичную сеть, 40% Д_{общ. -} на вторичную сеть (6.4), (6.5):

Д_{перв. сети}= 0,6 Д_{общ. (}6.4)

Д_{втор. сети}= 0,4 Д_{общ. (}6.5)

Д_{перв. сети}= 0,6 Д_общ =0,6 · 462470,085 = 277482,051 тыс. руб.

Д_{втор. сети}= 0,4 Д_общ =0,4 · 462470,085 = 184988,034 тыс. руб.

Если длина проектируемого участка (L_участ) существенно отличается от средней протяженности связи (L_средн. =1000 км), учитываемой через среднее доходную таксу, то определение доходов в расчете на проектируемый участок производится по формуле (6.6):

 (6.6)

7. Основные экономические показатели, характеризующие эффективность капитальных вложений

Расчет основных технико-экономических показателей абсолютной эффективности приведем в итоговой таблице 14.

Таблица 14 - Основные технико-экономические показатели

Наименование показателей	Условные обозначения или расчетная формула	Показатель
1. Протяженность трассы, км	L	127
2. Количество потоков, пот	Е1	147
3. Капитальные затраты, тыс. рублей	K	37180,371
4. Удельные капитальные затраты: на поток, тыс. руб. /пот	252,928
5. Затраты на производство услуг связи, тыс. рублей	З	9121,722
6. Удельные затраты на производство услуг связи: на поток, тыс. руб. /пот	62,053
7. Доходы от услуг связи, тыс. рублей	ДУЧ	35240,22
8. Себестоимость 100 руб. дохода, рублей	25,88
9. Прибыль до налогообложения, тыс. рублей	26118,5

10. Рентабельность, % затратная ресурсная             286,33

74

11. Фондоотдача на 100 рублей ОПФ, руб. по прибыли по доходам               70,25

94,78
12. Количество работников, ед.	Ч	13
13. Производительность труда одного работника, тыс. руб/чел	2710,79
14. Фондовооруженность, тыс. руб. /чел	2860,03
15. Срок окупаемости, лет	1,43

Об.С. - оборотные средства принимаем в размере 7% основных производственных фондов.

Вывод: По абсолютным технико-экономическим показателям проект является эффективным. Срок окупаемости 1,43 года меньше нормативного 8,3 года. Показатель ресурсной рентабельности (эффективности капитальных вложений) высок, но это объясняется тем, что доходы на первичную сеть составляют 60%.

8. Оценка эффективности инвестиционных проектов

Оценка эффективности инвестиций осуществляется по двум методикам:

·        в условиях стабильности (по методике "Оценка эффективности капитальных вложений");

·        в динамических условиях (с учетом постепенного задействования производственной мощности объекта - по методике "Оценка эффективности инвестиционных проектов").

Недостатком первой методики является то, что прибыль рассчитывается с учетом полного задействования производственной мощности, которое наступит через какой-то неопределенный срок, когда предприятие будет получать прибыль в полном объеме. Второй способ имеет преимущества: он более реален, так как учитывает степень задействования производственной мощности. Расчеты осуществляются на период от 3 до 10 лет перспективы, т.е. на период времени Т, который называется расчетным периодом. Этот период разбивается на шаги, кратные одному году.

Рассчитываются четыре основных показателя:

. Чистый дисконтированный доход (ЧДД) (8.1):

, (8.1)

где R_t - результат (доходы);

З_t - затраты на эксплуатацию;

К_t - капитальные затраты,

Е - норма дисконта, принимается в соответствии с действующим депозитным процентом по вкладам в банке;

 - коэффициент дисконтирования;

Т - расчетный период (горизонт расчета);

t - шаг расчета.

. Индекс доходности (ИД) (8.2)

 (8.2)

. Внутренняя норма доходности ВНД, представляет ту норму дисконта, при которой величина эффекта за период Т равнялась бы капитальным затратам (8.3):

, (8.3)

где Е - внутренняя норма доходности.

. Срок окупаемости капитальных затрат рассчитывается по расчетным таблицам для года, когда достигнуто положительное сальдо.

Для определения внутренней нормы доходности графическим способом необходимо рассчитать чистый дисконтированный доход при двух значениях нормы дисконта Е=12% и Е=23%.

Расчеты сводятся в таблицы 15 и 16.

Таблица 15 - Расчет ЧДД при Е=12%

Показатель	Шаг (год)
1. Коэффициент задействованной Мощности	0	0,4	0,55	0,7	0,85	1
2. К	37180,371	-	-	-	-	-
3. Д	-	14096,088	19382,121	24668,154	29954,187	35240,22
4. З	-	3648,689	5016,947	6385, 205	7753,464	9121,722
5. П до налогообложения	-	10447,4	14365,175	18282,95	22200,725	26118,5
6. Налог на прибыль	-	2089,48	2873,035	3656,59	4440,145	5223,7
7. Чистая прибыль	-	8357,92	11492,14	14626,36	17760,58	20894,8
8. Амортизация	-	1589,988	1589,988	1589,988	1589,988	1589,988
9. Денежный поток	-	9947,908	13082,128	16216,348	19350,568	22484,788
10. Коэф. дисконта	1	0,893	0,797	0,712	0,636	0,567
11. Дисконтирован-ные капитальные Вложения	37180,371	-	-	-	-	-
12. Дисконтирован-ный денежный поток	-	8883,48	10426,46	11546,04	12306,96	12748,87
13. То же нарастающим итогом	-	8883,48	19309,94	30855,98	43162,94	55911,81
14. ЧДД	-37180,371	-28296,891	-17870,431	-6324,391	5982,569	18731,439
15. ИД	-	0,24	0,52	0,83	1,16	1,5

Таблица 16 - Расчет ЧДД при Е=23%

Показатель	Шаг (год)
	0	1	3	4	5
1. Коэффициент задействованной мощности	0	0,4	0,55	0,7	0,85	1
2. К	37180,371	-	-	-	-	-
3. Д	-	14096,088	19382,121	24668,154	29954,187	35240,22
4. З	-	3648,689	5016,947	6385, 205	7753,464	9121,722
5. П до налогообложения	-	10447,4	14365,175	18282,95	22200,725	26118,5
6. Налог на прибыль	-	2089,48	2873,035	3656,59	4440,145	5223,7
7. Чистая прибыль	-	8357,92	11492,14	14626,36	17760,58	20894,8
8. Амортизация	-	1589,988	1589,988	1589,988	1589,988	1589,988
9. Денежный поток	-	9947,908	13082,128	16216,348	19350,568	22484,788
10. Коэф. дисконта	1	0,813	0,661	0,537	0,437	0,355
11. Дисконтирование капитальных Вложений	37180,371	-	-	-	-	-
12. Дисконтирование денежного Потока	-	8087,65	8647,29	8707,18	8456,2	7982,1
13. То же нарастающим потоком	-	8087,65	16734,94	25442,12	33898,32	41880,42
14. ЧДД	-37180,371	-29092,27	-20445,431	-11738,25	-3282,851	4700,049
15. ИД	-	0,22	0,45	0,68	0,91	1,13

В итоге определим внутреннюю норму доходности графическим способом (рисунок 8):

Рисунок 8 - Зависимость ЧДД от ВНД

Вывод: Срок окупаемости оборудования находится в пределах нормативного по отрасли менее 8,3 года. При норме дисконта Е=12% окупаемость наступает на четвертом году эксплуатации. А при норме дисконта Е=23% окупаемость наступает на пятом году эксплуатации.

Учитывая средний срок службы оборудования - около 15 лет, инвестиции в данный проект являются эффективными.

Внутренняя норма доходности равна 26,5 %.

Заключение

В данной курсовой работе рассчитали технико-экономический проект участка первичной сети на примере схемы организации связи, взятой из курсового проектирования по предмету МЭС.

На основании структуры сети, определённой на втором этапе расчёта стало возможным определение тех базовых экономических показателей, что характеризуют финансово-хозяйственную деятельность организации.

-       Капитальные затраты - 37180,371 тыс. руб.;

-       Затраты на эксплуатацию - 9121,722 тыс. руб.;

-       Доход - 35240,22 тыс. руб.;

Численность штата 13 человек.

Также была произведена оценка эффективности инвестиционных проектов:

-       Чистый дисконтированный доход, при дисконте 12% 18734,439 тыс. руб.; при дисконте 23% 4700,049 тыс. руб.

-       Индекс доходности 1,5 при дисконте 12% и 1,13 при дисконте 23%;

Учитывая средний срок службы оборудования - около 15 лет, инвестиции в данный проект являются эффективными.

Список использованных источников

1.      Задание и методические указания для выполнения курсовой работы: "Технико-экономический проект участка первичной сети". - Новосибирск, 2007г.

2.      Конспекты лекций по экономике и менеджменту.

.        Кудрявцева Э.А., Струкова Е.Г. Проектирование реконструкции участка первичной сети с использованием цифровых телекоммуникационных систем, Методические указания, Новосибирск: СибГУТИ, - 2005, 64с.

.        www.eltex. nsk.ru

.        www.apitcomp.ru

.        www.oc.ru

.        www.cottage-novosibirsk.ru

.        www.cisco.ru
