Построение систем охранно-пожарной сигнализации на базе оборудования НПК 'Союзспецавтоматика'

         СОДЕРЖАНИЕ

ВВЕДЕНИЕ

. АНАЛИЗ ЦЕЛИ И МЕТОДИКИ СОЗДАНИЯ УЧЕБНО МЕТОДИЧЕСКОГО КОМПЛЕКСА

.1 Анализ профессиональных навыков выпускника специальности 090105 «КОИБАС»

.2 Анализ организационного направления деятельности специалиста по защите информации

.3 Цели создания учебно-методического комплекса для изучения системы охранно-пожарной сигнализации

.4 Выводы

Анализ состава и назначения существующих систем охранно-пожарной сигнализации

.1 Классификация систем охранно-пожарной сигнализации

.2 Пороговые системы сигнализации с радиальными шлейфами

.3 Пороговые системы сигнализации с модульно структурой

.4 Адресно-опросные системы сигнализации

.5 Адресно-аналоговые системы сигнализации

.6 Анализ состава современных систем ОПС

.6.1 Технические средства обнаружения

.6.2 Анализ технических средства сбора и обработки информации в составе системы ОПС

.4 Выводы

. СОДЕРЖАНИЕ УМК «ПОСТРОЕНИЕ СИСТЕМ ОХРАННО-ПОЖАРНОЙ СИГНАЛИЗАЦИИ НА БАЗЕ ОБОРУДОВАНИЯ НПК «СОЮЗСПЕЦАВТОМАТИКА»

.1 Учебная рабочая программа дисциплины

.2 Функции, состав и принцип работы системы охранно-пожарной сигнализации на базе прибора приемно-контрольного охранно-пожарного «КОДОС А-20»

.3 Демонстрационный стенд системы ОПС

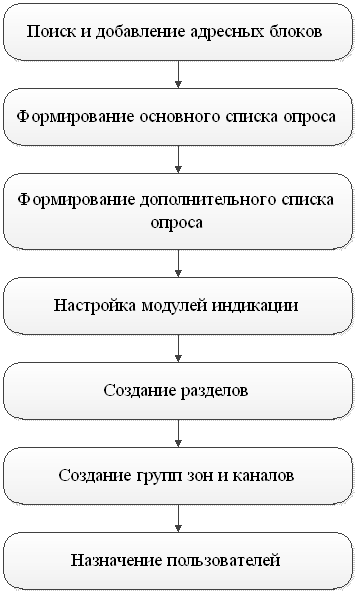

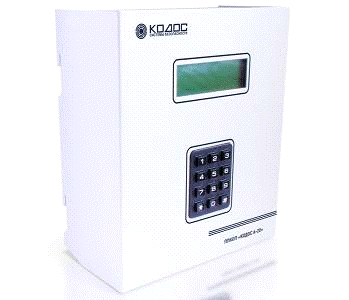

.4 Настройка системы ОПС с помощью прибора ППКОП «КОДОС А-20»

.4.1 Поиск и добавление адресных блоков

.4.2 Формирование списка опроса

.4.3 Формирование дополнительного списка опроса

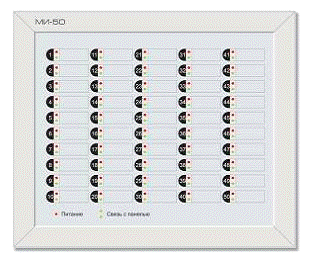

.4.4 Настройка модулей индикации

.4.5 Создание разделов

.4.6 Создание групп зон и каналов

.4.7 Назначение пользователей

.5 Выводы

БЕЗОПАСНОСТЬ И ЭКОЛОГИЧНОСТЬ РАБОТЫ

.1 Анализ опасных и вредных производственных факторов, действующих на оператора ЭВМ

.2 Возможные аварийные или чрезвычайные ситуации

.3 Экологичность проекта.

.4 Выводы

ОЦЕНКА СТОИМОСТИ РАЗРАБОТКИ УЧЕБНО-МЕТОДИЧЕСКОГО КОМПЛЕКСА

.1 Определение трудоемкости разработки УМК

.2 Расчет затрат на разработку УМК

.3 Социальный эффект от разработки УМК

.4 Выводы

ЗАКЛЮЧЕНИЕ

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

ВВЕДЕНИЕ

Одной из главных составляющих информационной безопасности является организация защиты информационных ресурсов предприятия на всех направлениях его деятельности. Проблемы организации информационной безопасности становятся все более сложными и практически значимыми ввиду активного перехода информационных технологий на автоматизированную основу без использования традиционных бумажных документов во всех сферах человеческой деятельности. Информационная безопасность носит концептуальный характер и предполагает создание комплексной системы безопасности, включающей правовые, организационные, инженерно-технические, криптографические и программно-аппаратные методы и средства защиты информации. Инженерно-технический элемент системы защиты информации предназначен для пассивного и активного противодействия средствам технической разведки и формирования рубежей охраны территории, здания, помещений и оборудования с помощью комплексов технических средств. При защите информационных систем этот элемент имеет весьма важное значение, хотя стоимость средств технической защиты и охраны велика. Этот элемент включает в себя средства обеспечения охраны территории, здания и помещений (средства наблюдения, оповещения, сигнализации, информирования и идентификации) а также средства противопожарной охраны.

Средства охраны призваны защитить информационные ресурсы предприятия от хищения, несанкционнированого копирования и модификации. актуальность данной проблемы обусловлена тем, что сколько веков существует человечество, столько времени и присутствует проблема воровства. В разные времена она решалась по-разному. Замки и охранники, собаки и механические ловушки. Все шло в дело, чтобы уберечь свое имущество. Но с наступлением эры технического прогресса почти повсеместно стали использовать технические средства защиты. И в первую очередь охранные сигнализации.

Охранно-ожарная сигнализация - это базовый элемент в системе безопасности любого предприятия. Системы охранно-пожарнойпожарной сигнализации постоянно совершенствуется, изобретаются новые способы обнаружения пожара, снижается процент ложных тревог[1].

На любом предприятии, в каждом офисе необходимо иметь такую систему. Это продиктовано как желанием владельца обезопасить свое имущество, жизнь и здоровье сотрудников, так и государственными стандартами и нормативными актами МЧС. В целом пожарная сигнализация предназначена для выявления пожара на начальной стадии возгорания и передачи сигнала тревоги на пульт охраны.

Следующим шагом в развитии систем пожарной безопасности является автоматическая пожарная сигнализация, которая, в дополнение к основной функции, запускает систему оповещения людей о пожаре, а также приводит в действие установки автоматического пожаротушения, систему дымоудаления и другую противопожарную автоматику. Это система быстрой и автоматизированной реакции на возникновение очага пожара или задымления обнаруженного пожарными датчиками.

Системы охранной и пожарной сигнализации многое объединяет. Они имеют общие каналы связи, используют похожие алгоритмы приема и обработки информации. Поэтому их логично объединяют в одну систему - охранно-пожарную сигнализацию.

Цель дипломной работы является разработка учебно-методического комплекса для изучения системы охранно-пожарной сигнализации предприятия на базе оборудования «СоюзСпецАвтоматика».

1 АНАЛИЗ ЦЕЛИ И МЕТОДИКИ СОЗДАНИЯ УЧЕБНО-МЕТОДИЧЕСКОГО КОМПЛЕКСА

1.1 Анализ профессиональных навыков выпускника специальности 090105 «КОИБАС»

То, что придумывают одни, всегда пытаются использовать другие. И первые рано или поздно начинают защищать плоды собственного интеллекта. Так появилась одна из наиболее ценных и востребованных на сегодняшний день профессий - специалист по защите информации. Сегодня, разумеется, неразрывно связанная с компьютерами.

Спрос на специалистов по защите информации растет медленно, но абсолютно верно. Если несколько лет назад руководители многих небольших фирм были озадачены в основном физической безопасностью, то с каждым годом увеличивается потребность в технически грамотных, всесторонне подготовленных профессионалах в области компьютерной защиты. Задача подготовки таких специалистов ложится на высшие учебные заведения.

"Комплексное обеспечение информационной безопасности автоматизированных систем" - область науки и техники, охватывающая совокупность проблем, связанных с построением, исследованием и эксплуатацией систем и технологий обеспечения информационной безопасности автоматизированных систем.

Объектами профессиональной деятельности выпускника являются автоматизированные системы обработки, хранения и передачи информации определенного уровня конфиденциальности, методы и средства обеспечения информационной безопасности автоматизированных систем[2].

Выпускник в соответствии с фундаментальной и специальной подготовкой может осуществлять следующие виды профессиональной деятельности, представленные на рисунке 1.1.

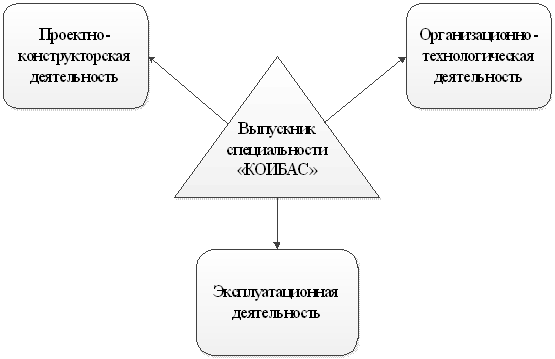

Рисунок 1.1 - Виды профессиональной деятельности выпускника

Проектно-конструкторская деятельность включает в себя:

-    разработку проектов нормативных и методических материалов, регламентирующих работу по защите информации, а также положений, инструкций и других организационно-распорядительных документов;

-       участие в разработке новых систем аппаратуры контроля, средств автоматизации контроля, моделей и систем защиты информации;

-       участие в анализе технических заданий на проектирование, выполнении технических и рабочих проектов подсистем информационной безопасности автоматизированных систем, с учетом действующих нормативных и методических документов.

Организационно-технологическая:

-    выполнение полного объема работ, связанных с комплексным обеспечением информационной безопасности конкретных автоматизированных систем на основе разработанных программ и методик, в том числе с обеспечением требований нормативных документов, регламентирующих режим соблюдения государственной тайны;

-       анализ материалов организаций и подразделений ведомства с целью подготовки принятия решений по обеспечению защиты информации;

-       анализ существующих методов и средств, применяемых для контроля и защиты информации, разработка предложений по их совершенствованию и повышению их эффективности;

-       участие в работах по проведению оценки технико-экономического уровня и эффективности предлагаемых и реализуемых организационно-технических решений.

Эксплуатационная:

-    осуществление регламентных работ, связанных с комплексным обеспечением информационной безопасности конкретных автоматизированных систем, и работ, осуществляемых в режимах нештатных ситуаций, в том числе мероприятий, обязательных для автоматизированных систем, содержащих сведения, составляющие государственную тайну;

-       анализ эксплутационной и иной документации организаций и подразделений ведомства с целью подготовки решений по совершенствованию подсистем, обеспечивающих защиту информации; - обеспечение эффективного использования средств автоматического контроля, обнаружения и закрытия возможных каналов утечки конфиденциальных сведений.

Организационно-управленческая:

-    выполнение оперативного управления деятельностью организаций по комплексному обеспечению информационной безопасности конкретных автоматизированных систем на основе разработанных программ и методик; - текущий анализ материалов с целью подготовки решений по оперативному управлению процессами обеспечения режима защиты конфиденциальной информации;

-       работа по оценке технико-экономического уровня и эффективности предлагаемых и реализуемых организационно-управленческих решений.

Специалист по защите информации выполняет работу по комплексной защите информации в отрасли или на предприятии. Участвует в работе по созданию безопасных информационных технологий, отвечающих требованиям комплексной защиты информации. Выполняет комплекс работ, связанных с контролем и защитой, на основе разработанных программ и методик. Обеспечивает контроль над выполнением требований нормативно-технической документации, за соблюдением установленного порядка выполнения работ, а также действующего законодательства при решении вопросов, касающихся защиты информации.

Для успешного выполнения всех трех видов деятельности специалист по защите информации должен знать[3]:

1)   Законодательные акты, нормативные и методические материалы по вопросам, связанным с обеспечением защиты информации.

2)      Специализацию предприятия и особенности его деятельности.

)        Технологию производства в отрасли.

)        Оснащенность вычислительных центров техническими средствами, перспективы их развития и модернизации.

)        Систему организации комплексной защиты информации, действующей в отрасли.

)        Методы и средства контроля охраняемых сведений, выявления каналов утечки информации, организацию технической разведки.

)        Методы планирования и организации проведения работ по защите информации и обеспечению государственной тайны.

)        Технические средства контроля и защиты информации, перспективы и направления их совершенствования.

)        Методы проведения специальных исследований и проверок, работ по защите технических средств передачи, обработки, отображения и хранения информации.

)        Порядок пользования реферативными и справочно-информационными изданиями, а также другими источниками научно-технической информации.

)        Достижения науки и техники в стране и за рубежом в области технической разведки и защиты информации.

)        Методы и средства выполнения расчетов и вычислительных работ.

)        Основы экономики, организации производства, труда и управления.

)        Основы трудового законодательства.

)        Правила и нормы охраны труда, техники безопасности, производственной санитарии и противопожарной защиты.

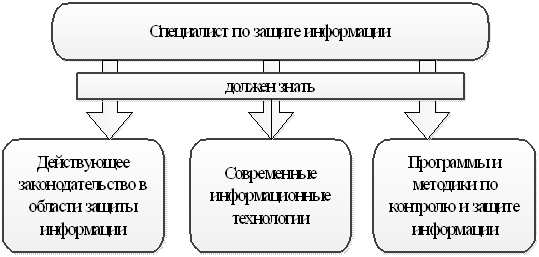

Более кратко необходимые знания специалиста по защите информации представлены на рисунке 1.2.

Рисунок 1.2 - Необходимые знания специалиста по защите информации

1.2 Анализ организационного направления деятельности специалиста по защите информации

Практической реализацией знаний, полученных спецалистом по защите информации в процессе обучения, является разработка политики информационной безопасности фирмы и технологическая система защиты информации. Защита информации представляет собой жестко регламентированный и динамический технологический процесс, предупреждающий нарушение доступности, целостности, достоверности и конфиденциальности ценных информационных ресурсов и, в конечном счете, обеспечивающий достаточно надежную безопасность информации в процессе управленческой и производственной деятельности фирмы[1,5].

Система защиты информации - рациональная совокупность направлений, методов, средств и мероприятий, снижающих уязвимость информации и препятствующих несанкционированному доступу к информации, ее разглашению или утечке. Главными требованиями к организации эффективного функционирования системы являются: персональная ответственность руководителей и сотрудников за сохранность носителя и конфиденциальность информации, регламентация состава конфиденциальных сведений и документов, подлежащих защите, регламентация порядка доступа персонала к конфиденциальным сведениям и документам, наличие специализированной службы безопасности, обеспечивающей практическую реализацию системы защиты и нормативно-методического обеспечения деятельности этой службы.

Основной характеристикой системы является ее комплексность, т.е. наличие в ней обязательных элементов, охватывающих все направления защиты информации. Соотношение элементов и их содержания обеспечивают индивидуальность построения системы защиты информации конкретной фирмы и гарантируют неповторимость системы, трудность ее преодоления. Конкретную систему защиты можно представить в виде кирпичной стены, состоящей из множества разнообразных элементов (кирпичиков). Элементы системы ЗИ представлены на рисунке 1.3.

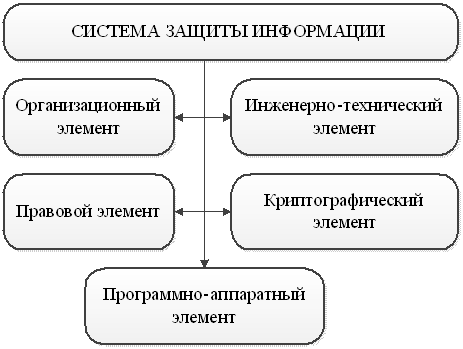

Рисунок 1.3 - Элементы системы защиты информации

Организационные меры являются важным и одним из эффективных средств защиты информации, одновременно являясь фундаментом, на котором строится в дальнейшем вся система защиты.

Организационный элемент системы защиты информации содержит меры управленческого, ограничительного (режимного) и технологического характера, определяющие основы и содержание системы защиты, побуждающие персонал соблюдать правила защиты конфиденциальной информации фирмы. Эти меры связаны с установлением режима конфиденциальности в фирме. Элемент включает в себя регламентацию:

-    формирования и организации деятельности службы безопасности и службы конфиденциальной документации (или менеджера по безопасности, или референта первого руководителя), обеспечения деятельности этих служб (сотрудника) нормативно-методическими документами по организации и технологии защиты информации;

-       составления и регулярного обновления состава (перечня, списка, матрицы) защищаемой информации фирмы, составления и ведения перечня (описи) защищаемых бумажных, машиночитаемых и электронных документов фирмы;

-       разрешительной системы (иерархической системы) разграничения доступа персонала к защищаемой информации;

-       методов отбора персонала для работ с защищаемой информацией, методики обучения и инструктирования сотрудников;

-       направлений и методов воспитательной работы с персоналом, контроля соблюдения сотрудниками порядка защиты информации;

-       оборудования и аттестации помещений и рабочих зон, выделенных для работы с конфиденциальной информацией, лицензирования технических систем и средств защиты информации и охраны, сертификация информационных систем, предназначенных для обработки защищаемой информации;

-       пропускного режима на территории, в здании и помещениях фирмы, предназначенных для обработки защищаемой информации;

-       системы охраны территории, здания, помещений, оборудования, транспорта и персонала фирмы.

Элемент организационной защиты является стержнем, основной частью рассматриваемой комплексной системы. По мнению большинства специалистов, меры организационной защиты информации составляют 50-60% в структуре большинства систем защиты информации. Это связано с рядом факторов и также с тем, что важной составной частью организационной защиты информации является подбор, расстановка и обучение персонала, который будет реализовывать на практике систему защиты информации. Сознательность, обученность и ответственность персонала можно с полным правом называть краеугольным камнем любой даже самой технически совершенной системы защиты информации.

Важно, чтобы специалист по защите информации был способен организовать защиту от всех возможных угроз информационной безопасности предприятия.

Классификация угроз ИБ изображена на рисунке 1.4.

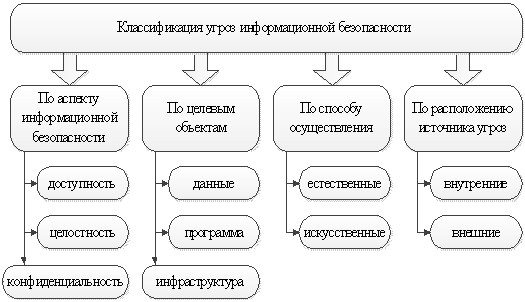

Рисунок 1.4 - Классификация угроз информационной безопасности

Рассмотрим более подробно классы угроз по способу осуществления. Угрозы делятся на два основных типа - это естественные и искусственные угрозы. Остановимся на естественных угрозах и попытаемся выделить основные из них. К естественным угрозам относятся пожары, наводнения, ураганы, удары молний и другие стихийные бедствия и явления, которые не зависят от человека. Наиболее частыми среди этих угроз являются пожары.

Пожар - это процесс неконтролируемого горения вне специального очага, который распространяется во времени и пространстве.

Пожар сопровождается уничтожением материальных ценностей, создает угрозу жизни и здоровью людей, окружающей среде.

Ежегодно на Земле возникает около 7 миллионов пожаров.

Согласно прогнозам, сделанным на основе пожарной статистики, в мире на протяжении года может погибнуть на пожарах 225 тыс. человек, 2 млн. 250 тыс. человек - получить увечье, 4,5 млн. - тяжелые ожоговые травмы.

Пожар возникает при наличии трех основных условий, предствавленных на рисунке 1.5.

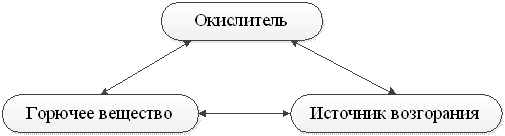

Рисунок 1.5 - Условия возникновения пожара

Горючее вещество вместе с окислителем (главным образом кислородом воздуха) образовывают горючую среду.

Следует запомнить вышеприведенный "треугольник огня", так как на нем базируются основные направления предупреждения пожаров и способы пожаротушения. Поэтому, если удалить, сделать невозможным, заблокировать любую из этих трех условий, то пожара не будет[6].

Предотвращение пожара достигается:

-    предупреждением образования горючей среды;

-       предупреждением образования в горючей среде или внесения в нее источников возгорания.

Основные причины пожаров на предприятиях:

-    Неосторожное обращение с огнем.

-       Нарушение правил монтажа и эксплуатации электрооборудования и бытовых электроприборов.

-       Нарушение правил монтажа и эксплуатации приборов отопления и теплогенерирующих установок.

-       Поджоги.

-       Неисправность производственного оборудования.

Из приведенных выше причин ежегодно возникает приблизительно 90% от общего количества пожаров.

Всем известная истина, что пожар легче предупредить, чем потом его гасить. Поэтому обеспечение пожарной безопасности является составной частью производственной и другой деятельности должностных лиц, работников предприятий, учреждений, организаций и предпринимателей. Если пожарная безопасность не обеспечена на необходимом уровне, то кроме повышения вероятности возникновения пожара, это вызывает соответствующие действия со стороны органов государственного пожарного надзора, которые могут довольно отрицательно повлиять, в частности, на ведение бизнеса. К таким действиям можно отнести отказ в выдаче разрешения на начало работы или аренду помещений, штрафные санкции, приостановление эксплуатации помещений, сооружений, оборудования, объектов и т.п.. Поэтому необходимо знать хотя бы основные требования, организационных и инженерно-технических мероприятий по обеспечению пожарной безопасности на своих объектах, в частности те, от которых непосредственно зависит безопасность людей, собственности и выдача разрешения.

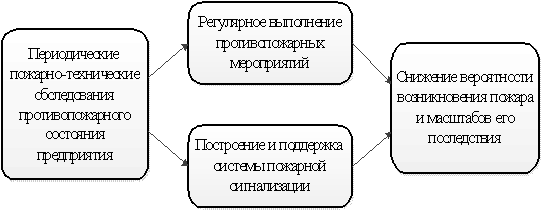

Общая схема снижения вероятного ущерба от пожаров на прелприятии представлена на рисунке 1.6.

Рисунок 1.6 - Схема снижения вероятности пожара и ущерба от него

1.3 Цели создания учебно-методического комплекса для изучения систем охранно-пожарной сигнализации

Построение и поддержка системы охранно-пожарной сигнализации позволят добиться существенного снижения ущерба от возможных пожаров, что означает повышение защищенности информации, хранящейся в помещениях оборудованных системой ОПС.

Таким образом, специалист по защите информации должен владеть навыками построения систем охранно-пожарной сигнализации. Обучение студентов специальности КОИБАС этим навыкам должно проводиться в рамках дисциплины Организационное обеспечение информационной безопасности. В настоящее время отсутствуют учебные программы и оборудование для получения знаний в этой области. Ввиду этого, разработка учебно-методического комплекса для изучения системы охранно-пожарной сигнализации необходима.

Целью создания учебно-методического комплекса является:

-    Подготовка учебно-методического обеспечения, формирование учебно-методического комплекса по дисциплине ООИБ.

-       Оснащение учебного процесса учебно-методическими, справочными, демонстрационными и другими материалами, улучшающими качество подготовки специалистов.

-       Создание инструмента планирования и организации работ по совершенствованию учебно-методической базы кафедры защиты информации СевКавГТУ.

1.4 Структура учебно-методического комплекса для изучения систем охранно-пожарной сигнализации

Учебно-методический комплекс (УМК) - это программно-аппаратный продукт, обеспечивающий возможность студенту самостоятельно или с помощью преподавателя освоить учебный курс или его раздел, и соединяющий в себе свойства учебника, справочника, задачника. Использование электронных учебно-методических комплексов позволяет сделать процесс обучения студента более эффективным, дающим новые современные возможности в освоении материала и получении профессиональных знаний и навыков.

УМК состоит из 2 учебных модулей (УМ), включающих в себя аппаратную и программную часть.

Логика выделения учебных модулей соответствует логике преподавания учебного курса и разрабатываются с учетом временных затрат студента на проработку и усвоение раздела.

Самая общая структурная блок-схема УМК может быть отражена следующим образом (Рисунок 1.7):

Различные учебные модули (и сами УМК) могут компоноваться в новые УМК, в том числе поли- и междисциплинарные, или входить составными частями в другие УМК.

Базовой единицей учебно-методического комплекса выступает учебный модуль (УМ), т.е. пособие, содержащие необходимую и достаточную информацию для управления самостоятельной учебной деятельностью студента.

1.5 Выводы

В главе были рассмотрены и проанализированы особенности специальности 090105 «КОИБАС», выведен перечень базовых знаний специалиста, проанализированы алгоритм и структура создаваемого учебно-методического комплекса, классифицированы средства защиты информации и доказана необходимость применения систем охранно-пожарной сигнализации как одного из средств защиты информации в составе комплексной системы. На основании главы можно сделать следующие выводы:

1.   Специалист по защите информации выполняет сложные работы, связанные с обеспечением комплексной защиты информации на основе разработанных программ и методик, соблюдения государственной тайны.

2.   Для получения современного образования специалисты по зашите информации должны проходить обучение на актуальном, технически новом оборудовании.

3.   Система охранно-пожарной сигнализации является самостоятельным (но свободно интегрируемым) подклассом средств защиты информации.

4.      Для полного понимания предмета необходимо создание учебно-методического комплекса.

2. Анализ состава и назначения существующих систем охранно-пожарной сигнализации

Системы охранно-пожарной сигнализации (ОПС) в том или ином виде используются сегодня практически на всех объектах. Это связано с тем, что использование электроники, в конечном счете, всегда выгоднее, чем использование охранников.

Системы охранно-пожарной сигнализации предназначены для определения факта несанкционированного проникновения на охраняемый объект или появления признаков пожара, выдачи сигнала тревоги и включения исполнительных устройств (световых и звуковых оповещателей, реле и). Системы охранной и пожарной сигнализации по идеологии построения очень близки друг другу и на небольших объектах, как правило, бывают совмещены на базе единого контрольного блока - прибора приемно-контрольного (ППК) или контрольной панели (КП).

2.1 Классификация систем охранно-пожарной сигнализации

В настоящее время на российском рынке представлены различные системы охранно-пожарной сигнализации, от простейшей до наиболее сложной. Возможности систем ОПС, построенных на различном оборудовании, существенно отличаются, хотя каждая из существующих систем удовлетворяет требованиям НПБ. Классификация систем ОПС представлена на рисунке 2.1.

Каждый класс существующих систем охранно-пожарной сигнализации имеет свои плюсы и минусы. Далее проанализируем каждый из существующих классов.

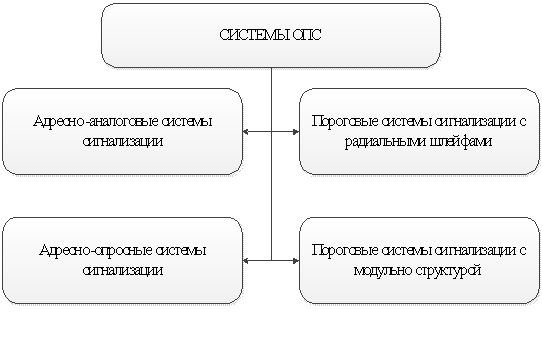

Рисунок 2.1 - Классификация современных систем ОПС

2.2 Пороговые системы сигнализации с радиальными шлейфами

Приемно-контрольный прибор (ПКП) в такой системе - это моноблок. Емкость системы рассчитана на несколько десятков шлейфов сигнализации, а ее увеличение осуществляется благодаря установке дополнительных приборов. Связи между функционированием нескольких ПКП в системе нет.

В этой системе каждый пожарный извещатель (датчик) имеет прошитый еще на заводе-изготовителе порог срабатывания. Например, тепловой извещатель такой системы пожарной сигнализации сам примет решение о пожаре и сработает только при достижении определённой температуры, подав при этом сигнал. Место возгорания можно установить только с точностью до шлейфа, так как подобные системы представляют собой радиальную топологию построения шлейфов сигнализации, когда от контрольной панели в разные стороны идут кабели пожарных шлейфов - лучи. В каждый такой луч обычно включают порядка 20-30 датчиков, и при срабатывании одного из них контрольная панель отображает только номер шлейфа (луча) в котором сработал пожарный извещатель. То есть в случае поступления тревожного сообщения необходимо осмотреть все помещения, через который тянется шлейф.

Преимущества:

-    невысокая цена оборудования.

Недостатки:

-    невозможно проверить правильность прихода тревожного сигнала без сброса питания со шлейфа сигнализации;

-       отсутствие контроля работоспособности извещателей, система сообщает только о неисправности шлейфа;

-       существует ограничение на площадь и количество защищаемых помещений;

-       в шлейф сигнализации обязательно должны быть включены оконечные устройства;

-       в каждом помещении должно быть установлено, как минимум, два извещателя;

-       высокий уровень ложных тревог;

-       большая зависимость от человеческого фактора (насколько оперативно будут проверены помещения, через которые пролегает шлейф, пославший сигнал тревоги) - позднее обнаружение пожара;

-       дорогостоящий монтаж и техническое обслуживание, неэкономный расход монтажных материалов;

-       при большом количестве шлейфов сигнализации на объекте невозможно контролировать систему сигнализации с одного прибора.

2.3 Пороговые системы сигнализации с модульно структурой

Приемно-контрольное оборудование в такой системе - это набор блоков, связанных линией связи. Самый распространенных протокол для линий связи - RS-485. Блоки для подключения шлейфов сигнализации размещаются в непосредственной близости от мест установки извещателей. Емкость приемно-контрольных приборов рассчитана на более ста шлейфов сигнализации, а ее увеличение осуществляется благодаря установке дополнительных блоков. Все события в системе сигнализации передаются на центральный блок, установленный в диспетчерской, и отображаются на системном пульте управления.

Отличие пороговой сигнализации с модульной структурой от пороговой сигнализации с радиальными шлейфами состоит в том, что в этой системе существует возможность подключения как однопороговых шлейфов, так и двухпороговых. Последние формируют сигнал «Пожар1» при срабатывание одного извещателя и «Пожар2» при срабатывании двух и более извещателей.

Преимущества:

-    возможность подключения большого количества шлейфов при централизованном контроле всех событий на одном системном пульте;

-       экономия кабеля, так как нет необходимости прокладывать все шлейфы от диспетчерской до защищаемых помещений;

-       невысокая цена оборудования.

Недостатки:

-    аналогичные недостатки, как и у пороговой сигнализации с радиальными шлейфами, за исключением последнего пункта;

-       протокол RS-485 предусматривает только последовательное соединение блоков линий связи, не допускает их ответвлений от центральной магистрали более чем на 2 м, ограничивает их протяженность 1200 метрами;

-       линии связи должны быть тщательно настроены, а в качестве физической среды использовать витую пару.

2.4 Адресно-опросные системы сигнализации

Отличие данной системы от пороговой состоит в топологии построения схемы (кольцевая архитектура) и алгоритмом опроса датчиков. Контрольная панель адресно-опросной системы циклически опрашивает подключенные пожарные извещатели с целью выяснить их состояние; контрольная панель пороговой сигнализации постоянно ждет сигнала от датчика. В данной системе, также как и у пороговой, сам извещатель принимает решение о пожаре. В адресно-опросных систех сигнализации существует четыре вида сигналов, которые могут приходить с извещателей: «Норма», «Неисправность», «Отсутствие», «Пожар».

Преимущества:

-    информативность полученных сообщений;

-       возможность контроля работоспособности пожарных извещателей;

-       выгодное соотношение цена-качество.

Недостатки:

-    позднее обнаружение пожара.

2.5 Адресно-аналоговые системы сигнализации

Приемно-контрольный прибор (ПКП) в такой системе - это моноблок с одним или несколькими адресными шлейфами сигнализации, имеющими кольцевую структуру. В один шлейф можно включить до 200 устройств. В кольцевую систему включаются:

-    адресные автоматические пожарные извещатели,

-       адресные ручные пожарные извещатели,

-       адресные реле,

-       адресные оповещатели,

-       модули контроля.

В отличие от вышеперечисленных систем пожарной сигнализации, в данной системе извещатель является измерительным устройством и не принимает решения о пожаре. Датчик передает на ПКП значение измеряемого параметра (оптическая плотность среды в дымовой камере и скорость изменения температуры), а также свой адрес и результаты теста самодиагностики. Такой подход позволяет отличить неисправность в электрических цепях извещателя от необходимости профилактических работ по очищению дымовой камеры от накопившейся пыли.

Одно из достоинств данной сигнализации состоит в том, что питание и опрос всех устройств осуществляются с двух сторон, поэтому обрыв адресного шлейфа не влияет на работу системы сигнализации. ПКП также фиксирует место обрыва шлейфа и формирует соответствующее сообщение, в то время как вся система продолжает функционировать.

Еще одно достоинство состоит в том, что в данной системе предусмотрен помехоустойчивый алгоритм обработки значений контролируемого параметра. Для принятия решения о пожаре прибор использует не единичный результат измерения, а заранее определенный набор записей о состоянии контролируемой среды, интегрируя его по времени. При таком подходе скачкообразные линейной зависимостью с неизменным во времени угловым коэффициентом кратковременные помехи игнорируются, а сигнал от реального очага возгорания, характеризующийся линейной зависимостью с неизменным во времени угловым коэффициентом, фиксируется.

Преимущества:

-    возможность обнаружения очага возгорания на самом раннем этапе его возникновения (за счет настройки чувствительности для каждого извещателя);

-       надежность кольцевых шлейфов;

-       низкий уровень ложных тревог;

-       постоянный контроль работоспособности всех компонентов системы сигнализации (все устройства, подключенные к шлейфу, опрашиваются с интервалом в несколько секунд);

-       возможность установки одного извещателя в помещении;

-       неограниченность количества защищаемых помещений;

-       отсутствие оконечных устройств в адресных шлейфах;

-       возможность получения подробной инфоормации от каждого компонента системы сигнализации;

-       низкие затраты монтажные работы и техническое обслуживание.

Недостатки:

-    необходимость использовать для монтажа адресно-аналогового шлейфа сигнализации только витую пару (так как протокол обмена информацией устанавливает жесткие требования к физической среде, в которой распространяются сигналы);

-       максимальная протяженность кабеля не должна превышать 2000 м - извещатель не может быть удален от ПКП на расстояние, превышающее 1/2 длины кольцевого шлейфа;

-       высокая стоимость оборудования.

2.6 Анализ состава современных систем ОПС

Все системы ОПС, представленные на рынке в настоящее время, несмотря на различия в принципах работы, состоят их одинаковых функциональных элементов[8]. В целом эти системы включают в себя:

-    технические средства обнаружения (извещатели);

-       технические средства сбора и обработки информации (приборы приемно-контрольные, системы передачи извещений);

-       технические средства оповещения (звуковые и световые оповещатели, модемы и т. п.).

Рассмотрим более подробно каждую из составляющих системы ОПС.

2.6.1 Технические средства обнаружения

Технические средства обнаружения - это извещатели, построенные на различных физических принципах действия.

Извещатель - это устройство, формирующее определенный сигнал при изменении того или иного контролируемого параметра окружающей среды. Классификация извещателей представлена рисунке 2.1.

Рисунок 2.1 - Классификация извещателей

Охранные извещатели.

Электроконтактные извещатели - самый простой тип охранных извещателей. Они представляют собой тонкий металлический проводник (фольга, провод), специальным образом закрепленный на защищаемом предмете или конструкции. Предназначены для защиты строительных конструкций (стекла, двери, люки, ворота, некапитальные перегородки, стены) от несанкционированного проникновения через них путем разрушения.

Магнитоконтактные (контактные) извещатели предназначены для блокировки различных строительных конструкций на открывание (двери, окна, люки, ворота и т. п.). Магнитоконтактный извещатель состоит из герметизированного магнитоуправляемого контакта (геркона) и магнита в пластмассовом или металлическом немагнитном корпусе. Магнит устанавливается на подвижной (открывающейся) части строительной конструкции (полотно двери, створка окна и т, п.), а магнитоуправляемый контакт - на неподвижной (коробка двери, рама окна и т.п.). Для блокировки больших открывающихся конструкций (раздвижные и распашные ворота), имеющих значительные люфты, применяются электроконтактные извещатели типа путевых конечных выключателей.

Ударноконтактные извещатели предназначены для блокировки различных остекленных конструкций (окна, витрины, витражи и т.п.) на разбитие, Извещатели состоят из блока обработки сигнала (БОС) и от 5 до 15 датчиков разбития стекла (ДРС). Место расположения составных частей извещателей (БОС и ДРС) определяется количеством, взаимным расположением и площадью блокируемых стеклянных полотен.

Пьезоэлектрические извещатели предназначены для блокировки строительных конструкций (стены, пол, потолок и т.п.) и отдельных предметов (сейфы, металлические шкафы, банкоматы и т. п.) на разрушение. При определении количества извещателей этого типа и места их установки на защищаемой конструкции необходимо учитывать, что возможно использовать их со 100% или 75%-м охватом блокируемой площади. Площадь каждого незащищенного участка блокируемой поверхности не должна превышать 0,1 м2.

Оптико-электронные извещатели подразделяются на активные и пассивные. Активные оптико-электронные извещатели формируют тревожное извещение при изменении отраженного потока (однопозиционные извещатели) или прекращении (изменении) принимаемого потока (двухпозиционные извещатели) энергии инфракрасного излучения, вызванного движением нарушителя в зоне обнаружения. Зона обнаружения таких извещателей имеет вид «лучевого барьера», образованного одним или несколькими расположенными в вертикальной плоскости параллельными узконаправленными лучами. Зоны обнаружения разных извещателей различаются, как правило, длиной и количеством лучей. Конструктивно активные оптико-электронные извещатели, как правило, состоят из двух отдельных блоков - блока излучения (БИ) и блока приемника (БП), разнесенных на рабочее расстояние (дальность действия).

Активные оптико-электронные извещатели применяют для защиты внутренних и внешних периметров, окон, витрин и подступов к отдельным предметам (сейфам, музейным экспонатам и т.п.).

Пассивные оптико-электронные извещатели имеют наиболее широкое распространение, поскольку, с помощью специально разработанных для них оптических систем (линз Френеля), можно просто и быстро получать зоны обнаружения различной формы и размеров и использовать их для защиты помещений любой конфигурации, строительных конструкций и отдельных предметов.

Принцип действия извещателей основан на регистрации разницы между интенсивностью инфракрасного излучения, исходящего от тела человека, и фоновой температурой окружающей среды. Чувствительным элементом извещателей является пироэлектрический преобразователь (пироприемник), на котором фокусируется инфракрасное излучение с помощью зеркальной или линзовой оптической системы (последние наиболее широко распространены).

Зона обнаружения извещателя представляет собой пространственную дискретную систему, состоящую из элементарных чувствительных зон в виде лучей, расположенных в один или несколько ярусов или в виде тонких широких пластин, расположенных в вертикальной плоскости (типа «занавес»). Условно зоны обнаружения извещателей можно разделить на семь следующих видов: широкоугольная одноярусная типа «веер»; широкоугольная многоярусная; узконаправленная типа «занавес», узконаправленная типа «лучевой барьер»; панорамная одноярусная; панорамная многоярусная; конусная многоярусная.

Благодаря возможности формирования зон обнаружения различной конфигурации, пассивные инфракрасные оптико-электронные извещатели имеют универсальное применение и могут использоваться для блокировки объемов помещений, мест сосредоточения ценностей, коридоров, внутренних периметров, проходов между стеллажами, оконных и дверных проемов, полов, потолков, помещений с наличием мелких животных, складских помещений и т.п.

Емкостные извещатели предназначены для блокировки металлических шкафов, сейфов, отдельных предметов, создания защитных заграждений. Принцип действия извещателей основан на изменении электрической емкости чувствительного элемента (антенны) при приближении или касании человеком охраняемого предмета. При этом охраняемый предмет должен устанавливаться на полу с хорошим изоляционным покрытием или на изолирующей прокладке.

К одному извещателю в помещении допускается подключать несколько металлических сейфов или шкафов. Количество подключаемых предметов зависит от их емкости, конструктивных особенностей помещения и уточняется при настройке извещателя.

Звуковые (акустические) извещатели предназначены для блокировки остекленных конструкций (окон, витрин, витражей и т.п.) на разбитие. Принцип работы данных извещателей основан на бесконтактном методе акустического контроля разрушения стеклянного полотна по возникающим при его разрушении колебаниям в звуковом диапазоне частот и распространяющихся по воздуху.

При установке извещателя все участки охраняемой остекленной конструкции должны быть в пределах его прямого обозрения.

Ультразвуковые извещатели предназначены для блокировки объемов закрытых помещений, Принцип работы извещателей основан на регистрации возмущений поля упругих волн ультразвукового диапазона, создаваемого специальными излучателями, при движении в зоне обнаружения человека. Зона обнаружения извещателя имеет форму эллипсоида вращения или каплевидную форму.

Из-за низкой помехоустойчивости в настоящее время практически не используются.

Радиоволновые извещатели предназначены для защиты объемов закрытых помещений, внутренних и внешних периметров, отдельных предметов и строительных конструкций, открытых площадок. Принцип работы радиоволновых извещателей основан на регистрации возмущений электромагнитных волн СВЧ диапазона, излучаемых передатчиком и регистрируемых приемником извещателя при движении человека в зоне обнаружения. Зона обнаружения извещателя (как и у ультразвуковых извещателей) имеет форму эллипсоида вращения или каплевидную форму, Зоны обнаружения разных извещателей различаются только размерами.

Радиоволновые извещатели бывают одно и двухпозиционные. Однопозиционные извещатели применяют для защиты объемов закрытых помещений и открытых площадок. Двухпозиционные - для защиты периметров.

При выборе, установке и эксплуатации радиоволновых извещателей следует помнить об одной их особенности. Для электромагнитных волн СВЧ диапазона некоторые строительные материалы и конструкции не являются препятствием (экраном) и они свободно, с некоторым ослаблением, проникают сквозь них. Поэтому зона обнаружения радиоволнового извещателя может выходить, в некоторых случаях, за пределы охраняемого помещения, что может вызвать ложные срабатывания. К таким материалам и конструкциям относятся, например, тонкие гипсокартонные перегородки, окна, деревянные и пластиковые двери и т.п. Поэтому радиоволновые извещатели не следует ориентировать на оконные проемы, тонкие стены и перегородки, за которыми в период охраны возможно движение крупногабаритных предметов и людей. Не рекомендуется их применять на объектах, вблизи которых расположены мощные радиопередающие средства.

Комбинированные извещатели представляют собой сочетание двух извещателей, построенных на разных физических принципах обнаружения, объединенных конструктивно и схемно в одном корпусе. Причем схемно они объединены по схеме «и», т. е. только при срабатывании обоих извещателей формируется тревожные извещение. Наиболее широко распространена комбинация инфракрасного пассивного и радиоволнового извещателей.

Комбинированные охранные извещатели обладают очень высокой помехоустойчивостью и используются для защиты помещений объектов со сложной помеховой обстановкой, где применение извещателей других типов невозможно или неэффективно.

Совмещенные извещатели представляют собой два извещателя, построенных на разных физических принципах обнаружения, объединенных конструктивно в одном корпусе. Каждый извещатель работает независимо от другого и имеет свою зону обнаружения и свой собственный выход для подключения к шлейфу сигнализации. Наиболее широко распространена комбинация инфракрасных пассивных и звуковых извещателей. Встречаются и другие комбинации.

Извещатели тревожной сигнализации предназначены для ручной или автоматической подачи тревожного извещения на внутренний пульт охраны объекта или в органы внутренних дел в случаях возможного преступного нападения на сотрудников, клиентов или посетителей объекта.

В качестве извещателей тревожной сигнализации используются различные кнопки и педали ручного и ножного действия на основе магнито- и электроконтактных извещателей. Как правило, такие извещатели имеют фиксацию в нажатом состоянии и возврат в исходное положение возможен только с помощью ключа.

В тех же целях разработаны и применяются специальные мини-системы тревожной сигнализации, работающие по радиоканалу. В их состав входит приемник, подключаемый к прибору приемно-контрольному или контрольной панели, и несколько носимых брелоков-передатчиков для беспроводной передачи тревожных извещений. В состав некоторых брелоков входит датчик падения. Дальность действия таких систем составляет от нескольких десятков до нескольких сотен метров.

Особое место среди извещателей тревожной сигнализации занимают извещатели-ловушки. Они предназначены для подачи тревожного извещения при попытке хищения денег или ограбления охраняемого объекта независимо от действий персонала. Они представляют собой имитацию пачки денег в банковской упаковке объемом 100 купюр, в которую вмонтирован магнит, а в специальную подставку, на которой располагается пачка, магнитный датчик (геркон).

При изъятии (перемещении) имитационной пачки денег с подставки происходит размыкание контактов магнитного датчика и на пульт охраны объекта поступает тревожное извещение. Существуют аналогичные извещатели-ловушки, куда совместно с магнитом встроен специальный патрон, содержащий цветной (оранжевый) дым, объемом 5 м2 Дымовая композиция распыляется с временной задержкой (3 мин.) после срабатывания магнитного датчика.

Пожарные извещатели.

Пожарный извещатель - устройство для формирования сигнала о пожаре. Использование термина «датчик» является неправильным, так как датчик - это часть извещателя. Несмотря на это, термин «датчик» используется во многих отраслевых нормах, в значении «извещатель».

Условное обозначение пожарных извещателей должно состоять из следующих элементов: ИП Х1Х2Х3-Х4-Х5.

Аббревиатура ИП определяет наименование «извещатель пожарный». Элемент Х1 - обозначает контролируемый признак пожара; вместо Х1 приводят одно из следующих цифровых обозначений:

- тепловой;

- дымовой;

- пламени;

- газовый;

- ручной;

…8 - резерв;

- при контроле других признаков пожара.

Элемент Х2Х3 обозначает принцип действия ПИ; вместо Х2Х3 приводят одно из следующих цифровых обозначений:

- с использованием зависимости электрического сопротивления элементов от температуры;

- с использованием термо-ЭДС;

- с использованием линейного расширения;

- с использованием плавких или сгораемых вставок;

05 - с использованием зависимости магнитной индукции от температуры;

06 - с использованием эффекта Холла;

- с использованием объемного расширения (жидкости, газа);

- с использованием сегнетоэлектриков;

- с использованием зависимости модуля упругости от температуры;

- с использованием резонансно-акустических методов контроля температуры;

- радиоизотопный;

- оптический;

- электроиндукционный;

- с использованием эффекта «памяти формы»;

…28 - резерв;

- ультрафиолетовый;

- инфракрасный;

- термобарометрический;

- с использованием материалов, изменяющих оптическую проводимость в зависимости от температуры;

- аэроионный;

- термошумовой;

- при использовании других принципов действия.

Элемент Х4 обозначает порядковый номер разработки извещателя данного типа.

Элемент Х5 обозначает класс извещателя.

Автоматические пожарные извещатели в зависимости от возможности их повторного включения после срабатывания делятся на следующие типы:

-    возвратные извещатели с возможностью повторного включения - извещатели, которые из состояния пожарной тревоги могут без замены каких либо узлов снова вернуться в состояние контроля, если только исчезли факторы, приведшие к их срабатыванию. Они подразделяются на типы:

-       извещатели с автоматическим повторным включением - извещатели, которые после срабатывания самостоятельно переключаются в состояние контроля;

-       извещатели с дистанционным повторным включением - извещатели, которые при помощи дистанционно подаваемой команды могут быть переведены в состояние контроля;

-       извещатели с ручным включением - извещатели, которые при помощи ручного переключения на самом извещателе могут быть переведены в состояние контроля;

-       извещатели со сменными элементами - извещатели, которые после срабатывания могут быть переведены в состояние контроля лишь путем замены некоторых элементов;

-       извещатели без возможности повторного включения (без заменяемых элементов) - извещатели, которые после срабатывания больше не могут быть переведены в состояние контроля.

Автоматические пожарные извещатели по типу передачи сигналов делятся:

-    двухрежимные извещатели с одним выходом для передачи сигнала как об отсутствии так и наличии признаков пожара;

-       многорежимные извещатели с одним выходом для передачи ограниченного количества (более двух) типов сигналов о состоянии покоя, пожарной тревоги или других возможных состояний;

-       аналоговые извещатели, которые предназначены для передачи сигнала о величине значения контролируемого ними признака пожара, или аналогового/цифрового сигнала, и который не является прямым сигналом пожарной тревоги.

Тепловые извещатели

Тепловые извещатели применяются, если на начальных стадиях пожара выделяется значительное количество теплоты, например в складах горюче-смазочных материалов. Либо в случаях, когда применение других извещателей невозможно.

Применение в административно - бытовых помещениях запрещено!

Поле наибольшей температуры располагается на расстоянии 10...23 см от потолка. Поэтому именно в этой области желательно располагать теплочувствительный элемент извещателя. Тепловой извещатель, расположенный под потолком на высоте шести метров над очагом пожара сработает при тепловыделении пожара 420 кВт, а на высоте 10 метров - при 1,46 МВт.

Точечные тепловые извещатели

Точечный тепловой извещатель, реагирует на факторы пожара в компактной зоне. Пример точечного теплового извещателя изображен на рисунке 2.2.

Рисунок 2.2 - Точечный тепловой пожарный извещатель

Многоточечные тепловые извещатели

Тепловые многоточечные извещатели - это автоматические извещатели, чувствительные элементы которых представляют собой совокупность точечных сенсоров дискретно расположенных на протяжении линии, пример многоточечного теплового извещателя представлен на рисунке 2.3. Шаг их установки определяется требованиями нормативных документов и техническими характеристиками, указываемыми в технической документации на конкретное изделие.

Рисунок 2.3 - Извещатель тепловой взрывозащищенный многоточечный ИП 102-2х2

Линейный тепловой извещатель (термокабель)

Существует несколько типов линейных тепловых пожарных извещателей, конструктивно отличающихся друг от друга:

полупроводниковый - линейный тепловой пожарный извещатель, у которого в качестве сенсора температуры используется покрытие проводов веществом, имеющим отрицательный температурный коэффициент. Данный вид термокабеля работает только в комплекте с электронным управляющим блоком. При воздействии температуры на любой участок термокабеля изменяется сопротивление в точке воздействия. С помощью управляющего блока можно задать разные пороги температурного срабатывания;

механический - качестве сенсора температуры данного извещателя используется герметичная металлическая трубка, заполненная газом, а также датчик давления, подключенный к электронному блоку управления. При воздействии температуры на любой участок сенсорной трубки изменяется внутреннее давление газа, значение которого регистрируется электронным блоком. Данный тип линейного теплового пожарного извещателя многоразового действия. Длина рабочей части металлической трубки сенсора имеет ограничение по длине до 300 метров:

электромеханический - линейный тепловой пожарный извещатель, у которого в качестве сенсора температуры используется термочувствительный материал, нанесенный на два механически напряженных провода (витая пара), Под воздействием температуры термочувствительный слой размягчается, и два проводника накоротко замыкаются.

Один из видов линейных тепловых извещателей показан на рисунке 2.4.

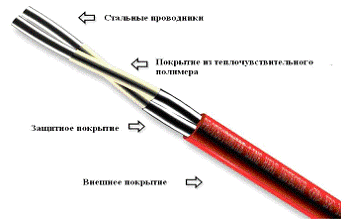

Рисунок 2.4 - Линейный тепловой извещатель (термокабель)

Дымовые извещатели

Дымовые извещатели - извещатели, реагирующие на продукты горения, способные воздействовать на поглощающую или рассеивающую способность излучения в инфракрасном, ультрафиолетовом или видимом диапазонах спектра. Пример дымового извещателя изображен на рисунке 2.5.

Рисунок 2.5 - Дымовой извещатель'

Дымовые извещатели могут быть точечными, линейными, аспирационными и автономными.

Признак, на который реагируют дымовые извещатели - дым. Наиболее распространенный тип извещателя. При защите системой пожарной сигнализации административно-бытовых помещений необходимо использовать только дымовые извещатели. Использование других типов извещателей в административно-бытовых помещениях запрещено. Количество извещателей, защищающих помещение зависит от размеров помещения, типа извещателя, наличие систем (пожаротушения, дымоудаления, блокировки оборудования) которыми управляет пожарная сигнализация.

До 70% пожаров возникает из тепловых микроочагов, развивающихся в условиях с недостаточным доступом к ним кислорода. Такое развитие очага, сопровождающееся выделением продуктов горения и протекающее в течение нескольких часов, характерно для целлюлозосодержащих материалов. Обнаруживать подобные очаги наиболее эффективно регистрацией продуктов горения в небольших концентрациях. Это позволяют делать дымовые или газовые извещатели.

Оптические извещатели

Дымовые извещатели, использующие оптические средства обнаружения, реагируют по-разному на дым разных цветов. В настоящее время производители предоставляют ограниченную информацию о реакции дымовых извещателей в технических характеристиках. Информация о реакции извещателя включает только номинальные значения реакции (чувствительности) на серый дым, а не чёрный. Часто указывается диапазон чувствительности вместо точного значения.

Точечные дымовой извещатели

Точечный извещатель реагирует на факторы пожара в компактной зоне. Принцип действия точечных оптических извещателей основан на рассеивании серым дымом инфракрасного излучения. Хорошо реагируют на серый дым, выделяющийся при тлении на ранних стадиях пожара. Плохо реагирует на чёрный дым, поглощающий инфракрасное излучение.

Для периодического обслуживания извещателей необходимо разъемное соединение, так называемая «розетка» с четырьмя контактами, к которой подключается дымовой извещатель. Для контроля отключения датчика от шлейфа существуют два отрицательных контакта, которые замыкаются при установки извещателя в розетку.

Во всех точечных дымовых оптических пожарных извещателях ИП 212-ХХ по классификации НПБ 76-98 используется эффект диффузного рассеивания излучения светодиода на частицах дыма. Светодиод располагается таким образом, чтобы исключить прямое попадание его излучения на фотодиод. При появлении частиц дыма часть излучения отражается от них и попадает на фотодиод. Для защиты от внешнего света оптопара - светодиод и фотодиод, размещаются в дымовой камере из пластика чёрного цвета.

Экспериментальные исследования показали, что время обнаружения тестового очага пожара при расположении дымовых извещателей на расстоянии 0,3 м от потолка возрастает в 2…5 раз. А при установке извещателя на расстоянии 1 м от перекрытия можно прогнозировать увеличение времени определения пожара уже в 10…15 раз.

Когда разрабатывались первые советские оптические дымовые извещатели, не было специализированной элементной базы, стандартных светодиодов и фотодиодов. В дымовом фотоэлектрическом извещателе ИДФ-1М в качестве оптопары использовались лампа накаливания типа СГ24-1,2 и фоторезистор типа ФСК-Г1. Это определяло низкие технические характеристики извещателя ИДФ-1М и слабую защиту от внешних воздействий: инерционность срабатывания при оптической плотности 15 - 20 %/м составляла 30 с, напряжение питания 27±0,5 В, ток потребления более 50 мА, масса 0,6 кг, фоновая освещенность до 500 лк, скорость воздушного потока до 6 м/с.

В комбинированном дымо-тепловом извещателе ДИП-1 были применены светодиод и фотодиод, причем расположенные в вертикальной плоскости. Использовалось уже не непрерывное излучение, а импульсное: длительность 30 мкс, частота 300 Гц. Для защиты от помех было применено синхронное детектирование, т.е. вход усилителя был открыт только во время излучения светодиода. Это обеспечило более высокую защиту от помех, чем в извещателе ИДФ-1М и значительно улучшило характеристики извещателя: инерционность снизилась до 5 с при оптической плотности 10%/м, т.е. в 2 раза меньшей, масса снизилась в 2 раза, допустимая фоновая освещенность увеличилась в 20 раз, до 10000 лк, допустимая скорость воздушного потока увеличилась до 10 м/с. В режиме "Пожар" включался светодиодный индикатор красного цвета. Для передачи сигнала тревоги в извещателях ДИП-1 и ИДФ-1М использовалось реле, что определяло значительные токи потребления: более 40 мА в дежурном режиме и более 80 мА в тревоге, при напряжении питания 24±2,4 В и необходимости использования раздельных сигнальных цепей и цепей питания.

Линейный дымовой извещатель

Линейный дымовой двухкомпонентный извещатель, представленный на рисунке 2.6, состоит из блока приемника и блока излучателя (либо одного блока приемника-излучателя и отражателя) реагирует на появление дыма между блоком приемника и излучателя.

Рисунок 2.6 - Линейный дымовой извещатель

Устройство линейных дымовых пожарных извещателей основано на принципе ослабления электромагнитного потока между разнесенными в пространстве источником излучения и фотоприемником под воздействием частиц дыма. Прибор такого типа состоит из двух блоков, один из которых содержит источник оптического излучения, а другой - фотоприемник. Оба блока располагают на одной геометрической оси в зоне прямой видимости.

Особенностью всех линейных дымовых извещателей является функция самотестирования с передачей сигнала «Неисправность» приемно-контрольному прибору. Из-за этой особенности правильным является применение только в знакопеременных шлейфах. Включение линейных извещателей в знакопостоянные шлейфы ведет к блокировке сигналом «Неисправность» сигнала «Пожар», что противоречит НПБ 75.

В один из первых советских линейных извещателей имел название ДОП-1 и использовал в качестве источника света лампу накаливания СГ-24-1,2. В качестве фотоприемника использовался германиевый фотодиод. Извещатель состоял из приемно-передающего блока, служащего для излучения и приема светового луча, и светоотражателя, устанавливаемого перпендикулярно направленному световому лучу на требуемом расстоянии. Номинальное расстояние между приемно-передающим блоком и отражателем 2,5±0,1 м.

Устройство фотолучевое ФЭУП-М советского производства состояло из излучателя и фотоприёмника инфракрасного луча.

Аспирационный дымовой извещатель

Аспирационный дымлвлй извещатель, изображенный на рисунке 2.7, использует принудительный отбор воздуха из защищаемого объёма с мониторингом ультрачувствительными лазерными дымовыми извещателями обеспечивает сверхраннее обнаружение критической ситуации. Аспирационные дымовые пожарные извещатели позволяют защитить объекты, в которых невозможно непосредственно разместить пожарный извещатель.

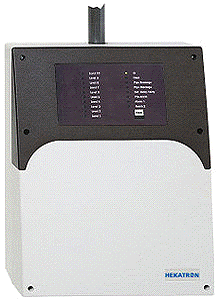

Рисунок 2.7 - Аспирационный дымовой извещатель

Пожарный аспирационный извещатель применим в помещениях архивов, музеев, складов, серверных, коммутаторных помещений электронных узлов связи, центров управления, «чистых» производственных зон, больничных помещений с высокотехнологичным диагностическим оборудованием, телевизионных центров и радиовещательных станций, компьютерных залов и других помещений с дорогостоящим оборудованием. То есть для наиболее важных помещений, где хранятся материальные ценности или где огромны средства, вложенные в оборудование, либо где велик ущерб от остановки производства или прерывания функционирования, либо велика упущенная выгода от потери информации. На таких объектах крайне важно достоверно обнаружить и ликвидировать очаг на самой ранней стадии развития, на этапе тления - задолго до появления открытого огня, либо при возникновении перегрева отдельных компонент электронного устройства. При этом, учитывая, что такие зоны обычно оснащены системой контроля температуры и влажности, в них производится фильтрация воздуха, имеется возможность значительно увеличить чувствительность пожарного извещателя, избежав при этом ложных срабатываний.

Недостатком аспирационных извещателей является их высокая стоимость.

Радиоизотопный извещатель

Радиоизотопный извещатель - это дымовой пожарный извещатель, который срабатывает вследствие воздействия продуктов горения на ионизационный ток внутренней рабочей камеры извещателя Пример радиоизотопного извещателя изображен на рисунке 2.8.

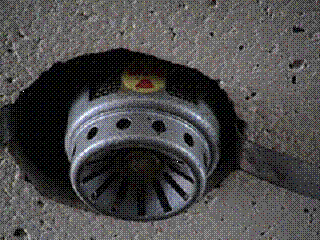

Рисунок 2.8 - Радиозотопный извещатель

Извещатели пламени

Извещатель пламени - извещатель, реагирующий на электромагнитное излучение пламени или тлеющего очага. Пример извещателя пламени изображен на рисунке 2.9.

Рисунок 2.9 - Извещатель пламени

Извещатели пламени применяются, как правило, для защиты зон, где необходима высокая эффективность обнаружения, поскольку обнаружение пожара извещателями пламени происходит в начальной фазе пожара, когда температура в помещении ещё далека от значений, при которых срабатывают тепловые пожарные извещатели. Извещатели пламени обеспечивают возможность защиты зон со значительным теплообменом и открытых площадок, где невозможно применение тепловых и дымовых извещателей. Извещатели пламени применяются для организации контроля наличия перегретых поверхностей агрегатов при авариях, например, для обнаружения пожара в салоне автомобиля, под обшивкой агрегата, контроля наличия твердых фрагментов перегретого топлива на транспортере.

Ручные извещатели

Ручной извещатель - устройство, предназначенное для ручного включения сигнала пожарной тревоги в системах пожарной сигнализации и пожаротушения. Ручные пожарные извещатели следует устанавливать на высоте 1,5 м от уровня земли или пола. Освещенность в месте установки ручного пожарного извещателя должна быть не менее 50 Лк.

Ручные пожарные извещатели должны устанавливаться на путях эвакуации в местах, доступных для их включения при возникновении пожара.

В сооружениях для наземного хранения легковоспламеняющихся и горючих жидкостей ручные извещатели устанавливаются на обваловке.

Выбор пожарных извещателей, разрешенных к применению на территории Российской Федерации позволяет проектировать системы пожарной сигнализации, учитывая характеристики защищаемых помещений объекта, а также материальные возможности и пожелания заказчика. В таблице 1.2 приведены основные технические характеристики наиболее часто применяемых пожарных извещателей.

Таблица 2. 1 - Основные технические характеристики извещателей пожарных

Модель	Страна-производитель	Принцип действия	Порог срабатывания	Инерционность срабатывания, с	Питание В/мА	Диапазон раб. температур, С
Тепловые ПИ
ИП 101-1А	Россия	Тепловой мгновенный	50…100	60	10…25 / 0.05	-30…+100
ИП 101-2	Россия	Тепловой макс. диф.	54…56	60	24 / 0.3	-40…+70
ИП 103-2	Россия	Тепловой мгновенный	54…78	80…100	22…65 / 1	-40…+50
ИП 103-4/1	Россия	Тепловой мгновенный	60…70	120	12…30 / 150	-30…+50
ИП 105	Беларусь	Тепловой максимальный	60…70	120	12…30 / 0.03	-50…+50
Дымовые ПИ
ДИП-3	Россия	Дымовой оптический	0,05…0,5 Дб/м	5	24 / 0.5	-30…+70
ДИП-34а	Россия	Дымовой оптический	0,05…0,2 Дб/м	10	8…28 /0.6	-10…+50
ИП 212-41М	Россия	Дымовой оптический	0,05…0,2 Дб/м	5	9…28 / 0.5	-10…+50
ИП 212-5М	Беларусь	Дымовой оптический	0,05…0,2 Дб/м	5	16…24 / 0.5	-30…+60
ИП 212-34 (ДИП34)	Россия	Дымовой оптический	0,05…0,2 Дб/м	10	12…28 / 0.12	0…+50
Ручные ПИ	ИПР	Россия	Поворот ручки	-	-	18…24 / 18
-50…+50	ИПР-К	Россия	Нажатием на пластину	-	-	18…24 / 18
-40…+55	ИПР-3СУ	Россия	Нажатием на кнопку	-	-	9…28 / 30
-40…+60	ИПР АС-05	Россия	Нажатием на кнопку	-	-	16…28 / 0.4
-50…+50



.6.2 Анализ технических средства сбора и обработки информации в составе системы ОПС

К техническим средствам сбора и обработки информации относятся следующие виды приборов:

-    приемно-контрольные;

-       контрольные панели;

-       сигнально-пусковые устройства;

-       системы передачи извещений.

Они предназначены для непрерывного сбора информации от технических средств обнаружения (извещателей), включенных в шлейфы сигнализации, анализа тревожной ситуации на объекте и ее отображения, управления местными световыми и звуковыми оповещателями, индикаторами и другими устройствами (реле, модем, передатчик), а также формирования и передачи извещений о состоянии объекта на центральный пост или пульт централизованного наблюдения, Они же обеспечивают сдачу под охрану и снятие объекта (помещения) с охраны по принятой тактике, а также в ряде случаев электропитание извещателей.

Классификация приемно-контрольных приборовов по информационной емкости (количеству контролируемых шлейфов сигнализации - ШС) и информативности изображена на рисунке 2.10.

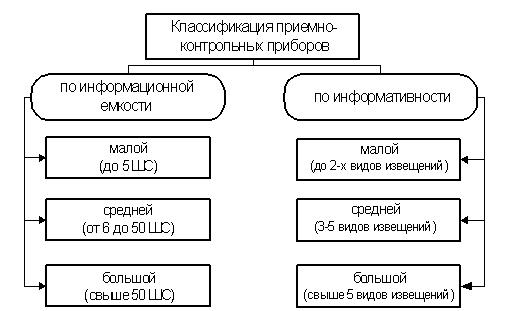

Рисунок 2.10 - Классификация приемно-контрольных приборов

Классификация систем передаче извещений представлена на рисунке 2.11.

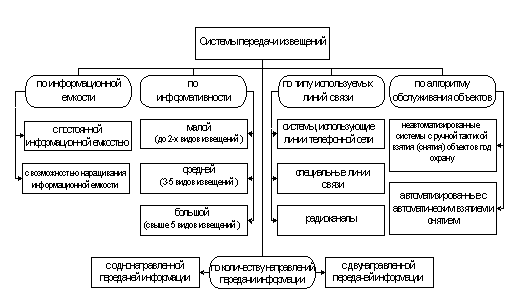

Рисунок 2.11 - Классификация систем передачи извещений

По способу отображения поступающей на пульт централизованного наблюдения информации системы передачи извещений подразделяются на системы с индивидуальным или групповым отображением информации в виде световых и звуковых сигналов, с отображением информации на дисплее с применением устройств обработки и накопления базы данных.

Контрольные панели по основным решаемым задачам соответствуют отечественным приборам приемно-контрольным. Уточним также понятия зоны охраны (термин, применяемый в иностранной литературе) и шлейфа сигнализации, используемого в отечественной литературе.

Сравнивая данные, представленные в таблицах, о продукции различных представителей можно сделать вывод о том, что продукция, выпускаемая под торговой маркой КОДОС, является наиболее оптимальным выбором для построения системы ОПС, так как она имеет хорошее отношение цена/качество и отвечает современным российским и международным стандартам. Рассмотрим более подробно состав и принцип работы системы ОПС, использующей технические средства сбора и обработки информации марки КОДОС.

К техническим средствам сбора и обработки информации относятся приборы приемно-контрольные, контрольные панели, сигнально-пусковые устройства, системы передачи извещений и т.п. Они предназначены для непрерывного сбора информации от технических средств обнаружения (извещателей), включенных в шлейфы сигнализации, анализа тревожной ситуации на объекте и ее отображения, управления местными световыми и звуковыми оповещателями, индикаторами и другими устройствами (реле, модем, передатчик и т. п.), а также формирования и передачи извещений о состоянии объекта на центральный пост или пульт централизованного наблюдения, Они же обеспечивают сдачу под охрану и снятие объекта (помещения) с охраны по принятой тактике, а также в ряде случаев электропитание извещателей.

Шлейф сигнализации - это электрическая цепь, соединяющая выходные цепи извещателей, включающая в себя вспомогательные элементы (диоды, резисторы и т. п.), соединительные провода и коробки и предназначенная для выдачи извещений о проникновении, попытке проникновения, пожаре, неисправности, а в некоторых случаях и для подачи электропитания на извещатели.

Зона - это часть охраняемого объекта, контролируемая одним или несколькими шлейфами сигнализации. Поэтому термин "зона", используемый в описаниях зарубежной аппаратуры, является в данном случае синонимом термина "шлейф сигнализации".

Приборы приемно-контрольные классифицируются по информационной емкости (количеству контролируемых шлейфом сигнализации) на приборы малой (до 5 ШС), средней (от 6 до 50 ШС) и большой (свыше 50 ШС) информационной емкости. По информативности приборы могут быть малой (до 2-х видов извещений), средней (от 3 до 5 видов) и большой (свыше 5 видов) информативности.

Приборы приемно-контрольные (ППК) и контрольные панели (КП) являются основными элементами, формирующими на объекте информационно-аналитическую систему охранной, пожарной или охранно-пожарной сигнализации. Такие системы могут быть автономными или централизованными. При централизованной охране объектовый комплекс технических средств, формируемый одним или несколькими ППК (КП), образует объектовую подсистему охранно-пожарной сигнализации, которая с помощью системы передачи извещений (СПИ) передает в заданном виде информацию о состоянии объекта на пульт централизованного наблюдения (ПЦН), размещаемый в центре приема извещений о тревоге (пункте централизованной охраны - ПЦО). Информация, формируемая ППК или КП при автономной и централизованной охране, передается сотрудникам специальных служб обеспечения охраны объекта, на которых возложены функции реагирования на тревожные извещения, поступающие с объекта.

В таблице 2.1 представлены основные характеристики приборов приемно-контрольных доступных на российском рынке.

Таблица 2.1 - Основные характеристики приборов приемно-контрольных

Модель	Количество зон	Основные характеристики	Цена, руб.
Гранит-8Л	8	- Передача сигналов тревоги на ПЦН осуществляется через городскую телефонную сеть и/или по голосовому каналу сотовой связи стандарта GSM. - SMS-уведомление на сотовый телефон владельца о событиях на объекте (для GSM-терминала), отправляется только после доставки извещения на ПЦН и носит вспомогательный характер. - Режимы работы и используемые прибором электронные ключи управления задаются при программировании настроек прибора на АРМ администратора системы "ЛАВИНА". - Режим "Тихая тревога" для второго охранного шлейфа (ШС2). - Возможность передачи извещений "Тревога", "Внимание", "Пожар" и "Неисправность" размыканием контактов реле "ПЦН1" и "ПЦН2" или организации автономной работы прибора. - 8 шлейфов сигнализации (ШС) с функциями охранных или пожарных.	2000
Радуга-4А	64	- Управление установками газового, аэрозольного, порошкового пожаротушения, установками дымоудаления, управления световыми и звуковыми оповещателями. Контролирует состояние 1 шлейфа сигнализации (ШС) и 4 шлейфов датчиков состояния, передачи извещений на ПЦН, контроль исправности шлейфов, цепей управления и пуска. - Контроль до 64 адресных зон и формирование команд на исполнительные устройства, сигналов на пульт централизованного наблюдения и устройства пожарной автоматики. - Полностью соответствует требованиям по организации автоматического пожаротушения. - Максимальное количество активных извещателей, подключаемых к прибору, определяется их энергопотреблением и может составлять от 250 до 750 шт.	6890
КОДОС А-20	200	- Автоматическое определение подключенных адресных блоков - Защита настроек системы паролями - Объединение в разделы зон и каналов управления - Отложенное срабатывание зоны и отложенная постановка зоны на охрану - Управление исполнительными устройствами - Объединение зон в группы и конфигурирование зон, управляющих каналами - Постановка/снятие с охраны разделов - Обновление микропрограммы - Включение сирены и передача сигнала тревоги на Пульт Центрального Наблюдения - Возможность работы в автономном режиме, либо в режиме связи с компьютером	12000

На основании данных, представленных в таблице 2.1 можно сказать, что оборудование НПК «СоюзСпецАвтоматика», выпускаемая под торговой маркой КОДОС, на сегодняшний день является наиболее выгодной основой для построения системы охранно-пожарной сигнализации предприятия. Прибор КОДОС А-20 имеет достаточное количество зон для построения системы ОПС предприятия, рассматриваемого а данной работе.

2.7 Выводы

В главе были рассмотрены основные принципы построения систем охранно-пожарной сигнализации, проведен анализ существующих элементов систем ОПС. На основании этого можно сделать следующие выводы:

1.   Существуют различные виды систем ОПС, но наиболее современной являются адресные системы.

2.      Существует множество готовых средств сбора и обработки информации, отличающихся друг от друга по множеству параметров.

.        Оборудование НПК «СоюзСпецАвтоматика», выпускаемая под торговой маркой КОДОС, на сегодняшний день является наиболее выгодной основой для построения системы охранно-пожарной сигнализации предприятия.

.        Оборудование КОДОС идеально подходит для создания УМК для кафедры защиты информации.

3. СОДЕРЖАНИЕ УМК «ПОСТРОЕНИЕ СИСТЕМ ОХРАННО-ПОЖАРНОЙ СИГНАЛИЗАЦИИ НА БАЗЕ ОБОРУДОВАНИЯ НПК «СОЮЗСПЕЦАВТОМАТИКА»

3.1 Учебная рабочая программа дисциплины

Программа освоения учебного материала, соответствует требованиям государственного образовательного стандарта высшего профессионального образования и соответствует специфике подготовки студентов по специальности.

Учебная рабочая программа дисциплины является обязательной составной частью основной образовательной программы и разрабатывается на основе примерной программы учебной дисциплины, разработанной соответствующим Учебно-методическим объединением (УМО) и утвержденной Министерством образования и науки РФ (при отсутствии примерной программы - на основе ГОС по направлению (специальности)).

Оформление учебной рабочей программы выполняется в соответствии с требованиями Министерства образования РФ, требованиями, предъявленными в Положении о планировании, подготовке к внутривузовскому изданию и распространении учебно-методической литературы.

Учебная рабочая программа содержит:

Индивидуальное задание: подготовить реферат о перспективах развития систем охранно-пожарной сигнализации и их применения в интересах защиты объектов информатизации и автоматизированных систем.

Цель занятия:

. Изучить назначение, физическую структуру, функции и условия использования систем охранно-пожарной сигнализации.

. Изучить свойства, эксплуатационные характеристики оборудования НПК «СОЮЗСПЕЦАВТОМАТИКА».

. Изучить основы построения систем охранно-пожарной сигнализации на объекте.

. Научиться настраивать системы охранно-пожарной сигнализации на базе оборудования НПК «СОЮЗСПЕЦАВТОМАТИКА».

Учебные вопросы

1. Функции, состав и принцип работы системы охранно-пожарной сигнализации на базе прибора приемно-контрольного охранно-пожарного «КОДОС А-20»

2. Проектировка физической структуры ОПС.

3. Настройка системы ОПС с помощью прибора ППКОП «КОДОС А-20»

3.2 Функции, состав и принцип работы системы охранно-пожарной сигнализации на базе прибора приемно-контрольного охранно-пожарного «КОДОС А-20»

Прибор приемо-контрольный охранно-пожарный (ППКОП) «КОДОС А-20» (далее - прибор А-20, панель А-20, пульт А-20 ), представленный на рисунке 3.1, предназначен для обнаружения появления признаков нарушителя на охраняемом объекте и подачи извещения о тревоге для принятия мер по задержанию нарушителя, а также для обнаружения пожара и подачи извещения о тревоге для принятия необходимых мер (включения, в том числе автоматического, системы пожаротушения, эвакуации персонала и т.д.).

Рисунок 3.1 - Прибор приемо-контрольный охранно-пожарный
«КОДОС А-20»

Основные функции системы охранно-пожарной сигнализации:

а) регистрация, обработка и передача на центральный пункт наблюдения информации от шлейфов охранной и пожарной сигнализации;

б) управление по заданным алгоритмам исполнительными устройствами систем пожаротушения и дымоудаления, а также оповещения и эвакуации;

в) в случае работы в составе интегрированных комплексов - формирование управляющих сигналов для других систем безопасности (например, на включение камер видеонаблюдения, блокирования или разблокирования исполнительных устройств системы контроля и управления доступом и др.).

Центральным модулем управления Системой является прибор «КОДОС А-20», который имеет двухпроводную линию связи с периферийным оборудованием (адресную линию), к которой, в свою очередь, подключаются адресные блоки различных типов. Каждый адресный блок имеет аппаратный адрес, служащий для идентификации устройства в Системе. Адресные блоки контролируют охранные (пожарные) зоны через шлейфы сигнализации, управляют исполнительными устройствами через каналы управления, причем каждому входу сигнального адресного блока (см. ниже) ставится в соответствие одна охраняемая зона, каждому выходу адресного блока управления ставится в соответствие исполнительное устройство.

Прибор А-20 поочередно опрашивает адресные блоки, получая от них информацию о состоянии шлейфов (и, соответственно, зон и каналов), отображает ее в удобном для оператора виде, по заданным алгоритмам управляет исполнительными устройствами.

Система осуществляет контроль четырех состояний («Норма», «Тревога», «Короткое замыкание» и «Обрыв») как пожарных, так и охранных шлейфов, которые, в свою очередь, контролируют один или несколько датчиков, в зависимости от пожарных норм и токопотребления датчиков. В Системе используются адресные блоки следующих типов:

а) сигнальные адресные блоки:

-    «КОДОС А-06/2» (контролирует две пожарные зоны),

-       «КОДОС А-06/8» (контролирует восемь пожарных зон);

-       «КОДОС А-07/4» (контролирует четыре охранные зоны);

-       «КОДОС А-07/8» (контролирует восемь охранных зон);

-       «КОДОС А-09» (контролирует два ручных пожарных извещателя (ИПР-3СУ));

б) командные адресные блоки - «КОДОС АКП» (предназначен для ввода команд управления в Систему);

в) адресные блоки управления «КОДОС А-08» различных модификаций (каждый для включения / выключения двух исполнительных устройств):

-    «КОДОС А-08»;

-       «КОДОС А-08/24»,

-       «КОДОС А-08/220»;

-       «КОДОС А-08/220А».

Питание адресных блоков осуществляется преимущественно по адресной линии связи.

К сигнальным адресным блокам подключаются пожарные или охранные извещатели (датчики). В качестве пожарных извещателей в ОПС на базе прибора А-20 могут использоваться любые двухпроводные пожарные извещатели с питанием от сигнальной линии, принцип срабатывания которых основана дискретном уменьшении внутреннего сопротивления до величины, не превышающей некоторого порогового значения (например, ИП212-46, ДИП-3 и др.). К адресному блоку «КОДОС А-09» подключаются ручные пожарные извещатели типа ИПР-3СУ. В качестве охранных извещателей применяются любые датчики типа «сухой контакт».

К адресным блокам управления подключаются исполнительные устройства. Такими устройствами могут быть световые и звуковые устройства оповещения (например, табло и сирены), устройства дымоудаления и пожаротушения, системы оповещения и управления эвакуацией (СОУЭ). Питание исполнительных устройств может осуществляться как от источников постоянного тока с напряжением до 30 В, так и от источников переменного тока с напряжением 24 … 265 В.

Для питания адресных блоков «КОДОС А-08», «КОДОС А-08/220А» и «КОДОС А-08/24» используются внешние источники питания, что позволяет исключить возможность сброса управляющего сигнала при обрыве линии связи с прибором «КОДОС А-20».

Командный адресный блок «КОДОС АКП» позволяет поставить на охрану (снять с охраны) зоны Системы, объединенные в разделы, а также снять состояние тревоги, возникшее в разделе путем ввода пользователем кода соответствующей команды с клавиатуры блока.

Кроме адресной линии к прибору А-20 предусмотрено подключение сирены (для оповещения сотрудников охраны о возникновении в Системе тревожного события), выносных модулей индикации «КОДОС МИ-50», пример изображен на рисунке 3.2, предназначенных для отображения состояния зон и каналов Системы, и считывателей постановки на охрану и снятия с охраны серии «КОДОС RD» (RD-1100, RD-1030, RD-1040). При установленных считывателях постановка зон Системы на охрану и снятие их с охраны возможны при помощи кодоносителей - электронных карт различных типов (например, типов HID, PHILIPS MIFARE и др.), подносимых к соответствующим считывателям. Считыватели постановки на охрану (снятия с охраны) могут также подключаться и к модулям индикации, дублируя функции считывателей, подключенных непосредственно к прибору А-20.

Рисунок 3.2 - Модуль индикации КОДОС МИ-50

Для передачи на пульт централизованного наблюдения (ПЦН) вневедомственной охраны МВД извещения о возникновении в системе ОПС тревожного события предусмотрено подключение к прибору А-20 оконечного устройства системы передачи извещений (УО СПИ).

Управление системой ОПС может осуществляться как с клавиатуры прибора А-20, так и дистанционным способом. Для этого предусмотрена возможность подключения прибора А-20 к персональному компьютеру (ПК). Управление с ПК позволяет упростить интерфейс взаимодействия с Системой, а также предоставляет возможность ее интеграции, в случае необходимости, с другими системами безопасности. Для работы системы ОПС под управлением ПК разработано оригинальное программное обеспечение «КОДОС-ОПС».

Подключение прибора А-20 к ПК может осуществляться несколькими способами:

) напрямую к ПК или через адаптеры «КОДОС АД-01»; в этих случаях связь осуществляется по протоколам RS-232 или RS-485;

) при помощи сетевого контроллера «КОДОС СК-Е», который позволяет управлять Системой через сеть Ethernet или (при наличии в ЛВС выхода в глобальную сеть) посредством Интернета, изображенный на рисунке 3.14.

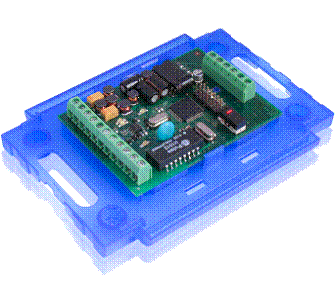

Рисунок 3.3 - Сетевой контроллер «КОДОС СК-Е»

Адресные блоки «КОДОС А-06/2» и «КОДОС А-06/8» предназначены для контроля состояния пожарных шлейфов («КЗ», «Тревога», «Норма», «Обрыв»), подключенных к токопотребляющим пожарным извещателям типа ИП212-46, ДИП-3, «Пульсар» и передачи информации в линию связи c прибором «КОДОС А-20»

Адресные блоки «КОДОС А-07/4» и «КОДОС А-07/8» предназначены для контроля состояния охранных шлейфов («КЗ», «Тревога», «Норма», «Обрыв»), подключенных к извещателям с выходами «сухой контакт», и передачи информации в линию связи с прибором «КОДОС А-20» Пример адресного блока представлен на рисунке 3.4.

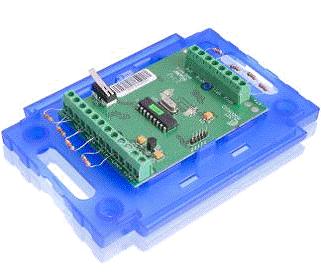

Рисунок 3.4 - Адресный блок «КОДОС А-07/8»

Адресный блок «КОДОС А-09» контролирует 2 ручных пожарных извещателя ИПР-3СУ и передает извещение о нажатии кнопки с индикацией подтверждения о получении сообщения. Его внешний вид изображен на рисунке 3.5.

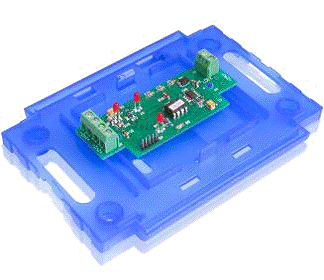

Рисунок 3.5 - Адресный блок «КОДОС А-09»

Изолятор линии «КОДОС ИЗЛ-01» предназначен для контроля состояния линии и отключения участка линии связи, находящегося за изолятором, в случае появления на нем КЗ. На кожухе изолятора линии расположены два светодиодных индикатора: №2 - «Питание», №3 - «Защита».

С помощью изолятора линии адресная линия разделяется на два участка: входной и выходной. Входной участок линии связи подключается к клеммам «+Lin-», а выходной - к клеммам «+Lout-» изолятора линии. Питание устройства осуществляется от линии связи с прибором А-20.

На одном луче линии связи может устанавливаться последовательно только один изолятор линии, так как в случае подключения нескольких изоляторов линии короткое замыкание на выходе любого изолятора вызовет отключение всех остальных подключенных к его выходу изоляторов линии.

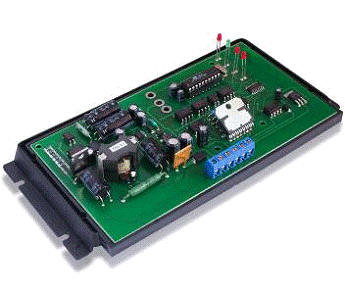

Удлинитель линии связи «КОДОС УЛ-01» предназначен для увеличения длины линии связи прибора «КОДОС А-20» с адресными блоками (АБ) серии «КОДОС», а также для отключения части линии связи, находящейся за удлинителем, в случае ее короткого замыкания (КЗ) Пример показан на рисунке рисунок 3.6. Устройство применяется в составе адресной охранно-пожарной системы на базе прибора приемно-контрольного охранно-пожарного ППКОП 01059-42/126-1 «КОДОС А-20».

 <javascript:void%20window.open('#"520046.files/image027.gif">

Рисунок 3.7 - Структурная схема демонстрационного стенда



3.4 Настройка системы ОПС с помощью прибора ППКОП «КОДОС А-20»

Настройку системы охранно-пожарной сигнализации можно осуществлять с помощью прибора приемо-контрольного охранно-пожарного «КОДОС А-20».

Основные этапы настройки представлены на рисунке 3.8.

Рисунок 3.8 - Основные этапы настройки системы ОПС

Далее более детально рассмотрим содержание каждого этапа настройки.

3.4.1 Поиск и добавление адресных блоков

К прибору через адресную линию (двухпроводную линию связи) подключаются адресные блоки (АБ, блоки). Адресные блоки имеют аппаратные адреса (адреса) для их идентификации в Системе. Аппаратный адрес блока имеет вид пятизначного десятичного числа. Для автоматического поиска адресных блоков, подключенных к Системе, и определения их аппаратных адресов из главного меню прибора подайте команду:

.Настройка → 1.Адресные блоки → 2.Поиск блоков

При этом осуществляется:

проверка работоспособности линии;

проверка пользователем соответствия аппаратных адресов, определяемых Системой указанным в таблице данных «Порядок опроса адресных блоков». Процесс поиска занимает некоторое время, поэтому на экран прибора выводится сообщение:

Если новых АБ не найдено, то на экране прибора появится сообщение:

При определении новых АБ высвечиваются их адреса, например:

Нажмите любую клавишу (кроме клавиши #) для просмотра списка всех подключенных АБ, например:

Нажмите клавишу # для просмотра следующих элементов списков. Если продолжения в списке нет, клавиша # не работает. Нажмите клавишу * для выхода в меню «1.Адресные блоки».

Если аппаратный адрес какого-либо блока не был определен автоматически, то выполните следующие действия:

. Проверьте линию на наличие обрывов в окрестности неопределенного блока.

. Проверьте, соблюдена ли полярность при подключении блока к линии.

. Проверьте работоспособность блока (например, подключив его к исправному участку линии).

. Введите адрес этого блока, используя команду меню:

.Настройка → 1.Адресные блоки → 3.Порядок опроса → 2.Изменить список

Выпишите адреса автоматически определенных блоков и, при необходимости, скорректируйте таблицу данных «Порядок опроса адресных блоков».

Автоматический поиск адресных блоков рекомендуется проводить также в случае добавления в адресную линию новых блоков.

3.4.2 Формирование списка опроса

После идентификации подключенных к Системе блоков необходимо внести их аппаратные адреса в список опроса. Список опроса определяет очередность опроса адресных блоков Системой. Если блок не внесен в список опроса, то Система не будет отслеживать его состояние.

Адресный кодонаборный пульт «КОДОС АКП» не должен быть последним в списке опроса!

Для формирования списка опроса из главного меню прибора подайте команду:

.Настройка → 1.Адресные блоки → 3.Порядок опроса → 2.Изменить список

На экране прибора появится запрос:

Введите адрес блока, который будет первым в списке опроса и нажмите клавишу #. Отменить неправильно набранный номер можно клавишей * (до нажатия клавиши #).

Прибор предложит перейти к вводу адреса следующего по порядку номеров блока.

При заполнении поля «Адрес блока» могут возникнуть следующие ошибки:

-  Если был указан адрес неподключенного блока или введен неверный адрес блока, то после нажатия клавиши # на экране появится сообщение о том, что в Системе не был найден блок с заданным адресом, например:

Нажмите одну из клавиш 1 ,…, 7 , соответствующую типу блока, если блок с данным адресом предполагается подключить позднее.

На экране прибора типы адресных блоков имеют обозначения: А06 - «КОДОС А-06/2»; А07 - «КОДОС А-07/4»; А08 - «КОДОС А-08», «КОДОС А-08/24», «КОДОС А-08/220», «КОДОС А-08/220А»; А09 - «КОДОС А-09»; АКП - «КОДОС АКП»; А68 - «КОДОС А-06/8»; А78 - «КОДОС А-07/8».

Нажмите любую другую клавишу (кроме клавиш 1,…,7), если действительно был введен ошибочный адрес. Система сделает новый запрос на ввод аппаратного адреса блока с текущим порядковым номером опроса.

-  Если был указан адрес, уже зафиксированный в списке опроса, то на экране появится сообщение с указанием номера адресного блока имеющего заданный адрес, например:

Нажмите любую клавишу для возврата к заполнению поля «Адрес блока:».

Нажмите клавишу * при пустом поле ввода «Адрес блока:» для завершения формирования списка опроса и выхода в меню «3.Порядок опроса».

Программа прибора не позволяет редактировать список опроса (за исключением некоторых случаев). Существующий список заменяется новым списком. Старый список при этом будет удален.

Сформированный список опроса адресных блоков можно просмотреть с экрана прибора.

3.4.3 Формирование дополнительного списка опроса

Описанные в данном подразделе действия необходимо выполнять только в случае использования в Системе блоков бесперебойного питания «КОДОС Р-03-3».

Дополнительный список опроса необходим для осуществления контроля состояния блоков бесперебойного питания «КОДОС Р-03-3». Формирование дополнительного списка опроса необходимо проводить после создания основного списка опроса. Из главного меню прибора подайте команду:

.Настройка → 1.Адресные блоки → 4.Р-03 → 2.Изменить список

На экран прибора выводится запрос:

Введите адрес блока, который будет первым в дополнительном списке опроса и нажмите клавишу # . Отменить неправильно набранный номер можно клавишей * (до нажатия клавиши #).

Прибор предложит перейти к вводу адреса следующего по порядку номеров блоку. Список может содержать до 10 адресов блоков. Если введен адрес несуществующего блока или введен неверный адрес, после нажатия клавиши # на экране появится сообщение об ошибке:

Нажмите любую клавишу, Система сделает новый запрос на ввод аппаратного адреса блока с текущим порядковым номером опроса. Нажмите клавишу * при пустом поле ввода «Адрес блока:» для завершения формирование дополнительного списка опроса и выхода в меню «4.Р-03».

Во избежание конфликтов оборудования, ложных срабатываний в Системе и т.п. соблюдайте следующие правила:

. В дополнительный список опроса должны вноситься только адресные блоки «КОДОС А-07/4», встроенные в блоки питания «КОДОС Р-03-3».

. Перед началом формирования дополнительного списка опроса необходимо внести адреса блоков «КОДОС А-07/4», встроенных в блоки питания «КОДОС Р-03-3», в основной список опроса. При изменении основного списка внесите соответствующие изменения и в список опроса для блоков «КОДОС Р-03-3».

. Для адресных блоков «КОДОС А-07/4», встроенных в блоки питания «КОДОС Р-03-3», можно назначать только параметры «охрана» и автопостановка».

Адреса блоков, входящие в дополнительный список опроса, можно просмотреть с экрана прибора.

3.4.4 Настройка модулей индикации

Если к прибору подключен один или несколько модулей индикации «КО-ДОС МИ-50», то необходимо провести их идентификацию в Системе. Настройка модулей индикации заключается в указании Системе, какой модуль индикации должен отслеживать состояние зон (каналов) в задаваемом диапазоне номеров. Для формирования соответствия диапазона номеров зон (каналов) и модулей индикации из главного меню прибора подайте команду:

.Настройка → 6.Модули индикации

На экране прибора появится запрос:

Введите аппаратный адрес модуля индикации (число от 1 до 127), который будет отслеживать состояние зон (каналов) в диапазоне номеров, указанном в последней строке экрана прибора. Каждый модуль индикации отображает состояние до 50 зон.

Нажмите клавишу # для сохранения заданного соответствия и перехода к настройке следующего по порядку номеров модуля индикации.

Нажмите клавишу 0 , если с текущим диапазоном номеров зон не должен быть связан ни один из модулей индикации.

Нажатие клавиши # при незаполненном поле адреса модуля индикации равнозначно вводу значения «0».

Нажмите клавишу * для перехода к следующему диапазону номеров зон (каналов).

Формирование соответствия диапазона номеров зон (каналов) и модулей индикации завершается автоматически, когда будет исчерпан либо список модулей индикации, либо список зон. Прибор вернется в меню «5.Настройки».

При формировании нового соответствия зон (каналов) и модулей индикации отменяется соответствие, установленное ранее.

3.4.5 Создание разделов

Разделом называется нескольких зон и каналов, выделенных из общего числа зон и каналов Системы. Объединенные в раздел зоны можно ставить на охрану и снимать с охраны одновременно. Кроме того, отнесенные к разделу каналы можно включать и выключать одновременно с постановкой на охрану / снятием с охраны зон этого же раздела. Например, при постановке зон на охрану в конце рабочего дня можно одновременно выключать свет в служебных помещениях.

Возможное число разделов в Системе - 255 (нумеруются от 1 до 255).

Любому из 255 разделов может быть «назначена» любая из 200 зон (любой канал). Одну и ту же зону (один и тот же канал) можно внести в несколько разделов, это дает возможность сформировать для разных Пользователей одинаковые зоны ответственности, что полезно при сменной работе сотрудников.

Для создания раздела из главного меню прибора подайте команду:

.Разделы → 2.Добавить/исключить

На экране прибора появится запрос:

Введите номер формируемого раздела (например, «1») и нажмите клавишу "#" .

Появится следующий запрос:

Введите номер интересующей зоны (канала) (например, «5») и нажмите клавишу "#".

Система запросит действие:

Нажмите соответствующую клавишу:

"#" - добавить зону (канал) в раздел;

- исключить зону (канал) из раздела.

Прибор предложит перейти к работе со следующей по порядку номеров зоне (каналу). Это позволяет быстро добавить в раздел или исключить из раздела сразу несколько зон и каналов.

Нажмите клавишу "*" для возврата к запросу номера зоны (с сохранением сделанных изменений).

Повторное нажатие "*" приводит к возврату в меню «4.Разделы».

Состав любого раздела можно просмотреть с экрана прибора.

3.4.6 Создание групп зон и каналов

Объединение зон и каналов в группы позволяет автоматически включать все каналы группы при возникновении тревожных событий в зонах этой группы. Например, это может быть включение системы дымоудаления при срабатывании пожарных извещателей.

Возможное число групп - 98 (нумеруются от 1 до 98).

Максимальное число зон в группе - 8.

Максимальное число каналов в группе - 4.

Администратору Системы рекомендуется заполнить таблицу «Соответствие зон (каналов) группам». Любой из 98 групп может быть «назначена» любая из 200 зон (любой канал). Одну и ту же зону (один и тот же канал) можно внести в несколько групп. В столбце «Тип группы» необходимо указать минимальное число зон группы, при возникновении тревожных событий в которых, будут включаться каналы группы.

Для формирования групп из главного меню прибора подайте команду:

для добавления зоны в группу:

.Зоны и каналы →5.Группы зон →2.Назначить зоны

для добавления канала в группу:

.Зоны и каналы →5.Группы зон →3.Назначить каналы

На экране появится запрос:

Введите номер формируемой группы и нажмите клавишу # .

На экране появится запрос номера первой «назначаемой» зоны или канала:

или

Введите номер зоны (канала) и нажмите клавишу #, прибор предложит ввести следующую по порядку номеров зону (канал). Это позволяет быстро добавить в группу сразу несколько зон (каналов).

Нажмите клавишу * для завершения формирования группы, экран прибора вернется в подменю «5.Группы зон».

Формирование списка зон (каналов) группы заканчивается автоматически после ввода номера последней (8-й) зоны или (4-го) канала.

Для задания типа группы из главного меню прибора подайте команду:

.Зоны и каналы →5.Группы зон →4.Тип

На экране появится запрос:

Введите номер интересующей группы и нажмите клавишу #.

На экране прибора появится следующий запрос:

Введите новое значение и нажмите клавишу #. Прибор будет включать каналы группы при срабатывании извещателей в указанном или большем числе зоны группы.

Отменить ввод можно клавишей * (до нажатия клавиши #).

Повторное нажатие * приводит к возврату в подменю «5.Группы зон».

Состав той или иной группы можно просмотреть с экрана прибора.

3.4.7 Назначение пользователей

Система предусматривает возможность присвоения каждому Пользователю полномочий по управлению Системой.

Расстановка приоритетов в Системе следующая:

-    наивысший приоритет имеет Администратор Системы. Ему предоставлены права по управлению всеми устройствами и доступ ко всем настройкам Системы. В системе может быть только один Администратор.

-       Остальные пользователи обладают равными приоритетами.

Администратору Системы рекомендуется заполнить таблицу «Пользователи Системы, пароли и коды карт».

При заполнении данной таблицы Администратор должен:

-    присвоить каждому Пользователю номер, под которым он будет определяться в Системе. Номер Пользователя должен совпадать с номером раздела, за который он несет ответственность. Пользователь сможет работать с зоной (каналом) только в том случае, если эта зона (канал) занесена в раздел данного Пользователя. Одному Пользователю, при необходимости, можно назначить несколько разделов, выдав для этого ему несколько паролей и карт;

-       назначить каждому Пользователю пароль для работы с меню прибора. Пароль представляет собой комбинацию из четырех цифр: от 0000 до 9999;

-       назначить каждому Пользователю код карты, если к прибору подключены считыватели постановки/снятия с охраны. Карта хранит индивидуальный код в шестнадцатеричной системе счисления: от 00000000 до FFFFFFFF.

Для назначения (изменения) пароля и (или) кода карты Пользователя из главного меню прибора подайте команду:

.Настройка →3.Пароли →1.Ввод пользователя

На экране появится запрос:

Введите порядковый номер Пользователя (например, «1») и нажмите клавишу #.

Появится следующий запрос:

Введите четырехзначный пароль и нажмите клавишу # для закрепления введенного пароля за данным Пользователем.

Нажмите клавишу *, если хотите пропустить ввод пароля или отменить введенный пароль (до нажатия клавиши).

После нажатия клавиш # или * на экране прибора появится запрос:

Введите код карты одним из следующих способов:

поднесите карту к подключенному считывателю;

введите код карты с клавиатуры прибора и нажмите клавишу #.

Ввод шестнадцатеричного кода карты с клавиатуры прибора имеет соответствие, представленное в таблице 3.2:

Таблица 3.2 - Соответствие комбинаций клавиш и шестнадцатеричного кода

Значение кода карты	Комбинация клавиш прибора	Значение кода карты	Комбинация клавиш прибора	Значение кода карты	Комбинация клавиш прибора
0	0 и 0	6	6	C	0 и 3
1	1	7	7	D	0 и 4
2	2	8	8	F	0 и 5
3	3	9	9
4	4	A	0 и 1
5	5	B	0 и 2

Нажмите клавишу #, чтобы отказаться от ввода кода карты, экран прибора вернется в подменю «3.Пароли».

После ввода кода карты (например, «00000АВ4») система запросит действие:

Нажмите соответствующую клавишу:

# − подтвердить код карты для текущего Пользователя;

* − отменить введенный код карты и вернуться в подменю «3.Пароли».

Если задаваемый пароль (код карты) уже назначен другому Пользователю, то выводится сообщение об ошибке:

Или

Нажмите на любую клавишу прибора, экран вернется в подменю «3.Пароли».

Полный список назначенных в Системе паролей и кодов карт можно просмотреть с экрана прибора.

При необходимости, можно отменить доступ того или иного Пользователя к управлению Системой или удалить все ранее назначенные пароли.

После выполнения рассмотреных выше настроек, студенты переходят к подготовке отчета по проделанной работе.

Отчет оформляется от руки в рабочей тетради или с помощью ПЭВМ на отдельных листах формата А4. При выполнении от руки применяются синие или черные пасты, текст разборчив, рисунки и чертежи выполняются черной пастой (карандашом) с линейкой. Допускается выделение фрагментов чертежа цветными пастами.

Содержание отчета:

1.   Номер лабораторной;

2.   Название работы (по середине листа);

3.   Материалы теоретического обоснования (объем на усмотрение студента)

4.   Вариант работы;

5.   Задание;

6.   Далее в соответствие с методикой занятия;

7.   Ответы на контрольные вопросы.

3.5 Выводы

В данной главе дипломной работы был проведен анализ основных технических характеристик оборудования НПК «СоюзСпецАвтоматика», используемого для построения систем охранно-пожарной сигнализации, определен перечень оборудования для размещения на демонстрационным стенде, составлена структурная схема стенда. Сформировано руководство по настройке системы ОПС с помощью прибора КОДОС А-20.

4. БЕЗОПАСНОСТЬ И ЭКОЛОГИЧНОСТЬ РАБОТЫ

4.1 Анализ опасных и вредных производственных факторов, действующих на оператора ЭВМ

Целью выполнения данного раздела является снижение влияния вредных производственных факторов на здоровье операторов ЭВМ.

Задачами данного раздела являются:

-   идентификация и анализ вредных факторов на рабочем месте оператора ЭВМ;

-       разработка мероприятий по обеспечению безопасных и комфортных условий труда оператора ЭВМ.

Рассмотрим опасные и вредные производственные факторы согласно ГОСТ 12.003-74.

На оператора ЭВМ могут действовать следующие опасные и вредные производственные факторы:

) Физические:

-   повышенная температура воздуха;

-       недостаточная освещённость рабочей зоны;

-       повышенный уровень электромагнитного излучения;

) Психофизиологические:

-   статические нагрузки;

-       монотонность труда.

Параметры микроклимата, определяющие тепловое самочувствие человека, это температура окружающей среды, скорость движения воздуха, относительная влажность воздуха.

Параметры микроклимата оказывают существенное влияние на самочувствие, состояние здоровья и работоспособность человека. Условия, когда выделение теплоты человеком равняется её отводу, т. е. при наличии теплового баланса, называются комфортными, а параметры микроклимата оптимальными.

Нормируемые параметры микроклимата определяются СанПиН 2.2.4.1294-03. Значения оптимальных и допустимых параметров микроклимата для летнего времени года для лёгкой работы I степени представлены в таблице 4.1.

Потребный воздухообмен рассчитаем исходя из количества избыточного тепла.

Воздухообмен, необходимый для удаления избыточного тепла из помещения, рассчитывается по формуле:

,

охранный пожарный сигнализация извещатель

где    - избыточное тепло, кДж/ч;

 - теплоёмкость сухого воздуха (=1,005 кДж/кг);

- плотность приточного воздуха, ( кг/м3);

 - температура приточного воздуха (=18 °С);

 - температура удаляемого из помещения воздуха, °С.

Температура удаляемого из помещения воздуха определяется следующим образом:

, (4.1)

где    - температура в рабочей зоне, 24 °С;

- температурный градиент на высоте помещения, равный 0,5;

- расстояние от пола помещения до центра вытяжных проёмов, равно 2,6 м.

Вычислим температуру удаляемого из помещения воздуха по формуле 4.1:

°С.

Общее количество избыточного тепла определяется по формуле:

 ,

где     - тепловыделения от ЭВМ, кДж/ч;

 - тепловыделения от солнечной радиации, кДж/ч, ;

 - тепловыделения людьми, кДж/ч;

Количество тепла, выделяемое ЭВМ, определяется по формуле:

,

где    - установочная мощность ЭВМ (=0,5, кВт);

 - коэффициент загрузки ЭВМ, равный отношению средней мощности, передаваемой оборудованием к установочной мощности (=0,7);

 - коэффициент одновременной работы ЭВМ (=1);

Подставляя значения в формулу получим:

Q1=3600×1×(0,5×0,7×(1-0,8) ×0,8)=201,6 кДж/ч.

В помещении работают 2 компьютера, поэтому:

Q1=201,6×2=403,2 кДж/ч.

Тепловыделения от солнечной радиации рассчитаем по формуле:

Q2 = Fост · qост · Аос ,

где    Fост - площадь поверхности остекления, 6м2;ост - тепловыделения от солнечной радиации в Вт/м2 через 1 м2 поверхности остекления (с учётом ориентации по сторонам света);

Аос - коэффициент учёта характера остекления (Аос =1,15).

Географическую широту примем равной 45о, характер оконных рам - с двойным остеклением и деревянными переплётами. При северной ориентации теплопоступления через один квадратный метр остекления будут 81 Вт/ м2. = 6 · 81 · 1,15 = 558,9 Вт = 2012 кДж/ч.

Количество тепла, выделяемое людьми, определяется по формуле:

,

где    - тепло, выделяемое людьми (мужчинами) при температуре воздуха 24°С при легкой физической работе (125 ккал/ч=525 кДж/ч);

 - количество людей, одновременно находящихся в помещении (2 человека).

Q2 = 525×2 = 1050 кДж/ч.

Подставляя значения в имеем:

кДж/ч.

Количество воздуха, необходимое для удаления избытка тепла, рассчитаем по формуле:

м3/ч.

Общее количество микроорганизмов в 1 куб.м воздуха в помещениях с ЭВМ соответственно требованиям санитарных норм не должно превышать 1000 колоний. Патогенной микрофлоры быть не должно.

Вредные химические вещества не должны превышать предельно допустимых концентраций в соответствии с "Предельно допустимыми концентрациями (ПДК) загрязняющих веществ в атмосферном воздухе населенных мест", № 3086-84 от 27.08.84 г. и утвержденными дополнениями.

Например, содержание аммиака в воздухе не должно превышать 0,2 мг/куб.м; диоксид углерода - 0,1 об. %; озона - 0,03 мг/куб.м; фенола - 0,003 мг/куб.м; формальдегида - 0,01 мг/куб.м; хлористого винила - 0,005 мг/куб.м.

4.2 Возможные аварийные или чрезвычайные ситуации

Аварийными ситуациями при работе со СКУД могут быть:

-   электроопасность в результате короткого замыкание, нарушение правил работы с приборами, ЭВМ;

-       пожары в результате не соблюдения техник пожарной безопасности.

Основными причинами электротравм при работе с ПЭВМ являются следующие:

-   случайное прикосновение человека к токоведущим частям, находящимся под напряжением;

-       прикосновение к металлическим нетоковедущим частям (корпусу, элементам), которые могут оказаться под напряжением случайно при повреждении изоляции.

При нормальном режиме работы электроустановки независимо от ее назначения предельно допустимые значения соответствуют продолжительности воздействия тока на человека не более 10 минут в сутки и установлены, исходя из реакции ощущения:

-   при напряжении прикосновения меньшем или равном 2 В ток через человека не должен превышать 0,3 мА (для переменного тока с частотой 50 Гц);

-       при напряжении прикосновения меньшем или равном 8 В ток через человека не должен превышать 1 мА (для постоянного тока).

В противном случае возможны поражения электрическим током, ведущие к нарушению двигательной функции мышц, нарушению дыхания, электрическим ожогам различной степени тяжести, а в особо тяжелых случаях к фибрилляции сердца, остановке дыхания и клинической смерти.

Для защиты человека от повреждения электрическим током согласно ГОСТ 4.1.019-79 и «Правилам устройства электроустановки» необходимо применять технические меры, которые целесообразно использовать в сочетании для повышения уровня безопасности. Электробезопасность в помещении, оборудованном ПЭВМ обеспечивается:

-   соответствующей конструкцией электрооборудования;

-       применением технических способов и средств защиты;

-       организационными и техническими мероприятиями.

Конструкция электрооборудования должна соответствовать условиям его эксплуатации, обеспечивать защиту персонала от соприкосновения с токоведущими частями и оборудования - от попадания внутрь посторонних предметов и воды.

Наиболее распространёнными техническими средствами защиты являются защитное заземление и зануление.

Организационные и технические мероприятия по обеспечению электробезопасности:

-    обучение;

-       инструктажи по технике безопасности;

-       наряды-допуски, для проведения работ на оборудовании.

Пожаром называется неконтролируемое горение вне специального очага, наносящее материальный ущерб.

В современных радиоэлектронных устройствах (РЭУ), в том числе и в ПЭВМ, очень высокая плотность размещения элементов электронных схем. При их работе температура отдельных узлов может достигать 40оС., что может вызвать оплавление изоляции соединительных проводов и короткое замыкание, которое сопровождается искрением. Напряжение к ПЭВМ подается по силовым электрическим сетям, которые представляют особую пожарную опасность. Наличие горючего изоляционного материала, вероятных источников зажигания в виде электрических искр и дуг, разветвленность и труднодоступность делают их местом наиболее вероятного возникновения и развития пожара.

Эксплуатация ПЭВМ и сетей их коммуникаций связана с необходимостью проведения обслуживающих, ремонтных и профилактических работ. При этом используются различные смазочные вещества, легковоспламеняющиеся жидкости, прокладываются временные электропроводки, проводится пайка и чистка отдельных узлов и деталей. Возникает дополнительная пожарная опасность.

Большую пожарную опасность представляют светотехнические изделия. Так, колба лампы накаливания мощностью 200 Вт нагревается до 330оС. При разрушении лампы капли расплавленного металла имеют температуру до 1600оС. В люминесцентных светильниках источником пожара является пускорегулирующая аппаратура, нагревающаяся иногда до 200оС.

Распространение и источники зажигания, связанны с использованием электрической энергии. Это, прежде всего короткие замыкания, которые сопровождаются большим тепловыделением, образованием в зоне замыкания дуги с разбрызгиванием металла.

Безопасность людей при пожаре, а также сокращение возможного ущерба от них достигается обеспечением пожарной безопасности производственных объектов.

Под пожарной безопасностью понимается такое состояние объекта, при котором с большой вероятностью предотвращается возможность возникновение пожара, а в случае его возникновения обеспечивается эффективная защита людей от опасных и вредных факторов пожара и спасение материальных ценностей.

Пожарная безопасность производственных объектов обеспечивается:

-    организационными мероприятиями (планы эвакуации, системы оповещения, обучения и тренировки персонала);

-       технические мероприятиями (пожарные сигнализации, сирены, средства пожаротушения).

Для обеспечения пожарной безопасности рассматриваемое помещение оборудовано охранно-пожарной системой, включающей пожарные датчики, сирены, световое оповещение.

4.3 Экологичность проекта

Демонстрационный стенд, разработанное в данной дипломной работе не оказывает вредного влияния на окружающую среду и организм человека, так как в нем не применяются комплектующие из радиоактивных и других опасных веществ. В процессе изготовления все технологические операции, связанные с применением токсичных веществ, изолированы. В процессе эксплуатации нет выброса вредных веществ в атмосферу.

Единственным возможным источником загрязнений являются вышедшие из строя элементы системы.

5. ОЦЕНКА СТОИМОСТИ РАЗРАБОТКИ УЧЕБНО-МЕТОДИЧЕСКОГО КОМПЛЕКСА

5.1 Определение трудоемкости разработки УМК

Для определения трудоемкости разработки УМК (прежде всего составляется перечень всех основных этапов работ, которые должны быть выполнены. Форма разделения работ по этапам с указанием трудоемкости их выполнения приведена в таблице 5.1.

Таблица 5.1 - Распределение работ по этапам и видам и оценка их трудоемкости

Этап проведения	Вид работы на данном этапе	Трудоемкость выполнения, чел.-ч.
Получение информации о предметной области	Сбор данных о предметной области	20
	Обработка данных	20
	Разработка структуры УМК	40
Разработка демонстрационного стенда	Проектирование стенда и закупка материалов	40
	Сборка стенда	60
	Отладка работы стенда	20
Разработка методического пособия	Подготовка необходимого материала	70
	Оформление методического пособия	30
Итого трудоемкость разработки учебно-методического комплекса		300

5.2 Расчет затрат на разработку УМК

Определение затрат на разработку УМК производится путем составления соответствующей сметы, которая включает следующие статьи:

)        Затраты на материальные ресурсы.

)        Затраты на электроэнергию.

)        Затраты на оплату труда.

)        Отчисления на социальные нужды.

)        Амортизация основных фондов.

)        Прочие затраты.

Расчет затрат на материальные ресурсы производится по форме, приведенной в таблице 5.2.

Таблица 5.2 - Затраты на материальные ресурсы

Наименование материального ресурса	Единица измерения	Количество израсходованного материала	Цена за единицу, руб.	Сумма, руб.
Основа стенда	шт.	1	2000,00	2000,00
Графическая подложка	шт.	1	950,00	950,00
Оргстекло	м2.	1,5	600,00	900,00
ППКОП КОДОС А-20	шт.	1	14652,00	14652,00
Блок питания Р-03-3	шт.	1	14250,00	14250,00
Сетевой контроллер СК-Е	шт.	1	7950,00	7950,00
Считыватель RD-1100	шт.	2	3410,00	6820,00
Адресный блок А-08	шт.	1	2030,00	2030,00
Адресный блок А-08/24	шт.	1	2670,00	2670,00
Адресный блок А-07/2	шт.	1	1600,00	1600,00
Адресный блок А-09	шт.	1	1740,00	1740,00
Удлинитель линии УЛ-01	шт.	1	3990,00	3990,00
Изолятор линии ИЗЛ-01	шт.	1	1560,00	1560,00
Адресный блок АКП	шт.	1	2560,00	2560,00
Извещатель ИП 212-141	шт.	2	160,00	320,00
Извещатель ИПР 512-10	шт.	2	142,00	284,00
Оповещатель ОПО 124-7	шт.	1	176,00	176,00
Световое табло	шт.	1	203,00	203,00
Кабель КСПЭВГ	м.	30	25,10	753,00
ИТОГО затраты на материальные ресурсы				65408,00

Общая сумма затрат на материальные ресурсы () определяется по формуле:

где Pi - расход i-го вида материального ресурса, натуральные единицы;

Цi - цена за единицу i-го вида материального ресурса, руб.

i - вид материального ресурса;

n - количество видов материальных ресурсов.

Затраты на электроэнергию рассчитываем по форме, приведенной в таблице 5.3.

Таблица 5.3 - Затраты на электроэнергию

Наименование оборудования	Паспортная мощность, кВт	Коэффициент использования мощности	Время работы оборудования, ч	Цена электроэнергии, Сумма, руб.
Персональный компьютер	0,6	1	300	2,7	810
ИТОГО затраты на электроэнергию					810

Общая сумма затрат на оплату труда () определяется по форме, приведенной в табл. 5.4.

Таблица 5.4 - Затраты на оплату труда

Категория работника	Квалификация	Трудоемкость разработки УМК, чел.-ч.	Часовая ставка, руб/ч	Сумма, руб
Разработчик программы	Студент-программист	300	16.0	4800.0	доцент	20	75	1500.0
Консультант по БЖД	преподаватель	2	50	100
Консультант по экономической части	преподаватель	2	50	100
Итого	-	-	-	1479.4

Общая сумма затрат на оплату труда () определяется по формуле:

,

где    - часовая ставка i-го работника, руб.,

- время на разработку УМК, час

- категория работника,

- количество работников, занятых разработкой УМК.

Общее время работы инженера Т определяется из таблицы 5.2 и равно 300 часов. Федеральным агентством по образованию РФ установлены следующие нормы затрат рабочего времени на одну дипломную работу: руководитель работы 20 ч, консультант по БЖД - 2 ч, консультант по экономической части - 2 ч.

Среднечасовая заработная плата разработчика рассчитывается по формуле:

,

где  - среднемесячная заработная плата разработчика УМК (в данном случае берется размер стипендии), руб.;

 - среднемесячный фонд рабочего времени (приблизительно 100 часов в месяц)

Стоимость одного часа работы студента равна:

Общая сумма затрат на оплату труда равна:

руб.

В статью «Отчисления на социальные нужды» включаются сумма единого социального налога и взносы на страхование от несчастных случаев и профессиональных заболеваний, которые составляют соответственно 34% от затрат на оплату труда всех работников, занятых выполнением УМК. Студенческие стипендии данным налогом не облагаются.

Отчисления на социальные нужды составят:

руб

Данные для расчета амортизационных отчислений приведены в таблице 5.5.

Таблица 5.5 - Расчет амортизационных отчислений

Наименование оборудования	Стоимость оборудования, руб.	Годовая норма амортизации, %	Эффективный фонд времени работы оборудования, ч/год	Время работы оборудования, ч
Компьютер	22000	20	2240	300

Общая сумма амортизационных отчислений определяется по формуле:

где     - стоимость i-го оборудования, руб.;

 - годовая норма амортизации i-го оборудования, %;

 - время работы i-го оборудования за весь период разработки УМК, ч;

 - эффективный фонд времени работы i-го оборудования за год, ч/год;

 - вид оборудования;

 - количество оборудования.

Сумма амортизационных отчислений составит:

руб.

В статью «Прочие затраты» включаются расходы на содержание административно-управленческого и учебно-вспомогательного персонала, на отопление, освещение и текущий ремонт помещений, канцелярские, командировочные и прочие хозяйственные расходы. Затраты по этой статье принимаются в размере 70 % от затрат на оплату труда

руб.

На основании полученных данных по отдельным статьям составляется смета затрат на разработку АИС по форме, приведенной в таблице 5.6.

Таблица 5.6 - Смета затрат на разработку АИС «Электронный каталог»

Статьи затрат	Сумма, руб.
1. Затраты на материальные ресурсы	65408,0
2. Затраты на электроэнергию	810,0
3. Затраты на оплату труда	7500
2. Отчисления на социальные нужды	578
3. Амортизация основных фондов	590,0
4. Прочие затраты	5250
Итого по смете	80136,0

Затраты на разработку УМК составят 80136,0 руб.

5.3 Социальный эффект от разработки УМК

Целью работы является достижение социального эффекта, но приходится считаться и с материальными затратами на реализацию и установку. Эти затраты необходимы:

)        для создания и установки учебного стенда в аудиторию

)        для обучения студентов специальности КОИБАС навыкам работы с системой ОПС на базе оборудования НПК «СоюзСпецавтоматика».

Социальный эффект от внедрения программы огромен:

)        проведение лабораторных занятий;

)        повышение навыков выпускников кафедры.

5.4 Выводы

Была проведена оценка затрат на разработку учебно-методического комплекса для изучения систем ОПС на базе оборудования НПК «СоюзСпецАвтоматика». Они складываются из затрат на покупку оборудования, устанавливаемого на демонстрационный стенд, оплаты труда студента и сотрудников университета, отчислений на социальные нужды, амортизационных отчислений и прочих затрат. Итоговая сумма затрат составила 80136 рублей.

Разработанный учебно-методический комплекс не приносит экономическую выгоду, а обладает только социальным эффектом, в итоге, повышающим уровень подготовки выпускника кафедры защиты информации.

ЗАКЛЮЧЕНИЕ

Проведенный анализ профессиональных навыков специалистов по защите информации показал необходимость глубокого изучения всех направлений защиты, основным из которых является организационное обеспечение, включающее защиту помещений от угроз пожара. Для успешного выполнения служебных обязанностей, специалист должен знать основы построения и настройки систем охранно-пожарной сигнализации. С этой целью, в рамках дипломной работы создается учебно-методический комплекс "Построение систем охранно-пожарной сигнализации на базе оборудования НПК "СоюзСпецАвтоматика".

Учебный комплекс состоит из двух основных частей: теоретической и практической. Теоретическая часть включает в себя анализ существующих классов систем охранно-пожарной сигнализации, анализ представленных на рынке компонентов систем ОПС, на основании которого сделан вывод об оптимальности разработки УМК именно на базе оборудования НПК "СоюзСпецАвтоматика", выпускаемого под торговой маркой "КОДОС".

В практической части проводится анализ характеристик оборудования НПК "СоюзСпецАвтоматика", на основании которого определяются элементы для расположения на демонстрационном стенде, предназначенном для проведения лабораторных занятий по дисциплине организационное обеспечение информационной безопасности. Составлена схема подключения оборудования на стенде. Далее приводится руководство по настройке системы ОПС с помощью прибора КОДОС А-20, состоящее из семи шагов.

Проведен расчет затрат на разработку УМК. Экономический эффект от разработки невозможно рассчитать, работа обладает только социальным эффектом: увеличение уровня подготовки выпускников специальности КОИБАС.

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

1.       Барсуков, В. С., Марущенко, В. В., Шигин, В. А. Интегральная безопасность: Информационно-справочное пособие [Текст] / В. С. Барсуков.-М.: РАО “Газпром”, 2004. - 170 с.

2.      Бузов, Г. А., Калинин, С. В., Кондратьев, А. В. Защита от утечки информации по техническим каналам : Учебное пособие[Текст]/ Г. А. Бузов. М. : Горячая линия - Телеком, 2005. - 416 с. : ил.

.        Василенок, В. Л. , Вус, М. А., Горшков, В. В. Введение в безопасность предпринимательства : Учебное пособие [Текст] / В. Л. Василенок- Санк- Петербург : Высшая административная школа мэрии, 1999. - 99 с.

.        Дворский, М. Н., Палатченко, С. Н. Техническая безопасность объектов предпринимательства : Учебное пособие[Текст] / М. Н. Дворский. - М. : А-депт, 2006. - 304 с.

5.       Игнатьев, В.А. Информационная безопасность современного коммерческого предприятия [Текст] / В.А. Игнатьев. - Старый Оскол: ТНТ, 2005. - 448 с., ил.

6.       Каторин, Ю. Ф., Лысов, А. В., Остапенко, А. Н. Энциклопедия промышленного шпионажа : Энциклопедия [Текст] / Ю. Ф. Каторин. - М. : Издательство Полигон, 2000. - 512 с. : ил.

7.       Кечиев, Л. Н. ЭМС и информационная безопасность в системах телекоммуникаций : Учебное пособие [Текст] / Л. Н. Кечиев, П. В. Степанов. М. : Изд. дом "Технологии", 2005. - 615 с. : ил.

8.       Лунгенов, А. Н., Рыжов, А. Л. Технические средства и способы добывания и защиты информации : Учебное пособие [Текст] / А. Н. Лунгенов. - М. : ВНИИ "Стандарт", 1993. - 95 с.

9.      Малюк, А. А. Информационная безопасность: концептуальные и методологические основы защиты информации : учебное пособие [Текст] / А. А. Малюк. - М. : Горячая линия - Телеком, 2004. -280 с.

.        Собурь, С. В. Пожарная безопасность предприятия : Учебно-справочное пособие [Текст] / С. В. Собурь. - М.: Спецтехника, 2003. - 496 с., ил.

.        Степанов, Е. А., Корнеев, И. К. Информационная безопасность и защита информации : Учебное пособие [Текст] / Е. А. Степанов. - М. : Ифра-М, 2001. - 304 с.

.        Торокин, А. А. Инженерно-техническая защита информации : Учебное пособие [Текст] / А. А. Торокин. - М. : Гелиос АРВ, 2005. - 960 с.

.        Хореев, А. А. Защита информации от утечки по техническим каналам : учеб. пособие [Текст] / А. А. Хорев. - М. : Академия, 2008. - 256 с.

.        Чипига, А.Ф. Информационная безопасность автоматизированных систем: учеб. пособие для студентов вузов, обучающихся по специальностям в обл. информ. безопасности [Текст]/ А.Ф. Чипига. - М.: Гелиос АРМ, 2010. - 336 с., ил.

.        Чипига, А. Ф., Лапина, М. А. Организационное обеспечение информационной безопасности : Учебное пособие [Текст] / А. Ф. Чипига. - Ставрополь : СевКавГТУ, 2009. - 439 с.

.        Ярочкин, В. И. Информационная безопасность : Учебное пособие для студентов непрофильных вузов [Текст] / В. И. Ярочкин. - М. : Междунар. Отношения, 2000. - 400 с. : ил.
