Конструкции и архитектура стадионов

Министерство образования Российской Федерации

Новосибирская государственная архитектурно-художественная академия

Кафедра архитектуры промышленных зданий и сельскохозяйственных сооружений

АПЗиСХС

Реферат

По предмету:

Типология промышленных зданий

На тему:

Конструкции и архитектура стадионов

План

Введение

1. Первые стадионы в древнем мире

2.      Стадионы. Общие положения и нормы

.        Конструкции стадионов, фасадные системы, новейшие материалы

.        Крупнейшие стадионы мира

.        Олимпиада 2018, проекты стадионов в России

Заключение

Библиография

Введение

Тема нашего реферата: Архитектура и конструкции стадионов.

Целью данной работы является анализ современных особенностей архитектуры стадионов и выявление характерных тенденций в её формировании.

1. Первые стадионы в древнем мире

Начало строительства стадионов относится к античности. Первый стадион появился в Древней Элладе, в Олимпии, около 450 года до н.э. Активное строительство продолжалось до II века н.э., затем после многовекового перерыва возобновилось только в XIX в. Стадионы Древней Греции были центрами общественной жизни городов, отличались совершенными архитектурными формами, грандиозным для того времени размахом и гармонично вписывались в ландшафт. Их арены предназначались для легкой атлетики (бега, метаний диска и копья, прыжков), борьбы, кулачных боев, гонок на колесницах. Это определяло конфигурацию и величину арены - от 191 х 18 до 204 х 33,4 м при вместимости трибун от 5 до 50 тыс. зрителей, т.е. размещавших иногда почти все население города. Трибуны были прямолинейные двусторонние и также прямолинейные или закругленные в торце - трехсторонние. До наших дней сохранилось ступенчатое расположение рядов на наклонных трибунах (при уклоне, близком 1:2), доступ к местам для сидения - по кольцевым проходам и лестничным маршам. С трибун, особенно в эллинистический период, открывался вид не только на арену, но и на природное окружение, что удается и сейчас на небольших стадионах.

Древний стадион в Греции

Рис. 1. Афины. Стадион «Панатинаикон» (Panathinaikon), (древний мраморный стадион)

Греческий стадион представлял собой узкое U-образное сооружение вокруг беговой дорожки длиной одна стадия. Эта греческая мера длины, соответствующая расстоянию, которое человек спокойным шагом проходил за то время, пока восходит солнце. Из-за такого расплывчатого определения существовало несколько разновидностей стадии, в переводе на современные единицы измерения от 170 до 200 м. Граница трибун проходила по линии старта и финиша - концов подковы. Немного позже появились театрализованные представления. Для строительства своих сооружений греки использовали естественный ландшафт местности.

Стадион в Олимпии

Одним из очагов культуры Древней Греции была Олимпия. Она расположена в живописной долине на западе Пелопоннеса. Еще в начале второго тысячелетия до н.э. в этом месте стали появляться первые архитектурные сооружения. Уже тогда Олимпия считалась священным местом, где поклонялись богам. Одним из первых святилищ в этом месте был Пелопион, посвященный древнему богу Пелопсу. С развитием культа Зевса Олимпия становится его святилищем. В центре него стоял алтарь Зевса высотой 6,5 метра.

Именно Зевсу мифы приписывают основание спортивных состязаний в этой местности. Когда точно они возникли - неизвестно до сих пор, но первые записи победителей игр начались в 776 году до н.э. Один раз в четыре года в это место со всех уголков Греции стекались спортсмены, атлеты и артисты, чтобы продемонстрировать свои силу, ловкость и другие умения. С появлением Олимпийских игр, это место стало играть важную роль в жизни всей Греции. По правилам, во время игр все войны прекращались, и никто с оружием в руках не допускался в это священное место. Текст договора Ифита и Ликурга, определявшим эти правила, хранился в Олимпии на металлическом диске. По легенде, он был составлен, чтобы выполнить волю богов - устроить в их честь общегреческие атлетические соревнования.

Олимпийский стадион был первым в Греции, на котором были размещены трибуны. Множество зрителей приезжало сюда с разных концов Греции, чтобы посмотреть на состязания, а также выступления поэтов и музыкантов. Чтобы все это увидеть, не нужно было покупать билеты в театр <#"518617.files/image002.gif">

Рис. 2 Римские стадионы

В Древнем Риме стадион был чисто зрелищным сооружением. Арены служили для борьбы гладиаторов, зверей, отдельный тип арены - для гонок на колесницах. Соответственно назначению различны размеры арен: от 79,35 х 47,5 (Колизей) и 207,5 х 38 м (стадион в Аицани) до 500 х 100 м (гипподром в Риме), с трибунами на 15 - 250 тыс. чел. В этот период были разработаны приемы в строительстве стадионов, используемые и в наши дни: трибуны приобрели форму кругового амфитеатра, для выхода на трибуны стали применяться люки, профильная линия трибун для лучшей вместимости стала вогнутой, подтрибунное пространство - многоэтажным и использовалось для коммуникаций и вспомогательных помещений. Предполагается, что над стадионом устраивалось тентовое покрытие, превращавшее его в крытый. Таким образом, стадион как тип сооружения был создан уже в Древнем мире. С падением Римской империи строительство спортивных арен было прекращено до XIX века.

Рис. 3. Конструкция Колизея

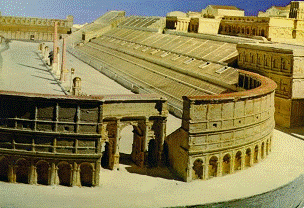

Рис. 4. Циркус Максимус

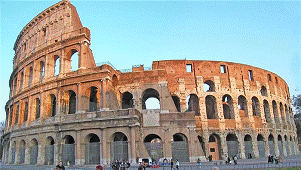

Подобно другим римским амфитеатрам, Амфитеатр Флавиев или Колизей представляет собой в плане эллипс. От всех сооружений такого рода Колизей отличается своей величиной. Это самый грандиозный античный амфитеатр: длина его наружного эллипса равняется 524 м, большая ось - 187,77 м, малая ось - 155,64 м, длина арены - 85,75 м, её ширина 53,62 м; высота его стен - от 48 до 50 метров. При таких размерах он мог вместить в себя до 87000 зрителей. Амфитеатр Флавиев был построен на бетонном фундаменте толщиной в 13 метров.

Стены Колизея воздвигнуты из крупных кусков или блоков из травертинового <#"518617.files/image006.gif">

Рис. 5. Секции Колизея

Рис. 6 Колизей. Продольный разрез

Далее следовали места вообще для публики, образующие три яруса, соответственно ярусам фасада здания. В первом ярусе, заключавшем в себе 20 рядов скамей (теперь совершенно разрушенных), сидели городские власти и лица, принадлежащие к сословию всадников; второй ярус, состоявший из 16 рядов скамей, предназначался для людей, имеющих права римского гражданства.

Стена, отделявшая второй ярус от третьего, была довольно высокой, скамьи же третьего яруса были расположены на более крутой наклонной поверхности; это устройство имело целью дать посетителям третьего яруса возможность лучше видеть арену и все, что происходит на ней. Зрители третьего яруса принадлежали к низшим сословиям. Над этим ярусом находился портик, опоясывавший всю окружность здания и примыкавший одной своей стороной к его внешней стене.

Вокруг арены поднимаются сплошные ряды сидений, прерываемые на различных уровнях кольцевыми проходами, причем каждый профиль прохода имеет уступ АВ такой высоты, что движение по проходу А не заслоняет вида зрителям верхних ярусов. Все здание опирается на радиально расходящиеся стены, которые образуют одновременно и коробки лестниц, ведущих наверх, и служат опорами коробовых сводов, несущих ряды сидений.

Рис. 6

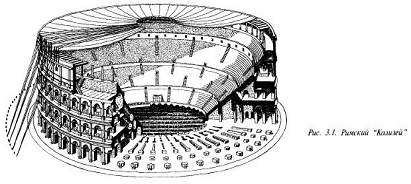

На его крыше, во время представлений, помещались матросы императорского флота, командированные для натягивания над амфитеатром огромного тента для защиты зрителей от палящих лучей солнца или от непогоды.

Тент этот прикреплялся с помощью канатов к мачтам, расставленным по верхнему краю стены. Во многих местах внешнего карниза ещё до сей поры видны отверстия, через которые проходили такие мачты, упиравшиеся своим нижним концом в выступающие из стены камни, как бы кронштейны <#"518617.files/image009.gif">

Рис. 7

В структуре города стадионы занимают разное положение. Крупные стадионы - общегородского значения - обслуживают город или город и прилегающий к нему сельский район. На них проводятся соревнования и мероприятия не только городского, областного, но и республиканского, а на некоторых и международного масштаба. Стадионы средней вместимости также формируют общегородские центры или центры планировочных районов. Стадионы малой вместимости либо входят в спортивные комплексы жилых районов, либо являются общегородскими сооружениями для малых городов.

Стадионы принадлежат спортивным организациям и клубам, учебным заведениям, предприятиям, ведомствам и городским организациям.

В зависимости от величины, назначения и роли в системе обслуживания стадионы включаются в физкультурно-спортивные комплексы или размещаются обособленно. У нас принято размещать стадионы любой величины в спортивных комплексах, например стадион на 40 тыс. мест в Набережных Челнах, малый заводской стадион на 4,5 тыс. мест в Москве, стадион "Лужники" на 84 тыс. мест в Москве.

Рис. 8

Рис. 9

За рубежом наряду с таким приемом крупные стадионы, а иногда и стадионы средней величины, только или преимущественно демонстрационные размещают изолированно, в окружении автостоянок и транспортных магистралей или включают в комплекс демонстрационных сооружений.

Автостоянки вокруг стадионов имеют большую вместимость, их территории рассчитаны иногда на четверть вместимости трибун.

Рис. 10

Особенно выразительна органичная связь с природой в спорткомплексах, размещенных в парках, лесопарках, у реки.

Чем меньше вместимость стадионов, тем четче выявлен их тренировочный характер и тем чаще входят они в спортивные комплексы, располагаясь в зелени и тяготея к акваториям.
