Реперная точка
|
Температура, °С
|
Неопределенность, К
|
Точка кипения азота
|
-195,798
|
0,002
|
Точка сублимации двуокиси
углерода
|
-78.464
|
0.003
|
Точка плавления эвтектики
Ga/20.5%In
|
15.650
|
0.001
|
Точка плавления эвтектики
Ga/8%Sn
|
20.476
|
0.002
|
Точка затвердевания натрия
|
97,794
|
0.005
|
Точка кипения воды
|
99,974
|
0,001
|
Точка затвердевания
бензойной кислоты
|
122,352
|
0.007
|
Точка затвердевания висмута
|
271,402
|
0,001
|
Точка затвердевания кадмия
|
321,069
|
0,001
|
Точка затвердевания свинца
|
327,462
|
0,001
|
Точка кипения серы
|
444,614
|
0.002
|
Точка затвердевания сурьмы
|
630,628
|
0,001
|
779.63
|
0.05
|
Точка кипения натрия
|
882,940
|
0.005
|
Точка затвердевания никеля
|
1455
|
1
|
Точка затвердевания
кобальта
|
1495
|
3
|
Точка затвердевания
палладия
|
1554,8
|
0.1
|
Точка затвердевания платины
|
1768,2
|
0.4
|
Точка затвердевания родия
|
1963
|
3
|
Точка плавления оксида
алюминия
|
2053
|
2
|
Точка затвердевания иридия
|
2446
|
6
|
Точка плавления молибдена
|
2622
|
4
|
Точка плавления вольфрама
|
3414
|
7
|
.2 Платиновый терморезистор
Использование платины в качестве терморезистора обусловлено , что платина
- благородный металл, слабо взаимодействует с окружающей средой, легко
обрабатывается, имеет кубическую кристаллическую решётку, поэтому расширение и
сжатие чувствительного элемента (ЧЭ) при изменении температуры происходит
изотропно. Методы получения и очистки платины от загрязнений весьма совершенны,
и платина является одним из наиболее воспроизводимых в чистом виде материалов.
Чаще всего для изготовления ЧЭ используется платина в виде проволоки. В
зависимости от того, в каком температурном интервале и для каких целей
используется терморезистор, диаметр проволоки не превосходит 0,05 - 0,02 мм
(для низких температур). Сопротивление при 273,16 К выбирается от десятков до
сотен Ом. Для точных и эталонных терморезисторов ЧЭ изготавливают из проволоки
диаметром 0,05 - 0,07 мм, чтобы сопротивление при 273,16 К равнялось 25, 50 или
100 Ом.
Так как при загрязнении и механических напряжениях, которые возникают в
проволоке при изготовлении, воспроизводимость и долговременная стабильность
ухудшаются, то при изготовлении терморезисторов с высокими метрологическими
характеристиками к чистоте исходного материала и технологии изготовления
предъявляются специальные требования.
Для изготовления ЧЭ используют спектрально чистую проволоку с содержанием
основного вещества 99,999%. Чистоту такой платины контролируют, измеряя
отношение сопротивлений R373,16
К/R273,16 К, которое должно быть больше или
равно 1,3925. Марка этой платины ПЛ-0[3].
Термометры, используемые для технических целей, от которых не требуется
высокая точность, изготавливают из платины марки ПТ-2 с R373,16 К/R273,16 К >1,39.
Температура воспроизводится платиновыми терморезисторами в качестве
первичного эталона с погрешностью воспроизведения температуры реперных точек,
т. е. меньше 0,001 К [4].
Чувствительный элемент, используемый в конструкции платинового
терморезистора, на керамическом каркасе выполнен в виде спирали 3 из платиновой
проволоки марки ПТ-0 диаметром 0,05 мм, которая помещена в четырехканальный
керамический изолятор 2. К концам спирали припаяны выводы 1 из платиновой
проволоки марки ПЛ-2. Каналы со спиралью засыпаны безводной окисью алюминия.
Описанный терморезистор используется в установке. Помимо него используются два
платиновых SMD-терморезистора копании Honeywell сопротивлением 1000 Ом каждый и
классом точности А.
Характеристика преобразования платинового терморезистора очень точно
апроксимируется уравнением Каллендара-Ван Дусена[5]:
(1)
где
A = 3,9083*10-3 К-1 , B =
-5,775*10-7 К-2.
.3 Измерение
температуры
Существует большое количество измерительных мостов и потенциометров,
работающих в комплекте с термометрами сопротивления. Причем отечественные
приборы не уступают, а иногда превосходят по качеству импортные установки.
Термометры сопротивления могут подключаться к измерительной установке по двух-,
трех-, и четырех-проводной схемам. Причем для ТС классов АА и А двух-проводная
схема не допустима, т.к. в данном случае, сопротивление подводящих проводов
включается в полное измеренное сопротивление термометра и приводит к
значительному снижению точности измерения, даже если номинальное сопротивление
выводов приведено в документации и учитывается в расчетах. Выбор измерительного
тока также влияет на точность измерения температуры. Поскольку ЧЭ изготовлен из
очень тонкой проволоки или пленки, даже малый ток может вызвать существенный
нагрев ЧЭ. Во избежание значительного увеличения погрешности из-за нагрева ЧЭ
измерительным током для 100-омных ТС рекомендуется использовать токи 1 мА и
ниже. В этом случае погрешность не превысит 0,1 °С. Для снижения эффекта
нагрева ЧЭ иногда используется импульсный измерительный ток.

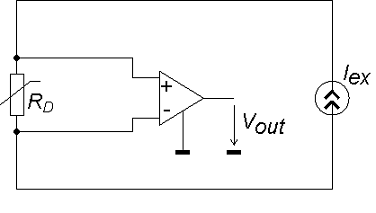

Для измерения температуры можно использовать следующую простейшую схему.
Схема представлена на рис 1.1. Ток возбуждения задается с помощью источника
тока, чтобы его внутреннее сопротивление и сопротивление подводящих проводов не
влияло на величину тока через термопреобразователь. В этом случае напряжение на
выходе дифференциального усилителя будет равно:
, (2)
независимо от сопротивления подводящих проводов, поскольку входное
сопротивление дифференциального усилителя в этих условиях нетрудно сделать
практически бесконечным.
Рис.1.1 Четырехпроводная схема измерения температуры
.4 ПИД-регулятор
ПИД-регулятор - это звено в контуре управления с обратной связью,
используемое для поддержания заданного значения измеряемого параметра.
ПИД-регулятор измеряет отклонение стабилизируемой величины от заданного
значения (так называемой уставки) и генерирует управляющий сигнал, являющийся
суммой трёх слагаемых, первое из которых пропорционально этому отклонению,
второе пропорционально интегралу отклонения и третье пропорционально
производной отклонения. Если какие-то из составляющих слагаемых не
используются, то регулятор соответственно называют
пропорционально-интегральным, пропорционально-дифференциальным,

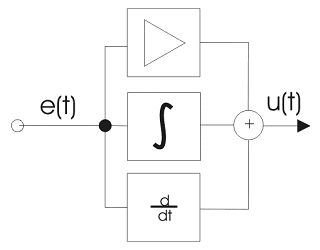

пропорциональным и т. п. На риc. 1.2
показана упрощенная функциональная схема ПИД-регулятора[6]:
Рис. 1.2. Функциональная схема ПИД-регулятора.(t) - отклонение измеряемой
величины от уставки (ошибка);(t) - управляющее воздействие, генерируемое
регулятором.
На рис. 1.3 показано более типичное изображение ПИД-регулятора в виде
одного функционального блока.
Рис. 1.3. Упрощенное изображение ПИД-регулятора в виде одного
функционального блока.
Назначение ПИД-регулятора заключается в поддержании некоторой величины PV
на заданном значении SP с помощью изменения другой величины OP, где- измеряемый
параметр- заданное значение измеряемого параметра (уставка);- управляющее
воздействие;
Разность (SP-PV) называется ошибкой или рассогласованием.
Как уже сказано, выходной сигнал OP определяется тремя слагаемыми:
, (3)
где
KP, KDI, KTI - коэффициенты усиления соответственно пропорциональной
дифференциальной и интегральной составляющей.
Однако
в большинстве реальных систем используют несколько другую формулу выходного
сигнала, в которой пропорциональный коэффициент находится за скобкой:
, (4)
где
Pp = 1/KP (зона пропорциональности); PD = KDI (постоянная дифференцирования);
PI = 1/KTI (постоянная интегрирования).
Пропорциональная
составляющая стремится устранить непосредственную ошибку (SP-PV) в значении
стабилизируемой величины, наблюдаемую в данный момент времени. Значение этой
составляющей прямопропорционально отклонению измеряемой величины от уставки
(SP-PV). Так если входной сигнал равен уставке, т.е. PV=SP, то пропорциональная
составляющая равна нулю.
При
использовании только пропорционального регулятора значение регулируемой
величины никогда не устанавливается на заданном значении (PVуст≠SP).
Существует так называемая статическая ошибка, которая равна такому отклонению
регулируемой величины, которое обеспечивает выходной сигнал, стабилизирующий
выходную величину именно на этом значении. Например, в регуляторе температуры
выходной сигнал OP, регулирующий мощность нагревателя, постепенно уменьшается
при приближении температуры PV к уставке SP: при PV → SP , OP → 0.
Система
стабилизируется на определенном значении OP, при котором мощность нагревателя
равна тепловым потерям. При этом температура не может достичь уставки, так как
в этом случае мощность нагревателя станет равной нулю (OP=0), и он начнет
остывать, а вместе с этим будет падать и температура.
По
мере увеличения коэффициента пропорциональности (усиления) уменьшается
статическая ошибка, однако слишком большой коэффициент усиления может стать
причиной автоколебаний, а при дальнейшем увеличении коэффициента система может
потерять устойчивость.
Для
устранения статической ошибки вводится интегральная составляющая. Если система
не испытывает внешних возмущений, то через некоторое время регулируемая
величина стабилизируется на заданном значении. При стабилизации (PV=SP)
пропорциональная составляющая будет равна нулю, а выходной сигнал будет
полностью обеспечиваться интегральной составляющей. При постоянном значении
рассогласования (SP-PV) интегральная составляющая представляет линейно
увеличивающуюся со временем величину.
Физически
интегральная составляющая представляет задержку реакции регулятора на изменение
величины рассогласования, внося в систему некоторую инерционность, что может
быть полезно для управления объектами c большой чувствительностью.
Процесс
настройки ПИД-регулятора состоит в основном из задания уставки и значений
указанных выше трех коэффициентов. Существует несколько математических методов
вычисления оптимальных коэффициентов PID-регулятора исходя из обеспечения
наибольшей устойчивости системы. Однако на практике настройка регулятора
проводится эмпирическим методом. В современных автоматических средствах
управления зачастую применяются так называемые самонастраивающиеся ПИД
-регуляторы, которые путем подачи на объект единичного воздействия и анализа
ответной реакции автоматически выставляют если не оптимальные, то достаточно
хорошие коэффициенты. Более того, существуют алгоритмы адаптированного ПИД
-регулирования, предполагающие автоматическую корректировку (подстройку)
коэффициентов регулирования в процессе управления. С их помощью можно достичь
очень высокого качества управления даже в сильно нелинейных системах[7].
.5 Настройка регуляторов
При применении PID-регуляторов для каждого конкретного объекта необходимо
настраивать от одного до трех коэффициентов. Для типовых регуляторов известны
простейшие аналитические и табличные методы настройки (например, методика
Цидлера)[8].
Алгоритм настройки по реакции на входной скачок:
на вход подается новое задание (уставка) - нагреватель включается на
максимальную мощность, и по переходному процессу X(t) определяются t0, R, tи
(см. рис. 1.4):

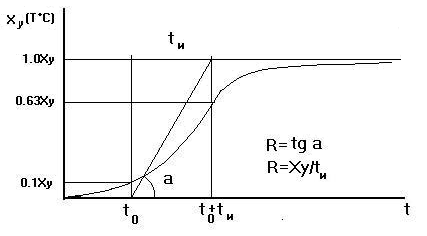

Рис 1.4. Разгонная кривая для объекта с транспортным запаздыванием- время
транспортного запаздывания; tи - постоянная времени (время согласования)
определяется инерционностью объекта; Xy - установившееся значение; R - наклон
разгонной кривой dX/dt (макс. скорость изменения Х)
вычисляются коэффициенты настройки согласно следующим примерным
соотношениям:
для P-регулятора КP= 1/R·t0
для PD-регулятора КP= 1/R·t0, KDI =0.25·t0
для PI-регулятора КP= 0.8/R·t0, KTI =
1/3·t0
для PID-регулятора КP= 1.2/R·t0, KTI =
1/2·t0, KDI =0.4·t0.
Не
обязательно выводить объект на максимально возможную величину Х. Однако,
следует иметь в виду, что слишком маленький скачок не позволяет определить R с
достаточно высокой точностью[9].
.6 Постановка
задачи и выбор метода исследования
В ходе работы необходимо создать термостат, в рабочем объеме которого
можно установить необходимую температуру из диапазона от 253 К до 373 К, при
этом для определения температуры используется платиновые термометры
сопротивления. Для высокой точности и стабильности поддержания заданной
температуры был выбран прецизионный двухконтурный термостат с
пропорционально-интегрально-дифференциальным регулированием.
Необходимо добиться стабилизации температуры во внутреннем контуре
термостата с точностью до 0.001 К, во внешнем - 0.01 К. Определение температуры
производится с помощью 31-разрядного АЦП ADS1281 фирмы Texas Instruments и
внутреннего 24-разрядного АЦП конвертора ADuC845.
Разработана программа управления аппаратной частью устройства. Для
обработки результатов измерений используются ресурсы ПК, сопряжение с которым
реализовано через интерфейс USB.
Измерительная часть схемы гальванически развязана с портом компьютера.
2.
Экспериментальная установка
2.1
Структурная схема

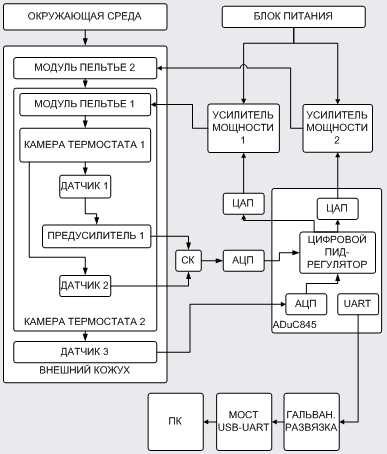

На рис. 2.1 представлена структурная схема прибора.
Камера 1 является основным объектом термостатирования, её температура
воздействует на датчик 1, в качестве которого используется одинарный мост с
платиновым терморезистором (1000 Ом) в одном из плечей, и датчик 2,
представляющий собой платиновый терморезистор (50 Ом). Термоэлектрический
модули Пельтье 1 и 2 служат для нагрева и охлаждения камер 1 и 2
соответственно. Камера 2 является окружающей средой для камеры 1. Использование
модулей Пельтье обеспечивает работу термостата в широким температурном
диапазоне. Работа модулей Пельтье определяется напряжением на выходах
усилителей мощности. Входным воздействием на усилители мощности являются напряжения
на выходах ЦАП: внешнего DAC8550
и встроенного в ADuC845. Датчик 3
(платиновый терморезистор сопротивлением 1000 Ом), находится в камере 2. Через
датчик 3 протекает ток от источника тока. Сигнал с датчика 1 усиливается
предусилителем. Напряжения измеряются двумя АЦП, а переключение между датчиками
1 и 2 происходит с помощью системы коммутации (СК). Напряжение попадает на вход
цифрового ПИД-регулятора, который осуществляет регулировку и выдаёт сигнал
ошибки на ЦАП.
Внешний кожух служит для уменьшения воздействия окружающей среды на
термостатируемый объект.
Рис. 2.1. Структурная схема установки
2.2
Принципиальная электрическая схема
Принципиальная схема установки состоит из измерительно-регулировочного и
силового блоков. Схема представлена на рис. 2.2.
Схема силовой части состоит из двух одинаковых мощных операционных
усилителей LM765 фирмы National Semiconductors, включенных по схеме
дифференциального усилителя. Они служат для усиления выходного напряжения
цифроаналоговых преобразователей: ADuC845 и 16-разрядного DAC8550.
Выходные сигналы с силовой части подключены к термоэлектрическим модулям
Пельтье. Благодаря тому, на один из входов каждого усилителя подается
напряжение 2,5 В, можно изменять направления тока лишь управляя уровнем
выходного напряжения ЦАП. Это обеспечивает и нагрев и охлаждение камер
термостата.
Авторегулирования термостата осуществляется микроконвертером ADuC845. Выбор обоснован тем, что в
составе ADuC845 имеется 24-х разрядный и 16-ти
разрядный сигма-дельта-АЦП, один 10-разрядный ЦАП. Частота работы позволяет
использовать микроконвертер в качестве цифрового ПИД-регулятора.
В качестве источника опорного напряжения в 2,5 В используется
специализированная микросхема ISL21007
фирмы Intersil, выход которой подключен к
микроконвертеру, предусилителю, источникам тока, силовой части, внешнему
31-разрядному АЦП ADS1281 фирмы Texas Instruments. ИОН на 5 В, микросхема x60003 фирмы Intersil, подключена к ЦАП DAC8550. ИОН на 3,3 В, микросхема TLV1117 фирмы Texas Instruments , подключена к АЦП ADS1281. Через платиновые
терморезисторы, используемые в качестве датчиков температуры, протекают токи от
двух источниках тока, выполненных на основе микросхем AD8531 и LM375,
представляющих собой операционные усилители. Токозадающий резистор подобран
так, чтобы ток через него был равен 1мА. Микросхема AD620 служит предусилителем для усиления напряжения, падающего
либо на эталонном 50-омном терморезисторе R2, либо на платиновом терморезисторе R1. Для переключения между R1 и R2, а
также для переключения между R3 и
выходом предусилителя используется система коммутации, выполненная на четырех
сдвоенных аналоговых ключах ADG821
фирмы Analog Devices.. Аналоговый ключ ISL84780 используется для коммутации тока через
терморезисторы для учета действия термо-ЭДС. Все ключи управляются ADuC845 и оптически развязаны с ним с
помощью оптопар pc3h7 фирмы SHARP. Микроконвертер ADuC845 служит одновременно и блоком авторегулирования
(цифровой ПИД-регулятор) и блоком управления. Тактирование ADS1281 происходит с помощью тактового
генератора CGS3311M.
В зависимости от измеренного значения температуры происходит подстройка
напряжения ЦА-преобразователей. Для питания всей измерительно-регулировочной
части используются аккумуляторные батареи, а для питания силовой части -
аккумуляторы.
Для связи с компьютером используется интерфейс UART. В настоящее время на материнских платах персональных
настольных компьютеров все реже устанавливается разъем последовательного порта,
на ноутбуках данные разъемы вообще практически не встречаются. Поэтому более
предпочтительным вариантом является интерфейс USB. В некоторых моделях современных контроллеров
встречается аппаратная реализация указанного интерфейса, но данные контроллеры
либо очень дороги, либо сложны в смысле программирования. Поскольку обмен с
компьютером информацией происходит достаточно медленно, то можно использовать
микросхему мост USB-UART, который позволяет использовать
современный интерфейс USB,
но протоколом обмена информацией при этом является протокол UART. Для исключения наводок от цепей
питания компьютера используется гальваническая развязка.
Рис. 2.2. Принципиальная электрическая схема
2.3 Описание
термостатируемого блока

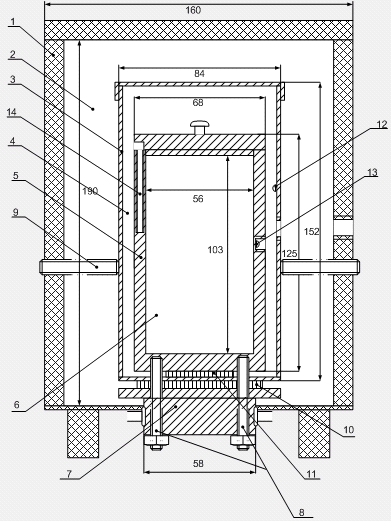

Рассмотрим блок термостата. На рис 2.3 представлен чертеж
термостатируемого блока. Термостат изолирован от внешней окружающей среды
кожухом 1 и теплоизоляцией 2, которая уменьшает энергопотребление и совместно с
теплоёмкостью изотермической камеры 3 образует тепловой фильтр, который сводит
к минимуму амплитуду колебаний температуры внешней среды при передаче их к
статируемому объекту 6. Компенсация тепловых потерь камеры 4 осуществляется
термоэлектрическим модулем Пельтье 11. Отвод тепла с другой стороны модуля
происходит через дно камеры 3. Датчик температуры 12 располагается на стенке
цилиндра 3 и имеет с ней хороший тепловой контакт с камерой 4. Датчик
температуры 13 располагается на стенке цилиндра 5, рядом располагается плата
измерительного моста, с которым соединён датчик 13.
Внутренняя камера является термостатируемым объектом, находящимся в
камере 4. Изотермическая камера 5 представляет собой массивный алюминиевый блок
в виде цилиндра с толщиной стенок 6 мм, что обеспечивает уменьшение влияния
внешней среды на объект термостатирования. Для камеры 6 внешней средой уже
является камера термостата 4, в которой поддерживается необходимая температура.
Датчик 14 вмонтирован в стенку имеет маленькие размеры и хороший тепловой
контакт с камерой 6. Термоэлектрический модуль Пельтье 10 компенсирует тепловые
потери камеры 6 термостата, при взаимодействии с камерой 4. Все выводы от
нагревателей и датчиков выведены через отверстия.
Блок термостата имеет разборную конструкцию, что позволяет внутрь камеры
6 поместить исследуемый объект, а также даёт возможность поместить
теплоизоляцию между камерами (при необходимости) для сглаживания быстрых
колебаний или отдельных выбросов температуры. Для фиксации камер внутри
термостата и хорошего контакта камер с модулями Пельтье, а также контакта
модуля Пельтье 10 с блоком водного охлаждения 7 используются 4 фторопластовых
болта М6. Для фиксации внешней камеры 3 внутри кожуха используются 3
текстолитовых болта М10. Выбор материала болтов обусловлен их низкой
теплопроводностью.
Кожух 1 изготовлен из двустороннего стеклотекстолита. Камера 3
изготовлена из алюминия толщиной 2 мм. Камеры 3 и 5 имеют удобные, плотно
прилегающие к ним, крышки, также изготовленные из алюминия. Для устранения
механического воздействия на хрупкие модули Пельтье и на датчики 1, 2, 3 к камерам
3 и 5 прикреплены колодки к которым припаяны провода от вышеперечисленных
элементов. На границы соприкосновения камера 5 - модуль Пельтье 11 - камера 3 -
модуль Пельтье 10 - блок водного охлаждения нанесен тонкий слой солидола,
обеспечивающий хорошую теплопроводность между ними. Блок водного охлаждения
изготовлен из алюминиевого бруска с системой отверстий, просверленных в нём.
Рис. 2.3. Чертеж камеры термостата
3. Результаты
В ходе работы необходимо было достичь точности измерения и стабилизации
температуры не менее 0.001 градуса Цельсия. Для достижения такой точности нужно
использовать высокоразрядный АЦП. Самым восокоразрядным АЦП на данный момент
является ADS1281 фирмы TI. Он и был использован в данной курсовой. Было произведено
термостабилизирования (10 градусов Ц). Для внешнего контура - на рис. 3.1. Для
внутреннего - на рис. 3.2. В масштабе для внутреннего - на рис.3.3. Была
достигнута заявленная точность стабилизации в 0.001 градус Цельсия.

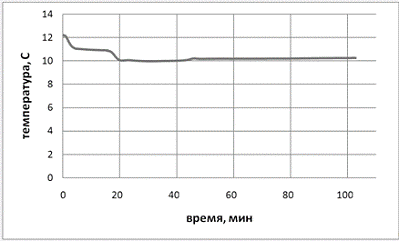

Рис 3.1. Стабилизация для внешнего контура

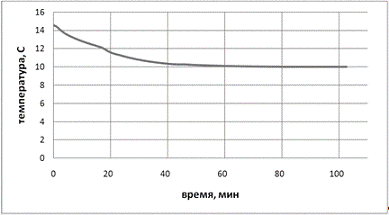

Рис 3.2. Стабилизация для внутреннего контура

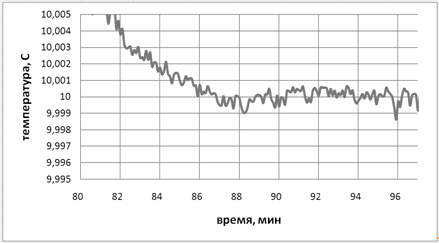

Рис 3.3. Стабилизация для внутреннего контура (масштаб)
Заключение
В результате проделанной работы был улучшен прецизионный двухступенчатый
термостат, который обеспечивает стабильность температуры до 1мК. Работа осуществляется
в диапазоне температур от -20 до 100 градусов Цельсия.
В дальнейшем планируется с помощью термостата воспроизвести одну из
реперных точек (тройную точку воды) и исследовать фазовый переход вблизи неё с
помощью регистратора тройной точки воды. Таким образом можно будет исследовать
единицу температуры - градус Кельвина.
Литература
1. Попов М. М., Термометрия и калориметрия, Изд.МГУ
,М., 1954. - 942с.
. Сосновский А. Г., Столярова Н. И., Измерение
температур, Издательство комитета стандартов, мер и измерительных приборов М.,
1980. - 512c.
3. <http://www.temperatures.ru>
. Preston-Thomas H.,
Metrologia, 1990, 27(1), 3-10
5. Proces-Verbaux
du Comite International des Poids et Mesures, 78th meeting, 1989, pp. T1-T21
(French version) and pp. T23-T42 (in English)
. Metrologia,
33, р. 133-154 "Recommended values of temperature on
the ITS-90 for a selected set of secondary reference points"
. B. W.
Magnum, P. Bloembergen, M. V. Chattle, B. Fellmuth, P. Marcarino and A. I.
Pokhodun, On the International Temperature Scale of 1990 (ITS-90),
Metrologia 36 (1999), 79-88
. Techniques
for Approximating the International Temperature Scale of 1990. Published
by the Bureau International des Poids et Mesures, 1990, - 205 c.
9. Малков М. П
Справочник по физико-техническим основам криогеники. - М.: Энергоатомиздат,
1985. - 432 с.
. Орлова М. П.
Низкотемпературная термометрия. - М.: Энергоатомиздат, 1987. - 280 с.
. ГОСТ Р 8.625-2006
. <http://www.rlda.ru/Temperature_Measuring.htm>
. Духин С.С.
Электропроводность и электрокинетические свойства дисперсных систем. - Киев.:
Наук. думка, 1975. - 334c.
Приложение 1.
Листинг программы
#include <ADuC845.h>
#include <stdio.h>
#include
<math.h>ADC_int(void);set_curr(void);delay(int);set_sw(int,
int);spi(void);set_adc(char);prin(void);DIN = P2^0; // SPI for ADCDOUT = P2^1;
//DRDY = P2^2; //SCLK = P2^3; //char RESET = 0x06; // functions for ADCSTOPC =
0x11; //STANDBY = 0x02; //WRR1 = 0x41; // write in reg 01hWRN1 = 0; // write in
one regWRDAT = 0x40; //READC = 0x10; //SYNC = 0x04; //long DATA=0; // variable
for ADCREGD=0; //x=0, y=0; //carry = PSW^7; //sw1 = P2^4; // switchessw2 =
P2^5; //sw3 = P2^6; //sw4 = P2^7; //sw0 = P3^2; //dac_data = P3^5; // SPI for
DACdac_sync = P3^3; //dac_sclk = P3^4; //current = 0; // Voltage from DACn=3,
m=1, c=0, c1=0, c2=0, d;char sign;out, vaduc, v, v0, sum=0, sum1=0, t=10, M1,
M2;
//-------------------------- ADC_intADC_int () interrupt 6
{= (ADC0H*0x10000 | ADC0M*0x100 |ADC0L);= (vaduc / 8388608 -
1) * 1.28;(vaduc<0)vaduc=-vaduc;= 0;= 0;
}
//--------------------------- MAINmain(){CON = 0x86;// 9600FD
= 0x12; //= 0x52; //= 13;= 0x3B;CON1 = 0x86;CON2 = 0x4A;CON = 0x4B;= 0x07;=
0x00;= 1;= 1;_sw(m, n);_adc(RESET);
//set_adc(STOPC);
//set_adc(WRR1);_adc(WRN1);_adc(WRDAT);_adc(0x21);_adc(0);_adc(READC);(5000);(1)
{=spi();(c<30) {c++;}(c==30){v0 = v; c++;}(c>30)
{(fabs(v-v0)<0.005)
{(c2==50){set_sw(!m, n);}(c1==100)
{(c2==c1+1)set_sw(!m,
n++);= sum*0.01-0.022;= sum1*0.01;= (sum/1.003-1)*255.88;=
(sum1/1.003-1)*255.88;(fabs(sum1-t)<5) M2 = 0.2*(sum1-t);M2 =
1;=(2048+1500*M2);= d/256;= d&0xFF;(fabs(sum-t)<2){ M1 =
0.5*(sum-t);}M1=0;= 2.5 + M1;_curr();("%.4f\t",
sum);("%.4f\n", sum1);=0;=0;=0;=0;
}v0 = v;
}
}
}
//--------------------------
SET_CURRset_curr(void)
{int temp,
mask;cnt;_sync = 0;_data = 0;(cnt = 0; cnt < 8; cnt++)
{_sclk = 0;_sclk =
1;
}= 0x8000;=
32768*(current*0.4-1);(cnt = 0; cnt < 16; cnt++)
{= (int)current
& mask;(temp == 0){ dac_data = 0; }{ dac_data = 1; }_sclk = 0;_sclk = 1;=
mask >> 1;
}_sync = 1;
}
//-------------------------
DELAYdelay(int j)
{(j ; j>0;
j--){;}
}
//------------------------
SET_SWset_sw(int s0, int s1)
{(s0)
{sw0=1;}{sw0=0;}(s1 == 0) {sw1=0; sw2=0; sw3=0; sw4=0;}(s1 == 1) {sw1=1; sw2=0;
sw3=1; sw4=0;}(s1 == 2) {sw1=0; sw2=1; sw3=1; sw4=0;}(s1 == 3) {sw1=0; sw2=0;
sw3= 0; sw4=1;}(100);
}
//-------------------------
SPIspi()
{(DRDY);=
0;(DOUT){DATA<<=1; sign=0;}{DATA++; DATA<<=1; sign=1;}(y = 0; y
< 31 ;y++)
{= 1;=
0;(DOUT)++;<<= 1;
}(sign)out =
DATA;out = ~DATA;= (out/2147483648)*0.625;(1000);(out);
}
//-------------------------
SET_ADCset_adc(char reg)
{(x=0; x<8;
x++)
{<<=1;=
carry;= 1;= 0;
}= 0;(10);
}
