Разработка комплексной системы защиты информации отдела внутренних дел по Вьюжному району Ленинградской области

Тема: Разработка комплексной системы защиты информации отдела внутренних дел по Вьюжному району Ленинградской области

Содержание

Введение

. Анализ структуры организации

.1 Анализ производственной деятельности организации

.2 Структура организации

. Обеспечение информационной безопасности

.1 Внештатный контроль

.2 Охрана

.3 Режим

.4 Инженерно-техническая защита

. Анализ информационных потоков организации

.1 Общие положения

.2 Бумажное делопроизводство

.2.1 Открытое делопроизводство

.2.2 Конфиденциальное делопроизводство

.3 Телефонограммы

.4 Документы, передаваемые по сети факсимильной связи

.5 Электронные сообщения

.6 Электронные базы данных

. Разработка и обоснование зон безопасности в соответствии с поэтажным планом

. Выбор технических средств для обеспечения информационной безопасности

.1 Выбор структуры системы безопасности

.2 Разработка подсистемы контроля и управления доступом

.3 Разработка подсистемы пожарной сигнализации

.4 Разработка подсистемы охранной сигнализации

.5 Разработка подсистемы видеонаблюдения

.5.1 Выбор камер видеонаблюдения и мест их установки

.5.2 Выбор видеосервера

.6 Разработка системы электропитания

.6.1 Расчет параметров электропитания подсистемы КУД

.6.2 Расчет параметров электропитания подсистемы ОПС

.6.3 Расчет параметров электропитания подсистемы видеонаблюдения

.6.4 Электропитание ПЭВМ дежурного оператора

. Экономическая часть

.1 Определение товарного типа объекта разработки

.2 Единовременные затраты

.2.1 Расчет сметы затрат на разработку

.2.2 Определение стоимости технических и программных составляющих системы

.2.3 Определение стоимости монтажа и наладки

.2.4 Расчет отчислений в социальные внебюджетные фонды

.2.5 Расчет затрат на технологическое топливо и электроэнергию

.3 Определение годовых эксплуатационных расходов

.3.1 Расчет заработной платы и социальных отчислений

.3.2 Расчет отчислений в социальные внебюджетные фонды

.3.3 Расчет амортизационных отчислений

.3.4 Расчет затрат на текущий ремонт

.3.5 Затраты на потребляемую электроэнергию

.4 Затраты на создание и эксплуатацию системы охраны

. Безопасность жизнедеятельности

.1 Характеристика условий эксплуатации пункта наблюдения

.2 Анализ и выявление потенциально опасных и вредных факторов

.2.1 Электробезопасность

.2.2 Требования к уровню шума на рабочем месте

.2.3 Требования к уровню электромагнитных излучений

.2.4 Требования к освещенности рабочего места

.2.5 Требования к микроклимату помещения

.2.6 Общие требования к организации и оборудованию рабочих мест пользователей ПЭВМ

.2.7 Режимы труда и отдыха

.3 Пожарная безопасность

Заключение

Список используемой литературы

Приложения

Введение

Целью данной работы является разработка эффективной системы защиты информации, а для ее успешной реализации необходимо провести ряд важных мероприятий: анализ производственной деятельности организации, его структуры, движения информационных потоков; плана здания и маршрутов передвижения персонала и посетителей; разработка функциональной схемы защиты информации, а также разработка плана размещения компонентов системы на объекте защиты.

1. Анализ структуры организации

.1 Анализ производственной деятельности организации

Основными задачами РОВД является обеспечение безопасности личности, защита собственности от противоправных посягательств, охрана общественного порядка, обеспечение общественной безопасности, борьба с преступностью, регулирования миграционных процессов на соответствующей территории субъекта Российской Федерации.

I. Основные задачи

. Обеспечение охраны общественного порядка на территории субъекта Российской Федерации.

. Обеспечение предупреждения, пресечения, выявления и раскрытия преступлений, осуществление досудебного производства по которым отнесено к ведению органов внутренних дел.

. Обеспечение расследования уголовных дел о преступлениях, отнесенных к подследственности органов внутренних дел.

. Обеспечение безопасности дорожного движения на территории субъекта Российской Федерации.

. Организация и осуществление контроля за оборотом гражданского и служебного оружия, взрывчатых веществ и изделий, их содержащих, на территории субъекта Российской Федерации.

. Организация и осуществление в пределах полномочий органов внутренних дел контроля за негосударственной (частной) охранной деятельностью и негосударственной (частной) сыскной деятельностью на территории субъекта Российской Федерации.

. Обеспечение, в пределах полномочий органов внутренних дел, исполнения законодательства российской Федерации о гражданстве Российской Федерации и регистрационном учете граждан.

. Участие в реализации миграционной политики на территории субъекта Российской Федерации.

. Организация на территории субъекта Российской Федерации охраны имущества физических и юридических лиц по договорам.

. Обеспечение производства по делам об административных правонарушениях, подведомственным органам внутренних дел. [1]

Принимая во внимание вышеизложенное в деятельности милиции можно выделить три основных направления, каждое из которых имеет особую правовую характеристику:

Административная деятельность.

В ходе отправления административных полномочий сотрудники и аппарат милиции вступают в административно-правовые отношения в гражданами, учреждениями, организациями.

Виды административной деятельности милиции:

а) деятельность участковых инспекторов милиции;

б) служба милицейских нарядов по охране порядка в общественных местах;

в) обеспечение безопасности движения транспорта и пешеходов в населённых пунктах и на автомобильных трассах.

Милиция как орган дознания - следственные функции:

а) возбуждение уголовного дела;

б) следственные действия по установлению и закреплению следов преступления - осмотры, обыски, выемки, задержание и допрос подозреваемых, допрос потерпевших и свидетелей.

Оперативно-розыскная деятельность:

а) предупреждение и пресечение преступлений;

б) розыск преступников.

Рис. 1.1

.2 Структура организации

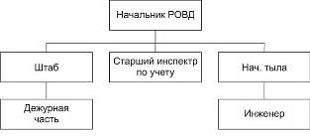

Структура организации с некоторыми изменениями и дополнениями представлена на Рис. 1.1.

Начальник РОВД

Всей деятельностью органа внутренних дел руководит его начальник. Он несет полную ответственность за качество выполнения возложенных на орган внутренних дел задач, служебно-боевую и мобилизационную готовность: служебно-боевую, оперативно-розыскную деятельность и всестороннее их обеспечение, а также профессиональную, боевую и служебную подготовку, воспитание, служебную дисциплину и морально - психологическое состояние личного состава. Он обязан твердо и последовательно проводить в жизнь политику государства в области обеспечения надежной защиты личности, общества и государства от преступных посягательств, а также общественной и экологической безопасности.

Начальник органа внутренних дел управляет подчиненными подразделениями и службами лично и через штаб, а также своих заместителей.

Начальник РОВД принимается на должность и снимается с неё решением Главного управления внутренних дел (ГУВД).

В соответствии приказом МВД России от 14 сентября 1993 г. №420 и приказа МВД России №140 от 16 марта 1996 г. начальник РОВД руководит деятельностью возглавляемого им органа внутренних дел и несет персональную ответственность за решение возложенных на отдел задач; является старшим оперативным начальником для всех дислоцированных на территории района подразделений системы МВД России за исключением подразделений, учреждений и организаций, непосредственно подчиненных МВД России, привлекает в установленном порядке их личный состав для охраны общественного порядка при проведении массовых мероприятий, возникновении стихийных бедствий и иных чрезвычайных обстоятельств. [2]

Начальнику РОВД непосредственно подчиняются заместители начальника - начальник отдела кадров (ОК), начальник тыла, начальник криминальной милиции (КМ), начальник милиции общественной безопасности (МОБ), начальник Штаба, начальник следственного отделения (СО), а так же секретарь, начальник секретной части, начальник группы подготовки документов, начальник службы безопасности.

Заместители

заместители подчиняется непосредственно начальнику РОВД. В его отсутствие исполняет его обязанности.

Штаб

Штаб является основным органом управления службами и подразделениями органа внутренних дел, призванным по поручению начальника РОВД или по собственной инициативе в пределах своих полномочий обеспечить деятельность РОВД по решению общесистемных, межрегиональных, межотраслевых либо комплексных задач, координировать деятельность служб и подразделений, организовывать взаимодействие между ними в целях наиболее качественного выполнения возложенных на орган внутренних дел задач, вырабатывать и реализовывать управленческие решения начальника органа внутренних дел.

Общими задачами штаба являются:

·  обеспечение оперативно-служебной и мобилизационной готовности органа внутренних дел;

·        непрерывный сбор, анализ и оценка данных оперативно-служебной обстановки и организация реагирования на ее изменения;

·        планирование и руководство служебной и служебно-боевой деятельностью органа внутренних дел, при привлечении для выполнения задач двух и более подразделений и служб различных направлений деятельности;

·        организация действий органа внутренних дел и его подразделений при возникновении чрезвычайных ситуаций;

·        подготовка управленческих решений начальника органа внутренних дел;

·        информационно-аналитическое и организационное обеспечение управленческих решений начальника органа внутренних дел;

·        подготовка проектов и организация реализации комплексных программ, планов, иных управленческих решений начальника органа внутренних дел путем координации усилий всех подразделений и служб и организации взаимодействия между ними;

·        своевременное доведение до подразделений и служб задач, приказов и распоряжений;

·        контроль за выполнением подразделениями и службами поставленных задач и оказание им практической и методической помощи;

·        организация всех видов связи, средств автоматизации и вычислительной техники;

·        изучение, обобщение и распространение положительного опыта служебной и служебно-боевой деятельности;

·        доклад вышестоящему штабу данных оперативно - служебной обстановки и принятых начальником органа внутренних дел решений;

·        информирование начальников и штабов подчиненных, взаимодействующих и соседних органов внутренних дел о новых данных оперативной обстановки;

·        организационно-штатное обеспечение органа внутренних дел;

·        правовое обеспечение деятельности органа внутренних дел;

·        обеспечение международного сотрудничества органа внутренних дел;

·        организационно-методическое обеспечение работы нижестоящих штабов органов внутренних дел;

·  организация и совершенствование системы управления органами внутренних дел, обеспечение ее бесперебойной работы, охраны, маскировки, защиты от радиоэлектронного подавления;

·  организация изучения общественного мнения о состоянии правопорядка и эффективности деятельности органа внутренних дел. [2]

Дежурная часть

Основными задачами дежурной части являются:

·  Обеспечение непрерывного круглосуточного приема сообщений

·        о преступлениях и происшествиях, поступающих по телефонным линиям, каналам телеграфной, электронной и факсимильной связи.

·        Сбор, обработка и передача информации о складывающейся оперативной обстановке на территории своего района.

·        Прием, регистрация поступивших в дежурную часть заявлений, сообщений о преступлениях, административных правонарушениях, чрезвычайных ситуациях и происшествиях, а также своевременное реагирование на них.

·        Непрерывное управление силами и средствами органа внутренних дел, немедленное принятие мер к раскрытию преступлений по "горячим следам".

·        Безотлагательная организация действий по обеспечению общественного порядка, ликвидации последствий стихийных бедствий и других чрезвычайных ситуаций и происшествий.

·        Контроль в пределах своей компетенции за соблюдением установленного порядка содержания, конвоирования задержанных и заключенных под стражу лиц.

·        Обеспечение сохранности служебных документов, оружия, боеприпасов, специальных средств, оперативной и криминалистической техники, средств связи и другого вверенного имущества.

·        Осуществление контроля за состоянием охраны помещений, обороны здания органа внутренних дел и прилегающей к нему территории, его противопожарной безопасности. [3]

Отдел Кадров (ОК)

Начальник отдела кадров подчиняется непосредственно начальнику РОВД и является его заместителем.

Отдел кадров принимает участие в разработке кадровой политики предприятия; организует работу с персоналом; осуществляет работу по подбору и расстановке кадров; проводит собеседования; организует обучение сотрудников по их специальностям; осуществляет хранение и ведение личных дел и другой установленной документации по кадрам; совместно с начальником службы безопасности и руководителями структурных подразделений участвует в принятии решений по вопросам найма, перевода, продвижения по службе, понижение в должности, наложения административных взысканий, а также увольнения работников; контролирует соблюдение норм трудового законодательства в работе с персоналом.

Тыл

Начальник тыла является заместителем начальника РОВД.

По сути, данная должность равнозначна начальнику отдела снабжения на других предприятиях. Подчиняется непосредственно начальнику РОВД. Он осуществляет руководство материально-техническим снабжением, транспортным обслуживанием предприятия.

Бухгалтерия.

Главный бухгалтер подчиняется начальнику тыла. Главный бухгалтер осуществляет организацию бухгалтерского учета хозяйственно-финансовой деятельности предприятия, контроль над экономным использованием материальных, трудовых и финансовых ресурсов, сохранностью собственности предприятия; рассчитывает размер заработной платы сотрудников предприятия; отвечает за законность, своевременность и правильность оформления финансовых документов; руководит работниками бухгалтерии.

Бухгалтер подчиняется главному бухгалтеру. В отсутствие главного бухгалтера исполняет его обязанности. Бухгалтер осуществляет прием и контроль первичной документации и подготавливает их к счетной обработке; производит начисление налогов, страховых взносов, платежей, заработной платы; разрабатывает рабочий план счетов, формы первичных документов, применяемые для оформления хозяйственных операций, по которым не предусмотрены типовые формы, а также формы документов для внутренней бухгалтерской отчетности, участвует в определении содержания основных приемов и методов ведения учета и технологии обработки бухгалтерской информации.

Криминальная милиция. (КМ)

Начальник КМ является заместителем начальника РОВД

В состав криминальной милиции входят оперативно - розыскные, научно - технические и иные подразделения, необходимые для решения стоящих перед ней задач и оказания помощи милиции общественной.

В соответствии с основными задачами и функциями блока криминальной милиции в него входят:

) отделение уголовного розыска (ОУР);

) отдел по борьбе с экономическими преступлениями (ОБЭП); [1]

Отделение уголовного розыска (ОУР)

К основным задачам и направлениям деятельности уголовного розыска относится выявление, предупреждение, пресечение и раскрытие преступлений, отнесенных к компетенции уголовного розыска, розыску лиц, скрывшихся от органов дознания, следствия, суда, без вести пропавших граждан и иных категорий разыскиваемых, а также установление личности граждан по неопознанным трупам. [1]

Отдел по борьбе с экономическими преступлениями (ОБЭП)

Основными задачами отдела по борьбе с экономическим преступлениями криминальной милиции) являются борьба с коррупцией, выявление, пресечение и раскрытие преступлений в приоритетных отраслях экономики (финансово-кредитная сфера, агропромышленный, топливно-энергетический и строительный комплекс, транспорт, промышленность, лесное хозяйство, система образования и здравоохранения, производство и реализация подакцизной группы товаров, сфера внешнеэкономической деятельности, приватизация и разгосударствление государственной собственности), причиняющими значительный материальный ущерб государству и субъектам хозяйствования различных форм собственности, а также в органах власти и управления.[1]

Милиция общественной безопасности (МОБ)

Начальник МОБ является заместителем начальника РОВД

Также милицию общественной безопасности называют и местной милицией.

В состав МОБ входят:

·  участковые инспектора милиции; (УУМ)

·        подразделения охраны объектов по договорам;

·        подразделения лицензионно-разрешительной работы и контроля за частной детективной деятельностью; (группа ЛРР)

·        подразделения по исполнению административного законодательства;

·        подразделения по предупреждению правонарушений несовершеннолетних; (ПДН или ОДН)

·        подразделения по раскрытию преступлений, по делам о которых производство предварительного следствия не обязательно;

·        специализированные подразделения дознания и иные подразделения, необходимые для решения задач, возложенных на МОБ.

В отличие от КМ, местная милиция (кроме МОБ на транспорте) подчиняется не только вышестоящему органу ВД, но также соответствующим исполнительным органам власти субъектов федерации и органам МСУ в пределах их компетенции. Подобный порядок обусловлен, прежде всего тем, что деятельность МОБ происходит на виду местного населения и призвана обеспечивать удовлетворение интересов местных сообществ.

Основными задачами местной милиции являются обеспечение личной безопасности граждан; охрана общественного порядка и обеспечение общественной безопасности; предупреждение и пресечение преступлений и административных правонарушений; раскрытие преступлений, по делам о которых производство предварительного следствия не обязательно, расследование преступлений в форме дознания; оказание в пределах её компетенции помощи гражданам, должностным лицам, предприятиям, организациям и общественным объединениям.

Иные задачи на милицию общественной безопасности могут быть возложены только законом.

Милиция общественной безопасности выполняет свои задачи во взаимодействии с криминальной милицией, другими службами ОВД и внутренними войсками МВД, а также иными правоохранительными органами, с ОИВ, предприятиями и т.д. [4]

Отдел по делам несовершеннолетних (ОДН)

Сотрудники подразделений по делам несовершеннолетних проводят индивидуальную профилактическую работу в отношении несовершеннолетних. Так же выявляют лиц, вовлекающих несовершеннолетних в совершение преступления и (или) антиобщественных действий или совершающих в отношении несовершеннолетних другие противоправные деяния, а также родителей несовершеннолетних или их законных представителей и должностных лиц, не исполняющих или ненадлежащим образом исполняющих свои обязанности по воспитанию, обучению и (или) содержанию несовершеннолетних, и в установленном порядке вносят предложения о применении к ним мер, предусмотренных законодательством РФ и законодательством субъектов РФ.

Следственный отдел (СО)

Начальник Следственного отдела является заместителем начальника РОВД.

Задачами органов предварительного следствия в Российской Федерации являются организация предварительного следствия и производство предварительного следствия по уголовным делам в соответствии с Уголовно-процессуальным кодексом Российской Федерации;

В соответствии с возложенными на них задачами органы предварительного следствия:

·  производят предварительное следствие по уголовным делам;

·        анализируют следственную практику, организацию и результаты деятельности следователей, разрабатывают и реализуют меры по повышению качества и сокращению сроков производства расследования;

·        изучают, обобщают и рекомендуют к внедрению положительный опыт предварительного следствия, разрабатывают для использования на практике современные методики расследования отдельных видов преступлений;

·        организуют взаимодействие следователей с органами, осуществляющими оперативно-розыскную, экспертно-криминалистическую деятельность, дознание, прокурорский надзор и судебный контроль по уголовным делам;

·        изучают правоприменительную практику следователей и осуществляют разработку предложений по совершенствованию законодательства Российской Федерации;

·        обеспечивают эффективную кадровую политику, подбор, расстановку и воспитание следственных кадров, повышение их квалификации и профессионального мастерства;

·        организуют рассмотрение и разрешение в соответствии с законодательством Российской Федерации писем, жалоб и заявлений граждан, поступающих в связи с производством предварительного следствия по уголовным делам. [5]

Изолятор временного содержания подозреваемых и обвиняемых (ИВС)

Основными задачами ИВС являются:

·  создание условий, исключающих возможность подозреваемым и обвиняемым, содержащимся под стражей, скрыться от следствия или суда;

·        осуществление мер, препятствующих попыткам подозреваемых и обвиняемых помешать установлению истины по уголовным делам;

·        обеспечение правопорядка и законности в ИВС, безопасности подозреваемых и обвиняемых, а также персонала, должностных лиц и граждан, находящихся на его территории;

·        обеспечение соблюдения прав и законных интересов подозреваемых и обвиняемых, их изоляции, исполнения ими своих обязанностей. [6]

Канцелярия

Задачами являются: прием, учёт (регистрация) и распределение входящей документации; учёт внутренних документов; передача документов и писем граждан начальнику РОВД, и после получения соответствующих указаний (резолюций), непосредственно исполнителю; учёт исходящей документации, её отправка по адресатам; контроль за прохождением и сроками исполнения документов и писем граждан; ведение номенклатуры; выдача приказов, документов и дел, контроль за их возвратом.

Инспектор работает с входящей-исходящей корреспонденцией; ведет делопроизводство; подготавливает и сдает в архив предприятия законченные документальные материалы, компьютерные базы данных; выполняет служебные поручения начальника РОВД.

2. Обеспечение информационной безопасности

Специфика данного предприятия с точки зрения осуществления безопасности заключается в следующем:

·  отсутствие конкурентов.

В связи с этим отпадает необходимость в группе безопасности внешней деятельности.

·  в функции дежурной части входит осуществление охраны здания РОВД, его имущества и поддержание общественного порядка на его территории.

Таким образом, функции отдела охраны осуществляется дежурной частью.

Службу режима, обеспечивает канцелярия. Инженерно-техническую защиту осуществляет служба Тыла.

Структурная схема организации безопасности представлена на рис. 2.1.

Рис. 2.1 - Структура организации информационной безопасности

Состав и функции соответствующих подразделений определяются соответствующими Положениями.

Положение о структурном подразделении - документ, предназначенный для нормативно-правовой регламентации деятельности каждого структурного подразделения. Положение определяет статус подразделения, отражает его место в составе структуры РОВД, показывает его внутреннюю организацию. На основе Положения составляется штатное расписание подразделения, определяется степень ответственности за выполнение возложенных на него задач.

2.1 Внештатный контроль

Стоит отметить, что находятся в ведении вышестоящих государственных структур МВД РФ такие функции присущие службе безопасности, как:

·  участие в разработке основополагающих документов с целью закрепления в них требований обеспечения безопасности и защиты информации ограниченного доступа в частности, правил внутреннего трудового распорядка, Положений о подразделениях, а также трудовых договоров, соглашений, подрядов, должностных инструкций и обязанностей руководства, специалистов, рабочих и служащих;

·        организация и проведение служебных расследований по фактам разглашения сведений, утрат документов и других нарушений безопасности организации;

·        разработка, ведение, обновление и пополнение «Перечня сведений, являющихся информацией для служебного пользования», и другие нормативные акты, регламентирующие порядок обеспечения безопасности и защиты информации;

Также соответствующими Управлениями могут создаваться отдельные комиссии, решающие определенные контрольно-ревизионные функции на временной или постоянной основе, такие как:

·  квартальные или годовые комиссии по проверке наличия, состояния и учета документов (материалов, сведений, ценностей);

·        комиссия по оценке возможностей публикации периодических документов, объявлений, проспектов, интервью и других выступлений в печати, на радио и телевидении, семинарах, симпозиумах, конференциях и т.п.;

·        периодические проверочные комиссии для проверки знаний и умений выполнять требования нормативных документов по защите государственной и коммерческой тайны, а также по оценке эффективности и надежности защитных мероприятий по обеспечению безопасности предприятия.

2.2 Охрана

Дежурная часть осуществляет функции отдела охраны в структуре информационной безопасности РОВД.

Дежурной частью, помимо основных рабочих функций, в плане обеспечения безопасности реализуются следующие задачи:

·  Обеспечение работы контрольно-пропускных пунктов,

·        Обеспечение круглосуточной охраны здания и прилегающей территории,

·        Обеспечение безопасности сотрудников, на территории РОВД,

·        Поддержание общественного порядка и безопасности на территории РОВД,

·        Мониторинг систем технической безопасности и быстрое реагирование на возникающие угрозы,

·        Обеспечение мониторинга состояния противопожарной безопасности,

·        Обеспечение безопасности сотрудников при проведении массовых мероприятий,

·        Безотлагательная организация действий по ликвидации последствий стихийных бедствий и других чрезвычайных ситуаций и происшествий.

Сотрудник дежурной части имеет право:

·  Проверять наличие, состояние и функционирование технических средств охраны охранной и пожарной сигнализации.

·        Требовать строгого соблюдения установленного внутриобъектового режима и правил трудового распорядка

·        Участвовать в разработке мероприятий по усилению безопасности и сохранности имущества, средств, зданий и помещений.

·        Не допускать случаев использования неисправного оборудования, охранной и пожарной техники.

·        Принимать меры воздействия к сотрудникам, допускающим порчу или неправильную эксплуатацию охранно-пожарной техники.

·        Требовать своевременного ремонта и профилактики технических средств охраны и пожарной сигнализации.

2.3 Режим

Канцелярия РОВД выполняет функции обеспечения режима.

Основными функциями являются, реализация и осуществление доступа к информации ДСП, в том числе:

·  В качестве структуры ответственной за обеспечение информационной безопасности канцелярия реализует следующие функции:

·        Разъяснение прав, обязанностей и ответственности сотрудников, допущенных к работе с документами, содержащими информацию ДСП;

·        Выдача разрешений на доступ сотрудников к сведениям, являющимися информацией ДСП;

·        Выдача разрешений на доступ уполномоченным лицам к сведениям, являющейся конфиденциальной либо служебной информацией;

·        Учет сотрудников, допущенных к работе с документами и материалами, содержащими сведения ДСП;

·        Учет и анализ нарушений режима работы с документами, содержащими информацию ДСП, различного рода попыток несанкционированного доступа к конфиденциальным документам.

·        определение выделенных помещений, проведение их паспортизации, обеспечение их защиты совместно со службой тыла.

Кроме того, канцелярия в взаимодействии с отделом кадров, учитывая, что сотрудники - главный источник утечки конфиденциальной информации, проводит беседы с поступающими на работу вольнонаёмными сотрудниками в подразделения, работа которых связанна документацией ДСП, с целью установления их пригодности для этой работы.

Канцелярия имеет право:

·  Проводить беседы с поступающими на работу и увольняющимися и оформлять обязательства не разглашать информацию ДСП.

·        Требовать от сотрудников и клиентов строгого выполнения установленного пропускного и внутриобъектового режима;

·        Проводить проверку состояния и организации работы по обеспечению режима работы с документами ДСП.

·        Возбуждать ходатайства перед руководством о привлечении к дисциплинарной ответственности лиц, допустивших нарушения режима.

·        Представлять к поощрениям сотрудников, добросовестно выполняющих обязанности по сохранению в тайне охраняемых сведений.

2.4 Инженерно-техническая защита

Служба тыла в плане обеспечения информационной безопасности реализует следующие функции:

·  Обеспечение устойчивой работы инженерно-технических средств объекта охраны,

·        Поддержка систем управления доступом на территорию РОВД,

·        Устройства пожарной и охранной сигнализации,

·        Поддержка работоспособности систем аналоговой и цифровой телефонии,

·        Устройства оповещения при чрезвычайных происшествиях,

·        Капитальный ремонт, модернизация действующих инженерно-технических систем безопасности.

·        Заключение договоров со сторонними фирмами на обслуживание и ремонт техники.

В Задачи Тыла по обеспечению информационной безопасности входят:

·  Обследование выделенных помещений с целью установления потенциально возможных каналов утечки конфиденциальной информации через технические средства, конструкции зданий и оборудования.

·        Выявление и оценка степени опасности технических каналов утечки информации.

·        Разработка мероприятий по ликвидации (локализации) установленных каналов утечки информации организационными, организационно-техническими или техническими мерами, используя для этого физические, аппаратные и программные средства и математические методы защиты.

·        Организация контроля (в том числе и инструментального) за эффективностью принятых защитных мероприятий. Проведение обобщения и анализа результатов контроля и разработка предложений по повышению надежности и эффективности мер защиты.

·        Обеспечение приобретения, установки, эксплуатации и контроля состояния технических средств защиты информации и противопожарной безопасности.

3. Анализ информационных потоков организации

.1 Общие положения

В системе МВД, и РОВД в частности происходит обмен огромными потоками информации, большинство которой имеет статус ДСП (для служебного пользования).

Всю информацию, циркулирующую в организации можно разделить на внешние и внутренние информационные потоки.

К внешним информационным потокам можно отнести: входящие и исходящие телефонные звонки, письма, факсы, документы, запросы вышестоящих контролирующих.

Всю внутреннюю информацию, циркулирующую в организации можно разделить на следующие группы:

·  Информация, относящееся к государственной тайне;

·        Информация, для служебного пользования;

·        Информация, относящаяся к персональной тайне;

·        Информация ограниченного доступа.

К информации, для служебного пользования относятся: методические рекомендации, указания, приказы и распоряжения и другие нормативные документы, поступившие из МВД, ГУВД и других вышестоящих органов.

А также документы, относящиеся к:

·  Управленческой деятельности

·        Боевой готовности, гражданской обороне, действиям при чрезвычайных обстоятельствах

·        Оперативно-розыскной, уголовно-исполнительной и иной специальной деятельности

·        Обеспечению общественного порядка и общественной безопасности

·        Научно-исследовательской и проектно-конструкторской работе

·        Кадрам

·        Финансированию и материально-техническому снабжению

·        Транспорту и связи

·        Иные сведенья

К информации, содержащей персональную тайну относятся: информация, предоставленная сотрудниками при приеме на работу и при оформлении документов на допуск к документам, содержащим конфиденциальную информацию, личные дела. Такая информация находится в отделе кадров.

К информации ограниченного доступа относятся: информация, предоставляемая в СМИ, справки по документам, касающимся заявителей, информации предоставляемая вышестоящим лицам.

Хочется отметить, что существует такое понятие как Следственная тайна. Следственная тайна связана с интересами законного производства предварительного расследования по уголовным делам (статья 310 УК РФ "Разглашение данных предварительного расследования"). В силу части 1 статьи 139 УПК РСФСР сведения о ходе предварительного расследования могут быть преданы гласности только с разрешения прокурора, следователя или лица, производящего дознание. В законе отсутствует перечень сведений, составляющих следственную тайну. Это означает, что прокурор, следователь или лицо, производящее дознание, могут по своему усмотрению устанавливать, какая информация о предварительном расследовании может быть специально охраняемой.

Таким образом, ответственность за безопасность таких сведений лежит на следователях и дознавателях.

Структура информационных потоков представлена на рис. 3.1.1 и рис. 3.1.2.

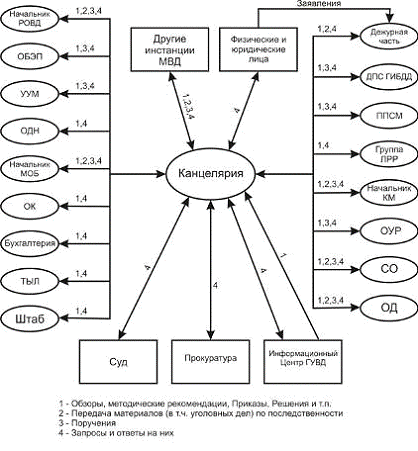

Рис. 3.1.1 - Информационные потоки, проходящие через канцелярию

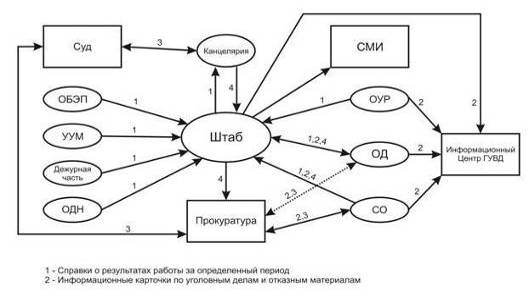

Рис. 3.1.2 - Информационные потоки, проходящие через Штаб

Подразделение делопроизводства и режима является самостоятельным структурным подразделением органа внутренних дел, подчиненным непосредственно руководителю органа внутренних дел. Документы, имеющие грифы, в том числе «ДСП», поступают и регистрируются отдельно от основного потока документов. Вся остальная корреспонденция, поступающая на адрес предприятия, направляется в канцелярию там регистрируется и распределяется.



3.2 Бумажное делопроизводство

.2.1 Открытое делопроизводство

Рациональный документооборот организуется на основании следующих положений:

. Движение документов должно соответствовать процессам подготовки или исполнения документов, основанным на распределении функциональных обязанностей между исполнителями.

Маршруты прохождения однотипных документов должны быть унифицированы.

. Учет входящих, подготовленных (исходящих, внутренних) документов в зависимости от документооборота производится в журналах учета (журнальный учет), в карточках учета (карточный учет) или с использованием средств вычислительной техники (автоматизированный учет).

. Перед началом ведения журналы или картотеки регистрируются в журнале учета журналов и картотек.

Листы журналов учета должны быть пронумерованы, прошиты и опечатаны печатью подразделения делопроизводства и режима. На последнем листе журнала делается отметка о количестве прошитых и пронумерованных в нем листов, которая заверяется подписью сотрудника, ответственного за регистрацию и хранение журнала после его закрытия.

Количество карточек в законченной производством картотеке указывается в журнале учета журналов и картотек по окончании года. Итоговая запись с указанием общего количества карточек и проставлением даты делается на отдельном листе, помещаемом в начале или в конце картотеки.

. В журналах (карточках) учета отражаются данные о движении документов с момента их получения или подготовки до завершения исполнения и подшивки в дело, отправки адресатам или уничтожения.

В журналах (карточках) учета запрещается делать подчистки, а также исправления с применением корректирующей жидкости. Внесенные сотрудником подразделения делопроизводства и режима исправления оговариваются и заверяются его подписью с проставлением даты.

По окончании года в журналах учета входящих и подготовленных документов делается отметка о количестве учтенных документов. [7]

Канцелярия является связующим узлом между всеми отделами РОВД. Вся поступающая извне и циркулирующая между отделами информация проходит через неё.

Исключения составляют заявления граждан о совершенном преступлении. Такая информация в печатном и устном (телефонные звонки) виде поступает в Дежурную часть.

Основные документопотоки:

·  Методические пособия, обзоры, Приказы, Решения и т.п.

Поступают в канцелярию преимущественно почтой. Документы регистрируются и передаются начальнику РОВД, который пишет резолюцию. Далее документы распределяются в соответствии с резолюцией по отделам РОВД: ОБЭП, УУМ, ОДН, нач. МОБ, нач. КМ, ОК, бухгалтерия, тыл, штаб, дежурная часть, ДПС ГИБДД, ППСМ, ЛРР, ОУР, СО или ОД. После ознакомления документы возвращаются в канцелярию.

Источниками такой документации являются различные структуры МВД, в том числе и Информационный центр ГУВД. Если требуется, в их адрес направляется ответ, например справки об исполнении.

·  Материалы, в том числе уголовные дела.

Для передачи материалов в другой отдел, требуется разрешение начальника РОВД. Рапорт о передаче материала подписывается у начальника РОВД и регистрируется в канцелярии.

·  Поручения.

Отдел может направить поручение на выполнение каких-либо действий в другой отдел согласно специфики работы последнего. Такие поручения регистрируются в канцелярии на имя начальника соответствующего отдела.

·  Запросы и ответы на них.

Запрос это просьба о предоставлении какой-либо информации.

Данная информация циркулирует между РОВД и другими организациями.

Запросы посылает как различные отделы РОВД, через канцелярию, так и различные организации направляют запросы в адрес РОВД.

·  Уголовные дела.

Уголовные дела с сопроводительной поступают из ОД и СО в прокуратуру. Передача дел в суд, проходит так же через прокуратуру. Возврат дел из суда осуществляется через канцелярию.

Прием входящих документов осуществляется сотрудником делопроизводств, старшим инспектором по учёту.

При этом проверяется:

·  количество листов;

·        наличие приложений.

Регистрация документов производится в журналах регистрации входящих документов. На каждом зарегистрированном документе должен проставляться штамп, в котором указывается:

·  регистрационный номер;

·        дата поступления.

·        количество листов основного документа

·        количество листов в приложении

После регистрации документы передаются начальнику РОВД для принятия решения. Руководитель после рассмотрения документа определяет исполнителя (или исполнителей) и дает указания по исполнению документа. Эти указания оформляются на самом документе в виде резолюции.

С резолюцией начальника документ передается исполнителю под расписку в журнале регистрации входящих документов.

По завершении работы над документом на нем проставляется отметка о его исполнении и направлении в дело. После чего документ сотрудником делопроизводства подшивается в дело [8]

Благодаря тому, что Штаб является аналитическим центром РОВД, он также является узлом документооборота. Через него проходят такие документопотоки, как:

·  Справки о результатах работы за определённый период.

Статистическая информация в виде справок периодически предоставляется в штаб начальниками различных отделов, где обрабатывается и в виде аналитических обзоров через канцелярию поступает в соответствующие инстанции.

Так же штаб предоставляет в СМИ оперативную информацию, не являющуюся конфиденциальной.

·  Информационные карточки.

Данные по уголовным делам и отказным материалам в виде статистических карточек из СО и ОД поступают в штаб, где обрабатываются, вносятся в соответствующие журналы. Далее карточки направляются в ИЦ ГУВД.

Некоторые статистические карточки ОД и СО направляют в ИЦ непосредственно.

Некоторые статистические карточки необходимо подписывать у прокурора, как у контролирующей инстанции.

·  Отказные материалы.

Отказные материалы поступает из ОД и СО в штаб. Там они регистрируются в «Журнале материалов, по которым вынесено постановление об отказе в возбуждении уголовного дела» и направляются в прокуратуру. Возврат отказных материалов осуществляется через канцелярию.

3.2.2 Конфиденциальное делопроизводство

Для конфиденциального делопроизводства организованна отдельная канцелярия. Дополнительно оборудуется отдельное помещение для работы с конфиденциальными документами.

·  присвоение и снятие грифа конфиденциальности должно осуществляться руководителем РОВД, либо вышестоящей структуры имеющей на это полномочия;

·        обязательная регистрация и учет всех конфиденциальных документов, а также передача их исполнителю под расписку в реестре;

·        контроль не только документов, содержащих конфиденциальную информацию, но и бумаг с печатями, штампами, бланками, особенно бланков строгой отчетности, содержащих уникальный номер, зарегистрированных установленным способом и имеющих специальный режим использования;

·        организационное выделение конфиденциального делопроизводства из обычного;

·        гриф конфиденциальности документа присваивается по наивысшей степени конфиденциальности сведений, в нем изложенных;

·        создание конфиденциальных документов производится в изолированных, специально оборудованных помещениях, прием и выдача документов производится через специальное окно, не выходящее в общий коридор или барьер, ограничивающий доступ к рабочим местам лиц, создающих конфиденциальные документы;

·        уничтожение конфиденциальных документов, в том числе черновиков, в машинках для уничтожении бумаг (шредерах) в присутствии нескольких человек и с проставлением соответствующих пометок в журналах уничтожения конфиденциальных документов. При большом количестве документов возможно их сжигание;

·        запрещение выноса из контролируемой территории конфиденциальных документов;

·        к работе с конфиденциальными документами допускаются только лица, заключившие соответствующие договора о нераспространении коммерческой тайны;

·        хранение конфиденциальных документов только в сейфах;

·        в делах или в архивах конфиденциальные документы должны храниться отдельно от открытых, по завершении оформления дел на последнем листе делается запись о количестве пронумерованных в нем листов, заверенная соответствующей подписью и печатью;

·        включать в документы только минимально необходимую конфиденциальную информацию;

·        рассылка конфиденциальных документов должна быть обоснованной и сведена к минимуму;

·        система учета (ручная или компьютерная) конфиденциальных документов должна предоставлять необходимые удобства поиска и контроля за местонахождением каждого конфиденциального документа;

·        организационно исключить необоснованное ознакомление с документами лиц, не имеющих нужных полномочий;

·        отправку конфиденциальных документов производить только заказными или ценными письмами, по каналам специальной связи или осуществлять доставку корреспонденции нарочным из числа сотрудников, допущенных к работе с такими документами;

·        контроль за использованием копировально-множительной техники, а также блокирование систем ввода-вывода информации на компьютерах, обрабатывающих конфиденциальную информацию;

·        организация периодической проверки делопроизводства.

Данная структура информационных потоков позволяет:

·  Избежать лишних путей прохождения документов на предприятии.

·        Ограничить доступ лиц, для которых данная информация не предназначена.

·        Обеспечить документирование конфиденциальной информации и защиту содержащейся в них информации. [9]

Решение о дальнейшем использовании конфиденциального документа определяется его значением и практической ценностью. В зависимости от этого конфиденциальные документы могут:

·  использоваться в дальнейшем;

·        передаваться в архив на хранение;

·        уничтожаться.

Все эти действия должны выполняться с соблюдением требований к конфиденциальным документам.

3.3 Телефонограммы

В обязанности сотрудников дежурной части входит регистрация сообщений граждан в Книге учёта сообщений о преступлениях (далее КУСП). Сообщения от граждан поступают не только в письменном виде, но и по телефону. Также с помощью телефонограмм могут передаваться сведенья из других структур МВД.

. Телефонограмма - обобщенное название различных по содержанию документов, выделяемых в связи с особым способом передачи текста, передается устно по каналам телефонной связи и записывается (печатается) получателем.

Юридическая сила поступившей телефонограммы определяется следующими реквизитами, обеспечивающими идентификацию подписи отправляемой телефонограммы: исходящим регистрационным номером отправляемой телефонограммы; должностью, фамилией, именем, отчеством лица, отправившего телефонограмму; подписью лица, принявшего телефонограмму, и входящим регистрационным номером полученной телефонограммы.

Телефонограммы рекомендуется использовать для оперативного решения служебных вопросов в тех случаях, когда сообщения, передаваемые по телефону, требуют документального оформления. Телефонограммами передаются несложные тексты (приглашения на совещания, заседания и другие).

Отправляемая телефонограмма составляется в одном экземпляре и подписывается руководителем или ответственным исполнителем.

Если телефонограмма передается нескольким адресатам, к ней должен прилагаться список подразделений, которым ее направляют, и номера телефонов, по которым она должна быть передана.

В телефонограмме не должно быть более 50 слов. В тексте следует избегать труднопроизносимых слов и сложных оборотов.

Датой телефонограммы является дата ее передачи.

Рекомендуется применять специальные бланки телефонограмм. Если бланки отсутствуют, то телефонограмма записывается в журнал учета телефонограмм.

Принимаемая (поступающая) телефонограмма может быть сначала застенографирована или записана с помощью звукозаписывающей техники, а затем расшифрована и отпечатана.

Следует проверять правильность записи повторным чтением телефонограммы в конце ее передачи.[10]

3.4 Документы, передаваемые по сети факсимильной связи

Факсограмма - обобщенное название различных по содержанию документов, выделяемых в связи с особым способом передачи текста при помощи факсимильной аппаратуры, передается в основном с применением телефонных каналов с бумажного носителя (тексты, таблицы, графики, рисунки, чертежи, фотографии и другие) и принимается в виде копии (факсимиле).

Факсимильная связь предназначается для оперативного обмена текстами документов и служебных материалов с последующим направлением документов на бумажных носителях. Запрещается передача по факсимильной связи документов, имеющих грифы секретности или пометку "Для служебного пользования".

Средства факсимильной связи устанавливаются в подразделениях делопроизводства и режима, дежурных частях или приемных руководителей органов внутренних дел.

Требования к составлению и оформлению сообщений, направляемых по факсимильной связи, определяются видом документа-подлинника (письмо, договор, протокол и другое).

Информация, подлежащая передаче по факсимильной связи (текст, фотография, чертеж и др.), должна располагаться только в пределах ограничительной рамки факсимильной аппаратуры. Ответственность за содержание передаваемой информации возлагается на исполнителя, подготовившего материал к передаче, и руководителя соответствующего структурного подразделения. Отправляемые по каналам факсимильной связи документы должны быть напечатаны четким, контрастным шрифтом либо написаны шариковой ручкой, тушью, контрастными черными или темно-синими чернилами. Чертежи и штриховые изображения оформляются четко и контрастно, свободное поле чертежей не должно иметь помарок. Фотографии должны быть четкими, с контрастным изображением. Необходимо, чтобы в отправляемых документах со смешанным содержанием (фотография и текст) текстовая часть не была бледнее фотографии. Запрещается отправка по каналам факсимильной связи документов, написанных с использованием красного, зеленого, желтого цветов; отпечатанных ли написанных на красной, серой бумаге, а также напечатанных шрифтом слабой контрастности или с недостаточной четкостью.

Объем передаваемого материала (текста, схемы, графического изображения), выполненного на писчей бумаге формата А4 черным цветом, не должен превышать 5 листов. Передача по факсимильной связи исходящих документов и принятые факсограммы учитываются в журнале учета факсограмм.

На копии исходящего документа, переданного по каналам факсимильной связи, или принятой факсограммы проставляется дата и время передачи (приема) факсограммы, наименование корреспондента (куда направлена или откуда получена факсограмма) и номер телефона, по которому установлен факсимильный аппарат. Эти записи заверяются подписью сотрудника, ответственного за передачу (прием) факсограмм.

Принятая факсограмма докладывается руководителю, которому адресован исходящий документ, переданный по каналам факсимильной связи, и передается с резолюцией исполнителю, о чем делается пометка в журнале учета факсограмм.

После получения оригинала документа, переданного по каналам факсимильной связи, сотрудником подразделения делопроизводства и режима с принятой факсограммы на оригинал документа переносятся резолюции и справки об исполнении документа.

Законченные делопроизводством факсограммы сдаются исполнителем для подшивки в дело принятых факсограмм, имеющих срок хранения один год.[10]

3.5 Электронные сообщения

. Электронное сообщение (ЭС) - совокупность данных, соответствующая установленному МВД России электронному формату, пригодная для однозначного восприятия ЭС, снабженная кодом аутентификации.

. ЭС состоит из адреса или нескольких адресов получателей, заголовка, содержащего служебную информацию (служебный заголовок), и текста. Служебный заголовок в свою очередь должен содержать следующие поля, задаваемые автором сообщения или автоматической системой: имя отправителя, обратный электронный адрес, дата и время отправки сообщения, электронный адрес получателя, тема сообщения, электронная цифровая подпись (ЭЦП), при наличии соответствующего удостоверяющего центра, имеющего лицензию, оформленную в соответствии с законодательством Российской Федерации.

. ЭС может быть передано или получено по магистральной сети передачи данных МВД России с использованием технологии ДИОНИС.

Возможна также передача ЭС по другим информационно-телекоммуникационным каналам связи, при наличии соответствующей аттестации на этот канал связи.

. Юридическая сила документов, хранимых, обрабатываемых и передаваемых с помощью автоматизированных информационных и телекоммуникационных систем, в соответствии с законодательством Российской Федерации может подтверждаться электронной цифровой подписью, порядок пользования которой определен Федеральным законом от 10 января 2002 г. N 1-ФЗ "Об электронной цифровой подписи". Юридическая сила электронной цифровой подписи признается при наличии в указанных системах программно-технических средств, обеспечивающих идентификацию подписи, и соблюдении установочного режима их использования.

Право удостоверять идентичность электронной цифровой подписи осуществляется на основе лицензии.

. Принятые ЭС распечатываются на листы бумаги с проставлением надписи: "Документ получен в электронном виде. ЭЦП подтверждаю", заверенной подписью сотрудника, распечатавшего ЭС. Электронная версия документа после проведения названных операций может быть уничтожена.

. Распечатанный документ передается в подразделение делопроизводства и режима, регистрируется в журнале (карточке) учета входящих несекретных документов, рассматривается и исполняется в установленном Инструкцией порядке.

. ЭС, не имеющие ЭЦП, не учитываются и исполнению не подлежат.

. Передача ЭС с пометкой "Для служебного пользования" разрешается только при наличии соответствующих аттестованных каналов связи между отправителем и получателем информации.

. Допускается прием и отправка электронных образов документов, полученных с помощью аппаратуры сканирования. В данном случае с документом производят действия, аналогичные приему факсограмм.[10]

3.6 Электронные базы данных

РОВД подчиняется Главному управлению внутренних дел (ГУВД). Существует локальная сеть, которая связывает компьютеры Штаба и Дежурной части с ИЦ ГУВД. (Информационный центр ГУВД)

Каждый сотрудник, имеющий право доступа к соответствующим БД ИЦ, имеет свой персональный логин-пароль, и отдельный почтовый ящик.

Список лиц, имеющих право доступа к Базам данных формируется начальником РОВД, и утверждается начальником ГУВД. После этого по секретной почте присылается имя- пароль для каждого сотрудника.

Смена пароля происходит раз в три месяца.

Для проверки и контроля раз в год ГУВД направляет комиссию по проверке.

Доступ к БД ГУВД и ИЦ ГУВД происходят по запросам.

Для получения сведений из баз данных, сотрудником не внесённым в списки имеющих право доступа, необходимо написать рапорт с обоснованием на имя начальника РОВД. С последующей положительной резолюцией запрос отправляется через Дежурную часть.

Существует три терминала с выходом в Базы данных.

Один расположен в Дежурной части, являющейся зоной повышенной безопасности. Доступ к нему строго ограничен.

Два терминала находятся на территории Штаба РОВД. В связи со спецификой работы Штаба в данное помещение имеют доступ практически все сотрудники.

Считаю необходимым выделить для вышеуказанных терминалов отдельное помещение с соответствующим контролем доступа.

4. Разработка и обоснование зон безопасности в соответствии с

поэтажным планом

Организация занимает отдельное 3-х этажное здание, находящееся в черте города. Окна фасада выходят на ул. Ирининская, окна противоположной стороны выходят во внутренний двор, образованный самим зданием и принадлежащими организации гаражам. Окна первого этажа забраны решётками. Проход на территорию РОВД осуществляется через контрольно-пропускной пункт. Таким образом, заходя с улицы в здание через КПП, посетитель попадает из нулевой зоны безопасности, к которой относятся улица и прилегающая территория, в первую, т.е. холл находится в первой зоне безопасности. Посетитель получает доступ к окну дежурной части, где может написать заявление о совершившемся преступлении, или же оформить явку с повинной, так же он может получить справочную информацию в том случае если она является открытой.

Чтобы попасть в другие отделы, которые находится в этом здании, посетителю нужно преодолеть еще одну преграду, которая находится у входа на главную лестницу. Там находится дежурный, который регистрирует в журнале данные посетителя и цели его визита. Таким образом, проходя через вторую преграду, посетитель переходит из первой зоны безопасности (холл) во вторую зону (организация).

Ко второй зоне безопасности относятся главная и аварийная лестницы, коридоры, санузлы (за исключением санузла в крыле ИВС) и комната отдыха сотрудников на втором этаже, так как что бы получить доступ в эти зоны надо преодолеть два КПП, то дополнительная защита не целесообразна.

К третьей зоне безопасности относятся большая часть помещений РОВД, такие как: Отдел кадров, кабинеты сотрудников младшего звена и их непосредственных начальников, актовый зал и канцелярия, так как доступ в эти помещения возможен, только в сопровождении или при наличии в них сотрудников.

К четвёртой зоне безопасности были отнесены:

·  кабинеты заместителей начальника РОВД, из-за больших объемов конфиденциальной аудиоинформации циркулирующих в них и соответственно важности принимаемых там решений.

·        Дежурная часть, согласно специфике поставленных перед службой задач.

·        Канцелярия, из-за циркулирующей в ней информации

К более защищаемой пятой зоне безопасности относятся:

·  Кабинет начальника РОВД, который так же является комнатой совещаний руководящего состава.

·        Бухгалтерия, из-за хранимых ей материальных ценностей,

·        Комната секретного делопроизводства, из-за важности обрабатываемых в ней сведений.

К максимально защищенной шестой зоне безопасности относятся

·  Изолятор временного содержания (ИВС). Из-за специфики работы для него было выделено отдельное крыло. Так же, в крыле ИВС, находится следственная комната, в которой производятся допросы задержанных.

·        Камеры административно-задержанных (КАЗ), из-за специфики помещения.

·        Архив личных дел,

·        Архив отказных материалов,

·        Архив уголовных дел,

·        Архив документации ДСП.

·        Архивы защищаются из-за хранимой в них документации.

Так же на территории РОВД находятся другие инстанции МВД, по договору с которыми они сами обеспечивают свою безопасность и безопасность своих помещений.

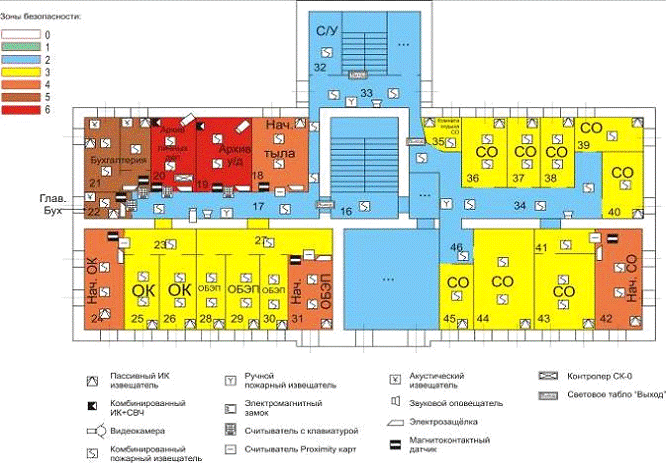

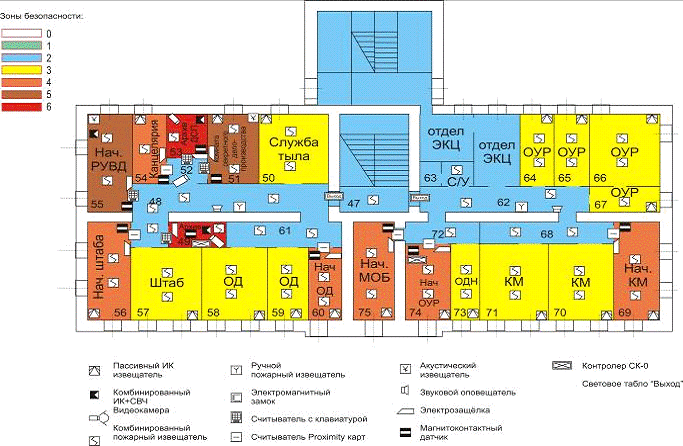

Поэтажный план распределения зон безопасности представлен в Приложении 1, Приложении 2 и Приложении 3.

5. Выбор технических средств для обеспечения информационной

безопасности

.1 Выбор структуры системы безопасности

В настоящее время в целях повышения технической оснащенности объектов активно внедряются интегрированные системы безопасности (ИСБ).

Интегрированная система безопасности - это совокупность функционально и информационно связанных друг с другом подсистем безопасности, работающих по единому алгоритму и имеющих общие каналы связи, программное обеспечение, базы данных.

Выделим основные, на взгляд автора, признаки ИСБ:

. Единая система сбора, обработки и представления данных, мониторинга и управления всеми подсистемами.

. Возможность задать требуемые сценарии действий любой сложности в ответ на различные события в системе.

Под событием в системе понимается все, что происходит в системе - обнаружение движения подсистемой видеоконтроля, тревога датчиков охранно-пожарной сигнализации, факт прохода через двери, контролируемые подсистемой контроля доступа, и т.п.

Действием является все, что можно сделать в системе - включить камеру на запись, выдать предупреждение оператору, включить тревожную сигнализацию, поставить/снять датчики с охраны, запретить проход по всем дверям и т.д. В ответ на событие или некий набор событий можно определить любой набор действий системы - сценарий. Более того, применяя специальный язык сценариев, можно определить сколь угодно сложную реакцию системы на события.

Например, при возникновении пожара (очага возгорания) "срабатывают" извещатели системы пожарной сигнализации. Сигнал от них передается в ИСБ, которая выдает тревожный сигнал оператору. Система видеонаблюдения выводит на монитор оператора изображение от ближайших к очагу возгорания видеокамер и анализирует изображение посредством алгоритмов распознавания образов огня или дыма. В случае подтверждения угрозы пожара, по команде оператора или без его участия (если отсутствует ответ или определенные действия со стороны оператора в течение определенного времени) система в соответствии с заданными сценариями поведения формирует команды для исполнения другими системами интегрированного комплекса. Включается система звукового и светового оповещения. Система контроля доступа разблокирует выходы для эвакуации людей.

Эти действия могут быть обеспечены только за счет взаимодействия отдельных систем комплекса и единой логики управления комплексом. Именно наличие таких взаимосвязей и событийных моделей позволяет говорить о действительно интегрированной системе. При этом не должно быть абсолютно никаких ограничений на описание логики работы системы - все, что может потребоваться на конкретном объекте в конкретных условиях, можно описать средствами ИСБ.

. Возможность интеграции любого оборудование и подсистемы независимо от типа оборудования, его производителя, места размещения, технических характеристик и общей топологии системы. Интеграция осуществляется за счет протоколов обмена, программ-драйверов, контроллеров.

. Модульность и открытые интерфейсы. Система может быть легко расширена как за счет включения новых модулей, так и за счет интеграции системы с уже существующими компьютеризированными системами предприятия. При этом, дополнительные модули могут быть разработаны как производителями ИСБ, так и с помощью компаний-Партнеров. Для этого производитель ИСБ предоставляет Партнерам интерфейсы и протоколы взаимодействия.

. Масштабируемость - отсутствие ограничений на масштаб охраняемого объекта и возможность подключения любого количества рабочих мест.

. Многоуровневая (иерархическая) структура системы позволяет рационально распределить потоки информации между подразделениями предприятия и тем самым минимизировать объем передаваемых данных. Каждое подразделение получает только те сообщения, которые соответствуют служебным обязанностям и уровню ответственности. На высший уровень - ЦДП или руководитель предприятия, передаются только наиболее важные сообщения. Сообщения средней важности остаются на соответствующем уровне иерархии и не передаются на более высокий уровень. Тревожное сообщение может быть передано на следующий уровень системы только в том случае, если по истечении допустимого времени отсутствует реакция ответственного персонала. [11]

На современном рынке услуг информационной безопасности представлено такое разнообразие систем безопасности, что отдать предпочтение какой-то определенной системе представляется весьма непростой задачей.

В ходе анализа была выбрана интегрированная система безопасности серии «Рубеж» от компании «Сигма - ИС».

Во-первых, компания «Сигма - ИС» специализируется на разработке систем охранной, тревожной и пожарной сигнализации, управления исполнительными устройствами контроля доступа, технологической сигнализации, автоматического пожаротушения, и является одним из ведущих разработчиков и производителей интегрированных систем безопасности в России.

В том числе следует отметить, что производимое фирмой оборудование, входящее в состав разработанных интегрированных систем безопасности (ИСБ) серии «Рубеж», включено в перечни технических средств разрешенных и рекомендованных к применению в Министерстве обороны РФ, департамента защиты государственного имущества (ДЗГИ, ранее ГУВО) МВД России, ОАО «РЖД», ОАО «Газпром», федеральной службы исполнения наказаний (ФСИН, ранее ГУИН) Минюста РФ и других организаций.

Во-вторых, преимуществом разработок компании «Сигма - ИС» является то, что подсистемы охранной, пожарной и КУД объединены в одном приборе, а не распределены между разными приборами.

В-третьих, система «Рубеж» зарекомендовала себя, как система с высокой надежностью.

В-четвертых, выбор этой системы позволит улучшить экономические показатели.

Исходя из условия, что состав каждой конкретной интегрированной системы безопасности может изменяться или дополняться какими-либо новыми подсистемами, определим перечень подсистем, которые необходимо внедрить на предприятии, чтобы обеспечить необходимую и достаточную защиту, а именно:

·  Подсистема контроля и управления доступом;

·        Подсистема пожарной сигнализации и оповещения;

·        Подсистема охранной сигнализации;

·        Подсистема видеонаблюдения.

Важной особенностью является то, что система интегрируется на уровне оборудования и может функционировать независимо от наличия ПЭВМ, (т.е. в случае выхода из строя ядра система не перестанет функционировать), и управление будет передано на пульт управления, что обеспечит высокую надежность и быстродействие ИСБ в целом.

По принципу построения система является совокупностью адресных, распределённых аппаратно-программных элементов. Этот принцип позволяет реализовать аппаратно-программный способ интеграции. При этом элементы системы образуют иерархическую, модульную, распределенную аппаратно-программную структуру, Помимо этого обеспечивается работа каждого элемента, как в составе прибора, так и автономно.

Элементы системы являются "интеллектуальными" за счет наличия в них достаточно мощных микропроцессоров. Работа каждого элемента определяется встроенным программным обеспечением, а также загружаемыми извне программами, обеспечивающими автоматическую реализацию различных алгоритмов функционирования каждого блока и системы в целом. Кроме того, блоки имеют встроенные функции диагностики работоспособности, а также внешних параметров функционирования (потребляемых токов, входных напряжений, сопротивлений линий связи и др.)

Из всех предложенных вариантов был выбран прибор приемно-контрольный охранно-пожарный и управления ППКОПУ 01059-250-1 «Рубеж-07-03», который предназначен для организации защиты на средних и крупных предприятиях.

ИСБ «Рубеж» реализует аппаратно-программное объединение подсистем охранной, пожарной сигнализации, контроля и управления доступом, системы телевизионного наблюдения. Имеет адресно-радиальную структуру построения. Обеспечивает возможность работы и программирования без компьютера, и возможность объединения в локальную сеть с управлением от ЭВМ и наращивания разветвленной структуры. «Рубеж-07-3» имеет модульную архитектуру, а все периферийные элементы унифицированы. Это позволяет создавать системы, оптимальные по критерию стоимость/эффективность, а также реализовать построение ИСБ путем поэтапного наращивания системы по принципу от простого к сложному.

Основным элементом системы служит блок центральный процессорный (БЦП). Это мощный контроллер, обеспечивающий построение различных вариантов систем, на базе небольшого количества типов периферийных элементов (адресных линейных блоков, сетевых контроллеров управления доступом, адресных релейных блоков). Использование БЦП позволяет исключить ПЭВМ из управления, что позволяет обеспечить высокую надежность, помехоустойчивость и живучесть системы. В ИСБ «Рубеж-07-3» ПЭВМ используется как дополнительный элемент, обеспечивающий удобство работы с системой, а также реализацию программного способа интеграции.

Основными возможностями прибора ППКОПУ 01059-250-1 «Рубеж-07-03» являются:

·  Контроль до 255 шлейфов сигнализации по 2-проводной линии связи

·        Независимая постановка на охрану и снятие с охраны каждой охраняемой зоны

·        Возможность постановки на охрану и снятия с охраны группы зон, разделов

·        Постановка на охрану и снятие с выносных пультов управления

·        Контроль шлейфов пожарных извещателей всех типов (ДИП, ИДПЛ)

·        Контроль и управление доступом в 64 помещения

·        Организация работы тамбур-шлюзов

·        Управление от 1 до 160 внешними исполнительными устройствами

·        Постоянный контроль линий связи и шлейфов сигнализации

·        Встроенный язык макропрограммирования

·        Документирование событий на принтере

·        Подключение к ПЭВМ: графическое отображение состояния охраняемого объекта, управление системой, организация удаленных АРМ

·        Расширенные возможности ПО видеоподсистемы: детекторы движения, цифровая видеозапись, передача видео на удаленные АРМ

·        Создание распределенных систем с объединением приборов на верхнем уровне. [12]

Технические характеристики прибора ППКОПУ 01059-250-1 «Рубеж-07-03» представлены в Таблице 5.1.1.

Таблица 5.1.1 - Технические характеристики прибора ППКОПУ 01059-250-1 «Рубеж-07-03»

Технические характеристики
Питание БЦП осуществляется от источника постоянного тока напряжением, В	10-28
Ток, потребляемый БЦП, А, не более	0,5
Максимальное число адресных линейных блоков, подключаемых к БЦП, шт.	64
Максимальная протяженность линии связи БЦП с адресными линейными блоками, м	1000
Максимальная суммарная электрическая емкость кабеля линии связи с адресными линейными блоками, нФ	50
Число каналов передачи сигнала на ПЦН:
Основных	2
дополнительно программируемых	160
Выходные характеристики реле ПЦН: - коммутация напряжения постоянного тока при токе 50 мА, В	100
Выходные характеристики реле ПЦН: - коммутация напряжения переменного тока при токе 50 мА, В	127
Выходные характеристики реле управления внешними оповещателями (сиреной и т. п.):- коммутация напряжения постоянного тока при токе 50 мА, В	36
Выходные характеристики реле управления внешними оповещателями (сиреной и т. п.):- коммутация напряжения постоянного тока при токе 50 мА, В	36
Максимальное число сетевых устройств (СК-01, БРА-03-4, ПУО-01, ИБП-1200/2400), подключаемых к БЦП, шт.	32
Максимальная протяженность линии связи БЦП с сетевыми устройствами (СК-01, БРА-03-4, ПУО-01, ИБП-1200. ИБП-2400), м	1200
Максимальное число блоков релейных БР-02-4, подключаемых к одному блоку управления реле БУР-01, шт.	4
Максимальное число блоков управления реле БУР-01, устанавливаемых в корпус БЦП, шт.	2
Максимальное число блоков управления реле БУР-01, подключаемых к БЦП, шт.	16
Максимальная протяженность линии связи БЦП с БР-02-4, м	1000
Максимальное сопротивление линии связи БЦП с БР-02-4, Ом	500
Максимальная протяженность линии связи БЦП с ПЭВМ, м	15
Максимальная протяженность линии связи БЦП с ПЭВМ с преобразователем RS-232-RS-422, м	1200
Максимальная длина кабеля связи БЦП с принтером, м	1,8
Габаритные размеры БЦП, мм, не более	390 x 326 x 160
Масса БЦП, кг, не более	5
Число каналов передачи сигнала на ПЦН: -основных	2
Число каналов передачи сигнала на ПЦН: -дополнительно программируемых	160

5.2 Разработка подсистемы контроля и управления доступом

Исходя из анализа зон безопасности, получается, что необходимо установить достаточно большое число считывателей и электронных замков, и обязательно должна быть предусмотрена возможность контролировать ситуацию в режиме реального времени, например, разблокировать проход немедленно или переназначить права доступа быстро. Этим требованиям в полной мере отвечает сетевая СКУД.

К прибору ППКОПУ 01059-250-1 «Рубеж-07-03» подключается необходимое количество сетевых контроллеров, которые обмениваются информацией с прибором по протоколу RS485, а к контроллерам в свою очередь подключаются исполнительные устройства и устройства считывания. Двери в большинстве помещения архивов и кабинеты начальников высшего среднего звена оборудуются электромагнитным замком или электрозащелкой, доводчиками и считывателями. Внутри помещений устанавливаются кнопки "на выход". Каждому сотруднику выдается бесконтактная proximity-карта, запрограммированная для доступа только в те помещения, в которые у него есть допуск, а ответственным дежурным - специальные карты охраны.

На границе зоны 0 и зоны 1 устанавливается домофон, через который проходят сотрудники и посетители.

На границе зоны 1 и зоны 2 установлен контрольно-пропускной пункт. Ведётся запись посетителей в журнал. Контроль доступа необходим двухсторонний во избежание несанкционированного входа и выхода посторонних.

Для обеспечения защиты на дверях, ведущих в кабинеты начальников отделов устанавливаются считыватели.

На дверях, ведущих в архивы и оружейную комнату, устанавливаются считыватели с клавиатурой, для обеспечения повышенной защиты этих помещений.

В качестве основы для построения подсистемы контроля и управления доступом я предлагаю использовать сетевой контроллер СК-01 IP20 производства НПФ «Сигма-ИС», который предназначен для организации системы контроля и управления доступом в сетевом и автономном режимах и для организации объектового управления охранной сигнализацией. Из всех представленных вариантов, этот контроллер является наиболее удачным решением, так как позволяет объединить функции по контролю исполнительными устройствами и устройствами считывания кода в одном. Контроллер СК-01 IP20 предназначен для совместной работы с устройствами считывания кода от таких производителей как Motorola, PERCo, Parsec, Ritzenthaller, а также «Сигма-ИС».

В Таблице 5.2.1 приведены ключевые технические характеристики контроллера СК-01 IP20.

Таблица 5.2.1 - Технические характеристики контроллера СК-01 IP20

Совместная работа	«Р-07-3»
Напряжение питания, В	12+3-1,8
Ток потребления (без УСК и замков), мА	не более 50
Максимальная протяженность линии связи с БЦП, м	1200
Скорость передачи данных, бит/сек	9600, 19200
Количество подключаемых устройств считывания кода	2
Количество подключаемых исполнительных устройств	2
Тип контактов реле управления исполнительными устройствами	переключающий
Выходные характеристики реле управления исполнительными устройствами: коммутируемое напряжение постоянного тока при токе до 3 А, В	36
Количество подключаемых датчиков состояния двери	2
Количество подключаемых кнопок ручного управления исполнительным устройством	2
Количество кодов идентификаторов пользователя, хранящихся в памяти СК-01 (на одно устройство считывания кода) для работы в автономном режиме	без пинкода 190/с пинкодом 95
Диапазон рабочих температур, °С	+5…+40
Габаритные размеры, мм	165 x 110 x 31
Масса, кг	0,35

В качестве устройств считывания были выбраны считыватель кода УСК-02С и считыватель УСК-02КС со встроенной клавиатурой фирмы «Сигма-ИС», так как при схожих технических характеристиках цены на них несколько ниже по сравнению со считывателями от других производителей. Эти proximity считыватели предназначены для использования в системах управления доступом, ориентированных на применение интерфейсов Wiegand.

Питание считывателей осуществляется от контроллера, к которому они подключаются. Считыватели используются с картами StandProx стандартного размера 55 х 8 х 2 мм, предназначенные для бесконтактного считывания информации, и, которые я предлагаю использовать в качестве карты-пропуска. Характеристики считывателей представлены в Таблице 5.2.2

Таблице 5.2.2 - Характеристики считывателей кода УСК-02С и

считыватель УСК-02КС

Технические характеристики	УСК-02С	УСК-02КС
Напряжение питания от источника постоянного тока, В	8,5-26,0	7,0-26,0
Напряжение пульсаций (двойное амплитудное значение), мВ, не более	100	100
Ток потребления, мА, не более	70	50
Потребляемая мощность, Вт, не более	1,9	1,2
Максимальная дальность считывания кода карты, мм, не менее	100
Частота накачки, кГц	125
Количество кодов идентификаторов пользователя, хранящихся в памяти УСК-02С для работы в автономном режиме	500	-
Вид нагрузки	активный, индуктивный
Напряжение, В,	не более 30
Ток нагрузки, А (внутренне ограничен)	не более 2
Интерфейс связи с БЦП	RS-485	RS-485
Максимальная протяженность линии связи БЦП с СУ (без ретрансляторов), м	1200
Скорость передачи данных, бит/с	9600, 19200	9600, 19200
Максимальное протяженность линии связи с БЦП, м	1200	1200
Рабочая температура, °С	-30…+50	-30…+50
Габаритные размеры, мм	127x83x22	127x83x25
Масса, кг	0,22	0,22

Для обеспечения полноценной работы подсистемы контроля доступа на предприятии предлагаю использовать электрозащёлки с приведенными ниже техническими характеристиками:

Электрозащелка Openers&Closers 40.4.41 L (N), которая обеспечивает усилие 500 кг, питание 12 В / 0,5 А, планку размером 250 мм и режим разблокировки.

Электрозащелки представляют собой ответную часть замка и используются совместно с обычным механическим замком. При подаче управляющего напряжения разблокируется фиксатор электрозащелки и дверь может быть открыта при выдвинутом положении ригеля механического замка. При этом используемый механический замок не должен открываться снаружи поворотом ручки. При наличии ручки с внутренней стороны двери она может быть открыта изнутри поворотом ручки без подачи управляющего напряжения на защелку. Такие замки открываются при пропадании питающего напряжения.

При выборе модели замка необходимо учитывать массу, конструкцию, материал двери, требуемую интенсивность использования, различные функциональные особенности системы, включающей замок [13].

В Приложении 4 приведены сведения об установке компонентов подсистемы контроля и управления доступом.

5.3 Разработка подсистемы пожарной сигнализации

Одной из самых важных, в составе интегрированной системы безопасности, по праву считается подсистема обеспечения пожарной безопасности. Ее качественная и надежная работа напрямую связана с безопасностью людей и материальных ценностей объекта охраны. Подсистема охранно-пожарной сигнализации представляет собой сложный комплекс технических средств, служащих для своевременного обнаружения возгорания в охраняемой зоне.

Система пожарной сигнализации состоит из следующих технических средств обнаружения пожара и оповещения о пожаре:

·  Извещатели;

·        Приборы приемно-контрольные пожарные (ППКП) и сетевые контроллеры;

·        Оповещатели и средства оповещения.

В качестве ППКП уже ранее был выбран ППКОПУ 01059-250-1 «Рубеж-07-03», в состав которого входит блок линейный адресный ЛБ-07. ЛБ-07 предназначенный для:

·  приема электрических сигналов тревожных сообщений от автоматических и ручных пожарных извещателей с нормально-замкнутыми и нормально-разомкнутыми контактами, от активных пожарных извещателей с бесконтактным выходом ИП212-5М (ДИП-3М), РИД-6М, ИП212-7 (ИДПЛ-1) и т. п., от активных охранных извещателей типа "Окно", а также от охранных извещателей с нормально-замкнутыми контактами;

·        контроля исправности шлейфов сигнализации с автоматическим выявлением обрыва или короткого замыкания;

·        передачи информации о состоянии извещателей и шлейфов в блок центральный процессорный;

·        определение количества сработавших извещателей в ШС.

В Таблице 5.3.1 приведены ключевые технические характеристики линейного адресного блока ЛБ-07.

На территории РФ основным нормативным документом, регламентирующим расстановку пожарных извещателей, является НПБ 88-2001 «Установки пожаротушения и сигнализации. Нормы и правила проектирования». В Приложении 12 к НПБ 88-2001 даны рекомендации по выбору типов пожарных извещателей [14].

Таблица 5.3.1 - Технические характеристики блок линейный адресный

ЛБ-07

Число шлейфов, подключаемых к одному ЛБ-07	4
Сопротивление проводов шлейфа, Ом, не более	150
Минимальное сопротивление изоляции между проводами шлейфа, кОм	50
Напряжение питания от источника постоянного тока, В - для типов ШС 1, 2, 7	10-28
Напряжение питания от источника постоянного тока, В - для типов ШС 3, 4, 5, 6, 8	20-28
ЛБ-07 выдает сигнал «Неисправность» при снижении напряжения питания до: - для типов ШС 1, 2, 7, В, менее	10
ЛБ-07 выдает сигнал «Неисправность» при снижении напряжения питания до: -для типов ШС 3, 4, 5, 6, 8, В, менее	20
Собственный ток потребления ЛБ-07, мА, не более	11
Диапазон рабочих температур, °С - исполнение IP20	-10…+50
Диапазон рабочих температур, °С - исполнение IP65	-30…+50
Габаритные размеры, мм, не более - исполнение IP20	165 x 110 x 31
Габаритные размеры, мм, не более - исполнение IP65	193 х 143 х 55
Масса, кг, не более	0,3

Успех при тушении пожара во многом зависит от того, как быстро было обнаружено возгорание. Однако разные типы очагов характеризуются различными сочетанием сопутствующих факторов. Например, некоторые материалы не имеют стадии тления, а при горении спиртов практически не выделяется дым. Естественно, существует несколько типов пожарных извещателей (дымовые, тепловые, пламени, газовые и комбинированные). Но, когда доминирующий фактор пожара не определен, "рекомендуется применять комбинацию пожарных извещателей, реагирующих на различные факторы пожара, или комбинированные пожарные извещатели [15].

Исходя из анализа объекта, на его территории присутствуют материалы с различными характеристиками горения, что предполагает использование различных физических принципов обнаружения возгорания, следовательно, применение как минимум 2 типов пожарных извещателей, регистрирующих дым и тепло. [16].

Для организации подсистемы пожарной сигнализации является необходимым и достаточным использование следующих устройств:

·  Адресный ручной пожарный извещатель;

·        Адресный динамический звуковой оповещатель с питанием по шлейфу;

·        Адресный комбинированный (дым/тепло) извещатель;

·        Световое табло «Выход».

Оборудованию комбинированными извещателями подлежат все помещения объекта, кроме лестничных клеток и туалетных комнат.

В качестве комбинированного пожарного извещателя предлагаю использовать извещатель ИП 212/101-45М-А2 от компании «Рубеж», имеющий следующие технические характеристики. Таблице 5.3.2 приведены его ключевые технические характеристики.

Извещатель предназначен для раннего обнаружения загорания по двум каналам: тепловому и дымовому. Обладает тремя способами определения возгораний (по концентрации дыма, по максимальной температуре и по скорости нарастания температуры).

Количество извещателей в каждом помещении определяется исходя из требований по установке комбинированных пожарных извещателей, описанных в нормах пожарной безопасности НПБ 88-2001 "Установки пожаротушения и сигнализации. Нормы и правила проектирования". В соответствии с требованиями НПБ 88-2001 средняя площадь, контролируемая комбинированным пожарным извещателем составляет не более 20 м², извещатели следует устанавливать на расстоянии не более 4,5 м между собой и на расстоянии не более 2 м до стены при высоте защищаемого помещения от 3,5-6 м [14].

пожарного извещателя ИП 212/101-45М-А2

Чувствительность.	40,05 - 0,2 дБ/м
Инерционность срабатывания	не более 5 с.
Ток потребления в дежурном режиме	95 мкА
Температура срабатывания извещателя по тепловому каналу.	от 54 до 70 °С
Скорость повышения температуры, при которой срабатывает извещатель	5 °С/мин
Напряжение питания	9-27 В
Рассчитан на непрерывную эксплуатацию при температуре окружающей среды	от минус 25 до плюс 70°С
Габаритные размеры извещателя с розеткой	не более 93 x 44 мм.
Средний срок службы	не менее 10 лет

В соответствии с требованиями НПБ 88-2001 ручные пожарные извещатели внутри административно-бытовых общественных зданий следует устанавливать в коридорах, холлах, вестибюлях, на лестничных площадках, у выходов из здания на стенах и конструкциях на высоте 1,5 м от уровня земли или пола на расстоянии не более 50 м друг от друга [14].

В качестве адресного ручного пожарного извещателя предлагаю использовать извещатель «Рубикон» от компании «Сигма-ИС»

Технические характеристики представлены в таблице 5.3.3

Таблица 5.3.3 - Технические характеристики извещателя «Рубикон»

Диапазон напряжений питания постоянного тока В	10,0 - 40,0
Максимальный ток потребления в дежурном режиме, мА	не более 0,25
Максимальный ток потребления режиме “Пожар”, мА	не более 0,5
Инерционность срабатывания извещателя, с	не более 1
Наличие индикации сигнала “квитирования”	есть
Габаритные размеры, мм	не более 95x115x45
Масса, кг	не более 0,15

Извещатель предназначен для непрерывной круглосуточной работы и имеет следующие режимы работы:

·  Режим присвоения адреса (адресация);

·        Режим чтения адреса;

·        Дежурный режим;

·        Режим передачи тревожного извещения “Пожар”;

В соответствии с нормами пожарной безопасности НПБ 104-03 «Системы оповещения и управления эвакуацией людей при пожарах в зданиях и сооружениях», защищаемый объект должен быть оборудован системой оповещения и управления эвакуацией. Документ классифицирует системы оповещения по пяти типам, причем РОВД относится к системе 2 типа. Этот тип предусматривает оборудование объекта звуковыми оповещателями и световыми табло «ВЫХОД», включающимися при пожаре. [17].

Звуковые сигналы, производимые оповещателями, должны обеспечивать уровень звука не менее 75 дБА, на расстоянии 3 м от оповещателя, но не более 120 дБА в любой точке защищаемого помещения. Для обеспечения четкой слышимости, звуковые сигналы должны обеспечивать уровень звука, не менее чем на 15 дБА, выше уровня звука постоянного шума в защищаемом помещении [17]. Уровень звука постоянного шума в большинстве помещений объекта обуславливается, в основном, работой ПЭВМ и находится в пределах 45 дБА, следовательно, уровень звука, создаваемого оповещателями в любой точке любого помещения, где постоянно или временно находятся люди, должен составлять 60 дБА -75 дБ.

При расчетах следует иметь ввиду коэффициенты звукоизоляции D для строительных материалов, присутствующих в составе здания [18]:

·  Одинарная дверь: 20 дБ;

·        Двойная дверь: 40 дБ;

·        Древесно-волокнистая плита: 35 дБ.

Уровень звука, создаваемого оповещателем на некотором расстоянии от оповещателя, определяется по формуле (5.3.1).

=-10 lg (L²) (5.3.1)

где  - уровень звука на расстоянии  от оповещателя, дБА;

- уровень звука на расстоянии 1 м от оповещателя, дБА;

 - расстояние от оповещателя, м;

В качестве адресного динамического звукового оповещателя предлагаю использовать оповещатель EMA24ALR от компании System sensor, так как его уровни громкости укладываются в НПБ 104-03 [17] (21,5 м - 73 дБ; 6,5 м - 84 дБ; 4 м - 87 дБ; 10,25 м - 79 дБ), при этом среди аналогов его цена сравнительно мала. Технические характеристики звукового оповещателя EMA24ALR представлены в таблице 5.3.4

В качестве светового табло предлагаю использовать световое табло «Выход» фирмы Рубеж.

В Приложении 5 приведены сведения о расстановке компонентов подсистемы пожарной сигнализации.

Таблица 5.3.4 - Технические характеристики звукового оповещателяALR

Рабочая температура:	10оC - +60оC
Влажность	10-93%;
Напряжение постоянного тока	15-32 В
Ток в режиме покоя	600 мкА
Ток в режиме тревоги	не более 12 мА
Громкость:
Низкая	85 ± 3 дБ(A)
Средняя	93 ± 5 дБ(A)
Высокая	100 ± 3 дБ(A)
Размеры (с базой ESB):	124х92х75 мм
Вес:	180 г

5.4 Разработка подсистемы охранной сигнализации

информационная безопасность сигнализация видеонаблюдение

Подсистема охранной сигнализации выполняет задачи оперативного и гарантированного оповещения службы охраны о факте несанкционированного проникновения или попытке проникновения людей в здание или его отдельные помещения с фиксацией даты, места и времени нарушения рубежа охраны.

Принцип работы подсистемы охранной сигнализации является таким же, как и в предыдущих двух подсистемах.

В состав прибора ППКОП 01059-250-1 «Рубеж-07-3» входит блок ЛБ-06/06К предназначенный для:

·  приема электрических сигналов тревожных сообщений от охранных извещателей с нормально-замкнутыми контактами;

·        контроля исправности шлейфов охранной сигнализации с автоматическим выявлением короткого замыкания или шунтирования шлейфа;

·        передачи информации о состоянии шлейфов в блок центральный процессорный.

Через него подключается необходимое количество сетевых контроллеров шлейфов сигнализации, которые обмениваются информацией с прибором по протоколу RS485, прибор «Рубеж-07-03» обрабатывает и определяет все дальнейшие действия, а к контроллерам в свою очередь, подключаются охранные извещатели через 2-х проводные линии связи все, кроме магнитоконтактных извещателей, которые подключаются с сетевым контроллерам доступа СК-01.

В Таблице 5.4.1 приведены ключевые технические характеристики блока ЛБ-06/06К

Таблица 5.4.1 - Технические блока ЛБ-06/06К

Технические характеристики
Число шлейфов, подключаемых к одному ЛБ-07	4
Сопротивление проводов шлейфа, Ом, не более	150
Минимальное сопротивление изоляции между проводами шлейфа, кОм	50
Напряжение питания от источника постоянного тока, В -для типов ШС 1, 2, 7	10-28
Напряжение питания от источника постоянного тока, В -для типов ШС 3, 4, 5, 6, 8	20-28
ЛБ-07 выдает сигнал «Неисправность» при снижении напряжения питания до: -для типов ШС 1, 2, 7, В, менее	10
ЛБ-07 выдает сигнал «Неисправность» при снижении напряжения питания до: -для типов ШС 3, 4, 5, 6, 8, В, менее	20
Собственный ток потребления ЛБ-07, мА, не более	11
Диапазон рабочих температур, °С -исполнение IP20	-10…+50
Диапазон рабочих температур, °С -исполнение IP65	-30…+50
Габаритные размеры, мм, не более -исполнение IP20	165 x 110 x 31
Габаритные размеры, мм, не более -исполнение IP65	193 х 143 х 55
Масса, кг, не более	0,3

Любая система охранной сигнализации состоит из датчиков (извещателей), которые непосредственно контролируют охраняемую зону, а в случае тревоги выдают электрический сигнал. Все датчики объединяются в зоны, когда какой-либо объект или часть объекта контролирует группа датчиков.

Извещатели, применяемые в системах охранных сигнализаций, различаются по типу обнаруживаемых тревожных событий:

·  на движение (инфракрасные активные и пассивные, радиоволновые линейные и объемные, ультразвуковой);

·        на открытие (магнитоконтактные);

·        на разбитие стекла (акустические, ударно-контактные);

·        на приближении или прикосновение (емкостные);

·        на тряску (вибрационные);

·        а также бывают комбинированными.

По способу передачи данных на прибор, датчики делятся на проводные или беспроводные. В проводных системах используются 2-х проводные или 4-х проводные извещатели.

Магнитоконтактные извещатели предназначены для блокировки дверных и оконных проемов, а также для блокировки других конструктивных элементов зданий и сооружений. Извещатели состоят из магнитоуправляемого датчика на основе геркона и задающего элемента (магнита). Существуют магнитоконтактные извещатели для металлических и неметаллических дверей, и по способу установки они делятся на накладные и врезные [19].

Акустические охранные извещатели предназначены для обнаружения разрушения листовых стекол различных марок. Чувствительный элемент таких извещателей представляет собой конденсаторный электретный микрофон. Микрофон преобразует звуковые колебания воздушной среды в электрические сигналы. Электрический сигнал с микрофона поступает на полосовые усилители и далее на микроконтроллер. Микроконтроллер в соответствии с заданным алгоритмом работы производит контроль заданных параметров [19].

Пассивные инфракрасные извещатели - один из самых распространенных типов охранных извещателей. Принцип действия основан на регистрации изменений потока теплового излучения, возникающих при пересечении человеком чувствительных зон, преобразовании ИК излучения в электрический сигнал и проведении анализа сигнала. ПИК извещатели бывают настенными и потолочными.

Форма зоны обнаружения формируется линзой Френеля; различают объемную, линейную или поверхностную зоны обнаружения [19]. На рисунках 5.4.1, 5.4.2 и 5.4.3 показаны зоны обнаружения пассивных инфракрасных извещателей.

Рисунок 5.4.1 - Объемная форма зоны обнаружения

Рисунок 5.4.2 - Линейная форма зоны обнаружения типа «коридор»

Рисунок 5.4.3 - Поверхностная форма зоны обнаружения типа

«занавес»

Из всех рассмотренных охранных извещателей наибольший интерес представляют пассивные ИК извещатели из-за низкой стоимости и простоты монтажа, магнитоконтактные извещатели опять же из-за низкой стоимости и высокой защиты от ложных срабатываний и акустические извещатели, которые я предлагаю использовать для организации защиты на РОВД. Данные извещатели обеспечивают достаточную защиту помещений от несанкционированного проникновения, потому что они перекрывают наиболее распространенные пути проникновения: окна и двери. Вибрационные извещатели не были включены в список, так как проникновение через стены и элементы строительных конструкций маловероятно.

Тем не менее, будут использованы комбинированные датчики ИК+СВЧ, так как инфракрасная составляющая датчика следит за изменением теплового фона, а микроволновая излучает короткие волны и анализирует изменение их отражения, тревожный сигнал формируется только при одновременном обнаружении движения по обоим каналам. Общеизвестно, что пассивные ИК извещатели характеризуются достаточно большим количеством ложных срабатываний из-за перемещения животных или циркуляции воздушных масс, несмотря на применение специальных линз. Такие извещатели будут применяться в помещениях, находящихся в зоне 5 и 6, требующих особой защиты.

Для обоснованной расстановки охранных извещателей, необходимо четко определиться с признаками, которые будут контролироваться для каждой из зон безопасности. К помещениям, составляющие зону безопасности №2, относятся только коридоры и туалеты. Так как они являются зоной свободного доступа всех сотрудников корпуса и не содержат конфиденциальной информации, оборудование их средствами охраны считаю нецелесообразным.

Помещения, составляющие зону безопасности №3 и зону безопасности №4, могут представлять для злоумышленника определенный интерес, ввиду наличия некоторых материалов, носящих конфиденциальный характер. Поэтому они будут оборудованы объемными пассивными ИК извещателями, так как они представляют собой удобный и относительно недорогой способ не только обнаружить проникновение через окно, но и защитить весь объем помещения.

В помещениях относящихся к зоне безопасности №4 предлагаю установить магнитоконтактные извещатели, которые служат средством обнаружения проникновения через двери.

Исключение составляют комната оператора Дежурной части, а так же комната отдыха сотрудников Дежурной части, так как проникновение туда возможно только через помещение Дежурной части и окон данные помещения не имеют.

Помещения, составляющие зоны безопасности №5 и №6, требуют особых мер защиты, так как содержат строго конфиденциальную информацию. Для их защиты я предлагаю использовать магнитоконтактные, акустические извещатели для дополнительного контроля проникновения через стекла, объемные пассивные ИК извещатели в помещениях зоны №5 и комбинированные ИК+СВЧ извещатели в помещениях зоны №6.

В архивах и оружейной комнате в связи с отсутствием окон акустические извещатель размещать не требуется.

В Приложении 6 приведены сведения о расстановке компонентов подсистемы охранной сигнализации.

В здании РОВД есть как металлические, так и неметаллические двери, поэтому будут использоваться 2 типа магнитоконтактных извещателей, причем врезных, а не накладных, так как их сложнее повредить. Из всех представленных на рынке решений меня заинтересовали магнитоконтактные извещатели ИО 102-5 - для неметаллических поверхностей и ИО 102-6 - для металлических поверхностей так как при наличии всех необходимых параметров, цены на них ниже по сравнению с другими производителями.

В качестве акустического извещателя предлагаю использовать Стекло-2 от компании Риэлта, так как он вполне удовлетворяет по цене, и у него питание осуществляется по шлейфу, в отличие от остальных аналогов в этой ценовой категории

В Таблице 5.4.2 представлены технические характеристики акустического извещателя Стекло-2.

Таблица 5.4.2 - Технические характеристики акустического извещателя

Стекло-2

Максимальная дальность действия м	6
Минимальная контролируемая площадь стекла: м	0,1
Потребляемый ток в дежурном режиме, мА	не более: 1
Диапазон рабочих температур, оС:	-20...+45
Габаритные размеры, мм	80х80х35

Что же касается пассивных ИК извещателей, то следует заметить, что на рынке объемные пассивные извещатели с питанием по шлейфу сигнализации представлены в весьма ограниченном количестве, что значительно сузило круг поиска до 2-х моделей.

В качестве объемного пассивного ИК извещателя предлагаю использовать Bravo 201.

Технические характеристики объемного пассивного ИК извещателя «Bravo 201» приведены в Таблице 5.4.3

Таблица 5.4.3 - Технические характеристики пассивных ИК

извещателей

Дальность действия	13 м
Питание по шлейфу	да
Рабочие температуры	0 …. +50°C
Размеры	89x64x48 мм
Форма зоны обнаружения	объемная
Угол обзора	90
Способ монтажа	настенный и потолочный
Потребляемый ток в режиме тревоги	20 мА
Потребляемый ток в режиме ожидания	16 мА

В качестве комбинированного ИК+СВЧ извещателя предлагаю использовать Сокол-2, так он является единственным отечественным представителем комбинированного ИК+СВЧ извещателя. Его технические характеристики представлены в Таблице 5.4.5

Таблица 5.4.5 - Технические характеристики ИК+СВЧ извещателя

Сокол-2

Дальность действия максимальная, м	12
Дальность действия минимальная, м	3 - 5
Угол обзора в горизонтальной плоскости	90°;
Площадь зоны обнаружения;	не менее 50 м2
Напряжение питания, В;	10 - 15
Ток потребления, мА;	не более 30
Габаритные размеры (без кронштейна)	135х70х50 мм;
Диапазон рабочих температур, °С	-30...+50
Питание осуществляется не по шлейфу, а по отдельной линии

Для реализации охранно-пожарной сигнализации в общей сложности потребуется:

·  Магнитоконтактный извещатель «ИО 102-5» - 14;

·        Магнитоконтактный извещатель «ИО 102-6» - 10;

·        Акустический извещатель «Стекло-2» - 4;

·        Объемный пассивный ИК извещатель «Bravo 201» - 44;

·        Комбинированный ИК+СВЧ извещатель «Сокол-2» - 6.

В большинстве случаев, для шлейфов сигнализации используют двухжильный медный кабель, с сечением жилы 0,22 мм². Предлагаю использовать кабель Man Boon 2C.SEC

5.5 Разработка подсистемы видеонаблюдения

.5.1 Выбор камер видеонаблюдения и мест их установки

В задаче различения сигналов всегда требуется большая чёткость, чем при обнаружении. Необходимое увеличение чёткости зависит от степени неопределённости в наблюдаемом изображении. Так, если необходимо опознать личность известного оператору человека, то, по рекомендациям МВД Великобритании, его изображение должно занимать 50% кадра; идентификация индивидуальных признаков неизвестной личности требует увеличения размера изображения человека до 120% кадра.

Для камеры №1 и №2 (далее К1 и К2): К1 и К2 устанавливаются в переговорном устройстве при главном и аварийном входе в здание соответственно. Они служат для идентификации, опознавания человека на экране видеомонитора. За максимальный рост человека примем 2 м. За минимальный необходимый порог зоны видимости - 1,4 м. Т.е. необходимая высота контролируемой зоны V = 2 - 1,4 = 0,6 м.

Максимальное удаление от камеры, на котором может находиться человек, - расстояние вытянутой руки, т.е. примерно 70 см. Данная видеокамера перпендикулярна плоскости наблюдения, имеющей высоту V, таким образом:

Рис. 5.5.1

α / 2 = arctg (V/2L), (5.5.1.1)

где V - высота плоскости наблюдения, м;

L - расстояние до объекта, м;

a - угол обзора по вертикали в градусах.

Отсюда угол обзора по вертикали:



α = 2 arctg (V/2L) (5.5.1.2)

Следовательно, расчет ведем по формуле (5.5.1.2).

L = 0,7 м V = 0,6 м

α₁ = 2 arctg (V/2L)

α₁ = 2 arctg (0,6/2*0,7) = 46,4^{0 -} угол обзора камеры по вертикали

α₂ = 46,4*4/3 = 61,9^{0 -} угол обзора камеры по горизонтали

т.к. соотношение сторон ПЗС-матрицы 4:3.

= L*h / H = L*v / V, (5.5.1.3)

где H (V) - ширина (высота) наблюдаемого участка, м;

L - расстояние до наблюдаемого участка, м;

h (v) - размер ПЗС-матрицы по горизонтали (вертикали), мм;

f - фокусное расстояние объектива, мм.

При размере ПЗС-матрицы 1/3": v = 3,6 мм.

Для К₁ и К₂:

= L*v / V= 0,7*3,6/0,6 = 4,2 мм

Из-за ограниченных размеров внешнего блока в переговорном устройстве используют черно-белые моноплатные телекамеры обычного (380-420 ТВЛ) разрешения на ПЗС-матрицах формата 1/3", оснащенные малогабаритными объективами [20]. Выберем миниатюрную камеру с объективом - игольное ушко, полный конус, что удобно для скрытой установки: KT&C KPC-S700, технические характеристики, которой представлены в таблице 5.5.1.1.

Таблица 5.5.1.1 - Основные технические данные видеокамеры KT&C

KPC-S700

Стандарт ТВ-сигнала	PAL
Напряжение питания, В	9 - 15
ПЗС матрица	SONY, 1/3" Super HAD
Электронный затвор	1/50-1/100000
Разрешение, ТВЛ	380
Чувствительность	1.5 лк / F2.0
Отношение сигнал/шум	45 dB
Объектив	pinhole, F2.0 f=3.4/3.7/4.3/5.0 мм.
Угол обзора по горизонтали	72°
Диапазон рабочих температур, °C	-10°…+50
Габариты, мм	30х30х18,5

Камеры K3 и K4 предназначены для наблюдения за коридорами, относящихся к первой зоне безопасности. Как уже было сказано, для обнаружения человека необходимо минимум 10% кадра. В данном случае задача контроля максимально большой территории не стоит, поэтому будем исходить из достаточных 20% кадра, занимаемых человеком, это дает дополнительную возможность по идентификации нарушителя. Примем за максимальный рост человека 2 м. Следовательно, высота плоскости

V = 2*100% / 20% = 10 м.

Для K3:

α₁ = 2 arctg (10/2*5,7) = 82,51^{0 -} угол обзора камеры по вертикали

α₂ = 82,51*4/3 = 110^{0 -} угол обзора камеры по горизонтали

f = 5,7*3,6/10 = 2,05 мм

Для K4:

α₁ = 2 arctg (10/2*8,4) = 61,53^{0 -} угол обзора камеры по вертикали

α₂ = 61,53*4/3 =82,04^{0 -} угол обзора камеры по горизонтали

f = 8,4*3,6/10 = 3,02 мм

В целях уменьшения мертвых зон под камерами, их стоит наклонить таким образом, чтобы верхняя граница зоны обнаружения оказалась на уровне максимального человеческого роста (2 м) в дальней точке обзора каждой камеры [21].

Рассчитаем мертвую зону.

Рис. 5.5.2



M = H / tgb = H / tg (α+d) = H / (α+arctg((H-h₂)/L), (5.5.1.4)

где М - длина мертвой зоны под камерой, на уровне земли, м;

H - высота установки камеры, м;

α - угол обзора по вертикали;

h₂ - максимальный рост человека;

L - длина зоны обнаружения, м.

Камеры крепятся под потолком, примерно 2,5 м (Н=2,5 м).

Из формулы (5.5.1.4) находим

М = 1,6 м, для К2

М = 2,2 м, для К3

Ближайшая к камере №3 дверь находится на расстоянии примерно в 5,3 м.

Из полученных результатов можно сделать вывод, что найденные углы обзора камер К3 и К4 удовлетворяют требованию обнаружения человека.

Камеры с №5 по №10 предназначены для контроля обстановки в архивах и оружейной комнате.

При высоком разрешении угол обзора не настолько важен, а объектив может быть большого диаметра.

Технические характеристики камер, которым я отдала предпочтение, и которые удовлетворяют перечисленным требованиям, представлены в Таблице 5.5.1.2

В Приложении 7 приведены сведения об установке видеокамер.

Таблица 5.5.1.2 - Технические характеристики видеокамеры

стандартного разрешения

Модель	KT&C KPC-S520DH	ASD-2
Напряжение питания	9-15V DC/ 100 мА	12 V DC/ 100 мА
ПЗС-матрица	SONY 1/3" Hi-Res Super Had ССD	Sony 1/3"
Отношение сигнал/шум	48 дБ	50 дБ
Разрешение	600 ТВЛ	420 ТВЛ
Чувствительность	0,02 лк	0,05 лк
Объектив	f=2.97/3.6/6/8/12/16 мм	3,6 мм
Угол обзора по горизонтали		21°, 28°, 56°, 78°, 90°, 110°, 130°, 150° на выбор

5.5.2 Выбор видеосервера

Организация системы видеонаблюдения осуществляется с использованием видеосервера ВRMVS-6x25R, который подключается к ПЭВМ администратора безопасности, а к видеосерверу, в свою очередь, подключаются видеокамеры и монитор 17" CL17V HI-SHARP для оператора системы безопасности. (Для полноценного контроля за обстановкой на предприятии монитора компьютера оператора недостаточно, поэтому предлагаю дополнительно установить еще один монитор, тем более, что есть возможность для его подключения).

РМ ВидеоСервер-6х25Р предназначен для:

·  Приема (захвата) изображений от черно-белых или цветных аналоговых видеокамер;

·        Предварительной обработки оцифрованных видеоизображений;

·        Аппаратной компрессии видео- и аудиоданных;

·        Оцифровки аналоговых аудиоданных с последующей их компрессией;

·        Записи видеоархива на встроенный жесткий диск (поддерживаются два интерфейса - IDE и SATAII) с использованием интеллектуального детектора движения;

·        Передачи сжатых мультимедийных данных (в том числе и из архива) по сети с использованием технологий «видео по запросу» (video-on-demand) и «аудио по запросу» (audio-on-demand) с применением стандартных протоколов RTSP/RTP/RTCP, что позволяет интегрировать видеосервер в любую систему, поддерживающую данный стек протоколов;

·        Подключения внешних устройств через интерфейсы USB (в режиме Host - для считывания данных с внешних носителей, в режиме Device - для сохранения данных на внешние носители), RS-485 (применяется, например, для управления купольными камерами и охранно-пожарной периферии) и RS-232 (например, для подключения радиомодема «Интеграл-400»);

·        Подключения внешних датчиков (через так называемые «тревожные входы») и устройств подачи тревоги (через так называемые «тревожные выходы»);

·        Видеосервер обладает повышенной надежностью за счет использования специализированной элементной базы и операционных систем реального времени (Real-Time Operating System), что положительно отличает его от аналогов.

В Таблице 5.5.2.1 приведены технические характеристики видеосервера ВRMVS-6x25R.

Таблица 5.5.2.1 - Технические характеристики видеосервера

ВRMVS-6x25R

Количество подключаемых видеокамер	До 11 (до 6 с частотой кадров 25 Гц)
Количество подключаемых видеомониторов для отображения	1
Максимальная скорость видеоввода на канал, кадров/сек	До 25
Стандарт видеосигнала	PAL
Номинальный уровень входного сигнала, В	1.0
Входное сопротивление, Ом	75
Разрядность АЦП видеоданных, разрядов	9
Разрешение при захвате	До 720x576 (D1)	Н.263/Н.264
Разрешение при компрессии	до 720x576 (D1)
Интерфейс управления внешними устройствами	RS-485
Количество подключаемых аудиоисточников	до 6
Поддерживаемые алгоритмы компрессии аудиоданных	G.711/Speex
Частоты дискретизации, Гц	8000, 11025, 16000, 22050
Количество подключаемых телефонных линий	1
Сетевой интерфейс	Fast Ethernet (100 мбит/сек)
Протоколы передачи видео и аудио данных	RTSP/RTP/RTCP
Поддерживаемые интерфейсы HDD	IDE, SATA II
Режимы записи в архив	при наличии движения; по тревоге
Дополнительные интерфейсы	USB-host, USB-OTG,2xRS-485, RS-232
Количество тревожных входов (типа «сухой контакт», Upaб=3...250 B)	12 (гальванически развязаны)
Количество тревожных выходов	2 (гальванически развязаны)

Для записи видеоархива понадобится жесткий диск, установка которого предусмотрена в видеосервере. Рассчитаем объем дискового пространства глубиной 2 дня по формуле

V=L*ν*f*N*k (5.5.3.1)

где V - требуемый объем дискового пространства, ГБ

L - требуемая глубина видеоархива - 2 суток

ν - объем дискового пространства, занимаемого 1 кадром - 7 КБ

f - скорость записи - 25 кадров/c

N - количество камер - 9

k - коэффициент =(60*60*24/(1024)²)=0,0824

V=3*7*25*9*0,0824=259 Гб

5.6 Разработка системы электропитания

Защищаемый объект находится в черте города, поэтому, в соответствии с документом Р 78.36.007-99 «Выбор и применение средств охранно-пожарной сигнализации и средств технической укрепленности для оборудования объектов», должна быть обеспечена работа подсистемы охранно-пожарной сигнализации от источника бесперебойного питания в течение 4-х часов в дежурном режиме, 1 часа в тревожном режиме. Поскольку система охраны является интегрированной, логичным было бы установить такое же время работы от источника бесперебойного питания для остальных подсистем. [22]

Для обеспечения отказоустойчивости системы, электропитание подсистем КУД, ОС, ПС и видеонаблюдения следует осуществлять от разных источников. Номинальное напряжение питания всех, подключаемых непосредственно к источникам бесперебойного питания, компонентов интегрированной системы охраны, за исключением ЭВМ, мониторов и видеосервера, составляет 12 В.

5.6.1 Расчет параметров электропитания подсистемы КУД

Компоненты подсистемы контроля и управления доступом, питание которых осуществляется непосредственно от источников бесперебойного питания:

·  контроллеры СК-01 (12 шт.);

·        считывателей кода УСК-02С (14 шт.);

·        считыватель кода УСК-02КС (10 шт.);

·        электрозащелки «Openers&Closers» 40.4.41 L N (24 шт.).

Следует отметить, что контроллеры потребляют ток постоянно, а электрозащелки - только пока открыты (для расчетов примем их коэффициент потребления равным 0,5, как если бы они были открыты половину всего времени, хотя в реальности коэффициент еще ниже).

Суммарный ток потребления подсистемы КУД в дежурном режиме рассчитывается по формуле 5.6.1.1

 (5.6.1.1)

где  - суммарный ток потребления подсистемы КУД в дежурном режиме, А;

- число типов компонентов подсистемы КУД, питающихся непосредственно от источников бесперебойного питания (4 шт.)

- коэффициент потребления j-го типа (для электрозащелок - 0,5, для остальных - 1);

- ток потребления j-го типа в дежурном режиме, мА;

- количество компонентов j-го типа, шт.;

I = 8,08 А

Требуемый ток нагрузки источника бесперебойного питания равен максимальному току потребления - 8,08 А.

Требуемая емкость аккумуляторных батарей источника бесперебойного питания для подсистемы контроля и управления доступом рассчитывается по формуле (5.6.1.2).

W= 1,2 × I × t (5.6.1.2)

где  - емкость аккумуляторных батарей, А*час;

- суммарный ток потребления подсистемы КУД в дежурном режиме, А;

- требуемое время автономной работы, ч;

,2 - коэффициент запаса.

W= 39 А *ч

Для предотвращения выхода из строя всей подсистемы при коротком замыкании в цепи питания, необходимо организовать питание подсистемы несколькими цепями с индивидуальными предохранителями.

Руководствуясь всем вышесказанным, питание подсистемы КУД будем осуществлять от источника бесперебойного питания PS1210E ШТИЛЬ с дополнительным боксом под аккумуляторную батарею и аккумуляторную батарею CSB GP 12200. ИБП обеспечивает бесперебойное электропитание нагрузок, имеющих напряжение питания 12 В и потребляемый ток до 10 А. Бокс позволяет подключить одну дополнительную АКБ. В нашем случае будут использоваться 2 АКБ по 20 А*ч.

При помощи двух коммутационных защитных блоков БЗК (производства «Болид») организуем 12 цепей питания с индивидуальными предохранителями. Один БЗК распределяет ток источника питания по шести выходам номиналом 0,6 А каждый (максимальный ток выхода 0,66 А). Для увеличения числа выходов несколько БЗК могут включаться параллельно.

Компоненты подсистемы КУД займут 8 выходов, при этом 4 останутся в резерве.

5.6.2 Расчет параметров электропитания подсистемы ОПС

Компоненты подсистемы охранно-пожарной сигнализации, питание которых осуществляется непосредственно от источников бесперебойного питания:

·  Охранные извещатели «Сокол-2» (6 шт.)

Питание компонентов, которые не указаны в списке, осуществляется по шлейфам сигнализации, и ток потребляемый, ими учитывается при расчетах.

Ток потребления извещателей «Сокол-2» в дежурном режиме -100 мА;

Ток потребления извещателей «Сокол-2» в режиме тревоги -120 мА.

Суммарный ток потребления подсистемы ОПС в дежурном режиме =600 мА;

Суммарный ток потребления подсистемы ОПС в режиме тревоги =720 мА.

W= 1,2 × I × t (5.6.1.2)

Требуемая емкость аккумуляторных батарей источника бесперебойного питания для подсистемы охранно-пожарной сигнализации в дежурном режиме - 2,88 А*ч, в тревожном - 0,86 А*ч

Питание подсистемы охранно-пожарной сигнализации будем осуществлять от источника бесперебойного питания Штиль PS1205B. ИБП обеспечивает бесперебойное электропитание нагрузок, имеющих напряжение питания 12 В и потребляемый ток до 5 А. Будет установлена АБ CSB GPL1270 емкостью 7 А*ч.

Как и в случае с подсистемой КУД, нужно организовать 6 цепей питания с индивидуальными предохранителями при помощи одной БЗК.

Питание должно быть подведено с помощью кабеля с сечением жилы 0,5-2,5 мм².

5.6.3 Расчет параметров электропитания подсистемы

видеонаблюдения

Компоненты подсистемы видеонаблюдения, питание которых осуществляется от источников бесперебойного питания напряжением 12 В:

·  Видеокамеры ASD-2 - 5 шт., общим потреблением 0,5 А

·        Видеокамеры KT&CKPC-S520DH- 2 шт., общим потреблением 0,2 А

·        Видеокамеры KT&C KPC-S700 -2 шт., общим потреблением 0,2 А

Суммарное потребление указанных компонентов составляет 0,9 А.

Для обеспечения требуемого времени работы от источника бесперебойного питания емкость его аккумуляторной батареи должна быть не менее 4, 32 А*ч.

Питание подсистемы видеонаблюдения будем осуществлять от источника бесперебойного питания Штиль PS1205B. ИБП обеспечивает бесперебойное электропитание нагрузок, имеющих напряжение питания 12 В и потребляемый ток до 5 А и емкость устанавливаемой АБ 7А*ч. В качестве аккумуляторной батареи будем использовать CSB GPL1270.

Для питания описанного оборудования используем силовой кабель с сечением жилы 0,75 мм².

5.6.4 Электропитание ПЭВМ дежурного оператора

Бесперебойное питание необходимо обеспечить не только подсистемам КУД, ОПС и видеонаблюдения, но и ПЭВМ оператора и администратора системы. Кроме того, в подсистему видеонаблюдения входят не рассмотренные выше видеомонитор и видеосервер, рассчитанные на питание от сети переменного тока 220 В. Указанным компонентам должна быть обеспечена работа от аккумуляторов на протяжении 4 часов. Суммарная потребляемая мощность составляет 412 Вт (300 Вт - ПЭВМ, 30 Вт - монитор ПЭВМ, 36 Вт - охранный монитор, 32 Вт - видеосервер, 14 Вт - БЦП «Рубеж-07-3»).

В качестве источника бесперебойного питания будет использоваться SKAT-UPS 1000 фирмы «Бастион», мощностью 1000 ВА / 700 Вт и АБ емкостью 65 А*ч обеспечивающей время автономной работы при нагрузке в 412 Вт около 4 часов.

6. Экономическая часть

.1 Определение товарного типа объекта разработки

Для определения экономической эффективности производимой разработки целесообразно произвести расчет затрат на разработку интегрированной системы охраны, а также определить ее стоимость.

Путем анализа рыночной цели создания объекта разработки устанавливаем товарный тип объекта. Разработка интегрированной системы охраны является некоммерческой, то есть, не предназначена для прямой или косвенной реализации на рынке, так как выполняется для конкретного заказчика, в частности, единственного потребителя, и относится к пятому товарному типу.

Для систем безопасности должны выполняться следующие виды расчетов:

·  расчет сметы затрат на разработку;

·        определение стоимости технических и программных составляющих системы;

·        определение стоимости монтажа и наладки;

·        определение годовых эксплуатационных расходов; [20]

·        затраты на потребляемую электроэнергию;

6.2 Единовременные затраты

.2.1 Расчет сметы затрат на разработку

Стоимость специального оборудования

Расчет стоимости специального оборудования для проведения разработки. При проведении разработки использовалось только наличное оборудование, поэтому в смету включаются только амортизационные отчисления по нормативам.

Они рассчитываются по формуле:

 (6.1)

где  - амортизационные отчисления специального оборудования для проведения разработки, руб.;

m - количество видов специального оборудования, шт.;

- годовая норма амортизационных отчислений;

- цена единицы i-го вида оборудования, руб.;

- время использования оборудования для исследования (работы), число лет;

Результаты расчета представлены в Таблице 6.1

Таблица 6.1 - Затраты на специальное оборудование

№ п/п	Номенклатура специального оборудования	Единицы измерения	Количество единиц	Цена единицы, руб.	Время использования, лет	Годовая норма амортизационных отчислений	Итого стоимость спец. оборудования, руб.
1	2	3	4	5	6	7	8
1	ПЭВМ на базе Intel Pentium IV (разработчик)	шт.	1	20 000	0,080	0,2	320,00
Итого							320,00

Расчет заработной платы разработчиков

Заработная плата разработчиков (С_ос) определяется по формуле:

 (6.2)

где k - количество категорий разработчиков; П_{mj -} количество разработчиков данной категории;

 - среднечасовая заработная плата j-й категории разработчиков, руб.;

P - продолжительность работы, выполняемой работником определенной категории, час.;

Результаты расчета представлены в Таблице 6.2.

Таблица 6.2 - Заработная плата разработчиков

№п/п	Наименование этапов разработки	Длительность этапа разработки, рабочих дней	Трудоемкость этапа разработки, чел.-ч.	Зарплата, руб./мес.	Среднечасовая зарплата, руб.	Затраты, руб.
1	2	4	6	7	8	9
1	Анализ технического задания	-	8	23 000	125	1 000
2	Разработка функциональной схемы системы охраны	-	16	23 000	125	2 000
3	Разработка плана размещения компонентов системы на объекте	-	80	23 000	125	10 000
4	Выбор компонентов системы	-	16	23 000	125	2 000
5	Разработка нормативных документов	-	40	23 000	125	5 000
Итого		23	196	-	-	20 000

Расчет отчислений в социальные внебюджетные фонды

Отчисления в социальные внебюджетные фонды определяются по формуле:

С_сф=С_ос*r/100 (6.3)

где r - суммарная величина отчислений в социальные внебюджетные фонды (26%);

С_сф=20 000*26/100=5 200

Расчет затрат на электроэнергию для технологических целей

Затраты на электроэнергию для технологических целей () определяются по формуле:

 (6.4)

где l - количество видов оборудования, используемого для разработки, шт.; - мощность оборудования по паспорту, кВт;

- время использования для проведения разработки, час;

- стоимость одного кВт-час электроэнергии, руб.;

- коэффициент использования мощности (< 1);

Результаты расчета представлены в Таблице 6.3

Таблица 6.3 - Расчет затрат на электроэнергию

№ п/п	Номенклатура оборудования	Количество единиц, шт.	Мощность по паспорту, кВт	Время использования, часов	Стоимость одного кВт-час электроэнергии, руб.	Коэффициент использования мощности	Итого, руб.
1	2	3	4	5	6	7	8
1	ПЭВМ на базе Intel Pentium IV (разработчик)	1	0,5	168	2,5	0,8	168
Итого							168

Затраты на освещение, отопление и т.п. учитываются в накладных расходах.

Накладные расходы рассчитаем, исходя из коэффициента К_нр = 50%:



С_н =К_нр*С_ос (6.5)

С_н = 20 000*0,5= 10 000

Окончательный расчет сметной стоимости затрат на разработку

Общая сметная стоимость () определяется суммированием ее составляющих:

С_р=С_м+С_об+С_ос+С_сф+С_эн+С_ком+С_кр+С_n+С_н (6.6)

Полученные данные сведены в Таблицу 6.4

Таблица 6.4 - Общая сметная стоимость разработки

№п/п	Статьи расходов	Условные обозначения	Затраты по статьям, руб.	Доля затрат, %
1	2	3	4	5
1	Материалы, покупные изделия и полуфабрикаты	См	0,0	0
2	Специальное оборудование для проведения разработки	Соб	320	0,9
3	Заработная плата разработчиков	Сос	20 000	56
4	Отчисления на социальные нужды	Ссф	5 200	14,6
5	Затраты на электроэнергию для технологических целей	Сэн	168	0,5
6	Затраты на командировки	Ском	0,0	0
7	Контрагентские работы	Скр	0,0	0
8	Прочие затраты	Сп	0,0	0
9	Накладные расходы	Cн	10 000	28
Итого общая сметная стоимость		Ср	35 688	100

6.2.2 Определение стоимости технических и программных

составляющих системы

Сметная стоимость технических и программных составляющих системы определяется методом сметного калькулирования, который основан на прямом определении затрат по отдельным статьям.

Все затраты сведены в Таблицу 6.7

Таблица 6.7 - Общая сметная стоимость технических и программных составляющих системы

№ п/п	Наименование технических (аппаратных) и программных средств, составляющих систему	Единицы измерения	Количество	Цена за единицу, руб.	Итого, руб.
1	2	3	4	5	6
подсистема контроля и управления доступом
1	Блок центральный процессорный БЦП «Рубеж-07-03»	шт.	1	25 000	25 000
2	Пульт управления ПУ-01	шт.	1	5 000	5 000
3	Сетевой контроллер СК-01	шт.	12	5 300	63 600
4	шт.	24	1230	29 520
5	Считыватель «Сигма-ИС» УСК-02С	шт.	14	3 800	53 200
6	Считыватель «Сигма-ИС» УСК-02КС	шт.	10	2 800	28 000
Итого подсистема контроля и управления доступом					204 320
подсистема пожарной сигнализации
7	Адресный комбинированный пожарный извещатель ИП 212/101-45М-А2 от компании «Рубеж»,	шт.	140	280	39200
8	Адресный ручной пожарный извещатель «Рубикон» от компании «Сигма-ИС»	шт.	7	550	3850
9	Адресный звуковой оповещатель System sensor EMA24ALR	шт.	7	1 400	9800
10	Световое табло Рубеж «Выход»	шт.	7	175	1225
Итого подсистема пожарной сигнализации					54075
подсистема охранной сигнализации
11	Магнитоконтактный извещатель СМК-3 ИО 102-5	шт.	14	44	616
12	Магнитоконтактный извещатель СМК-3 ИО 102-6	шт.	10	45	450
13	Акустический извещатель Стекло-2 ИО 329-2	шт.	4	455	1820
14	Объемный пассивный ИК извещатель Bravo 201	шт.	44	400	17600
15	Комбинированный ИК+СВЧ извещатель Сокол-2 ИО 414-1	шт.	6	1 330	7980
Итого подсистема охранной сигнализации					28466
подсистема видеонаблюдения
16	Видеосервер RMVS-6x25R	шт.	1	20 000	20000
17	Видеомонитор 17" HS-CL17V HI SHARP TFT	шт.	1	17100	17100
18	Видеокамера Арсенал СБ ASD-2	шт.	6	1 555	9330
19	Видеокамера KT&C KPC-S520DH	шт.	2	3 200	6400
20	KT&C KPC-S700	шт.	2	2 300	4600
21	Жесткий диск SEAGATE Momentus ST9320320AS 320ГБ	шт.	1	2 250	2250
Итого подсистема видеонаблюдения					59680
оборудование электропитания
22	Источник бесперебойного питания PS1210E ШТИЛЬ	шт.	1	6 800	6800
23	Аккумуляторная батарея CSB GP 12200	шт.	2	2 135	4270
24	Источник бесперебойного питания PS1205B ШТИЛЬ	шт.	2	2 000	4000
25	Аккумуляторная батарея CSB GPL1270	шт.	2	550	1100
26	Блок защитный коммутационный БЗК	шт.	3	420	1260
27	Источник бесперебойного питания SKAT-UPS 1000 фирмы «Бастион»	шт.	1	17 000	17000
28	Аккумуляторная батарея CSB GP 12650	шт.	1	4400	4400
Итого оборудование электропитания					38830
кабельная продукция
29	Кабель слаботочный MAN BOON 2C.SEC 2x0,22	м	2500	2,5	6250
30	Кабель силовой Ramcro PRN2075 2x0,75	м	480	3,5	1680
31	Кабель коаксиальный Ramcro SAT-100E 75 Ом, 6,8 мм	м	500	8	4000
32	защитная труба гофрированная СК-Пласт 16 мм	м	50	4,2	210
Итого кабельная продукция					12140
программное обеспечение «Рубеж-07-3»
33	Базовое ПО "Рубеж-07-3" для работы с "Рубеж-07-3" в составе: Рубеж Конфигуратор, Рубеж Консоль, Рубеж Репорт	шт.	1	0	0
34	Базовое ПО Рубеж AV-Монитор	шт.	1	0	0
35	Лицензия для работы с ППКОП "Рубеж-07-3"	шт.	1	10 300	10300
36	Бюро пропусков	шт.	1	8 600	8600
37	Рубеж AV-Монитор - дополнительное рабочее место	шт.	1	6 850	6850
Итого программное обеспечение"Рубеж-07-3"					25750
ИТОГО					423 261,0

.2.3 Определение стоимости монтажа и наладки

Расчет основной заработной платы рабочих

Для расчета основной заработной платы воспользуемся формулой:

 (6.7)

где k - количество категорий рабочих;

П_{mj -} количество рабочих данной категории;

 - среднечасовая заработная плата j-й категории рабочих, руб.;

P - продолжительность работы, выполняемой рабочим определенной категории, час.;

Результаты расчета представлены в Таблице 6.8.

Таблица 6.8 - Основная заработная плата рабочих

№ п/п	Наименование этапов разработки	Исполнитель этапа разработки	Длительность этапа, рабочих дней	Количество человек	Трудоемкость этапа, чел.-ч.	Зарплата, руб./мес. На 1-го чел.	Среднечасовая зарплата, руб. На 1-го чел.	Затраты, руб.
1	2	3	4	5	6	7	8	9
1	Монтаж компонентов системы	Производитель работ	-	1	10	22 000	119	1 190
		Техник	-	5	200	16 500	89,7	17 940
		Всего для этапа 1	5	6	210	-	-	19 130
2	Пусконаладочные работы и тестирование системы	Специалист-тестировщик	-	2	16	16 500	89,7	1 435
		Программист-наладчик	-	1	8	21 500	116,8	935
		Всего для этапа 2	2	3	24	-	-	2 370
Итого			7	-	234	-	-	21 500

.2.4 Расчет отчислений в социальные внебюджетные фонды

Отчисления в социальные внебюджетные фонды определяются по формуле:

С_сф=С_ос*r/100 (6.8)

где r - суммарная величина отчислений в социальные внебюджетные фонды (26%).

С_сф=21 500 *26/100 = 5 590

6.2.5 Расчет затрат на технологическое топливо и электроэнергию

Затраты на технологическое топливо и электроэнергию рассчитываются по формуле:

С_тэ= С_м*10/100 (6.9)

С_тэ= 423 260*10/100=42 326

Окончательный расчет стоимости монтажа и наладки

Стоимость монтажа и наладки рассчитывается по формуле:

С_мн=С_тэ+С_ос +С_сф (6.10)

С_мн=С_тэ+С_ос +С_сф=42 326+21 500+ 5 590 = 69 416

6.3 Определение годовых эксплуатационных расходов

.3.1 Расчет заработной платы и социальных отчислений

Расчет основной заработной платы обслуживающего персонала

Основная заработная плата обслуживающего персонала (С_ос) определяется по формуле:

 (6.11)

где k - количество категорий обслуживающего персонала;

П_{mj -} количество обслуживающего персонала данной категории;

 - среднечасовая надбавка к заработной плате j-й категории обслуживающего персонала, руб.;

P - продолжительность работы, обслуживающим персоналом определенной категории, час.;

Результаты расчета представлены в Таблице 6.9.

Таблица 6.9 - Основная заработная плата обслуживающего персонала

№ п/п	Вид обсуживающего персонала	Количество человек	Трудоемкость, чел.-ч.	Среднечасовая надбавка, руб.	Затраты, руб.
1	2	3	4	5	6
1	Администратор системы	1	2 190	50
2	Дежурный оператор	4	8 760	50	438 000
Итого					547 500

6.3.2 Расчет отчислений в социальные внебюджетные фонды

Отчисления в социальные внебюджетные фонды определяются по формуле:

С_сф=С_ос*r/100 (6.12)

где r - суммарная величина отчислений в социальные внебюджетные фонды (26%);

С_сф=547 500*26/100= 142 350

6.3.3 Расчет амортизационных отчислений

Амортизационные отчисления рассчитываются по формуле (6.13). Годовая норма амортизационных отчислений принимается равной 0,1 для всех компонентов системы охраны.

 (6.13)

Са=423 260* 0,1= 42 326

.3.4 Расчет затрат на текущий ремонт

В среднем на текущий ремонт необходимо примерно 3% от стоимости системы. Для разработанной системы охраны:

С_рем=С_м*3/100 (6.14)

С_рем= 423 260* 3/100= 12 697,8

6.3.5 Затраты на потребляемую электроэнергию

Затраты на электроэнергию () определяются по формуле:

 (6.15)

где l - количество видов оборудования, потребляющего электроэнергию от сети, шт.;

- мощность оборудования по паспорту, кВт;

- время использования оборудования, час;

- стоимость одного кВт-час электроэнергии, руб.;

- коэффициент использования мощности (< 1);

Результаты расчетов сведены в Таблицу 6.10

Окончательный расчет стоимости годовой эксплуатации системы

Стоимость годовой эксплуатации рассчитывается по формуле:

С_гэ=С_ос+С_сф+С_а+С_рем+С_эн (6.16)

С_гэ=547 500+ 142 350 + 42 326+12 698+3 778 = 758 652

Таблица 6.10 - Затраты на потребляемую электроэнергию

№ п/п	Номенклатура оборудования	Количество единиц, шт.	Мощность по паспорту, кВт	Время использования, часов	Стоимость одного кВт-час электроэнергии, руб.	Коэффициент использования мощности	Итого, руб.
1	2	3	4	5	6	7	8
1	Источник бесперебойного питания SKAT-UPS 1000 фирмы «Бастион»	1	0,045	8760	2,5	0,2	1 971
2	Источник бесперебойного питания PS1205B ШТИЛЬ	2	0,05	8760	2,5	0,55	1 204, 5
3	Источник бесперебойного питания PS1210E ШТИЛЬ	1	0,05	8760	2,5	0,55	602,25
Итого							3 777,75

6.4 Затраты на создание и эксплуатацию системы охраны

Общие затраты на создание и годовую эксплуатацию интегрированной системы охраны округлены и приведены в Таблице 6.11

Таблица 6.11 - Затраты на создание и эксплуатацию системы охраны

№п/п	Статьи расходов	Затраты по статьям, руб.	Доля затрат, %
1	2	3	4
Единовременные затраты
1	Специальное оборудование для проведения разработки	320	0,02
2	Заработная плата разработчиков	20 000	1,55
3	Отчисления на социальные нужды	5 200	0,4
4	Затраты на электроэнергию для технологических целей	168	0,01
5	Накладные расходы	10 000	0,8
6	Стоимость технических и программных составляющих системы	423 260	32,9
7	Стоимость монтажа и наладки	69 416	5,4
Итого. стоимость единовременных затрат		528 364	41,08
Ежегодные расходы
8	Заработная плата обслуживающего персонала	547 500	42,5
9	Отчисления в социальные внебюджетные фонды	142 350	11,06
10	Амортизационные отчисления	42 326	3,3
11	Затраты на текущий ремонт	12 698	0,99
12	Затраты на потребляемую электроэнергию	3 778	1,07
Итого. стоимость годовой эксплуатации системы		758 652	58,92
Итого		1 320 542	100

7. Безопасность жизнедеятельности

В процессе эксплуатации разрабатываемой системы охраны, оператор осуществляет визуальный контроль охраняемого объекта и частичное управление системой, находясь на объекте контроля, в специально отведенном помещении. Контроль и управление системой осуществляются с автоматизированного рабочего места оператора, которое представляет собой ПЭВМ с жидкокристаллическим дисплеем, а также охранный жидкокристаллический видеомонитор. В процессе работы оператор подвергается воздействию ряда опасных и вредных производственных факторов.

7.1 Характеристика условий эксплуатации пункта наблюдения

Характеристика условий труда на рабочем месте в помещении охраны представлена в таблице 7.1

Таблица 7.1 - Характеристика условий эксплуатации пункта наблюдения

№ п/п	Наименование Фактора	Показатели фактора (наличие, вид, значение)	Нормативные документы
1	2	3	4
1	Категория труда	Лёгкая физическая работа категории Iа	ГОСТ 12.1.005-88
2	Место эксплуатации устройства	офисное помещение
3	Вид конструктивного исполнения	стационарное
4	Температура воздуха в помещении, оС	22-24	ГОСТ 12.1.005-88, СанПиН 2.2.4.548-96
5	Относительная влажность воздуха, %	40-60
6	Скорость движения воздуха	0,1-0,3
7	Тепловое излучение	От 10 до 350 Вт/м2.
8	Минимальная освещенность, лк	750 лк - комбин. осв., 400 лк - общее осв.	СНиП 23-05-95
9	Вредные вещества	нет	ГОСТ 12.1.005-88
10	Шум	Менее 50 дБА	ГОСТ 12.1.003-83
11	Вибрация локальная	<75 дБ	ГОСТ 12.1.012-90
12	Вибрация общая	<112 дБ	ГОСТ 12.1.006-84
13	ЭМ поля радиочастот	50В/м
14	Лазерное излучение	нет	САНпИн 5804-91
15	Ионизирующее излучение	Не более 1000 мЗв (за 50 лет)	НРБ-99
16	Нагретые или охлаждённые поверхности	28 °С	СН 245-71
17	Вид питающей сети (максимальное значение напряжения, В)	220 В, 50 Гц
18	Пол токопровод, изолирующий	линолеум
19	Токопроводящая пыль	нет
20	Металлоконструкции, соединенные с землей	система отопления
21	Химически активная среда	нет
22	Горючие пыли, газы	нет
23	Горючие и легковоспл. жидкости	нет
24	Класс помещения по степени электробезопасности	без повышенной опасности	ПУЭ-03, ГОСТ 12.1.013-78
25	Категория помещения по взрывоопасности	пожароопасная (В1-В4)	НБП 105-2003, СНиП 2.09.02-85
26	Площадь рабочего места, м2	20	Сн 245-71
27	Движущиеся части оборудования	нет
28	Острые кромки, заусеницы	нет
29	Напряжение зр. анализатора	есть
30	Другие факторы	э/м поле на расст. 0,5 м от монитора <10 кВ/м эл.сост <0,3 А/м магн.сост.	ГОСТ 12.1.006-84

7.2 Анализ и выявление потенциально опасных и вредных

факторов

В соответствии с классификацией приведенной в ГОСТ 12.0.003-91 «Опасные и вредные производственные факторы. Классификация», к опасным и вредным производственным факторам для оператора ПЭВМ относятся:

·  повышенное значение напряжения в электрической цепи, замыкание которой может произойти через тело человека;

·        повышенный уровень шума на рабочем месте;

·        повышенный уровень электромагнитных излучений;

·        недостаточная освещенность рабочей зоны;

·        повышенная или пониженная температура воздуха рабочей зоны;

·        перенапряжение анализаторов;

В том числе, работу пользователей ПЭВМ сопровождают следующие вредные психофизиологические факторы:

·  умственное перенапряжение;

·        повышенные нервно-эмоциональные перегрузки;

·        монотонность труда;

·        длительные статические нагрузки.

В то же время, при эксплуатации ПЭВМ, на пользователей могут оказывать воздействие и многие физически опасные и вредные факторы:

·  пониженная влажность воздуха;

·        повышенная или пониженная ионизация воздуха;

·        отсутствие или недостаток естественного света;

·        повышенная яркость света и пульсация светового потока;

·        прямая и отраженная блескость;

·        пониженная контрастность; [23]

В соответствии с СанПиН 2.2.2/2.4.1340 - 03 "Гигиенические требования к персональным электронно-вычислительным машинам и организации работы" рассмотрим факторы влияющие на оператора ЭВМ.

7.2.1 Электробезопасность

Электропитание ПЭВМ и охранного видеомонитора осуществляется от сети переменного тока 220 В, 50 Гц. При работе с ними необходимо соблюдать правила электробезопасности. Для предотвращения поражения электрическим током следует обеспечить защитное заземление. [24]

7.2.2 Требования к уровню шума на рабочем месте

В соответствии с ГОСТ 12.1.003-83 "Система стандартов безопасности труда. Шум. Общие требования безопасности", в помещении оператора ПЭВМ уровень шума на рабочем месте не должен превышать 50 дБ. Рациональные планировка помещения и размещение оборудования являются важным фактором, позволяющим снизить шум при существующем оборудовании ПЭВМ. Снижение уровня шума, проникающего в производственное помещение извне, может быть достигнуто увеличением звукоизоляции ограждающих конструкций, уплотнением по периметру притворов окон, дверей. [25]

7.2.3 Требования к уровню электромагнитных излучений

ПЭВМ является источником электромагнитных излучений:

·  мягкого рентгеновского;

·        ультрафиолетового 200-400 нм;

·        видимого 400-750 нм;

·        ближнего ИК 750-2000 нм;

·        радиочастотного диапазона 3 кГц;

·        электростатических полей.

Экспозиционная мощность дозы рентгеновского излучения в любой точке пространства на расстоянии 5 см от поверхности ПЭВМ не должна превышать 7,74·10^-12 А/кг, что соответствует эквивалентной дозе 0,1 мбэр/ч или 100 мкР/ч, согласно санитарным нормам и правилам работы с источниками рентгеновского излучения. Ультрафиолетовое излучение в диапазоне 200-315 нм не должно превышать 10 мкВт/м², в диапазоне 315-400 нм и видимом диапазоне 400-750 нм - 0,1 Вт/м², в ближнем ИК-диапазоне - 2000 нм - 1 мм - 4 Вт/м². Уровни напряженности электростатического поля не должны превышать 15 кВ/м. В целях предосторожности следует обязательно использовать защитные экраны, наряду с этим нужно устанавливать в помещении с монитором ионизаторы воздуха, чаще проветривать помещение и хотя бы один раз в течение рабочей смены очищать экран от пыли [24].

7.2.4 Требования к освещенности рабочего места

Важное место в комплексе мероприятий по созданию условий труда, работающих с ПЭВМ, занимает создание оптимальной световой среды, то есть, рациональная организация естественного и искусственного освещения помещения и рабочего места. Необходимо ограничить слепящее воздействие светопроемов, имеющих высокую яркость (8000 кд/м² и более), и прямых солнечных лучей для обеспечения благоприятного распределения светового потока в помещении и исключения на рабочих поверхностях ярких и темных пятен, засветки экранов посторонним светом. Для работы с ПЭВМ рекомендуются помещения с односторонним боковым естественным освещением с северной, северо-восточной или северо-западной ориентацией светопроемов.

Искусственное освещение в помещении должно создавать хорошую видимость информации на экране ПЭВМ. При этом в поле зрения оператора должны быть обеспечены оптимальные соотношения яркости рабочих и окружающих поверхностей. Наиболее оптимальной для работы с экраном является освещенность 200 лк.

Для освещения рабочего места применяется комбинированное освещение (общее плюс местное), хотя более предпочтительно общее освещение из-за большего перепада яркостей на рабочем месте при использовании светильников местного освещения. Для общего освещения используются в основном потолочные или встроенные светильники с люминесцентными лампами. Яркость должна быть не более 200 кд/м2. Как источники света лучше использовать люминесцентные лампы типа ЛБ и ЛТБ. В качестве светильников лучше всего использовать ЛСП 01 или ЛСП 02, либо ЛОУ 1П. Для исключения засветки экранов прямыми световыми потоками светильники общего освещения располагают сбоку от рабочего места, параллельно линии зрения оператора [24].

7.2.5 Требования к микроклимату помещения

Вычислительная техника является источником существенных тепловыделений, что может привести к повышению температуры и снижению относительной влажности воздуха в помещении. В нормативном документе СН-245-71 «Санитарные нормы проектирования промышленных предприятий» установлены величины параметров микроклимата, создающие комфортные условия. Эти нормы устанавливаются в зависимости от времени года, характера помещения и трудового процесса и приведены в таблице 7.2.5.1.

Объем помещений, в которых размещены работники, не должен быть меньше 20 м3 на человека с учетом максимального числа одновременно работающих в смену. Площадь отводимая на одно рабочее место должна быть не менее 6 м2 [26]. Нормы подачи свежего воздуха в помещении, где расположены компьютеры, приведены в таблице 7.2.5.2

Таблица 7.2.5.1 - Параметры микроклимата помещения

Период года	Параметр	Величина
Холодный	Температура воздуха	22-24° С
	Относительная влажность воздуха	40-60%
	Скорость движения воздуха	до 0,1 м/с
Теплый	Температура воздуха	23-25° С
	Относительная влажность воздуха	40-60%
	Скорость движения воздуха	0,1-0,2 м/c

Таблица 7.2.5.2 - Нормы подачи свежего воздуха в помещение

Характеристика помещения	Объемный расход подаваемого свежего воздуха, м3 на человека в час
Объем до 20 м3 на человека	Не менее 30
20…40 м3 на человека	Не менее 20
Более 40 м3 на человека	Естественная вентиляция

Для обеспечения комфортных условий труда используются как организационные методы (рациональная организация проведения работ в зависимости от времени суток, чередование труда и отдыха и т.д.), так и технические средства (вентиляция, кондиционеры, отопительные системы и т.д.) [24].

7.2.6 Общие требования к организации и оборудованию рабочих

мест пользователей ПЭВМ

Конструкция рабочего стола должна обеспечивать оптимальное размещение на рабочей поверхности используемого оборудования с учетом его количества и конструктивных особенностей (размер ПЭВМ, клавиатуры, и т.п.), характера выполняемой работы. При этом допускается использование рабочих столов различных конструкций, отвечающих современным требованиям эргономики;

Рабочий стул (кресло) должен быть подъемно-поворотным и регулируемым по высоте и углам наклона сиденья и спинки, а также расстоянию спинки от переднего края сиденья, при этом регулировка каждого параметра должна быть независимой, легко осуществляемой и иметь надежную фиксацию;

При организации рабочего места для работы на ПЭВМ следует предусматривать:

·  пространство по глубине не менее 850 мм с учетом выступающих частей оборудования для нахождения человека-оператора;

·        пространство для стоп глубиной и высотой не менее 150 мм и шириной не менее 530 мм;

·        расположение устройств ввода-вывода, обеспечивающее оптимальную видимость экрана;

·        легкую досягаемость органов ручного управления в зоне моторного поля: по высоте - 900 - 1300 мм, по глубине - 400 - 500 мм;

·        возможность поворота экрана ВДТ или ПЭВМ вокруг горизонтальной и вертикальной осей [24].

При работе с ПЭВМ основная нагрузка ложится на глаза, поэтому большие требования предъявляются к видеомониторам. Предпочтительным является плоский экран, позволяющий избежать наличие на нем ярких пятен за счет отражения световых потоков. Оптимальная высота расположения экрана должна соответствовать направлению взгляда оператора в секторе 5^o-35^o по отношению к горизонтали. Большой наклон экрана может привести к появлению бликов от светильников. Видеомонитор должен отвечать следующим техническим требованиям:

·  частота обновления - не менее 80 Гц

·        яркость свечения экрана - не менее 100 кд/м²;

·        минимальный размер светящейся точки - не более 0,4 мм для монохромного дисплея и не более 0,6 мм - для цветного;

·        контрастность изображения знака - не менее 0,8;

·        высота знака - не менее 3-4 мм;

·        экран должен иметь антибликовое покрытие;

·        размер экрана - не менее 31 см по диагонали;

·        высота символов на экране - не менее 3,8 мм, при расстоянии от глаз оператора до экрана в пределах 40-80 см.

Видеомонитор должен быть оборудован поворотной площадкой, позволяющей перемещать его в горизонтальной и вертикальной плоскостях в пределах 130-220 мм и изменять угол наклона экрана на 30^o во фронтальной плоскости.

Клавиатура должна располагаться на расстоянии 600-700 мм от монитора. Размер клавиш должен быть в пределах 13-15 мм, сопротивление нажатию в пределах 0,25-1,5 Н. Поверхность клавиш должна быть вогнутой, расстояние между ними - не менее 3 мм. Наклон клавиатуры должен находиться в пределах 10-15^o. Клавиатура располагается на поверхности стола на расстоянии 100-300 мм от края [24].

7.2.7 Режимы труда и отдыха

Чтобы исключить возникновение заболеваний необходимо иметь возможность свободной перемены поз. Необходимо соблюдать режим труда и отдыха с перерывами, заполняемыми “отвлекающими” мышечными нагрузками на те звенья опорно-двигательного аппарата, которые не включены в поддержание основной рабочей позы.

Режимы труда и отдыха при работе с ПЭВМ и ВДТ должны организовываться в зависимости от вида и категории трудовой деятельности.

Виды трудовой деятельности разделяются на 3 группы: группа А - работа по считыванию информации с экрана ВДТ или ПЭВМ с предварительным запросом; группа Б - работа по вводу информации; группа В - творческая работа в режиме диалога с ЭВМ. При выполнении в течение рабочей смены работ, относящихся к разным видам трудовой деятельности, за основную работу с ПЭВМ и ВДТ следует принимать такую, которая занимает не менее 50% времени в течение рабочей смены или рабочего дня.

Для видов трудовой деятельности устанавливается 3 категории тяжести и напряженности работы с ВДТ и ПЭВМ (таблица 7.2.7.1), которые определяются: для группы А - по суммарному числу считываемых знаков за рабочую смену, но не более 60 000 знаков за смену; для группы Б - по суммарному числу считываемых или вводимых знаков за рабочую смену, но не более 40 000 знаков за смену; для группы В - по суммарному времени непосредственной работы с ВДТ и ПЭВМ за рабочую смену, но не более 6 часов за смену.

Таблица 7.2.7.1 - Время регламентированных перерывов в зависимости

от продолжительности рабочей смены, вида и категории трудовой

деятельности с ВДТ и ПЭВМ

Категория работы с ВДТ или ПЭВМ	Нагрузки за рабочую смену при видах работ с ВДТ			Суммарное время регламентированных перерывов, мин.
	группа А, количество знаков	группа Б, количество знаков	группа В, час.	при 8-ми часовой смене	при 12-ми часовой смене
I	до 20000	до 150000	до 2,0	30	70
II	до 40000	до 300000	до 4,0	50	90
III	до 60000	до 400000	до 6,0	70	120

Продолжительность обеденного перерыва определяется действующим законодательством о труде и Правилами внутреннего трудового распорядка предприятия (организации, учреждения).

Для обеспечения оптимальной работоспособности и сохранения здоровья профессиональных пользователей, на протяжении рабочей смены должны устанавливаться регламентированные перерывы.

Время регламентированных перерывов в течение рабочей смены следует устанавливать в зависимости от ее продолжительности, вида и категории трудовой деятельности (таблица 7.2.7.1).

Продолжительность непрерывной работы с ВДТ без регламентированного перерыва не должна превышать 2 часов.

При работе с ВДТ и ПЭВМ в ночную смену (с 22 до 6 часов), независимо от категории и вида трудовой деятельности, продолжительность регламентированных перерывов должна увеличиваться на 60 минут.

При 8-ми часовой рабочей смене и работе на ВДТ и ПЭВМ регламентированные перерывы следует устанавливать:

для I категории работ через 2 часа от начала рабочей смены и через 2 часа после обеденного перерыва продолжительностью 15 минут каждый;

для II категории работ через 2 часа от начала рабочей смены и через 1.5 - 2.0 часа после обеденного перерыва продолжительностью 15 минут каждый или продолжительностью 10 минут через каждый час работы;

для III категории работ через 1.5 - 2.0 часа от начала рабочей смены и через 1.5 - 2 часа после обеденного перерыва продолжительностью 20 минут каждый или продолжительностью 15 минут через каждый час работы.

При 12-ти часовой рабочей смене регламентированные перерывы должны устанавливаться в первые 8 часов работы аналогично перерывам при 8-ми часовой рабочей смене, а в течение последних 4 часов работы, независимо от категории и вида работ, каждый час продолжительностью 15 минут.

С целью уменьшения отрицательного влияния монотонии целесообразно применять чередование операций осмысленного текста и числовых данных (изменение содержания работ), чередование редактирования текстов и ввода данных (изменение содержания работы).

В случаях возникновения у работающих с ВДТ и ПЭВМ зрительного дискомфорта и других неблагоприятных субъективных ощущений, несмотря на соблюдение санитарно-гигиенических, эргономических требований, режимов труда и отдыха следует применять индивидуальный подход в ограничении времени работ с ВДТ и ПЭВМ коррекцию длительности перерывов для отдыха или проводить смену деятельности на другую, не связанную с использованием ВДТ и ПЭВМ.

Работающим на ВДТ и ПЭВМ с высоким уровнем напряженности во время регламентированных перерывов и в конце рабочего дня показана психологическая разгрузка в специально оборудованных помещениях (комната психологической разгрузки).

7.3 Пожарная безопасность

Наиболее вероятным источником возгорания в помещении дежурного оператора является ПЭВМ, оргтехника, кабельная проводка. Причиной возгорания техники и кабелей электропроводки чаще всего является короткое замыкание. Оно может быть вызвано неправильным выбором сечения проводов, повреждением изоляции, перегрузкой электрических цепей, ведущей к оплавлению изоляции и ее воспламенению. Причиной короткого замыкания часто является большое переходное сопротивление, возникающее при неграмотном монтаже проводки, а также искрение в момент разъединения находящихся под напряжением проводов включателей, предохранителей и т.п.

Необходимо строго соблюдать правила пользования электронагревательными приборами. Их использование допускается только в специально отведенных и оборудованных для этих целей местах. Приборы разрешается включать только при наличии штепсельных соединений заводского типа. Светильники не должны соприкасаться со сгораемыми конструкциями и горючими материалами. Электроприборы не реже двух раз в месяц необходимо очищать от горючей пыли.

Помимо электроприборов, очень часто причиной возгорания является курение в неположенном месте.

На предприятии должен быть назначен ответственный за обеспечение пожарной безопасности электроустановок и электросетей. В его обязанности входит:

·  своевременное проведение профилактических осмотров;

·        слежение за правильностью выбора и применения оборудования;

·        систематический контроль состояния аппаратов, предохраняющих от отклонений в режимах работы;

·        контроль наличия средств пожаротушения;

·        организация инструктажа по вопросам обеспечения пожарной безопасности;

Основными современными огнетушащими веществами, применяемыми в практике пожаротушения являются:

·  вода;

·        песок;

·        пены;

·        поверхностно-активные вещества;

·        порошки, углекислота;

·        инертные газы;

Помещение оператора ПЭВМ относится к категории В по НПБ 105-95 «Определение категорий помещений и зданий по взрывопожарной и пожарной опасности». При площади помещения 11 м² требуется один углекислотный огнетушитель типа ОУ-5, ОУ8 или ОУБ-3, ОУБ-7. Использование порошковых огнетушителей не рекомендуется, так как может привести к выходу из строя ПЭВМ.[27]

В силу того, что в помещении оператора ПЭВМ отсутствуют какие-либо легковоспламеняющиеся вещества и смеси, наиболее вероятным, на начальной стадии пожара, является задымленность. В соответствии с требованиями НПБ 88-2001 «Установки пожаротушения и сигнализации. Нормы и правила проектирования» средняя площадь, контролируемая комбинированным пожарным извещателем составляет не более 20 м², так как помещение дежурного оператора не превышает данный показатель, то в нём установлен один комбинированный пожарный извещателя дым/тепло, подключенных к шлейфу пожарной сигнализации.[14]

Заключение

В процессе выполнения данной работы была проанализирована структура РОВД по Вьюжному району Ленинградской области, были выявлены её особенности. Так же был произведён анализ информационных потоков организации. Были изучены поэтажные планы здания, которое занимает РОВД. В зависимости от назначения, все помещения были отнесены к соответствующим зонам безопасности.

Результатом данного дипломного проекта является интегрированная система защиты информации включающая в себя:

·  Подсистему контроля и управления доступом;

·        Подсистему пожарной сигнализации и оповещения;

·        Подсистему охранной сигнализации;

·        Подсистему видеонаблюдения.

В рамках подсистем контроля и управления доступом, а так же охранной сигнализации для каждой зоны безопасности были выбраны соответствующие технические средства.

Средства видеонаблюдения выбирались исходя из поставленных перед ними задач. При выборе видеокамер учитывалось место их расположения и объекта контроля.

Согласно нормативным документам была спроектирована подсистема пожарной сигнализации и оповещения, элементы которой были расставлены во всех помещениях РОВД.

Список используемой литературы

1.  Закон РФ "О милиции" от 18.04.1991 N 1026-1

2.       Приказ МВД РФ от 12.02.1997 №86 «Об утверждении временного наставления по службе штабов органов внутренних дел»

.        Приказ ГУВД от 25 декабря 2003 г. №1684 «Об Утверждении Положения о дежурной части ГУВД Санкт-Петербурга и Ленинградской области»

.        Положением о милиции общественной безопасности от 12.02.93 г.,

.        Положение об органах предварительного следствия в системе Министерства внутренних дел Российской Федерации от 23.11.98 г

.        Приказ ГУВД по СПб и ЛО МВД РФ от 27 февраля 2007 года N 313 «Об утверждении Положения об Изоляторе временного содержания подозреваемых и обвиняемых ГУВД по Санкт-Петербургу и Ленинградской области»

.        Приказ МВД РФ от 04.12.2006 №987 «О документационном обеспечении управления в системе органов внутренних дел Российской Федерации».

.        Делопроизводство (Организация и технологии документационного обеспечения управления): Учебник для вузов / Кузнецова Т.В., Санкина Л.В., Быкова Т.А. и др.; Под ред. Т.В. Кузнецовой. - М.: ЮНИТИ-ДАНА, 2001. - 359 с.

.        Кудряев В.А. Организация работы с документами. Учебник. - М.: ИНФРА-М, 1999.

10.  Приказ МВД РФ ОТ 04.12.2006 N 987 «О документационном обеспечении управления в системе органов внутренних дел РФ»

11.     А. Васильев. Интегрированные системы безопасности: основные признаки и перспективы развития. #"515875.files/image036.gif">

Приложение 2

Зоны безопасности и расположение технических средств на 2-м этаже

Приложение 3

Зоны безопасности и расположение технических средств на 3-м этаже

Приложение 4

Установка компонентов подсистемы контроля и управления доступом

№ Кон-ра	Модель кон-ра	Контролируемые точки доступа	Место установки контроллера	Тип ИУ	Кол-во ИУ	Модель считывателя	Кол-во счит-й
1	СК-01 IP20	Дверь помещения ИВС	Помещение 5	Электрозащелка	2	УСК-02КС	1
		Двери помещения 5				УСК-02С	1
2	СК-01 IP20	Дверь помещения 6	Помещение 5	Электрозащелка	2	УСК-02С	1
		Дверь помещения 7				УСК-02КС	1
3	СК-01 IP20	Дверь помещения 12	Помещение 5	Электрозащелка	2	УСК-02С	2
		Дверь помещения 13
4	СК-01 IP20	Дверь 1 помещения 18	Помещение 20	Электрозащелка	2	УСК-02С	1
		Дверь 2 помещения 19				УСК-02КС	1
5	СК-01 IP20	Дверь помещения 20	Помещение 20	Электрозащелка	2	УСК-02КС	2
		Дверь помещения 21
6	СК-01 IP20	Дверь помещения 22	Помещение 20	Электрозащелка	2	УСК-02КС	1
		Дверь помещения 24				УСК-02С	1
7	СК-01 IP20	Дверь помещения 31	Помещение 49	Электрозащелка	2	УСК-02С	2
		Дверь помещения 60
8	СК-01 IP20	Дверь помещения 42	Помещение 74	Электрозащелка	2	УСК-02С	2
		Дверь помещения 69
9	СК-01 IP20	Дверь помещения 51	Помещение 49	Электрозащелка	2	УСК-02КС	2
		Дверь помещения 53
10	СК-01 IP20	Дверь помещения 54	Помещение 49	Электрозащелка	2	УСК-02С	1
		Дверь помещения 55				УСК-02КС	1
11	СК-01 IP20	Дверь помещения 56	Помещение 49	Электрозащелка	2	УСК-02С	1
		Дверь помещения 49				УСК-02КС	1
12	СК-01 IP20	Дверь помещения 75	Помещение 74	Электрозащелка	2	УСК-02С	2
		Дверь помещения 74

Приложение 5

Установка компонентов подсистемы пожарной сигнализации

	Помещение	Размеры помещения	Кол-во ручн. изв-й	Кол-во комб. изв-й	Кол-во звук. опов-й	Кол-во светов. табло «Выход»
1	2	3	4	5	6	7
I этаж
1	Коридор	2,1х 5,7		2		1
2	Коридор	8,4 х 1,5	1	2	1
3	Оператор ДЧ	1,7 х 1,5		1
4	Комната отдыха ДЧ	3,1 х 4,2		2
5	Дежурная часть	8 х 4,2		4
6	Тамбур перед оружейной	2,2 х 1,7		1
7	Оружейная комната	2,2 х 2,5		1
8	Лестничная площадка	3,6 х 1,5		1		1
9	Коридор	12,5 х 1,5	1	2	1
10	Кабинет сотрудников ЛРР	2,8 х 4,2		2
11	Кабинет сотрудников УИИ	2,4 х 4,2		2
12	Кабинет начальника ИВС	1,8 х 4,2		2
13	Кабинет начальника УУМ	1,8 х 4,2		2
14	Кабинет участковых	3,7 х 4,2		2
15	Актовый зал	13,2 х 5,7		8
II этаж
16	Лестничная площадка	3,6 х 1,5		1
17	Коридор	10 х 1,5	1	2	1	1
18	Кабинет начальника Тыла	3,0 х 4,2		2
19	Архив уголовных дел	3,0 х 4,2		2
20	Архив личных дел	2,4 х 4,2		2
21	Бухгалтерия	3,5 х 4,2		2
22	Кабинет глав. бухгалтера	2,5 х 1,5		1
23	Коридор	3,8 х 1,5		1
24	Кабинет начальника ОК	2,1 х 5,7		2	ОК	1,9 х 4,2		2
26	ОК	1,9 х 4,2		2
27	Коридор	7,3 х 1,5		2
28	ОБЭП	1,6 х 4,2		2
29	ОБЭП	1,8 х 4,2		2
30	ОБЭП	1,5 х 4,2		2
1	2	3	4	5	6	7
31	Кабинет начальника ОБЭП	2,4 х 4,2		2
32	Санузел	1,8 х 3,6		1
33	Коридор	5,9 х 1.9	1	2	1	1
	Коридор	7,4 х 0,9		2
34	Коридор	1,5 х 2,0	1	1	1	1
	Коридор	8,6 х 1,7		3
35	Комната отдыха СО	2,0 х 1,9		1
36	СО	2,4 х 4,0		2
37	СО	1,8 х 4,0		2
38	СО	1,8 х 4,0		2
39	СО	3,7 х 2,0		1
40	СО	2,2 х 3,8		1
41	Коридор	3,2 х 1,4		1
42	Кабинет начальника СО	2,5 х 5,7		2
43	СО	3,2 х 4,3		2
44	СО	3,2 х 5,7		2
45	СО	1,8 х 3,7		1
46	Коридор	1,8 х 2,0		1
III этаж
47	Лестничная площадка	3,6 х 1,5		1
48	Коридор	10,2 х 1,7	1	2	1	1
	Коридор	1,9 х 2,1		1
49	Служба Тыла	3,6 х 4,1		2
50	Комната секретного делопроизводства	2,7 х 4,1		2
51	Архив документов ДСП	2,1 х 2,6		1
52	Канцелярия	2,1 х 1,5		1
53	Тамбур	1,7 х 4,1		2
54	Кабинет начальника РОВД	2,3 х 5,7		2
55	Архив отказных материалов	3,0 х 1,5		1
56	Кабинет начальника Штаба	2,2 х 5,7		2
57	Штаб	3,7 х 4,2		2
58	ОД	3,4 х 4,2		2
59	ОД	2,1 х 4,2		2
60	Кабинет начальника ОД	1,7 х 4,2		2
61	Коридор	6,0 х 1,5		2
62	Коридор	8,8 х 1,5	1	2	1	1
63	Санузел	2,8 х 1,4		1
64	ОУР	1,8 х 4,2		2
1	2	3	4	5	6	7
65	ОУР	1,8 х 4,2		2
66	ОУР	3,7 х 4,2		2
67	ОУР	3,7 х 1,5		1
68	Коридор	6,9 х 1,3		2
69	Кабинет начальника	2,4 х 5,7		2
70	КМ	3,4 х 4,4		2
71	КМ	3,5 х 4,4		2
72	Коридор	3,9 х 1,3		1
73	ОДН	1,5 х 4,4		2
74	Кабинет начальника ОУР	2,4 х 4,4		2
75	Кабинет начальника МОБ	2,1 х 5,7		2
ИТОГО			7	140	7	7

Приложение 6

Установка компонентов подсистемы охранной сигнализации

№ Пом-я	Название помещения	Зона безопасности	Тип извещателя
1	2	3	4
I этаж
5	Дежурная часть	4	магнитоконтактный
6	Тамбур перед оружейной	5	пассивный ИК, магнитоконтактный
7	Оружейная комната	6	магнитоконтактный, комбинированный ИК+СВЧ
10	Кабинет сотрудников ЛРР	3	пассивный ИК
11	Кабинет сотрудников УИИ	3	пассивный ИК
12	Кабинет начальника ИВС	4	пассивный ИК, магнитоконтактный
13	Кабинет начальника УУМ	4	пассивный ИК, магнитоконтактный
14	Кабинет участковых	3	пассивный ИК
15	Актовый зал	3	пассивный ИК
II этаж
18	Кабинет начальника Тыла	4	пассивный ИК, магнитоконтактный
19	Архив уголовных дел	6	магнитоконтактный, комбинированный ИК+СВЧ
20	Архив личных дел	6	магнитоконтактный, комбинированный ИК+СВЧ
21	Бухгалтерия	5	акустический, пассивный ИК, магнитоконтактный
22	Кабинет глав. бухгалтера	5	акустический, пассивный ИК, магнитоконтактный
24	Кабинет начальника ОК	4	пассивный ИК, магнитоконтактный
25, 26	Кабинеты сотрудников ОК	3	пассивный ИК
28-30	Кабинеты сотрудников ОБЭП	3	пассивный ИК
31	Кабинет начальника ОБЭП	4	пассивный ИК, магнитоконтактный
35	Комната отдыха СО	3	пассивный ИК
36-40, 43-45	Кабинеты сотрудников СО	3	пассивный ИК
42	Кабинет начальника СО	4	пассивный ИК, магнитоконтактный
III этаж
49	Служба Тыла	3	пассивный ИК
50	Комната секретного делопроизводства	5	акустический, пассивный ИК, магнитоконтактный
51	6	магнитоконтактный, комбинированный ИК+СВЧ
52	Канцелярия	4	пассивный ИК, магнитоконтактный
54	Кабинет начальника РОВД	5	магнитоконтактный, акустический, комбинированный ИК+СВЧ
55	Архив отказных материалов	6	магнитоконтактный, комбинированный ИК+СВЧ
56	Кабинет начальника Штаба	4	пассивный ИК, магнитоконтактный
57	Штаб	3	пассивный ИК
58, 59	Кабинеты сотрудников ОД	3	пассивный ИК
60	Кабинет начальника ОД	4	пассивный ИК, магнитоконтактный
64-67	Кабинеты сотрудников ОУР	3	пассивный ИК
69	Кабинет начальника ОУР	4	пассивный ИК, магнитоконтактный
70,71	Кабинеты сотрудников КМ	3	пассивный ИК
74	Кабинет начальника ОУР	4	пассивный ИК, магнитоконтактный
75	Кабинет начальника МОБ	4	пассивный ИК, магнитоконтактный

Приложение 7

Установка компонентов подсистемы видеонаблюдения

№	Место установки	Зона контроля	Модель видеокамеры
1	Вход в здание	идентификация личности людей, попадающих на территорию здания	KT&C KPC-S700
2	Аварийный выход	идентификация личности людей, попадающих на территорию здания	KT&C KPC-S700
I этаж
3	Над дверью выхода из здания	Вся длина коридора	KT&C KPC-S520DH
4	Коридор перед Дежурной частью	Вся длина коридора	KT&C KPC-S520DH
5	Хранилище оружия	Всё помещение	ASD-2
II этаж
6	Архив уголовных дел	Всё помещение	ASD-2
7	Архив личных дел	Всё помещение	ASD-2
III этаж
8	Архив документов ДСП	Всё помещение	ASD-2
9	Архив отказных материалов	Всё помещение	ASD-2
