Реферат

В данном курсовом проекте разработана система приточно-вытяжной вентиляции для клуба со зрительным залом на 200 человек в г.Брянск. Произведён расчет теплового и воздушного баланса для кинозала, а так же аэродинамический расчет запроектированной системы вентиляции. Подобранно оборудование приточных и вытяжных камер.

Введение

Основным направлением развития вентиляции является работа по созданию благоприятных условий для высокопроизводительного труда, улучшения условий быта и отдыха населения, совершенствования контроля за состоянием внутренней среды и источниками её загрязнения.

В условиях современного производства основной задачей вентиляции является поддержание допустимых параметров в помещениях и обеспечение наилучших условий для работы на производстве. При проектировании вентиляции традиционное предпочтение отдается наиболее простым из обеспечивающих заданные условия способам, при которых проектировщики стремятся уменьшить производительность систем, принимая целесообразные конструктивно-планировочные решения здания, внедряя технологические процессы с минимумом вредных выделений, устраивая укрытия мест образования вредных выделений.

1.
Исходные данные

1.1 Район постройки - г. Брянск

Расчётное помещение - Зрительный зал. Количество людей - 200 человек. Категория тяжести работ - состояние покоя

.2 Расчётные параметры наружного воздуха

Табл.1.2 Параметры наружного воздуха

.3 Расчётные параметры внутреннего воздуха

Табл.1.3 Расчётные параметры внутреннего воздуха

1.4 Температура внутреннего воздуха и кратность воздухообмена в нерасчётных помещениях

Табл.1.4 Температура внутреннего воздуха и кратность воздухообмена в нерасчётных помещениях

вытяжной вентиляция аэродинамический приточный

2.
Тепловой режим помещения

2.1     Поступление вредностей от людей (тепло; влага; CO₂)

Принимаем что из 200 человек:

мужчин - 100

женщин - 60

детей до 12 лет - 40

Табл.2.1 Поступление вредности от людей

2.2     Поступление тепла от источников искусственного освещения

Теплопоступления от освещения определяем по формуле:

где, Е - нормативная освещенность, лк, составляющая для зрительных залов 200 лк при использовании люминесцентных светильников

 - площадь зала;

 - удельные тепловыделения.

 - доля тепла, поступающего в помещение;

2.3     Поступление тепла от солнечной радиации

Так как окна в зрительном зале отсутствуют и над расчётном помещении имеется чердак солнечная радиация отсутствует.

.4 Тепловой баланс помещения

В переходный период теплопотери считаем при условии, что теплопоступление от источников отопления отсутствует а наружная температура = 10°С

Табл. 2.4 Тепловой баланс помещения

3.
Воздушный режим помещения

3.1 Расчёт воздухообмена для расчётного помещения

а) Определение температуры приточного воздуха температуру приточного воздуха для 3х периодов года определяем по формуле:

t_в - t_пр=t_пр;

в зрительных залах воздух подаётся на высоту более 4м

ХП tпр= 10°С

ПП tпр= 10°С

ТП tпр= 21°С

б) Определение температуры удаляемого воздуха

В зрительных зала люди находятся преимущественно сидя.

Температуру удаляемого воздуха для 3х периодов года находим по формуле:

_у = t_в + grad *(H_пом - 1,5)

градиент температуры зависит от теплонапряженности.

Значения градиента температуры определяем по Табл.7 методических указаний. стр. 28

ХП t_у = 17+0,9(6,3 - 1,5)= 21

ПП t_у =17+0,8(6,3 - 1,5) = 21

ТП t_у = 23+0,4(6,3 - 1,5)= 29

в) Определение углового коэффициента луча процесса в помещении.

Определяем угловой коэффициент луча процесса для 3х периодов года по формуле:

Таблица 3.1(в) Определение углового коэффициента луча процесса для трёх периодов года

г) Построение схемы луча процесса на i-d диаграмме

3.2 Определение требуемых воздухообменов по всем вредностям и по санитарным нормам

а) по избыткам явного тепла Q_я

ХП = 7160 кг/час

ПП = 6752 кг/час

ТП = 7173 кг/час

б) по избыткам полного тепла Q_п

По построению луча процесса определяем энтальпию приточного и удаляемого воздуха:

Табл.3.2(б) Энтальпия

ХП  =6849 кг/час

ПП  =6690 кг/час

ТП  =7194 кг/час

в) по избыткам влаги

По построению луча процесса определяем избытки влаги приточного и удаляемого воздуха:

Табл.3.2(в) Избытки влаги

ХП  = 5940 кг/час

ПП  =5940 кг/час

ТП  = 6900 кг/час

г) по избыткам углекислого газа

ХП и ПП: p_у = 1,2 ТП: p_у = 1,1

С_у и C_п - Концентрации углекислого газа, в приточном принимают равной концентрации в наружном воздухе, а в удаляемом воздухе - раной предельно допустимой концентрации в помещении. Значения концентраций приведены в таблице 8 стр. 28. Методочиских указаний.

С_у=1,25 л/м³

C_п=0,5 л/м³

ХП и ПП ==6325кг/час

ТП ==6900 кг/час

д) по санитарной норме не менее 20м³/час свежего воздуха на 1го человека

ХП =1,4; кг/час

ПП =1,2; кг/час

ТП =1,2; кг/час

3.3 Воздушный баланс расчётного помещения

Табл.3.3 Воздушный баланс

.4 Расчёт рециркуляции

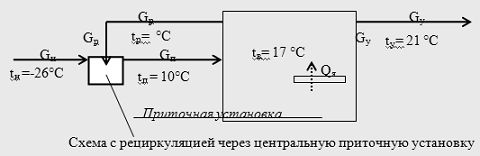

Вентиляцию в больших помещениях (зрительных залах) осуществляют, как правило, при помощи достаточно крупных центральных установок, которые могут включать любой состав оборудования. Рециркуляцию при этом осуществляют через основную установку.

Это позволяет очень гибко управлять установкой и обеспечивать наиболее экономичные режимы эксплуатации, управляя в оптимальном режиме всеми устройствами.

Расход воздуха на рециркуляцию G_рец определяется по формуле:

Где G₀ - расчетный расход воздуха в холодный период, кг/ч;_сан.н.- расход приточного воздуха по санитарным нормам, кг/ч;

В двухвентиляторных системах потери давления в рециркуляционном воздуховоде преодолевает отдельный вытяжной вентилятор, что обеспечивает устойчивую, хорошо регулируемую рециркуляцию воздуха при любой длине и сечении рециркуляционного воздуховода. Для регулирования степени рециркуляции (доли рециркуляционного воздуха по отношению к общему количеству приточного воздуха) на рециркуляционном воздуховоде устанавливается регулирующий клапан.

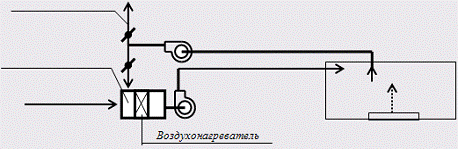

Двухвентиляторная схема с рециркуляцией воздуха до калорифера

.5 Расчёт воздухообменов по кратности к нерасчётным помещениям

Табл.3.5 Расчёт воздухообменов в нерасчётных помещениях

.
Принципиальные решения по обеспечению воздухообменов

Компактными струями, настилающимися на потолок, из обычных решеток или плоскими струями, настилающимися на потолок, из щелевых воздухораспределителей. Потолок зала при этом должен быть гладким. Решетки или щелевой воздухораспределитель располагаются на вертикальной задней стене зала под потолком. Обслуживаемая зона со зрителями при такой схеме омывается обратным потоком воздуха.

5.
Распределение воздуха в помещении

5.1 Выбор схемы подачи воздуха

Т.к в данном зрительном зале отсутствуют подшивные потолки выбираем схему с горизонтальными компактными или плоскими струями, настилающимися на потолок, со стороны кинопроекционной в сторону сцены. Зрители омываются обратным потоком.

Рис. Подача настилающимися струями

5.2 Выбор типа воздушного распределителя

В данной схеме подачи воздуха можно использовать обычные решетки или щелевой воздухораспределитель

5.3 Подбор возухораспределителя

По каталогу "ARKTOS" выбираем тип воздухораспределителя.

щелевой воздухораспределитель АМР - К

Дано: площадь обслуживаемого модуля F_о.п =23,6*8,6=203м², L₀=7194м³/ч, h_пом=6,3м, h_о.з=1,5, V=0,5м/с, ∆t=0,5°С, ∆t₀=3°С.

Определить:V_x, ∆t_x.

Решение: По архитектурно - планировочным решениям целесообразно установить решетку АМР - К при ₁=0° по схеме "подача воздуха сверху вниз настилающимися на потолок струями". По таблице для данной схемы находим значения коэффициентов: m=8,4, n=5,1 для ₁=0°.

Проверяем установочные ограничения:

Определяем

По таблице "Данные для подбора решеток АМР - К, АМН - К и т.д. при подаче воздуха в помещение" выбираем решётку АМР - К 800х300,L₀=1800м³/ч, F₀=0,219м², По номограмме I определяем значения V_x и ∆t; P=4Па

1)       По L₀=1800м³/ч и F₀=0,219м² определяем точку А, получаем V₀=2,7м/с

)         Переходим в другой квадрат номограммы.

По х=28,4 и F₀=0,219 м² определяем точку B, находим x/=50

3)       По m=8,4 и x/=62 находим точку С.

)         По V₀=1,5 [точка А] и x/=50 [точка С] находим [точку D] и определяем V_x=0,35м/с

)         Переходим в другой квадрат номограммы.

По ∆t₀=3°С иn=5,1 находим [точку Е].

6)       По x/=50 и [точке Е] получаем [точку F] и определяем ∆t=0,25°C. При данной схеме подачи K_c=0,8, K_н=1. Вычисляем:

Принимаем коэффициент перехода от нормируемой скорости к максимально в струе K_п=1,0 (см. Приложение П1 (каталог "Arktos"):

Получаем

<

°C<°C,

что удовлетворяет заданным условиям.

Проверяем условие сохранения расчётной схемы циркуляции - определяем максимальную избыточную температуру по номограмме II:

1)       По L₀=1800м³/ч и F₀=0,219м² определяем точку А, получаем V₀=2,7м/с

)         По V₀=2,7м/с и m=8,4 определяем [точку В]

)         По [точке В] и F₀=0,219м² определяем [точке С]

)         По х_отр=x=a₁=23,6 находим [точку D].

5)       По n=5.1 находим [точку Е] и определяем

Сопоставим с заданным значением :

=3°С<=3,3

следовательно, расчётная схема сохраняется и расчёт заканчивается.
