Техническое диагностирование автомобиля ЗИЛ-131Н

Введение

Задача автомобильного транспорта состоит в удовлетворении потребности в перевозках в заданные сроки и в требуемом объеме. Для ее решения необходимы транспортные средства определенного типа и производственная база, обеспечивающая их хранение, ТО и ремонт.

Курсовое проектирование является важным этапом предмета "Техническая эксплуатация автомобилей" и имеет следующие цели и задачи:

-       закрепление, совершенствование и пополнение знаний и навыков, полученных в процессе обучения, по организации производства, технологии технического обслуживания и ремонта автомобилей, проектирования производственных зон и участков;

-       углубление знаний по научной организации труда и проектированию автотранспортных предприятий;

-       изучение передовых методов производства и получение навыков по организации диагностирования, технического обслуживания и текущего ремонта автомобилей;

-       подбор и анализ материалов технологического и конструкторского характера, необходимых для выполнения дипломного проекта;

-       развитие умения анализировать и логически обосновывать принимаемые инженерные решения.

Выполнение проекта нарабатывает способность самостоятельно решать технологические и конструкторские задачи, умение пользоваться нормативами, стандартами, справочной и другой специальной литературой.

1. Общая часть

Характеристика автомобиля ЗИЛ-131Н - трехосный автомобиль высокой проходимости предназначен для перевозки грузов по дорогам всех видов.

Длина, мм 7040

Ширина, мм 2500

Высота по кабине, мм 2480

Высота с тентом, мм 2975

Колея, мм 1820

Полная масса, кг 10425

Тип двигателя ЗИЛ-131

Число цилиндров 8

Мощность двигателя, л.с. 150

Число передач 5х2

Колесная формула 6х6

Максимальная скорость, км/ч 90

Характеристика зоны диагностирования.

Техническое диагностирование - комплекс работ (операций) по определению с установленной точностью технического состояния.

Диагностирование является одним из элементов процесса технического обслуживания и ремонта. Оно осуществляется с использованием специального оборудования без разборки объекта диагностирования.

2. Технологический расчет проектируемого предприятия

.1 Исходные данные для расчета

Исходные данные принимаются в соответствии с заданием на курсовое проектирование.

Исходные данные:

Наименование проектируемого объекта - пост диагностирования.

Модель автомобиля - ЗИЛ-131Н.

Количество автомобилей - 359.

Условия эксплуатации:

-       дорожное покрытие - естественная грунтовая дорога.

-       условие движения - за городам.

-       тип рельефа местности - холмистый.

Климатические условия - теплый влажный.

Среднесуточный пробег автомобиля - 206 км.

Пробег с начала эксплуатации - 250…300 тысяч км.

.2 Расчет годовой производственной программы

Нормативы периодичности ТО, пробега до КР, трудоемкости единицы ТО, ЕО и ТР/1000км для автомобилей ЗИЛ-131Н принимаются согласно "Положению о ТО и ремонте подвижного состава автомобильного транспорта".

=3000 км, [1, таблица 2.1].

=12000 км, [1, таблица 2.1].НЕО=0,45 чел.-ч., [1, таблица 2.1].Н1=2,5 чел.-ч., [1, таблица 2.1].Н2=10,8 чел.-ч., [1, таблица 2.1].НТР=3,6 чел.-ч./1000км, [1, таблица 2.1].

=350000 км, [1, таблица 2.1].

где ,,- нормативный пробег автомобиля до КР и периодичность ТО-1 и ТО-2 соответственно, км.НЕО, tН1, tН2, - нормативная трудоемкость ЕО, ТО-1, ТО-2.НТР - нормативная удельная трудоемкость ТР, чел.-ч./1000 км.

Выбранные нормативные значения периодичности ТО и пробега автомобилей до КР приводят к конкретным условиям эксплуатации подвижного состава с помощью коэффициентов, учитывающих категорию условий эксплуатации (К1), модификацию подвижного состава и организацию его работы (К2), природно-климатические условия (К3), пробег с начала эксплуатации (К4), продолжительность простоя на ТО и ТР (К4'), число обслуживаемых и ремонтируемых автомобилей АТП и количество технологически совместимых групп (К5). Данные коэффициенты берутся согласно [1, таблицы 2.7, 2.8, 2.9, 2.10] и заносятся в таблицу1.

Таблица1 - Коэффициенты корректирования

Коэффициенты

Периодичность ТО

Трудоемкость ТО / ТР

Пробег до КР

К1

0,6

1,5

0,6

К2

-

1,0

1,0

К3

1,0

0,9

1,1

К4

-

1,2

-

К5

-

-


К4'=1,2 - время простоя ТО и ТР.

ДНТО,ТР=0,49 дней/1000 км.

где ДНТО,ТР - продолжительность простоя подвижного состава в КР, ТО и ТР, дней/1000 км [1, таблица 2.5].

2.2.1 Корректирование периодичности ТО и пробега автомобилей до КР

В общем случае скорректированный пробег автомобиля до КР и скорректированная периодичность ТО-1, ТО-2 будут равны:

, (1)

L'КР=350000·0,6·1,0·1,1=231000 км,

, (2)

L'1=3000·0,6·1,0=1800 км,

,  (3)

L'2=12000·0,6·1,0=7200 км,

где периодичность ЕО () принимается равной среднесуточному пробегу автомобиля ().

Так как постановка автомобилей на обслуживание производится с учетом среднесуточного пробега () через целое число рабочих дней, то пробег доТО-1, ТО-2, КР должны быть кратны  и между собой:

ц.ч., (4)

/206=9

ц.ч.,  (5)

L1=206·9=1900 км,

ц.ч. , (6)

/1900=4

 ц.ч., (7)

L2=1900·4=7600 км,

ц.ч., (8)

/7600=30

 ц.ч., (9)

LКР=7600·30=228000 км,

где -соответственно скорректированные и кратные значения пробегов между отдельными видами ТО и пробега до КР.

.2.2 Расчет годового пробега автомобилей

Годовой пробег автомобильного парка определяется по формуле:

, (10)

где  - списочное количество единиц подвижного состава.

 - среднесуточный пробег автомобиля.

 - количество дней работы подвижного состава на линии в течении года.

=305 дней [2, таблица 2].

 - коэффициент технической готовности парка.

Расчетный (планируемый) коэффициент технической готовности автомобиля (группы автомобилей или в целом парка) определяется:

, (11)

где ДКР - продолжительность простоя подвижного состава в КР.

=0,89

LГ=359·206·305·0,89=20074813,3 км,

.2.3 Расчет годовой производственной программы

Расчет годовой производственной программы по ТО и КР. После расчета коэффициента технической готовности парка, расчета годового пробега автомобилей, рассчитывается количество капитальных ремонтов  за год и технических обслуживаний по видам () за год. При этом имеют ввиду, что при пробеге автомобиля равном , последнее очередное ТО-2 не производится, автомобиль отправляют в КР. Кроме того, ТО-1, совпадающее по графику работы с очередным ТО-2, входит в последнее и не учитывается отдельно. Периодичность ЕО принимается равной среднесуточному пробегу автомобиля. Число технических обслуживаний ЕО, ТО-1, ТО-2 и КР определяется в целом по парку или по каждой группе автомобилей, имеющих одинаковую периодичность обслуживания:

, (12)

=88 а/м,

, (13)

=7924,3 а/м,

, (14)

=2553,4 а/м,

, (15)

=97451 а/м.

Расчет годовой производственной программы по диагностированию.

Диагностирование как отдельный вид обслуживания не планируется, и работы по диагностированию подвижного состава входят в объем работ по ТО и ТР. При этом в зависимости от метода организации, диагностирование автомобилей может проводиться на отдельных постах или быть совмещено с процессом ТО. Поэтому число диагностических воздействий определяется для последующего расчета постов диагностирования и его организации.

На АТП обычно предусматривается диагностирование подвижного состава Д-1 и Д-2. Диагностирование Д-1 предназначено главным образом для определения технического состояния агрегатов, узлов и систем автомобиля, обеспечивающих безопасность движения. Д-1 проводится, как правило, с периодичностью ТО-1. Исходя из назначения и организации диагностирования, Д-1 предусматривается для автомобилей при ТО-1, после ТО-2 (по узлам и системам, обеспечивающим безопасность движения, для проверки качества работ и заключительных регулировок) и при ТР (по узлам, обеспечивающим безопасность движения). Число автомобилей, диагностируемых при ТР, согласно опытным данным и нормам, принято равным 10% от программы ТО-1 за год. Таким образом, число Д-1 на весь парк за год:

, (16)

=11270,1 а/м.

Диагностирование Д-2 предназначено для определения мощностных и экономических показателей автомобиля, а также для выявления объемов ТР. Д-2 проводится с периодичностью ТО-2 и в отдельных случаях при ТР.

Исходя из этого, число Д-2 на весь парк в год определяется:

, (17)

=3064,1 а/м.

.2.4 Расчет суточной производственной программы

Определение суточной программы по ТО и диагностированию автомобилей является критерием выбора метода организации ТО (на универсальных постах или поточных линиях) и служит исходным показателем для расчета числа постов и линий ТО.

По видам ТО (ЕО, ТО-1, ТО-2) и диагностированию (Д-1, Д-2) суточная программа определяется:

, (18)

где - годовая программа по каждому виду ТО или диагностике в отдельности. - годовое число рабочих дней поста/зоны, предназначенных для выполнения того или иного вида ТО и диагностирования.

=305 дней [2, таблица 3].

=305 дней [2, таблица 3].

=305 дней [2, таблица 3].

=305 дней [2, таблица 3].

=305 дней [2, таблица 3].

320 а/м,

8,4 а/м,

37 а/м,

10 а/м.

.3 Расчет годового объема работ

2.3.1 Корректирование трудоемкости ТО и ТР

Годовой объем (трудоемкость) работ по АТП определяется в человеко-часах и включает объемы работ по ТО, ТР и вспомогательных работ.

Расчет годовых объемов по ТО производится исходя из годовой производственной программы данного вида ТО и трудоемкости единицы обслуживания. Годовой объем работ ТР определяется исходя из годового пробега парка автомобилей и удельной трудоемкости ТР на 1000 км. Годовой объем вспомогательных работ по предприятию устанавливается в процентном отношении от годового объема работ по ТО и ТР.

Объемы постовых и участковых работ ТР устанавливается в процентном отношении от годового объема работ ТР, а объем работ по диагностированию данного вида (Д-1,Д-2) устанавливается в процентном отношении как от годового объема работ ТР, так и от объема работ соответствующего вида ТО(ТО-1,ТО-2).

Для расчета годового объема работ предварительно для подвижного состава проектируемого предприятия устанавливают нормативную трудоемкость ТО и ТР, а затем их корректируют с учетом корректных условий эксплуатации.

Расчетная нормативная скорректированная трудоемкость (ТО-1, ТО-2) для подвижного состава проектируемого АТП определяется:

, (19)

- нормативная трудоемкость ТО-1 или ТО-2, чел.-ч.,

2,1 чел.-ч.,

9,2 чел.-ч.

Удельная нормативная скорректированная трудоемкость текущего ремонта определяется:

, (21)

5 чел.-ч./1000 км.

.3.2 Расчет годового объема работ по ТО, ТР, самообслуживанию

Расчет годового объема работ по ТО. Объем работ (в чел.-ч.) по ЕО, ТО-1 и ТО-2 ( ) за год определяется произведением числа ТО на нормативное (скорректированное) значение трудоемкости данного вида ТО:

, (22)

12668,6 чел.-ч.,

, (23)

16641 чел.-ч.,

, (24)

23491,3 чел.-ч.

Годовой объем работ ТО-2 с сопутствующим ТР  определится из выражений:

, (25)

где  - годовой объем работ сопутствующего ТР при проведении ТО-2, чел.-ч.

, (26)

где  - доля сопутствующего ТР, зависящая от "возраста" автомобилей.

=0,175 [2, с.12].

4111 чел.-ч,

27602,3 чел.-ч.

Расчет годового объема работ по ТР.

Годовой объем работ ТР (в чел.-ч.) определяется:

, (27)

100374 чел.-ч.

Годовой объем работ ТР по парку, по месту его выполнения распределяется на постовые работы, выполняемые на универсальных или специализированных постах в зоне ТР, и участковые, выполняемые в производственно-вспомогательных отделениях АТП.

Учитывая это обстоятельство, при расчетах по зоне ТР годовой объем постовых работ ТР определится из выражения:

, (28)

где - суммарная доля постовых работ текущего ремонта, выполняемых в зоне ТР.

=0,49 [1, таблица 6].

46076 чел.-ч.

Расчет годового объема работ по самообслуживанию.

В объем вспомогательных работ входят работы по самообслуживанию предприятия  (обслуживание и ремонт технологического оборудования зон и участков, содержание инженерных коммуникаций, содержание и ремонт зданий, изготовление и ремонт нестандартного оборудования и инструмента), которые выполняются в самостоятельных подразделениях или в соответствующих производственных участках.

, (29)

где  - объем вспомогательных работ по предприятию, зависящий от количества автомобилей, обслуживаемых и рекомендуемых на данном АТП.  - объем работ по самообслуживанию для комплексного АТП.

= 20%, [2, с.13]

=50%, [2, с.13]

=15300 чел.-ч.

Расчет годового объема работ по диагностированию.

Объем работ по Д-1 () определяется суммированием объема контрольно-диагностических работ ТО-1 и 50% объема контрольно-диагностических работ ТР. При определении объема работ Д-2 () суммируется объем контрольно-диагностических работ ТО-2 и 50% объема контрольно-диагностических работ ТР:

, (30)

, (31)

где ,  - доля контрольно-диагностических работ в объеме соответственно ТО-1, ТО-2.

,  - доля контрольно-диагностических работ в объеме ТР соответственно при Д-1 и Д-2.

=0,1 [2, таблица 6]

=0,1 [2, таблица 6]

=0,01 [2, таблица 6]

=0,01 [2, таблица 6]

2166 чел.-ч.,

2851 чел.-ч.

2.4 Расчет численности производственных рабочих

К производственным рабочим относятся рабочие зон и участков, непосредственно выполняющие работы по ТО и ТР подвижного состава.

Технологически необходимое (явочное) число рабочих постах диагностирования определяется:

, (32)

где  - годовой фонд времени технологически необходимого рабочему при 1-сменной работе, ч. Фонд  определяется продолжительностью смены (в зависимости от продолжительности рабочей недели) и числом рабочих дней в году: =2070 [2, таблица 7]

=2166/2070=1,05=1 чел.

=2851/2070=1,4=1 чел.

Штатное списочное число рабочих поста диагностирования:


где - годовой фонд времени штатного производственного рабочего при 1- сменной работе, ч.

Годовой фонд штатного рабочего определяется: =1840

=2166/1840=1,18=1 чел.

=2851/1840=1,6=2 чел.

3. Проектирование производственного подразделения

.1 Технологический процесс в подразделении

Проектирование поста общего диагностирования.

При наличии в парке 308 автомашин, 3 рабочих диагностирование проводится тупиковым методам.

На средних и крупных АТП диагностические работы выполняются, как правило, на поточных линиях.

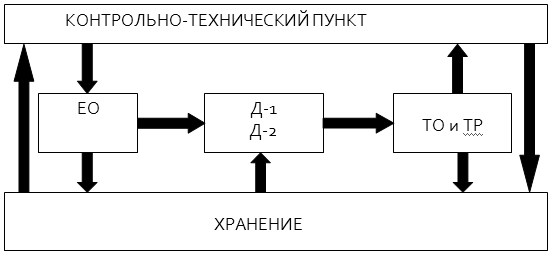

Схема движения автомобиля на АТП представлена на рисунке1.

Рисунок1 - Схема движения автомобиля на АТП

Число рабочих постов для выполнения диагностирования определяется:

, (34)

где  - годовой объем работ по видам диагностирования, чел.-ч.

 - коэффициент неравномерной загрузки постов

 -число рабочих дней в году зоны диагностики

 - число смен работы в сутки [2, таблица 3]

 - продолжительность смены [2, таблица 3]

 - принятое среднее число рабочих на одном посту

 - коэффициент использования рабочего времени поста


Виды работ на постах

Техническое диагностирование включает в себя следующие виды работ: контрольно смотровые, которые выполняются водителем в подготовительно-заключительное время, а также контрольно диагностических при помощи стендов бес снятия агрегатов.

В контрольно диагностических работы входят: визуальный осмотр автомобиля, проверка световых приборов, тормозной и рулевой системы, в случае необходимости - системы питания и мошносных показателей двигателя на стендах.

.2 Охрана труда на диагностических станциях

Руководитель организации обязан осуществлять общее руководство и контроль за охраной труда в организации, создавать работникам условия труда, соответствующие требованиям законодательства Республики Беларусь, принимать необходимые меры по устранению опасных и вредных производственных факторов на каждом рабочем месте, рассматривать и утверждать отчеты о производственном травматизме, периодически, но не реже одного раза в квартал анализировать с руководителями служб и подразделений состояние охраны труда.

Работники, служащие, специалисты и руководители допускаются к самостоятельной работе только после прохождения обучения, то есть инструктажа и проверки знаний по вопросам охраны труда и пожарной безопасности.

Основными факторами, характеризующими микроклимат, являются температура, влажность и давление воздуха внутри помещения. Предельные значения данных параметров устанавливаются в соответствии с санитарными нормами согласно ГОСТ 12.1.005-88.

При освещении диагностических станций следует применять преимущественно газоразрядные источники света. Лампы накаливания следует применять только в случае невозможности применения газоразрядных источников. Освещенность производственного помещения диагностической станции на уровне пола постов диагностирования должна составлять не менее 200 лк, а в осмотровой канаве на уровне низа транспортного средства - не менее 150 лк. Освещенность проездов автомобилей должна составлять не менее 2 лк. На открытых площадках и стоянках транспортных средств в темное время суток должна обеспечиваться освещенность не менее 5 лк.

Технологическое оборудование, а также оборудование производственного помещения должно быть выполнено с соблюдением норм электробезопасности.

Все электродвигатели, оборудование с электрическим приводом, а также пульты управления необходимо надежно заземлять или занулять. Работа без заземления или зануления не допускается.

Заземляющие проводники должны быть доступны для осмотра и защищены от коррозии.

Неисправности, способные вызвать искрение, короткое замыкание, нагревание и провисание проводов, соприкосновение их друг с другом или с элементами здания и различными предметами, должны немедленно устраняться.

Проверка технического состояния транспортных средств проводится на специальных постах, оснащенных необходимыми приборами и приспособлениями, оборудованием и инструментом, предусмотренными определенными видами работ.

В производственной зоне диагностирования не допускается:

хранение легковоспламеняющихся и горючих жидкостей, кислот, красок, карбида кальция и т.д.;

заправка автомобилей топливом;

хранение чистых обтирочных материалов вместе с использованными;

загромождение проходов и выходов из помещения (материалами, оборудованием, тарой и т.п.).

При проведении работ запрещается:

находиться в осмотровой канаве, под эстакадой при перемещении по ним проверяемых транспортных средств;

работать на неисправном оборудовании, а также с неисправными инструментами и приспособлениями;

самостоятельно устранять неисправности оборудования.

Для проверки эффективности тормозных систем на стенде необходимо принять меры, исключающие самопроизвольное скатывание автомобиля с валиков стенда.

Не допускается: проводить техническое обслуживание и ремонт автомобиля при работающем двигателе, работать на неисправном оборудовании, а также с неисправными инструментами и приспособлениями, самому производить устранение неисправностей оборудования, хранить чистые обтирочные материалы вместе с использованными.

Во время работы работники обязаны пользоваться выданными СИЗ.

При диагностирования автомобилей, агрегатов и деталей обязательно соблюдение следующих требований:

диагностирование должно производиться на специально отведенных местах;

пост открытой шланговой или ручной мойки должен располагаться в зоне, изолированной от открытых токонесущих проводников и оборудования, находящихся под напряжением;

на участке или посту мойки проводка, источники освещения и электродвигатели должны быть выполнены в герметичном исполнении;

устройства механической и электрической блокировки магнитных пускателей при открытии дверей шкафов;

гидроизоляция пусковых устройств и проводки;

заземление кожухов, кабин и аппаратуры.

3.3 Подбор технологического оборудования

Основное технологическое оборудование подбирается по табелям технологического оборудования, справочникам и каталогам, можно использовать также каталог нестандартного оборудования, разработанного и выпускаемого научно-производственным объединением НПО "Транстехника". Количество основного оборудования определяют по степени его использования при осуществлении технологического процесса. Данные заносятся в таблицу2.

Таблица2 - Подбор оборудования

Наименование оборудования

 Тип модель

Число единиц

Габаритные размеры, мм

Площадь, занимаемая оборудованием, м2

Мощность, кВт

Стенд тормозной

СТС-2

1

 1100х3650

1,02

15,0

Стенд для проверки углов установки колес

1

500х500

0,25

0,1

Вентилятор

ВГ-393

1

1300х630

0,5

5,0

Прибор для проверки и регулировки фар

ОП-49

1

660х750

0,4

4,0

Газоанализатор

ГИМА-47

1

910х600

0,18

2,6

Подъемник для грузовых автомобилей

ПП-16

1

 6300х3800

1,16

5

 Моттортестер

ИТ-5

1

780х700

0,2

1,2

Верстак слесарные металлический

ВС-1

2

1300х740

1

-

 Шкаф для инструмента


1

1900х1100

1,2

-

Устройство для удаления выхлопа автомобиля

УВВГ

1

1300х600

0,5

1,1

Комплекс ключей

И-153

1

335х160

-

-


.4 Расчет производственной площади

Площади производственных помещений определяют одним из следующих методов:

аналитически (приближенно) по удельной площади, приходящейся на один автомобиль, единицу оборудования или одного рабочего;

графически (более точно) по планировочной схеме, на которой в принятом масштабе вычерчиваются посты (поточные линии) и выбранное технологическое оборудование с учетом категории подвижного состава и с соблюдением всех нормативных расстояний между автомобилями, оборудованием и элементами зданий;

графо-аналитически (комбинированный метод) путем планировочных решений и аналитических вычислений.

При наличии настольного, переносного оборудования и приборов, а также настенного подвесного оборудования в суммарную площадь должны входить площади столов, верстаков и стеллажей, на которых устанавливается оборудование и приборы, а не площади самого оборудования. Если оборудование занимает меньшую площадь в плане, чем площадь устанавливаемого на него автомобиля, то в суммарную площадь оно не включается.

Площадь участка диагностирования (без потока) определяется:

, (35)

где -коэффициент плотности расстановки постов и оборудования, зависящий от назначения производственного помещения.

-суммарная площадь оборудования в плане, расположенного вне площади, занятой автомобилями,

- площадь, занимаемая автомобилям в плане,

- расчетное число постов в соответствующей зоне.

F3=4,5·(17,6·2+6,37)=187,07 м2


Основные принципы планировки помещений АТП

Объемно-планировочное решение зданий АТП

Под объемно-планировочным решением здания понимается размещение в нем производственных подразделений в соответствии с их функциональным назначением, а также технологическими, строительными, климатическими условиями, противопожарными, санитарно-гигиеническими и другими требованиями.

Основой для планировки здания АТП является функциональная технологическая схема и график производственного процесса, в соответствии с которым должно обеспечивать независимое и при необходимости последовательное прохождение автомобилем отдельных этапов ТО и ТР.

При современном индустриальном строительстве здания монтируются из унифицированных, главным образом железобетонных, конструктивных элементов заводского изготовления (колонны, фермы, балки и т.п.) на основе унифицированной сетки колонн.

Конструктивные схемы и размеры одноэтажных зданий с прямоугольной системой модульных координат установлены ГОСТ 23837-79 "Здания промышленных предприятий одноэтажные. Параметры". Здание должно иметь однотипную сетку колонн: 6х12 м. Шаг колонн для всего здания должен быть постоянным.

Производственные подразделения АТП проектируются в соответствии со СНиП II-93-74 и ОНТП-01-86.

Высота помещений кратна строительному модулю и зависит от величины пролета. Для одноэтажных зданий она может приниматься: при пролете 6 м - 4,2 м.

Размеры строительных конструкций регламентированы по осям опорных площадок горизонтальных несущих элементов и колонн, а при проектировании необходимо учитывать толщину стен и перегородок, размеры и форму сечения колонн. Колонны применяют прямоугольного сечения - 500х500 мм.

Толщина стен и перегородок зависит от их назначения и материала. В основном применяются стеновые панели из керамзитобетона толщиной 250 мм.

Двери в производственных помещениях имеют обычно высоту 2,4 м и ширину: однопольные - 1 м.

Размеры ворот определяются из следующих условий: высота должна превышать на 0,2 м габаритную высоту наибольшего автомобиля в АТП, а ширина - габаритную ширину автомобиля при проезде перпендикулярно плоскости ворот на 1,2 м, а при проезде под другим углом - на 2 м в зависимости от категории автомобиля. В зданиях АТП применяют ворота размерами: 3,6х3,6 м.

Все производственные отделения должны иметь естественное освещение.

Размеры окон производственных помещений принимают по высоте 1,2 м и по ширине 2 м, обеспечивая равные расстояния между ними (простенки).

Для размещения постов уборки и мойки автомобилей II, III и IV категории, а также ТО и ремонта автомобилей всех категорий должны предусматриваться отдельные помещения. Посты для мойки автомобилей I категории, располагаемые в камерах, допускается размещать в помещении постов ТО и ТР автомобилей.

При определении габаритных размеров производственных отделений (цехов), в которых предусматривается въезд автомобиля, учитываются нормированные расстояния между автомобилями, автомобилями и конструкциями здания и стационарным оборудованием.

Рядом с зоной ЕО располагают насосную, помещение для сушки спецодежды, вентиляционную камеру и очистные сооружения.

На чертеже планировки производственного корпуса наносятся также габаритные его размеры, размеры шага колонн и пролетов, а также координатная сетка по колоннам для привязки производственных подразделений. Нумерацию элементов сетки начинают с левого нижнего угла здания и обозначают по шагу колонн арабскими цифрами, начиная с цифры 1, а по пролетам - заглавными буквами русского алфавита.

Планировка поста диагностирования.

Планировка поста - план расстановки технологического оборудования, а также постов (если отделение предусматривает заезд автомобилей), подъемно-транспортного оборудования.

Расстановка оборудования должна соответствовать технологическому процессу, требованиям техники безопасности, научной организации труда. Расстояния между элементами оборудования, оборудованием и элементами зданий должны быть не менее нормативных.

Оборудование необходимо располагать так, чтобы перемещения рабочего при выполнении работы в соответствии с технологическим процессом были минимальными.

Планировочный чертеж зоны диагностирования выполняется в масштабе 1:40 с указанием стен, колонн, оконных и дверных проемов.

На чертеже условными обозначениями наносят посты обслуживания или ремонта автомобилей с указанием автомобиле-мест, оборудования зон. Условными обозначениями показывают потребители электроэнергии, воды, места слива вод в канализацию и т.п. С той стороны оборудования, где располагается рабочий, указываются рабочие места. На планировочном чертеже отделения указывают все принятые условные обозначения.

При размещении технологического оборудования, кроме данных указанных в [2, таблица 16], надо учитывать ширину проездов для доставки к рабочим местам материалов. Ширина проезда при грузоподъемности транспортных средств до 1,0 т и размерах груза (тары) до 800 мм должна составлять 1200 мм. - 2700 мм.

Чертеж выполняется с расстановкой оборудования зоны. На планировке должны быть показаны размеры помещений, монтажно-установочные размеры, условные обозначения рабочих мест, точек подвода электроэнергии, воды, сжатого воздуха и т.п. На чертеже планировок помещается спецификация оборудования, расшифровка условных обозначений, необходимые технические условия.

4. Организация производства

.1 Организация управления

Наибольшая эффективность в решении вопросов организации производства может быть достигнута благодаря централизованной системе управлением производства, основанной на централизации управления производством ТО и ремонта подвижного состава на АТО.

Система ЦУП строится на следующих принципах:

. Четкое распределение административных и оперативных функций между руководящим персоналом и сосредоточение функций оперативного управления в едином центре или отделе управления производством. Основными задачами ЦУП являются сбор и автоматизированная обработка информации о состоянии производственных ресурсов и объемах работ, подлежащих выполнению, а также планирование и контроль за деятельностью производственных подразделений на основе анализа имеющейся информации.

ЦУП состоит, как правило, из двух подразделений: отдела оперативного управления и отдела обработки и анализа информации.

. Выполнение каждого вида технического воздействия при организации производства ТО и ремонта подвижного состава специализированной бригадой или участком - технологический принцип формирования производственных подразделений, в наибольшей степени отвечающий требованиям ЦУП.

. Объединение производственных подразделений, выполняющих технологически однородные работы, в производственные комплексы в целях удобства управления ими.

. Централизованная подготовка производства осуществляется специальным комплексом. Централизация подготовки производства значительно сокращает непосредственные затраты времени ремонтных рабочих, управленческого персонала и в конечном счете простои автомобилей в ТО и ремонте.

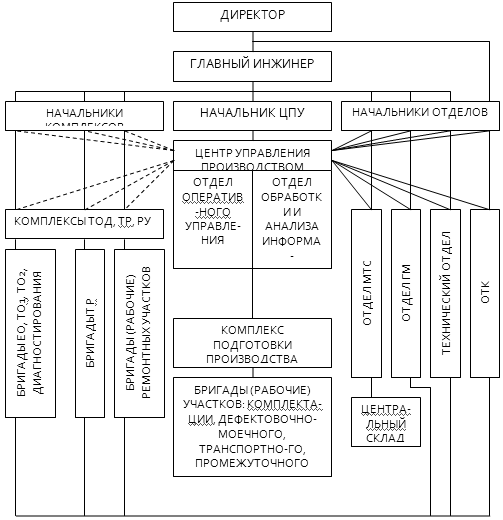

5. Использование средств связи, автоматики, телемеханики и вычислительной техники. Схема структуры управления технической службой АТО представлена на рисунке 2.

Рисунок2 - Схема структуры управления технической службой АТО

.2 Распределение рабочих по специальностям, квалификации и рабочим местам

Для функционирования зоны диагностирования на 359 автомобилей ЗИЛ-131Н необходимо 3 слесарей 3-4 разряда.

4.3 Составление технологической карты

Для наиболее рациональной организации работ по ТО, ремонту и диагностированию автомобилей, его агрегатов и систем составляются различные технологические карты. На основании этих технологических карт определяется объем работ по техническим воздействиям, а также производится распределение работ (операций) между исполнителями.

Технологическая карта является руководящей инструкцией для каждого исполнителя и, кроме того, служит документом для технического контроля выполнения обслуживания или ремонта.

В технологических картах указывают перечень операций, место их выполнения (снизу, сверху или сбоку автомобиля), применяемое оборудование или инструмент, норму времени на операцию, краткие технические условия на выполнения работ, разряд работ и специальность исполнителей. Технологические карты составляют в соответствии с перечнем основных операций, изложенных в первой или второй (нормативной) части положения о ТО и ремонте. При разработке технологических карт необходимо:

удобство установки, снятия и перемещения автомобиля или агрегатов в процессе выполнения операций;

необходимое осмотровое, подъемно-транспортное оборудование;

применение высокопроизводительного технологического оборудования, инструмента и приспособления;

создание удобных, безопасных и гигиенических условий труда для рабочих в соответствии с требованиями НОТ;

средства и способы контроля качества работ.

Формулировка операций и переходов должна указываться в строгой технической последовательности, кратко.

Заключение

пост диагностирование автомобиль технологический

В ходе выполнения данного курсового проектирования спроектировал пост общего диагностирования на 308 автомобилей ЗИЛ-131Н, рассчитал производственную программу (=11270,1 а/м), годовой объем работ (=5017 чел.-ч.), численность производственных рабочих (=3 чел.), подобрал технологическое оборудование, рассчитал производственную площадь =187,07 м2, составил технологическую карту на виды работ по диагностированию.

Закрепил, усовершенствовал и пополнил знания и навыки, полученные в процессе обучения по организации производства и технологии технического обслуживания и ремонта автомобилей; углубил знания по научной организации труда и проектированию автотранспортных предприятий; изучил передовые методы производства и получил навыки по организации технического обслуживания; научился подбирать и анализировать материалы технологического и конструкторского характера.

Список использованных источников

1        Положение о техническом обслуживании и ремонте подвижного состава автомобильного транспорта. Мн.: НПО Транстехника, 1998.

2        Б.Н. Суханов, И.О. Борзых, Ю.Ф. Бедарев. Техническое обслуживание и ремонт автомобилей. Пособие по дипломному проектированию. М

         С.В. Шумик, М.М. Болбас, Е.И. Петухов. Техническая эксплуатация автотранспортных средств. Пособие по дипломному проектированию. Мн

         С.В. Шумик, Е.Л. Савич. Техническая эксплуатация автомобилей. Мн

         М.М. Болбас, Н.М. Капустин, Е.И. Петухов. Проектирование автотранспортных предприятий и станций технического обслуживания. Мн.

         Г.В. Крамаренко, И.В. Барашков. Техническое обслуживание автомобилей. М.: Транспорт, 1982.

         Техническая эксплуатация автомобилей. Под ред. Е.С. Кузнецова. М

         Л.Л. Афанасьев, Б.С. Колясинский, А.А. Маслов. Гаражи и станции технического обслуживания автомобилей. М.: Транспорт, 1980.

         Г.М. Напольский. Технологическое проектирование автотранспортных предприятий и станций технического обслуживания. М.: Транспорт, 1993.

         Г.Ф. Фастовцев. Организация технического обслуживания и ремонта легковых автомобилей. М.: Транспорт, 1989.

         Г.Ф. Фастовцев. Автотехобслуживание. М.: Машиностроение, 1985.

         Положение о техническом обслуживании и ремонте легковых автомобилей, принадлежащих гражданам. М.: НАМИ, 1987.

         ОНТП 01-91. Общесоюзные нормы технологического проектирования предприятий автомобильного транспорта. М.:Гинроавтотранс. 1991.

         Табель технологического оборудования и специализированного инструмента для АТП, НАТО и БЦГО.М.:ЦБНТИ Минавтотранса РСФСР

         Табель технологического оборудования и специализированного инструмента для АТП, НАТО и БЦГО.М.:ННо Транстехника. 1993.

Похожие работы на - Техническое диагностирование автомобиля ЗИЛ-131Н



Не нашел материал для своей работы?
Поможем написать качественную работу
Без плагиата!
